Как сделать газогенератор для дома или автомобиля: устройство и принцип работы

История создания и развития, примеры авто на дровах

Несмотря на медленное продвижение темы газогенераторных машин, история таких разработок весьма богатая. Так, еще в 1823 году российский изобретатель Овцын И.И. разработал аппарат для перегонки древесины. В его основу легла самая обычная «термолампа».

Главной особенностью установки стало применение в ней главных продуктов пиролиза — светильного газа, уксусной кислоты и дегтя, а также древесного угля.

Почти через сорок лет (в 1860 году) свой вклад в науку сделал Этьен Ленуар — бельгийский официант с инженерными «наклонностями». Именно он первым приобрел патент на ДВС, функционирующий на светильном газе.

Но он занимался не только этими разработками.

Еще через два года установка новоиспеченного гения появилась на 8-местном открытом омнибусе.

Но в 1878 году, когда публике был представлен более мощный 4-тактный двигатель на газе Николаса Отто, разработка Этьена Ленуара быстро забылась. При этом у нового устройства был более высокий КПД: 16% у Отто против 5% у Ленуара.

Еще через два десятка лет, в 1883 году (от 1860 года), появилась новая концепция сочетания обычного ДВС и газогенератора.

Английскому ученому Э. Даусону удалось объединить два устройства в одной коробке.

Получившийся аппарат можно было смело устанавливать на любую технику и спокойно эксплуатировать. Со временем разработка Э. Даусона получила название «газа Даусона».

В 1891 году отличился Яковлев Евгений (лейтенант Российского флота). Ему удалось выстроить целый завод по производству керосиновых и газовых моторов. Местом для строительства стал Санкт-Петербург.

Со временем завод прекратил существований из-за невозможности устоять в конкуренции с бензиновыми и дизельными моторами.

1900-й можно смело назвать годом выпуска первого газогенераторного автомобиля, использующего древесный уголь и дерево в виде топлива.

Аппарат был разработан во Франции Фредериком Уинслоу Тейлором, а патент удалось получить немного позже (в 1901 году).

В последующем появлялись все новые и более интересные разработки в данной сфере. Так, в 1919 году Георг Имберт (инженер французского происхождения) разработал газогенератор обращенного типа.

Уже в 1921 году появились первые автомобили с моторами, работающими на данном принципе. Именно тогда возникли предположения о вероятной конкуренции газогенераторного авто с дизельными или бензиновыми моторами.

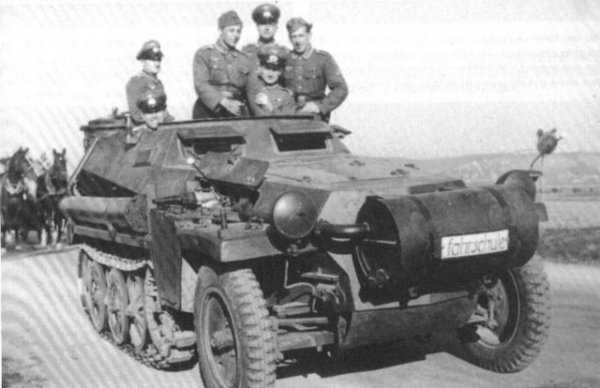

Со временем отличилась и Германия, где в период войны получили распространение не только дровяные газогенераторы, но и устройства, способные работать на специальных брикетах, состоящих из буроугольной пыли и крошки.

Первые грузовые авто с газогенераторами были весьма медлительными — им едва ли удавалось достичь скорости в 20 километров в час.

Несмотря на это, к 1938 году популярность газогенераторных авто была настолько большой, что общее число таких машин насчитывалось около девяти тысяч.

Еще через три года (к 1941 году) их число возросло еще в пятьдесят раз. К примеру, в той же Германии количество машин «на дровах» выросло до 300 тысяч экземпляров.

Старался не отставать и Советский Союз. Здесь первые испытания газогенераторных авто прошло в 1928 году. В машине был задействован мотор Наумова и шасси Фиат-15.

Еще через шесть лет был организован первый большой пробег машин с газогенераторными моторами от Москвы до Ленинграда и обратно.

В «забеге» принимали участие автомобили ЗИС-5 и ГАЗ-АА. Успех мероприятия послужил принятию в 1936 году специального постановления СНК СССР о разработке газогенераторных тракторов и машин.

ГАЗ – АА.

ЗИС – 5.

Первая партия новых газогенераторных машин появилась на дорогах СССР в 1936 году.

Производство осуществлялось на двух заводах — Горьковском (ГАЗ-42) и на ЗИС (заводе имени Сталина).

Спустя пять лет был налажен выпуск газогенераторных моторов для тракторов и машин ЗИС.

К недостаткам силовых узлов можно было отнести множественные заводские дефекты, высокую скорость износа металла, минимальную мощность и так далее.

С другой стороны, газогенераторные установки очень помогли в войну и активно применялись в тылу.

Виды газовых генераторов

Основным критерием, по которому осуществляется классификация газогенераторов, является мощность.

Условно выделяют четыре группы.

Маломощные газовые генераторы.
Их активная мощность не превышает 5-6 кВт. Этого достаточно для обслуживания дачного дома со стандартные набором бытовых электроприборов, таких, как чайник, электроплита, телевизор либо освещение. Подключать электронику, чувствительную к качеству напряжения, к такому газогенератору не рекомендуется, так как он не может обеспечить идеальное качество тока. Достаточно высокая цена (30-40 тысяч рублей) окупается относительной дешевизной газа и достаточно высоким моторесурсом.

Газогенераторы мощностью 10-20 кВт

Используют воздушное охлаждение. Такие агрегаты предназначены для обслуживания частных домов средних размеров. Обычно в комплектацию входит система автоматизации, запускающая газогенератор в случае обрыва сети. Благодаря воздушному охлаждению затраты на обслуживание прибора снижаются. Однако снижается и срок бесперебойной работы. Благодаря защитному кожуху агрегат можно запускать на улице – он работает при экстремально низких температурах до – 30 градусов.

Газогенераторы мощностью 10-25кВт

Используют жидкостное охлаждение. Принципиальное отличие этой группы заключается в возможности длительной беспрерывной работы. Если межсервисный период составляет 250 часов, генератор можно активно эксплуатировать 10 суток подряд без перерыва. После этого требуется замена масла. Ввиду высокой стоимости (от 450000 рублей), такие газогенераторы используются достаточно редко.

Мощные газогенераторы

Способны обслужить многоэтажный дом, несколько зданий или даже промышленное предприятие.

• Магистральный.

  Максимальная выгода достигается, если дом подключен к газовой магистрали. Здесь есть один значительный нюанс – при низком давлении газа генератор не сможет работать на полную мощность. Потому определяясь, газогенератор какой лучше выбрать для частного дома, необходимо предварительно уточнить, насколько фактическое давление газа соответствует номинальному.

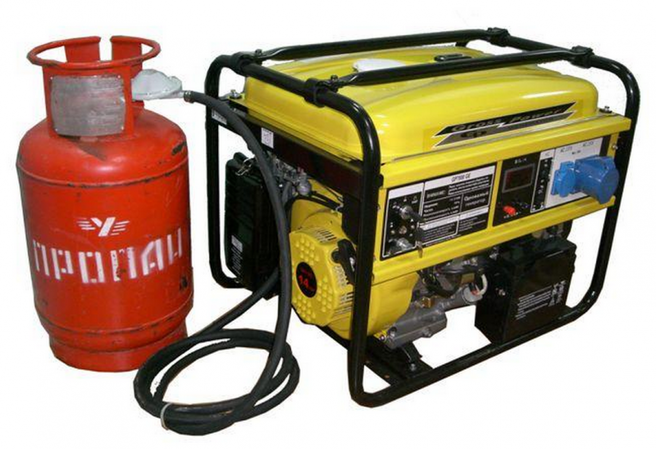

• Сжиженный газ.

  Чаще всего этот вид топлива используется на маломощных газогенераторах. 50-литрового газового баллона хватает на 17-20 часов работы.

Устройство и изготовление газогенератора

Рассмотрим подробнее устройство газогенератора. Помимо корпуса, внутри которого располагается основная часть элементов, конструкция включает:

• бункер (камера для загрузки топлива);
• камеру сгорания (именно там происходит процесс тления древесины при высоких температурах и с минимальной подачей воздуха);
• горловину камеры сгорания (здесь происходит крекинг смол);
• воздухораспределительную коробку, оснащенную обратным клапаном;
• фурмы (калибровочные отверстия, за счет которых распределительная коробка сообщается со средней частью камеры сгорания);
• колосниковую решетку (служит опорой для тлеющего топлива);
• загрузочные люки, оборудованные герметичными крышками (люки в верхней части требуются для загрузки топлива, в нижней – для очистки агрегата от накопившейся золы);
• отводящий патрубок (по нему выходит горючий газ и попадает в приваренную трубу газопровода);
• воздушный охладитель (в виде змеевика);
• фильтры для очистки смеси газов от ненужных примесей.

Схема газогенератора может включать систему сушки топлива. Чтобы пиролиз шел эффективно, дрова должны быть сухими. Если часть газопровода будет проходить по кольцу вокруг камеры загрузки топлива (в промежутке между стенками этой камеры и корпуса), сырые дрова успеют подсохнуть до попадания в камеру сгорания. Это заметно увеличит КПД установки.

Корпус газогенератора из металлической бочки, сверху которой уголками и болтами крепится труба на уплотнитель, а изнутри на болтах крепится пропановый баллон

Перед тем, как сделать газогенератор, необходимо найти информацию о подходящей модели устройства и подробные чертежи с указанием размеров всех элементов.

Особое внимание уделяется выбору материалов для каждого из элементов конструкции. Газогенератор может иметь прямоугольную или цилиндрическую форму – корпус обычно сваривают из листового металла или используют металлическую бочку

Днище и крышка должны быть выполнены из стального листа толщиной от 5 мм.

Бункер, который крепится болтами внутри корпуса, должен быть выполнен из низкоуглеродистой стали. Камера сгорания – из жаропрочной стали, можно использовать пустой баллон из-под сжиженного пропана.

Газовый баллон устанавливается внутрь бочки и крептся болтами к её верху

Крышку бункера следует оборудовать надежным уплотнителем из жаропрочного материала (асбестовый шнур с графитовой смазкой). Между горловиной камеры сгорания и корпусом прокладывают огнеупорный изолятор (асбестовый шнур или аналогичный по свойствам материал). Металлическую решетку колосников удобнее сделать съемной, из арматурных прутьев, чтобы было удобнее очищать камеру сгорания.

На болты крептся труба сверху бочки

Воздухораспределительная коробка с обратным клапаном на выходе устанавливается вне корпуса, перед ней можно смонтировать вентилятор, нагнетающий воздух, для повышения КПД агрегата при работе на свежесрубленных дровах.

Нагнетающий вентилятор, помогающий повысить КПД

В качестве змеевика воздушного охлаждения некоторые умельцы приспосабливают стальной или биметаллический радиатор. Смеситель, проходя через который очищенный горючий газ смешивается с воздухом, оснащается вентилятором.

Выбирая материалы для стационарной установки, предназначенной для выработки электроэнергии для домашних нужд, упор делается на надежность и доступность. Если требуется изготовить газогенератор для автомобиля, предпочтение стоит отдать нержавеющей стали – это сделает агрегат более легким и компактным. Но использование нержавейки заметно удорожает конструкцию.

Вывод

Компактный газовый генератор на дровах пригоден для установки на грузовом или легковом автомобиле. Агрегат для локальной электростанции можно установить в подвале дома, в хозяйственной постройке или при необходимости устанавливать на улице либо под навесом (когда требуется обеспечить электроэнергией какое-либо стационарное электрооборудование).

Принципиальный вопрос – правильная работа газового генератора. Чтобы агрегат функционировал с высоким КПД, необходимо тщательно отрегулировать уровень подачи воздуха (с учетом влажности топлива), интенсивность отвода газов и т.д. Изготавливать газогенератор желательно по профессиональным чертежам, с соблюдением всех размеров и пропорций.

Видео по теме:

https://youtube.com/watch?v=MF_ABzCPJ80

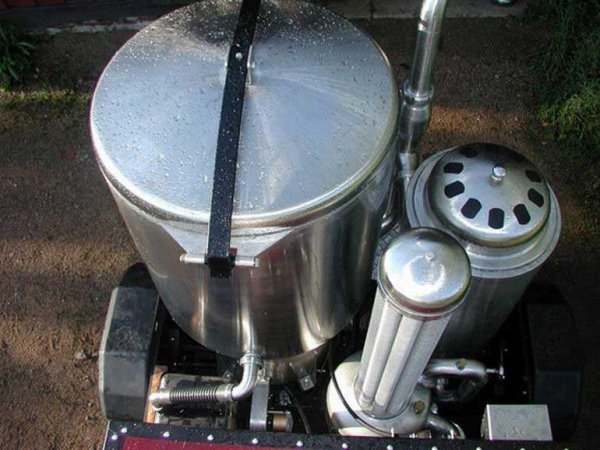

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

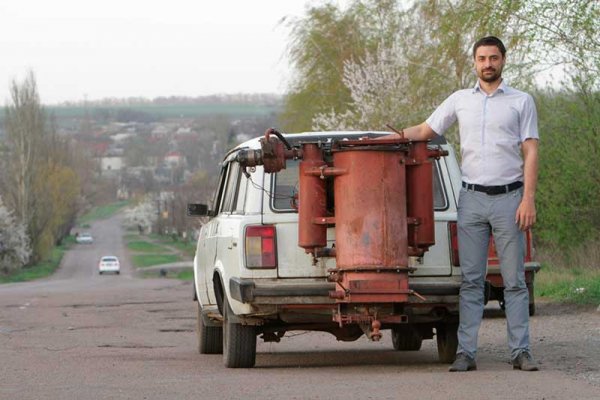

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

• слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
• при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

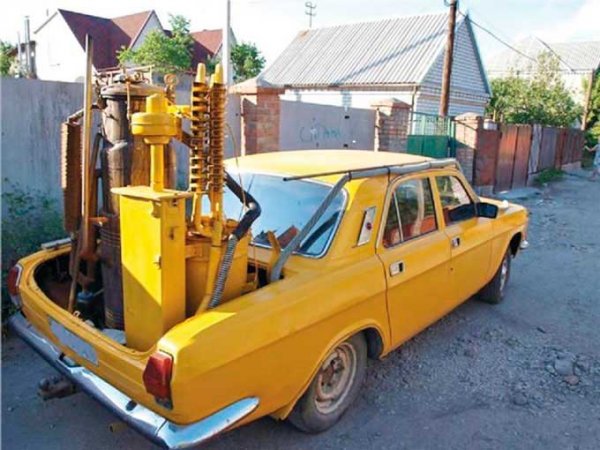

Один из способов размещения дровяного газогенератора в авто

Автомобиль на дровах своими руками

При желании автомобиль на дровах можно сделать и своими руками.

В упрощенном варианте алгоритм выглядит следующим образом:

1. Оборудуется бункер загрузки.

В качестве основы можно использовать обычный газовый баллон емкость около 40-50 литров. Благодаря такой вместительности, в баллон можно будет поместить большие объемы угля.

Можно использовать и другие материалы.

Проследите, чтобы толщина стенок была не менее трех миллиметров.

Как только подходящий баллон подобран, вырезайте в нем днище и прорезайте горловину для загрузки топлива. Отверстие для крышки должно быть широким, чтобы упростить процесс загрузки горючего.

2. Изготавливается колосниковая решетка, которая берет на себя наибольшую нагрузку.

3. Создается специальная крышка для бункера.

Через нее будет производиться загрузка топлива (угля). При желании крышку можно сделать из алюминия, но теоретически допускается использование любого другого вида металла.

В процессе монтажа уделите внимание выбору шнура — он должен быть асбестовым с обязательной пропиткой графитом. Это необходимо для защиты шнура от пригорания и случайного повреждения в случае закрытия или открытия

Это необходимо для защиты шнура от пригорания и случайного повреждения в случае закрытия или открытия.

Достать качественный шнур можно на рынке или в котельной. Оптимальный диаметр подходящего шнура — 13 и 8 миллиметров.

4. Делается фурма.

Задача данного устройства — взять на себя основную температурную нагрузку. В процессе монтажа все делается таким образом, чтобы было проще произвести замену.

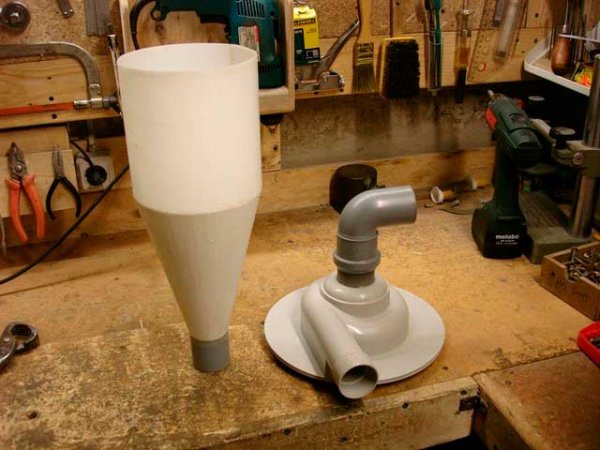

5. Изготавливается фильтр циклон.

Применение древесного или бурого угля, торфа, соломы или прочих веществ для поездок на автомобиле имеет характерную особенность — наличие пыли.

Если не сделать качественный фильтрующий элемент, то пыль может попасть в карбюратор, поршни, свечи и прочие узлы (в том числе и в салон).

Можно найти сразу готовое решение.

6. Изготовление радиатора (охладителя).

Здесь может применяться любой материал. Как вариант, допускается применение стандартного радиатора отопления, выполненного из алюминия.

Можно сконструировать устройство из водопроводных труб. При этом учтите, что сечение радиатора, как правило, немного больше сечения подключенных к нему труб.

Но все же некоторые идут простым путем.

7. Изготовление фильтра тонкой очистки.

Во времена первых газогенераторов фильтры тонкой очистки имели огромные размеры и занимали существенную часть авто. При этом эффективность была минимальной.

Сегодня в распоряжении есть современные материалы, благодаря которым можно сделать качественный и компактный фильтр с минимальными затратами.

При этом срок службы будет исчисляться 10-20 тысячами километров.

8. Крепление газогенератора в багажнике.

Здесь, как правило, для установки нового устройства от крышки багажного отсека придется избавиться.

Некоторые кулибины подвешивают устройство сзади за багажником. Так конечно практичней, но выглядит не очень эстетично.

9. Подключение газогенератора к мотору.

Коммутирующие трубки, через которые подается газ, подводятся к двигателю.

При этом основные элементы конструкцию должны оставаться нетронутыми.

Далее организуется система регулировки калорийности с панели управления авто.

Особенности исполнения, составные части, функционал

Агрегат представляет собой механизированное устройство, работа которого предусматривает продуцирование газа из всевозможных видов твердого топлива – дров, угля, смесей. Полученный ресурс применяется в различных целях: направляется на отопление жилья, используется как топливо для автомобиля, находит применение в обеспечении работы электростанций. Устройство газогенератора на дровах базируется на узлах, описанных далее.

Корпус

Изготавливается из листов стали, которые соединяются сварочным способом. Чаще всего встречаются модели цилиндрической формы. Притом среди самодельных агрегатов немало и генераторов газа прямоугольной конфигурации. Корпус оснащается ножками, которые приварены к днищу.

Бункер

Емкость установлена внутри корпуса и представляет собой камеру для загрузки топлива. Отсек по форме повторяет геометрию корпуса, в его изготовлении применяют малоуглеродистую сталь.

Камера сгорания

Отсек можно увидеть в нижней части корпуса, он необходим для поддержки процесса горения. Узел изготавливают из жаропрочной стали, в некоторых моделях рабочую поверхность выполняют с применением керамики. Для крекинга смол в дальнем сегменте отсека оборудуется горловина из жаропрочной хромистой стали.

Как выглядет газогенератор своими руками

В средней части камеры сгорания расположены фурмы, по которым подается воздух. Конструкция предусматривает калиброванные отверстия, которые соединены с воздухораспределительной коробкой. Обратный клапан на выходе из воздухораспределительной коробки препятствует утечке горючей массы из газогенератора.

Колосниковая решетка

Колосник из чугуна расположен в нижней части корпуса газогенерирующей установки на дровах и служит для поддержки раскаленных углей. Средняя часть конструкции подвижная, что необходимо для чистки решетки от шлаков. Для поворота колосника применяют специальный рычаг.

Загрузочные люки

Конструкция предусматривает герметично закрывающиеся крышки с продуманным функционалом. Особенности верхнего загрузочного люка:

• откидывается горизонтально;
• оснащается уплотняющим асбестовым шнуром;
• крепление дополнено специальным амортизатором.

В случае избыточного давления внутри камеры крышка люка приподнимается при помощи рессоры.

Боковая поверхность корпуса также оборудована верхним и нижним загрузочными люками:

• верхний люк применяется для добавления твердого топлива в зону восстановления;
• нижний люк предназначен для удаления золы.

Газ отводится через патрубок, который соединен с трубой газопровода. Перед тем, как выводить его за пределы генератора, используют потенциал горячего газа для подсушивания топлива в камере загрузки. Так, отводящий газопровод прокладывается по кольцевой линии вокруг камеры, что охватывает периметр между корпусом и бункером. Отбор газа выполняется в зоне восстановления, чаще всего в верхней половине агрегата газификации, но также возможно отведение ресурса и из нижней части корпуса.

Фильтры

На выходе из генерирующей установки газ поступает в фильтрующие устройства, которые располагаются за корпусом газгена. Фильтры представляют собой трубчатые конструкции с соответствующим очищающим наполнителем. Перед поступлением в фильтр тонкой очистки необходимо охладить газ, для чего применяется специальный охладительный отсек. Далее очищенный газ направляется в смесительную установку для смешивания с воздухом.

Принцип действия дровяных газогенераторов

Быстрое сжигание дров на открытом воздухе дает, главным образом, некоторое количество полезного тепла. Но совсем иначе древесина ведет себя при так называемом пиролизном сжигании, т.е. при горении в присутствии очень малого количества кислорода.

В такой ситуации наблюдается не столько горение, сколько тление древесины. А полезным продуктом этого процесса является не тепло, а горючий газ.

Газогенераторы некогда активно использовались в качестве поставщика топлива для авто. И сейчас можно изредка встретить машины, работающие на вырабатываемом ими газе:

Галерея изображений
Фото из

Для выработки газообразного горючего используются не только дрова, все виды угля, солома, пеллеты, но и практически бесплатные отходы деревообработки

Небольшой агрегат для генерации газа и газовой смеси свободно размещается в багажнике малогабаритной легковой машины

Генератор, способный полностью покрыть потребности авто, больше подходит для грузовичков. Для обеспечения малолитражной машины чаще всего устанавливается на прицеп

Использование газогенератора в транспортных средствах

Плюсы установки генераторов газа на авто

Расположение генератора в багажнике малолитражки

Применение производительных генерирующих систем

При медленном горении древесины на выходе получается смесь, содержащая следующие продукты:

• метан (СН₄);
• водород (Н₂);
• оксид углерода (он же СО или угарный газ);
• различные предельные углеводы;
• углекислый газ (СО₂);
• кислород (О₂);
• азот (N);
• водяной пар.

Только часть этих ингредиентов является горючими газами, все остальное — это загрязнения или негорючий балласт, от которого лучше избавиться. Поэтому нужно не просто сжечь дерево в специальной установке, но и очистить результат, а также охладить полученную газовую смесь. В условиях промышленного производства этот процесс включает следующие этапы:

1. Сжигание твердого топлива в присутствии малого (около 35% от нормы) количества кислорода.
2. Первичная грубая очистка, т.е. отделение летучих частиц в циклонном вихревом фильтре.
3. Вторичная грубая очистка, при которой газ очищается с помощью водяного фильтра, используется так называемый скруббер-очиститель.

Самодельные устройства для использования в домашних условиях выглядят проще и места занимают меньше, но принцип их работы, а также конструкция очень похожи. Перед началом изготовления такого устройства необходимо все хорошо продумать, а также составить или найти проект агрегата.

На просторах интернета имеется немало рекомендаций о том, как сделать самодельный древесный газогенератор. Некоторые из них снабжены вполне реальными для воплощения чертежами.

Мастера, которым уже удалось в какой-то мере осуществить этот увлекательный процесс, отмечают, что времени и сил может понадобиться немало. Возможно, придется выполнить не одну переделку и осуществить целый ряд экспериментов, чтобы получить агрегат с приемлемыми характеристиками.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.
• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Газогенератор: устройство и принцип работы

Газогенератором называется устройство, преобразующее жидкое либо твердое горючее в газообразное состояние для дальнейшего сжигания его с целью получения тепла.

Варианты топлива для генерирующей установки

Работающие на мазуте или отработке агрегаты имеют более сложную конструкцию, нежели модели, использующие различные виды угля или дрова.

Поэтому чаще всего встречаются именно твердотопливные генераторы газа – благо, топлива для них доступно и дешево.

В качестве твердого топлива в газовом генераторе используют:

• древесный, бурый и каменный уголь;
• топливные пеллеты из древесных отходов;
• солому, опилки и дрова;
• торфяные брикеты, кокс;
• лузгу семечек.

Особо бережливые хозяева собственноручно заготавливают брикеты из опилок.

Генерация газа возможна из всех этих видов горючего. Выделение энергии зависит от теплотворности разных типов топлива.

Причем тепла от сжигания сырья в газогенераторе получается больше, нежели от использования твердого топлива в котлах. Если КПД обычного дровяного котла варьируется в пределах 60–70%, то у газогенераторного комплекса показатель достигает 95%.

Но здесь надо учесть один нюанс. Котел сжигает топливо для нагрева воды, а генератор газа только производит горючее. Без нагревателя, печки или ДВС толку от самодельного газогенератора будет ноль.

Получаемый газ сразу должен использоваться – накапливать его в какой-либо емкости экономически невыгодно. Для этого придется монтировать дополнительное оборудование, зависящее от электропитания.

В советское время газогенераторы использовали даже для эксплуатации грузовиков, производимого газа вполне хватает для работы двигателя внутреннего сгорания

Что происходит внутри газогенератора

В основе работы генератора газа лежит пиролиз твердого топлива, происходящий при высоких температурах и низком содержании кислорода в топке. Внутри газогенерирующего устройства одновременно протекает несколько химических реакций.

Схема промышленного газового генератора представляет собою достаточно сложную установку с множеством отдельных устройств, в каждом из которых протекает своя операция (+)

Технологически процесс генерации горючего газа делится на три последовательно совершающихся  этапа:

1. Термическое разложение топлива. Процесс протекает в условиях дефицита кислорода, которого в реактор подается всего треть от необходимого для обычного горения.
2. Очистка полученного газа. В циклоне (сухом вихревом фильтре) осуществляется фильтрация газового облака от летучих частиц золы.
3. Охлаждение. Полученная газовая смесь охлаждается и подвергается дополнительной очистки от примесей.

Фактически, в блоке как такового газогенератора происходит именно первый процесс – пиролиз. Все остальное – это подготовка газовой смеси для дальнейшего сжигания.

Пиролизная камера самодельного газогенератора делится на бункер с твердым топливом (1), топливник (2) и зольник (3)

На выходе из газогенерирующей установки получается горючая смесь из оксида углерода, водорода, метана и иных углеводородов.

Также, в зависимости от используемого при пиролизе топлива, к ним прибавляются в различных количествах вода в виде пара, кислород, углекислый газ и азот. По описанному принципу функционируют и пиролизные котлы отопления, демонстрирующие высокий КПД.

Особенности работы различных преобразователей

Газогенераторы по устройству и технологии внутренних процессов бывают:

• прямыми;
• обращенными;
• горизонтальными.

Различаются они точками подачи воздуха и выхода сгенерированного газа.

Прямой процесс протекает при нагнетании воздушной массы снизу и выходом горючей смеси вверху конструкции.

Обращенный вариант подразумевает подачу кислорода напрямую в зону окисления. При этом она в газогенерирующем устройстве является самой горячей.

Самостоятельно сделать в нее впрыск достаточно сложно, поэтому такой принцип работы применяется только в промышленных установках.

При прямом газогенераторном процессе на выходе образуется большой объем смол и влаги, обращенный слишком сложен в реализации своими руками, а у горизонтального – пониженная производительность, но предельно простая конструкция (+)

В горизонтальном газогенераторе выходной патрубок с газом расположен сразу над колосником в зоне совмещения реакций окисления и восстановления. Эта конструкция самая простая в самостоятельном исполнении.
