Установка гбо 2 поколения на карбюратор

Настройка №1 — рабочая, но не самая лучшая

И так, последовательность следующая. Всего есть 3 точки, манипуляции с которыми нужно проводить:

• винт холостого хода;
• винт диафрагмы (можно еще называть винт качества);
• винт жадности (нормальное его название неизвестно).

Их расположение можно посмотреть в видео ниже. Редуктор Tomasetto, но у других чаще всего конструкции такие же.

Работы проводятся на прогретом до рабочей температуры двигателе

Также важно, чтобы сам карбюратор был нормально настроен для езды на бензине, т.к. он тоже влияет на настройки ГБО

В первую очередь винт жадности почти полностью выкручиваем, винт диафрагмы полностью закручиваем, а винт холостого хода откручиваем на 3-5 оборотов. Далее автомобиль нужно завести. Заводится будет плохо, не стесняйтесь работать педалью «газа». Завели? Можно приступать к винту ХХ. Крутим его и ищем максимальные обороты двигателя, «горку» (на слух, тахометром или может у кого есть еще более точные измерители).

Переходим на винт диафрагмы. Выкручиваем его до того момента, когда обороты начнут снижаться. После этого возвращаем немного назад, в положение с максимальными оборотами ХХ. Теперь перепроверяем горку винтом холостого хода и в принципе уже можно ездить.

Но еще у нас есть винт жадности! Пришёл его черёд. Он настраивается так — просите помощника сесть в автомобиль и нажать на газ, чтобы обороты повысились до 3000, и зафиксировать это положение ноги. Начинаем закручивать винт жадности до того момента, когда обороты начнут снижаться. Возвращаем немного обратно и на этом можно заканчивать.

Плюсы и минусы

Основными преимуществами являются:

• доступная цена;
• универсальность – возможность установки на ДВС с карбюраторами и инжекторами;
• несложная конструкция;
• простота монтажа;
• возможность самостоятельной настройки;
• возможность запуска ДВС на газу.

Недостатки второго поколения ГБО:

• низкая эффективность работы двигателя в некоторых режимах из-за отсутствия обратной связи;
• повышенный износ отдельных компонентов мотора по вышеупомянутой причине;
• увеличенное потребление топлива;
• риск «хлопков» в системе подачи воздуха, которые приводят к её повреждениям и выходу из строя ДМРВ.

Выбор баллона

Первое с чем нужно будет определиться это тип и размещение газового баллона для вашего автомобиля. Например для классических моделей Ваз или Москвич в 4-х дверном исполнении лучше использовать баллон типа «сигара» который размещается за задними сиденьями в багажнике.

Для переднеприводного семейства Ваз трех или пяти дверных модификаций оптимальным выбором будет использование баллона типа «Тор» вместо запаски (что позволит спокойно использовать весь объем багажника при сложенном заднем сиденье).

Для «Таврий» и «Славут» лучше и оптимальнее всего использовать не большой баллон типа «сигара»расположенный снаружи автомобиля, что позволит «сохранить» и полезный объем багажника и разрешит пользоваться всеми достоинствами ГБО.

Особенности подключения ГБО

Газовое оборудование любой формации – это аппаратура, позволяющая адаптировать бензиновый двигатель под питание и работу на газу. Как правило, наиболее популярные и используемые установки работают на пропане или метане. Вне зависимости от вида, ГБО – это не замена штатному инжектору или карбюратору, а лишь удобная и качественная альтернатива. То есть, установив газ, любой автомобилист получает возможность использовать своё транспортное средство как посредством подпитки газовым топливом, так и обычным бензином.

По сути, этот элемент конструкции оборудования представляет собой устройство, работающее совместно и с блоком управления газовой аппаратуры, и с электронными «мозгами» инжектора или карбюратора двигателя. Принцип его работы основан на том, что с помощью тонкой электронной настройки нажатие кнопки блокирует работу одного топливораспределительного узла и подключает к функционированию другой. Таким образом и переключается подача бензина на подачу газа или проводится обратная данной операция.

Получается, что кнопка переключения режимов работы двигателя является одним из важнейших узлов в управлении всей газовой аппаратурой

Притом неважно, работает ли на машине ГБО 2 поколения или установлено ГБО 4. В любом случае, переключатель нужен и он выполняет наиважнейшую роль, адаптируя режим работы мотора под желания автомобилиста

Список необходимых инструментов и оборудования

Установка гбо 4 поколения своими руками – задача не сложная. Прежде чем самостоятельно осуществлять монтаж, необходимо обзавестись определенным набором инструментов.

Никакого специализированного инструмента для проведения работ, связанных с газовой системой не потребуется.

В наличии необходимо иметь:

• стандартный набор торцевых бит и головок;
• плоскогубцы;
• WD-40;
• электрическая дрель;
• набор сверел по металлу;
• метчик резьбы (под резьбу форсунок);
• герметик и фиксатор резьбы;
• набор отверток (включая отвертки типа torx);
• динамометрический ключ (желательно);
• запасные болты, гайки и гровер-шайбы (желательно).

Карбюраторный двигатель

Комплект ГБО 3 поколения для двигателя оснащенного карбюратором установить можно, но есть некоторые трудности. Например, нужно врезать лямбда зонд от инжекторной машины, для того чтобы контролировать качество приготовленной смеси по выхлопным газам двигателя внутреннего сгорания. Еще одна сложность — отследить полный «выпал» бензинового топлива из поплавковой камеры карбюратора, а потом перейти на электронное управление количественной подачей газового топлива.

В целом состав комплекта ГБО 3 принимает следующий вид:

• газовый баллон;
• заправочный клапан;
• мультиклапан;
• датчик положения дроссельной заслонки;
• заправочная и расходная магистраль;
• фильтр грубой очистки (зачастую встроен в редуктор-испаритель);
• редуктор-испаритель (электронный);
• кнопка переключения с индикацией работы «ГАЗ» или «Бензин»с проводкой;
• дозатор оснащенный электронным шаговым двигателем.
• смеситель (для смешивания пропан-бутановой смеси с воздухом);
• бензинового электро клапана (который перекрывает подачу бензина в карбюратор при работе двигателя на газе).

Принцип работы

Принцип работы ГБО 2 поколения от принципа работы ГБО 1 кардинально не отличается.

• Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.
• Далее при переключении кнопки выбора топлива в положение газ, газовый электроклапан открывает подачу сжиженной газовой смеси в редуктор-испаритель, и далее, через дозатор и смеситель, в двигатель.

Отличие от ГБО 1 проявляется лишь в том, что использование кнопки выбора вида топлива, оснащенной электроникой, позволяет производить запуск автомобиля на газовом топливе без дополнительных манипуляций. Если двигатель не заведется в течение определенного периода времени, электроника кнопки автоматом перекроет подачу газа к редуктору испарителю сигнализируя об этом светодиодами-индикаторами. На физическом уровне это означает обесточивание электро клапана газа.

Для последующего запуска нужно будет либо переключить вид топлива кнопкой на бензин, либо выключить и включить зажигание.

Так же кнопка переключатель вида топлива ГБО 2 поколения позволяет переходить на газовое топливо с бензина автоматом при достижении определенных оборотов (справедливо только для инжектора).

Поэтому в ГБО 2 кнопки переключатели выбора вида топлива для карбюраторных двигателей и инжекторных отличаются. (Например кнопка ГБО 2  фирмы Stag для карбюратора будет Stag2-G, а для инжектора Stag2-W).

Схема работы ГБО 2 поколения

В дальнейшем, при работе автомобиля на газу, кнопкой-переключателем вида топлива контролируются работа двигателя. Работа на газу основывается на импульсах, созданных системой зажигания, и при их отсутствии (отсутствие импульсов – означает отсутствие искры, двигатель не работает) снимается напряжение с электро клапана газа. После снятия напряжения, запорным элементом перекрывается подача пропан-бутановой смеси. А индикаторы, на корпусе кнопке-переключателе вида топлива, сигнализируют свечением светодиодов-индикаторов о прекращении работы.

Время, на которое будет открыт газовый клапан при запуске автомобиля, и/или частота оборотов, при которой двигатель автоматом перейдет на работу на газовом топливе, выставляется на кнопке переключения вида топлива переменным резистором.

В холодную пору года, перед переходом на работу двигателя на газовом топливе(при температуре окружающей среды ниже +10°С), двигатель предварительно заводят и прогревают на бензине в штатном режиме работы, до достижения температуры охлаждающей жидкости порядка +40°С.

Маркировка эмулятора форсунок

Чтобы правильно выбрать устройство иммитации инжекторов для своего автомобиля нужно знать количество цилиндров в Вашем ДВС, а также разбираться в маркировке этих изделий.

Основная схема маркировки выглядит следующим образом:
Производитель, тип ГБО, тип эмулятора, количество цилиндров. Например маркировка «STAG2 E4» означает, что это изделие производителя STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 4 цилиндровых ДВС.

Аналогично «Stag2E-6» — производитель STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 6 цилиндровых ДВС.

Также в обязательном порядке нужно понимать какой разъем должен быть на устройстве.

Чтобы точно не ошибиться в выборе, лучше всего проконсультироваться со специалистом магазина, в котором вы будете приобретать эмулятор форсунок для ГБО. При консультации обязательно укажите марку и страну производителя автомобиля, это поможет специалисту подобрать нужное Вам устройство.

Мультиклапан и Блок вентиляции

Вместе с баллоном устанавливается — мультиклапан. Он запрещает заполнение баллона свыше 80%. Баллоны недолжны быть заполнены на 100%.

Свободное пространство необходимо в баллоне для обеспечения безопасности. Даже в случае нагревания баллона до +70 C, что невозможно даже в случае суровой эксплуатации машины, жидкость заполнит остаточный объем.

Мультиклапан выполняет и другие функции:

Заполнение в процессе заправки
Определение уровня газа
Подача газа
Перекрытие подачи газа
Ограничение объема заправки. (до 80%)

Мультиклапан устанавливается в — Блок вентиляции. Он позволяет избежать возможного накопления газа в результате каких-либо непредвиденных обстоятельств.

Съемная крышка обеспечивает легкий доступ к мультиклапану.

Настройка оборудования

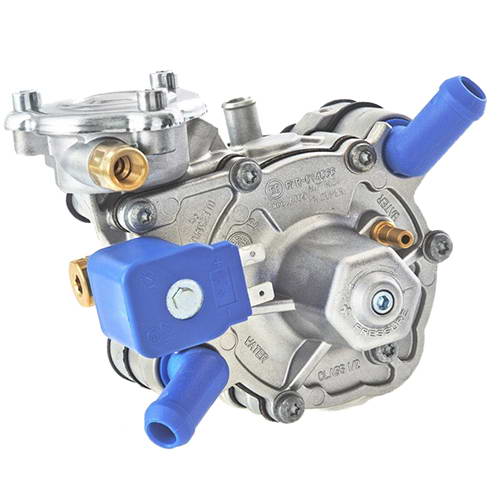

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:

чувствительности мембраны 2-3 оборота;
«винт жадности» первой камеры до полного открытия, второй на 1 оборот.
Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний.
Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз.
Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый.
Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

1. Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
2. Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
3. Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
4. Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Газ, как известно дешевле бензина. Поэтому установка ГБО существенно снизит ваши расходы. Большинство автомобилей которые колесят по дорогам СНГ относятся к марке ВАЗ. Поэтому, тому у кого такая марка автомобиля будет полезна и интересна эта информация. В этой статье мы рассмотрим , как можно подключить ГБО на ваш карбюратор и какой тип лучше выбрать.

Проблемы карбюратора при работе двигателя на газу

Наиболее часто владельцы автомобилей с повышенным уровнем потребления бензина, переводят их на газ. Приведем для примера вариант перехода бензинового карбюраторного двигателя «Газели» на баллонный газ.

В этом случае каждого водителя данной техники ждут проблемы. Самая основная из них – долгий и упорный труд, временами приводящий к заряжанию аккумулятора при запуске в холодное время года. При установке на автомобили с баллонным оборудованием проставки ее, как правило, размещают между частью дроссельных заслонок и его основным корпусом.

При увеличении расстояния между 2 частями карбюратора, связанным с монтажом толстой прокладки, нарушается работа системы запуска на холодном двигателе. Он работает неуверенно, как говорят водители «не схватывает», поэтому нога постоянно нажимает на педаль газа, в то время как руки заняты ключом зажигания и ручкой подсоса.

Однако от этой проблемы вполне сможет избавиться любой автомобилист. Для этого необходимо внести некоторые изменения – навариваем дополнительную планку к тяге воздушной заслонки. Данное изменение позволяет нам компенсировать разницу по расстоянию классической (родной) прокладки между частями карбюратора и установленной проставки на газ.

Отличия между 4-м и 5-м поколениями и механизмами подачи газа

Рассмотрим, чем отличается ГБО 4 от ГБО 5 поколения по механизму подачи газового топлива. В ГБО 4 поколения газ попадает в редуктор, просачивается сквозь фильтр, поступает в форсуночную рейку. Там происходит дозировка газа для подачи в мотор через штуцеры распылители. Цепочку корректирует электронный блок управления, куда поступает информация от датчиков. Газовые «мозги» её обрабатывают и сопоставляют работу бензиновых и газовых инжекторов. Корректируется уровень давления и температуры газового горючего на магистральном трубопроводе. Если давление упадёт, ЭБУ автоматом переведёт машину на бензин.

В пятой генерации резервуар с газом оснащён мощным насосом и фильтром. Жидкий пропан-бутан подгоняется к газовым инжекторам и подается сразу к цилиндрам, смешиваясь с воздухом. Система слаженно функционирует в паре с бензиновым узлом управления, считывая все нужные параметры.

Принципиальное отличие ГБО 4 и 5 поколения заключается в форме подачи газового горючего в ДВС. В 4-м поколении требуется сначала преобразовать газ в парообразное вещество. В 5-м он поставляется в камеру сгорания в том же состоянии, в которой он хранится в баллоне — в жидком. Из этого вытекают все остальные различия:

1. Оборудование 4-й генерации базируется на системе импульсного впрыска газовоздушной смеси. Этот процесс контролируется отдельными электронными «мозгами». В более продвинутой версии ГБО полностью сращивается с штатной электросхемой управления. Для обмена важными данными предусмотрена высокоскоростная электросхема.
2. Разница между ГБО 4 и 5 поколения в том, что во втором случае ЭБУ ГБО имеет собственную топливную карту, корректировка системы питания и зажигания не оказывает влияния на бензиновые «мозги».
3. Различия ГБО 4 и 5 поколения заключаются в подходе к расчётам корректировки подачи горючего. В более современном ГБО отталкиваются от массы. Это исключает зависимость работы газового горючего от температуры окружающего воздуха и других характеристик газо-воздушной смеси.
4. Если сравнивать газовые магистрали, можно увидеть, что в 5-й генерации газ находится в постоянном движении, циркулируя по кругу. Помогает в этом насос.

Выбор совместимого с карбюратором поколения ГБО

Так как ГБО встраивается в систему доставки топлива в двигатель, то важно учитывать все эти особенности. Новые поколения газовых установок (начиная с 3) оборудованы собственными электронными мозгами, полностью моделирующими необходимые настройки и формирующие оптимальный впрыск газовоздушной смеси подходящего состава для плавной и аккуратной езды и обеспечения целостности и сохранности механизма

Для этого они имеют собственные наборы датчиков и лямбда-зондов измеряющих уровень содержания кислорода рассортированных по трубкам, клапанам, форсункам, редукторам и коллекторам. При малейшем изменении искомого параметра, датчик немедленно проинформирует об этом программный блок, который должным образом отреагирует открытием/закрытием определенного электроклапана. Схема карбюратора лишена всех этих преимуществ — просто нет даже простого бортового компьютера осуществляющего диагностику и настройку работы ходовой, даже нет датчиков, кроме самых базовых. ГБО устанавливается через специальный переходник-смеситель, или сразу напрямую — проделывая врезки непосредственно в карбюраторе и выводя туда магистральные трубки для подачи газа. Всего два датчика подводятся: к карбюраторной дроссельной заслонке и кислородный лямбда-зонд во впускном коллекторе. Их показания приводят в движение один-единственный электронный клапан, регулирующий подачу газа из редуктора. Такова схема работы газового оборудования 2 поколения, которое оптимально подходит для карбюраторных версий двигателя.

Регулировка

После окончания проверок начинаем регулировку системы.

• Переключив тумблер на кнопке выбора вида топлива, на котором работает автомобиль, в положение «Бензин» заводим двигатель автомобиля в обычном режиме и прогреваем его на бензине до рабочей температуры (80-90°С).
• Пока двигатель прогревается до рабочей температуры на дозаторе выкручивают винт/винты для полного открытия канала поступления газовой смеси к смесителю.
• Винт подачи смеси во 2 камеру закручиваем до упора.

На редукторе испарите есть 2 винта:

• 1-й – винт холостого хода им регулируют количество пропан-бутановой смеси, которая будет подаваться в двигатель при закрытой мембране редуктора.
• 2-й винт чувствительности, которым регулируется момент открытия мембраны и давление газа при нажатии на дроссель.

1. Перед началом регулировок винт 1 заворачиваем до упора, потом откручиваем на  1 оборот, винт 2 заворачиваем до упора и откручиваем на 3 оборота.
2. При достижении двигателем рабочей температуры (80-90°С) переводим переключатель положения вида топлива в нейтральной положение (для двигателей  оснащенных карбюратором) для вырабатывания бензина из поплавковой камеры.
3. После полной выработки остатка бензина из поплавковой камеры (двигатель пытается заглохнуть) переводим тумблер кнопки выбора режимов топлива в положение «ГАЗ».
4. Винтом 1 стараемся выставить обороты холостого хода порядка 750-850 об/мин. Не давая двигателю заглохнуть с помощью дроссельной заслонки.
5. После выставления устойчивого холостого хода начинаем аккуратно заворачивать винт 2 и искать момент, когда автомобиль начнет менять свою работу, пытаясь заглохнуть.
6. Далее открытием дроссельной заслонки доводим обороты двигателя до 3000 -3500, поддерживаем их,  и начинаем закручивать винт подачи на смесителе (при 2 камерах закручиваем винт подачи «I» 1-й камеры)пока не услышим что двигатель становится «вялым» — это переходной момент.
7. После обнаружения такого поведения двигателя винт подачи на смесителе откручиваем на 0,5 – 0,75 оборота и так оставляем.
8. Заново винтом 1 на редукторе выставляем устойчивые обороты холостого хода порядка 750-850 оборотов. Откручиваем на 1 оборот винт подачи смеси на смесителе «II» во 2 камеру. Проверяем настройку редуктора и дозатора автомобиля в движении, при необходимости подкорректируем настройку.

При необходимости увеличения или уменьшения оборотов, при которых инжекторный двигатель сам переходит на работу на пропано-бутановой смеси, необходимо:

путем проворачивания регулировочного сопротивления на кнопке переключателе добиться необходимого значения нужного параметра.

Для карбюраторного автомобиля время задержки автоматического отключения газа при пуске двигателя на газовой смеси регулируется аналогично путем проворачивания регулировочного сопротивления на кнопке переключателе по часовой стрелке (уменьшает), против часовой  — увеличивает.

На этом регулировка ГБО 2 поколения заканчивается.
