Гбо 5 поколения. полный газовый впрыск

Списки лучших

Выделим бренды ГБО по отдельным категориям:

• Самое популярное оборудование.
• Отечественный производитель.
• Самый экономичный.

Рассмотрим более подробно представленный ассортимент.

Ценник: от 8000 до 16000 рублей.

LPGTech газовое оборудование ГБО

GIG — отечественный производитель

Рассматриваемая отечественная фирма занимается передовыми разработками систем впрыска газа с микропроцессорным управлением. От западных систем отличается наличием только одной газовой форсунки. Системы впрыска газового топлива GIG могут работать на сжиженном нефтяном газе (пропан-бутан), сжатом или сжиженном природном газе (метан).

Цена: от 4900 до 10200 руб.

GIG газовое оборудование ГБО

Atiker — самый экономичный

Турецкая компания обеспечивает газобаллонным оборудованием внутренний рынок и 70% продукции экспортирует в 50 стран. ГБО соответствует Европейскому стандарту качества ISO 9001:2000, имеет сертификацию ECE R 67-01. Продукция проходит обязательное функциональное тестирование, испытания на безопасность. Клиентов привлекает доступная цена при достойном качестве оборудования. Расход топлива на 100 км составляет 12 литров по городу, в то время как бензин расходуется на 100 км — 10-11 литров в городских условиях. Экономия средств на лицо, сопоставляя стоимость бензина и газа на сегодняшний день.

Стоимость: от 6500 до 13000 р.

Atiker газовое оборудование ГБО

Необходимая документация

В 2016 г. были введены более строгие правила освидетельствования монтажа ГБО. Если ранее можно было не регистрировать переделку, то сейчас инспектор ГИБДД может проверить наличие отметки о переоборудовании в ПТС.

При первой установке аппаратуры применяют такой способ заключения договора:

1. До монтажа проводят техническую экспертизу автомобиля, помогающую засвидетельствовать возможность подключения газобаллонного оборудования.
2. На следующем этапе оформляют разрешение на монтаж в ГИБДД. Для этого заблаговременно подают заявку в территориальном отделении инспекции, где посещают отдел технического надзора. Сотрудник ставит отметку в декларации. К документу прикладывают фото автомобиля, сделанное до установки аппаратуры.
3. Обращаются в автосервис, где выполняют монтажные работы. Процедура длится от 4 до 48 часов в зависимости от параметров автомобиля и конфигурации оборудования.
4. Оформляют диагностическую карту. На этом этапе повторно проходят технический осмотр. В карте указывают факт монтажа ГБО.
5. Получают свидетельство о соответствии параметров транспортного средства и внесенных в конструкцию изменений требованиям безопасности. Для продолжения регистрации переоборудования повторно обращаются в территориальное отделение ГИБДД. На приеме предъявляют паспорт, документы на автомобиль и установленную газобаллонную систему.

Нюансы настройки ГБО

Если же все в порядке, то программа сообщит что автокалибровка завершена успешно.

Это будет означать, что блок управления газовым оборудованием произвел первичную установку и подстроился под показатели работы штатного блока управления. Но для полноценного функционирования он еще не готов.

Далее нужно будет совершить поездку на авто в режиме использования в качестве топлива бензин.

Нужно произвести поезду на расстояние до 30 км, причем желательно, чтобы она совершалась с большим количеством смены режимов движения – резкое ускорение, движение «внатяжку» для двигателя, спокойное движение и ускорение.

Нужно это все для того, чтобы блок управления газового оборудования на основе сигналов, поступающих от штатного блока к бензиновым форсункам, по максимуму адаптировался к его работе и смог обеспечить правильную регулировку подачи газа в разных режимах – создает так называемую топливную карту. Как она выглядит, смотрите ниже.

После этого можно подключать автоматический режим работы газовой установки.

Дополнительно при помощи ноутбука можно задать определенные параметры работы газовой установки.

К примеру, можно задать, при каких минимальных и максимальных оборотах производится переход с бензина на газ и обратно.

Актуально делать настройку перехода на бензин при высоких оборотах. Дело в том, что скорость горения газа несколько ниже, чем бензина, поэтому на высоких оборотах использование газа чревато возможности обгорания выпускных клапанов.

В случае неисправности газового оборудования или отсутствии газа происходит переключение на использование бензина, при этом на блоке управления в салоне загорается сигнальная лампа.

В итоге получается, что силовая установка запускается на бензиновой смеси, но после достижения оптимальных параметров для включения газового оборудования, переходит на работу на газе. Причем переход производится настолько аккуратно, что его при движении незаметно.

Использование в работе ГБО 4 поколения этих двух систем оправдано, поскольку неиспользование бензиновых форсунок, а также отсутствие бензина в баке приведет к выходу из строя бензонасоса и форсунок.

Вследствие чего произойдет переход в аварийный режим работы штатного блока управления системой питания, а газовый блок управления без сигналов от штатного функционировать не будет.

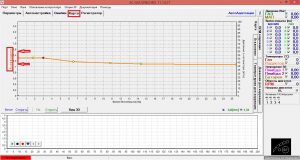

Все дополнительные настройки с указанием оптимальных параметров работы силовой установки во время использования газа можно увидеть в виде графика на ноутбуке, который и именуется «топливной картой».

Еще один вид такой карты.

Имея на руках шнур для подключения к блоку управления газовым оборудованием, а также программное обеспечение, можно всегда продиагностировать работу газового оборудования, а также произвести настройку его под определенные параметры.

Наличие шнура и программы также позволит произвести калибровку и настройку работы газобаллонного оборудования, если оно было перенесено с одного автомобиля на другой.

Была рассмотрена полная схема, включая все нюансы, подключения газовой установки 4 поколения на инжекторный автомобиль, с последующей полной проверкой и настройкой ее работы, и описанием особенностей его функционирования.

Как установить оборудование самостоятельно

При самостоятельной установке ГБО 4-го поколения на инжекторный автомобиль следует правильно расположить газовое оборудование и выполнить врезку во впускной коллектор, проверить герметичность системы. Наиболее сложный этап — подключить ГБО к штатной системе электрического питания

Важно не перепутать кабели электропроводки

Краткое описание действий по самостоятельной установке ГБО на автомобиль:

Для седанов используют цилиндрические газовые баллоны, которые крепят возле задней стены багажника. В хэтчбеках устанавливают тороидальную ёмкость в выемку, где обычно стоит запаска. Закрепляют газовые баллоны с максимальной надёжностью. При этом мультиклапан должен оказаться вверху.
Отмечают места выхода газовой магистрали. Прорезанные отверстия, диаметром больше, чем газовая магистраль, обрабатывают антикоррозионным раствором. Для защиты газовой магистрали от повреждения острыми кромками, в отверстие вставляют отрезок пластмассовой трубки.
Устанавливают устройство для заправки газом. Это должно быть удобное чистое место. (в багажнике, под бампером, внутри бампера). Магистраль от баллона не должна мешать или подвергаться механическим воздействиям.
Газовые магистрали для устойчивости можно прикрепить к бензиновым трубам.
Производят закрепление редуктора ГБО на кузове или подрамнике.
Подключают редуктор ГБО к системе охлаждения двигателя.
Подводят к газовому редуктору патрубок с вакуумом от впускного коллектора. В него врезают штуцер, чтобы соединить трубкой с редуктором.
Подводят к редуктору газовую магистраль высокого давления

Нельзя забывать о таком важном элементе — как фильтр от механических примесей.
В коллекторе (предварительно снятом) делают отверстия для штуцеров подачи газа и подачи вакуума к редуктору. Перед тем, как вкручивают штуцеры, резьбу смазывают герметиком.
Коллектор устанавливают на место.
В верхней части коллектора устанавливают рампу с форсунками.
В газовую магистраль врезают ещё один фильтр.
Все трубопроводы ГБО стягивают в местах соединения хомутами.
Устанавливают в автомобиль блок управления газовым оборудованием по инструкции-схеме с цветовым делением проводов

Блок располагают с таким расчётом, чтобы обеспечить к нему доступ и одновременно минимизировать длину кабелей.

Монтаж ГБО на автомобиль является сложным процессом, требующим вмешательства во внутренние агрегаты машины и проведения серьёзных диагностических работ. При установке ГБО 4 поколения Стаг новую прошивку авто не делают, так как она считывает информацию с «родных» мозгов.

Регулировку электронного газового редуктора итальянской марки Томасетто следует доверить специалисту.

Основные особенности и составляющие

Газовые установки 3 поколения могут использоваться только в двигателях с инжекторами. Чисто теоретически можно применить такое оборудование и на карбюраторном моторе, но придётся дополнительно установить датчик кислорода, датчик положения дроссельной заслонки (ДПДЗ). Отметим, что в продаже встречались разные модификации газобаллонного оборудования 3-го поколения, поэтому их характеристики и комплектация могут отличаться.

ГБО-3 получило такие новшества:

• система лямбда-контроля – электронный дозатор количества газа (ранее использовались механические компоненты с ручной регулировкой) и электронный блок управления;
• интегрированный в ЭБУ эмулятор бензиновых форсунок;
• возможность установки кнопки в салоне с индикацией объема газа в баллоне;
• возможность применения датчика температуры редуктора, который препятствует подаче газа до достижения заданной температуры.

В комплект ГБО 3 поколения входят практически те же составляющие, что и в ГБО-2. Правда, ЭБУ получает данные для формирования оптимальной смеси газа и воздуха от датчика кислорода и датчика положения дроссельной заслонки. Эта информация влияет на работу электронного дозатора, выполненного в виде шагового двигателя (актуатора).

Ссылки по теме

В разделе «Поколения ГБО» вы сможете найти статьи, посвященные каждой из версий газовых установок. К примеру, можно ознакомиться с чего всё начиналось — 1 поколение ГБО.

Конструкция ГБО 6 поколения

Емкость для содержания газа – баллон, у оборудования 6 поколения остался, но его пришлось дорабатывать.

Ведь чтобы газ оставался в жидком состоянии, его нужно подавать под высоким давлением, для создания которого в баллон интегрировали газовый насос высокого давления.

Из баллона выходит две магистрали.

Первая используется для дальнейшей передачи жидкого газа под давлением на остальные элементы оборудования, а вторая магистраль предназначена для возвращения невостребованного газа обратно в баллон.

Эти магистрали, в отличие от трубопроводов первых четырех поколений, сделанных из меди, состоят из синтетического волокна, что обеспечивает им высокую надежность.

Это и есть два конструктивных сходства по механической части между ГБО 5 и 6 поколений.

Далее конструкция у этих оборудований различная.

Если у ГБО 5 поколения дальше в конструкцию был включены блок клапанов с регулятором давления и газовые форсунки, которые подавали жидкий газ в коллектор, то у газобаллонного оборудования 6 поколения всего этого нет.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Виды автоматических коробок передач, перспективы развития

В ГБО 6 поколения жидкий газ подается в блок замещения топлива, он же модуль согласования или Fuel Selection Unit, сокращенно FSU.

Этот блок врезается в магистраль подачи бензина и получается, что к нему подводится и бензиновые магистрали и газовые.

Это и вся механическая составляющая газобаллонного оборудования 6 поколения. Никаких газовых форсунок нет.

А электронная часть состоит из блока управления, подключенного к штатному блоку управления инжекторной системы.

Настройка ГБО 6 поколения

Настройка газобаллонного оборудования 6 поколения включает полномасштабное изменение топливной системы и настройку электрической схемы бортовой сети. Для успешного подключения ГБО на автомобиль потребуется проведение электрических жгутов к контактам элементов системы и надежный монтаж элементов, позволяющий выдержать сильные вибрации.

Кроме того, потребуется внесение изменений в программное обеспечение бортовой сети. Суть этого мероприятия в том, чтобы «обмануть» ЭБУ и не дать ему распознать наличие элементов ГБО. Иначе на панели приборов будет постоянно гореть check engine, и двигатель перейдет в аварийный режим.

Лучшие комплектовщики бюджетных комплектов ГБО

Как это работает

Описать работу ГБО нового 6 поколения можно примерно так:

• Система включается в работу, и в этот момент насос качает газ, находящийся в жидком агрегатном состоянии.
• Этот процесс необходим, чтобы повысить давление в системе и не позволить жидкому газу стать газообразным.
• Находясь под давлением, газ движется по магистрали и попадает на блок замещения.
• Когда двигатель машины работает на газу, требуется предварительно перекрыть бензиновую магистраль и открыть газовую. Это делается за счёт блока замещения.
• Жидкий газ, двигаясь через бензиновые магистрали, поступает на топливный насос высокого давления (ТНВД).
• За счёт работы насоса давление газа выравнивается, исходя из требований двигателя, и жидкость поступает на форсунки.
• Здесь бензиновые форсунки выполняют роль газовых распылителей.
• С помощью газа выполняется охлаждение и смазка форсунок, они защищаются от коксования, поскольку форсунки не прекращают работать.
• Часть газа остаётся неиспользованной, и по специальной магистрали этот объём направляется обратно в баллон.

Заводская система, отвечающая за питание двигателя, руководит дозировками газа. А газовый блок управления выполняет незначительный объём работ. Ему лишь требуется своевременно переключать магистрали в блоке замещения. Всё остальное делает штатный ЭБУ автомобиля.

В итоге принцип работы, на котором основано ГБО 6 поколения, вполне понятен.

Принцип работы ГБО 5 поколения

Теперь рассмотрим как же работает новая система газобалонного оборудования:

При открытии водительской двери подается сигнал о начале работы электронному блоку управления (газовым мозгам), ЭБУ, в свою очередь, запускает тест газового насоса. При успехе газовый насос берет жидкую фракцию бутано-пропановой смеси из баллона и пропуская ее через фильтр нагнетает необходимое давление газа в магистрали, подготавливая тем самым систему к штатному запуску.

Следует обратить внимание, что датчики водительской двери устанавливают не все мастера, тем самым экономя на установке системы. Это чревато образованием пробок в магистрале подкапотного пространства под воздействием температуры, что влечет за собой долгий старт автомобиля на газу

При отсутствии датчика в водительской двери и для уменьшения износа двигателя и стартера рекомендуется выполнять старт автомобиля на бензине.

• Далее водитель поворотом ключа «на старт» подает блоку управления сигнал о начале работы.
• Получая и анализируя данные от датчиков автомобиля (обороты коленвала, температура двигателя и т.д.) по заложенной программе газовый блок управления отключает подачу бензина к бензиновым форсункам, а сам тем временем открывает на определенный период времени свои газовые форунки.

Стоит отметить, что скорость отклика газовых форсунок, совместимых с пятым поколением ГБО, значительно выше скорости форсунок, которые устанавливались на 4е поколение.

• Далее, через газовою форсунку, необходимая расчетная порция  бутано-пропановой смеси в жидком виде под давлением, созданным газовым насосом, впрыскивается в двигатель.
• Потом происходит закрытие газовой форсунки и часть пропаново-бутановой смеси,  через обратную магистраль, подается назад в баллон. Этим достигается оптимальная температура работы форсунки и исключается ее перегрев. На этом цикл работы закончен.

В целом теперь система ГБО5 опять стала приближением к распределенной системе впрыска бензина. Как по составляющим так и по принципу работы.

Процесс установки

У Автолюбителей, которые хоть когда-либо осуществляли ремонт и обслуживание машин производства ваз своими руками, монтаж оборудования не вызовет больших требований.

Конкретного алгоритма по монтажу газовой системы на машину нет, можно начинать как со врезки форсунок, так и с закрепления баллона в салоне или багажнике.

Этапы работы условно можно разделить на:

• проектировку (примерка соединений, планирование размещения деталей);
• черновой монтаж (сверление отверстий, прокладывание магистралей);
• монтаж редуктора;
• врезка форсунок;
• закрепление баллона;
• чистовой монтаж (соединение всех элементов воедино, надежная затяжка гаек и болтов, проверка на утечки);
• электронное сопряжение и настройка

Врезка форсунок и установка рампы

Начнем с самого сложного, со врезки форсунок во впускной коллектор. Для этого потребуется отсоединить воздушный фильтр, электронные фишки с дросселя и прочие элементы, закрепленные на впускном тракте. Для снятия самого коллектора необходимо открутить фиксирующие шпильки (реже — болты) и аккуратно стянуть коллектор со шпилек.

Как только коллектор снят, необходимо разметить отверстия для врезки газовых форсунок. Расстояние от прилегающей плоскости коллектора ГБЦ до места врезки может варьироваться в диапазоне от 1 до 7 см. Место для врезки выбираем с самым большим диаметром, чтобы не препятствовать нормальному потоку воздуха. Как только место для форсунок выбрано, на коллекторе следует накернить участки в которые надо будет засверлиться.

После засверливания отверстий под газовые форсунки, берем метчик и нарезаем резьбу. Теперь тщательно отчищаем впускной коллектор и устанавливаем форсунки. Перед врезкой желательно воспользоваться фиксатором резьбы и закрепить форсунки на локлайт или фиксатор.

Теперь, в зависимости от крепежа следует установить рампу. Место для монтажа может быть на впускном коллекторе (чаще всего) или же на клапанной крышке (если это удобно). Для установки повторяем операцию по накернению меток, затем просто засверливаем посадочные канавки (сверлить коллектор насквозь НЕЛЬЗЯ, т. к. это приведет к его выходу из строя).

Монтаж редуктора

Размещение редуктора может быть практически любым. Он должен размещаться строго параллельно движению транспортного средства, а высота расположения не должна быть сильно низкой или высокой. Оптимальное размещение — чуть ниже клапанной крышки ГБЦ.

Сделанные отверстия желательно обработать солидолом или пушсалом, это нужно чтобы предотвратить появление очагов коррозии. При монтаже обязательно надо использовать гровер-шайбы, дабы исключить паразитную вибрацию и преждвременную поломку редуктора.

Установка баллона и протяжка магистралей

Месторасположение баллона зависит от его типа, тороидальные отлично подходят для размещения в нише запаски, а цилиндрические прямо за спинками задних сидений. В монтаже баллона нет ничего сложного — выбираем оптимальное место и устанавливаем удерживающие крепления (в соответствии с инструкцией). В случае, если на баллоне присутствует клапан, то его выходной канал следует надежно изолировать от внешней среды герметиком, в его патрубок вывести наружу.

Для протяжки магистралей потребуется рассверлить несколько отверстий в полу багажника и протянуть в них трубки от баллона.

Магистрали крайне редко будут соприкасаться с полотном дороги. В передней части, «на фартуке», также делаем крепежные отверстия, через, которые «ведем» магистраль. Как только магистраль «протянута», фиксируем её концы в баллоне и редукторе.

Проверка и калибровка электроники

А вот проверка соединений на герметичность производится путем намыливания всех соединений и визуального контроля за утечками газа, сделать это достаточно быстро и просто в гаражных условиях.

Сравнение указанных производителей

Характеристики разных марок оборудования можно изучить с помощью таблицы.

Достоинства ГБО 5 поколения

В комплект ГБО нового поколения входит газовый насос, функция которого — перегонять жидкий газ по топливным магистралям в рампу газовых распылителей. В связи с этим в системе всегда установлен необходимый уровень давления газа. Двигатель можно запускать на газе при заморозках.

Все перечисленные в предыдущей главе отличия системы от ГБО 4 поколения можно смело отнести к достоинствам нового оборудования.

Кроме того, следует отметить такие преимущества:

1. У редуктора ГБО-5 поколения нет мембран, поэтому он прослужит значительно дольше, экономия топлива выше. Прогревать его не нужно, можно сразу заводить мотор на газе и не бояться неисправностей.
2. Плюс в том, что автомобиль на газу можно эксплуатировать в экстремальных условиях без риска перегрева двигателя и дальнейшего его ремонта.
3. Мощностные характеристики двигателя не страдают, а могут даже увеличиться.
4. Запаха газа при установке системы 5-го поколения в салоне не будет, так как все соединения самого высокого качества. Ломаться и выходить из строя в системах топливных магистралей практически нечему.
5. Расход газа при установке газового оборудования на автомобиль 5 поколения равен расходу бензина по количеству. А с учётом того, что газ стоит дешевле, экономия на топливе существенная.
6. Газовое топливо сгорает почти полностью, количество выбросов сводится к минимуму. То есть автомобиль эксплуатируется по европейским экологическим стандартам.
