Что такое эбу в автомобиле. где находится, а также пару слов о прошивке

Устранение неисправностей связанных с мозгами инжектора

При возникновении поломки ЭБУ автовладелец может захотеть поменять модуль на схожую модель

При этом важно учитывать, что каждые мозги изготавливаются под конкретную модель силовой установки, комбинацию датчиков, протяженность шлейфов. Прошивка также меняется от модели к модели, поэтому произвести просто перестановку блоков невозможно, даже если их разъемы идентичны

При установке похожей модели без полного согласования параметров возможны негативные последствия:

• двигатель перестает заводится;
• автомобиль теряет былую резвость;
• значительно возрастает расход топлива;
• мотор нестабильно работает;
• ЭБУ постоянно сигнализирует об ошибке.

Производить устранение неисправности заменой на похожий электронный блок управления категорически запрещается. Правильными методами устранения неисправностей являются:

• Визуальный осмотр датчиков и проводов идущих к ним. Часто причина может скрываться в их механическом повреждении. Замена дефектного элемента на новый позволит избавится от поломки, которую выдает электронный блок управления;
• Сделать перепрошивку программного обеспечения. Повышение динамических характеристик автомобиля очень часто возможно только при помощи чип-тюнинга;
• Сделать перезагрузку мозгов инжектора путем снятия одной из клемм аккумулятора. Произошедший сбой в процессе эксплуатации можно сбросить отключив питание от ЭБУ. Данным методом рекомендуется пользоваться при однократном появлении ошибки. Если ситуация повторяется, то перезагружать модуль не имеет смысла.

Появление электронного блока управления значительно улучшило эксплуатационные свойства автомобиля. Произошло это благодаря возможности контроля режима работы силовой установки и корректировки параметров в режиме реального времени. В свою очередь, усложнение электроники машины привело к возникновению поломок, способных обездвижить железного коня.

Другие электронные компоненты ECU

Аналого-цифровые преобразователи (АЦП) – это устройства для ввода в микропроцессор сигналов автомобильных датчиков, например датчика содержания кислорода. Его выходной сигнал является напряжением, непрерывно изменяющимся в диапазоне от 0 до 1,1 В. Микропроцессор понимает только цифровой код, поэтому АЦП преобразует сигнал датчика в 10-битовый двоичный код.

• Выходные ключевые схемы. Блок управления двигателем зажигает свечи цилиндров, включает клапаны форсунок инжекторной системы подачи топлива, задействует вентилятор радиатора охлаждающей жидкости. Цепи управления этими устройствами подключены к выходным ключам ECU. Такой ключ либо открыт для протекания тока, либо закрыт – промежуточного состояния он не имеет. Например, выходной ключ вентилятора может коммутировать ток 0,5 А при напряжении 12 В на реле включения вентилятора. Сигнал небольшой мощности на выводе чипа микропроцессора открывает транзистор выходного ключа ECU, что позволяет включить уже электромагнитное реле вентилятора, коммутирующее ток его электродвигателя, достигающий нескольких ампер.
• Цифро-аналоговые преобразователи (ЦАП). Иногда ECU должен предоставить аналоговое выходное напряжение для управления некоторыми исполнительными устройствами. Поскольку микропроцессор ECU является цифровым устройством, то оно должно иметь ЦАП, преобразующий цифровой код в аналоговое напряжение.
• Формирователи сигналов. Иногда входные или выходные сигналы должны быть изменены по величине перед их преобразованием. Например, АЦП может иметь диапазон входных сигналов от 0 до 6 В, а сигнал датчика — находиться в диапазоне от 0 до 1,5 В. Формирователь сигнала для АЦП умножит напряжение этого датчика, на 4, и на выходе его получится сигнал в диапазоне 0-6 В, который уже может быть прочитан и преобразован АЦП более точно.

Ниже мы раскроем содержание отдельных функций ECU.

Устройство ЭСУД

Поскольку электронная система управления двигателем это, по сути, компьютер, технически она устроена примерно так же, как стандартный ПК. Система помнит базовые установки, заложенные производителем и следит за соблюдением этих параметров в процессе работы двигателя.

На техническом уровне блок состоит из:

• Постоянного запоминающего устройства (ППЗУ). Это память, которая содержит базовый алгоритм управления мотором. Его можно изменить вручную. При отключении двигателя установки не удаляются.
• Оперативное запоминающее устройство (ОЗУ). Память, которая обрабатывает оперативные данные, поступающие от систем: соответствие заданным в ППЗУ параметрам, ошибки и т.п. Устройство имеет дополнительный источник питания – от аккумулятора, поэтому оно может сохранять данные, даже если прерывать питание.
• Электрически программируемое запоминающее устройство (ЭРПЗУ). Память, где хранятся коды противоугонной системы. Также отвечает за функционирование иммобилайзера.

Где находится масса ЭБУ

Масса ЭБУ обычно устроена так. Сам корпус блока управления двигателем прикручен к металлическому кронштейну, который, в свою очередь, прикручен к кузову автомобиля. Также из разъема ЭБУ выведен отдельный провод массы, который подключен к двигателю за болт крепления стартера

Всё просто и надёжно. Но в реальности со временем на данном участке цепи начинает падать напряжение, медленно, но уверенно, нарушая работу системы.

Эта статья является логическим продолжением прошлой статьи, где мы проверяли падение напряжения в цепи массы от двигателя к кузову. Советую ознакомиться сначала с ней, а затем продолжить воплощать в жизнь доработку, приведенную ниже в этой статье.

В общем, в прошлый раз мы обнаружили падение напряжения в цепи массы от двигателя к ЭБУ

И на этой странице мы решим эту проблему путём прокладки дополнительной массы от ЭБУ к двигателю и от генератора к кузову.

Массу от генератора рассмотрим в другой статье совсем скоро (дам тут ссылку), а на этой странице сосредоточимся на дополнительной массе ЭБУ.

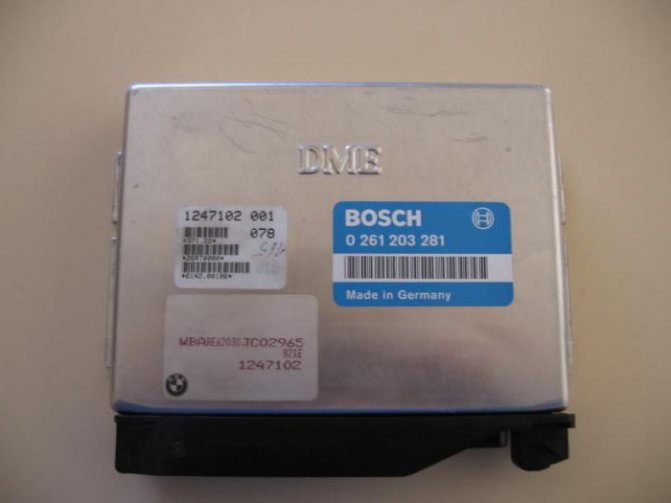

Как выглядит ЭБУ и что собой представляет?

Блок управления изготавливают в самых разных корпусах. Зачастую это пластиковые или алюминиевые основания. К примеру, ЭБУ ВАЗ-2172 изготовлен в пластиковом корпусе. На большинстве иномарок корпус металлический. Материал по большей части зависит от места расположения блока. Так, если на моделях от АвтоВАЗ блок установлен в салоне, то он из пластика. Если бы его устанавливали под капотом, сделали бы из металла.

Но корпус – это далеко не весь ЭБУ. Внутри корпуса находится электронная плата. Это и есть ЭБУ. Что это такое, мы уже примерно знаем. Из платы наружу выведены два разъема – это так называемая CAN-шина. К данным разъемам подсоединены провода от всех датчиков и исполнительных устройств. Нужно заметить, что некоторые блоки также оснащаются разъемом для обновления встроенного ПО, а также диагностическим OBD-II выводом. Как и любой компьютер, этот тоже иногда «глючит». Также сбои случаются в датчиках. В помощью диагностического разъема можно считать коды ошибок ЭБУ ВАЗ и тогда будет легче ремонтировать автомобиль. Больше не нужно искать поломки вручную.

Микросхемы ЭБУ подвержены достаточно сильному нагреву. Поэтому корпуса их имеют ребра. Последние выполняют функцию радиаторов, отводя лишнее тепло. Если взять и посмотреть на демонтированный блок, то по внешнему виду блок – это небольшая коробка размером 15 на 10 см, толщина ее составляет не более сантиметра.

ЭБУ – что это, для чего нужно?

Хороший современный автомобиль уже нельзя представить без различной электроники, в машине установлено огромное количество разных датчиков и проводов, которые отвечают за разные функции.

Удивительно то, что со всем этим справляется одна небольшая по размерам коробочка, которая называется ЭБУ. Что же это такое, где она находится и каким образом ей удается управлять таким огромным автомобилем с кучей электроники.

Для того, чтобы разобраться, что же такое ЭБУ, нужно расшифровать эту аббревиатуру. Речь идет об электронном блоке управления, также люди часто называют его по-простому – контролер, ведь он действительно контролирует все процессы, происходящие в автомобиле.

По-сути, можно сказать, что этот блок является мозгом всего транспортного средства, а это значит, что если его не будет, то все остальные части машины будут просто бесполезными деталями, которым не удастся выполнять свои функции. В контроллер поступает вся информация от различных датчиков, после чего он обрабатывает эту информацию с помощью специальных алгоритмов, на которые он запрограммирован.

Что же собой представляет этот контроллер, который может управлять почти всеми устройствами в автомобиле? На самом деле он представляет собой плату, которая, конечно, находится в коробочке, ведь ее должно что-то защищать.

Корпус представляет собой не просто коробку, у него есть ребра, которые позволяют ему не перегреваться. ЭБУ можно сравнить с компьютером, у него также есть плата, которая позволяет производить различные процессы, следуя алгоритмам, компьютеры тоже всегда нагреваются во время работы и для этого у них есть радиатор охлаждения.

Сам корпус может быть изготовлен из двух видов материала – пластика или алюминия. Обычно в иномарках стоят металлические контролеры, а вот в наших отечественных машинах – пластиковые, однако, это не всегда так, зачастую выбор материала для корпуса исходит из того, где он будет находиться.

Считается, что лучше, если ЭБУ расположен в салоне, так как под капотом его может застичь грязь и вода, однако, производители все предусматривают и хорошо герметизируют блоки. Найти ЭБУ в своем автомобиле достаточно легко, ведь если вы увидите коробочку с ребрами, от которой идут шлейфы проводов, то это наверняка будет он.

https://youtube.com/watch?v=qJhmwe1CxgA

Однако если вы совсем не разбираетесь в платах, то лезть внутрь не стоит, лучше доверить это профессионалам, ведь если вы совсем сломаете плату, то ее замена сильно ударит по вашему карману, это может стоить до тридцати тысяч рублей.

Расположение контроллера в машине зависит и от производителя, и от конкретной модели транспортного средства.

Итак, электронный блок управления собирает всю информацию от разных датчиков со всего автомобиля и распределяет команды на разные приборы для поддержания и улучшения качества работы транспортного средства. Небольшой плате удается справляться с этим благодаря трем основным узлам.

И, в-третьих, ЭРПЗУ –  это устройство нужно для того, чтобы запоминать временную информацию, такую как время работы какого-либо устройства или температура двигателя. По-сути, благодаря этим трем узлам и работают все электронные устройства в автомобиле.

Как проверить ЭБУ на работоспособность

Первый этап проверки работоспособности — контроль всех питающих напряжений.

Второй этап – компьютерная  диагностика. Если диагностирующее устройство связывается с двигателем это уже признак работоспособности ЭБУ.

Компьютерная диагностика может выдать сообщение о блокировке блока иммобилайзером, тогда необходимо привязывать ключи.

В некоторых случаях для определения неисправности необходимо разобрать ЭБУ, то есть удалить герметик и снять крышку, получив доступ к плате. На ней можно обнаружить прогоревшие токопроводящие дорожки, неисправные транзисторы, диоды и другие элементы.

Самый надежный способ проверки – «подбросить» заведомо исправный ЭБУ. Но он должен быть либо безиммовый либо придется заново «подвязывать» ключи и иммобилайзер.

Иногда на разборках продается набор ЭБУ+иммобилайзер+чип ключа. В таком случае проблем нет. Подключаете к схеме ЭБУ и иммобилайзер, чип устанавливаете в торец катушки накачки на замке зажигания, после чего заводите двигатель.

Методы диагностики ЭБУ и ошибок на ВАЗ 2112 через OBD разъём

Рассмотрим основные способы анализа бортовых систем на 2112:

Второй способ – замыкание пинов на диагностической колодке:

 Это контакты «А» и «В». После подать бортовое питание (ключ зажигания в положении 1), дождаться включения табло «Check». При наличии ошибок лампочка циклически мигает. Сумма вспышек равна табличному номеру кода. Значения отделяются задержками.

CAN шина:

Более свежие модули управления коммутируются по новому стандарту – CAN-шине. Информационные блоки отправляются как в дуплексном, так и однонаправленном режиме. Это существенно расширяет возможности сервисного ПО. Значения работы двигателя выводятся в режиме онлайн. Коды неисправностей можно расшифровать и удалить с памяти модуля.

Обзоры диагностических сканеров для ВАЗ 2112

Читай подробные статьи по обзору автосканеров, в том числе совместимых с ВАЗ 2112.

Обзоры OBD2 диагностических автосканеров

В разделе представлены описания диагностических сканеров и адаптеров. Перед покупкой сканера для своего авто рекомендуется ознакомиться с обзорами на самые популярные модели оборудования.

Расшифровка прошивок:

Второй индекс – модель авто. Для ВАЗ 2112 это буква «V». Третий параметр – класс норм экологичности. Новые блоки имеют другую маркировку.

Для тюнингового ПО характерны повышенные динамические параметры мотора. Каждая прошивка изготавливается под конкретный процессор.

Прошивка ЭБУ

CombiLoader хорошо работает в паре с универсальными диагностическими шнурами. Допускается соединения с OBD2. Процесс загрузки прошивки занимает несколько минут.

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2112»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

После авторемонта требуется повторно проверить автомобиль на ошибки адаптером (сканером). Стереть ошибки при необходимости.

Scan Tool Pro — бюджетный мультисканер для ВАЗ 2112

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2019 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями с 2001 года выпуска в том числе с ВАЗ 2112.

Удачной диагностики!

Программное обеспечение

Функциональное ПО является наиболее важным. Ведь именно за счет него читается и анализируется информация с датчиков, а также отправляются команды на исполнительные устройства.

Модули ведут контроль полученных данных на предмет ошибок, если такие удалось обнаружить. ПО старается исправить ошибки, если это возможно. Если исправить ошибку нельзя, то на дисплее бортового компьютера выводится Check Engine и т. п. Не нужно помнить все ошибки ЭБУ. Расшифровка их разная для всех видов автомобилей. Например, на «Ладе Приоре» код Р0353 говорит об обрыве цепи катушки зажигания 3-го цилиндра.

Признаки выхода из строя электронного блока управления

По статистике часто проблемы в работе электронного блока управления обусловлены ошибками в эксплуатации устройств.

Причины и симптомы неисправностей

Причины, которые могут привести к выходу из строя ЭБУ:

• прикуривание двигателя машины от авто с заведенным силовым агрегатом;
• ошибки, допущенные при подключении АКБ, в частности, речь идет о несоответствии полярностей клемм;
• монтаж противоугонной системы неквалифицированным специалистом, который привел к ошибкам установки;
• демонтаж зажимов батареи при заведенном двигателе;
• активация стартерного устройства с отключенной силовой шиной;
• негативное воздействие влаги на ЭБУ, если жидкость попала внутрь устройства, на саму плату;
• повреждение электроцепи, к которой подключен электронный модуль, либо замыкание на участке электролинии;
• случайное подключение электрода при выполнении сварочных работ на электроцепь или контроллеры, установленные на авто;
• механические повреждения устройства, которые могут произойти в случае аварии;
• ошибки, допущенные при перепрошивке девайса;
• неисправности в работе высоковольтной составляющей системы зажигания — распределительных устройств, кабелей, катушек и т. д.

Признаки, по которым можно определить неисправность в работе блока:

• электронный модуль перестал реагировать на сигналы, подающиеся от контроллеров температуры, регулятора кислорода и положения дросселя;
• двигатель автомобиля перестал запускаться либо появились проблемы в его управлении;
• при функционировании силового агрегата периодически происходят блокировки систем сцепления, дверных замков и т. д.;
• на ЭБУ перестали подаваться сигналы от исполнительных узлов — датчиков холостых оборотов, системы зажигания, топливного насоса, системы управления форсунками и т. д.;
• различные неполадки механического плана — вышедшие из строя платы электронных приборов, перегоревшие электропроводники и т. д.;
• троение мотора машины;
• на электронные устройства и оборудование перестало подаваться питание;
• на экране бортового компьютера или приборной панели постоянно выводятся ошибки.

Канал Гараж продемонстрировал процедуру компьютерной диагностики модуля и сброса ошибок в гаражных условиях.

Устранение неполадок

Каждый модуль оборудуется системой проверки, что позволяет диагностировать степень неисправности блока в гаражных условиях. Чтобы выполнить проверку, автовладельцу надо подключиться к модулю посредством компьютера, на который заранее устанавливается диагностическое ПО. Допускается применение тестеров и сканеров для проверки. Информация, которая получается в процессе диагностики, должна быть сравнена с нормированными параметрами.

Все причины появления неполадок в ЭБУ делятся на два типа — неисправности в функционировании прошивки либо нерабочие проводники.

Восстановить работу ПО можно с помощью перепрошивки модуля, выполнить эту задачу смогут только мастера с опытом работы. Проверка электрических показаний может быть сделана в гаражных условиях посредством использования мультиметра. Чтобы найти пробой в электроцепи, автовладельцу надо разобраться со схемой работы ЭБУ, она будет разной в зависимости от модели установленного модуля.

После определения места установки проводников, кабеля питания и резисторных элементов выполняется прозвон электроцепи. Проверке подлежит участок, где были выявлены ошибки показаний ЭБУ. Если проверка не дала результатов, осуществляется прозвон всех электроцепей на схеме прибора. Некоторые потребители после обнаружения ошибки отключают клемму аккумулятора, полагая, что это позволит удалить код ошибки из памяти.

Избавиться от неполадки в ЭБУ нельзя методом отключения АКБ, так из памяти устройства удалится только код ошибки, сама неисправность останется.

Ремонт электронного модуля выполняется посредством проведения следующих действий:

1. Выявление места повреждения в функционировании модуля.
2. Повторное измерение параметров сопротивления.
3. Поиск точки крепления электропроводника.
4. Подключение кабеля с нужным сопротивлением параллельным образом посредством паяльника. Старый провод можно не отключать.

Если это не помогло избавиться от ошибок в работе модуля, надо обратиться за помощью к мастерам. Качество проведения ремонта блока влияет на его ресурс эксплуатации, а также безопасность машины в целом.

Ремонт ЭБУ

Как указали выше, по одним только симптомам точно установить поломку блока нельзя. Поэтому перед ремонтом обязательно проводится диагностика ЭБУ, других блоков, систем и датчиков, проверка проводки. Когда точно установлено, что причина в ЭБУ и она носит не программный характер, производится ремонт:

1. Снятие блока, прозвонка контактов.
2. Вскрытие и внешний осмотр платы для обнаружения физических неисправностей: обрывы, поврежденные детали и т. д.
3. Замена поврежденных элементов, восстановление пайки, дорожек и др. подобные работы.
4. Замеры напряжения, диагностика.
5. Сборка и герметизация.

Если проблема по программной части, разборка блока может и не потребоваться. В некоторых случаях помогает перепрошивка ЭБУ или наоборот откат к заводским настройкам. Но в любом случае точную причину можно обнаружить только после качественной диагностики и проверки осциллографом.

Если у вас возникли подозрения, что ЭБУ сбоит, обращайтесь на диагностику к нашим партнерам. Специалисты установят причину проблем и при необходимости сделают ремонт ЭБУ (как программной, так и аппаратной части). Найти ближайших партнеров АДАКТ можно на карте ниже.

Рекомендуем посмотреть

Цены на чип-тюнинг

Отзывы водителей

Найти специалиста

Как управляются стекла в вашем авто

Задумывались ли вы, какой механизм поднимает и опускает окна вашего автомобиля вверх и вниз? И как должен работать блок управления стеклоподъемниками?

Механизм подъема устроен так: небольшой электродвигатель крепится к червячной передаче, после которое установлены еще несколько других зубчатых колес, чтобы достичь большого передаточного числа. За счет этого маломощный исполнительный двигатель создает достаточный крутящий момент для поднятия окна.

В современных автомобилях цепи управления двигателей стеклоподъемников всех дверей заведены в специальный электронный блок управления стеклоподъемниками. Он обычно совмещает в себе также функции управления положением зеркал и дверных замков.

В некоторых автомобилях управление всеми этими функциями плюс управление положением сидений совмещено в одном блоке, называемом «блоком контроля тела».

Обобщенная распиновка ЭБУ

Январь-5.х:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

VS-5.1:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

Mikas-7.1:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 42 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание от главного реле (+12В)

Mikas-7.6:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 47 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм)
• 37 контакт ЭБУ — Питание главного реле (+12В)

Bosch MP-70:

• 19 контакт ЭБУ — Масса
• 55 контакт ЭБУ — К-Line
• 27 контакт ЭБУ — Включение зажигания (+12В)
• 18 контакт ЭБУ — Неотключаемое питание (+12В)
• 50 контакт ЭБУ — Разрешение программирования (+12В через резистор порядка 4КОм) — необходимо подавать только при записи FullFlash или области калибровок. Чтение — в режиме «диагностика на столе».
• 37 контакт ЭБУ — Питание главного реле (+12В)

Bosch 7.9.7:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (Масса)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Январь 7.2:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Январь 7.2+:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 10.3:

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 43 контакт ЭБУ — Разрешение программирования (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 11 (автомобили ГАЗ):

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Mikas 10.3+ (Mikas-11):

• 51,53 контакт ЭБУ — Масса
• 71 контакт ЭБУ — К-Line
• 13 контакт ЭБУ — Включение зажигания (+12В)
• 12 контакт ЭБУ — Неотключаемое питание (+12В)
• 44,63 контакт ЭБУ — Питание главного реле (+12В)

Siemens 5WY SIMK31 (2 разъема, автомобили Chery QQ):

• 1, 2 — масса ЭБУ
• 21 — питание главного реле +12В
• 22 — отключаемое питание +12В (замок зажигания)
• 44, 63 — неотключаемое питание +12В (АКБ)
• 77 — К-Линия

Bosch ME 7.9.9 (Chevrolet Captiva):

• 1,2,67,68 — масса ЭБУ (можно использовать любой из указанных контактов)
• 18 — неотключаемое питание +12В (АКБ)
• 39 — отключаемое питание +12В (замок зажигания)
• 38 — К-Линия

Bosch MG 7.9.8 (автомобили с АКПП):

• Разъем А (маленький)
• 11, 56 — +12В
• 59 — К-Линия, двигатель
  Разъем B (большой)
• 1, 2, 3 — масса ЭБУ (достаточно подключить любой из указанных контактов)
• 84 К-Линия, АКПП
  Соответствующую К-Линию необходимо подключать в зависимости от того, с чем необходимо производить операции (с процессором АКПП или двигателя).

Siemens SIMK31:

• 1, 2 — масса ЭБУ
• 21 — питание главного реле +12В
• 22 — отключаемое питание +12В (замок зажигания)
• 44, 63 — неотключаемое питание +12В (АКБ)
• 77 — К-Линия

Siemens SIM2K-47 (boot режим):

• Разъем B (большой)
• 1, 3, 5 — масса ЭБУ (достаточно использовать любой из контактов)
• 2, 4, 6 — +12В
• 75 — К-Линия

Просмотры:
22

Устройство и принцип работы ЭБУ

Корпус ЭБУ служит для защиты электронных компонентов от влияния внешних факторов: влаги, механических повреждений и частично от температурных перепадов. Если блок размещается в подкапотном пространстве, корпус делается из алюминия. Если же контроллер расположен в салоне автомобиля, где меньше неблагоприятных воздействий, внешняя оболочка будет скорей всего пластиковой.

ЭБУ Chevroelt AVEO в кузове T300
ЭБУ BOSCH M7.9.7

Плата, которая находится внутри корпуса, напоминает материнскую плату любого компьютера или ноутбука, и даже содержит аналогичные элементы. Кроме того, блок управления имеет три типа памяти.

1. Программируемое постоянно запоминающее устройство, оно же ППЗУ. Здесь хранится ПО для выполнения всех задач.
2. Оперативная память, она же ОЗУ. Как и в компьютере, оперативная память нужна для обработки поступающей информации в реальном времени. Оперативная память ничего не фиксирует дольше, чем длится обработка данных.
3. Электронно репрограммируемое запоминающее устройство или ЭРПЗУ. Это полупостоянная память, где фиксируются данные, меняющиеся со временем: пробег, расход топлива, коды доступа и т.д.

ПО или программное обеспечение – это пакет специфических программ, необходимых для управления всеми системами конкретного автомобиля. Под каждую модификацию создается свое ПО, чтобы блок управления работал корректно. Оно бывает двух типов: функциональное и контрольное.

1. Функциональное ПО – это и есть те самые программы, которые предназначены для управления всеми подотчетными системами автомобиля. Они работают с данными, поступающими от датчиков, обрабатывают эти данные в соответствии с заложенными алгоритмами и выдают команды на связанные системы для регулировки их работы.
2. Контрольное ПО – это отдельные элементы, в которых происходит сравнение данных, полученных от датчиков, с контрольными показателями, а затем поиск ошибок и передача информации об этих ошибках на ЭБУ. В зависимости от серьезности этих ошибок, блок управления либо корректирует работу систем автомобиля, чтобы устранить причину, либо включает информационные пиктограммы на панели управления (например, значок масла или Check Engine), либо вообще блокирует работу двигателя.
