Топливный фильтр киа сид: где находится, замена

Замена на разных видах двигателей

Независимо от того, какой марки и года выпуска ваш автомобиль, потребуется стандартный комплект инструментов для демонтажа и монтажа фильтрующего элемента:

• рожковые ключи;
• отвёртка с тонким плоским лезвием;
• пассатижи;
• WD-40;
• чистую ёмкость для топлива;
• ветошь.

Как снять фильтр с карбюраторного мотора

Процедура максимально облегчена тем, что фильтр установлен в подкапотном пространстве автомобиля. То есть достаточно дождаться, когда двигатель остынет, после чего начать демонтаж.

Порядок работ после стравливания давления в топливной системе выглядит так:

1. Открыть капот.
2. У бачка с тормозной жидкостью, вблизи карбюратора, находится сам фильтр.
3. Открутить хомуты крепления двух шлангов.
4. Снять топливные шланги по бокам. Возможно подтекание топлива, поэтому лучше заранее подставить под отверстия ёмкость или подложить ветошь.

Отсоединение топливных магистралей Соответственно, монтаж нового элемента производится в обратном порядке.

Как снять топливный фильтр на инжекторных моделях авто

Работа будет несколько труднее, чем в предыдущем случае. На инжекторах деталь расположена под днищем, поэтому предварительно потребуется либо загнать машину на смотровую яму, либо высоко поддомкратить.

При этом меры предосторожности будут такими же, как и при работе с карбюраторными моторами: перед демонтажом нужно будет стравить давление в системе. Далее работы проводятся по схеме:

1. По центру задней балки найти топливный насос.
2. Обычно открутить гайки с первого раза бывает сложно, поэтому рекомендуется сначала смазать соединения жидкостью WD-40.
3. После этого открутить две соединительные гайки и снять топливные трубки (заранее подставить ёмкости для слива остатков горючего).
4. С кронштейна снять фильтр вместе с уплотнительными резинками.
5. После чего можно на освободившееся место устанавливать новый.

Главное — создать удобные условия для работы

Зачем он нужен

Существует фильтр грубой очистки, который идет первым от бензобака. Ведь сначала открывается крышка, где находится топливный бак, туда вставляется пистолет, нажимается волшебная кнопочка и топливо течет. Да, попутно это забирает много ваших денег, но что поделаешь. Расположение бака может быть слева и справа, но это особой роли не играет. Грубая очистка, представляющая собой сетку, которая задерживает крупные частицы мусора.

Затем следует фильтр тонкой очистки. Именно про него мы будем говорить. Такой элемент называют топливным фильтром. С его помощью задерживаются мелкие частицы. Но даже они могут проникать в ваш дизельный мотор или бензиновый инжектор.

Пыль, грязь, мусор, элементы ржавчины. Все это может проникать в систему, из-за чего оказывается забитый патрубок, трубка, клапан, топливный шланг, узлы бензонасоса. Ничего хорошего из этого не выйдет, если не будет произведена своевременная замена.

Чтобы понимать, как заменить фильтр, какой элемент выбрать и как подобрать аналог тому устройству, которое вы собираетесь менять, нужно иметь хотя бы элементарные представления про столь важный компонент автомобиля.

Предлагаю начать с разновидностей.

Виды

Современные топливные фильтры, устанавливаемые на автомобили Форд Фокус, Ниссан Альмера, Хендай Солярис, Нексия, Мазда, Опель, BMW e60, Рено Логан и Меган, Киа Рио и множество других, имеют минимум две степени очистки.

• Первая степень. Это грубое очищение, позволяющее избавиться от крупных загрязнений. Не путать с обычной сеткой в баке, которая не везде есть.
• Вторая степень. Тонкая очистка. Это основная задача, которая ложится на плечи фильтра.

И тут у вас наверняка возник главный вопрос — где находится фильтрующее устройство? Я не знаю. Нет, я могу ответить, но если вы мне назовете конкретно, какая марка вашего авто или какого года выпуска. Ведь на той же Нива Шевроле, разных моделях Опель, Тойота, Мазда, на Фольксвагене Пассат Б3, а также на отечественных ВАЗ 2114, 2112 и 2110 расположение может отличаться.

Однако они всегда находятся где-то между двигателем и бензобаком, поскольку задача фильтра — предотвратить попадание загрязнений в мотор, пока топливо двигается от бака к мотору. А что находится в самом бензобаке? Верно, устройство грубой очистки. Это дополнительный фильтрующий элемент, чтобы всякие недобросовестные АЗС не портили вам вашу машину.

Теперь что касается самих видов фильтров. Какой элемент будет стоять на автомобиле? Это зависит от типа двигателя. Их, как вы знаете, три. Если не считать электромоторы. Ну там потребности в топливном фильтре нет, как вы понимаете.

Потому различают три вида фильтров:

• карбюраторные;
• дизельные;
• инжекторные.

Расположение

Вот купили вы себе новенький седан и думаете, что для этого двигателя пора бы поменять фильтр. Хотите выбрать лучший? Ну тогда присмотритесь к устройствам Cummins (Камминз). Mann, Герц (Herz). Они неплохо себя зарекомендовали, да и стоят достаточно немного.

Вы наверняка знаете, дизельный у вас мотор, инжекторный или карбюраторный

Это важно, чтобы понять расположение фильтра тонкой очистки, то есть нашего сегодняшнего героя

1. Карбюратор. В этих моторах ТФ (топливный фильтр) ставят перед самим карбюратором, и часто находится в прозрачном корпусе, чтобы контролировать загрязнение. Это самые элементарные устройства, ведь карбюратор наименее требователен к качеству горючего.
2. Инжектор. Здесь используют форсунки, а потому требуется высококачественная фильтрация. Да и топливо подается под большим давлением. Потому фильтры заключают в прочные корпусы из металла. ТФ приходится регулярно обслуживать, чистить и следить за его состояние. Их ставят преимущественно под днище машины, чтобы было проще демонтировать и менять.
3. Дизель. Дизельный двигатель тоже нуждается в качественно очищенном горючем, поскольку система достаточно чувствительная. Дизельное топливо отличается повышенным содержанием влаги, нежели бензиновый состав. ТФ разработан так, чтобы фильтровать мусор и удалять скапливающуюся влагу. Для этого предусмотрен сепаратор. Расположение достаточно простое — между двигателем и насосом, который качает топливо.

Любая топливная система обязательно должна включать в себя ТФ. Меняют их в сборе, то есть нет смысла снимать сами фильтрующие элементы (обычно это специальная бумага), оставляя пластик или металл. Обязательно смотрите на номер и артикул того фильтра, который установлен на вашу машину, сверяйтесь с руководством по эксплуатации от завода. Это единственный источник правдивой информации касательно обслуживания конкретно вашего автомобиля в этой комплектации и с этим типом двигателя.

Регулярность замены

Существуют определенные сроки эксплуатации, прописанные производителями. Но по факту, учитывая качество топлива и состояние дорог, желательно смотреть на продолжительность пробега и состояние мотора. Это значит лишь одно: конкретных дат вам никто не назовет. Отсюда вывод: если забит топливный фильтр, то его надо менять. Это операция не столь дорогая, чтобы подвергать риску состояние всей машины.

Рекомендуем: Почему не работает панель приборов ВАЗ-2115: ремонт

Если какой-либо из этих элементов не будет подаваться в камеру сгорания в надлежащих количествах и в надлежащее время, ваш двигатель не будет работать ровно и может остановиться в самое неподходящее время. Карбюратор смешивает достаточное количество воздуха и топлива вместе и направляет смесь в камеру сгорания.

Плохое топливо – газ будет устаревать всего за 30 дней, особенно топливо, смешанное с этанолом, как и во многих областях. Этанол притягивает влагу с течением времени, и влажность разбавит газ. Разбавленный газ может привести к остановке вашего двигателя.

Газовый колпачок – многие газовые колпачки также функционируют как вентиляционное отверстие топливного бака, позволяющее воздух поступать в бак в качестве топлива. Вентиляция может засориться и предотвратить попадание воздуха в резервуар, что приводит к плохому потоку топлива в двигатель.

Все эти элементы соединяются между собой топливопроводом, по которому горючее поступает в устройство подачи (впрыска) его (топливо-воздушной смеси) в цилиндры двигателя.При этом эффективность работы автомобильного мотора во многом зависит от качества горючего, за очистку которого отвечает топливный фильтр.

Признаки неисправности топливного фильтра.

• Подергивание машины при увеличении оборотов. Если ничего не предпринять, на небольшой скорости будут явно ощутимы рывки.
• Сложности с пуском двигателя и снижение его мощности.
• Автомобиль самостоятельно глохнет на холостых оборотах.
• Увеличенный расход топлива.
• Нестабильная работа двигателя.

Если вы запланировали замену забитого фильтра в машине, вам необходимо придерживаться определенных советов при выполнении этой работы:

• менять засоренный фильтр лучше на открытом воздухе, так как в гараже могут собраться легко воспламеняемые испарения;
• обязательно держите под рукой огнетушитель на всякий случай;
• не курите при замене фильтра;
• в топливопроводе после выключения двигателя сохраняется высокое давление, поэтому его необходимо стравить перед тем, как менять топливный фильтр своими руками;
• снимите клеммы с аккумулятора для исключения искры.

Что такое топливный фильтр

Топливный фильтр — это необходимый элемент любой топливной системы любого автомобиля. Его главная задача — пропускать через себя топливо и отсеивать частицы пыли, грязи, ржавчины и примесей. То есть проводить фильтрацию горючего перед его подачей в двигатель. Если бы не работа фильтра, то все осадки и отложения, которые имеются в горючем, забивали бы отверстия в камерах мотора, что приведёт к быстрому выходу из строя силового агрегата.

Топливные системы выпускаемых сегодня автомобилей можно разделить на три категории:

• карбюраторные;
• инжекторные;
• дизельные.

В каждой из них есть свои особенности строения и функционирования.

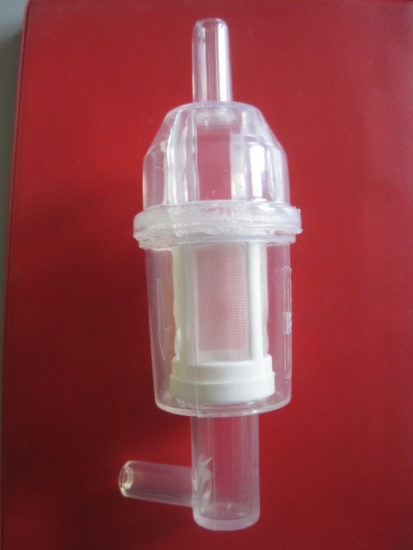

Фильтр очистки для карбюраторных автомобилей

Работая совместно с карбюратором, фильтр получает от бензонасоса горючее и очищает его от примесей. Задача заключается в задержании даже самых мелких частиц, так как очень высок риск забивания отверстий жиклёров.

Сам он обычно изготавливается из прозрачного нейлона, чтобы автовладелец мог визуально определить степень его загрязнений. Качество фильтрования не выше 20 мкм.

Имеет простейшую конструкцию и посредственные характеристики очистки

Фильтр для инжекторов

Фильтрующий элемент выполнен из стали или легкосплавных материалов, так как только такое исполнение позволяет выдержать высокое давление в системе. Инжекторные моторы очень капризны относительно качества потребляемого горючего, поэтому расходники имеют высочайшее качество фильтрации — от 5 до 10 мкм.

Под сеточкой располагаются картонные вкладыши

Фильтрация дизельных систем

Топливные фильтры также предоставляют очень качественную степень очистки. При этом (из-за состава дизельного топлива) они обладают устройствами для выявления влаги. При накапливании критического количества конденсата в салоне автомобиля срабатывает сигнализатор.

Литой корпус и два штуцера для подключения шлангов. Не разборная конструкция

Особенности топливных фильтров для дизельных двигателей

Вода в дизельном топливе – это давно известная проблема, и она имеет несколько причин возникновения. Свободная вода отделяется от топлива, как правило, при помощи фильтров-сепараторов.

Топливные фильтры низкого качества часто плохо задерживают воду и она просто проходит сквозь них. Затем вода вместе с топливом поступает в систему впрыска. В результате, нарушается процесс горения смеси и возникает коррозия, поскольку даже небольшое количество воды быстро приводит к повреждению чувствительной инжекторной системы.

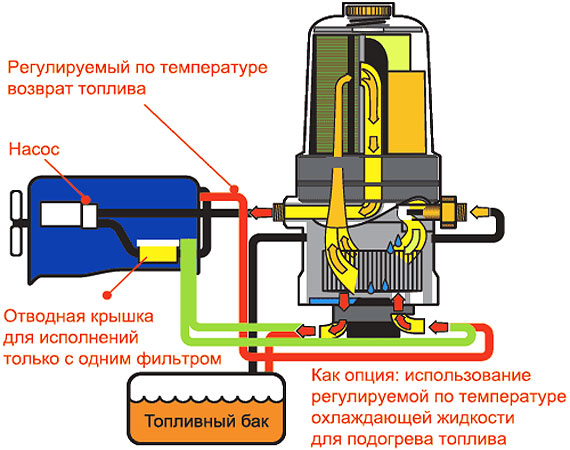

Еще одно важное требование к фильтру для дизельного топлива – он должен сохранять работоспособность и при очень низких температурах. Холод вызывает в дизельном топливе кристаллизацию парафина, который может забить обычный фильтр

Качественные топливные фильтры предотвращают это, возвращая в фильтр подогретое топливо. Специальный элемент, встроенный во многие фильтры, контролирует температуру топлива и обеспечивает оптимальную смесь подогретого топлива и топлива из бака.

А вот что может произойти с фильтрами без элемента, контролирующего температуру: поскольку без циркуляции топливо не нагревается, то оно становится вязким, и к тому же в нем появляются кристаллы парафина. Они попадают в фильтр и забивают его. Постепенно топливо перестает поступать в систему впрыска, в результате чего двигатель теряет мощность и глохнет.

Chevrolet Cruze

Chevrolet Cruze – один из самых популярных автомобилей. Именно эта машина заслужила идеальную репутацию благодаря высокому уровню надежности и оптимальным техническим характеристикам

Однако для того чтобы отметить все ее преимущества, крайне важно поддерживать топливную систему в идеальном состоянии

Итак, где находится топливный фильтр на Шевроле-Круз и какой подход требуется для поддержки его исправного состояния? Интересно отметить, что Chevrolet не устанавливает такой элемент, как топливный фильтр. Полноценный агрегат у Cruze заменяется обычной сеточкой, ответственной за фильтрацию используемого топлива. Сеточку можно условно назвать топливным фильтром.

Автомобильный производитель отмечает, что бензонасос устанавливают на весь срок эксплуатации автомобиля. По данной причине его замена оказывается нецелесообразной. Несмотря на это, низкое качество дизельного топлива и бензина в России способствуют необходимости знать, где находится топливный фильтр, как его менять.

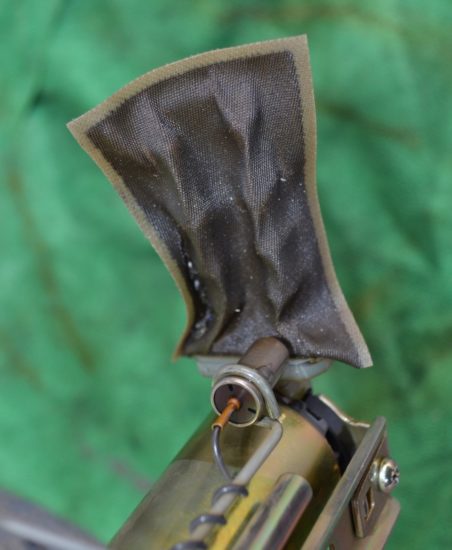

Когда менять сеточку для фильтрации топлива

Замену рекомендуется проводить при появлении нежелательных признаков, связанных с автомобилем и запуском мотора:

• отсутствие слаженной работы мотора;
• потеря мощности силового агрегата и чувство «провалов» при надавливании на педаль газа;
• снижение динамичности машины;
• дерганья при резком нажатии на педаль газа.

Всех четырех вышеперечисленных признаков достаточно для того, чтобы задуматься о замене фильтрующей сетки. В большинстве случаев установка новой сетки рекомендуется после 60 тысяч километров пробега.

Как проводить замену

Перед самостоятельным проведением мероприятия рекомендуется внимательно изучить инструкцию для того, чтобы знать не только, где расположен топливный фильтр, но и успешно справиться с заменой.

Первый этап – это подготовка. Только после соответствующих подготовительных мероприятий можно проводить процедуру по замене фильтра (сеточки). Лучше всего использовать оригинальное изделие от компании Chevrolet, но можно выбрать и отечественную продукцию. Учитывая разные мнения, можно понять, что выбор зависит только от предпочтений автолюбителя. Отечественные фильтрующие сетки всегда выпускаются с учетом особенностей российского топлива, поэтому их служба может быть длительной и успешной.

Основные работы рекомендуется проводить перед скидыванием давления в топливной системе. Для этого нужно выключить зажигание и демонтировать предохранитель блока. После выполнения поставленной задачи нужно позволить поработать мотору какое-то время. Только после того, как машина заглохнет, давление удастся сбросить.

Итак, как в дальнейшем проводить мероприятия по замене фильтра:

Люк для бензонасоса Chevrolet Cruze отсутствует, поэтому для того, чтобы добраться до него, придется демонтировать весь бак.
К насосу с помощью жгута подключены провода, которые нужно осторожно отсоединить.
Теперь удастся увидеть несколько патрубков, по которым топливо поступает в насос и выходит из него. Патрубки с фиксаторами отсоединяют плоской отверткой.
На следующем этапе отсоединяют крышку бензонасоса, действуя крайне осторожно и поворачивая фиксирующий диск против часовой стрелки

Откручивают фиксирующий диск, а затем – насос.
На бензонасосе находятся разъемы, которые нужно отсоединить. Кроме того, с корпуса отжимают четыре защелки.
Верхняя часть топливного насоса должна быть снята без проблем.
Если проблемы с двигателем обусловлены фильтрующей сеткой, можно отметить наличие грязи. Очистка детали не поможет, поэтому сеточку придется заменить и установить все детали в обратной последовательности.

Успешная замена фильтрующей сетки на Chevrolet Cruze может быть проведена даже самостоятельно!

Процесс замены

Не имея опыта или знаний по замене детали, вы навредите системе авто. Установка топливного фильтра относительно несложный процесс, придерживаясь действий в инструкции, с ним справится и начинающий автолюбитель.

Что приготовить?

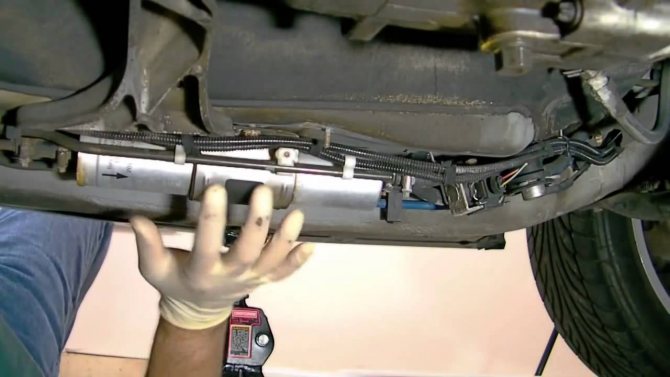

Если компонент расположен под дном авто, понадобится заехать на яму. Перед тем как его снять, подготовьте:

• новый элемент очистки (покупайте те фильтры, которые изготовлены производителем авто, или которые советует устанавливать);
• набор гаечных ключей;
• шлицевая и крестообразная отвертка;
• ветошь.

Приступаем к замене

В инструкции описан процесс смены неразборного фильтра топлива для любого авто. В зависимости от конструктивных особенностей транспорта, могут быть некоторые различия в процессе. Если в автомобиле установлен элемент в сборе с бензонасосом, советуем ознакомиться с рекомендациями от производителя. Компании советуют менять фильтр вместе с насосом топлива.

1. Определитесь с расположением ТФ. В дизельных и карбюраторных авто деталь находится в подкапотном пространстве, либо под низом или в баке с бензонасосом (в бензиновых машинах).
2. Вне зависимости от места расположения, снимите предохранитель насоса топливного и подождите, пока автомобиль не заглохнет. Это делается с целью убрать давление в системе.

3. Теперь для предотвращения возгорания во время процесса замены, снимите минусовую клемму аккумуляторной батареи.

4. Затем смотрим на фильтр, и определяем метод крепления к бензопроводу (крепление может быть впускным или выпускным). Здесь используются болты или защелки, в зависимости от авто. Запомните, в какой последовательности все находится, чтобы не перепутать при установке нового ТФ. Если возможно, сфотографируйте на телефон место установки фильтра. Не забудьте о расположении уплотнительных резинок и прокладок.

5. Взять подготовленную тряпку и обернуть ею элемент очистки топлива, поскольку из него вытечет немного бензина. При помощи крестообразной отвертки или гаечного ключа отсоедините топливный фильтр с места крепления. Теперь его можно снять.

6. Новый компонент устанавливайте в таком же положении, в котором был установлен старый (поможет стрелка на фильтре, показывающая направления бензина).
7. Подключаете бензопровод, заранее проверив целостность патрубка. Если патрубок поврежден, замените.
8. Теперь осталось установить на место предохранитель насоса горючего и подключить клеммы АКБ.
9. Попробуйте завести автомобиль. С первого раза это может не получиться, поскольку давление в системе было спущено. Включите зажигание на 30-60 секунд, затем попробуйте завестись.

Внимание! Уделите внимание технике безопасности! Когда производится замена топливного фильтра, курение в помещении запрещается. Также гараж желательно проветрить.

Устройство и принцип работы фильтров очистки дизельного топлива

Прежде чем дизельное топливо будет использовано по назначению, его очищают от загрязнений и воды. Это необходимо, так как в форсунки и цилиндры топливо поступает под большим давлением. Посторонняя пыль в этом случае превращается в абразив, быстро выводя из строя детали. Грязное топливо — основная причина преждевременных отказов дизельных моторов. В их системах питания обычно установлены два топливных элемента: грубой и тонкой очистки. Решения с одной или тремя ступенями фильтрации встречаются реже. Разделение функций между фильтрами тонкой и грубой очистки не догма. Например, удаление воды из топлива может быть возложено как на первый, так и на второй или на оба сразу. Все зависит от конструкторского решения.

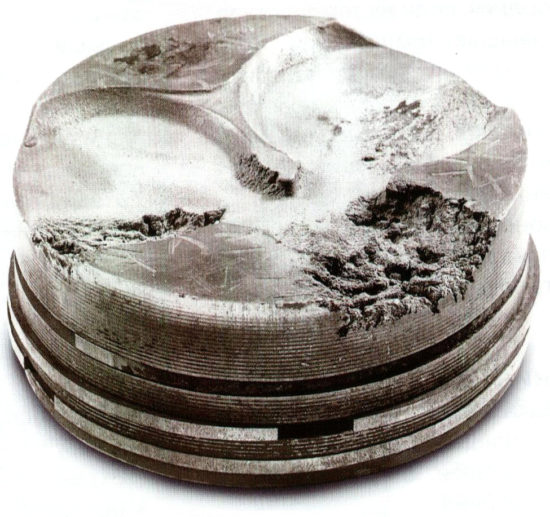

Грязное топливо — основная причина преждевременных отказов насоса, форсунок, поршней и цилиндров дизельных моторов

Фильтр грубой очистки топлива (ФГОТ) удерживает крупные посторонние частицы диаметром примерно 100–300 мкм. Более мелкие фракции останавливает фильтр тонкой очистки (ФТОТ). Размер улавливаемой пыли зависит от требований, предъявляемых к топливу мотором. Так, двигателям самой прогрессивной системы Common Rail, форсунки которых работают под давлением до 2,5 тыс. атмосфер, необходимо самое чистое топливо. Допустимый размер посторонних частиц для них не крупнее 3–5 мкм. Обычные дизельные моторы с плунжерными топливными насосами высокого давления (ТНВД) менее «капризны», так как рабочее давление топлива в них значительно ниже. Место ФГОТ в системе питания — до предварительного насоса, подающего топливо в нагнетатель (топливный насос высокого давления). ФТОТ размещают перед ТНВД.

Фильтр грубой очистки дизельного топлива устанавливают до предварительного насоса, тонкой — перед топливной аппаратурой

Устройство фильтров грубой очистки дизельного топлива

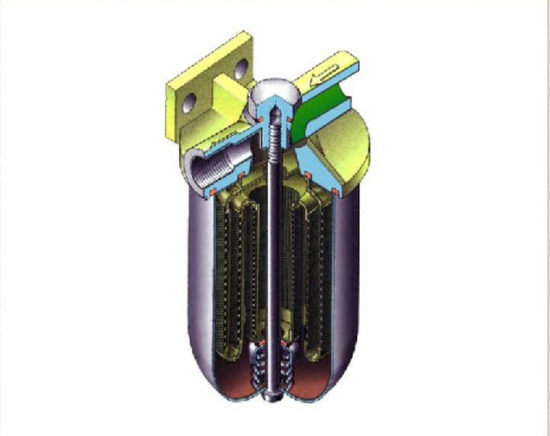

Распространённая конструкция ФГОТ представляет собой разборный стакан со сменным фильтрующим элементом.

Распространённая конструкция ФГОТ— разборный стакан со сменным фильтрующим элементом

В фильтре-отстойнике чистящий элемент выполнен в виде сетки. Внутри стакана могут размещаться дополнительные элементы, улучшающие функционирование: отражатель, успокоитель и пр.

В фильтре-отстойнике фильтрующий элемент выполнен в виде сетки

В некоторых автомобилях используются неразборные универсальные прямоточные ФГОТ в прозрачном пластиковом корпусе, внешне похожие на бензиновые. Например, в Mercedes-Benz W124 установлен фильтр WK 31/5.

Прямоточный фильтр грубой очистки дизельного топлива похож на бензиновый

Устройство фильтров тонкой очистки дизельного топлива

Принципиально они отличаются свойствами фильтрующих элементов и размером удерживаемой пыли. Фильтрующий элемент — главная деталь ФТОТ. Кроме него, фильтр может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия.

Кроме фильтрующего элемента ФТОТ может быть оборудован сепаратором для отделения влаги от топлива, краном для слива накопившейся воды и датчиком её наличия

Конструктивно элементы эти выполняются как неразборными, так и разборными. Во втором случае в качестве сменного элемента используется либо картридж, либо патрон. Картридж — бескорпусной сменный элемент из фильтровальной бумаги или другого мелкопористого материала — устанавливают в корпус из пластика, алюминия или стали. Патрон ФТОТ — тот же картридж, но размещённый внутри собственного корпуса. Некоторые топливные патроны можно использовать и для очистки масла. Топливный фильтр образуют два элемента: патрон и крышка.

Неразборный фильтр тонкой очистки собран в закрытом корпусе При необходимости заменяют лишь картридж разборного фильтра Внутри разборного фильтра находится сменный картридж Патронный фильтр состоит из крышки и патрона Сменный элемент патронного типа — тот же картридж, собранный в отдельном корпусе

Когда пора менять

Вы можете купить себе новый ТФ буквально сразу, как приобрели машину с салона или взяли с рук. Но через сколько его можно или нужно менять?

Если вы поменяете ТФ на подержанном авто сразу, как только переоформите его, ничего плохого не случится. Неизвестно какой там стоял фильтр до этого и сколько он уже накатал километров и как давно его менял предыдущий владелец.

Периодичность замены ТФ может существенно отличаться в зависимости от целого ряда факторов:

• состояние автомобиля;
• стиль вождения;
• условия эксплуатации;
• работа топливной системы;
• качество проводимого ремонта, касающегося двигателя и топливной системы;
• качество АЗС, на которых заправлялся предыдущий владелец подержанного авто;
• тип двигателя;
• мощность мотора и пр.

Только конкретное руководство по эксплуатации может вам ответить. И то, как часто меняется ТФ, зависит от вас конкретно.

Вообще, скажу я вам, многие считают, что на дизельных машинах ТФ меняют каждые 30 тысяч километров пробега, а на бензиновых — от 60 до 100 тысяч километров. А некоторые автопроизводители вовсе говорят, что установленный с завода фильтр прослужит столько же, сколько сама машина.

Увы, но эти цифры далеки от истины. Почему? Все просто. Здесь учитывается идеальное условие эксплуатации. То есть ровные дороги, высококачественное топливо, размеренный стиль вождения и так далее. Что из этого есть у вас? Лично у меня проблемы по всем пунктам, поскольку ездить по нашим дорогам подобным образом невозможно, даже при большом желании.

Потому реалии таковы, что дизельные фильтры меняют каждые 10-30 тысяч километров, а бензиновые — 20-60 тысяч. Да, есть исключения, когда машина редко эксплуатируется, водитель предельно аккуратный и заправляется на самых лучших АЗС. Тут фильтр действительно может прослужить все 50-100, а то и больше тысяч километров.

Дам один далеко не самый плохой совет. Учитывайте пробег и сопоставляйте с условиями эксплуатации автомобиля. Так вы точно будете понимать, как часто следует менять ТФ.

Автомобиль — это настолько продвинутое изобретение, что он сам подаст признаки, свидетельствующие о необходимости замены.

Машина говорит «Пора!»

Есть топливный датчик, показатели температуры двигателя, выхлопная система, отзывчивость педали газа и прочие источники информирования о состоянии фильтрующего устройства.

Когда машина говорит о возникших проблемах, водитель сразу же меняет расходники. После замены все возвращается к прежнему состоянию и так до следующего обслуживания.

Когда менять? Тогда, когда автомобиль выдает следующее:

• двигатель работает неровно, чувствуются сбои;
• при нажатии на педаль газа ощущается потеря мощности;
• резко растет расход топлива при нормальных условиях эксплуатации;
• из выхлопной трубы валит дым;
• симптоматика проявляется по нарастающей.

Перед тем как поменять ТФ, обязательно загляните в руководство по эксплуатации, посмотрите видео и точно определите, где стоит фильтрующее устройство конкретно в вашем случае.

На самом деле заменить фильтр своими руками не составляет проблем в большинстве машин. Хотя на некоторых снятие требует помощи специалистов. Не знаю почему, для меня это загадка, но некоторые автопроизводители ставят фильтры в такие глубокие и труднодоступные места, что диву даешься. Видимо, это специально для того, чтобы вы обращались в специализированный автосервис. Других объяснений тому, где стоит ТФ, я найти не могу.

Еще один важный вопрос — это цена. Как вы думаете, сколько стоит ТФ? Немного. Нет смысла покупать на недорогой автомобиль какой-то супер дорогой фильтр. Есть рекомендации относительно характеристик фильтр, предусмотренных заводом. Им и следуйте. Можете даже сравнить фильтр по фото и найти себе точно такой же, если предыдущий работал отлично, но его ресурс уже иссяк.

Надеюсь, статья была полезной и доступной. Пишите свои комментарии, оставляйте отзывы и задавайте вопросы. Будем на них отвечать.

Watch this video on YouTube

Подписывайтесь, приглашайте своих друзей и не забывайте о нас!

Этапы очистки дизтоплива и виды фильтров

Первым препятствием на пути взвесей в горючем служит фильтрующий элемент в топливном баке автомобиля. Как правило, он представляет собой каркас, запаянный в сетку, которая и является преградой для твёрдых частиц. Такой тип очистки не может предотвратить попадание в топливную аппаратуру мелких частиц, воды, парафинов и смол.

Но благодаря ему отсеивается большая часть крупных элементов – продуктов коррозии и мусора. Они присутствуют в любом топливном баке. Это препятствует засорению магистралей низкого давления, а также значительно увеличивает срок эксплуатации фильтра грубой очистки.

В большинстве случаев замена данного элемента не регламентируется производителем, но делать это рекомендуется. Срок его службы напрямую зависит от новизны автомобиля, его технического состояния и качества топлива. Сетчатый элемент в баке автомобиля является самым дешёвым звеном во всей цепи подачи топлива в двигатель, но не менее важным, поэтому не стоит пренебрегать его проверкой и при необходимости заменой.

За второй этап отвечают фильтры «грубой» очистки топлива (фильтры-отстойники). Их название обуславливается наличием стакана-отстойника. В нижней части он оборудован успокоителем, благодаря которому удаётся удалить воду.

А в его верхней части находится сетчатый или пластинчатый фильтрующий элемент, позволяющий избавиться от частиц размером до 0,05 мм, оставшихся после первого этапа. Далее топливо поступает в топливный насос низкого давления (ТННД).

У данного типа фильтров предусмотрена сливная пробка для очистки стакана от конденсата и отстоя. Большинство фильтров-отстойников имеет разборную конструкцию. Такое устройство топливного фильтра дизельного двигателя обеспечивает возможность промыть и, если необходимо, заменить фильтрующий элемент и тем самым восстановить эффективность очистки.

Особым видом фильтров на этом этапе являются подогреваемые сепараторы для дизтоплива. Их цена значительно выше, чем у обычных фильтров-отстойников, но качество очистки горючего более эффективно, а подогрев решает проблему парафинов. Они способны удалить до 95%!воды и примесей из дизельного топлива.

Процесс очистки начинается с этапа прогрева топлива, предотвращающего кристаллизацию парафинов и воды. Далее под действием центробежных сил, возникающих при закручивании эмульсии, проходящей через специальные каналы, вода и примеси отделяются и оседают в стакане-отстойнике.

Для отделения более мелких частиц используется принцип изменения направления потока, который реализуется при помощи лопастей сепаратора. Заключительным этапом служит гофрированный картридж, удаляющий мельчайшие твёрдые частицы.

Часто встречаются фильтры «грубой» очистки, соединённые с подкачивающим насосом или фильтром «тонкой» очистки.

В большинстве случаев загрязнение фильтров «грубой» очистки не будет ощущаться при эксплуатации автотранспорта, т.к. производительность ТННД всегда выше, чем необходимо для стабильной работы двигателя. Поэтому, чтобы предотвратить дорогостоящий ремонт, необходимо своевременно удалять скопившуюся воду и мусор из отстойника и не игнорировать необходимость замены фильтрующего элемента.

Заключительным препятствием для топлива до его поступления в дизельный двигатель служит фильтр «тонкой» очистки. Он позволяет избавиться от оставшихся на предыдущих этапах твёрдых частиц, которые не видны глазу, а также от образовавшихся смол. Ещё одной его функцией является защита двигателя от воздуха, попавшего в топливо на ранних этапах очистки.

Через клапан-жиклер воздух с излишками горючего отводится обратно в бак. Разность температур отводящейся смеси и топлива в баке способствует образованию конденсата и увеличению содержания воды. Функцию «тонкой» очистки на этом этапе выполняет сменный элемент, состоящий из специальной пористой бумаги.

Разновидности фильтрующих элементов

В зависимости от того, на какое топливо ориентировано транспортное средство, в него ставится конкретное фильтрующее устройство. Расскажем о них немного подробнее.

Фильтр для карбюратора

Поскольку карбюраторный двигатель отличается низким давлением, рабочая смесь попадает в мотор по специальным резиновым шлангам. Именно в них «врезается» фильтрующий элемент. Это может быть изделие из пластмассы либо металла. В изделии имеется 2 трубки (впуск/выпуск). В целях наибольшей надёжности шланги закрепляются при помощи специальных зажимов.

Фильтр для инжектора

Особенность этого элемента — передача ключевой функции на центральный электронный блок. Рабочая смесь поступает в двигатель под высоким давлением, а это предполагает наличие металлических топливопроводов высочайшего качества. Если говорить о самом топливном насосе, то он производится из стали либо иных особо прочных металлов. В качестве соединителей используются резьбовые элементы.

Фильтр для дизеля

Топливо для дизельного двигателя считается самым «грязным» из существующих сегодня, оно предполагает повышенную очистку от всевозможных примесей. Наибольшую опасность внутренним элементам автомобиля несут парафины. Они, трансформируясь в кристаллы, засоряют основные зазоры у деталей. А потому на транспортные средства, работающих на солярке, как правило, ставится два фильтрующих устройства – главное и дополнительное. Это позволяет очищать топливо от ненужных примесей на 100%.

Разновидности фильтров

Кроме того, фильтрующие элементы, устанавливаемые на транспортные средства, различаются по следующим характеристикам:

• степень очистки (грубая/тонкая);
• вид кожуха (металл/пластмасса);
• рабочее давление (высокое/низкое);
• тип горючего (солярка/бензин).
