Устройство гелевого аккумулятора

Определение гелевых аккумуляторов

Гелевая аккумуляторная батарея изготавливается при применении технологии Gel. В качестве основы применяются свинцовые пластины, между которыми электролит находится в гелевом состоянии. Отличительной чертой подобной батареи можно назвать полную герметизацию корпуса. При добавлении специальных присадок электролит превращается в гель.

Классические гелевые батареи представлены сочетанием следующих элементов:

1. Коррозионно-стойкие клеммы, которые предназначены для подключения нагрузки. Они изготавливаются при применении различных стандартов.
2. При изготовлении корпуса применяется ударопрочный полипропилен. Он обеспечивает длительную работу батареи в сложных условиях. Рассматриваемая конструкция не подлежит обслуживанию, поэтому нельзя допускать утечки электролита.
3. Конструкция имеет самоуплотняющиеся герметичные клапаны, которые требуются для отвода газов. Во время эксплуатации аккумулятора электролит может нагреваться, что приводит к образованию газов. Если не будет происходит их удаление, давление внутри корпуса возрастает.
4. Для повышения устойчивости конструкции к вибрации применяется конструкция из прочных скрученных в рулон элементов. При изготовлении применяется определенный сплав, который продолжает срок эксплуатации конструкции.
5. Повысить степень герметизации смогли за счет установки сепаратора из стекловолокна. Для повышения защиты устанавливается решетка из чистого свинца.

Какой уход требуется гелевому аккумулятору?

Нельзя пользоваться транспортным средством до полного разряда батареи. При снижении заряда элемент питания функционировать не прекращает. Однако емкость снижается, из-за чего АКБ не сможет принимать нужное количество энергии. Необходимо приобрести мультиметр и всегда держать его при себе. Это поможет вовремя обнаружить разряд аккумулятора, подключить ЗУ и произвести подзарядку.

Дополнительно рекомендуется выполнять такие действия:

• регулярно очищать корпус батареи от пыли и грязи;
• раз в 3 месяца полностью разряжать и ;
• контролировать правильность подключения клемм.

Как проверить гелевый аккумулятор в домашних условиях?

Для этого подойдет обычный тестер/мультиметр. Алгоритм проверки:

1. Снимите крышку с АКБ если таковая имеется.
2. Отсоедините минусовой провод от клеймы, а затем плюсовой.
3. Измеряющий прибор переведите в режим измерения напряжения.
4. Аккуратно соблюдая полярность подсоедините щупы прибора к контактам батареи.
5. На индикаторе отобразится уровень напряжения.

Если U равно 12,8-12,9 вольт, то нормально.

12,6 V – говорит о том, что зарядка составляет около 75%. Напряжение 12,3 V свидетельствует о том, что потребуется подзарядка ведь элемент питания заряжен на 50%.

Проверка с помощью нагрузочной вилки

В момент приобретения АКБ проверяется нагрузочной вилкой. Это устройство забирает какую-то часть тока. В итоге напряжение не должно упасть ниже 9 вольт. Время теста 15 секунд по Российскому ГОСТУ и 30 секунд по Евро стандарту. После отсоединения проверочной вилки напряжение должно восстановится до 12,6-12,7 вольт.

Таким образом каждый потребитель может проверить ГА на работоспособность.

Достоинства и недостатки

Применение геля определяет особые эксплуатационные характеристики источника питания. Преимущества гелевых автомобильных аккумуляторов заключаются в следующих моментах:

1. Конструкция может выдерживать до 400 полных разрядов. Применение геля в виде электролита определяет то, что даже при сильном разрядке показатель плотности остается неизменным.
2. Можно выполнять повторную зарядку батареи при ее частичном или полном разряде.
3. Продолжительность срока эксплуатации составляет около 10 лет. Варианты исполнения с обычным электролитом служат около 5 лет.
4. Нет необходимости срочно заряжать аккумулятор в случае его глубокой разрядки.
5. Показатель саморазряда составляет примерно 20% в год.
6. Малое внутреннее сопротивление определяет высокую эффективность батареи.
7. Конструкция не требует вложений.
8. Высокая безопасность, которая достигается за счет применения современных технологий производства.

Есть и некоторые недостатки применения гелевого состава. Технология GEL приводит к следующему:

1. Конструкция восприимчива к показателю подаваемого напряжения. Если подавать слишком высокий ток, то начнется процесс разрушения основных компонентов.
2. Высокий показатель плотности приводит к тому, что в зимний период возникают трудности с эксплуатацией подобных аккумуляторов. Как правило, при минусовой температуре жидкость начинает кристаллизоваться и он застывает.
3. Конструкция характеризуется высокой чувствительностью к коротким замыканиям. Именно поэтому нужно уделять много внимания правилам эксплуатации аккумуляторов с гелем.
4. Свинцово-кислотные варианты исполнения с жидким электролитом обходятся намного дешевле.

При сравнении АКБ Са-Са и Gel типа отметим, что первый вариант исполнения обходится намного дешевле и встречается практически на всех автомобилях. Однако существенное увеличение количества потребителей приводит к тому, что свинцово-кислотные варианты исполнения служат недолго при постоянной и высокой периодической нагрузке. Поэтому для автомобилей средней и высокой ценовой категории рекомендуется приобретать АКБ Gel -типа.

Как правильно заряжать гелевый аккумулятор для мотоцикла

Выбор зарядного устройства

Важно помнить о том, что использовать для мотоциклетной батареи зарядное устройство, предназначенное для автомобильных аккумуляторов, не всегда является лучшим решением. Это может сразу погубить мотоаккумулятор

Можно подобрать так называемое «интеллектуальное» зарядное устройство с несколькими режимами выставления параметров, в том числе, и мотоциклетным. «Умное» зарядное устройство всегда «знает» о том, как правильно заряжать аккумулятор мотоцикла 12 вольт.

Кроме импортных зарядников, в продаже имеются и неплохие отечественные аналоги по более приемлемой цене. Например, универсальное ЗУ Benton BX-1 производства Ижевск. В любом случае основным критерием выбора зарядного устройства должна быть возможность заряжать такую батарею небольшими токами.

Существуют автомобильные зарядные устройства с возможностью контроля ампеража (показателей тока). Если ваше автомобильное ЗУ обладает такой возможностью, использовать его можно. Но при условии, что зарядка аккумулятора будет проводиться на токах минимальной величины. Емкость аккумулятора для мотоцикла значительно отличается от емкости автомобильной батареи. Поэтому следует знать показатели напряжения и тока, чтобы понимать, как зарядить аккумулятор мотоцикла и мопеда автомобильным зарядным устройством. Например, автомобильный аккумулятор с выходным напряжением 12 вольт может иметь емкость 55, 60 Ач и выше. А мотоциклетная АКБ при том же показателе U 12В имеет емкость, в среднем, 2,3 Ач.

Если исходить из расчетов, что любую АКБ следует заряжать токами, равными 10% от ее номинальной емкости, можно судить о том, какой величины должен быть ампераж в том и в другом случае. Его необходимые показатели для правильной зарядки аккумулятора для мотоцикла следует выставлять во много раз меньше, и забывать об этом не следует никогда.

Частота подзарядки

Иногда, рассуждая о гелевых аккумуляторах, новички ошибочно думают, что, если производитель гарантирует их якобы «бесперебойное» использование в течение 10 лет, заряжать их не нужно. Это не так, потому что любая АКБ требует регулярного ухода и зарядки. Даже если она относится к категории необслуживаемых.

Для того, чтобы гелевый аккумулятор для мотоцикла прослужил дольше и выработал весь свой необходимый ресурс, заряжается он, как минимум, раз в сезон. Подзарядка производится по необходимости. Контролировать уровень заряда батареи следует регулярно, не забывая об этом, во избежание ее глубокого разряда.

Как проверить зарядку аккумулятора на скутере или мотоцикле? С помощью тестера или мультиметра всегда можно провести замеры напряжения на клеммах аккумулятора. Если показатель выше 12,7 В, батарея стабильно держит заряд, и в ближайшее время не будет нуждаться в подзарядке. Если же напряжение ниже — за показателем нужно следить и, при первой возможности, подпитать АКБ подходящим зарядником, который рекомендуется возить с собой. Особенно, если планируется езда на большие расстояния, или же участие в «энергоемких» соревнованиях и мотокроссах.

Ход зарядки АКБ

Для того, чтобы всегда помнить о том, как правильно зарядить гелевый аккумулятор для мотоцикла, следует усвоить простой, но важный алгоритм действий:

Для качественной зарядки батареи в случае, если она сильно разрядилась или же заряжается после долгого «простоя» мотоцикла, потребуется не меньше 10-12 часов непрерывного контакта с зарядным устройством.

Подключите зарядное устройство с помощью «крокодилов» к аккумулятору, соблюдая полярность («плюс» к «плюсу», а «минус» к «минусу»).

Подключите зарядное устройство к сети.

Если вы используете ЗУ с регулируемым показателем тока, скорректируйте минимальный ампераж по мультиметру.

Ток заряда должен составлять 10% от номинальной емкости батареи. Пример: стандартный мотоциклетный аккумулятор с выходным напряжением 12 вольт и емкостью 2,3 Ач в идеале должен заряжаться токами не больше 0,2 А. Однако практика показывает, что ток может быть немного больше. Особенно, если требуется «подраскачать» аккумулятор после долгого пребывания без работы

Важно не допустить «перегрева» батареи и внимательно контролировать весь процесс. Особенно, если вы заряжаете мотоциклетную АКБ с помощью автомобильного зарядника.

Не отключайте питание, пока батарея не зарядилась полностью

На современных гелевых аккумуляторах часто бывает установлен индикатор, сигнализирующий изменением цвета по окончании процесса зарядки.

Показатели напряжения во время всего процесса не должны превышать 14,2-14,4 В. Гелевые аккумуляторы очень чувствительны к высокому напряжению. Они могут быстро выйти из строя, если его уровень станет выше.

Устройство гелевого аккумулятора

Для создания этой АКБ используют технологию GEL. Она позволяет не растекаться электролиту и сохранять ЭДС одной выделенной ячейки на уровне 2,1 вольта.

Ниже приведено устройство гелевых аккумуляторов 12в.

В продаже существует 2-а типа подобных элементов питания это с электродами в виде спиралей и пластин.

Состав гелевого аккумулятора включает в себя:

1. Положительную и отрицательную клейму.
2. Корпус.
3. Сепаратор.
4. Опорные призмы.
5. Крышку.
6. Свинцовую решетку.
7. Герметичные клапаны.
8. Специальный электролит, смешанный с частицами кремния или другим веществом. Это позволяет ему быть геле подобным. Двуокись кремния не вступает в реакцию с серной кислотой. Поэтому не нарушает работоспособность АКБ в целом.
9. Система газа отвода.

Между электродами имеются промежутки в которых находятся сепараторы. Они выполнены из стекловолокна. Данный материал имеет небольшие поры, которые не дают растекаться пастообразной жидкости. Подобная конструкция улучшает характеристики АКБ. Так же эффективность увеличивают плотно сложенные пластины электродов. Они изготовлены свинца высокого качества.

Принцип работы

Процесс выработки электричества основан на взаимодействие электролита с пластинами. В этой АКБ в роли энергетической жидкости выступает кислота, в которую включен силиконовый состав. Он позволяет превратить ее в гель. Так же имеется дистиллированная вода.

При работе АКБ одни пластины ВСЕГДА окисляются, другие — ВСЕГДА восстанавливаются!

Что такое гелевый АКБ, его конструкция, характеристики, срок службы

Гелевый аккумулятор – это свинцово-кислотный источник питания, в котором электролит между пластинами находится в абсорбированном, гелевом состоянии. Gel-технология подразумевает полную герметизированность и необслуживаемость этого источника питания, принцип работы которого ничем не отличается от остальных видов аккумуляторов.

Конструкция гелевых АКБ

В привычных свинцово-кислотных аккумуляторах электролит представлен в виде смеси дистиллированной воды и серной кислоты. Gel-технология отличается тем, что кислотный раствор в АКБ находится в виде геля. Такая структура электролита достигается путём добавления в состав силиконового наполнителя, сгущающего смесь.

Несколько высокопрочных пластмассовых цилиндрических блоков, соединённых между собой, образовывают корпус гелевого источника питания.

Основные элементы источника питания:

• положительные и отрицательные электроды;
• пористые пластины-сепараторы;
• электролит;
• клапаны;
• клеммы;
• корпус.

Принцип работы гелевого источника питания аналогичен этому процессу в обычных свинцово-кислотных АКБ — заряженный источник отдает заряд. Во время этого процесса напряжение падает, а плотность электролита уменьшается.

Характеристики Gel-аккумуляторов

Выбирая новый гелевый источник питания, необходимо обратить внимание на следующие параметры:

• Ёмкость — измеряется в ампер/часах. Показывает, в течение какого времени источник питания может отдавать энергию силы тока в 1А.
• Максимальный ток заряда — максимально допустимое значение тока при зарядке АКБ.
• Максимальный ток разряда, он же пусковой ток, показывает значение максимальной силы тока, которую АКБ может обеспечить на протяжении 30 секунд.
• Рабочее напряжение на клеммах — 12В.
• Вес источника питания зависит от его ёмкости и варьируется от 8,2 кг (26 Ач) до 52 кг (260 Ач).

Маркировка гелевых АКБ

Немаловажным параметром выбора нового источника питания является дата его производства. Формат обозначения этой информации зависит от производителя. Разберём основные примеры:

1. Optima: на пластике выдавлены цифры: первая — год, следующие — день выпуска. Например: 3118 означает 2013 год, 118 день. На некоторых моделях дату производства можно найти на наклейке: верхний ряд — месяц, нижний — год.

1. Delta: на наклейке с набором цифр и букв нас интересуют первые четыре знака. Первый (буква) — год начиная с 2011 (А).

            Второй (буква) — месяц начиная с января (А).

            Третий и четвёртый (цифры) — день месяца

1. Varta: в производственном коде четвёртая цифра — год выпуска, пятая и шестая — месяц (17-январь, 18-февраль, 19-март, 20-апрель, 53-май, 54-июнь, 55-июль, 56-август, 57-сентябрь, 58-октябрь, 59-ноябрь, 60-декабрь).

Срок службы гелевых аккумуляторов

Срок службы гелевого аккумулятора, который сообщают производители — около 10 лет. Однако стоит понимать, что он может меняться в зависимости от условий эксплуатации.

На уменьшение срока службы Gel-аккумулятора влияют слишком низкие (менее −30 °C) и слишком высокие (более +50 °C) температуры. Это связано с тем, что в таких условиях электрохимическая активность источника питания то падает, то возрастает. Стоит отметить, что повышение температуры влечёт за собой ускорение коррозийности пластин. Постоянный недозаряд АКБ также ведёт к уменьшению срока годности батареи. Вместе с тем чрезмерные заряды отрицательно сказываются на продолжительности эксплуатации.

Для того чтобы пользоваться гелевым источником питания максимально долго, рекомендовано не допускать глубоких разрядов и хранить АКБ непродолжительное время в сухих помещениях с температурным режимом от −35 °C до +50 °C.

Гелевые аккумуляторы. Плюсы и минусы

Недавно появились на авторынках новые вид аккумуляторов – так называемый гелевый аккумулятор. Принцип действия гелевого аккумулятора идентичен кислотному, разница лишь в электролите. В гелевых аккумуляторах в электролит добавлены химические элементы, которые обеспечивают ему состояние геля. То есть данный электролит находится в желеобразном состоянии.

У гелевых аккумуляторов немало достоинств по сравнению с обычными кислотными АКБ

Конструктивно у гелевых АКБ имеется ряд преимуществ перед кислотными:

• Гелевые аккумуляторы не требуют обслуживания (корпус их запаян, какие-либо технологические отверстия отсутствуют);
• В случае пробоя корпуса электролит через трещину не вытечет;
• При их зарядке, благодаря запаянному корпусу, не происходит выделение ядовитых паров;

На данный момент производятся два типа гелевых аккумуляторов.

Конструкция автомобильного аккумулятора BOSCH с использованием технологии AGM

1.  Первый тип означается как GEL аккумуляторы. У этих АКБ желеобразное состояние электролита вызвано добавлением в него двуокиси кремния. Данные аккумуляторы обладают большим циклическим ресурсом. В некоторых случаях GEL аккумуляторы способны выдержать до 800 циклов заряда-разряда без потери энергоемкости.
2. Второй тип гелевых аккумуляторов обозначается как AGM аккумуляторы. У этих батарей электролит тоже используется кислотный, но сам электролит находится в специальном сепараторе, сделанном из стекловолокна. Данный сепаратор удерживает в себе электролит, чтобы он не мог растекаться. Этот аккумулятор полностью безопасен от паров, поскольку он удерживается в порах сепаратора и дальнейшем снова используется в химических реакциях. Данные АКБ способны выдержать цикл заряда разряда свыше 400 раз.

Видео: Гелевые аккумуляторы Duracell и их устройство

Рабочие положительные качества гелевых аккумуляторов таковы:

• Большой цикл заряда-разряда этих батарей, следовательно, и большой срок службы – 10-12 лет;
• Не обязательная срочная подзарядка АКБ после глубоко разряда. У этих батарей не произойдет осыпание пластин электродов в случае глубокого разряда без быстрого восстановления заряда, как это бывает у обычных кислотных батарей;
• Если батарея простаивает без работы, потеря энергии у данных АКБ происходит значительно ниже, чем у кислотных. Потеря энергии бездействующего АКБ за год – примерно 20%.

Это все, конечно хорошо, но в гелевых аккумуляторов есть и недостатки, причем существенные.

1. Первым недостатком является их чувствительность к напряжению заряда. Напряжение, подаваемое на гелевый аккумулятор должно быть не больше 14,4 вольта. При превышении этого значения происходит необратимое разрушения желеобразного электролита, если просто сказать – то электролит тает и восстановить его будет невозможно. А поскольку у многих авто диапазон напряжения в бортовой сети составляет 13-16 вольт, то применять гелевые батареи на них не рекомендовано.
2. Вторым недостатком является чувствительность гелевого электролита к низким температурам. При значительном снижении температуры электролит еще больше застывает, что приводит к снижению его показателей в два и более раз. Так что при сильных морозах этот АКБ может силовую установку авто и не запустить.
3. Также эти батареи очень «бояться» короткого замыкания. Даже незначительное и кратковременное кратковременное замыкание может полностью испортит батарею.

Особенности эксплуатации гелевых АКБ

Хотя электролит и находится в состоянии геля внутри батареи, он также может кипеть и выделять газы. Для этого и предназначены клапаны, которые при необходимости сбрасывают давление. Кипение электролита может произойти из-за высокой нагрузки на АКБ (например, большой ток от ). Если защитного клапана нет, то батарея может просто вздуться и разрушится. Нужно регулярно следить за уровнем и режимом заряда батареи.

Также гелевые аккумуляторы очень чувствительны к режиму заряда. Повышенное напряжение и сила тока при заряде устройства и при эксплуатации может вывести его из строя. Именно поэтому для гелевых АКБ нужны специальные зарядные устройства, которые настраиваются на определенную силу тока.

Гелевые АКБ хорошо показывают себя при низкой температуре в холодное время года. Устройство стабильно держит заряд и не разряжается, как это часто происходит с жидкими свинцово-кислотными батареями. Но снижается способность давать большой пусковой ток для старта. Электролит просто может затвердеть при очень сильном морозе от -30°C и ниже. Также гелевые АКБ бояться перегрева от внешних источников тепла, например, от мотора.

Гелевые АКБ выдерживают больше сеансов заряда-разряда. Это делает такие устройства уникальными по характеристикам. Даже при большой потере заряда батарея восстанавливается и работает дальше, поэтому срок ее эксплуатации в два раза больше. Гелевый аккумулятор прекрасно держит заряд. Может храниться до трех лет без подзарядки практически в любом положении кроме перевернутого.

Также GEL-устройства чувствительны к короткому замыканию в цепи. Даже небольшой перепад может вывести аккумулятор из строя.

Срок службы устройства около 10 лет, но на него напрямую влияют условия эксплуатации. Постоянные слишком высокие или низкие температуры, недозаряд или перезаряд устройства уменьшают его.

Гелевые АКБ

Гелевые АКБ работают по таким же принципам, что и обычные свинцово-кислотные. Только электролит внутри находится не в жидком, а в гелевом состоянии. Этого удалось добиться в результате добавления силикагеля с содержанием кремния. Силикагель удерживает электролит внутри. Он разделяет положительные и отрицательные пластины, т.е. выполняет функции сепаратора. Для изготовления пластин используется только высокоочищенный свинец без каких-либо примесей. Плотное расположение пластин и силикагеля обеспечивает низкое сопротивление, а следовательно, быстрый заряд и высокие токи отдачи (800-1000А на стартер при запуске).

Гелевая АКБ

Наличие силикагеля также дает одно большое преимущество – батарея не боится глубоких разрядов.

Процесс сульфатации в таких АКБ протекает медленнее. Образовавшиеся газы остаются внутри. При слишком интенсивном газообразовании излишки газов выходят через специальные клапаны. Это плохо сказывается на емкости батареи, но не критично. Доливать ничего не нужно. Гелевые АКБ относятся к классу необслуживаемых.

Преимущества и недостатки

Плюсов гелевых АКБ больше, чем минусов. Благодаря тому, что электролит внутри находится в состоянии геля, батарею можно безопасно эксплуатировать практически в любом положении и месте. Ничего не проливается, как это может случиться с жидким электролитом. Даже при повреждении корпуса емкость батареи не снижается.

Срок службы гелевой батареи при правильном уходе составляет около 10-14 лет. Так как процесс сульфатации происходит медленно, пластины не осыпаются, и храниться такая батарея может до 3-х лет без подзарядки и большой потери емкости. В год обычно уходит 15-20% заряда.

Гелевая батарея может выдержать до 400 полных разрядов. Это опять же достигается благодаря состоянию электролита. Уровень заряда быстро восстанавливается.

Низкое сопротивление позволяет отдавать высокие пусковые токи, обеспечивая высокую эффективность работы.

К недостаткам относится чувствительность к перезаряду и короткому замыканию. Поэтому на таких батареях указывают допустимые параметры напряжения при зарядке. Заряжать также нужно напряжением в 10% от емкости батареи. Даже небольшое перенапряжение может привести к ее выходу из строя. Поэтому с такими АКБ рекомендуется использовать специальные зарядные устройства.

На сильном морозе силикагель также может замерзнуть и потерять в емкости. Хотя мороз выдерживают лучше, чем обычные АКБ.

Одним из главных недостатков также является высокая стоимость гелевых батарей в сравнении с простыми.

Сфера применения

Гелевый аккумулятор в автомобиле

Несмотря на усовершенствованные технические характеристики, превосходящие ранее используемые аналоги, гелевый модели имеют компактные размеры. Не так давно применяют спиральный вид компоновки в этих приборах. Где пластины выполнены винтообразно. А сепаратор вместе с электролитом сосредоточены в центре всей этой спиральной конструкции.

Преимущества аккумуляторов с гелевым наполнением делает их использование ценным для авто, которые участвуют в ралли, или же часто эксплуатируемых в неблагоприятных погодных условиях.

Учитывая постоянство подачи электропитания, надежность приборов, данные батареи служат отменным источником энергии, улучшающей работу аудиосистем. А из-за отсутствия в составе АКБ газа, их можно разместить непосредственно в салоне авто. Это, в свою очередь, снизит затраты владельца транспорта на закупку большого количества проводки.

Выбирая наилучший вариант, стоит обращать внимание на производителей. Проверенные компании всегда выгладят наиболее привлекательными для покупателей

Одной из характерных особенностей, которую некоторые считают недостатком гелевых аккумуляторов, считается высокая стоимость.

Плюсы и минусы гелевых аккумуляторов

Чем же хорош этот источник энергии? Ниже будут рассмотрены основные преимущества и недостатки гелевых АКБ.

Плюсы

1. В любом положении плотность будет одна и та же.
2. Экологически безопасен.
3. Гель не пропускает газ на поверхность АКБ.
4. Имеет большой срок эксплуатации.
5. Выдерживает глубокий разряд. Гель способствует предотвращению образования кристаллов окисного сернокислого свинца. Который может блокировать передачу тока. Но не стоит создавать ситуацию, при которой гелевый аккумулятор 12 вольт сильно сядет. Это понижает срок службы.
6. Малый размер. Этого позволяет достичь спиральная компоновка.
7. Долго держит заряд.
8. Прост в обслуживании.
9. Менее чувствительны к дополнительному мощному оборудованию автомобиля.
10. Могут достигать до 1000 циклов заряда – разряда.
11. Способны само восстанавливаться после того как израсходуют свой запас! Особенно такое случается из-за долгих попыток запустить двигатель. Поэтому их иногда называют тяговыми гелиевыми аккумуляторами или стартерными.
12. Риск осыпания пластин почти отсутствует.
13. Не нужно подливать дистиллированную воду.
14. Срок службы более 7 лет.
15. Зависимость плотности электролита от степени заряда выражена достаточно слабее чем у других АКБ.
16. Можно долго не заряжать.
17. Низкое внутренне сопротивление 3-4 мОм. От него зависит скорость отдачи тока.
18. Слабо подвержены сульфатации.
19. Быстро заряжается за счет использования в конструкции быстрого свинца.
20. Можно пользоваться гелевым аккумулятором в помещение. Он не выделят газ.

Гель окутывает свинцовые пластины и тем самым предотвращает их осыпание. В результате этого уменьшается само разряд и риск внутреннего короткого замыкания.

Газы, образующиеся внутри не выходят наружу. Они формируются в пузырьки. Это позволяет изготовить корпус полностью герметичным. Со временем газ будет накапливаться и распирать корпус. Поэтому производители позаботились об этом и оснастили корпуса специальными клапанами. Открыв которые можно выпустить избыточное давление и не выплеснуть жидкость.

Из-за полностью герметичного корпуса эти АКБ так же получили название необслуживаемые свинцово-кислотные аккумуляторы.

Минусы

1. Плохо выдерживает избыточный заряд. Из-за этого время службы может сокращаться. Напряжение бортовой сети должно быть стабилизировано. Гелевый АКБ с номинальным напряжение 12,6 вольт нельзя заряжать напряжением 14,5 в.
2. Высокая цена. Обычно она колеблется от 600 – 77 000 р. Все зависит от компании, емкости и напряжения. Дешевый гелевый аккумулятор сегодня вряд ли можно встретить.
3. Плохая устойчивость к низким температурам. При сильных морозах сильнее теряют заряд чем обычные кислотные АКБ. Становится более хрупким.
4. Придется частенько проверять степень зарядки.
5. Резкие скачки напряжения снижают срок службы.
6. Ограничение по току зарядки. Оптимальный ток для Gel батарей равен 10% от емкости в A/h.
7. Если использовать АКБ при сильно высокой температуре произойдет разжижение электролита. Данный процесс необратим.
8. Бояться короткого замыкания. По этой причине даже могут выйти из строя.
9. Реле регулятора может его убить если выдается напряжение больше 14 вольт. Гель просто растает.
10. Иногда приходится докупать дополнительные защитные клеймы с регулирующем реле. Это позволит предотвратить батарею от скачка напряжения выше нормы.

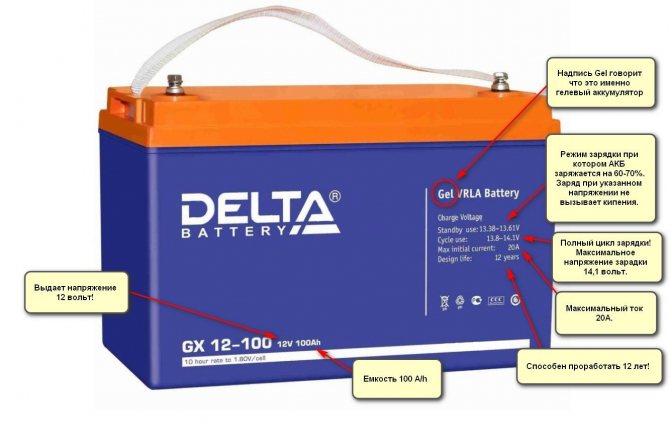

Технические характеристики гелиевого аккумулятора

В этом разделе будут приведены основные параметры.

Что такое Gel?

Это электролит зафиксированный в геле. Технология Gel выполнена на основе двуокиси кремния. Гель способен прекрасно контактировать и предотвращать замыкание между пластинами. Это похоже на то, когда губка впитывает воду. Так и здесь идет некое удержание содержимого за счет желе образной консистенции. Пластины благодаря такому подходу не осыпаются.

В АКБ такого рода применяется очищенный свинец. Он обладает небольшим сопротивлением. Это дает возможность быстрого разряда и заряда.

Гелевый аккумулятор выполнен в неразборном корпусе. Разбирать который ни в коем случае нельзя. Может нарушится микроклимат и выйдет газ, оберегающий пластины от окисления. Так же этот газ способствует 100% работоспособности. При повреждении батарея будет функционировать. Правда хуже процентов на 30. И срок службы естественно сократится.

Примерные параметры гелевых аккумуляторов

1. Емкость от 20 – 200 А/ч.
2. Сила тока.
3. Номинальное напряжение 12 вольт.
4. Вес имеет зависимость от емкости обычно он начинается с 5 кг.
5. Размер. У каждой модели он свой. У DELTA GEL 12-20 Длина 158, ширина 77 мм, высота 167 мм.
6. Рабочая температура.
7. Срок эксплуатации 5 – 12 лет.
8. Максимальный ток зарядки у некоторых моделей достигает 30 ампер.

Пусковой ток или максимальный ток разряда находится в районе 550 – 950 А.

Маркировка гелевых аккумуляторов

На этикетке можно встретить самые стандартные обозначения. В первую очередь это данные о напряжении в вольтах, емкости в ампер часах и типе. Понять, что это именно гелевый аккумулятор можно по надписи GEL.

Выделяют 4 типа обозначений:

1. Русскую.
2. Азиатскую.
3. Европейскую.
4. Американскую.

Порой можно встретить такую надпись 60 А/ч. Это значит, что батарея может генерировать ток силой в 1А на протяжении 60 часов.

Кроме этой надписи можно найти ток разряда либо пусковой ток. Например, гелевый аккумулятор с пусковым током 200 ампер будет не в силах завести дизельный двигатель. А вот ток в 500 ампер сможет вытянуть почти любой двигатель даже в мороз. Если конечно батарея работоспособна.

По мимо выше перечисленного, на корпусе производитель оставляет данные о дате производства и сроке эксплуатации. Так же можно заметить компанию изготовителя.

Ниже на примере АКБ марки Delta отображена основная маркировка.

Срок службы гелевого аккумулятора

Обычно он составляет 10 лет. Иногда производитель может заявить о 15 годах. Минимальный срок это 5 лет. Но также его можно выявить по количеству циклов заряда и разряда.

Циклы	Процент разряда
350 раз	100%
Около 550	50% от номинальной емкости
Около 1200	30%

Строгое соблюдение условий эксплуатации позволит проработать гелику более 7 лет.

Основные причины быстрого износа гелевого аккумулятора

1. Многократная недозарядка батареи.
2. Долгое не отключение от ЗУ, когда АКБ уже заряжена.
3. Резкие и частые скачки температуры. Особенно падение до -30 и возрастание до +50. Высокая температура вызывает ускорение коррозии тока проводящих пластин.

История развития

Обратимся немного к истории создания GEL-аккумуляторов. Как и многие другие современные передовые технологии гелевые батареи пришли в автомобилестроение из военной промышленности, а точнее, из авиации. Дело в том, что АКБ с жидким электролитом невозможно применять на самолетах, так как при совершении различных маневров электролит может просто вытечь. Также батареи должны выдерживать частые перепады температуры. Выходом стали АКБ с электролитом в гелевом состоянии. Только не нужно путать понятия «гелевый» и «гелиевый», так как последний подразумевает применение газа гелия, а не вязкую субстанцию.

Гелевый АКБ

Начало создания гелевых АКБ относится к послевоенным годам в Германии. Сын аптекаря Яков Зонненшайн подрабатывал фотографом. Для вспышки ему приходилось таскать тяжелый аккумулятор с жидким электролитом, который постоянно расплескивался и портил одежду. Ему пришла идея загустить жидкость, добавив силикагель и формалин. Формалин выступал в роли стабилизатора, а силикагель – загустителя. Затем появилась фирма «Зонненшайн», которая долгое время была монополистом и единственным производителем батарей данного типа.

Можно ли заряжать гелевый аккумулятор обычным зарядным устройством

Применять стандартное автомобильное зарядное устройство не рекомендуется. Использование такого средства способствует изменению структуры внутренних компонентов АКБ. Повышение силы тока приводит к расплавлению наполнителя. Жидкий кислотный состав больше не возвращается в гелеобразное состояние. Он начинает разрушать оставшийся гель.

Восстановление заряда с помощью стандартных устройств приводит к таким последствиям:

1. Снижение емкости батареи. Аккумулятор перестает заряжаться более чем до 90%.
2. Невозможность выбора требуемых настроек зарядного устройства. Если ток имеет неподходящую силу, АКБ заряжаться не будет.
3. Перегрев корпуса. В этом случае зарядку сразу же прекращают. Неавтоматические ЗУ не могут сделать это самостоятельно, поэтому владельцу приходится постоянно следить за процессом.
