Генератор ваз 2110: расположение устройство неисправности и способы их устранения

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент

Функции

Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2

Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой

Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты

В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам

Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель

Узел щеткодержателя и провода напряжения

Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла

Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций

Ременной привод передачи

Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

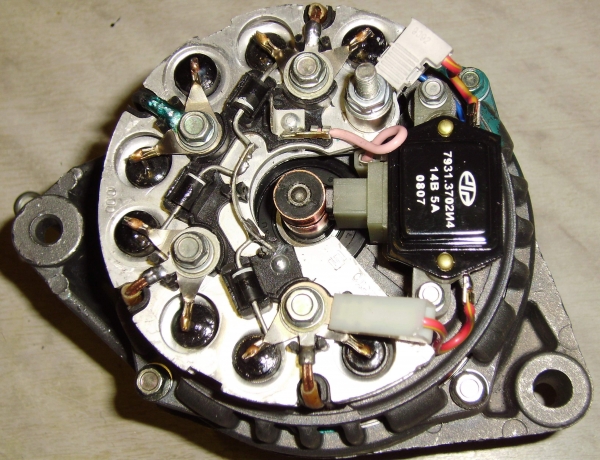

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора

На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Но на деле это не играет особой роли. Ведь строение у всех генераторов, применяемых для ВАЗ 2110, одинаковое. Потому давайте разберемся в схеме и устройстве данного агрегата.

Элемент	Функции
Ротор	Он же якорь. Является вращающимся элементом генератора, который создает магнитное поле за счет обмотки возбуждения, расположенной на валу. Провод возбуждения получает питание от контактных колец. Они установлены на том же валу. Также тут нашлось место для приводного шкива, провода обмотки возбуждения, подшипникового узла и крыльчатки вентилятора. Последних может быть 1-2
Статор	Это неподвижный трехфазный элемент, включающий в себя три обмотки. Они обеспечивают создание переменного тока. Соединяются обмотки между собой треугольником или звездой
Корпус	Для изготовления корпуса генератора чаще всего используется легкий немагнитный сплав алюминия. Корпус выглядит как пара крышек, соединенных болтом. Передняя крышка располагается около приводного шкива, а задняя — со стороны контактных колец. Каждый соединительный болт обязательно должен быть затянут. Для разборки корпуса достаточно просто открутить крепежные болты
Крепежи	В верхнем крепежном кронштейне генератора используют два болта, а нижний кронштейн преимущественно установлен на один болт. В некоторых случаях бывает два. Переделку кронштейнов выполнять не рекомендуется, поскольку заводской выполняет важные функции. Задача кронштейнов — удерживать генератор. Рекомендуется следить за состоянием кронштейнов, поскольку они подвержены износу и поломкам
Щеточный узел	Представляет собой пару графитных щеток, пружины, которые прижимают щетки, а также щеткодержатель
Узел щеткодержателя и провода напряжения	Такая конструкция характерна для современных генераторов Катек. Потому при выходе из строя регулятора, придется выполнять замену всего узла
Выпрямительный блок	Оснащается 6 диодами, отвечает за превращение переменного тока в постоянный. Именно постоянный ток требуется для работы всего оборудования для авто. Этот элемент обеспечивает зарядку аккумуляторной батареи, помимо прочих функций
Ременной привод передачи	Привод ременной передачи позволяет увеличивать скорости, с которыми вращается коленчатый вал. Если шкив имеет небольшой диаметр, тогда клиновый ремень будет изнашиваться быстрее. Потому для малых ведомых шкивов рекомендуется использовать поликлиновый привод. Он наиболее часто встречается в современных генераторах

Внутреннее устройство

Представленное устройство актуально для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать во внимание стандартный генератор Катек, который устанавливается на отечественные десятки, то его ресурса хватает примерно на 10 лет эксплуатации или 140 тысяч километров пробега. Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом

Рассчитывать на указанный запас прочности устройства можно только при условии, если с ним будут обращаться должным образом.

Многие опасаются, что мощный генератор на 120 А способен негативно повлиять на состояние аккумулятора. На практике ничего подобного не происходит. Более того, установка более мощного агрегата рекомендуется, если на машину планируется ставить внушительную акустическую систему, видеооборудование.

Проверка конденсатора генератора

Что нам потребуется и как проверить конденсатор генератора читаем ниже!

• Его можно проверить лишь 1 прибором Мегаомметром, от него идут щупы, потом их подсоединяют к конденсатору.

• И если этот Мегаомметр показывает до включения бесконечность, а при включении сопротивление понижается и потом обратно возвращается в норму, это может означать только 1, конденсатор работает исправно.
• В заключение всех операций стоит осмотреть обе крышки на выявление трещин и деформаций, их быть не должно.
• Проверить передние и задние подшипники, они должны хорошо вращаться, смазывающий элемент не должен течь.
• Но если данную проблему видно не вооруженным взглядом, то их придется заменить на новые. Во время осмотра статора не должно быть обнаружено оголённых проводов. Проверив его при помощи контрольной лампы и подсоединяя его к каждому выводу, в это время лампа должна светиться, если он в рабочем состоянии. Статор стоит еще проверить на замыкания на массу — это легко сделать, воспользовавшись проверяющей лампой ее, поочередно подсоединяют к выводам обмотки статора, а к его корпусу провод от источника тока (лампа не должна загораться). Но если она включилась — это означает, что в нем происходят замыкания.

Электрическая схема генератора ВАЗ 2110

Электрическая схема генератора ВАЗ 2110 на подробном рисунке ниже.

Основные элементы электрической схемы.

• 1 – аккумуляторная батарея
• 2 – генератор
• 3 – монтажный блок
• 4 – выключатель зажигания
• 5 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

Генератор “десятки”, это агрегат переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения. В разные годы на семейство ВАЗ-2110, 2111 и 2112 устанавливали генераторы, как отечественного, так и иностранного производства. Поэтому конструктивно они могут различаться.

Подшипник генератора ВАЗ 2110

Еще одной проблемой генератора ВАЗ 2110 является подшипник ротора. Точнее два подшипника ротора, по одному с каждого конца вала ротора генератора. Передний подшипник завальцован в передней крышке генератора, весь узел не разборный, поэтому подшипник необходимо заменять со всей крышкой в сборе. С задним подшипником ситуация следующая, он просто напрессован на валу. Что бы его снять потребуется специальный съемник для подшипников. Для установки нового подшипника желательно использовать тиски. Поскольку вал ротора, на который вы будете напрессовывать новый подшипник должен быть неподвижен.

ВАЗ 2110 генератор: ротор

Расположен он в середине генератора ВАЗ 2110. Держится в корпусе благодаря двум подшипникам. На роторе имеется обмотка, которая запитывается постоянным током (и стабильным напряжением). Стоит отметить, что цена ротора довольно высокая, так как это один из основных элементов. Конструкция его является стандартной для машин постоянного тока – металлическое основание и обмотка. На последнюю подается напряжение при помощи двух контактных колец и графитовых щеток.

В одном корпусе с щетками находится регулятор напряжения, построенный на полупроводнике. Если меняете щетки, то регулятор тоже подлежит замене и наоборот. На роторе с одной стороны устанавливается шкив ремня привода. На автомобилях ВАЗ 2110 он может быть двух типов, зависит от того, какой двигатель – инжекторный или карбюраторный. Если второй, то шкив такой же, как на старых девятках и восьмерках – под установку клиновидного ремня. Если же инжекторный мотор, то ремень устанавливается многоручейковый, а шкив шире и меньше в диаметре.

Принцип работы

Принцип работы таков: вы поворачиваете ключ в замке, при этом ток поступает на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения. Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

Несколько полезных советов, которые позволят продлить срок службы генератора

Чтобы генератор вашей «десятки» служил долго и не преподносил неприятных сюрпризов, воспользуйтесь следующими советами.

Не реже одного раза в месяц проверяйте состояние ремня привода устройства и его натяжение

При выявлении его повреждения незамедлительно примите меры по его замене.
Обращайте внимание на звук работы генератора. Если вы услышите характерный для вышедших из строя подшипников гул, замените их самостоятельно, или обратитесь для этого в сервис.
Не подключайте к бортовой сети автомобиля электроприборы, потребляющие ток, величина которого больше, нежели ток, вырабатывающийся генератором.
Если на панели приборов постоянно горит сигнальная лампа, указывающая на отсутствие зарядки аккумуляторной батареи, проверьте регулятор напряжения

В случае его выхода из строя замените его.
Не допускайте попадания на генератор воды. Она может спровоцировать короткое замыкание.

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

• Вставляется ключ в замок зажигания;
• Ток идет на провода возбуждения;
• Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
• Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
• Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно познакомиться с принципом действия генератора.

”

Функции

Новичков очень интересует самый главный вопрос, без которого самостоятельно пытаться что-то починить не имеет смысла — для чего служит генератор.

Первым делом, задача генератора заключается в обеспечении энергией всего электрозависимого оборудования.

Когда двигатель включается в работу за счет помощи аккумулятора, все бразды правления переходят к генератору. Он отныне отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и пр.

Вторая, но не менее важная задача аккумулятора, заключается в подзарядке АКБ. Происходит это тогда, когда двигатель работает. Если бы не генератор, батарея не смогла бы длительное время обеспечивать питание всех потребителей, пришлось бы регулярно ее заряжать в гараже.

Схема

Что делать, если реле напряжения вышло из строя?

Бывает такое, что реле вышло из строя в самый неподходящий момент, когда до дома еще ехать, а аккумулятор не заряжается. Емкость аккумулятора при экономном режиме может обеспечить довольно длительную работу двигателя, что позволит вам без проблем добраться до места ремонта. Ниже мы приведем список рекомендаций, которые помогут вам доехать, как это называется, «на аккумуляторе» и не заглохнуть.

• Если происходит перезаряд аккумуляторной батареи, то необходимо выключить реле из цепи. Для этого, с него снимаются контактные провода и остаются висеть. В случае с «десяткой», достаточно выдернуть штекер с проводом из разъема щеток генератора. Таким образом, отключается зарядка аккумулятора, и дальнейшее движение будет уже не во вред батарее.
• Многие специалисты предлагают идти и по другому пути – отключить обмотку возбуждения генератора. Для этого вытаскивается соответствующий предохранитель. Однако, это можно делать, если вам известно, где находится данный предохранитель.
• Если происходит слабая зарядка аккумулятора, то для паники причин практически нет. Чтобы добраться до места назначения, необходимо поддерживать большие обороты, чтобы, хоть немного, но доводить значение напряжения до номинального. Перед остановкой двигателя, рекомендуется несколько секунд с помощью педали газа поддерживать обороты на уровне 3000 об/мин. Так вы подготовите аккумулятор к следующему пуску.
• Старайтесь не пользоваться музыкой, электрическими стеклоподъемниками, светом фар (особенно дальним светом), а также прочими электрическими приборами, если их применение не является необходимым. Это хорошо сэкономит заряд аккумулятора.

Технические параметры

Если старый генератор выходит из строя, многие автомобилисты задаются вопросами относительно того, какой генератор им теперь лучше поставить вместо старого.

Ничего выдумывать здесь не нужно. Самое правильное решение — это установить такой же генератор, как стоял ранее, либо более мощный.

Сегодня для ВАЗ 2110 предусмотрено применение трех видов питающих устройств:

1. Катек 5102.3771. Генератор выдает мощность на 80 Ампер, а его напряжение составляет примерно 14В.
2. Катек 94.3701. Это устройство с теми же параметрами. Ничем серьезно не отличаются.
3. Катек на 120 ампер. Генератор, более адаптированный под современные реалии, когда помимо стандартного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если у вас в машине есть мощная аудиосистема, вы пользуетесь электронасосом, питающимся от авто, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется устанавливать 120-амперник.

Если брать во внимание размеры устройств, тогда можно выделить обычные и компактные. У них есть определенная разница в конструкции

Если быть конкретными, то отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Приводной шкив;
• Количество крепежных болтов.

Диагностика авто, позволяющая выявить проблему с зарядкой аккумулятора

Для начала нам потребуется проверить корректность работы индикатора заряда АКБ, расположенного на приборной панели. Вполне возможно, он просто показывает неверные данные, сбивая вас с толку и никакого серьезного ремонта не потребуется.

Следующий важный шаг – проверка работоспособности предохранителя. Лучше сразу заменить его на заведомо исправное устройство и попытаться запустить двигатель. Если индикатор заряда сразу же гаснет, значит, проблема обнаружена и успешно решена.

Аккумулятор по-прежнему не заряжается? Попытаемся обнаружить утечку тока, если таковая имеет место. Для этой цели проверяем автомобиль на холодную, когда все его системы полностью отключены. Небольшая отдача напряжения в такой ситуации считается нормой, так как практически в любой машине можно обнаружить слабый контакт на некоторых участках цепи, выявить локальное замыкание. Если же утечка настолько велика, что генератор не способен давать зарядку аккумулятору, следует бить тревогу.

При отсутствии сильной отдачи тока проводим точно такую же проверку, но с подключением оборудования, установленного в процессе тюнинга. В этом случае причиной утечки будет именно оно. Самый простой способ решения проблемы – убрать все сторонние устройства.

Что не так с ремнем

Ремень генератора ВАЗ-2110 служит приводом для ротора устройства. Он передает вращательный момент от коленчатого вала двигателя на шкив якоря. Работа генератора напрямую зависит от его состояния. Важным моментом является натяжение ремня. Если он натянут слабо, возможно проскальзывание шкива. Из-за этого устройство не сможет вырабатывать ток необходимых параметров.

Признаком ненатянутого ремня является характерный «свист», чаще проявляющийся в сырую погоду. Эти же симптомы указывают и на его износ. Перенатяжение ремня перекашивает вал ротора. Это способствует ускоренному износу подшипников устройства.

Оптимальным считается такое натяжение ремня, при котором каждое из его полей посредине между шкивами можно максимально сдвинуть в сторону противоположного максимум на 15 мм.

Как снять и заменить генератор — пошаговая инструкция

Владельцы русского автопрома часто сталкиваются с проблемой в работе генератора. И что уж говорить о старых машинах, когда на новых машинах он частенько выходит из строя. Так вот, в этой статье мы с вами рассмотрим как снять генератор на автомобилях ВАЗ 2110-2112.

Работу лучше выполнять на смотровой яме.

1. Первое что нужно сделать – отключить минусовую клемму аккумулятора, чтобы ничего не замкнуть

Далее необходимо снять брызговик двигателя (о том как его снять читаем здесь )

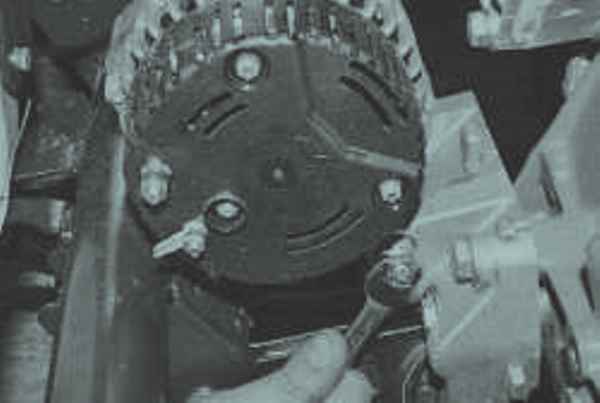

Отсоединяем провод возбуждения генератора, как показано на рисунке

Берем ключ на 10 и откручиваем гайку крепления проводов к плюсовому приводу генератора и снимаем оба провода

После этого нужно снять ремень генератора (читаем здесь, как снять ремень генератора)

Далее берем накидной ключ на 10 и откручиваем регулировочный болт генератора, после чего вынимаем его из верхнего кронштейна.

Снимаем натяжную планку

Берем ключ на 13 и откручиваем гайку нижнего крепления генератора и вынимаем болт (как показано на рисунках), придерживая генератор

После этого можно снимать сам генератор

Установку и замену генератора осуществлять в обратной последовательности.

Инструкция по снятию и установке

Как показывает практика, основной причиной, по которым узел выходит из строя, является подключение различных электронных девайсов в бортовую сеть авто. Много потребителей энергии нуждаются в высоком напряжении генератора. Поэтому при покупке узла необходимо учитывать, сколько устройств будет подключаться к нему. Если взять механизм на 115а или 120а, это будет самый разумный выбор для автомобилей, «напичканных» электроникой.

Подробнее о демонтаже и установке узнайте далее:

1. Для выполнения работ вам понадобится ключ на 13. В первую очередь необходимо отключить аккумулятор.
2. В соответствии с инструкцией по эксплуатации, произведите демонтаж ремешка привода механизма. После этого можно отключить колодку с проводкой от разъема D+ на устройстве.
3. Затем вам необходимо будет отодвинуть резиновый чехол и открутить гайку. Сделав это, можно отсоединить проводку от контактной шпильки.
4. После этих действий выкрутите гайку винта нижнего фиксатора узла к специальному кронштейну. Саму гайку можно демонтировать с дистанционной втулкой.
5. Далее, извлеките винт фиксатора. После этого гайку фиксации узла к верхнему креплению можно полностью выкрутить.Регулировочный винт также нужно полностью выкрутить, после этого демонтируйте натяжную планку.
6. Выполнив все эти действия, можно демонтировать механизм с машины. Производится ремонт узла с заменой всех необходимых элементов. После того, как ремонт будет произведен, генератор можно поставить на место, процедура установки выглядит идентично демонтажу, только все действия повторяются в обратном порядке. После монтажа необходимо произвести регулировку натяжения ремешка. Если ремень будет не отрегулирован, это может стать причиной неправильной работы механизма. После всех завершающих ремонтную процедуру действий гайку фиксации натяжной планки необходимо закрутить с соблюдением момента 20 Нм.

1. Отключите проводку питания от узла.

2. Открутите гайку винта нижнего фиксатора.

3. Открутите до конца и извлеките болт этого же крепления.

4. Произведите демонтаж механизма и отремонтируйте его.

Извините, в настоящее время нет доступных опросов.

Особенности работы электрооборудования

Активация основных узлов и агрегатов автомобиля осуществляется после поворота ключа в замке зажигания в положение «Все включено».

Однако, электропроводка на инжектор ваз 2110 находится под напряжением, если отвечает за подачу питания на:

1. Узел управления дальним светом фар;
2. Габаритные огни автомобиля;
3. Задние стоп-сигналы (при нажатии на педаль тормоза);
4. Внутреннее освещение и лампы индивидуальной подсветки (штурманский свет);
5. Звуковая сигнализация (клаксон);
6. Вентилятор системы охлаждения.

Справочно: в зависимости от состояния температуры двигателя, даже будучи с выключенным мотором, вентилятор на автомобиле продолжит работу до срабатывания термостата. Это сделано для предотвращения перегрева двигателя.

Бесконтактная система зажигания

Для лучшего искрообразования топливовоздушной смеси в цилиндрах двигателя применяется бесконтактная система зажигания.

Фото графической схемы элементов бесконтактной системы зажигания

На схеме указаны:

1. АКБ;
2. Прерыватель зажигания;
3. Реле прерывателя зажигания;
4. Свечи;
5. Электронный модуль зажигания;
6. Электронный контроллер;
7. Датчик в передней части двигателя, фиксирующий положения коленчатого вала;
8. Диск задающий.

Плавкие предохранители

Большинство электрических цепей и вся электропроводка ваз 2110 на инжектор защищена от короткого замыкания плавкими предохранителями.

Однако, без защиты на ВАЗ 2110 находится:

1. Провод от реле заряда аккумуляторной батареи к самой батарее,
2. Проводка ваз 2110 на инжектор, отвечающая за цепи зажигания и пуска двигателя;
3. Проводка генератора (исключая обмотку возбуждения, которая активируется после поворота ключа в замке зажигания и запуска двигателя).

Блок плавких предохранителей – копеечная цена позволяет сохранить дорогостоящие узлы

Система впрыска топлива

Если вы намерены своими руками обслуживать систему впрыска топлива, то вы должны знать принцип ее устройства и работы.

Согласно общепринятому алгоритму:

1. Количество топлива, требуемое для образования порции смеси, регулируется контроллером, подающим на форсунки импульсный сигнал;
2. Сам контроллер до подачи сигнала отслеживает поступающие от датчиков сигналы о работе ДВС и его систем;
3. На их основании он рассчитывает длительность импульса.

Контроллер в работе: отработка данных и отправка сигнала системе питания и зажигания

Справочно: чтобы понять принцип действия инжекторного мотора, неплохо бы посмотреть видео материалы. Из них вы узнаете, что импульс длится сотые доли секунды, но даже изменение столь малой величины влияет на количество подаваемого топлива в цилиндры.

https://youtube.com/watch?v=oK5FpoIF6i8

В своей работе контроллер руководствуется данными от:

1. Датчика оборотов двигателя (на схеме – 1);
2. Датчика расхода воздуха (2);
3. Датчика положения коленвала (вход 2).

А на их основе реализует заложенный алгоритм работы:

1. Подает импульс на включение топливных форсунок (4);
2. Подает импульс на свечи (5).

Понимая принципы работы инжекторного двигателя, а также схему защиты электропроводки от короткого замыкания, вы легко можете обнаруживать проблемные участки и принимать меры к их оперативному устранению.

Тестирование проводки. Снятие генератора ВАЗ

Все неполадки в проводке нужно выявлять в ходе тщательной и поэтапной диагностики. Подвергая проверке каждый элемент устройства

А начинать надо с контактов, обращая особое внимание на высоковольтные провода. Сначала устроить визуальный осмотр, затем тестирование измерительными электроприборами

Последовательность выполнения таких работ глядит следующим образом, при том, каждый этап может оказаться последним, если причина будет найдена:

1. Визуальный осмотр входящих и исходящих проводов и контактов. Результатом может стать выявление повреждений, обрывов, истирание и нарушение изоляции, отскок контактов. Все эти неполадки вам под силу самостоятельно устранить.

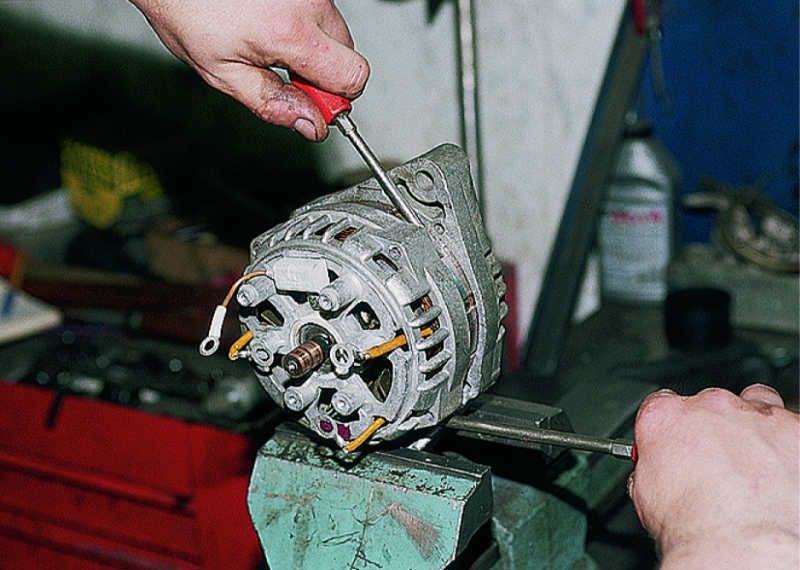

2. Демонтаж генератора. Нужно отсоединить его провода, ведущие к аккумулятору и к замку зажигания, выкрутив гайку, снять их со шпильки. Отсоединить всю колодку с соединениями от разъема. Снять ремень, для этого необходимо приподнять агрегат вверх до упора, предварительно ослабив крепление с цилиндром мотора. Освободив все крепления, в том числе и болты снизу, достать генератор из-под капота.
3. Так же нужно внимательно осмотреть сам генератор и его составные части. Определить изношенность и загрязнения, поменять (там, где нужно) элементы и почистить от копоти и грязи.
4. Проверить осциллографом изменения напряжения на выходе. Кривая графика, для исправного генератора, должна быть зигзагообразной, с ровными зубцами. Если есть существенные отклонения, значит, неисправна обмотка статора.
5. Нужна проверка и на плюсовом выходе подсоединения с аккумулятором, это выход для диодов с подковы, обеспечивающие током обмотку. Форма графика – пилообразная. Ели есть неровности на зубьях графика, значит с диодами проблема
6. Обмотку ротора проверить наличие сопротивления. Зачистить провода и соединения, восстановить (при необходимости) целостность цепи. Дефектоскопом проверить наличие короткого замыкания между витками.
7. Протестировать вентили выпрямителя тока. Проблемный вентиль либо будет пропускать ток в двух, противоположных, направлениях (при коротких замыканиях), либо вовсе не пропускает ток (при обрывах). В этих случаях меняется весь блок выпрямления.
8. Дополнительные диоды тестируются по-отдельности. Осциллографом замеряется напряжение на каждом диоде, оно должно быть не ниже 12В. Если это не так, то вы обнаружили обрыв
9. Можно проверить регулятор напряжения, не снимая генератор с автомобиля. На разогретом моторе, при средних оборотах и светящихся фарах, нужно мультиметром измерить напряжение между плюсовой клеммой и «массой». Если показания не укладываются в интервал 13,2 – 14,7В, регулятор надо менять, причем, вместе с щетками
10. Конденсатор, помимо защиты генератора от импульсного характера переменного тока, осуществляет защиту от радиопомех. При ослаблении крепления или отхода контактов, усиливаются радиопомехи во время работы мотора. Проверяем наличие проводимости тока, измеряем специальным прибором его емкость.
11. Остается проверить ремень шкива, на предмет разрывов и силы натяжения. Испорченный ремень надо менять.

Конечно, самостоятельный ремонт обойдется в разы дешевле профессионального. Однако, трудность здесь составляет обязательность досконального изучения технической документации, схемы проводки, всевозможных инструкций и рекомендаций, особенностей и тонкостей функционирования всех элементов цепи.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы:

, W, R, STА.

Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.
