Почему генератор может не давать зарядку на аккумулятор и как устранить неполадки

Причины отсутствия зарядки АКБ

Теперь мы знаем как проверить зарядку на автомобиле, следующим этапом будет поиск неисправности. Основные причины отсутствия зарядки:

• Слабый контакт клемм АКБ;
• Обрыв ремня генератора;
• Перегоревший предохранитель зарядки аккумулятора;
• Вышедшая из строя аккумуляторная батарея;
• Обрыв проводки или её короткое замыкание;
• Вышедший из строя генератор автомобиля.

Слабый контакт клемм и обрыв ремня генератора. Прежде всего надо открыть капот автомобиля и проверить состояние ремня генератора и клемм АКБ. Ремень должен находиться в натяжении, не болтаться

Обратите внимание на его состояние, если он ручейковый, то все ли ручейки целы. Клеммы АКБ должны быть прикручены, никакого окисла (белого и светло-зеленого налета) вокруг них не допускается

Так же следует проверить целостность контакта силовых проводов с самими клеммами, обычно это места их сгиба. Провода такого очень “не любят” и бывает что просто отламываются от клемм.

Перегоревший предохранитель зарядки аккумулятора. Не у всех автомобилей он конечно есть, но встречаются и такие. В автомобиле чаще всего есть два предохранительных блока, следует проверить каждый: один под капотом, другой под рулевой колонкой. Их местоположение зависит от марки авто. Вам следует открыть крышку предохранительного блока, на её обратной стороне указаны номера предохранителей и их предназначение. Если Вы нашли предохранитель отвечающий за зарядку в автомобиле, Вам следует проверить его целостность.

Вышедшая из строя аккумуляторная батарея. Эту причину определить проще всего. Так как если причина именно в АКБ, тогда зарядка у Вас будет, но заводиться автомобиль вновь после остановки двигателя не “захочет”. Обычно АКБ выходит из строя из-за отсутствия ухода за ней надлежащим образом или глубокого разряда. Можно попробовать реанимировать такую АКБ путём полного заряда и проверки плотности электолита, если конечно в ней не замкнули банки.

Зарядка АКБ

Обрыв проводки или её короткое замыкание. Обрыв проводки может случиться из-за плохой изоляции проводов или перетирания. В местах контактов проводка очень слабая и часто окисляется, а через какое то время происходит обрыв. Такое чаще всего наблюдается у автомобилей старше 20-ти лет. Первым делом проверьте целостность проводки на клеммах генератора.

Обрыв провода частенько сопровождается коротким замыканием. Как правило в местах короткого замыкания всегда есть оплавленные провода и пахнет палёным. Такую причину Вы обнаружите без особого труда, а вот устранить последствия этой беды уже бывает проблематично. Обычно при коротком замыкании все приборы автомобиля тухнут и он не подаёт признаков жизни. Если Вы обнаружили короткое замыкание, следует немедленно обесточить автомобиль сняв клемму аккумулятора

Делайте это осторожно. В случае КЗ клеммы автомобиля нагреваются и можно получить ожог

Как определить отсутствие зарядки АКБ из за обрыва? Проверить напряжение на генераторе при работающем моторе. Делать это следует между корпусом автомобиля и силовым проводом на генераторе (толстый, чаще всего красный провод). Если и там напряжение не соответствует положенному, не спешите расстраиваться, следующим этапом будет проверка подачи напряжения возбуждения на генератора.

Для этого Вам следует снять маленькую фишку с генератора. К нему обычно подходит два провода: один силовой по которому идёт ток заряда, другой – провод возбуждения генератора, идёт к контрольной лампе на приборной панели. Так вот, на маленьком проводе должна меняться полярность при включении зажигания. Что бы проверить напряжение на проводе возбуждения Вам понадобиться помощник. Если при включении зажигания полярность на проводе возбуждения не поменялась, ищите обрыв провода. Конечно, это редкий случай, но он имеет место быть.

Вышедший из строя генератор. Эта проблема самая распространённая. Причём чаще всего из строя выходит регулятор напряжения или щеточный узел. Обычно всё это совмещено в так называемой “таблетке“, к которой есть открытый доступ. Поменять её не составит труда, да и стоит она не так дорого. Для начала следует снять щеточный узел чтобы оценить его состояние. Сделать это чаще всего можно не снимая генератор, перед началом работ обязательно снимите минусовую клемму АКБ. Если щетки износились, то зарядки конечно не будет. Следующее что необходимо сделать, это проверить регулятор напряжения. Схему конкретно к Вашему генератору проще всего найти в интернете и по ней мультиметром проверить состояние регулятора.

Регулятор напряжения

Если проблема не в таблетке, тогда придется снимать генератор с автомобиля и разбирать его.

Проблемы с генератором

Аккумулятор не заряжается от генератора из-за ряда причин. Дабы быстро выявить эти проблемы, необходимо знать их особенности.

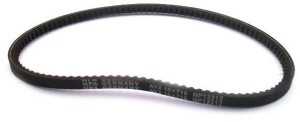

Проблемы с ремнем

Если генератор не дает зарядку, то проблема может заключаться в нарушении целостности ремня. Серьезное повреждение выявит и неопытный автовладелец. Сложнее определить его ослабление. Ведь в этом случае генераторы то дают зарядку то нет.

Для установки проблем с ремнем смотрят на индикаторы и лампочки. Они светятся практически постоянно. Для устранения производят натяжку ремней либо их полную замену.

Неисправные диоды, регуляторы, щетки

Генератор не дает зарядку на аккумулятор, если в состав включены неисправные диоды. Выявляют такие элементы при помощи мультиметров или тестеров. Допустима замена одного диода или же всего моста. Неправильно функционирующие элементы провоцируют то, что аккумуляторная батарея плохо заряжается, перезаряжается.

При перезаряде источника питания диоды, которые нормально работают, нагреваются. К скачкам напряжения приводит использование неработоспособного регулятора. Его замену производят сразу же.

Плохой заряд возникает из-за того, что щетки, которые входят в состав генератора, изнашиваются. Если замену не производят, то генератор не заряжает источник питания.

Переполюсовка

Если батарея ноутбука или автотранспорта полностью разряжена, выполняют переполюсовку. При правильном выполнении источник питания зарядится. Выполнять переполюсовку можно, если прослеживается изменения полюсов. В противном случае, заряжающий агрегат не стоит подключать.

При определении смены полюсов сосредотачиваться стоит на емкости банок, которые включены в состав свинцово-кислотных аккумуляторов, но не других источников. Для подзарядки применяют только те зарядные устройства, которые укомплектованы защитными элементами.

Переполюсовку не выполняют, если:

• Электролитический состав помутнел и заряженный автоаккумулятор быстро разряжается.
• Свинцовые пластины разрушились.
• КЗ банки, которая включена в состав.
• Низкая плотность состава.

Перегрузка

Почему батарея получает заряд, но напряжение не повышается? Основная причина – перегрузка генератора. К этому приводит подключение штатного и внештатного электрического оснащения, разнообразных гаджетов и установок. При этом генератор работает на пределе.

Такие сложности возникают у новичков-автолюбителей. Ведь они для тюнинга применяют разнообразные агрегаты и устройства, акустические системы, осветительное оборудование. Иногда автоаккумуляторы модернизируют, повышая уровень мощности источников питания. Поэтому выдаваемое напряжение не «покрывает» все затраты.

Другие причины

Почему генератор не дает зарядку? Это возникает из-за стремительного износа ротора, который не выполняет вращательные движения, застревает в статоре. Периодичность остановки ротора отличается. Справиться с этой проблемой поможет только демонтаж старой установки и монтаж нового агрегата, который нормально работает.

Пробой в цепи – не менее распространенная проблема, по которой автоаккумулятор не берет зарядку от электрогенератора. Самостоятельно выявить, отчего перестал функционировать генератор, проблематично. К этому мероприятию привлекают автослесарей, работников мастерских.

Генератор не выдает номинальное напряжение

Определяя, почему аккумулятор не заряжается, специалисты постоянно проводят разборку генератора. Эти действия позволяют установить такие неисправности:

Поврежденный шкив заменяют. Для выявления такого недочета периодически проводят осмотр этого элемента.
Истирание токосъемных щеток. При активной эксплуатации автотранспорта, автоаккумулятора токосъемные щетки периодически заменяются. При подборе элементов ориентируются на рекомендации производителей.
Износ токосъемных колец. Медные компоненты теряют целостность и свойства. Это приводит к снижению номинального напряжения. В результате, генератор не выдает заряд.
Нарушение целостности диодного моста. Поврежденные диоды выпаивают или впрессовывают

Здесь очень важно все процессы провести грамотно. Для этих целей используют паяльники, другие инструменты.

Автомобильная аккумуляторная батарея не заряжается по различным причинам. Если проблемы имеют отношение к утечке тока, то к их ликвидации необходимо приступать незамедлительно. Ведь нарушение работоспособности электрической системы приводит к короткому замыканию, возгораниям, прочее. Проверять нужно не только автоаккумулятор, но и генератор. Ведь вывести его из строя несложно. К примеру, к таким последствиям приводит подведение нештатного оборудования, непроверенных агрегатов и установок.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.

Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Причины, по которым не заряжается аккумулятор автомобиля

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Оборван ремень генератора

Это, наверное, одна из самых распространенных причин отсутствия зарядки от генератора. Ремень генератора, какой бы качественный он не был, изнашивается и периодически нуждается в замене.

Лучше проводить плановые замены ремня генератора

Ослабло натяжение ремня генератора

Ещё одна причина, по которой может отсутствовать полноценная зарядка АКБ от генератора. Даже если ремень генератора находится в хорошем состоянии, его натяжение может просто ослабнуть, и генератор будет вырабатывать напряжение, недостаточное для заряда аккумуляторной батареи. Это может стать причиной того, что быстро садится аккумулятор на машине во время стоянки.

Регулировка натяжения ремня генератора не займет много времени

Также советуем проверить натяжение через некоторое время после установки нового ремня. Он поработает, растянется и надо будет подтянуть.

В принципе, в регулировке натяжения нет ничего особо сложного и вы сможете сделать её самостоятельно, не обращаясь в сервис. В большинстве случаев требуется гаечный ключ и монтировка.

Повреждена проводка или контакты

Ещё одна распространённая причина отсутствия зарядки АКБ от генератора заключается в проводке между ними. Поэтому следует проверить состояние провода, который идёт от положительной клеммы батареи к генератору. Провод должен быть целый, без повреждений изоляции, а контакты без окисления. Если наблюдаются проблемы, то устранить. Если устранить не получается, то заменить.


Неисправен регулятор напряжения генератора

Эта проблема уже серьёзнее и встречается реже. С её устранением справятся только опытные автолюбители. Поскольку частота вращения коленчатого вала постоянно меняется, то и напряжение вырабатываемое генератором «плавает».

С неисправным регулятором напряжения авто эксплуатировать нельзя

причинах разрядки аккумулятора на автомобиле

Вышел из строя диодный мост генератора

Ещё одной проблемой в генераторе может стать выход из строя диодов. Как эту неисправность диагностировать самостоятельно? Тут потребуется мультиметр или вольтметр. Заводите двигатель, щупы мультиметра накидываете на выводы АКБ и замеряете напряжение. Затем немного выжимаете газ и наблюдаете за напряжением. При исправном генераторе оно будет расти. Если оно падает, то с большой долей вероятности можно утверждать, что диодный мост вышел из строя. Причиной выхода из строя диодов чаще всего является короткое замыкание.

Неисправный диодный мост требует ремонта у автоэлектрика

ВАЗ 2110 нет зарядки аккумулятора

Если на ВАЗ 2110 аккумулятор разряжается, и периодически доходит до совсем вялого уровня заряда, то зачастую проблема кроется в неполадках бортовой сети.

Схема подключения генератора и аккумуляторной батареи в автомобиле ВАЗ 2110. 5 – контрольная лампа заряда, 4 – выключатель зажигания, 3 – монтажный блок, 2 – генератор, 1 – аккумуляторная батарея. Вывод генератора «W» на ВАЗ 2110 не используется.

В нормальном режиме аккумулятор «десятки», имея емкость 55 Ач, в достаточной мере восполняет свой разряд током штатного генератора. При нормальной слаженной работе подзарядка стационарным устройством аккумулятору не требуется несколько месяцев, он сохраняет достаточный уровень заряженности — около 60-80%.

Для начала нужно определить причину разряда. Это либо утечки тока, когда автомобиль простаивает, либо неисправность бортового генератора. Еще одним вариантом может быть повышенное суммарное потребление всей электроники автомобиля. ВАЗ 2110 очень любят тюнинговать, переделывать, ставить самодельные бортовые компьютеры или мультимедийные системы. Именно последние могут привести к тому, что на ВАЗ 2110 нет зарядки аккумулятора, даже при исправном генераторе, в виду несоразмерной мощности установленной акустики с возможностями автомобиля.

Если автолюбитель точно знает, что никаких изменений в электросистеме не производилось, то в первую очередь стоит замерить отдачу тока в простое автомобиля. В идеале её не должно быть вообще, но часто из-за плохого контакта, замыканий, либо некачественной сигнализации, заряд аккумулятора может уйти буквально за одну ночь

Если же есть уверенность, что аккумулятор именно не заряжается, а в остальном работает он нормально – самое пристальное внимание следует обратить к генератору

Самая простая причина, по которой на ВАЗ 2110 нет зарядки аккумулятора – ослабление ремня генератора. Если ремень проскальзывает, генератор не набирает необходимые обороты, и, следовательно, не выдает необходимое для зарядки напряжение.

Если же после натяжения ремня ситуация не изменилась, и на панели приборов всё также горит лампочка аккумулятора, смотрим как работает генератор.

Схема проверки работоспособности генератора на стенде. 7 – аккумуляторная батарея, 6 – выключатель, 5 – амперметр, 4 – реостат, 3 – контрольная лампа 12 В, 3 Вт, 2 – вольтметр, 1 – генератор.

Он может «чудить» по нескольким причинам. Например, мог выйти из строя регулятор напряжения. Если он работает на как надо, напряжение будет ниже пороговых 13 В, и аккумулятор не будет заряжаться. Регулятор нужно заменить, предварительно сняв и разобрав генератор.

Проблема может крыться также в выпрямительном блоке генератора (диодном мосту). Диод в нормальном состоянии пропускает ток только в одну сторону, предотвращая обратное поступление в обмотку генератора. Если же диод выходит из строя, он начинает либо пропускать ток в обе стороны, либо вообще его не пропускать. В первом случае сначала в работе проблему можно и не заметить, но со временем генератор начнет барахлить. Во-втором случае ток от генератора вообще не будет идти, и аккумулятор, естественно, будет садиться, и довольно стремительно.

Очень часто автолюбитель видит, что на ВАЗ 2110 аккумулятор разряжается быстро, и решает установить аккумулятор большей емкости. Иногда штатный 55 Ач аккумулятор заменяют на модель 70 Ач, и эффект ощущается – заряд держится несколько дней. Но это происходит потому, что ставится полностью заряженный емкий аккумулятор, и через несколько дней он все так же сядет. А вот когда будет выявлена истинная проблема, и генератор будет отремонтирован – такой емкий аккумулятор все равно будет садиться, так как генератор ВАЗ 2110 не рассчитан на такую емкость и не будет успевать его заряжать.

Причина №2. Износ АКБ

Здесь коротко, так как чинить в таких случаях нечего. Изношенную батарею можно только заменить. Как правило, плохо заряжается аккумулятор тогда, когда на его пластинах имеется «не пробивной» слой сульфатов. Такая батарея в принципе не способна заряжаться до конца, к тому же, у нее резко снижается емкость и пусковой ток.

То же самое можно сказать о случаях, когда осыпались пластины, помутнел электролит, есть закороченные банки. Последнее можно определить, если посмотреть на электролит в отсеках на последнем этапе зарядки от стационарного зарядного устройства. Закороченная банка «не кипит».

Зарядка аккумулятора от генератора

Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.

Какая зарядка должна идти с генератора на аккумулятор?

Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.

В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.

А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?

Как самостоятельно проверить, заряжает ли генератор аккумулятор?

Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.

А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:

• Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
• Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.

Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.

Как проверить зарядку генератора прибором мультиметром?

Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.

Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:

1. Напрямую на генераторной обмотке.
2. Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.

Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.

Проверка устройства

Проверяется реле-регулятор напряжения генератора ВАЗ 2106, «копеек», иномарок одинаково. Как только произведете снятие, посмотрите на щетки – у них должна быть длина более 5 миллиметров. В том случае, если этот параметр отличается, нужно проводить замену устройства. Чтобы осуществить диагностику, потребуется источник постоянного напряжения. Желательно, чтобы можно было изменить выходную характеристику. В качестве источника питания можно использовать аккумулятор и пару пальчиковых батареек. Еще вам необходима лампа, она должна работать от 12 Вольт. Вместо нее можно использовать вольтметр. Подключаете плюс от питания к разъему регулятора напряжения.

Проблемы с телефоном или зарядным устройством

Пыль, мусор или окись

При интенсивном использовании девайса почти неизбежно загрязнение или окисление контактов как для подсоединения батареи, так и для подсоединения зарядного устройства. В первую очередь снимаем заднюю крышку, вытаскиваем аккумулятор, если это возможно, зачищаем контакты. То же самое проделываем с USB-выходом, проверяем также, не попал ли туда мусор.

Механические повреждения

Аккумулятор мы достали, внимательно рассматриваем его. Если есть выпуклости, аккумулятор вздулся — срочно менять, к сети ни в коем случае не подсоединять.

Сравнение нормальной и вздувшейся батареи

Смотрим внимательно на USB-выход. Если есть какие-нибудь физические повреждения, то же самое, менять. Если язычок слегка скошен или искривлён, то можно попробовать вернуть его в необходимое положение плоской отвёрткой или другим похожим инструментом.

Если проблема с зарядкой появилась после механических повреждений, таких как падение или удар, то, скорее всего, придётся нести аппарат в сервисный центр к специалистам.

Зарядное устройство

Обычно, если не заряжается аккумулятор телефона — грешат на зарядное устройство, и небезосновательно. Элементарное повреждение провода может заставить вас купить новый кабель или зарядное устройство. Само зарядное устройство может перегореть, зачастую так и бывает, но есть некоторые нюансы.

Желательно заряжать Android родным зарядным устройством

Если вы по каким-то причинам пользуетесь не родным устройством, которое выдаёт недостаточное количество амперов, то ваша батарея неумолимо будет терять заряд, пока не разрядится окончательно, но об этом чуть позже

В самом общем случае — пользуйтесь либо родным зарядным устройством, либо аналогичным, обращайте внимание на выходную силу тока

Если с зарядным устройством на вид всё в порядке и сила тока для нашего телефона подходящая, то пробуем зарядить им другой телефон. В зависимости от успеха проделанного, либо читаем статью дальше, либо меняем зарядник.

Также смартфон может плохо заряжаться и даже терять заряд, будучи на зарядке, если процессор его слишком нагружен. Стоит отключить Wi-Fi, закрыть приложения, особенно «тяжелые». При зарядке не надо одновременно играть или смотреть фильмы. Если зарядник не обеспечивает большую силу тока, это может привести к разрядке, а еще это вредно для батареи.
