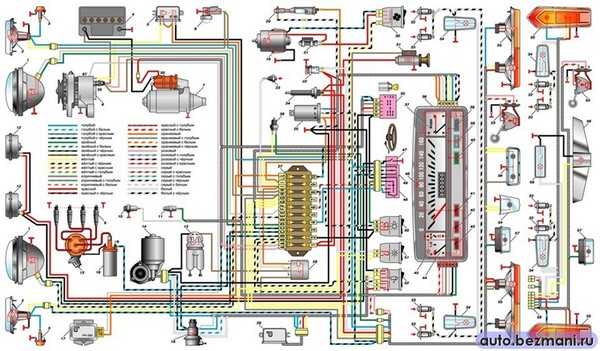

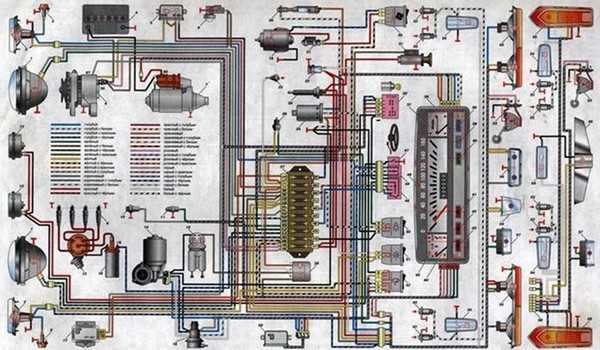

Электрическая система автомобиля ваз 2106

Как проверить генератор мультиметром и тестером

Генератор – одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем – как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр – это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Последовательность действий

  1. Сначала необходимо проверить реле генератора. Перенапряжение в бортовой сети автомобиля способно вывести из строя различные приборы. Для поддержания правильной разности потенциалов используется реле-регулятор. Подробно опишем, как проверить регулятор напряжения генератора. Мультиметр переключаем в режим измерения напряжения. Заводим автомобиль. На клеммах АКБ или выходах генератора замеряем величину напряжения. Правильное значение должно быть в диапазоне 14-14.2 В. Нажимаем на акселератор (здесь понадобиться помощь помощника). Величина напряжение не должна измениться более чем на 0.5В. Если значения замеренных параметров отличаются от приведенных, это говорит о неправильной работе реле-регулятора.
  2. Проверяем диодный мост, состоящий из шести диодов. Из них три можно назвать «положительными», а три – «отрицательными». Половина диодов имеет массу на аноде, а остальные – на катоде. Для проверки переводим мультиметр в режим «звука». Если замкнуть контакты щупов, будет слышен писк. Проверяем каждый диод в обоих направлениях. Писк должен быть слышен только в одном. Если диод звонится в обе стороны – значит, он пробит и его нужно менять. Желательно в таком случае произвести замену сразу всего моста.

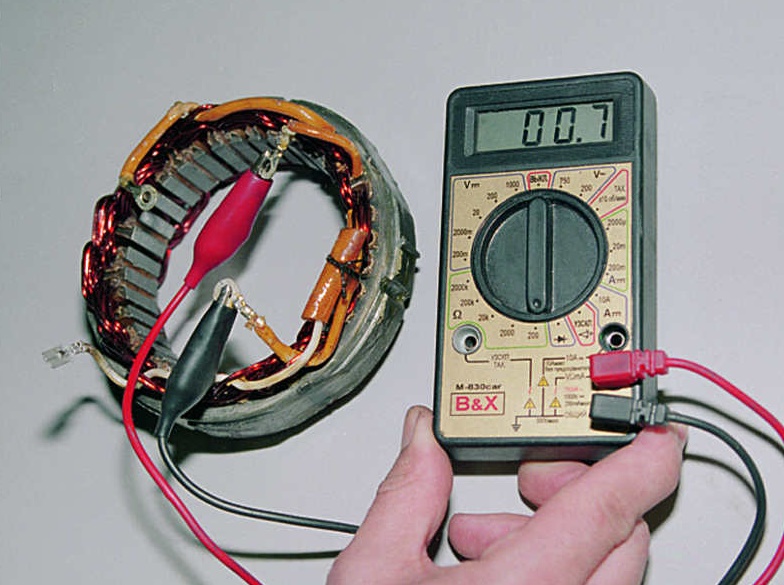

  3. Проверяем статор генератора. Данный блок выполнен в виде полого металлического цилиндра. Внутри уложена обмотка генератора. Для проверки нужно предварительно отсоединить от диодного моста выводы статора. Осматриваем состояние обмотки. Не должно быть подгораний и механических повреждений. Переводим тестер в режим измерения сопротивления. Проверяем обмотку на пробой. С этой целью замеряем сопротивление между корпусом статора и любым из выводов обмотки. Значение должно быть как можно большим, в идеале – стремящимся к бесконечности. Если тестер показывает меньше 50 КОм – значит, автогенератор скоро выйдет из строя.
  4. Проверяем ротор генератора. Этот узел выполнен в виде металлического стержня, на который наматывается обмотка. На одном из концов стержня находятся кольца. По ним скользят щетки генератора. Извлекаем ротор и осматриваем состояние обмотки и подшипников. Проверяем мультиметром целостность обмотки. Замеряем сопротивление между контактными кольцами. Его значение должно быть порядка нескольких Ом. В случае короткого замыкания (сопротивление около нуля) или обрыва цепи требуется замена ротора.

Данная инструкция поможет успешно выявить генератора неисправности в полевых условиях. Вышеописанный алгоритм может с успехом применяться как на большинстве современных автомобилей, так и на отечественных ВАЗ 2106, 2107, 2114 и т.д. главное условие – напряжение бортовой сети 12В.

Также рекомендуем прочесть статью как проверить исправность генератора с помощью контрольной лампы.

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

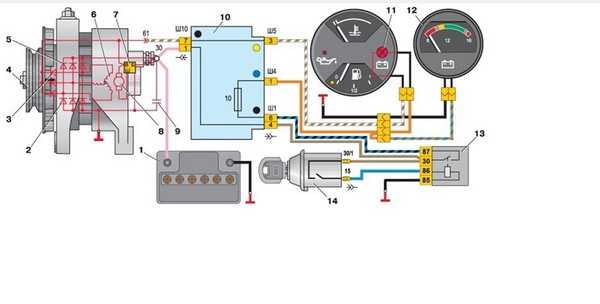

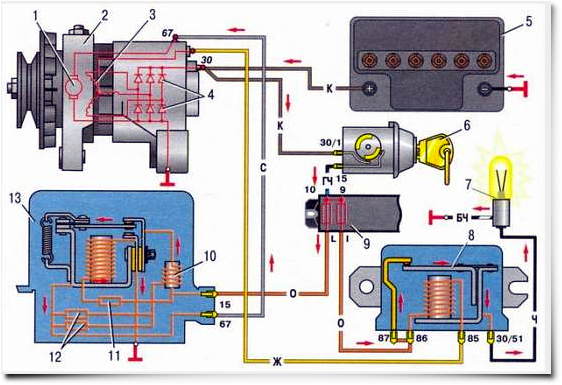

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

1 обмотка ротора генератора
2 генератор
3 обмотка статора генератора
4 выпрямитель генератора
5 аккумуляторная батарея
6 тумблер зажигания
7 контрольная лампа заряда аккумуляторной батареи
8 реле контрольной лампы заряда аккумуляторной батареи
9 блок предохранителей ВАЗ -2106
10 дроссель
11 термокомпенсирующий резистор
12 добавочные резисторы
13 регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

  • как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
  • в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
  • затем через щётку напряжение идёт на обмотку возбуждения ГУ;
  • затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

  1. Если изношены генераторные щётки.
  2. При неисправностях генерирующего устройства.
  3. Если неисправно реле зарядки.
  4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Устройство генератора

Основными конструктивными элементами автомобильного генератора являются:

  • ротор;
  • статор;
  • корпус;
  • подшипники;
  • шкив;
  • щётки;
  • регулятор напряжения.

Устройство генератора ВАЗ 2105: а — регулятор напряжения и щёточный узел у генераторов выпуска с 1996 г.; 1 — крышка генератора со стороны контактных колец; 2 — болт крепления выпрямительного блока; 3 — контактные кольца; 4 — шариковый подшипник вала ротора со стороны контактных колец; 5 — конденсатор 2,2 мкФ±20% для подавления радиопомех; 6 — вал ротора; 7 — провод общего вывода дополнительных диодов; 8 — зажим “30” генератора для подключения потребителей; 9 — штекер “61” генератора (общий вывод дополнительных диодов); 10 — провод вывода “Б” регулятора напряжения; 11 — щётка, соединенная с выводом “В” регулятора напряжения; 12 — регулятор напряжения ВАЗ 2105; 13 — щётка, соединенная с выводом “Ш” регулятора напряжения; 14 — шпилька для крепления генератора к натяжному устройству; 15 — крышка генератора со стороны привода; 16 — крыльчатка вентилятора со шкивом привода генератора; 17– полюсный наконечник ротора; 18 — шайбы крепления подшипника; 19 — дистанционное кольцо; 20 — шариковый подшипник вала ротора со стороны привода; 21 — стальная втулка; 22 — обмотка ротора (обмотка возбуждения); 23 — сердечник статора; 24 — обмотка статора; 25 — выпрямительный блок; 26 — стяжной болт генератора; 27 — буферная втулка; 28 — втулка; 29 — поджимная втулка; 30 — отрицательный диод; 31 — изолирующая пластина; 32 — фазный вывод обмотки статора; 33 — положительный диод; 34 — дополнительный диод; 35 — держатель положительных диодов; 36 — изолирующие втулки; 37 — держатель отрицательных диодов; 38 — вывод “В” регулятора напряжения; 39 — щёткодержатель

Чтобы знать, каким образом функционирует генератор, нужно разобраться в назначении каждого элемента более детально.

Ротор

Ротор, он же якорь, предназначен для создания магнитного поля. На валу этой детали расположена обмотка возбуждения и медные контактные кольца, к которым припаиваются выводы катушек. Подшипниковый узел, установленный в корпус генератора и посредством которого вращается якорь, выполнен из двух шарикоподшипников. На оси ротора также закреплена крыльчатка и шкив, через который механизм приводится в действие ремённой передачей.

Ротор генератора предназначен для создания магнитного поля и представляет собой вращающиеся катушки

Статор

Статорные обмотки создают переменный электрический ток и объединяются посредством металлического сердечника, выполненного в виде пластин. Чтобы избежать перегрева и замыкания между витками катушек, провода покрываются несколькими слоями специального лака.

С помощью статорных обмоток создаётся переменный ток, который поступает на блок выпрямителей

Корпус

Корпус генератора состоит из двух частей и выполнен из дюралюминия, что сделано для облегчения конструкции. Чтобы обеспечить лучший отвод тепла, в корпусе предусмотрены отверстия. Посредством крыльчатки тёплый воздух из устройства выгоняется наружу.

Щётки генератора

Работа генераторной установки невозможна без таких элементов, как щётки. С их помощью к контактным кольцам ротора подводится напряжение. Угольки заключаются в специальный пластмассовый щёткодержатель и устанавливаются в соответствующее отверстие генератора.

Регулятор напряжения

Реле-регулятор контролирует напряжение на выходе рассматриваемого узла, не давая ему повышаться более 14,2–14,6 В. В генераторе ВАЗ 2105 применяется регулятор напряжения, совмещённый со щётками и фиксируемый посредством винтов с тыльной стороны корпуса источника электроэнергии.

Регулятор напряжения представляет собой единый элемент со щётками

Диодный мост

Назначение диодного моста довольно простое — преобразовывать (выпрямлять) переменный ток в постоянный. Деталь выполнена в форме подковы, состоит из шести кремниевых диодов и крепится к задней части корпуса. Если хотя бы один из диодов выходит из строя, нормальное функционирование источника электроэнергии становится невозможным.

Диодный мост предназначен для выпрямления переменного тока в постоянный с обмоток статора для бортовой сети

Ремонт генератора ВАЗ 2101 своими руками

Отремонтировать генератор ВАЗ 2101 своими руками довольно просто. Все работы можно разделить на пять этапов:

  1. Демонтаж генератора с автомобиля.
  2. Разборка генератора.
  3. Дефектовка.
  4. Замена износившихся и неисправных элементов на новые.
  5. Сборка генератора.

Первый этап: демонтаж генератора

Для демонтажа генератора ВАЗ 2101 потребуются:

  • рожковые ключи на 10, 17 и 19;
  • монтажная лопатка.

Перед началом демонтажа генератора необходимо отсоединить минусовой провод от аккумулятора

Для снятия генератора потребуется выполнить следующие действия:

  1. Снять с автомобиля правое переднее колесо.
  2. Надёжно зафиксировать автомобиль на домкрате и дополнительных опорах.
  3. Подлезть под машину с правой стороны и найти корпус генератора.
  4. Ослабить, но не выкручивать до конца фиксирующую гайку корпуса.
  5. Ослабить, но не выкручивать до конца гайку на шпильке кронштейна.
  6. Для ослабления клиновидного ремня слегка сдвинуть корпус генератора.
  7. Отсоединить идущий к генератору провод питания.
  8. Отсоединить все провода и контактные соединения.
  9. Снять фиксирующие гайки, потянуть генератор на себя и снять его со шпилек.

Видео: демонтаж генератора ВАЗ 2101

Второй этап: разборка генератора

Снятый генератор следует протереть мягкой тканью, очистив от основного слоя грязи. Для разборки устройства понадобятся:

  • рожковый и накидной ключи на 19;
  • удлинитель;
  • головки на 8 и 10;
  • молоток.

Разобрать генератор ВАЗ 2101 довольно просто

Сама разборка осуществляется в следующем порядке:

  1. Откручиваются четыре гайки на задней крышке генератора.
  2. Откручиваются гайки крепления шкива на корпусе.
  3. Снимается шкив.
  4. Корпус разделяется на две части (в одной останется статор, в другой — ротор).
  5. Из части со статором удаляется обмотка.
  6. Из части с ротором вытаскиватся вал с подшипниками.

Дальнейшая разборка предполагает выпрессовку подшипников.

Видео: разборка генератора ВАЗ 2101

https://youtube.com/watch?v=pUAgp4kTgzo

Третий этап: дефектовка генератора

На этапе дефектовки выявляют и устраняют неисправности отдельных элементов генератора. При этом часть работ можно выполнить и на стадии разборки

Особое внимание следует уделить:

  • следам износа на поверхностях деталей;
  • появлению нагара на проводах и контактах;
  • наличию грязи и рабочих жидкостей внутри корпуса генератора;
  • трещинам, зазубринам и другим механическим повреждениям деталей.

Все повреждённые и изношенные элементы обязательно меняются на новые.

При дефектовке не нужно обращать внимание на корпус генератора: после нескольких лет службы он может иметь неприглядный вид, но при этом хорошо защищать внутренности устройства

Четвёртый этап: ремонт генератора

Сложность ремонта генератора Г-221 заключается в том, что для него трудно найти запчасти. Если подшипники ещё можно приобрести в интернете, то подобрать подходящую обмотку или выпрямитель будет очень нелегко.

Видео: ремонт генератора ВАЗ 2101

Поэтому список ситуаций для ремонта генератора ВАЗ 2101 сильно ограничен. Так, при заклинивании подшипников или износе щёток элементы для замены можно легко найти в автомагазинах.

Устройство генератора ВАЗ 2101

Для своего времени конструкция генератора Г-221 оказалась довольно удачной. Он без доработок устанавливался и на последующие модели завода — ВАЗ 2102 и ВАЗ 2103. При должном обслуживании и своевременной замене вышедших из строя элементов он мог эксплуатироваться долгие годы.

Конструктивно генератор Г-221 состоит из следующих основных элементов:

  • ротор;
  • статор;
  • реле регулятора;
  • полупроводниковый мост;
  • щётки;
  • шкив.

Кронштейн жёстко фиксирует генератор даже при движении по неровным дорогам

Ротор

Ротор — подвижная часть генератора. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Эта конструкция выполняет функции сердечника электромагнита, вращающегося в двух шариковых подшипниках. Подшипники обязательно должны быть закрытого типа. В противном случае из-за недостатка смазки они быстро выйдут из строя.

Ротор (якорь) представляет собой подвижную часть генератора

Шкив

Шкив можно считать как частью генератора, так и отдельным элементом. Он устанавливается на вал ротора и при необходимости легко снимается. Шкив при работающем двигателе вращается коленвалом через ремень и передаёт вращающий момент ротору. Чтобы шкив не перегревался, на его поверхности имеются специальные лопасти, обеспечивающие естественную вентиляцию.

Шкив генератора приводится во вращение коленчатым валом через ремень

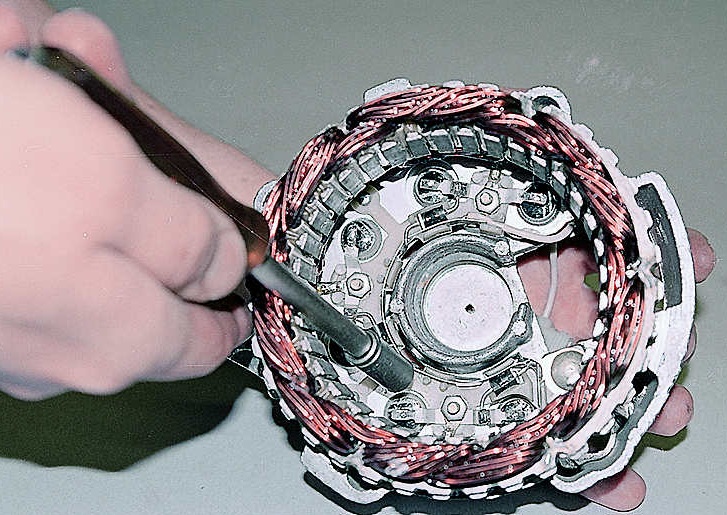

Статор с обмотками

Статор состоит из ряда специальных пластин, изготовленных из электротехнической стали. Для повышения устойчивости к нагрузкам в четырёх местах по наружной поверхности эти пластины соединены сваркой. На них в специальные пазы уложена обмотка из медной проволоки. Всего статор содержит три обмотки, каждая из которых состоит из двух катушек. Таким образом, для выработки генератором электричества используется шесть катушек.

Статор состоит из пластин, изготовленных из электротехнической стали, на которые укладывается обмотка из медной проволоки

Реле регулятора

Реле регулятора — это маленькая пластинка с электрической схемой внутри, предназначенная для контроля напряжения на выходе генератора. На ВАЗ 2101 реле расположено вне генератора и крепится на задней крышке с внешней стороны.

Реле регулятора предназначено для контроля напряжения на выходе генератора

Щётки

Выработка электричества генератором невозможна без щёток. Они расположены в щёткодержателе и крепятся к статору.

В щёткодержателе генератора Г-221 фиксируется всего две щётки

Диодный мост

Выпрямитель (или диодный мост) представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный

Важно, чтобы исправны были все диоды — в противном случае генератор не сможет обеспечить питанием все электроприборы

Диодный мост представляет собой пластину в форме подковы

Установка генератора ВАЗ 2101, 2106, 2107 классика

Итак, давно была мысль заменить старый генератор Г221 (42А) на что-то по мощнее и современнее. Решил не изобретать велосипед и поставить генератор 37,3701 (55А) от 2108 (его также ставили на семёрки, пятерки и т.д.). Сама замена не должна вызвать никаких проблем, т.к. это простейший процесс откручивания пары гаек, ну только если у Вас не стоит двойной стабилизатор, — тогда печаль. Лично мне, пришлось откручивать правую подушку двигателя, двигатель поднимать и только тогда я смог вынуть нижний болт крепления генератора, ибо он упирался точно в верхний стабилизатор. Ну да ладно победили.

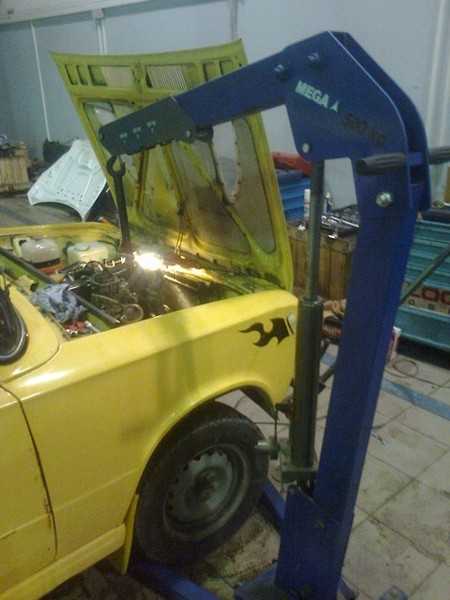

Благо у меня в помощь была подобная штуковина, иначе поднимать двигатель пришлось бы руками, а это тяжело.

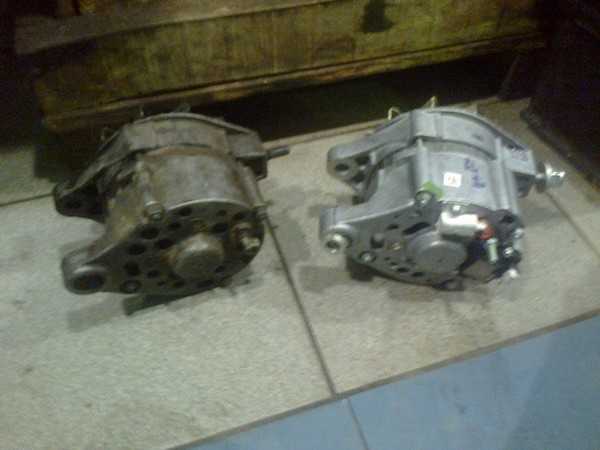

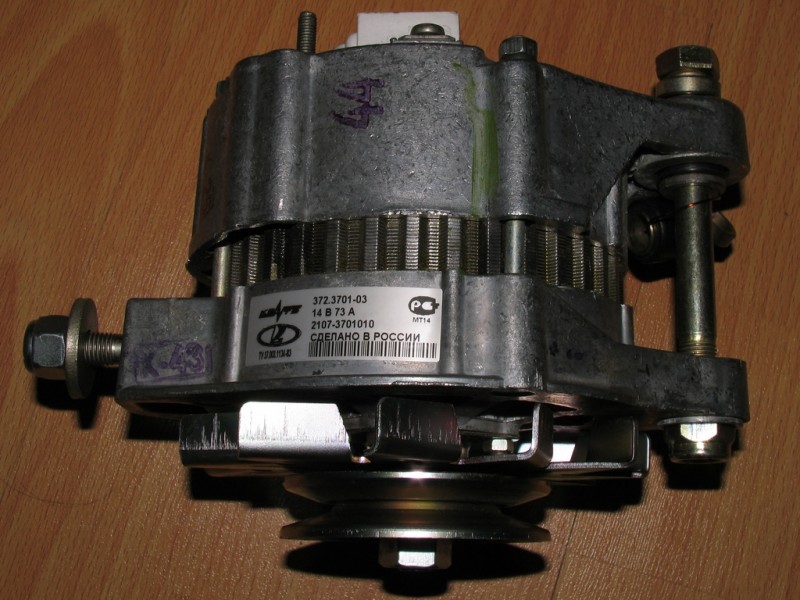

Старый — новый, 42 против 55

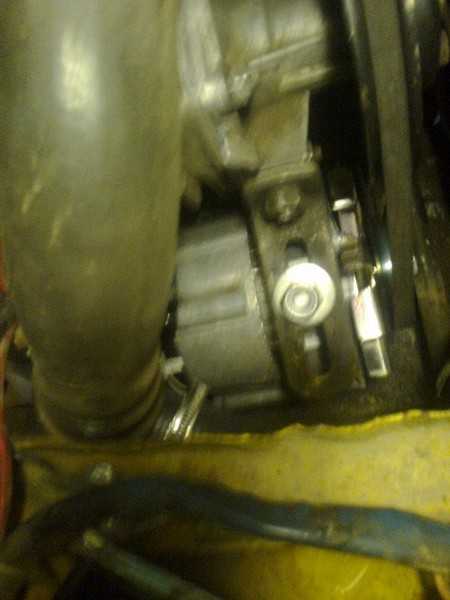

Встал на законное место.

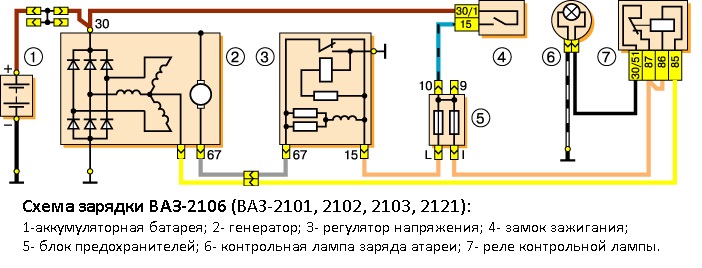

Теперь исправляем схему зарядки: вот родная схема, отслеживаем куда идут провода от генера — приборки — реле регулятора.

Родная схема 2101-02

Вот схема от Пятерки с таким же генератором:

Схема заряда классики с 37.3701 генератором

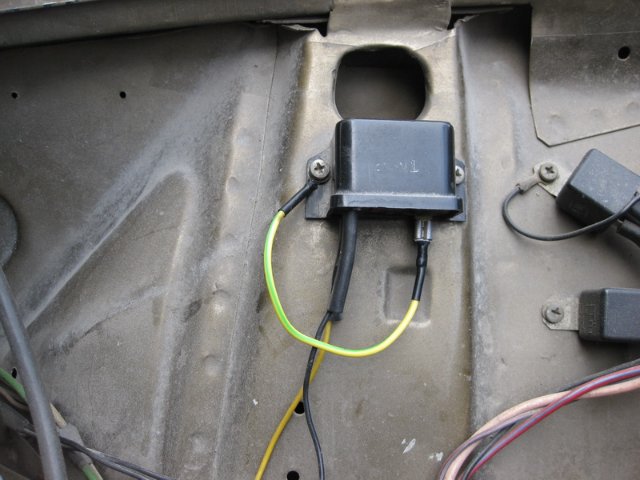

Теперь берем кусачки, снимаем регулятор (складываем в коробочку — больше не пригодится), оранжевый и серый провода (с клемм 67 и 15) можно убрать совсем или изолировать. Снимаем реле лампы заряда — выкидываем — оно, однозначно старое. Откусываем клеммы от желтого и черного провода идущих на реле лампы заряда и спаиваем их, изолируем. Далее желтый провод подключается на фишку генератора. Силовые провода «+» прикручиваем на шпильку генератора.

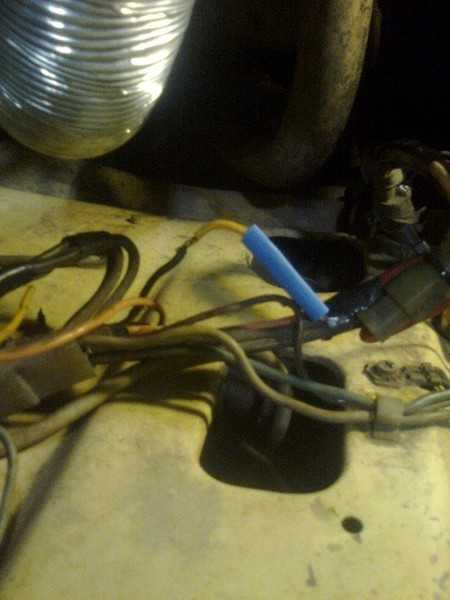

Спаянные провода от реле лампы заряда: черный соединить с желтым.

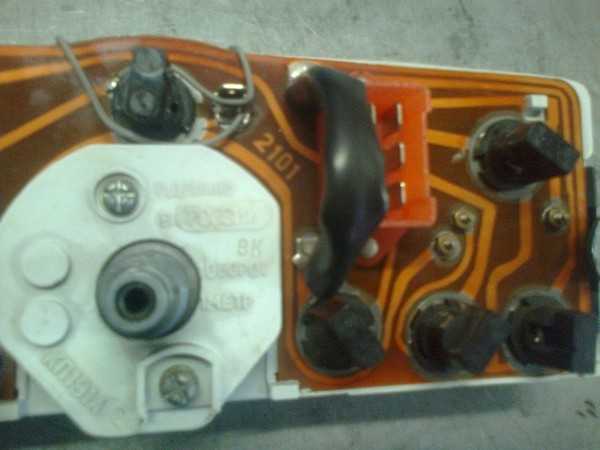

Далее лезем в салон, вынимаем приборку. Перерезаем дорожку от лампочки заряда, которая идет на массу и кидаем перемычку от этого контакта на дорожку соседней лампочки давления масла, на которой появляется +12в при включении зажигания.

Вот такая получилась схема, провода отмеченные пунктиром — удалить или изолировать, на приборной панели перерезать дорожку и кинуть перемычку из провода на лампочку давления масла.

Мне повезло! эта приборка от ОКИ, и в ней уже все сделано для установки данного генератора, я просто переставил перемычку (провод в кембрике) с минуса на плюс.

В итоге получаем значительно упрощенную схему заряда и более мощный генератор, (который можно спокойно заменить на еще более мощный до 120А от Приоры). Не стал ставить 80А, т.к. не хотелось переделывать шкивы под широкий ремень, это работа для нового движка.

И еще немного теории: при новой схеме возбуждение генератора происходит через лампочку на приборной панели, когда генератор «раскручивается» она тухнет. Но если лампочка перегорит, то зарядки не будет вообще! так что всегда смотрите чтобы при включении зажигания она горела вместе с давлением масла. Лично у меня всё заработало сразу и хорошо. Зарядка 14,3в, клемму с аккумулятора снимал — машина работает

https://www.drive2.ru/l/2817621/

следующая статья:

Что необходимо для обслуживания

Очень часто возникает такая неисправность, как чрезмерный износ подшипников. Как правило, выходит из строя тот, который находится в передней крышке. Определить поломку можно даже на слух. Громкий свист выдает его поломку. Причина того, что именно в передней крышке происходит разрушение подшипника, заключается в том, что на него воздействует очень большая нагрузка. Ведь именно с этой стороны находится ремень.

Щетки генератора 2106, изготовленные из графита, находятся в постоянном контакте с ротором. Прочность у них достаточно большая, но, несмотря на это, действие трения дает о себе знать. Следовательно, время от времени их необходимо заменять новыми. Если этого не сделать, то обмотка возбуждения не будет работать.

Питание на неё не поступает, не создается магнитное поле, которое необходима для вырабатывания электроэнергии. Случается такое, что обмотка возбуждения, либо одна из статорных, начинает «коротить» на массу. Чтобы удостовериться в этом, необходимо генератора ВАЗ 2106 полностью разобрать, после чего при помощи мультиметра осуществить прозвонку всех без исключения обмоток.

Вы должны представлять хотя бы примерно, как проверить обмотки на пробой

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Если сопротивления нет, налицо короткое замыкание на корпус устройства

Выход из этой ситуации выбирайте сами. Можно либо осуществить перемотку статорной обмотки, либо заменить его полностью, либо установить новый источник питания. Цена нового, конечно, немаленькая – около 3000-3500 рублей. На разборках можно приобрести и втрое дешевле, но будет ли он нормально работать?

Источники

  • https://vaz-remzona.ru/podklyuchenie-generatora-2106/
  • https://ladamaster.com/skhema-podklyucheniya-generatora-vaz-2106-2
  • http://expertVAZ.ru/2106/generator-osobennosti-konstrukciya.html
  • https://tokzamer.ru/bez-rubriki/shema-podkljucheniya-generatora-vaz-2106
  • https://ladamaster.com/skhema-podklyucheniya-generatora-vaz-2106

Технические характеристики генератора ВАЗ 2105

На «пятёрки» начиная с 1986 года стали устанавливать генераторы 37.3701. До этого автомобиль оснащался устройством Г-222. Последний имел иные данные статорных и роторных катушек, а также другой щёточный узел, регулятор напряжения и выпрямитель. Генераторная установка представляет собой трёхфазный механизм с возбуждением от магнитов и встроенным выпрямителем в виде диодного моста. В 1985 году с генератора было удалено реле, отвечающее за индикацию контрольной лампы. Контроль напряжения бортовой сети осуществлялся только по вольтметру. С 1996 года генератор 37.3701 получил изменённую конструкцию щёткодержателя и регулятора напряжения.

До 1986 года на ВАЗ 2105 устанавливали генераторы Г-222, а после начали ставить модель 37.3701

Таблица: параметры генератора 37.3701 (Г-222)

Максимальный отдаваемый ток (при напряжении 13 В и частоте вращения ротора 5 тыс. мин-1), А 55(45)
Рабочее напряжение, В 13,6–14,6
Передаточное отношение двигатель-генератор 2,04
Направление вращения (со стороны привода) правое
Масса генератора без шкива, кг 4,2
Мощность, Вт 700 (750)
