Гидропневматическая подвеска: принцип работы

Hydractive

I поколение

С 1990 года подвеска Hydractive 1 серийно устанавливалась на ряд автомобилей Citroen, включая модели Xantia и XM. Особенностью первых двух поколений было совмещение гидравлических магистралей тормозной системы, усилителя рулевого управления и подвески в один общий контур.

Схема передней подвески Hydractive на автомобиле Citroen XM

Было предусмотрено два режима:

• Sport – режим жесткой подвески для динамичной езды.
• Auto – режим автоматического изменения жесткости подвески на основе показаний датчиков, учитывающих текущие параметры движения (датчика положения педали газа, угла поворота рулевого колеса, давления в тормозной системе и других).

II поколение

Схема задней подвески Hydractive на автомобиле Citroen XM

Модернизация затронула режим Auto, который был изменен на Comfort. Движение в комфортном режиме предполагало автоматическое кратковременное увеличение жесткости подвески при прохождении поворотов и ускорении  в целях сохранения лучшей управляемости и динамики автомобиля.

Citroen XM 1995 года выпуска

Вторым нововведением было добавление в гидравлический контур дополнительного резервуара с запорным клапаном, что позволило длительное время сохранять высокое давление в системе. Заданная высота кузова поддерживалась в течение нескольких недель без запуска двигателя. Начиная с 1994-го года подвеска Hydractive 2 устанавливалась на модели Xantia, с 1995-го – на XM.

III поколение

Система Hydractive 3 устанавливалась с 2001-го года на автомобили Citroen C5 и обладала следующими отличительными особенностями:

• Упрощена гидравлическая схема – тормозная система была выведена за пределы общего контура.
• Отсутствие функции ручного выбора режима работы подвески.
• Автоматическое уменьшение клиренса автомобиля на 15 мм от стандартного значения на скорости выше 110км/ч и увеличение дорожного просвета на 13 мм на скорости ниже 70 км/ч.

Определение оптимальной высоты положения кузова при движении производится на основании показаний датчиков скорости и датчиков высоты положения передней и задней частей автомобиля.

Сitroen С5 Сrosstourer 2014 года выпуска

Улучшенная версия Hydractive 3 с индексом “+”, применявшаяся с 2005 года на дорогих комплектациях Citroen C5 и в качестве стандартного оснащения модели С6, имела следующие отличия от базовой:

• Водителю доступны два режима – Comfort (мягкая подвеска) и Dynamic (спортивный режим).
• Более совершенный алгоритм определения оптимального дорожного просвета, использующий в своей основе такие показатели, как: текущая скорость автомобиля, высота передней и задней части кузова, скорость вращения и угол поворота рулевого колеса, продольное и поперечное ускорение, скорость перемещения подвески, положение дроссельной заслонки.

Типовое разнообразие

Любая из подвесок автомобилей должна обеспечивать необходимую плавность хода, обладать кинематическими характеристиками, отвечающих требованиям устойчивости и управляемости авто.

В авто с зависимой подвеской подразумевается жесткое соединение колес, стоящих напротив, движение одного из которых в поперечной плоскости содействует перемещению второго. Авто с независимой подвеской характеризуются более сложной конструкцией, у которой смещение колес не зависит друг от друга. Этот тип независимых подвески авто подразделяются на рычажные и свечные. Виды, которые встречаются чаще всего:

• с качающимися полуосями;
• на продольных рычагах (пружинная, торсионная);
• с косыми рычагами;
• с продольными и поперечными рычагами;
• с двойными продольными и поперечными рычагами (пружинные, торсионные, рессорные);
• торсионно-рычажные;
• «Макферсон»;
• гидропневматические и пневматические подвески;
• адаптивные.

Рекомендуем: Как работает инжектор и система впрыска топлива?

Зависимый тип

На авто этого типа подвески подразумевается жесткая связь между колесами. Агрегаты зависимого типа относятся к первым изобретениям человечества, которые ушли не очень далеко от конструкции телег, когда два колеса соединялись между собой осью.

Современные аналоги разделяются на рессорные и пружинные. Первый вариант в качестве упругого элемента предусматривает рессору, крепление которой проводится к балке моста, концами к раме или корпусу авто. Второй вариант подвесок подразумевает использование пружины.

Зависимая подвеска

Пусть этот тип и считается устаревшим в силу давности его изобретения, он до сих пор находит широкое применение среди грузовых автомобилей и внедорожников. Недостатки, которые безразличны на плохой дороге, становятся очевидными на трассе:

• управляемость остается желать лучшего из-за приличных подрессоренных масс при условии движения на высокой скорости;
• плохая устойчивость курсового типа;
• уровень комфорт для легковых автомобилей очень мал.

Независимый тип

Это вариант подвесок авто совершенно другой и не имеющий ничего общего с рассмотренным ранее. Подобная конструкция не имеет жесткой связи между колесами. На практике такая подвеска подразумевает автономное крепление каждого колеса к кузову авто, а при колебании одного из них эти изменения не передаются к остальным. Благодаря этому фактору крен кузова уменьшается, как результат устойчивость повышается. Практическая реализация варианта независимых подвесок автомобилей разнообразна, которая объедена в два основных типа: рычажные и свечные. Виды первых: двухрычажные, поперечнорычажные, косорычажные и продольнорычажные. Последние включают подвески МакФерсона.

Среди легковых автомобилей широко распространены подвески МакФерсона и поперечнорычажная. Причины, которые наделяют авто рядом преимуществ, объясняют фактор популярности подвесок, среди них:

• достойный уровень комфорта;
• высокая степень управляемости;
• хорошая обратная связь при рулении;
• крены минимальны;
• высокая скорость движения.

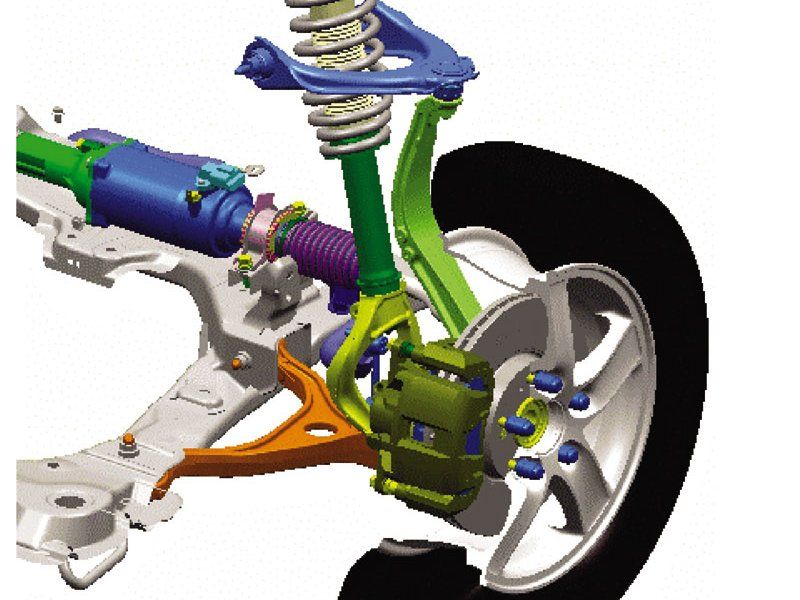

Независимая подвеска

Комбинированный тип

Это комбинация двух автомобильных подвесок, описанных ранее. Их конструкция спереди включает установку независимой подвески, а сзади – установку моста. Компромиссное решение разработчиков позволяет достичь комфортного передвижения по асфальту и свободного преодоления незначительного бездорожья.

Подобная комбинация легковых автомобилей идеально впишется в кроссоверы и паркетники. Возможность свободно передвигаться по городу, выезжать в лес на пикник либо проезда по проселочным дорогам становится воплощаемой задачей. Пусть и получится что-то среднее, зато в большинстве случаев обеспечит приемлемые условия движения.

Комбинации, заслуживающие внимания

Описанные выше виды подвесок не исчерпывают их многообразие. Существуют ещё некоторые типы агрегатов, которые заслуживают внимания:

• Торсионная. Основывается на работе специального элемента – торсиона, представляющего собой металлический вал. Его функция представлена в виде скручивания при возникновении нагрузки.
• Активная. Для легковых автомобилей с этой подвеской термин «активная» предусматривает возможность колебания параметров при эксплуатации агрегата.
• Пневматическая. Отвечает за изменение высоты автомобилей относительно дороги, другими словами, колебания клиренса. Конструкция пневмоподвески предусматривает применение пневмоупоров на каждом колесе. Отдельно взятая пневматическая подвеска легковых автомобилей не является отдельным видом, но служит своеобразным дополнением к стандартной.

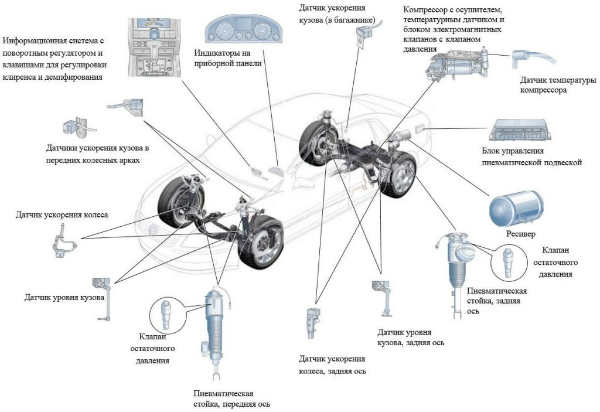

Устройство пневматической подвески

• пневмокомпоненты;
• компрессор;
• ресивер воздушный;
• блок управления;
• датчики размещения кузова.

Пневмоэлементы

Упругие пневмоэлементы представляют собой работающие запчасти подвески, поддерживающие клиренс, осуществляют регулирование. Перемещение кузова вверх и вниз происходит с помощью смены уровня давления воздуха в пневмобаллонах.

Гидропневматическая подвеска– это система, не имеющая обычных жестких деталей(торсионов, пружин). Их заменяют гидропневматические сферы со специальной жидкостью и газом, разделенных пластичной и очень крепкой оболочкой.

Установки бывают выполнены в разных вариациях: устанавливаться отдельно(как автономный узел) или в виде подушки, соединенной с амортизатором. Второй тип конструкции называется пневматической амортизаторной стойкой.

Пневмоэлемент состоит из следующих деталей:

• поршневого штока;
• корпуса;
• манжетов.

Существуют типы пневмоподушек со встроенным клапаном по ограничению уровня давления.

Компрессор

Этот механизм поддерживает оптимальное давление воздуха в пневматической подвеске. Система подстраивает значение клиренса.

Представляет собой совокупность деталей, контролирующих поступление воздуха в пневмобаллоны. Он состоит из таких основных составляющих:

• осушителя, необходимого для предупреждения образования влажной среды в установке;
• электродвигателя, приводящего механизм в действие;
• электромагнитных клапанов, необходимых для направления газа под давлением по конкретному контуру.

Пневматические баллоны накачиваются попарно или отдельно каждый. Это зависит от количества встроенных клапанов.

Ресивер

Это связывающее звено между компрессором и пневматическими элементами. Представляет собой емкость из металла объемом 3-10 л. Она необходима для образования сжатого воздуха с целью формирования оптимального уровня давления в установке. Данный элемент устанавливать не обязательно. Но его использование характеризуется таким достоинством: нет необходимости в постоянной закачке воздуха с помощью компрессора. Когда в резервуаре падает уровень давление газа до конкретной отметки, электронный прибор подаст сигнал для работы компрессора.

Система управления

Блок управления предназначен для контроля над уровнем давления воздуха в пневмобаллонах. С этой целью в механизм встроены разные типы датчиков, которые контролируют функционирование подушки, угол поворота руля, высоту кузова, скоростью машины, размещение педали акселератора, качество дорожного полотна.

В зависимости от этих показателей, электронная система управляет позицией кузова автомашины и степенью демпфирования амортизаторов (в адаптивной конструкции).

Hydractive

I поколение

С 1990 года подвеска Hydractive 1 серийно устанавливалась на ряд автомобилей Citroen, включая модели Xantia и XM. Особенностью первых двух поколений было совмещение гидравлических магистралей тормозной системы, усилителя рулевого управления и подвески в один общий контур.

Схема передней подвески Hydractive на автомобиле Citroen XM

Было предусмотрено два режима:

• Sport – режим жесткой подвески для динамичной езды.
• Auto – режим автоматического изменения жесткости подвески на основе показаний датчиков, учитывающих текущие параметры движения (датчика положения педали газа, угла поворота рулевого колеса, давления в тормозной системе и других).

II поколение

Модернизация затронула режим Auto, который был изменен на Comfort. Движение в комфортном режиме предполагало автоматическое кратковременное увеличение жесткости подвески при прохождении поворотов и ускорении в целях сохранения лучшей управляемости и динамики автомобиля.

Citroen XM 1995 года выпуска

Вторым нововведением было добавление в гидравлический контур дополнительного резервуара с запорным клапаном, что позволило длительное время сохранять высокое давление в системе. Заданная высота кузова поддерживалась в течение нескольких недель без запуска двигателя. Начиная с 1994-го года подвеска Hydractive 2 устанавливалась на модели Xantia, с 1995-го – на XM.

III поколение

Система Hydractive 3 устанавливалась с 2001-го года на автомобили Citroen C5 и обладала следующими отличительными особенностями:

• Упрощена гидравлическая схема – тормозная система была выведена за пределы общего контура.
• Отсутствие функции ручного выбора режима работы подвески.
• Автоматическое уменьшение клиренса автомобиля на 15 мм от стандартного значения на скорости выше 110км/ч и увеличение дорожного просвета на 13 мм на скорости ниже 70 км/ч.

Определение оптимальной высоты положения кузова при движении производится на основании показаний датчиков скорости и датчиков высоты положения передней и задней частей автомобиля.

Сitroen С5 Сrosstourer 2014 года выпуска

Улучшенная версия Hydractive 3 с индексом «+», применявшаяся с 2005 года на дорогих комплектациях Citroen C5 и в качестве стандартного оснащения модели С6, имела следующие отличия от базовой:

• Водителю доступны два режима – Comfort (мягкая подвеска) и Dynamic (спортивный режим).
• Более совершенный алгоритм определения оптимального дорожного просвета, использующий в своей основе такие показатели, как: текущая скорость автомобиля, высота передней и задней части кузова, скорость вращения и угол поворота рулевого колеса, продольное и поперечное ускорение, скорость перемещения подвески, положение дроссельной заслонки.

Недостатки гидропневматической подвески

• Сложность конструкции.
• Высокая стоимость производства.
• Высокая стоимость обслуживания и ремонта.

В связи со своей высокой стоимостью и сложностью изготовления гидропневматическая подвеска редко встречается на большинстве серийных автомобилей. В основном она применяется на автомобилях премиум-сегмента такими производителями, как, например, Bentley, Rolls-Royce и Mercedes-Benz. Одним из автомобилей, на котором уже много лет успешно применяется подобная схема подвески, является популярный во всем мире внедорожник класса «люкс» Lexus LX570. На последнем поколении Citroen C5 устанавливается обычная гидравлическая подвеска. Гидропневматические элементы были упразднены в целях снижения стоимости и повышения уровня доступности автомобиля. Помимо автомобилестроения гидропневматическая подвеска применяется также в шасси специальных машин и военной техники.

Особенности пневмоподвесок грузовых и легковых автомобилей

Пневматические подвески, устанавливаемые на легковые и грузовые автомобили, имеют ряд особенностей.

Так, устройства для грузовиков и автобусов оборудуются пневмокомпрессорами, которые работают от дизельного, а в легковых авто — от электрического мотора. При этом цель установки похожа — благодаря действию пневмоподвески, снижаются колебания и тряска при движении.

Пример пневмоподвески легкового автомобиля.

Минус устройства — необходимость регулярного обслуживания и периодической замены пневмокомпрессора.

Несмотря на это, коммерческий транспорт часто оборудуется пневмоподвеской. Причина популярности — в возможности регулирования жесткости, высоты посадки и высадки людей, дорожного просвета и прочих параметров.

При этом на грузовиках чаще всего применяются одно- или двухконтурные схемы. С их помощью регулируется жесткость и, как следствие, допустимый уровень нагрузки.

Преимущество и в том, что повышение грузоподъемности не влияет на уровень безопасности и комфорта.

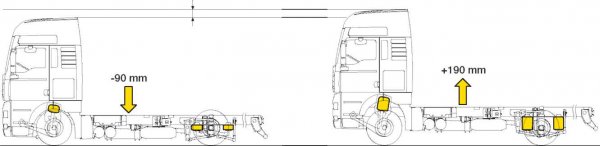

Пневмоподвеска автомобилей MAN.

Можно ли установить своими руками?

Вопреки распространенному мнению, монтаж пневматической подвески своими руками (в том числе на отечественные автомобили) — реальная затея. Главные компоненты при переделке — пневматические подушки.

Дополнительно покупаются электромагнитные клапана, ниппеля, тройники, штуцера, кислородный шланг и прочие элементы.

В роли компрессора часто используется устройство Беркут R20 или Viair 400P, а в качесте ресивера — воздушный баллон от «камазовской» тормозной системы (с условием незначительной конструктивной доработки).

Для управления пневматической подушкой устанавливается проводной пульт.

Для примера рассмотрим затраты при монтаже пневмоподвески на ВАЗ:

• Стойки применяются от СААЗ (масляные) — 7-8 тысяч рублей.
• Подушки — от Скании 4-го поколения. Цена — 3-4 тысячи рублей/штука.
• Ресивер для пневмоподвески берите с «девятки». Плюсы устройства — наличие обратного клапана, стойкость к высокому давлению, вместимость. Затраты — 2-2.5 тысячи рублей.
• Клапаны ГБО удерживают до 25 атмосфер. Стоимость — 300-400 рублей за штуку.
• Компрессор. Здесь подойдет модель Беркут Р20. Его плюсы — надежность, быстро накачивание. Общая цена — около 5 тысяч рублей.
• Прочее оборудование — манометр, фитинги и трубки.

Общие затраты составляют 25-27 тысячи рублей. При этом алгоритм работ, следующий:

• Монтаж стоек;
• Протягивание и крепление кислородных трубок;
• Установка клапана и переднего контура;
• Монтаж трубок от подушек и самих подушек;
• Подключение реле, предохранителей и тумблеров;
• Проверка работы.

Подробнее как установить пневмоподвеску своими руками смотрите здесь https://autotopik.ru/sovet/995-pnevmopodveska-svoimi-rukami.html.

Устройство технологии

Работа подвески Hydractive 3

Сейчас развитие hydractive проходит по двум траекториям — это расширение возможностей и повышение стойкости к повреждениям. Технически же гидроподвеска включает в себя следующие элементы: стойки переднего моста, цилиндры гидропневматики для заднего моста, электрические регуляторы жесткости и электронный блок управления. Также в эту систему входит и гидроусилитель руля. Раньше в гидроподвеску также встраивалась и тормозная система. Но начиная с третьего поколения тормозной контур проложен отдельно.

Для лучшего понимания уделим внимание конкретно каждому элементу. Первым будет гидроэлектронный блок, он отвечает за подачу и дозировку рабочей жидкости и регулировку давления во всей системе

В состав блока входит электромотор, поршневой насос, и контролирующие клапаны, блок управления, предохранительный клапан и запирающий клапан. Запорный клапан служит для того, чтобы при выключенном двигателе кузов не опускался ближе к земле. Непосредственно система контроля — это блок управления и электромагнитный клапан.

Рядом с электронным блоком управления расположился бачок с рабочей жидкостью. В него заливается интересная по цвету оранжевая жидкость

Теперь обратим внимание на стойку передней подвески. Она, кроме своего основного назначения имеет в себе еще и гидропневматический демпфирующий элемент, и гидроцилиндр

Также есть еще и амортизационный клапан, суть которого заключается в гашении колебаний кузова. Гидропневматический упругий узел внешне выглядит как металлическая сфера, внутри которой есть деления из многослойной мембраны. С двух сторон мембраны имеются рабочие вещества. С одной стороны, газ азот, который выступает упругим элементом, а с другой стороны жидкость, которая передает давление внутри системы. Упругие элементы, в последнем поколении такой подвески, есть на каждом колесе. Смысл этого в том, что таким образом осуществляется более широкая настройка жесткости подвески.

Далее рассмотрим гидравлические цилиндры. Они служат для нагнетания жидкости в упругие элементы, чтобы та регулировала дорожный просвет, положение кузова машины. Сам цилиндр имеет внутри себя поршень, в который встроен шток соединенный со специальным рычагом. Все гидравлические цилиндры одинаковые по всей подвеске, то есть имеют идентичную конструкцию, но передние располагаются горизонтально, а задние вертикально. Теперь рассмотрим работу регулятора жесткости. Он имеет встроенный электромагнитный клапан, который собственно и регулирует жесткость, несколько амортизационных клапанов и золотник. На корпусе регулятора жесткости закреплена сфера. Регулятор есть как на передней оси, так и на задней. Регулятор при переводе его в мягкий режим связывает между собой все упругие элементы подвески, за счет чего повышается давление и объем газа в системе. Когда водитель переводит тумблер в жесткий или спортивный режим, то регулятор наоборот изолирует друг от друга дополнительные сферы и задние цилиндры.

Устройство подвески Hydractive 3

Система управления

К системе управления можно отнести электронный блок управления и его исполнительные механизмы. Работа блока основывается на показании датчиков. Сенсоры входа и селектор выбора режимов работы относят к входным устройствам. Сенсоры нужны для того, чтобы преобразовывать различные характеристики и сигналы. В гидроподвеске применяется много разных датчиков: датчик положения кузова относительно дороги и датчик поворота руля. Датчик высоты кузова информирует ЭБУ (электронный блок управления) о среднем положении кузова относительно земли. Как правило, для адекватной работы ЭБУ на машину ставят несколько таких сенсоров. Датчик, как в принципе понятно из названия, следит за углом и направлением поворота руля, передает сведения в ЭБУ, а тот, в свою очередь, анализирует их. ЭБУ предоставляет автоматический режим работы подвески, но есть и селектор, с помощью которого можно самостоятельно выбирать высоту кузова и жесткость подвески. В работе блока управления подвески принимает участие также и ЭБУ самого двигателя и АБС (антиблокирующая система) тормозов, вместе они осуществляют более широкие задачи. Вот собственно и все, принцип работы гидроподвески полностью описан.

https://youtube.com/watch?v=_pyrZGuUnMg

Передняя подвеска

В пневматической подвеске первого поколения использовалась система смещения амортизатора, поскольку в середине пневматического баллона не предусмотрена полая область для монтажа стокового амортизатора, который обычно размещается по центру пружины.

Комплекты, разработанные для монтажа обычных пневматических баллонов, оснащаются специальными кронштейнами для смещения амортизаторов и, при необходимости, новыми опорами. Это простое и доступное решение. Однако в некоторых случаях могут возникнуть проблемы с установкой колесных дисков, особенно при нынешней моде на огромные колеса на небольших автомобилях.

По мере развития пневмоподвесок, были разработаны более дорогие пневматические системы на основе комплексных систем с регулируемыми амортизаторами. Конструктивно данное решение отличается тем, что вместо регулируемого амортизатора устанавливается воздушный элемент (пневмоэлемент).

Подобные комплекты являются более дорогими, однако проще монтируются, лучше выглядят и позволяют легко регулировать просвет между кузовом и колесами.

С другой стороны, в зависимости от шасси, на которое устанавливается пневмоподвеска, применение сдвоенной пневмосистемы может привести к ухудшению общих характеристик по сравнению с системой, когда пневмобаллон и амортизатор устанавливаются раздельно.

Как правило, для большинства автомобилей применение четырех верхних рычагов предпочтительнее реализации независимой подвески. Конструктивно установка любой подвески на шасси является типичной, будь то пневматический баллон, система ShockWave (баллон со встроенным амортизатором) или обычная металлическая пружина. Пневматическая подвеска легко регулируется в широком диапазоне значений в зависимости от веса транспортного средства – необходимо просто нагнать давление с помощью компрессора или стравить его.

Например, уменьшенный просвет между аркой и колесом может потребовать большей жесткости, чтобы колесо не цеплялось при движении на установленном клиренсе.

Таким образом, если для водителя предпочтительной характеристикой является качество движения, рекомендуется устанавливать раздельную подушку и амортизатор.

Подвеска Hydractive: сложно, но очень удобно

Ну что ж, заглянем внутрь творения инженеров Citroen, чтобы узнать его принцип работы и секреты. Устройство системы рассмотрим на примере подвески Hydractive третьего поколения. Итак, она состоит из таких основных элементов:

• стойки передней подвески;
• задние гидропневматические цилиндры;
• регуляторы жёсткости;
• гидроэлектронный блок;
• система управления.

За создание необходимого уровня давления специальной жидкости в системе отвечает гидроэлектронный блок. Для этого используется насос, блок управления и ряд клапанов, которые устанавливают дорожный просвет автомобиля и предотвращают самопроизвольное опускание кузова после того как мотор заглушён и питание отключено.

Передние стойки, а также задние гидропневматические цилиндры имеют схожую конструкцию, но отличаются расположением и углом наклона относительно кузова. Тут надо отметить тот факт, что, по сути, технология Hydractive как бы интегрирована в схему классических подвесок – спереди это может МакФерсон, а сзади, например, двухрычажка.

Упругие элементы используются, конечно же, свои. Так, передние стойки состоят из гидроцилиндра и гидропневматического упругого элемента, которые объединены амортизаторным клапаном.

Гидропневматический элемент стоит отдельного внимания. Это такая себе небольшая металлическая сфера, внутри которой мембраной разделены газ азот (он и является упругим веществом) и рабочая жидкость системы. Таких шаров в подвеске Hydractive третьего поколения шесть – по одному на каждое колесо и ещё по одному на ось.

Чем больше сфер – тем шире диапазон установки жёсткости подвески. Чтобы регулировать высоту автомобиля, необходимы гидроцилиндры. Для этого они снабжены поршнем, шток которого упирается в рычаг подвески.

Регуляторы жёсткости – детали, название которых говорит само за себя. Они установлены по одному на каждую ось и содержат по тому самому дополнительному упругому элементу-сфере. Когда нужна мягкая подвеска, при помощи клапанов все сферы в авто соединены вместе, чем достигается максимальная упругость, в режиме жёсткой езды – клапан изолирует упругие элементы друг от друга и подвеска становится более сбитой.

Ну и, конечно же, система управления всей этой сложной конструкции. Электроника совместно с датчиками отслеживает состояние автомобиля и принимает решение — сделать подвеску мягче или жёстче, поднять или опустить машину. Кстати, все эти операции могут осуществляться не только в автоматическом режиме, но и контролироваться водителем.

Как вы успели заметить, уважаемые читатели, гидропневматическая подвеска — достаточно сложная система, чем и обусловлена её цена и применение – в бюджетное авто вряд ли её кто-нибудь установит.

На этом заканчиваю данную статью, но уже готовлю к публикации следующую, не менее интересную.

Подписывайтесь на рассылку и не пропускайте свежие публикации!

Принцип работы подвески Hydractive

Схема гидропневматического элемента Принцип работы подвески Hydractive основан на сжатии газа (азота), который закачан под давлением в объем верхней полости гидропневматической сферы (над мембраной). Нижняя часть сферы под мембранной заполнена специальной жидкостью (маслом). Гидропневматическая сфера объединена с амортизатором и, таким образом, представляет собой единую конструкцию (стойку), выполняющую роль как упругого, так и демпфирующего элемента. Шток с поршнем амортизатора соединен с соответствующим рычагом подвески. При сжатии подвески, поршень движется вверх, оказывая воздействие на жидкость. Поскольку жидкость несжимаема, усилие передается далее на мембрану и на объем газа в сфере.

Газ «пружинит» и возвращает свой первоначальный объем, чем и обусловлено его применение в качестве упругого элемента. Гашение колебаний происходит за счет дросселирования потока жидкости, проходящей через клапан при перемещении поршня как в обычном амортизаторе. Изменение сечения электромагнитного клапана делает ход поршня «мягче» или «жестче», тем самым изменяя характеристики подвески.

На последнем поколении Hydractive 3 используется жидкость LDS (оранжевого цвета) на базе синтетических компонентов, в отличии от применявшегося в предшествующих генерациях минерального масла LHM (зеленого цвета). Новая жидкость обладает лучшими рабочими качествами и более долговечна. Замена необходима лишь раз в 5 лет или через 200 000 км.

Независимая подвеска автомобиля ВАЗ-2105

На рис. 2 представлена независимая подвеска передних колес заднеприводного автомобиля ВАЗ-2105.
Упругим элементом подвески являются витые цилиндрические пружины 38, гасящим – гидравлические телескопические амортизаторы 40, направляющим устройством – верхние 13 и нижние 36 рычаги, а штанга 33 стабилизатора – упругий П-образный стержень.

Подвеска смонтирована на поперечине 30, которая закреплена на кузове автомобиля.

К переднему бурту нижнего рычага 36 приварен кронштейн крепления штанги стабилизатора 33.
В проушины рычагов 13 и 36 запрессованы шарниры на втулках 25, изготовленных из высокоэластичной резины.

С обоих концов шарниры зажаты упорными шайбами 26, которые стягиваются самоконтрящимися гайками, навернутыми на оси 35 и 22. Резиновые шарниры в эксплуатации не требуют регулировки и смазывания.

Ось верхнего рычага установлена в усилителе кузова. Ось нижнего рычага привернута болтами 37 к нижней части поперечины. Между осью и поперечиной установлены дистанционная шайба 28 и регулировочные шайбы 27 для регулировки углов установки передних колес.

Поворотная цапфа 5 поворачивается и качается на шаровых шарнирах.
Нижний шарнир состоит из стального шарового пальца 49 с полусферической закаленной головкой и полусферического металлического вкладыша–подшипника 48, надетого на палец. Головка пальца и вкладыш размещены в штампованном корпусе.
Для устранения зазоров в корпус с натягом вставлен резинопластмассовый вкладыш 47, прижимающийся своей пластмассовой облицовкой к шаровой головке пальца.

Верхний шарнир имеет сферическую закаленную головку, установленную в полимерный подшипник 12 скольжения. Нижний конический конец пальца гайкой 9 фиксируется в верхнем рычаге поворотного кулака 10. Головки верхнего и нижнего шарниров защищены от пыли гофрированными резиновыми чехлами 11.
Ход переднего колеса вверх ограничивается упором верхнего рычага подвески в резиновый буфер 13.

Пружина 38 подвески своим нижним концом опирается через опорную чашку 44 на нижний рычаг 36 подвески. Верхним концом через опорную чашку 21 и резиновую прокладку 20 – на силовой элемент передней части кузова.
Резиновая прокладка и резиновые втулки 25 изолируют кузов от передачи шума и вибрации через пружину подвески. Прямой металлический контакт между подвеской и кузовом отсутствует.

Амортизатор 40 своим верхним концом крепится к опорному стакану 17 через две резиновые подушки 18. Нижняя проушина амортизатора крепится через болт 41 и резиновые втулки к нижнему рычагу 36 подвески.

Стабилизатор поперечной устойчивости установлен в подушках-опорах 32, которые вставлены в кронштейны 31, привернутые к продольным балкам кузова. Загнутые концы стабилизатора с помощью подушек-опор 32 и обойм 39 прикреплены к нижним рычагам подвески.

В каких машинах неубиваемая подвеска

Понятие неубиваемости можно рассматривать по-разному. Это и прочность, и энергоёмкость, и качество изготовления. Неубиваемой можно считать практически любую подвеску серьёзных внедорожников.

Например, Toyota Land Cruiser конца 20 века, когда этому качеству уделялось большое внимание, а сами подвески были отработаны многолетним производством. Или другой пример – Renault Logan, точнее все машины на платформе «B0»

Их подвески специально разрабатывались под страны третьего мира и с задачей справились успешно

Или другой пример – Renault Logan, точнее все машины на платформе «B0». Их подвески специально разрабатывались под страны третьего мира и с задачей справились успешно.

То же можно сказать о старых седанах Mercedes, сделанных во времена заботы о долговечности ходовой на любых дорогах мира. И совсем уж спорный пример – любые машины, разработанные в СССР. Достаточно ознакомиться с условиями, в которых эти автомобили проходили государственные испытания.

Но сейчас такой задачи перед автостроителями уже не стоит. Проще отремонтировать, чем закладывать большой запас прочности и долговечности.

Что в итоге?

Какой из вариантов выбрать — каждый должен решить для себя. Какого-то единого мнения нет, и это нормально. Если рассуждать с точки зрения комфорта и удобства, то, безусловно, пневматическая подвеска вне конкуренции. Но она имеет ряд минусов, она недолговечна и очень дорогая в обслуживании и ремонте. Если цель получить бюджетный вариант — лучше выбирать пружинную классическую подвеску. Такая и в обслуживании будет недорогой и ремонтировать ее можно своими руками. Кроме того, такая подвеска будет служить правдой и верой порядка 100-150 тысяч. Гидравлический аналог увы встречается крайне редко, причем на уже далеко не новых авто, поэтому ее рассматривать, в принципе, нет смысла. А выбор как всегда остается за вами…

Спасибо за внимание, до новых встреч на Вопрос Авто. Если статья вам понравилась, поделитесь ссылкой на нее с друзьями в соц

сетях, используя специальные кнопки, расположенные ниже

Также будем признательные за ваши комментарии, нам очень важно знать ваше мнение
