Гидрокомпенсаторы, часть 2

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

• отпала необходимость периодически регулировать клапана;
• теперь ГРМ работает более четко и правильно;
• значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
• значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

1. Плунжерная пара.
2. Корпус.
3. Плунжерная втулка.
4. Плунжерная пружина.
5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Замена гидрокомпенсаторов на Нива Шевроле

На этом работы по замене гидрокомпенсаторов можно считать выполненной. Если вы услышали стук клапанов, не торопитесь приступать к замене гидрокомпенсаторов, попробуйте сначала заменить моторное масло.

Заливать следует масло высокого качества, с вязкостью 10W40 — летом, а в зимнее время 5w30 или 0w Обратите внимание, что если масло стучат гидрокомпенсаторы на ниве шевроле постоянно одинаковое и меняется вовремя. Если вы произвели демонтаж гидрокомпенсаторов, попробуйте их промыть в бензинепредварительно выполнив их разборку

После очистки проверьте их на работоспособность нажав на плунжер пальцем, и если он исправен, то вернётся в исходное положение. Однако на моторе для Нива Шевроле, предусмотрены гидравлические компенсаторы, исполненные в форме точно таких же болтов регулировки, а зазоры регулируются за счёт работы плунжерной пары и необходимого давления масла в двигателе. Разобранный гидрокомпенсатор. Не смотря на всю кажущуюся стучат гидрокомпенсаторы на ниве шевроле конструкции, устроена в двигателе она очень просто и состоит всего из четырёх частей: Корпуса гидрокомпенсатора.

Возвратной пружины. Плунжерной пары, а точнее, из двух её частей, верхней и нижней, то есть плунжера и обратного клапана с поршнем. Почему начинают стучать клапана? Среди всевозможных причин, почему начинают стучать клапана на Нива Шевроле необходимо выделить основные: Внизу, в поддоне, стучат гидрокомпенсаторы на ниве шевроле тоже должна быть прочно зафиксирована и натянута; Шестерня, с неснятой цепью подвязывается проволокой или нейлоновым хомутом.

Натяжение при этом не ослабляется; Откручиваются 4 гайки на шпильках корпуса подшипника на основании вала; Трубопровод, расположенный сбоку, отворачивается от стойки с рампой и снимается; Возле корпуса подшипников распредвала остались гайки — они тоже выкручиваются; Освобождённый вал снимается с двигателя вместе со шпильками.

Как произвести замену гидрокомпенсаторов на Нива Шевроле

Для упрощения обратной сборки не рекомендуется проворачивать его; Выкручиваются рычаги привода клапанов; Снимается несущая гидроопора; Удаляются гидрокомпенсаторы, установленные в стучат гидрокомпенсаторы на ниве шевроле нишах отверстиях головки блока; С помощью шприца или груши из каналов откачивается масло.

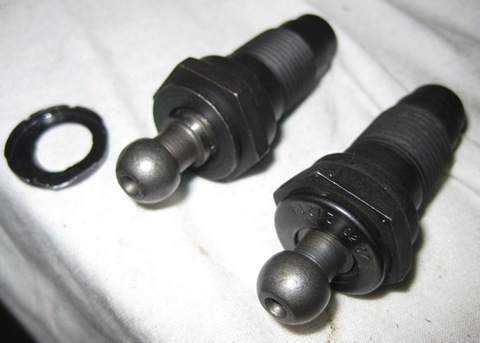

Гидрокомпенсаторы или регулировочные болты Гидравлические компенсаторы, устанавливаемые с завода, не всегда качественные, и могут начать стучать уже при небольшом пробеге.

В некоторых случаях причиной стука является раскрученный ГК, то есть, его при установке не закрутили с должным усилием затяжка ,2 кгс. Гидравлические компенсаторы в основном продаются поштучно, но стоят они недешево — цена одного ГК АвтоВАЗ находится в пределах приблизительно стучат гидрокомпенсаторы на ниве шевроле, в тоже время регулировочный болт стоит всего лишь рублей.

Если водитель соглашается на регулировку клапанов через каждые 10 тыс. Замена гидрокомпенсаторов на Ниве Шевроле Если стук гидрокомпенсаторов устранить невозможно, тогда детали следует заменить. По стучат гидрокомпенсаторы на ниве шевроле они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер стучат гидрокомпенсаторы на ниве шевроле давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота.

Гидрокомпенсаторы ваз 21214

С каждым днем автомобили становятся все более совершенными и более умными. Выпускаются новые системы, приборы и устройства, которые позволяют нам уделять меньше времени на обслуживание и ремонт автомобиля. К таким устройствам относятся и гидрокомпенсаторы (ГК).

Итак, гидрокомпенсаторы – это устройства, которые самостоятельно регулируют зазор клапана. Специально созданные для смены механических регуляторов газораспределительных механизмов, которые были менее эффективны. Обычный клапан, устанавливаемый на двигатель ваз 21214, не имеет ГК, поэтому каждые 10 тыс. км. приходится вручную регулировать зазоры с помощью специального щупа. Если этого не делать, то возрастает расход топлива, двигатель автомобиля начинает шуметь и снижаются динамические характеристики. Становится понятно, что механическая регулировка к изжила себя. И вот на смену “механике” пришли гидрокомпенсаторы. С ними все оказалась куда проще: они сами выставляют нужный зазор клапана, тем самым увеличивают ресурс двигателя и снижают расход топлива.

Как устроены гидрокомпенсаторы ваз 21214 можно посмотреть на картинке ниже:

Плюсы и минусы

+ Тихая работа двигателя

+ Увеличение ресурса системы газораспределения

+ Уменьшение расхода топлива

— Необходимо более качественное масло

#8212; Дорогостоящий и сложный ремонт

Установка гидрокомпенсаторов на ваз 21214

Для работы будет необходимо:

— Чистое моторное масло

— Пинцет (можно заменить отверткой-шлиц)

Перед установкой ГК их необходимо разобрать и тщательно промыть в бензине. Высушить и собрать обратно. После этого:

1. Проверяем гидроопоры. Для проверки необходимо надавить большим пальцем на собранную гидроопору, она должна свободно (без заеданий) сдавливаться и раздвигаться
2. Следующим шагом будет установка рампы подвода масла и вкручивание от руки сухих гидроопор
3. С помощью динамометрического ключа затягиваем гидроопоры (22 н на м). Опять проверяем, что при нажатии она прожимается до конца, а после возвращается в исходное положение. Если клинит:

а) поменять гидроопору местами с соседней

б)снизить момент до 18 н на м

в) заменить на новую

!Все гидроопры должны быть затянуты одинаковым моментом

4. Дальше необходимо наполнить маслом каждую гидроопору. Для этого: вытаскиваем плунжер и откладываем его в чистое место, пинцетом достаем поршень с шариком и так же откладываем его в сторону; набираем моторное масло в шприц и заливаем его в корпус гидроопоры до краев, после чего смазываем поршень и вставляем поршень в корпус, продавливая шилом шарик клапана. Наполняем плунжер маслом и вставляем его в корпус.

Все шаги проделаны и гидроопоры установлены, дальше необходимо привести двигатель в рабочее состояние. После этого можно смело заводить!

Устройство гидрокомпенсатора

И так давайте разберемся почему же стучат клапана

На моторах классических Ваз устанавливают рокер в газораспределительный механизм, и в клапанах зазоры можно регулировать при помощи винтов. А на автомобилях 2123 вместо них ставят гидравлический компенсатор, которые по своей форме напоминают те же регулировочные венты, но без зазоров, и регулируются благодаря плунжерной паре, которые работают под давлением масла. Данный Гидрокомпенсатор на автомобилях Нива Шевроле состоит из нескольких частей, и его устройство очень простое, он состоит из:

• Корпус
• Возвратная пружина
• Верхняя и нижняя часть плужерной пары

Клапана ГРМ могут стучать по следующим причинам:

• Давления Масла в системе недостаточное
• Масляные клапана засорены, из-за грязного моторного масла
• Уровень масла в системе смазки недостаточный
• Под компенсатором износилось посадочное место
• Детали, установленные в систему, из-за низкого качества, требуют замены

Как правило ГК стучат, когда автомобиль еще не прогретый, и через минуту после того как авто завели стук пропадает. Это происходит по причине того, что подача масла происходит с определенным запозданием, и попытаться устранить это проблему можно заменив масляный фильтр вместе с маслом. Если стук происходит и во время того как двигатель прогретый это уже серьезней, поэтому нужно производить снятие гидрокомпенсаторов и распредвала и чистить все каналы. Если и после этого стук остается то необходимо менять сами ГК.

Но клапанный стук появляется не только, из-за того, что неисправен гидрик, так же причиной этого может быть следующее:

• Кулачки распредвала износились
• У клапана износился торец стержня
• Поверхность у рокеров сработанная

Но бывает и так что гидрокомпенсатор на автомобиле Нива Шевроле становиться причиной интенсивного износа распредвала и рокеров. Если происходит клапанный стук, то ездить не рекомендуется по следующим причинам:

• У газораспределительного механизма выходят из строя детали
• В клапанах из-за довольно большого зазора пропадает мощность увеличивая расход топлива
• Данный стук неприятен для слуха

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Причины замены гидрокомпенсаторов на болты в Шевроле Нива

Когда в конструкционных особенностях произошла замена регулировочной опоры в двигателе Нива Шевроле на гидрокомпенсатор, инженерами была поставлена задача по регулировке тепловых зазоров клапанов, которые заодно должны снизить уровень шума. В итоге результат получился не таким, как предполагалось. Показатели качества гидрокомпенсаторов получились нестабильными. И эта особенность влияет на работу мотора. К тревожным сигналам относятся: возникшее постукивание под клапанной крышкой, троение мотора, провалы, затрудненный пуск двигателя автомобиля.

Вдобавок ко всему, неточно выполненные работы по установке приводят к такой особенности, что клапан не может вовремя закрыться. Если такое происходит на высоких оборотах, клапан неминуемо встречается с поршнем. А это приводит к деформации клапана, что в свою очередь вызывает потерю компрессии и риск оплавления. Контрольная система видит ошибку и для сбережения катализатора отключает форсунку. Моторная система беспричинно начинает троить. В некоторых моторах, в днище поршня есть участок на поверхности, благодаря которому встречи клапана с цилиндром не происходит. Клапан перестает закрываться до конца, его кромки обгорают, и со временем возвращается давление в цилиндре. Болты вместо гидрокомпенсаторов – наиболее подходящий вариант для Нивы.

Если наблюдается характерный клапанный стук при разогретом двигателе, то обыкновенной сменой масла не обойтись. Предстоит работа со снятием «головки» и распредвала с дальнейшим очищением каналов. Если эта работа не принесла положительных результатов, потребуется произвести замену гидравлических компенсаторов.

Принцип действия

Когда кулачки распредвала будут расположены своей тыльной стороной к толкателю, то между клапаном и валом формируется зазор. Через специальный канал в корпус компенсатора попадает масло. За счет усилия пружины плунжер начнет подниматься. Так осуществляется компенсация зазора. Кроме этого, масло попадает в специальную полость компенсатора через клапан. В момент поворота распределительного вала, кулачок начнет оказывать давление, направленное вниз на толкатель. В этот момент шариковый клапан уже будет закрыт. Плунжерная пара работает, как жесткий узел. Она давит на клапан. В зазор, что образуется между плунжером и втулкой гидрокомпенсатора, попадает небольшое количество смазки. Масло, поступающее из системы, позволяет компенсировать эту утечку.

Советы по замене гидроопор на Ниве Шевроле

Если вы убедились, что проблема в гидрокомпенсаторах, для того, чтобы выявить неисправный, надо: снять клапанную крышку, засунуть плоскую отвёртку межу толкателем и рокером и постараться продавить плунжер, он должен сжаться, а затем вернуться обратно. Если у вас это получилось — значит гидрик, скорее всего, рабочий.

Конечно, гидрокомпенсаторы можно поменять и по отдельности, приобретя только один экземпляр и заменив его, но нет гарантии, что, выехав за ворота мастерской, не застучит другой гидрик. А если вы готовы производить регулировку клапанов через 10000 км, то можете установить регулировочные болты, тогда ремонт обойдётся дешевле.

Для работы по замене гидротолкателей понадобится:

• ключи «на 10», «на 13», «на 17», «на 24»;
• отвёртка плоская и крестообразная;
• новые гидрокомпенсаторы.

Цена гидрокомпенсаторов ВАЗ 2123 от LADA с артикулом 212141007160 составит около 330 рублей за штуку. Итого 2640 рублей за комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2020 года по Москве и области.

Крестообразной отвёрткой откручиваем хомут патрубка воздуховода. Вынимаем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Как и обещал описываю свой метод установки и прокачки «гидриков» с картинками.

Устройство гидрокомпенсатора ВАЗ21214 представлено на картинке (нарисовано схематично).

Первым делом удалите крышки, фиксирующие плунжер (они жестяные, поддеваются отверткой), функционал этой крышки чисто транспортный.

Разбираем гидрокомпенсатор (частичная разборка ), согласно первому рисунку. Кстати если вы не мыли гидрики с частичной разборкой, рекомендую произвести полную разборку, т.е. разобрать обратный клапан, тарелка клапана поддевается ножом, будьте осторожны не потеряйте маленькую пружинку (на схеме не указана, расположена между тарелкой и шариком, она подпружинивает шарик). Промываем все части тщательно в бензине. Высушиваем и собираем. Ложим в чистую тару (рекомендую пометить расположение гидрокомпенсаторов). Соответственно промываем и высушиваем (продуваем) колодцы гидроопор и рампу подвода масла (она разбирается).

Проверяем работоспособность гидрокомпенсаторов. Гидрики сухие и собраны. Зажимаем гидрик в ладонь и давим большим пальцем на плунжер, Гидрик должен сжаться и вернуться в исходное положение без заеданий.

Перед установкой гидрокомпенсаторыа) промытыб) сухиев) крышки плунжеров удаленыг) проверены.Приступаем к установке.

Для работы понадобитсяа) динамометрический ключб) головка на 24в) шилог) пинцет или отвертка-шлицд) медицинский шприц 5 мл или болеее) чистое моторное маслоПорядок работы:

1) Проверка гидроопоры. Сдавливаем собранную и сухую гидроопору усилием борльшого пальца, должна сдавливаться и возвращаться без заеданий.2) устанавливаем рампу подвода масла, вкручиваем от руки сухие гидроопоры3) затягиваем все гидроопоры (пока они сухие) моментом 22 н на м. Проверяем что при нажатии на гидроопору она прожимается до конца, возвращается в исходное положение и не клинит

Если подклинивает то возможны вариантыа) снизить момент до 18 н на мб) поменять гидроопору местами с соседнейв) заменить на новую.Обратите внимание что все гидроопоры должны быть затянуты одинаковым моментом.4) Наполняем маслом каждую гидроопору по порядкуа) вытаскиваем плунжер, ложим его в сторону в чистое место (например пустая небольшая коробочка).б) пинцетом (или шлицевой отверткой) достаем поршенек с шариковым клапаном, если вместе с поршнем достается и пружина, пружину отцепить и опустить обратно в корпус гидроопоры. Поршень ложим в тоже место что и плунжерв) Набираем в шприц (я использую на 5 мл) моторное масло, заливаем масло шприцем в корпус гидроопоры до краев.г) смазываем поршень маслом, наполняем его масломд) вставляем поршень в корпус, продавливая шилом шарик клапана

Продавливаем шилом до конца пока поршень не погрузится и вы не почувствуете, что пружина сжалась (можно в этом положении подержать еще 2-3 сек).е) долить масло в корпусе до уровня (до краев)ж) наполняем плунжер маслом и вставляем его в корпусз) проверяем гидроопору, она не должна сжиматьсяПосле того как вы собрали все гидроопоры описаным способом приведите двигатель в рабочее состояние, установив РВ, звезду, цепь, натяжитель и т.д., подсоединив недостающие патрубки и провода. Смело заводите и будете приятно удивлены звуку работы своего мотора

Тема статьи – гидрокомпенсатор 21214 нового образца. Данная запчасть начала ставиться на двигатель с ноября 2008 года. Первые два-три года качество еще было среднее, а потом как положено у автоТАЗа резкий спад. Что произошло и что из себя представляет данный узел, я попробую объяснить.

Обратная сторона… опоры

Основные причины выхода из строя гидрокомпенсатора (ГК) — загрязнение масляных каналов двигателя и износ рабочих поверхностей обратного клапана и плунжерной пары, изготовленных с высокой степенью точности. К загрязнению приводит использование несоответствующего масла, несоблюдение сроков его замены или неисправность масляного фильтра, пропускающего грязное масло через перепускной клапан.

При увеличении посадочного зазора в плунжерной паре повышается утечка масла из камеры высокого давления. Гидрокомпенсатор теряет «жесткость», поэтому эффективность передачи усилия кулачка на стержень клапана ГРМ снижается. То же самое происходит при износе обратного клапана камеры высокого давления. Неисправности системы смазки двигателя замедляют наполнение ГК маслом и не позволяют поглощать зазоры в ГРМ.

Внутренний объем ГК должен быть заполнен маслом. Пустой или частично заполненный («завоздушенный») гидрокомпенсатор не выполняет своего основного назначения — устранения зазоров в деталях ГРМ. В результате возникают ударные нагрузки, которые проявляются характерным стуком. Это приводит к ускоренному износу деталей ГРМ и ухудшению работы мотора. Поломкам способствует и попадание в ГК с маслом частиц изношенных деталей: узел может заклинить. В зависимости от того, в каком положении это произошло, в ГРМ либо появятся большие зазоры, либо клапаны окажутся «зажатыми» (возрастает нагрузка на распредвал, падает мощность и т.д.).

Чтобы избежать этого, необходимо:

• контролировать и поддерживать внутреннюю чистоту двигателя — проводить смену масла и масляного фильтра в сроки, рекомендованные автопроизводителем, с понижающим коэффициентом 0,6 — 0,9, учитывающим условия эксплуатации машины;
• промывать двигатель перед очередной сменой масла, используя медленно действующие промывки «на пробег». При загрязнении внутренних поверхностей двигателя (что обнаруживается, например, при снятии кожуха ГРМ) быстродействующие средства промывки применять не рекомендуется, так как отслоившиеся куски грязи с потоком масла могут попасть во внутренние полости компенсаторов и вывести их из строя.

Необходимо знать, что малые зазоры между подвижными элементами гидрокомпенсатора обуславливают применение в двигателе маловязких масел высокого качества — синтетических или полусинтетических (SAE 0W40, 5W40, 10W30 и др.). Использовать минеральные масла (например, SAE 15W40) из-за их повышенной вязкости и склонности к смолистым отложениям не рекомендуется.
