Замена гидрокомпенсаторов на приоре. делаем все своими силами без посторонней помощи

Устройство

Что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов? Перед тем, как отвечать на этот вопрос, необходимо разобраться в строении гидрокомпенсатора, который механики часто сокращают до ”гидрика”. Именно из особенностей его строения вытекает причина некоторых стуков.

Сам гидрокомпенсатор состоит из цилиндрического поршня, который днищем воспринимает усилие от толкателя распредвала. Внутри него расположен плунжер. С его помощью передается усилие с распредвала на шток клапана. На своем посадочном месте плунжер движется достаточно свободно. Это необходимо для обеспечения теплового зазора. При работе двигателя кулачок распредвала толкает поршень, который через плунжер открывает клапан. Регулировка теплового зазора происходит при помощи масла, подаваемого в головку под давлением. Соответственно регулировка происходит, путем изменения давления. Для избегания утечки масла из ”гидриков” во время стоянки, используется шариковый клапан.

Проверка ГК

На всякий случай, ее лучше все-таки провести – зачем менять работоспособные детали. Тем более, что делается это элементарно: каждый по очереди с усилием прижимается. Если какие-то из проверяемых достаточно легко, без усилия утопились внутрь – они поломаны.

Автомеханики рекомендуют

сменить все, даже те, которые старательно сопротивляются давлению: разная степень износа может сказаться на чистоте работы двигателя. Тем более, что в большинстве случаев они продаются в комплекте. Но люди, менявшие гидрокомпенсаторы самостоятельно, рисковали оставлять и прежние. Следовать ли их решению – выбирать вам.

После вкручивания новых гидрокомпенсаторов производится установка всего снятого на место

Обращаем ваше внимание: клапанная крышка и постель ставятся на Приоре без прокладок и крепятся герметиком. Рекомендованный владельцами-экспериментаторами – Gasket Maker

(но вы, естественно, можете взять что-то другое, которое вам по душе). Главное, чтобы качественное средство! Перед тем, как наносить герметик, место прилегания постели в обязательном порядке обезжиривается.

Советы:

Когда замена гидрокомпенсаторов на Приоре завершена, при первом запуске может наблюдаться постукивание, не проходящее даже после прогревания движка. Многие могут воскликнуть в сердцах: мол, поменяли же, а стук не ушел! Не торопитесь делать скоропалительные выводы. Это объясняется тем, что гидрокомпенсатор сухой; требуется некоторое время для его обволакивания маслом (вспомните, мы 2 дня ждали полного стекания масла). Когда оно проникнет во все щели, постукивание пройдет.

Как определить неисправный гидрокомпенсатор

Эти детали могут простучать при запуске холодного двигателя, а затем продолжить издавать звук даже тогда, когда двигатель разогрелся. Зная об этой неисправности, выполните следующие действия для определения неисправных гидравлических толкателей Приоры:

• Проверьте шариковый клапан ГК. Если он изношен, то ничего не поделать – гидрик придется менять, ставить вместо него новую деталь.
• Внутренняя полость толкателя загрязнилась отработавшей смазкой или маслом. Если случаи не критичные, можно промыть гидрики, а затем покрыть все внутри хорошим масляным составом.
• Пара плунжеров износилась – это два маленьких цилиндра. Ремонту деталь не подлежит, так что ее тоже придется менять.

Эти признаки проявляются, когда гидрики стучат, пока мотор холодный, а также после того, как он прогрелся, но при высоких оборотах затихают. Есть еще один способ, который поможет выявить неисправные гидравлические толкатели. Он касается пружины – она отвечает за то, чтобы маленькие детали возвращались на свое место всякий раз, когда клапан нужно вернуть назад, закрыв отверстие.

К слову сказать о том, почему гидрики Приоры могут стучать после ремонтных работ:

• Если звук издают новые детали, они пока что встают в свое место – уже через пару запусков двигателя этого звука не будет.
• Если стук появился после замены масла, причина – это некачественное масло или плохой/износившийся фильтр.
• Наконец, после долгого стояния машины в одиночестве тоже может появиться этот пронзительный звук. Со временем он пропадет. Просто масло стекло с рабочих камер, и им нужно наполниться, прежде чем запускать повседневный режим работы без стука, а также других признаков неисправностей, которые могут напугать.

Осознавая всю тяжесть той работы, которую выполняет двигатель на морозе, можно подробно рассказать о причинах того, что гидравлические толкатели холодного шестнадцатиклапанного двигателя Приоры стучат:

1. Ресурс моторного масла подходит к концу. Масло некачественное. Масло загрязнено продуктами работы двигателя.
2. Моторное масло не подходит двигателю по вязкости. Если оно будет слишком мягким, гидрики будут буквально «вырываться» из своих позиций, что навредит их пружинкам.
3. Если масло будет слишком густым, гидроусилители чисто физически не смогут протолкнуть клапан.
4. Засорена масляная система. Если сечение, которое проходит клапан, уменьшается, внутри гидравлического толкателя понижается давление, и он выдает меньшую мощность во время своей работы.
5. Главная масляная магистраль не поддерживает высокое давление. Распознать это можно по горящей лампочке, обозначающей уровень масла на приборной панели.
6. Плунжер внутри ГК заклинил. Это может произойти из-за скопившегося внутри нагара.
7. Плунжер износился. Если обратный клапан дает течь, ни о каком высоком давлении, которое гидрик оказывает на клапан, не может быть и речи.

Когда температура двигателя плавно поднялась до рабочей, стук может остаться. Даже наоборот – он может внезапно появиться. Причиной может служить любая неполадка, характерная для стука на холодном движке Приоры. Но из-за специфики можно назвать еще две причины, которые вызывают стук гидравлических толкателей прогретого двигатели Приоры:

• Высокий или низкий уровень масла. Когда масла слишком много, оно не дает пространство для работы. Если его слишком мало, давления не хватит для того, чтобы продавить клапан.
• Лунки гидриков расширились из-за перегретого двигателя. В них мелкие детали будут «гулять», а потом даже спускаться с восьмеркой. Из-за этого все усилие, которое они могли бы оказать на клапан, загасится. Остудите мотор.

Нужно проверить все гидрокомпенсаторы таким методом: нажмите на него отверткой. Кулачок элемента должен смотреть в сторону толкателя «затылком». В хорошем состоянии гидротолкатель прижмется с явным усилием. В противном случае подопытный элемент сломан.

Есть еще один метод. По очереди установите все кулачки распредвала в верхнее положение и проверьте есть ли между ними и толкателями зазоры. Утапливая элемент нажимом, визуально сравните скорость его перемещения относительно остальных. Если обнаружился зазор или скорость прокручивания выше нормы, разберите гидрокомпенсатор и очистите его от грязи. Если это не помогло – замените.

Неисправности и их причины

Как было сказано выше, конструкция гидрокомпенсаторов предельно проста. Но даже такие простые детали выходят из строя. Есть три главных признака, говорящих о том, что с гидрокомпенсаторами что-то не так:

• Во время работы двигателя отчётливо слышен быстрый стук.
• Мощность двигателя сильно падает, особенно на высоких оборотах.
• Двигатель работает рывками, даже на холостых оборотах.

Если наблюдается какой-то из этих признаков, значит, гидрокомпенсаторы пора менять. Главная проблема с этими деталями заключается в том, что они чрезвычайно чувствительны к качеству моторного масла. Иногда до замены гидрокомпенсаторов дело даже не доходит. Автовладелец просто сливает старое масло, заливает новое (предварительно промыв двигатель) и стук пропадает. Если проблема не ушла, значит, имеет место механический износ гидрокомпенсаторов (обычно это происходит из-за так называемой усталости металла).

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

• Набор ключей различного диаметра «10», «13», «17», «21».
• Отвертку.
• Плоскогубцы.
• Новая охлаждающая жидкость.
• Тара под ОЖ.
• Чистую ветошь.
• Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
• Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе

1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
2. В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

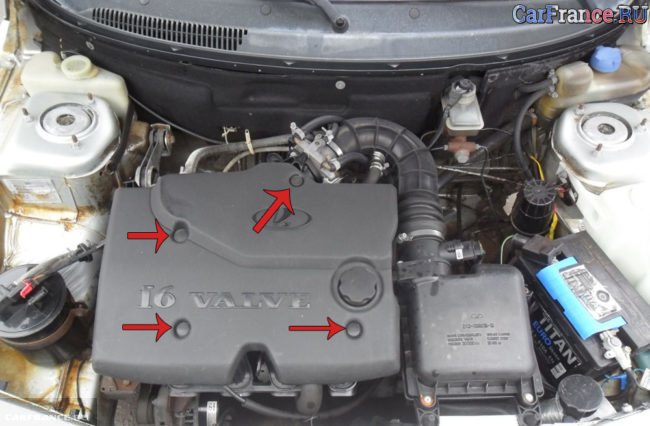

Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

По очереди отключаем каждый провод от свечи.

Обратите внимание на количество следов коррозии

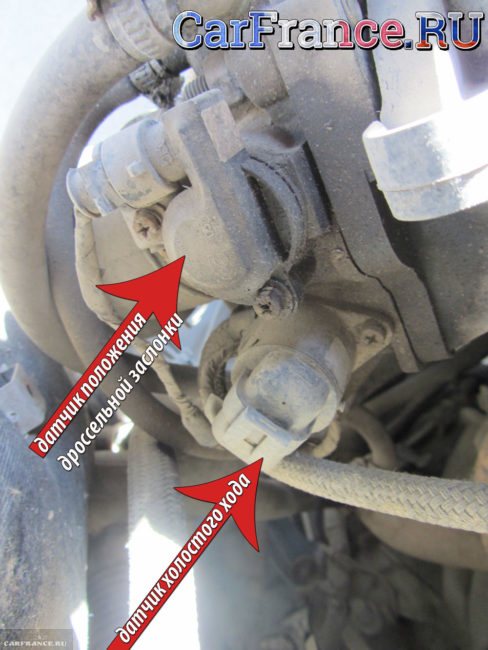

Датчик холостого хода вблизи на редакционной ВАЗ-2112

Доставайте трос согласно обозначением стрелок.

Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

При помощи двух ключей отворачиваем топливопровод

Уберите открученные болты в надёжное место

Осмотрите патрубок на наличие повреждений и при необходимости замените

Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

Расположение болтов указано маркером.

Следующим шагом вам будет необходимо снять ремень ГРМ. О том, как правильно провести эти работы вы можете прочитать в этой статье. О натяжении ремня ГРМ рассказано здесь.

1. Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.).

Демонтированные шкивы, аккуратно убираем в сторону.

Болты отмечены красным маркером.

Откручиваем так, как указано стрелками.

ГБЦ снята и очищена.

Замена компенсаторов

Следует отметить, что замена гидрокомпенсаторов своими руками ваз 2112 имеет свои определённые нюансы. Знание этих технических тонкостей позволят автолюбителям и профессионалам успешно решать проблемы такого рода. Далее представлена подробная инструкция по выполнению замены ГК:

• Вначале снимается пластиковая крышка.
• Далее снимается ресивер. Необходимо закрыть крышками отверстия впускного коллектора.
• Потом необходимо снять модуль зажигания.
• Затем снимается шланг вентиляции картера.
• Далее снимаем крепление проводов форсунок. Для этого нужно использовать рожковый ключ на 10.

Снимаем крепление проводов форсунок

Затем снимаем клапанную крышку. Для этого необходимо с помощью головки на 8 отвернуть 15 болтов.

Снимаем клапанную крышку

• Далее снимается крышка головки цилиндров.
• Производим проверку работоспособности гидрокомпенсатора. Для этого на него надо нажать любым стержнем, желательно из мягкого металла. Кулачок распределительного вала в этом случае должен быть повёрнут к компенсатору тыльной тупой стороной. Если компенсатор прижимается легко, с небольшим усилием, значит, он подлежит замене.

Проверка работоспособности гидрокомпенсатора

• Демонтируем зубчатые шкивы распредвалов.
• Отсоединяем провод от датчика давления масла.
• Раскрепляем корпус подшипников распредвалов. Для этого необходимо, с помощью головки на 8 отвернуть 20 болтов.
• Отворачиваем болт крепления штанги к кронштейну задней опоры двигателя.
• Далее откручиваем три гайки крепления кронштейна задней опоры. Это делается с помощью головки на 15.

Откручиваем крепление кронштейна

• Снимаем кронштейн задней опоры.
• Теперь можно снять корпус распредвалов.
• Из корпуса вынимаем трубки свечей зажигания.
• Для того, чтобы отличить впускной и выпускной распредвалы, на первой шейке впускного вала имеется поясок.

Впускной и выпускной распредвалы

• Далее снимаем распредвалы с сальниками.
• Далее необходимо снять задние заглушки корпуса подшипников распредвалов и головки цилиндров.
• С помощью магнита достаём из гнезда гидрокомпенсатор.

В случае необходимости заменяем гидрокомпенсатор новым изделием и производим сборку в обратном порядке.

Перед сборкой обязательно надо очистить корпус подшипника распредвалов и головку цилиндров от остатков старого герметика и от масла. Перед установкой распределительных валов их опорные шейки и кулачки необходимо смазать моторным маслом. Болты крепления корпуса подшипников необходимо закручивать равномерно и основательно.

Как видно по фото, предложенный комплекс работ, особых трудностей не представляет. После выполнения замены, двигатель может некоторое время работать с повышенным шумом. В этом случае делают прокачку гидрокомпенсаторов. Для этого необходимо выполнить следующие действия:

• Запустить двигатель и в течение 5 минут дать ему поработать на 2500 оборотах.
• Затем перейти на холостые обороты и дать двигателю поработать полминуты.
• Далее двигатель заглушить и выждать одну минуту.
• Через минуту двигатель запустить вновь. Если стук исчез, то гидрокомпенсатор прокачан, если нет, то всю процедуру нужно повторить вновь. Повторов может понадобиться до пяти и больше.

Перед тем как будет произведена замена гидрокомпенсаторов ваз 2112 – видео, предложенное ниже, поможет вам избежать печальных недоразумений:

Как показывает это видео – к покупке новых запасных частей нужно относиться очень и очень скрупулёзно.

Болты, как альтернатива для гидрокомпенсаторов

Достаточно актуальной на сегодня является замена гидрокомпенсаторов на болты ваз 2112. Эта тема вызывает массу дискуссий и имеет много положительных и отрицательных мнений. Приведём некоторые «за» и «против» в отношении к гидрокомпенсаторам. Положительные стороны:

• Клапаны всегда будут плотно закрытыми и в результате этого вероятность прогорания минимальная.
• Нет необходимости регулировать зазоры.
• Значительно снижен шум газораспределительного механизма.
• Более устойчивая работа прогретого двигателя на холостых оборотах. Это является результатом плотного закрытия клапанов.

В данном случае мы наблюдаем, пожалуй, только один минус – это цена на запасные части. Имеется в виду стоимость самих гидрокомпенсаторов и связанных с ними деталей. Однако, постоянная регулировка безкомпенсаторного газораспределительного механизма потребует не меньших затрат и тем более хлопот.

Как проверить снятые гидрокомпенсаторы на работоспособность

Автомобили admin26.02.2020

Гидрокомпенсатор, он же гидротолкатель предназначен для автоматической регулировки тепловых зазоров клапанов двигателя. В ходе эксплуатации автомобиля можно слышать постукивание двигателя, говорят это стучат гидрокомпенсаторы. А Вы знаете причины этой неисправности и как с ней бороться?

Для работы гидрокомпенсаторов необходима постоянная подача масла под давлением. Для этого в головке цилиндров имеется канал с обратным шариковым клапаном (он предотвращает слив масла из каналов после остановки двигателя), а также каналы на нижней плоскости корпуса подшипников (они же подводят масло и к шейкам распределительных валов).

Гидрокомпенсаторы весьма чувствительны к качеству масла и его чистоте. При наличии в масле механических примесей возможен быстрый выход из строя плунжерной пары гидрокомпенсатора, что сопровождается повышенным шумом в газораспределительном механизме и интенсивным износом кулачков распределительного вала. Неисправный гидрокомпенсатор ремонту не подлежит, его следует заменить. Если после замены стучат новые гидрокомпенсаторы — это нормально, но только непродолжительное время. Если стук не прекращается — следует определить причину.

Как определить, какой стучит гидрокомпенсатор?

Чтобы проверить гидрокомпенсатор необходимо нажать на него выколоткой из мягкого металла или отверткой (при этом кулачок распредвала должен быть обращен к толкателю «затылком»). В нормальном состоянии гидротолкатель должен прожиматься со значительным усилием. Если же усилие невелико, гидротолкатель необходимо заменить. Установите поочередно кулачки распредвала выступами вверх и проверьте наличие зазора между толкателями и кулачками. Утапливая (например, деревянным клином) проверяемый гидротолкатель, сравните скорость его перемещения с остальными. При наличии зазора или повышенной скорости перемещения разберите гидрокомпенсатор и очистите его детали от загрязнений или замените гидрокомпенсатор.

Почему стучат гидрокомпенсаторы ?

●Если стучат гидрокомпенсаторы при запуске :

Причина неисправности — вытекание масла из части гидрокомпенсаторов во время длительной стоянки. Способ устранения — шум, исчезающий спустя несколько секунд после пуска двигателя, не является признаком неисправности, так как из части гидрокомпенсаторов, находившихся под нагрузкой клапанных пружин открытых клапанов (каналы подачи масла остались открытыми), вытекло масло, недостаток которого восполняется в начале работы двигателя.

●Стучат гидрокомпенсаторы на холодную и горячую, шум исчезает при повышении оборотов :

Причина неисправности — повреждение или износ шарика обратного клапана. Загрязнение механизма гидрокомпенсатора продуктами износа при несвоевременной замене масла или его низком качестве.

Способ устранения — замените гидрокомпенсатор. Очистите детали механизма от загрязнений. Применяйте масло, рекомендуемое в руководстве по эксплуатации.

●Стучат гидрокомпенсаторы на горячую, стук пропадает после повышения оборотов. На остывшем двигателе проблем нет :

Причина неисправности — перетекание масла через увеличенные вследствие износа зазоры между плунжером и гильзой гидрокомпенсатора. Способ устранения — замените изношенный гидрокомпенсатор в сборе.

●Гидрокомпенсаторы стучат на высоких оборотах, а на малых стука нет :

Причина неисправности — вспенивание при избытке масла (выше верхней метки на щупе) в масляном картере из-за его взбалтывания коленвалом. Попадание воздушно-пенной масляной смеси в гидрокомпенсаторы нарушает их работу. Засасывание воздуха масляным насосом при чрезмерно низком уровне масла в масляном картере. Повреждение маслоприемника из-за деформации масляного картера при ударе о дорожное препятствие.

Способ устранения — доведите уровень масла в масляном картере до нормы . Доведите уровень масла в масляном картере до нормы . Отремонтируйте или замените дефектные детали.

Виды стуков

Со строением разобрались, теперь рассмотрим причины стуков и их разновидности. Ведь стучать может по-разному и некоторые из звуков вполне безобидны:

1. Стук появляется при запуске, но почти сразу пропадает. Это рядовое явление, характерное для ”гидриков”. Возникает он, из-за оставшихся открытыми шариковых клапанов, масло постепенно из них вытекает. В процессе работы двигателя количество масла восстанавливается. Собственно тут ничего делать не нужно. Это нормальный технический процесс;
2. Стук слышен постоянно, но исчезает при повышении оборотов. Такая проблема может возникать при неисправности шарикового клапана, а также при загрязнении детали некачественным маслом;
3. Стук возникает только на горячем двигателе, в случае повышенного износа ”гидрика”. На холодную стука может не быть;
4. Если, стук слышен только на высоких оборотах, а на маленьких его нет, то причина в масле. Проверьте уровень масла и его состояние. В случае, когда уровень выше обычного, коленвал при работе взбивает масло, и в нем образуется своеобразная пена. Она попадает через маслозаборник в ГБЦ и соответственно в гидрокомпенсатор, работа которого нарушается. При слишком малом уровне смазки она просто не доходит до ”гидриков”. В обоих случаях будет слышен стук.

Что делать? Самой частой причиной стука является недостаток масла. Возможно, после добавления свежей порции смазки, ваш автомобиль перестанет тарахтеть. Также можно выявить стучащий ”гидрик” и прочистить его. Если все это не помогает, то следует заменить неисправную деталь.

«Холодный» стук может возникать также по следующим причинам:

• Неисправность клапана гидрокомпенсатора. За время простоя двигателя масло может вытекать из гидрокомпенсатора, что приводит к систематическому завоздушиванию механизма. Во время прогрева или прокачки давление нормализуется и стук пропадает;
• Значимое загрязнение масляных каналов гидрокомпенсатора. Чем выше температура масла, тем менее плотными становится и отложения грязи в каналах, благодаря чему стук пропадет. Здесь нужно иметь ввиду, что со временем каналы могут забиться намертво, это окончательно выведет гидрокомпенсатор из строя, и он будет стучать постоянно. В некоторых случаях ситуацию может исправить использование очищающих присадок моторного масла хорошего качества от проверенного производителя;
• Некорректная работа масляного фильтра. Если его функциональная способность пропускать масло нарушена, то при начале работы ДВС, гидрокомпенсаторы могут испытывать масляное голодание, при выходе на «рабочую вязкость» масла стук пропадет, но проблемный масляный фильтр все же лучше заменить.

Причины необходимости замены гидрокомпенсаторов

Гидрокомпенсатор (ГК) является важнейшей составляющей двигателя автомобиля. Он устраняет тепловой зазор между толкателем клапана и кулачком распределительного вала. Устранение данного зазора позволяет обеспечить бесперебойную работу двигателя на уровне расчётных параметров. В процессе эксплуатации, при несоблюдении эксплуатационных условий и инструкций завода изготовителя, происходит преждевременный износ данной детали. При этом слышен характерный стук в двигателе. Этот звук сообщает нам о том, что гидрокомпенсатор вышел из строя и его необходимо заменить. Причинами выхода из строя гидрокомпенсатора может быть следующее:

• Загрязнение каналов подачи масла в двигателе.
• Износ рабочих поверхностей обратного клапана и плунжерной пары.
• Возникновение ударных нагрузок в результате незаполнения или частичного заполнения гидрокомпенсатора маслом, проще говоря – его «завоздушивание».

А теперь вкратце «пройдёмся» по каждому, вышеизложенному пункту. Нельзя допускать загрязнения масляных каналов системы смазки двигателя. Это явное нарушение эксплуатационных норм, которое может привести к серьёзным последствиям. Причины загрязнения масляных каналов могут быть такими:

• Использование несоответствующего инструкции моторного масла.
• Несвоевременная замена масла в двигателе.
• Неисправность фильтра очистки масла.

Что же касается увеличения посадочных зазоров в плунжерных парах, то в данном случае, из камеры высокого давления будет происходить повышенная утечка масла. Компенсатор при этом потеряет свою силу сопротивления и снизится эффективность силы нажатия кулачка на стержень клапана газораспределительного механизма. Внутреннее пространство гидрокомпенсатора в полной мере должно быть заполнено маслом. Если это условие не будет выполнено, то ГК не будет устранять зазор в деталях газораспределительного механизма. Вследствие этого возникнут динамические нагрузки, проще говоря – удары, которые приведут к быстрому износу деталей ГРМ и значительному ухудшению работы мотора.

Следует помнить, что сбои в работе ГК может вызвать и попадание в него с маслом мелких частиц, появившимся в результате износа деталей мотора. В данном случае узел может заклинить.

Если вы всё-таки услышали вышеупомянутый стук, то не стоит сразу драматизировать это событие. При возникновении поломки такого характера, вполне возможна замена гидрокомпенсаторов на а/м ваз 2112 самостоятельно. Но прежде можно попытаться устранить стук путём проведения следующих несложных действий:

• Снять крышку газораспределительного механизма.
• Провернуть коленчатый вал таким образом, чтобы клапан, который стучит, начал открываться.
• Немного провернуть пружину, чтобы сместить точки прежнего соприкосновения. Клапан при этом также повернётся.
• Установить крышку ГРМ.
• Запустить мотор.

Если стук не исчез, значит надо принимать более эффективные меры. Вернёмся к той мысли, когда замена гидрокомпенсаторов ваз 2112 своими руками, в данном случае, будет наиболее оптимальным решением проблемы.

Диагностика проблемы

Очевидно, что замена гидрокомпенсаторов на ваз 2112 своими руками начинается с диагностики. Вначале необходимо определить, какой конкретно компенсатор вышел из строя. Для этого очень удобно будет воспользоваться таким прибором, как фонендоскоп. Приложив его, поочерёдно, в районе расположения каждого компенсатора, необходимо прослушать работу каждого узла на предмет выявления повышенных шумов и характерного стука. Определив, таким образом, какой гидрокомпенсатор подлежит замене, можно приступать к разборке.

Совет:При отсутствии фонендоскопа, можно соорудить его некое подобие. К небольшому металлическому пруту (длина приблизительно 500мм и диаметр в районе 6мм), к одному из его концов, торцом прикрепить небольшую консервную банку. Посередине прута укрепить деревянную ручку. Прикладывая свободный конец прута к месту расположения компенсатора, через консервную банку можно прослушать работу узла.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13

Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его

Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Комплектации

Автомобиль выпускался и предлагается в комплектациях «Люкс» и «Норма». «Норма» от люксовой версии отличается лишь тем, что не было маршрутного компьютера, противотуманных фар, комплекта легкосплавных дисков, системы очистки фар.

«Норма» оснащена электрическими стеклоподъемниками для всех четырех окон, центральным замком, приводом дистанционного открытия багажника, рулевой колонкой с возможностью регулировок по высоте, иммобилайзером.

Что самое интересное, ни в одной из комплектаций (насколько дорогими они бы ни были) нет кондиционера. По сегодняшним меркам это достаточно большой минус, из-за которого водители все чаще смотрят в сторону подержанных иномарок.

Смотреть галерею

Строение системы

Гидрокомпенсаторы производства АвтоВАЗ

Гидрокомпенсатор – это цилиндрический поршень, который передает усилие толкателя распределительного вала. Внутренняя часть имеет плунжер, который передает усилие на клапан. Именно это обеспечивает тепловой зазор. Для того чтобы клапан открылся, поршень толкает кулачек распределительного вала, что в свою очередь через плунжер, который воздействует на клапана. Регулируется тепловой зазор маслом под давлением. Шариковый клапан не дает маслу произвести утечку.

Какие бывают стуки?

Вытягивание поршня гидрокомпенсаторов

Стучать гидрокомпенсаторы могут по-разному. Эти стуки необходимо знать, что определить верно, неисправность. Подробнее о проверке гидрокомпенсаторов мы уже писали.

Рассмотрим, все возможные варианты:

• Стук, который появляется при запуске и потом резко пропадает. Это нормальный стук и нет причин для беспокойства. Просто, из открытого шарикового клапана вытекает остаток масла.
• Повышенный стук, который может пропадать при повышенных оборотах. Это означает, что шариковый поршень неисправен и необходима замена гидрокомпенсаторов.
• Горячий стук, или когда он слышен только на прогретом двигателе. Это износ непосредственно гидрокомпенсаторов.
• Стук, который возникает при повышенных оборотах. Это связано с тем, что в системе имеется излишек масла, который при оборотах коленчатого вала образует пену. Она попадает в головку блока цилиндров и нарушает работу гидрокомпенсаторов. При этом эффекте масло не попадает в сам «гидрик» и появляется стук, который приводит к повышенному износу.

Диагностика гидрокомпенсаторов

Промер и диагностика «гидрика»

1. Для того, чтобы проверить гидрокомпенсаторы необходимо демонтировать клапанную крышку.
2. Далее, коленчатый вал доводится по положения, когда на компенсаторы не воздействуют кулачки.
3. Следующим этапом становится надавливание на поршни. Если поршень исправен, то он под большим усилием подается вниз. Если поршень стопорится, то плунжер заклинило, а вот если недостаток масла, то он без проблем уйдет вниз.

Метод устранения стуков

Некоторые автолюбители пробуют их ремонтировать, но как показывает опыт, все заканчивается заменой, через несколько тысяч км пробега. Вторым фактором, который толкает автолюбителей на замену остается то, что ремонт этих деталей слишком дорогой и экономически не целесообразный.

Что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов?

Немногие водители знают, что делать, если стучат клапана или гидрокомпенсаторы на ВАЗ 2112 16 клапанов. Это довольно распространенная ситуация. Но, большинство людей не знают причин таких явлений и пугаются их. На самом деле, это может оказаться вполне рядовым явлением, и не должно вызывать беспокойства. В зависимости от особенностей стука, можно сделать вывод об его природе и опасности для двигателя. Некоторые виды стука являются вполне безобидными. Ездить с ними можно, но эта проблема может потянуть за собой другие. Поэтому, все же лучше устранять причину сразу. Тем более, что в большей части случаев это не требует особых затрат.

Итоги

Таким образом, на вопрос, ВАЗ 2112 1.5 16v гнет клапана или нет, можно дать довольно однозначный ответ. Если стоит действительно движок 1,5 литра (16-и клапанный), то при внезапном обрыве ремня, клапана точно погнутся. Это произойдет в силу особенностей конструкции мотора, которые впоследствии были учтены разработчиками на аналогичном движке объемом 1,6 литра, также 16-и клапанном. На данном движке клапана уже не гнутся, так как присутствует расточка на поршнях, предотвращающая подобное явление.

Такие двигатели устанавливались, согласно вазовской заводской справке, как на модели ВАЗ 2112, так и на ВАЗ 21124 в разные годы выпусков (после 2004 и до 2009). Так что, надеемся, данная информация вам поможет в предотвращении возможных бед при обрыве ремня ГРМ.

Итог работы

Завершив монтажные работы, проверяем работу двигателя. Сразу после запуска мотор может работать, издавая посторонние звуки в виде клацанья или постукивания. Они свидетельствуют о том, что гидрокомпенсаторы нужно прокачать, т.е. заполнить маслом, выгнав воздух.

Для осуществления этой процедуры запустите двигатель и дайте ему поработать 5 минут при оборотах 2500 об/мин. После этого перейдите на холостой ход, и подождите секунд 30. Далее заглушите мотор и подождите минуту.

При следующем запуске снова прислушайтесь. Если звук не исчез, повторите процедуру. Обычно после 3-5 таких прокачиваний посторонние звуки исчезают.

Подскажите кто менял гидрики, купил полностью комплект 16 штук они по 8 в упаковки , так одни жёские не продавеш а ддругие 8 мягкие стоит их ставить или нет фирма INA

Вообще гидрокомпенсаторы должны быть жесткими и точно рукой без усилия продавливаться не должны, к сожалению я не знаю насколько они у вас мягкие, если слишком легко давятся, то будут стучать.

Для чего затяжка болтов ГБЦ? Как я понял ГБЦ не надо снимать полностью.

У меня стучит начел тоже заливал маслу шел и все стучит их можно зделать как нибудь?

Скока стоит гидрокомпенсаторы?

Подскажите когда заводить на холодную гидрики стучат,нагреется вроде все нормально, потом опять тихий стук обороты добавил все тихо.Что это может быть?

Стали стучать после того как залил Shell Helix, до этого на Mobil-1 ездил проблем не знал. Теперь менять придется походу.
