Выявление неисправности и замена гидрокорректора фар ваз 2110

Как работает гидрокорректор фар на Гранте

За счет выдвижения специального встроенного в механизм штока непосредственно исполнительного механизма, так называемый корректор фар меняет угол наклона освещения.

Механизм приводится в движение непосредственно за счет электрического привода или определенного уровня давления гидравлической залитой жидкости. Как выяснилось опытным путем, спустя непродолжительное время после приобретения новой Лада Гранта, выходит из строя такое устройство, как гидрокорректор фар, и у многих возникает закономерный вопрос: как осуществить ремонт своими руками? Однако об этом расскажем ниже. Специалисты выделили несколько явных признаков, которые указывают на неисправность обозначенного нами механизма:

• На устройстве каким-либо образом повреждены соединительные трубки (возможно образовались трещины).
• Герметичность системы регулировки, нарушена.
• Заклинил один из имеющихся цилиндров.

Если повреждены трубки, то регулировка будет полностью отсутствовать, а свет освещает дорогу около машины. Такое освещение не соответствует безопасности езды непосредственно в темное время суток. Следовательно, многие владельцы отечественной Лада Гранта начинают искать всевозможные способы устранения этой неполадки.

Поиск причины неполадки достаточно быстрый, поскольку каждый опытный водитель может понять, что виновен в данной проблеме именно корректор фар. Многих автовладельцев затрагивает тема, возможен ли в данном случае ремонт своими руками? Если ваш автомобиль все еще находится на гарантийном обслуживании, то вопрос снимается автоматически, поскольку по гарантии вам произведут бесплатную замену. Однако в большинстве случаев, проблема возникает, когда авто уже находится не на гарантии. Что делать в таком случае? Также не все могут обратиться срочно в автомобильный центр, ездить на личном транспорте необходимо, но это не безопасно. Следовательно, придется осуществлять ремонт собственноручно. В этом нет ничего сверхсложного.

Ремонт устройства, как было сказано выше, не является сложным, не потребует от вас наличия специальных приспособлений и каких-то не подручных инструментов. Достаточно взять с собой острое шило, самые обычные плоскогубцы, немного тосола, и саморез, у которого нужно предварительно отрезать острый конец.

Гидрокорректор фар ВАЗ 2110 — устройство, принцип действия и замена

Метки:ВАЗ 2110/2111/2112Корректор фар

Все переднеприводные автомобили ВАЗ, в том числе и 2110, оснащены устройством, позволяющим регулировать наклон отражателей фар в зависимости от положения кузова относительно горизонтали. Причем сделать это можно, не выходя из авто, с водительского места. Стоит повернуть соответствующую ручку на панели приборов и гидрокорректор фар опустит/поднимет световой пучок так, чтобы он оптимально освещал приближающийся участок дороги. К сожалению, такое гидравлическое устройство довольно часто выходит из строя. Это делает отражатели фар неуправляемыми со всеми вытекающими неудобствами. Приходится делать ремонт гидрокорректора фар, что в подавляющем большинстве случаев заключается в замене корректирующего устройства в сборе. Далее узнаете принцип работы гидравлического корректора и способ его замены.

Гидрокорректор фар ВАЗ 2110

Устройство корректора положения отражателей ВАЗ 2110

• главным цилиндром, установленным под приборной панелью, давление в котором регулируется ручкой, вынесенной на панельную поверхность в салон;
• рабочими цилиндрами, интегрированными в корпус блок-фар;
• трубками, которые соединяют главное устройство с двумя рабочими.

Здесь еще стоит упомянуть рычаг, передающий усилие со штока рабочего цилиндра на отражатель. Однако эта деталь не входит в гидравлическую систему и замене при ремонте не подлежит.

Рычаг корректора внутри фары

Принцип действия гидрокорректора ВАЗ 2110

Работает корректор по достаточно простому принципу.

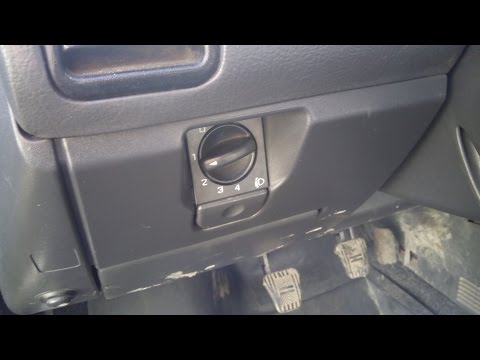

Водитель, переключая ручку, находящуюся на панели приборов, изменяет давление жидкости в главном цилиндре, что тут же передается по соединяющим трубкам на рабочие механизмы.

В цилиндрах, стоящих в блок-фарах, это приводит к изменению длины штоков, жестко соединенных с поршнями. Шток толкает рычаг, тот предает усилие на отражатель, который в результате занимает соответствующее положение.

Все это происходит в случае, когда система замкнута и герметична. В случае разгерметизации гидрокорректор фар перестает функционировать.

Ручная корректировка света фар

Причины выхода из строя гидравлического корректора ВАЗ 2110

Негативное влияние на целостность и работоспособность элементов системы гидрокорректора оказывают частые и значительные перепады внешних температур.

Результатом резких температурных скачков может стать растрескивание резиновых уплотнительных элементов, установленных как на главном, так и на рабочих цилиндрах. Это, в свою очередь, приводит к подтеканию жидкости.

В итоге давление падает, и система становится неработоспособной.

  Какие светодиоды лучше для авто?Поврежденный гидрокорректор фар ВАЗ 2110 (протекание жидкости)

Реже причинами выхода из рабочего состояния могут быть:

• заклинивание поршня в рабочем цилиндре (в этом случае не поворачивается один из отражателей);
• механическое повреждение соединяющих трубок.

По какой бы причине ни произошла поломка гидрокорректора, возможен только один эффективный вариант ремонта — замена устройства новым. Ремонт, к сожалению, здесь не предусмотрен.

Замена корректора фар на ВАЗ 2110

Поменять гидрокорректор фар под силу каждому автолюбителю. Времени на рабочий процесс уходит не более получаса. Из инструмента для замены гидравлического корректора пригодится лишь вороток с головкой 21-го размера и прямая отвертка. Остальное делается руками:

1. Снимаем ручку регулировки, находящуюся на панели приборов. Для этого за нее необходимо потянуть со средним усилием, слегка пошатывая.
2. Имеющимся ключом отворачиваем гайку под ручкой (она притягивает к панели главный цилиндр).
3. Нажимаем на прямоугольную кнопку на панели. Она находится несколько ниже регулировки гидрокорректора. В результате открывается дверца. Через образовавшийся проем снизу легко достаем свободный главный цилиндр.
4. Открываем капот. Находим блок-фары с интегрированными рабочими цилиндрами. Чтобы их снять, открепляем фиксаторы. После этого каждый цилиндр проворачивается против часовой стрелки и вынимается.
5. Приготовленной отверткой отворачиваем болты, которые крепят хомуты трубок.
6. Освобожденные элементы гидрокорректора просовываем в салон в месте, где выходят соединительные трубки. Имеющийся здесь уплотнитель податлив, поэтому сильно не помешает.
7. Установка нового корректора фар производится в обратном порядке.

Заметили, насколько все просто? Так что, если в вашем ВАЗ 2110 не хочет работать гидрокорректор, найдите полчаса и сделайте его замену. Согласитесь, возможность в любой момент подстроить направление светового пучка, не выходя из авто — это, вроде бы, и мелочь, однако приятная.

Опрос: Пострадали ли Вы уже от ям на дорогах?

Как устроен гидрокорректор фар ВАЗ 2114

Как правило, система гидрокорректора фар состоит из следующих частей и компонентов:

• основной цилиндр, закрепленный на панели приборов;
• соединительные трубопроводы, зафиксированные хомутами;
• исполнительные цилиндры на блок-фарах;
• морозостойкая рабочая жидкость.

Гидрокорректоры обычно имеют вид неразборных конструкций, которые не подлежат ремонту. Таким образом, при выходе из строя гидрокорректора фар ВАЗ 2114 его ремонт производят путем замены на новый комплект.

В нормальном состоянии корректора производитель предусматривает максимальное рабочее давление. Для направления светового потока фары вниз давление в системе снижается, а шток исполнительного цилиндра втягивается и оптика опускается. Таким образом, устройство много времени находится под высоким давлением.

Нередко при возникновении перепадов температур, особенно в зимнее время, структура уплотнителей нарушается из-за плохого качества резины. Это становится причиной утечки рабочей жидкости и подклинивания поршней цилиндров в определенном положении.

Все гидрокорректоры, которые устанавливают на отечественные машины ВАЗ, конструктивно выполнены по одной аналогичной схеме, не считая определенных отличий в габаритах, компоновке крепления цилиндров, а также трубопроводов. В наши дни на рынке вы можете найти несколько модификаций гидрокорректоров:

• «2105-3718010» — для ВАЗ 2105—2107;
• «2108-3718010» — для ВАЗ 2108—21099;
• «2110-3718010» и «2110-3718010-10» — для ВАЗ 2110—2112;
• «2114-3718010» — для ВАЗ 2113—2115;
• «21213-3718010» — для 21213 «Нива».

Предлагаемые варианты

Как сказано выше, для автовладельцев «десяток» рынок предлагает только два варианта фонарей — отечественного производства Киржач и оригинальные фары Бош ВАЗ 2110. Разумеется, большинство потребителей отдает предпочтение продукции немецкого производства, особенно, если учесть, что ее стоимость ниже, чем российской оптики (автор — канал Aleks B).

Какие фары лучше?

Перед тем, как снять и установить новую оптику, давайте разберемся в том, какому производителю отдать предпочтение. Несмотря на то, что продукция немецкого производства всегда славилась качеством, в реальности отечественные специалисты рекомендуют ставить на «десятки» фонари Киржач.

Давайте разберемся, почему это так:

1. Понятное дело, что предназначение фонарей заключается в обеспечении лучшей видимости дорожного покрытия при езде ночью, при этом они не должны слепить водителей, движущихся навстречу. Эти функции нормально выполняют и устройства Киржач, и Bosch.
2. На фонарях российского производства есть линза для ближнего освещения, и отражатель — для дальнего. Что касается фонарей немецкого производства, то они оснащаются двумя отражателями. Уровень освещения дорожного покрытия в целом идентичный в обоих случаях, но Bosch светят на порядок ярче.
3. В любом случае линзы лучше, чем отражатели, поскольку они позволяют обеспечить более четкую линию светового потока. Кроме того, их эксплуатация позволяет использовать ксенон.
4. Судя по отзывам наших соотечественников, фонари Bosch обладают более плохой засветкой, в частности, при ближнем освещении.
5. Устройства немецкого производства имеют важную особенность — дорожное покрытие освещается на порядок лучше в пасмурную погоду и дождь, в отличие от Киржача. Это обеспечивается благодаря тому, что в их конструкции используется отражатель большего размера. Однако, из-за этой же особенности монтаж ксенона в Bosch будет невозможным.

Основные функциональные особенности гидрокорректора

Гидрокорректор фар ваз 2110

Весьма обыденная практическая ситуация, когда багажный отсек автомобиля просто-таки переполнен и как следствие, проседание задней части подвески можно заметить невооруженным глазом. При таком положении фары автомобиля обращены вверх, что в свою очередь существенным образом, уменьшает расстояние видимости.
В этой ситуации коррекция положения фар автомобиля с помощью гидрокорректора позволяет вернуть эффективное расстояние обзора, за счёт искусственного освещения.

Базовые особенности строения гидрокорректора

Ваз 2110 гидрокоректор фар

Итак, гидрокорректор состоит из следующих составляющих:

• приборная панель в своём составе содержит прикреплённый главный цилиндр автомобиля;
• на блоках фар имеются исполнительные цилиндры;
• хомуты фиксируют в пространстве соединительные трубопроводы;
• морозостойкость гидрокорректора обеспечивается за счёт специализированного состава рабочей жидкости.

Практический взгляд на функционирование гидрокорректора:

• главная суть практического функционирования гидрокорректора состоит в поддержании рабочего давления в необходимых пределах;
• регулировка положения фар осуществляется за счёт повышения либо понижения рабочего давления;
• на практике гидрокорректор большую часть времени своего функционирования находится в режиме повышенного давления.

Как влияет низкая температура на функционирование гидрокорректора:

• как известно, в холодное время постоянно случаются сильные перепады температуры, так как уплотнители гидрокорректора выполнены в большинстве случаев, именно из резины низкого качества, соответственно структура уплотнителя также нарушается;
• нарушения структуры резинового уплотнителя в свою очередь приводит к резкому снижению уровня рабочей жидкости;
• когда уровень рабочей жидкости существенно снижается, регулирование цилиндровых поршней в некоторых положениях становится просто невозможно.

Основные отличия между всеми гидрокорректорами:

• габариты;
• цилиндровая компоновка крепежа;
• различное строение и положение трубопровода и т.п.

Замена гидрокорректора фар ВАЗ 2110, 2111, 2112

Самостоятельно произвести замену вышедшего из строя корректора не составляет никакого труда. Последовательность выполнения замены следующая:

1. выкручиваем винты крепления хомутов трубопроводов к крепёжным скобам;
2. с главного цилиндра снимаем ручку;
3. выкручиваем гайку крепления главного цилиндра к приборной панели;
4. от блок-фары отсоединяем исполнительные цилиндры;
5. проталкиваем вместе с уплотнителями исполнительные цилиндры внутрь салона;
6. устанавливаем новый агрегат в обратной последовательности.

Многие автолюбителя вместо штатного гидрокорректора, предусмотренного производителем, устанавливают более практичный и эффективный электрокорректор фар. Его отличие от гидравлического устройства в том, что в качестве привода задействованы электромоторы. Для автомобилей ВАЗ предусмотрен штатный электрический корректор серии «СиличЪ-Зенит». Он легко монтируется в те же места, что обычный гидрокорректор. Порядок установки электрического корректора следующий:

• отключаем от АК минусовую клемму;
• поворачиваем главный цилиндр против часов стрелки и сниманием его;
• заменяем уплотнительное кольцо;
• монтируем электрокорректор на место главного цилиндра;
• демонтируем рычаг главного цилиндра в салоне;
• плюсовую клемму корректора соединяем с гнездом колодки №20;
• минусовую клемму крепим на одной из шпилек кузова под приборной панелью;
• прокладываем проводку корректора вместо трубопроводов или вдоль жгута электропитания;
• подключаем электропроводку корректора к исполнительным устройствам;
• подключаем минусовую клемму к АБ;
• проверяем работоспособность корректора.

Неисправности и почему он ломается

1. Потеря герметичности в трубках, местах их крепления к цилиндрам, протечки в манжетах главного или рабочего цилиндров;
2. Заклинивание рабочих поршней

Основная проблема в системе гидравлической регулировки положения отражателя – разгерметизация. Так как в ней в качестве рабочей среды используется жидкость, то ее протечки приводят к тому, что давление не передается от главного цилиндра в салоне авто к рабочим на фарах. Сколько не крутит регулятор, положение светового пучка не изменится.

Второй причиной – закисание поршней цилиндров гидрокорректора в определенных положениях. Например, если поршень «завис» в максимально вытянутом положении, то свет будет светить вверх, в утопленном – вниз. При вращении рукоятки регулятора будет ощущаться большое напряжение и при ее отпускании он вернется в исходное положении, не будет фиксироваться так, как необходимо.

Это происходит, потому что давление меняется при вращении регулятора, а поршни не могут двигаться. При отпускании рукояти, система пытается вернуться в начальное состояние, выровнять давление, рукоятка возвращается в то положении, с которого вы начинали ее крутить.

Перечисленные виды поломок склонны только для гидравлического привода корректора. Пусть производитель заявляет, что он неремонтопригодный, но это не так. Существуют примеры самостоятельного ремонта гидрокорректора, о которых поговорим в следующих статьях. Чтобы не заморачиваться его восстановлением или заменой на новый, рекомендуется устанавливать альтернативные виды корректоров фар.

Замена гидрокорректора на электрокорректор

Из названия становится понятно, что электрокорректор работает за счет электричества, то есть требует подключения к аккумуляторной батареи.

Долго искать причины подобных решений от владельцев отечественной «десятки» не приходится, поскольку электрокорректор отличается надежности, высокой эффективностью. Его поломка случается в разы реже по сравнению с гидрокорректором.

Многие владельцы модели сомневаются, можно ли произвести подобную замену и использовать электрокорректор там, где ранее функционировал гидравлический узел. Конечно можно. Для этого предусмотрено применение штатного или позаимствованного от другого автомобиля устройства.

Сама процедура требует выполнения нескольких последовательных шагов.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте цилиндр гидрокорректора из фары, как мы это описывали в предыдущем разделе.
3. Обязательно в процессе замены установите новое уплотнительное кольцо.
4. Отправившись в салон своего автомобиля, извлеките ручку управления главного цилиндра гидрокорректора. Она держится на гайке на 21 миллиметр.
5. Плюсовой жгут проводки подключается к 20-му гнезду колодки Ш2 в монтажном блоке вашего авто.
6. Минус электрокорректора крепится на кузовной шпильке. Их несколько и они расположены под приборной панелью.
7. Жгут нового регулятора прокладывать можно вдоль используемых ранее трубок старого гидрокорректора.
8. Колодки жгута подключаются к исполнительным механизмам.
9. Возвращайте минусовой провод на аккумуляторную батарею и проверьте, как работает новое устройство.

Стоимость электрокорректора сегодня составляет около 1-1,5 тысячи рублей. В зависимости от выбранной модели, вы получите определенное количество положений для регулировки. Минимум их бывает два, но самые распространенные предусматривают 4, 12 и 15 положений.

 Загрузка …

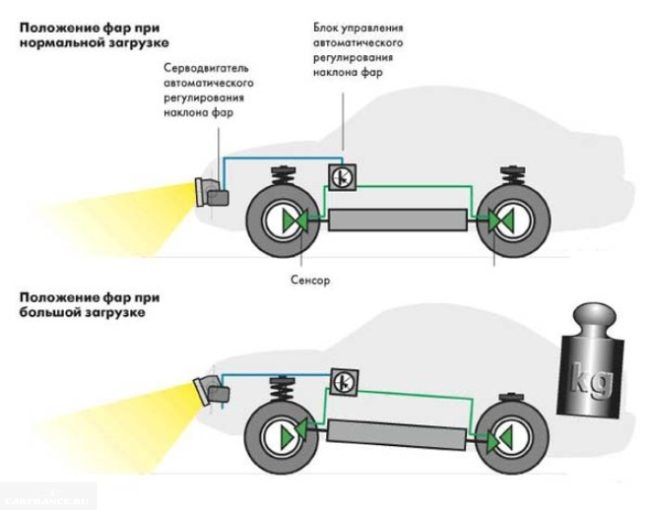

Принцип работы гидрокорректора фар ВАЗ-2110

Его назначение понятно — не выходя из салона водитель может изменить угол светового пучка относительно дороги. Устройство должно корректно работать сразу с двумя фарами и иметь достаточный диапазон регулировки — максимально увеличить угол наклона рефлектора при полной загрузке задней части кузова, а также свести на ноль регулировку при минимальной загрузке.

Принцип работы гидрокорректора фар.

Гидрокорректор ВАЗ-2110, установленный штатно, состоит из:

• главного гидроцилиндра и переключателя, оба они собраны в едином блоке и установлены слева от руля на передней панели;
• система гидропривода, магистраль — трубки, которые соединяют элементы системы;
• рабочие гидроцилиндры, исполнительные механизмы, которые поднимают или опускают рефлектор фары;
• рабочая незамерзающая жидкость.

Гидросистема низкого давления позволяет изменять рабочее давление и передвигать шток рабочих цилиндров в пределах 6–7,5 мм. Этого по идее достаточно, чтобы изменить угол установки рефлектора от минимума до максимума и, соответственно, изменять направление угла светового пучка.

Что делать, если блок-фара неисправна?

Распространенным дефектом «киржачских» деталей является выход из строя гидравлического корректора. Из-за этого фара не регулируется или пучок света изменяет направление при попытке настройки корректором. Причиной дефекта является нарушение герметичности или заклинивание исполнительного механизма. Для контроля исправности узла применяется замер хода исполнительных штоков, который должен лежать в пределах 6,5-7,5 мм. В случае поломки требуется замена узла, ремонт деталей невозможен, поскольку устройство является неразборным.

Самым простым способом ремонта является установка механического регулятора. Для этого в корпус исполнительного механизма вкручивается подходящий болт с контргайкой. Минусом такой конструкции является необходимость ручной настройки каждой фары. Поэтому устанавливать ручной регулятор не рекомендуется.

Установка гидрокорректора

Для замены штатного гидрокорректора на оригинальный узел необходимо:

1. Снять все точки крепления трубопроводов корректора к кузову.
2. Вынуть регулятор, расположенный в панели приборов.
3. Демонтировать защитное жабо трапеции дворников.
4. Снять с креплений и отодвинуть расширительный бачок в сторону.
5. Вывести старые трубки из посадочных мест, защищенных резиновыми уплотнителями. Многие владельцы перекусывают магистрали и вынимают их по частям.
6. Снять старый главный цилиндр системы.
7. Вычистить мусор из-под жабо. Продеть новую трубку в штатное отверстие. Для упрощения процедуры рекомендуется использовать медную проволоку, которой протягивается трубка.
8. Установить на место резиновые уплотнители каналов. Это является важным моментом, поскольку отверстие расположено непосредственно над монтажным блоком реле и предохранителей.
9. Протянуть магистрали по штатным маршрутам через моторный отсек.
10. Проверить работу системы.
11. Регулировать фары описанным выше методом.

Ниже показаны некоторые этапы замены.

Общий вид нового корректора

Примерный объем грязи под жабо

Протяжка проволоки через отверстие

Выведенные в моторный отсек трубки

Разводка магистралей

Установка регулятора

Процедура установки нового гидрокорректора показана в видеоуроке от автора «Aleks B».

Монтаж электрического корректора

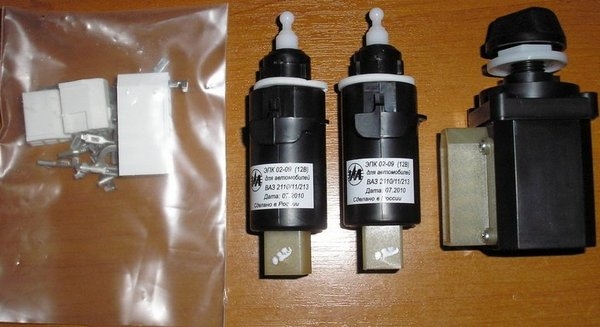

Ряд владельцев устанавливают на ВАЗ 2110 электрический привод от ГАЗ 3110 «Волга»:

1. Установить моторы корректора на стандартное место. Место установки не требует никаких доработок.
2. Для управления углом установки используется кнопка от штатного электрического стеклоподъемника, установленная в корпус рукоятки управления гидрокорректором.
3. Подключить питание электропривода от замка зажигания. В цепь устанавливается защитный предохранитель на 5 А.
4. Протянуть проводку в моторный отсек. Рекомендуется использовать защитные гофрорукава, предохраняющие провода от перетирания изоляции.
5. Обжать концы штекерами, которые обеспечат надежный контакт с двигателями. На двигателях задействуются только два контакта из имеющихся четырех.
6. Защитить место подключения проводов к двигателям изолентой.
7. Скроссировать проводку на штекер, который будет подключаться к клавише управления.
8. Подключить кнопку.

Принципиальная схема подключения проводов на штекер клавиши

Фотогалерея установки электрокорректора на ВАЗ 2110 приведена ниже.

Набор для установки

Электромоторы корректора ГАЗ 3110

Подводка питания на клавишу

Модернизированный штатный регулятор

Протяжка проводки

Укладка проводов в рукава

Подключение моторчиков

Изолированный узел

Дрожание света

Еще одним распространенным дефектом является дрожание пучка света, наблюдающееся при движении автомобиля. Дефект встречается на фарах Киржач, немецкая продукция имеет прочную конструкцию.

Причинами дефекта являются:

• выход отражателя из точек крепления;
• поломка корректора;
• плохое состояние ламп;
• ослабевание регулировочных пружин.

Для установки отражателя на штатное место требуется разборка фары по описанной выше методике. Компенсировать усталость пружин можно удлинением рабочего штока корректора при помощи колпачка. В роли удлинителя используется часть пластикового дюбеля, которая надевается и фиксируется на штоке.

Замена гидрокорректора ВАЗ-2110

Никаких сложностей при замене возникнуть не должно, для работы нам пригодится только штатный инструмент, а поменять гидрокорректор можно хоть в полевых условиях.

Приступаем к работе:

1. Открываем капот, ослабляем хомуты, освобождаем трубки магистрали гидропривода.
2. Снимаем рабочие цилиндры, отпустив фиксаторы с помощью плоской отвёртки.

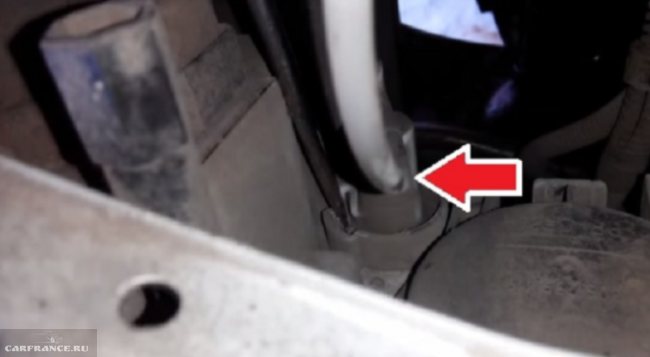

Открываем капот и снимаем исполнительные цилиндры с внутренней стороны фар.

Как видим, заменить систему совсем несложно и много времени это не займёт. Но новый гидрокорректор отработает от силы год-два, после чего операцию придётся повторять. К слову, на рынке есть электрические корректоры фар (от 3,6 тысяч рублей) и электромеханические автоматические (от 6–8 тысяч). Ресурс у них гораздо выше, а точность регулировки лучше, чем у гидросистемы.

Удачного всем выбора и яркого точного света фар на ночных дорогах!

Ремонт корректировки фар ВАЗ 2110

Регулировать световой пучок фар приходится довольно часто, особенно на универсалах, когда багажник автомобиля сильно загружен и свет направлен в глаза встречных водителей. Если в один момент Вы заметили, что упал отражатель и корректировка света не работает, то можно попробовать сделать ремонт фары 2110 своими руками. Речь пойдет об оптике Киржач. Для начала снимаем фары, а затем разбираем (снимаем стекла, которые на герметике и 6 металлических скрепок.) Отрезаем герметик по периметру с помощью ножа: На стекле срезаем выпуклый П-образный профиль, а на пластике фары «впуклый». Снимаем отражатель из бумаги, для этого откручиваем 3 маленьких самореза с обратной стороны.Внутри фары в районе отверстия гидрокорректора видим пружинку, которую необходимо снять. Также 2 пластиковые розочки от 2 «крутушек», которые держат отражатель. Снимаем отражатель, сжимая розочки.Шарик на кончике защелкивается в пластмассу, а металлическая шпулька защелкивается во 2 канавку и не дает выкрутить регулировку дальше нее. Если при регулировке фар сильно перекрутить гидрокорректор, то легко сломать металлический ограничитель/защелку. Поэтому шарик выскочил из плас.Весь ремонт фары будет заключаться в замене сломанной металлической детали на сантехническую прокладкуТакая резиновая прокладка не совсем правильное решение, потому что она не дает четкого понимания того, когда регулировка фары в дошла до крайнего положения и уперлась. Поэтому можно также с легкостью опять перекрутить и снова придется ремонтировать.Правильнее доработать крепление, например, вставить между лепестками этой пластмассовой штуки шплинт из проволоки.Сборка фары в обратной последовательности, отчищаем старый герметик и наносим новый, устанавливаем стекло.Другой способ отремонтировать гидрокорректор:Нарезаем резьбу м3 на регулировочных винтах. Далее вкручиваем их в фару и одеваем шайбы. Вытаскиваем пластиковые крепления. Одеваем планку с модулями ближнего и дальнего света. С верху одеваем еще одну шайбу, далее пружину, и еще одну шайбу, и закручиваем весь этот бутерброд. Желательно использовать контргайку и зафиксировать анаэробным герметиком.

Ремонт фары без разборки

1. Особо ловкие руки могут попробовать защелкнуть шарик на конце «крутилки» в пластмассу не снимая стекло, действуя через отверстия с обратной стороны фары для смены лампочек. 2. Просверлить отверстие сверху фары напротив пластмассовой защелки. В отверстие вставляем отвертку и защелкиваем цангу на шарик регулятора. Не забываем заклеить просверленное отверстие. 3. Потребуются по одной навесной петле от мебельных шкафов на каждый вырванный узел корректора. Петли представляют собой полоски из металла (5-6см в длину). На них есть несколько отверстий для крепления непосредственно к шкафу, а сверху продолговатый вырез с отверстием, на который он и цепляется. Нам нужно аккуратно завести наш навес в прорезь на регулировочном винте и сдвинуть его, чтобы прорезь оказалась в узкой части навеса. Поддерживая навес, чтобы он не сдвинулся выворачиваем с небольшим усилием винт до упора. Таким образом, мы зажимаем и фиксируем навес, который располагаем в горизонтальной плоскости. Теперь берём электродрель и сверлом на 3мм сверлим отверстие в металлическом основании фары, там где есть отверстие на навесе. Теперь остается лишь завернуть туда саморез, но не очень длинный, иначе он упрётся в отражатель дальнего света. Прорезь на навесе намного надёжней закрепит регулировочный винт и сломать её теперь не получится. Схема на фото.

Как сделать ручной корректор фар

Преимущество метода в том, что при поломке гидрокорректора не нужно пытаться его починить, а легче сделать ручную регулировку фар. Для одной фары нам понадобится:

1. Корпус старого рабочего корректора.
2. Болт М8, длина 6-7-10см.
3. Две гайки с немного обточенными гранями для фиксации болта в корпусе.
4. Контргайка.

С обратной стороны корпуса корректора сверлим отверстие, чтобы болт нормально в нем двигался. Аккуратно сточенные гайки позволяют сидеть конструкции плотно. Для уверенности можно посадить гайки на эпоксидку. Хвост винта сделан гладким.Другие проблемы с фарами ВАЗ 2110: дребезг света, либо выход из строя и ремонт гидрокорректора фар, который проще заменить на более надежный электромеханический. xn--2111-43da1a8c.xn--p1ai
