Как работает главный цилиндр сцепления

Содержание:

Как поменять рабочий цилиндр сцепления – полезные советы
Обслуживание рабочего цилиндра сцепления
Популярные модели и производители
Главный цилиндр сцепления ВАЗ 2107
Характеристики керамического и металлокерамического сцепления
Популярные артикулы
Главный цилиндр: его назначение и функции
Установка ремкомплекта главного цилиндра сцепления
- Прокачка сцепления на ВАЗ 2106
Признаки и причины неисправности главного цилиндра сцепления
Классификация
Замена главного цилиндра сцепления пошагово
- Инструменты и материалы
- Приступаем к работе
Ремонт и замена рабочего цилиндра сцепления
Конструкция и принцип работы главных цилиндров сцепления

Как поменять рабочий цилиндр сцепления – полезные советы

Каждый автомобилист должен знать, как поменять рабочий цилиндр сцепления и определить необходимость этой процедуры. Заметить то, что его следует отремонтировать или поменять, помогут следующие признаки: либо подозрительно мягкий ход педали, либо же ее провал. При обнаружении подобного в своем авто срочно сделайте прокачку гидропривода. Для этого на перепускной клапан наденьте шланг, другой конец которого опустите в тормозную жидкость в какой-нибудь небольшой емкости. Пусть товарищ нажимает на педаль, пока в эту емкость не перестанут выходить пузыри воздуха. Долейте в бачок жидкость до уровня 3 см от отверстия, последний раз выдавите педаль сцепления, дождитесь последнего пузырька и закрутите клапан.

Если после прокачки в тормозной жидкости вы обнаружили воздух (слишком мягкий или слишком увеличенный ход педали сохранится), тогда немедленно ремонтируйте или же вовсе замените старый цилиндр. Если есть протекание жидкости, значит, необходима новая манжета рабочего цилиндра сцепления. Чтобы произвести замену цилиндра, необходимо отсоединить оттяжную пружину, а с конца толкателя снять шплинт (специальная проволока, которая удерживает крепление от самоотвинчивания) при помощи плоскогубцев.

Затем ослабьте в пробке цилиндра крепление наконечника шланга с помощью рожкового ключа и раскрутите болты, которые крепят сам объект нашего внимания к картеру сцепления. Теперь отсоедините цилиндр от шланга. Для того чтобы потери рабочей жидкости были минимальными, следует, как только сняли элемент, немедленно установить новый. Для этого все операции проводятся в обратном порядке. После того, как новый цилиндр установлен, следует прокачать систему гидропривода.

Главная →

Устройство → Сцепление →

Обслуживание рабочего цилиндра сцепления

Как прокачать главный тормозной цилиндр на уаз?

Время от времени контур привода сцепления может завоздушиваться. Для удаления скопившегося воздуха, в рабочем цилиндре предусмотрен клапан прокачки системы.

Для удаления воздуха необходимо:

Наденьте на клапан резиновый шланг.
Опустите конец трубки в емкость, наполненную жидкостью.
Открутите гайку клапана.
Несколько раз нажмите педаль сцепления до упора. Следите за уровнем рабочей жидкости в бачке.
По завершению прокачки, закрутите гайку обратно, снимите шланг и пополните жидкость в бачке.

Еще одним немаловажным аспектом обслуживания цилиндра является своевременная замена поврежденных уплотнителей.

Уплотнители рабочего цилиндра сцепления.

Резиновые элементы изнашиваются от воздействия рабочей жидкости и низких температур. Если закрыть глаза на треснувшие или протертые уплотнители, пыль и грязь повредят зеркало цилиндра. Все необходимые компоненты можно найти в ремкомплекте.

В обслуживание входит и замена тормозной жидкости в гидроприводе. Со временем она накапливает влагу, что приводит к появлению коррозии на металлических и резиновых элементах. Замена расходных материалов продлит срок эксплуатации важных узлов вашего автомобиля.

Главный цилиндр сцепления ВАЗ 2107

Цилиндр сцепления на ваз 2107

Гидравлический привод муфты сцепления ВАЗ 2107 — оптимальный вариант для автомобилей с задним приводом. Важная роль в системе гидропривода отводится главному цилиндру сцепления (ГЦС).

Назначение ГЦС

ГЦС преобразует силу нажатия на педаль в давление рабочей жидкости (РЖ), которое через трубопроводы с помощью поршня рабочего цилиндра (РЦС) передаётся на шток вилки. Последняя в результате этого поворачивается на шарнирной опоре и перемещает нажимной подшипник, включая или выключая муфту сцепления (МС). Таким образом, ГЦС выполняет две функции:

преобразует нажатие на педаль сцепления в давление РЖ;
передаёт давление на рабочий цилиндр.

Принцип работы ГЦС

Для создания давления в гидравлической системе необходимы:

рабочая среда;
цилиндр с поршнем;
сила, которая заставит поршень двигаться.

В качестве рабочей жидкости в приводе МС ВАЗ 2107 используется тормозная жидкость (рекомендуется РОСА ДОТ-4), которая практически не сжимается и не оказывает негативного воздействия на резиновые изделия.

Поршень перемещается посредством штока, соединённого с педалью сцепления. Давление в системе создаётся по аналогии с медицинским шприцем за счёт того, что поршень и отверстие, через которое выталкивается РЖ, имеют разные диаметры. Отличается система от шприца тем, что в ГЦС предусмотрен принудительный возврат поршня в первоначальное положение. Кроме этого, учитывается нагрев РЖ и подвижных деталей в процессе работы.

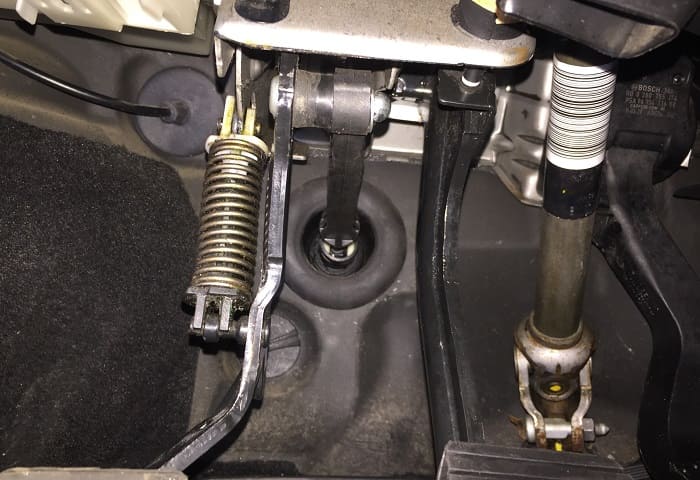

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Работает ГЦС следующим образом. Рабочая жидкость через отверстие 19 подаётся из бака в рабочую полость 22 перед поршнем. При нажатии на педаль 15 толкатель 16 перемещается и, упираясь в поршень 7, двигает его вперёд. Когда поршень перекроет отверстия 3 и 19, давление РЖ перед ним начнёт резко увеличиваться и передастся по трубопроводам поршню РЦС. Последний через толкатель повернёт вилку, и её передние концы передвинут муфту с выжимным подшипником (ВП) вперёд. Подшипник надавит на фрикционную пружину нажимного диска, который двинувшись в сторону ВП, освободит ведомый диск, и муфта выключится.

При освобождении педали начнётся обратный процесс. Давление на поршень исчезнет, и он за счёт возвратной пружины 23 начнёт переходить в первоначальное положение. Одновременно поршень РЦС возвратной пружиной вилки также начнёт двигаться в обратную сторону и создавать перед собой давление, которое через трубопровод будет передаваться обратно в ГЦС. Как только оно станет больше усилия возвратной пружины поршня ГЦС, он остановится. Через перепускной канал в поршне 21 под давлением окажется внутренняя поверхность плавающего уплотнительного кольца 20, выполняющего роль обратного клапана. Кольцо расплющится и перекроет перепускное отверстие 3 в корпусе цилиндра. В итоге останется небольшое избыточное давление, которое уберёт все люфты, образующиеся в результате износа толкателей, проушин вилки и выжимного подшипника. При повышении температуры в рабочей камере цилиндра произойдёт расширение всех деталей и рабочей жидкости. Давление перед поршнем повысится, и он немного сместится назад, открыв компенсационное отверстие 3, через которое избыток РЖ перетечёт в бачок.

Расположение ГЦС

Так как толкатель должен располагаться горизонтально и точно входить в свой поршень, ГЦС крепится на передней перегородке моторного отсека с левой стороны. По другому его установить невозможно — он прикручивается на две приваренные к перегородке шпильки. Для его демонтажа не нужны никакие дополнительные условия. Доступ к гайкам крепления, штуцерам трубопровода и шлангам бачка обеспечивается простым поднятием крышки капота. При этом не следует путать ГЦС с главным тормозным цилиндром (ГТС), который находится рядом, чуть дальше от боковины левого крыла. ГТС имеет большие размеры и более сложное устройство, к нему подходит больше трубок.

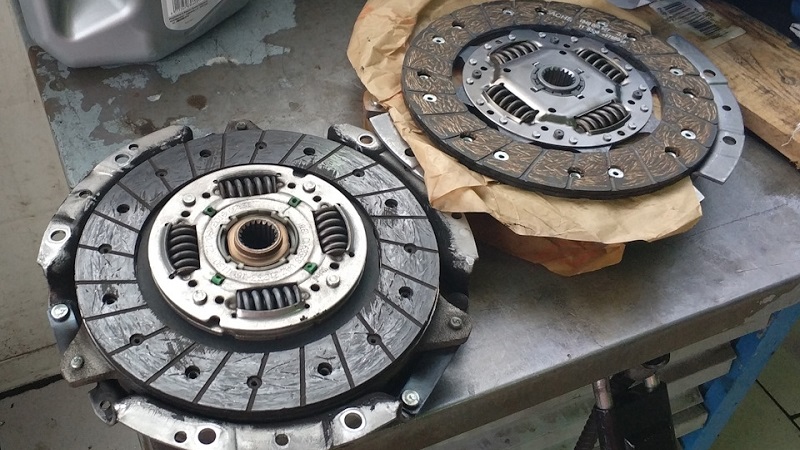

Характеристики керамического и металлокерамического сцепления

В последнее время любители экстремальной быстрой езды открыли для себя керамическое и металлокерамическое сцепление. Керамика значительно выигрывает, если ее установить на мощный агрегат, который любит стартовать с пробуксовкой и сжигать резину. Металлокерамическое сцепление может выдерживать значительные нагрузки и является лучшим выбором гонщиков.

Диски производят с добавление углеродистого волокна, кевлара и керамики. Такой состав позволяет на 10–15% поднять передачу крутящего момента без увеличения прижимной силы, оказываемой на корзину. Живут такие диски, как правило, в четыре раза дольше обычных. Производят 3-х, 4-х, 6-и лепестковые модели, которые отлично справляются с температурными и механическими нагрузками. Некоторые водители жалуются на слишком резкое переключение передач при керамическом сцеплении, но определенного
мнения на этот счет среди автомобилистов пока нет.

Главный цилиндр: его назначение и функции

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам
обеспечение эффективного торможения автомобиля

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.

Установка ремкомплекта главного цилиндра сцепления

Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

Недостаточное выключение сцепления (сцепление ведет)
Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон.

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

Главный извлечен

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Штопорное кольцо

Вытаскиваем кольцо

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

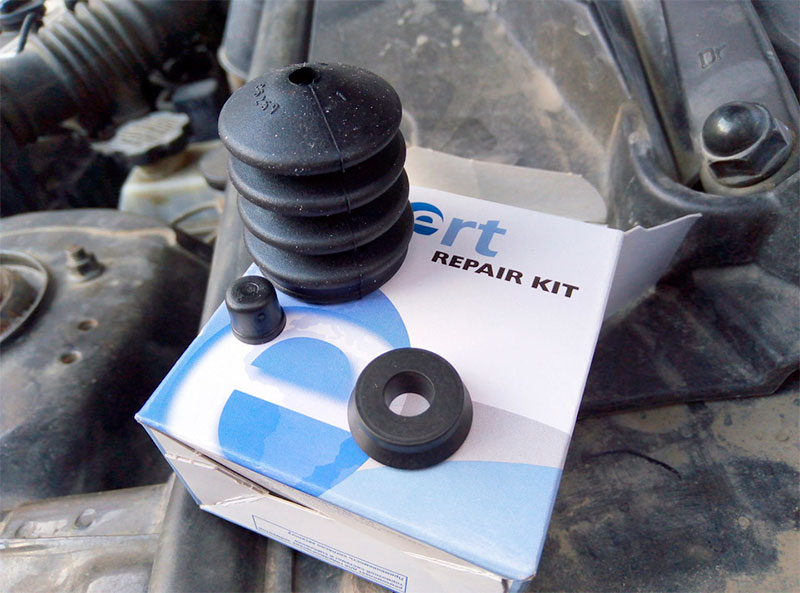

Ремкомплект главного цилиндра сцепления ВАЗ

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

Чистые «Внутренности»

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление. Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.
Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

Признаки и причины неисправности главного цилиндра сцепления

Даже простое устройство рабочего цилиндра сцепления не может служить гарантией от различных неисправностей, которые мешают ему эффективно выполнять свои функции:

Недостаточный объем рабочей жидкости. В процессе эксплуатации автомобиля необходимо время от времени проверять уровень жидкости в расширительном бачке сцепления. Если уровень опускается ниже отметки «минимум», необходимо долить в систему тормозную жидкость. Снижение объема жидкости в гидроприводе может произойти в результате нарушения целостности манжеты главного цилиндра или при разгерметизации магистрали в местах соединений. Для устранения такой неисправности нужно выявить и устранить протекания рабочей жидкости гидропривода сцепления.
Разгерметизация магистрали может привести к попаданию воздуха в систему. Такая неисправность нарушает нормальную работу сцепления и может выражаться в «недовыжимании» механизма, которое сопровождается нехарактерным звуком и вибрацией рычага КПП при переключении скоростей. Воздух в гидропривод сцепления может попадать через микротрещины в трубках, в результате изношенности подвижных элементов или нарушения герметичности соединений. Для восстановления функциональности системы нужно выявить участки с перечисленными выше дефектами, устранить их и прокачать магистраль для вытеснения из нее воздуха.
Перекачивание рабочей жидкости через рабочий цилиндр происходит в результате изношенности манжет или при наличии выработки на поршне цилиндра. Для устранения неисправности необходимо заменить изношенные комплектующие.

При выявлении любых признаков неправильной работы главного цилиндра сцепления необходимо провести диагностику не только этого узла, но и всей системы. Устранение неисправностей на ранних стадиях позволяет ограничиться заменой отдельных деталей.

К наиболее существенным неисправностям относят дефекты поверхности цилиндра – задиры, царапины, коррозия и т. д. При их выявлении чаще всего приходится менять главный цилиндр сцепления в сборе.

Так как тормозная жидкость, используемая в гидроприводе сцепления, отличается хорошей проникающей способностью, то при появлении дефектов на поверхности главного цилиндра она будет быстро просачиваться даже через микрощели, поэтому установка новых уплотнителей не позволит устранить протекание.

В ремонтный набор главного тормозного цилиндра входят манжеты и рабочий поршень. Замена этих элементов не позволит устранить неисправность при наличии царапин на поверхности самого цилиндра сцепления. Учитывая это обстоятельство, следует периодически проводить проверку ГЦС, чтобы выявить неисправности на ранней стадии и не допустить критического износа детали. На появление дефектов в этом узле может указывать снижения уровня жидкости в расширительном бачке, вызванное ее протеканием.

При этом, начинает хуже ходить и сама педаль сцепления, а также становятся заметны нарушения при переключении скоростей, вызванные неправильной работой гидропривода сцепления. Из-за неисправности ГЦС педаль часто проваливается и ходит более туго.

При наличии описанных выше признаков следует внимательно осмотреть ГЦС на наличие протеканий, проверить уровень рабочей жидкости и ее качество. Наличие потеков на корпусе цилиндра или влажные пятна на манжетах указывают на отсутствие герметичности гидропривода сцепления.

Нарушения в работе ГЦС могут быть вызваны засоренностью вентиляционных отверстий крышки расширительного бачка. Устройство привода сцепления продумано таким образом, чтобы в нем поддерживался постоянный объем жидкости. При повышении давления в системе или при высоких температурах уровень рабочей жидкости увеличивается, а затем плавно снижается.

Для регулировки уровня жидкости в крышке расширительно бачка сцепления обустроены специальные отверстия. Если вентиляция гидропривода забита, то он начинает работать со сбоями. В этом случае педаль сцепления буде выжиматься достаточно туго, а ее возвращение в исходное положение будет замедляться.

Классификация

Сцепление систематизируют по нескольким функциональным устройствам.

По связи ведущих и ведомых частей

По контакту пассивных и активных элементов различают такие категории узлов:

Гидравлический. Работа выполняется за счёт потока специальной суспензии. Подобные муфты применяются в автоматических коробках скоростей.

1 – бачок гидравлического привода сцепления/главного тормозного цилиндра; 2 – шланг подачи жидкости; 3 – вакуумный усилитель тормозов; 4 – пылезащитный колпачок; 5 – кронштейн сервопривода тормоза; 6 – педаль сцепления; 7 – штуцер прокачки главного цилиндра сцепления; 8 – главный цилиндр сцепления; 9 – гайка крепления кронштейна главного цилиндра сцепления; 10 – муфта трубопровода; 11 – трубопровод; 12 – прокладка; 13 – опора; 14 – втулка; 15 – прокладка; 16 – штуцер прокачки рабочего цилиндра сцепления; 17 – рабочий цилиндр сцепления; 18 – гайки крепления кронштейна рабочего цилиндра; 19 – картер сцепления; 20 – муфта гибкого шланга; 21 – гибкий шланг
Электромагнитный. Для приведения в действие используется магнитный поток. Устанавливается на малогабаритных автомобилях.
Фрикционный или типичный. Передача импульса осуществляется за счёт силы трения. Самый ходовой тип для автомобилей с механической коробкой передач.

1.* Размеры для справок. 2. Момент затяжки болтов крепления картера 3. Привод выключения сцепления автомобиля должен обеспечить: 1. Перемещение муфты для выключения сцеплении 2. Осевое усилие на упорном кольце при не выключенном сцеплении 4. На виде А-А муфта и кожух коробки передач не показаны

Важно! По причине сложности устройства электромагнитная и гидравлическая муфты не заработали повсеместного применения

По типу создания

В данной категории различают такие типы соединительной муфты:

центробежные;
частично центробежные;
с основной пружиной;
с периферийными спиралями.

По числу руководимых валов выделяют:

однодисковые — самый распространённый тип;
двухдисковые — устанавливаются на грузовом транспорте или автобусах солидной вместимости;
многодисковые — используются в мототехнике.

По типу привода

По разряду привода сцепления классифицируют на:

Механические. Предусматривают передачу импульса при нажиме на рычаг через трос на выжимную вилку.

1 — фиксирующий зажим; 2 — механизм регулировки свободного хода педали; 3, 4 — уплотнительные шайбы; 5 — втулка; 6 — педаль сцепления; 7 — кронштейн педали сцепления троса; 8, 9 — болты крепления; 10 — рычаг; 11 — стопорная шайба; 12 — уплотнительная шайба; 13 — зубчатая шайба; 14 — пружина; 15 — толкатель; 16 — опорный элемент; 17 — упор оболочки
Гидравлические. Включают в состав главный и рабочий цилиндры сцепления, которые сопряжены трубкой повышенного давления. При натиске на педаль включается в работу шток ключевого цилиндра, на котором размещается поршень. Он в ответ давит на ходовую жидкость и создаёт пресс, который передаётся к основному цилиндру.

Знаете ли вы? В авто с автоматической КПП педаль сцепления отсутствует. Но это означает только то, что соединительная муфта работает без участия человека.

Существует и электромагнитный тип соединительной муфты, но сегодня он практически не используется в машиностроении ввиду дорогостоящего обслуживания.

Замена главного цилиндра сцепления пошагово

Каких-либо трудностей данная процедура не представляет для опытного водителя, главное – это соблюдение инструкций, наличие необходимых инструментов, и, конечно же, растущие из нужного места руки.

Инструменты и материалы

Что вам понадобиться для замены:

цилиндр (как же без него);
тормозная жидкость (на ваш выбор);
набор ключей;
плоскогубцы;
небольшой резервуар для слива жидкости.

Что вам понадобится для замены

Также вам понадобится ключ «на 11», с помощью которого вы закрепите трубопровод.

Приступаем к работе

Шаг 1. Сняв воздушный фильтр, нужно открыть бачок ГЦС. Затем извлеките аккумулятор и блок управления двигателем.

Приступаем к замене

Шаг 2. Извлеките хомут со шланга, предназначенного для подачи рабочей жидкости. Затем, отсоединив шланг, избавьтесь от рабочей жидкости, слив ее в специальную емкость.

Резервуар для слива можно сделать самому или купить

Шаг 3. Снимите пружинный фиксатор при помощи отвертки, а затем отсоедините трубку.

Шаг 4. Снимите хомут со шланга подачи, сжав отогнутые ушки. Затем нужно отсоединить и снять этот шланг.

Снимайте шланг аккуратно, не повредив его

Ремонт и замена рабочего цилиндра сцепления

При выборе запчасти для замены цилиндра сцепления стоит обратить внимание на материал, из которого изготовлен корпус детали. Как было отмечено ранее, таким материалом может быть чугун, сталь, алюминий или полимеры

Сегодня многие производители предлагают алюминиевые и даже полимерные цилиндры, но такие детали отличаются меньшей надежностью.

Существует несколько видов неисправностей цилиндра сцепления, при которых потребуется ремонт штока:

утечки рабочей жидкости через изношенные уплотнители или соединительные трубки, имеющие дефекты;
наличие трещин на корпусе цилиндра;
разрушенные пружины рабочего цилиндра.

Шток состоит из нескольких комплектующих, каждая из которых подвержена износу. Его детали -толкатель, поршень, манжеты, пружина в процессе работы испытывают высокие нагрузки, поэтому существует вероятность, что они могут выйти из строя.

Симптомы неисправности цилиндра сцепления:

снижение уровня тормозной жидкости в бачке цилиндра и появления пятен под автомобилем во время стоянки;
проваливается педаль и сцепление работает с перебоями;
появляются проблемы с включением передач.

Специалисты советуют, прежде всего, обратить внимание на ход педали сцепления. Если она ходит слишком мягко, это еще не является поводом для срочного ремонта, но следует провести диагностику работы цилиндра.

Для проверки его необходимо прокачать гидропривод сцепления. При наличии пузырьков воздуха в рабочей жидкости следует разобраться в причинах их появления. Как правило, внутрь штоков рабочего и главного цилиндров сцепления воздух попадает из-за разгерметизации уплотнительных манжет.

Как было отмечено ранее, ремонт и замена рабочего цилиндра сцепления не очень сложные задачи. Эта деталь, чаще всего, расположена на картере КПП.

Вначале нужно открутить болты крепления, отсоединить толкатель от вилки и приступить к демонтажу шланга, который идет от ГЦС.

Поскольку в главном цилиндре находится рабочая жидкость, шланг следует заглушить (для этого можно использовать пробку соответствующего диаметра). Есть также и другое мнение – нужно отсоединить шланг, чтобы полностью слить тормозную жидкость (считается, что это поможет промыть систему гидропривода сцепления от грязи).

После демонтажа главный цилиндр сцепления нужно разобрать и по возможности отремонтировать. Если эта деталь имеет корпус из металла, то ее можно зафиксировать в тисках, но если деталь пластиковая, то нужно быть осторожным, чтобы не повредить ее.

После отсоединения воздушного клапана необходимо демонтировать наружный манжет. После этого нужно, учитывая конструкционные особенности цилиндра, обеспечить доступ к штоку и снять стопорное кольцо. После разборки детали необходимо убедиться в отсутствии повреждений пружины, штока и дефектов зеркала цилиндра.

Все комплектующие нужно промыть тормозной жидкостью. Ранее мы отмечали, что для этой цели нельзя использовать керосин, бензин, моторное или воду (эти жидкости способствуют разбуханию элементов из резины).

При сборке цилиндра все манжеты и уплотнения следует заменить новыми.

Ремонт главного цилиндра сцепления будет невозможен при наличии:

трещин корпуса;
ощутимых выработок внутренней поверхности корпуса, которые появляются в результате дефектов штока.

В этом случае нужно полностью заменить неисправный цилиндр сцепления новой деталью.

После замены главного цилиндра сцепления не забывайте прокачать систему.

Методика прокачки системы гидропривода после замены рабочего цилиндра сцепления не отличается от той которая была описана ранее для ГЦС. В то же время в некоторых арках авто (к примеру, на «Фиатах») проводится обратная прокачка системы сцепления. Чтобы сделать такую процедуру самостоятельно нужно подготовить:

шланг, который бы плотно одевался на клапан выпуска;
шприц большого размера, диаметр носика которого соответствует размеру шланга;
гаечный ключ для демонтажа воздушного клапана выпуска.

Вначале следует открутить крышку бачка с рабочей жидкостью и набрать ее в шприц. Из шприца нужно выгнать все шарики воздуха, а затем соединить его носик со шлангом, второй конец которого соединяем с выпускным клапаном. После этого клапан нужно открутить на 2 -3 оборота, нажать на шприц и подать тормозную жидкость в цилиндр сцепления. Чтобы в систему не попал воздух, нужно вначале закрутить клапан и только после этого можно снимать шланг.

Такую последовательность действий нужно выполнить несколько раз, пока из системы гидропривода не будет вытеснен весь воздух в бачок. После этого нужно выжать педаль сцепления около 10 раз и при необходимости отрегулировать высоту ее хода.

Конструкция и принцип работы главных цилиндров сцепления

Типовая схема гидравлического привода выключения сцепления

Наиболее просто устроены ГЦС с вынесенным и установленном на корпусе бачком. Основу устройства составляет литой корпус цилиндрической формы, на котором выполнены проушины для монтажных болтов и другие детали. С одного торца корпус закрыт резьбовой пробкой или пробкой со штуцером для соединения с трубопроводом. Если корпус закрыт глухой пробкой, то штуцер располагается на боковой поверхности цилиндра.

В средней части цилиндра выполняется штуцер для соединения с бачком посредством шланга или посадочное место для установки бачка непосредственно на корпус. Под штуцером или в посадочном месте в корпусе цилиндра выполнено два отверстия: компенсационное (впускное) отверстие малого диаметра и перепускное отверстие увеличенного диаметра. Отверстия располагаются таким образом, чтобы при отпущенной педали сцепления компенсационное отверстие располагалось перед поршнем (со стороны контура привода), а перепускное — за поршнем.

В полости корпуса установлен поршень, с одной стороны которого располагается толкатель, связанный с педалью сцепления. Торец корпуса со стороны толкателя закрыт гофрированным защитным резиновым колпачком. При отжатой педали сцепления поршень отводится в крайнее положение расположенной внутри цилиндра возвратной пружиной. В двухпоршневых ГЦС используется два поршня, расположенных друг за другом, между поршнями находится уплотнительное кольцо (манжета). Применение двух поршней улучшает герметичность контура привода сцепления и повышает надежность работы всей системы.

Работают такие цилиндры следующим образом. Когда педаль сцепления отпущена, поршень под воздействием возвратной пружины находится в крайнем положении и в контуре привода сцепления поддерживается атмосферное давление (так как рабочая полость цилиндра связана с бачком через компенсационное отверстие). При нажатии на педаль сцепления поршень под воздействием усилия ноги движется и стремится сжать жидкость в контуре привода. При движении поршня компенсационное отверстие закрывается и давление в контуре привода повышается. Одновременно через перепускное отверстие жидкость поступает за обратную сторону поршня. За счет роста давления в контуре поршень рабочего цилиндра перемещается и двигает вилку выключения сцепления, которая толкает выжимной подшипник — сцепление выключается, можно переключать передачу.

В момент отпуска педали поршень в ГЦС возвращается в первоначальное положение, давление в контуре падает и сцепление включается. При возврате поршня скопившаяся за ним рабочая жидкость выдавливается через перепускное отверстие, что приводит к замедлению движения поршня — это обеспечивает плавное включение сцепления и возврат всей системы в первоначальное состояние.

Если в контуре происходит утечка рабочей жидкости (что неизбежно вследствие недостаточной плотности соединений, порчи уплотнений и т.д.), то нужное количество жидкости поступает из бачка через компенсационное отверстие. Также это отверстие обеспечивает постоянство объема рабочей жидкости в системе при изменении ее температуры.

Конструкция и работа цилиндра с интегрированным резервуаром для рабочей жидкости несколько отличается от описанной выше. Основу этого ГЦС составляет литой корпус, установленный вертикально или под наклоном. В верхней части корпуса выполнен резервуар для рабочей жидкости, под резервуаром расположен цилиндр с подпружиненным поршнем, а через резервуар проходит соединенный с педалью сцепления толкатель. На стенке резервуара может располагаться пробка для долива рабочей жидкости или штуцер для соединения с вынесенным бачком.

Поршень в верхней части имеет углубление, вдоль поршня высверлено отверстие малого диаметра. Толкатель установлен над отверстием, в отведенном состоянии между ними остается зазор, через который в цилиндр поступает рабочая жидкость.

Работает такой ГЦС несложно. При отпущенной педали сцепления в гидравлическом контуре наблюдается атмосферное давление, сцепление включено. В момент нажатия на педаль толкатель движется вниз, перекрывает отверстие в поршне, герметизируя систему, и толкает поршень вниз — давление в контуре повышается, и рабочий цилиндр приводит в действие вилку выключения сцепления. При отпуске педали описанные процессы выполняются в обратном порядке. Утечки рабочей жидкости и изменение ее объема вследствие нагрева компенсируются через отверстие в поршне.
