Как сделать глушитель автомобиля своими руками?

Что такое прямоточная система выхлопа

Чтобы понять для чего устанавливать прямоточный глушитель, нужно знать, как работает выхлопная система автомобиля в целом и каковы ее задачи.

Основные задачи:

1. Наполнение цилиндров подготовленной топливовоздушной смесью, а в дизельных авто – формирование топливной смеси в камере сгорания;
2. Обеспечение вывода газов отработанного топлива от двигателя и салона за пределы автомобиля;
3. Уменьшение выброса токсичных газов и вредных веществ в атмосферу благодаря встроенному каталитическому нейтрализатору;
4. Уменьшение уровня шума в салоне и окружающем пространстве.

Принцип работы выхлопной системы, частично основан на законе инерции.

Благодаря действию данного закона за клапаном выпуска формируется зона разряжения в которую и устремляются газы, а их место сразу же занимает свежая порция топливной смеси.

Происходит это благодаря тому, что фазы впуска топлива и выпуска газов перекрывают друг друга, так предусмотрено в конструкции современных двигателей.

После закрытия выпускных клапанов, рядом с зоной повышенного давления, сформировавшейся в результате выхода выхлопных газов под напором, в коллекторе формируется еще одна зона — низкого давления, которая перемещаться по выхлопной трубе со скоростью звука.

Попадая в глушитель, зона разряжения встречает сопротивление в виде перегородок, отражается и идет в обратном направлении к клапанам.

Идеальный случай, когда данная зона подойдёт к мотору в момент открытия клапанов, но зависит это от частоты работы двигателя и расстояния до препятствия.

А так как в современных машинах такое расстояние большое, зона разряжения от одного цилиндра в итоге в момент открытия клапана, попадает к другому, а не к тому, от которого уходила.

Благодаря конструкции «паука» (выпускного коллектора), где предусмотрены трубы одной длины, происходит эффект затухания колебаний, так как зоны разряжения уходят из 4 –х труб в одну, где на стыке последних создается сопротивление, а также они частично гасят друг друга.

Но в шумоподавлении лидирующую роль играет глушитель, ведь выпускной коллектор и другие элементы неспособны сильно уменьшить шумность.

Но на многих спортивных автомобилях такое устройство можно и не найти, роль глушителя там играет специальная турбина, которая сглаживает колебания и уменьшает силу выхлопа за счет перемалывания выходящего потока газов.

Как самостоятельно сделать самый тихий глушитель на автомобиль?

Когда вопрос с шумом во время эксплуатации автомобиля зашёл слишком далеко, и вы приняли решение сделать самый тихий глушитель на автомобиль, то надо начать с подготовки инструмента. Нам понадобятся:

• сварочный аппарат, подойдет инвертор или полуавтомат;
• углошлифовальная машинка и диски к ней;
• верстак с тисками.

Самый верный и недорогой способ сделать глушитель тише – вварить дополнительный резонатор. Это можно сделать и в гаражных условиях самостоятельно.

Дополнительный резонатор можно поставить между штатным резонатором и глушителем. Можно устанавливать уже готовый резонатор, его надо просто вварить в нужное место в трубе. Или можно собрать резонатор самостоятельно. Для тех, кто сомневается, станет ли тише выхлоп если вварить дополнительный резонатор, то ответ однозначен – выхлоп станет тише. Если все сделать правильно.

Почему самодельный элемент лучше заводского?

Ввиду большого количества подделок найти действительно качественную запчасть на сегодняшний день очень трудно. А если и такая деталь найдется, цена на нее будет просто заоблачной. Причем больше всего нареканий касается именно элементов выхлопных систем. Глушитель очень быстро ржавеет и прогорает. Срок его эксплуатации не превышает 1-2 лет

Причем неважно, насколько интенсивно вы используете свой автомобиль. Он прогорает не от километража, а от времени

Даже если машина будет выезжать раз в неделю, глушителю это не прибавит жизни. Все равно его придется менять через год-два.

По истечении данного времени у автолюбителей возникает вопрос о необходимости замены или ремонта данной детали. Если произвести ремонт глушителя своими руками либо сделать его с нуля, можно быть уверенным, что он прослужит гораздо дольше. Ведь экономить на важных материалах мы не будем. Также изготовляя глушитель своими руками, можно внести свою конфигурацию в выхлопную систему. Например, сделать прямоток для увеличения мощности двигателя. Однако на дальние расстояния с такой «банкой» ездить будет некомфортно. Поэтому можно переделать систему другим путем, добавив в нее дополнительный резонатор. Так машина будет работать гораздо тише.

Причины выхода из строя глушителя

Глушитель автомобиля выполняется из крепких материалов, поскольку он практически не защищен от внешних воздействий. Несмотря на это, плохая дорога, неудачный переезд через препятствие или отскок камня в глушитель могут привести к его пробою при неудачных обстоятельствах. Но по причине механического воздействия глушитель выходит из строя довольно редко, куда чаще к его неисправности приводит химическая коррозия.

При движении автомобиля глушитель, который находится на днище, работает в агрессивной среде. На него постоянно попадает вода, если дорога мокрая, налипает снег зимой, а в больших городах на глушитель может попадать соль и другие реагенты, которыми посыпают дорогу для предотвращения образования льда. Все эти факторы приводят к возникновению коррозии на глушителе. Проще говоря, металл начинает ржаветь, и прочностные характеристики глушителя ухудшаются. С течением времени ржавчина сама проделает дыру в глушителе или пробой образуется по причине механического воздействия на ослабший металл.

Если глушитель серьезно прогнил, его принято менять, но при локальном повреждении можно провести ремонт агрегата, чтобы сохранить его работоспособность еще на некоторое время.

Как сделать тихий глушитель на авто – тюнингуем тишину

Лишь небольшая часть автолюбителей хотела бы иметь на своём авто громкий спортивный выхлоп. Подавляющее большинство водителей, наоборот, озадачено вопросом, как сделать тихий глушитель. Езда может быть комфортной лишь в случае, когда в салон проникает как можно меньше посторонних звуков. Глушитель создаёт свой шумовой фон, который можно значительно снизить. Эффект от этого нельзя не заметить.

Основные способы, как сделать глушитель тише

Прежде чем приступать к модернизации выхлопной системы, следует разобраться в природе повышенного звука выхлопа.

С каждым рабочим ходом поршня в камере сгорания цилиндра мотора происходит микровзрыв, который сопровождается существенным резким расширением газов.

Естественно своеобразная взрывная волна, после того, как она сделала своё дело и переместила поршень вниз, с открытием выпускного клапана устремляется по выхлопной системе.

Таким образом, природа шума выхлопной системы двойствена:

• звук от расширения газов;
• шум от вибрации элементов выхлопной системы.

Как известно, основным способом борьбы с шумом является увеличение веса элементов. Чем толще металл, тем меньше вибрация и, соответственно шум. Поэтому выпускной коллектор, который первым принимает на себя раскаленные газы из ГБЦ, выполнен таким массивным.

Многие автолюбители, которые имели возможность сравнить вес выхлопной трубы отечественного автомобиля и зарубежного, отметили, что детали выхлопной системы иномарок значительно тяжелее. Именно поэтому «наши» авто менее комфортны при звукошумовом сравнении.

Снизить скорость движения газа в выхлопной трубе призваны специальные элементы: резонаторы и глушители. Первым в очереди находится резонатор.

Важно

Как только газы под давлением попадают в часть трубы с увеличенным объёмом, они сразу теряют часть энергии и дальше продвигаются с меньшим импульсом.

В системе лабиринтов глушителя выхлопные газы окончательно теряют свою энергию, рассеиваются. Настоящий тихий глушитель на иномарке довольно тяжелый и имеет несколько отдельных корпусов.

Делаем тихий глушитель своими руками

Принимаясь за модернизацию выхлопной системы с целью уменьшения звука выхлопа, следует быть готовым технически и материально. Для работы понадобится полный набор автослесарного инструмента. Кроме того, вам понадобится обязательно:

• сварочный аппарат (желательно полуавтомат или инвертор);
• углошлифовальная машина с набором дисков;
• верстак, оборудованный тисками.

Одним из самых доступных способов получить негромкий глушитель в условиях среднестатистического гаража, является включение в имеющуюся выхлопную систему дополнительного резонатора.

Вариантов модернизации выхлопной системы также два: инсталляция на участке между основным резонатором и глушителем дополнительного резонатора заводского производства или изготовление устройства своими руками.

Рассматривая вопрос о том, как сделать глушитель тише, следует учитывать, что любой из вариантов может повлечь разные расходы. Если автолюбитель не ограничен в бюджете, то можно смело покупать новый резонатор, вырезать часть трубы и вварить его на освободившееся место. Второй способ оказывается более увлекательным и о нём следует рассказать более подробно.

Технология изготовления дополнительного резонатора состоит из следующих этапов:

• изготовление корпуса (бочки) из отрезка стальной тонкостенной трубы или листовой стали в виде двух половинок;
• выполнение на участке трубы выхлопной системы, соответствующем длине корпуса, за основным резонатором отверстий;
• соединение половинок корпуса на трубе с отверстиями и обваривание;
• закладка в полость нового корпуса базальтовой минеральной ваты;
• заваривание торцевых частей резонатора.

В завершение следует обработать сварные швы, зачистить и обезжирить новый резонатор, при возможности покрасить его термоустойчивой краской.

Дополнительные проблемы тихого автомобиля

После того, как разрешен вопрос, как сделать тихий глушитель, становятся очевидными некоторые проблемные места. В первую очередь следует помнить, что любой из способов изготовление «тихой» системы выхлопа, обязательно приведёт к увеличению веса конструкции.

Это в свою очередь обязывает автолюбителя принять дополнительные меры по усилению кронштейнов и резиновых амортизаторов.

Другой момент, который следует учитывать – изменение баланса поступающего воздуха в мотор и выхлопных газов.

После модернизации системы выхлопа обязательно следует провести испытания работы мотора в разных режимах и осуществить дополнительные регулировки системы подачи топлива и фильтрации воздуха.

Как сделать прямоточнй глушитель тише

ПГ делается тише по ходу его собирания. И каждый умелец осуществляет это по-разному, используя минвату, стружки металла, ёршики или асбест. Рекомендуется также устраивать внутри самодельного глушителя несколько отделений, образующих дополнительную резонацию.

Устройство прямотока различными способами подразумевает использование минваты, стружки и другие наполнителей

Автомашина с выхлопом громче 96 дБ ТО не проходит, границу не пересекает, по городу не разъезжает. Таков закон. Звук сегодня ограничивают даже в автоспорте, где казалось бы не должно быть ограничений и рамок.

Решив приглушить ПГ, нужно понимать, что это никоим образом не должно сказаться на эффективности новой системы. Ни один из компонентов системы ПГ не должен создавать сопротивления выхлопным газам.

Флейта

Флейта или сайленсер в ПГ — это упрощённая конструкция, используемая тюнерами. Её задача – «утихомирить» ПГ, получив законные дБ на выходе.

Сделать флейту несложно. Достаточно будет использовать в качестве глушителя кусок перфорированной 20-сантиметровой трубки с диаметром, который немногим больше выхлопа (на 1/3). На трубу обязательно фиксируется дисковая либо конусная шайба, для выполнения роли заглушки. Крепление осуществляется на болтах у воздушного среза. Шайба, собственно говоря, и создаёт конструкции форму, напоминающую флейту.

Флейта применяется в ПГ для снижения шума

Стоимость готовых сайленсеров в магазинах варьируется в пределах 8–150 долларов. Китайские модели стоят очень дёшево, но качества от них не жди. Оригинальные, хорошие флейты европейского производства можно приобрести за 100–150 долларов.

Флейту для ПГ можно собрать и своими руками. Ниже приведена схема, по которой можно легко изготовить такую модель.

Самодельная флейта собирается просто

Самодельная флейта собирается просто:

• берётся 20-сантиметровая стальная труба (рекомендуется брать нержавейку) и лист железа толщиной 1 мм;
• проводится сварка (желательно дуговая);
• изначально к трубе должна быть приварена заглушка с отверстиями под болты на 8.

Рекомендуется крепить на все 3 болта, однако можно и на 1. Это будет в разы быстрее.

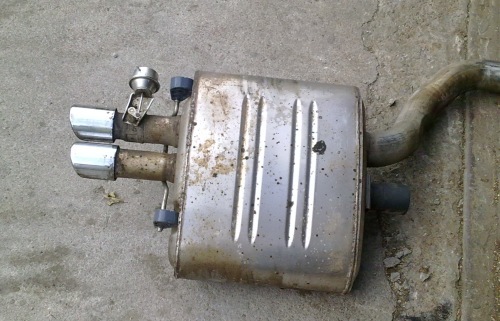

Заслонка

ПГ с заслонкой — это универсальная возможность одновременно повысить мощность ДВС и сделать тихий прямоток. Конструкция подобного типа известна автолюбителям давно, встречается даже в штатном исполнении на некоторых моделях БМВ.

Работа заслонки ПГ опирается на следующий принцип. Когда мотор функционирует на низких оборотах, газы выходят через стандартный, обычный глушитель. В это время ПГ бывает закрыт заслонкой. А вот как только ДВС переходит на высокие обороты, заслонка в ПГ открывается, и за счёт усиленной вентиляции выдаётся оптимально крутящий момент.

Заслонка управляется, к примеру, на БМВ автоматически. Но известны и ручные модели.

Цена на готовую систему с заслонкой бывает высокой, особенно для машин с АКПП. Так, стоимость такой системы вкупе с титановым пауком равна примерно в 2–3 тыс. долларов.

Умереннее стоят аналоговые модели, схожие по возможностям с оригинальными. Однако для успешного апргейда такого варианта могут потребоваться специфические знания толкового моториста.

Прямоток с заслонкой считается наиболее эффективным вариантом повышения мощности ДВС

Изготовить заслонку можно и своими руками, однако результат такой установки предсказать нет возможности. Лучше и не рисковать.

Какой бы вариант изготовления ПГ не был выбран, не стоит исключать готовые модели и комплекты. В некоторых случаях будет намного проще купить их, чем возиться с трубами, сварочным аппаратом и наполнителями.

Как сварить новый глушитель своими руками

Всё совсем не сложно. Требуется корпус резонатора сделать из листовой стали, приварить перегородки и вложить трубы с отверстиями. Также необходимо в полость резонатора вложить базальтовую минеральную вату и заварить торец. А теперь о сечении труб — двигателю с объёмом 1600 кубических сантиметров вполне достаточно будет трубы в 52 миллиметра.

После сварки не забудьте обработать сварные швы. Так же необходимо резонатор покрасить термоустойчивой краской

Пока сняты элементы выхлопной системы, обратите свое внимание на трубы между резонатором и глушителем. Так как в изгибах агрессивное воздействие выхлопных газов увеличивается, то там возможны прогары

Необходимо заварить прогары, если такие обнаружатся.

После выполнения всех работ собираем и крепим выхлопную систему. Главное не забыть поставить прокладки. Теперь на некоторое время о проблеме можно забыть.

Не забывайте периодически осматривать ваш автомобиль и собранные вами элементы выхлопной системы

Особое внимание обращайте на крепежные соединения и подвеску, постоянная вибрация влияет на жесткость соединений

Специалисты также советуют заливать антикоррозионную смесь в глушитель перед установкой. Все эти работы в комплексе, продлят срок службы вашего авто.

Современного человека невозможно представить без автомобиля. Люди ведут активный образ жизни, решают множество задач, темп очень быстр и автомобиль помогает им существенно экономить время. Все хотят ездить комфортно и тишина в салоне далеко не последнее желание, хочется послушать музыку без лишних шумов и гула двигателя, порой даже просто проехаться в тишине. Тишина в салоне напрямую зависит от состояния системы отведения газов.

Эта система состоит из:

• выхлопной трубы;
• глушителя;
• резонатора;
• приемной трубы;
• коллектора;
• катализатор (устанавливается не во всех автомобилях).

В нашей статье мы расскажем о возможных неисправностях резонатора, а также дадим советы по его ремонту.

О прямотоке или ПГ

Прямоточный глушитель (ПГ) является совершенствованной альтернативой стокового выхлопа, который не способен обеспечить быстрый и своевременный выход газов из системы двигателя (ДВС). Особенно страдает (давится) штатная выхлопная система после установки спортивного распредвала или после расточки цилиндров ГБЦ (другими словами, на форсированном моторе).

Прямоточный глушитель призван усовершенствовать систему выхлопа

ПГ призван модернизировать систему выхлопа, в которой увеличен выброс газов. Кроме того, правильно установленный ПГ обеспечит прибавку мощности ДВС на 10–15 л.с. Однако надо быть готовым к кардинальным изменениям: заменить надо будет всё, начиная катализатором и заканчивая наконечником.

Прибавка мощности силового агрегата с помощью ПГ, к сожалению, имеет и «обратную сторону медали», связанную, прежде всего, с громкой звуковой атакой порядка 120 дБ. Это норма для спортивных автомашин, однако для гражданских, вряд ли. И этим объясняется масса случаев штрафов, выписываемых инспекторами правопорядка владельцам таких машин.

Чтобы минимизировать этот огрех модернизации, умельцы используют различные способы снижения звука. Инсталляция глушителя флейты, овального или круглого резонатора — все это разновидности методов по улучшению работы глушителя прямотока. Тихим сделать его может «форма и содержание».

К примеру, умельцы говорят о том, что квадратный резонатор, установленный в середине трассы (пути выхода газов в ВС), снижает шум намного лучше, чем овальный или круглый. Да и вообще, круглый лучше не ставить, а использовать в крайнем случае овальный, так как в нём больше объём банок и соответственно, тише звук.

Прежде, чем разбираться основательно в том, что такое ПГ, следует вспомнить о функционировании системы выхлопа автомобиля. Многие автомобилисты даже не подозревают, сколь много задач она выполняет, хотя так и не кажется на первый взгляд.

Комплект прямоток является готовым вариантом для проведения тюнинга

Безусловно, основной задачей выхлопа является отвод газов

Но не менее важной функцией — обеспечить своевременную и качественную вентиляцию цилиндров ДВС

Вентиляция цилиндров осуществляется следующим образом. В момент закрытия клапанов одного цилиндра ДВС, создаётся разряжение в выпускном коллекторе. Оно перемещается по системе с большой скоростью, и отразившись от преград, возвращается в коллектор. В момент выхода газов из цилиндра здесь создаётся пониженное давление, которое способствует лучшей вентиляции и продувке.

Помимо всего прочего, выхлопная система (ВС) призвана бороться с шумом. Для этого предназначен глушитель.

По сравнению с обычным, штатным глушителем, ПГ не имеет множество отдельных секций внутри. Соответственно, он отличается более упрощённой конструкцией. Именно этот факт и позволяет умельцам изготавливать его в домашних, гаражных условиях.

Но стоит ли вообще, обычному автомобилисту менять стандартный глушитель на ПГ? Безусловно, нет. Если он не предпочитает активную езду, не подразумевает эксплуатацию авто в спортивных целях, не комплексует по поводу «серой» и не выделяемой из всеобщего автопотока машины, то и модернизацию проводить ему не стоит.

Напротив, если басистый и породистый рёв мотора находит отклик в душе автолюбителя, то установка прямотока обязана быть проведена. Тем более что это даёт немало преимуществ следующего характера:

• повышается мощь ДВС из-за увеличения пропускной способности;
• продлевается срок эксплуатации всей ВС, за счёт использования качественных материалов.

Что касается недостатков модернизации, то это:

• проблемы с законом из-за сильного шума (можно исключить, если установка ПГ будет проведена по новой системе);
• возможные сложности с сервисным ТО;
• большая чувствительность силового агрегата к низким температурам;
• понижение клиренса.

Не стоит путать прямоток с глушителем. Дело в том, что прямотоком называется вся система выхлопа, а подвергается модернизации в большинстве случаев только её часть — глушитель.

Устройство и значение выхлопной системы автомобиля

Особенности функционирования выхлопной системы автомобиля довольно легко понять любому человеку, который в этом заинтересован. Суть выхлопа заключается в удалении газов из камеры сгорания двигателя. Открывающийся выпускной клапан пропускает массы обработанных газов в коллектор. Независимо от вида двигателя газы после трубы приёма направляются в катализатор, в котором и действует процесс очищения, происходящий под воздействием высоких температур. Количество поступающего в цилиндры воздуха и бензина определяется температурным датчиком. После всего этого газы участвуют в процессе гашения в резонаторе и далее выводятся через глушитель наружу. Выхлопная система автомобиля имеет следующие элементы:

1. Коллектор, который служит для вывода уже обработанных газов из камеры сгорания. Интересный факт: производить тюнинг коллектора любят очень многие автомобилисты — улучшенный вариант может предоставлять цилиндрам повышенное количество питания и увеличивать таким способом мощность автомобиля.
2. Каталитический нейтрализатор, выполняющий работу очистителя – устраняет и сжигает вредные для человека составляющие газов, обеспечивая им меньшую токсичность.
3. Резонатор, отвечающий за значительное расширение обработанных газов. Из-за него происходит снижение противодавления выхлопа и ослабление ударной волны.
4. Глушитель отвечает непосредственно за вывод газов из автомобиля. От качества глушителя зависит и звук, издаваемый при этом действии. Бывает трёх видов – отражателем, ограничителем и поглотителем. Названия видов отражают преимущественные функции представленного на рынке глушителя.

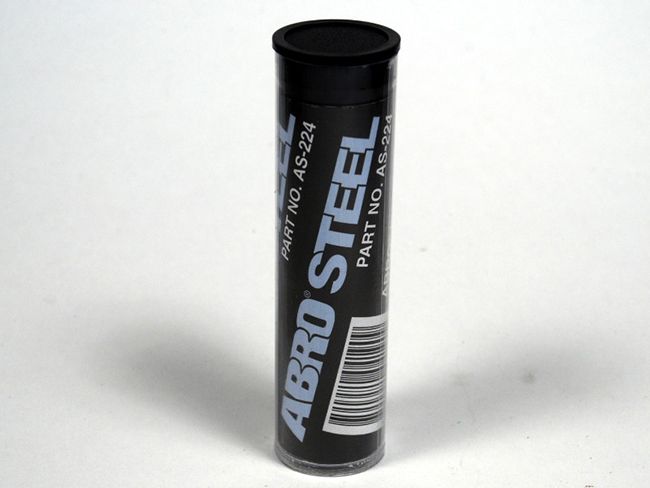

Особенности холодной сварки

По большому счету холодная сварка (авто-пластилин) это разновидность двухсоставного клея, который применяется почти для всех известных материалов. Этот состав отличается высокой прочностью, за что его и так и прозвали. Помимо этого холодная сварка проявляет высокую устойчивость к химическим реагентам, температурным перепадам и воде. Поэтому если вы задумали ремонт глушителей, сварка станет настоящей находкой, которая восстановит целостность детали и продлит ее «жизнь».

Важно! Использовать холодную сварку для приемной трубы (коллектора) не рекомендуется, так как в этом случае речь обычно идет не о локальном ремонте, а о более серьезной проблеме. Дело в том, что на принимающие патрубки «штаны» приходится самый мощный удар вырывающихся выхлопных газов, поэтому холодная сварка может не выдержать такой нагрузки

Если речь идет о ремонте глушителя, то использование авто-пластилина обладает множеством преимуществ, по сравнению с другими методами:

• Не требует специальной подготовки и использования специализированного оборудования (сварочного аппарата, специальной экипировки и многого другого).
• Может использоваться в любых условиях, например, если глушитель выйдет из строя прямо на дороге.
• Стоит порядка 200-600 рублей.

Полезно! Для ремонта глушителя подойдет и обычная холодная сварка для металла.

При этом этот состав обладает отличными эксплуатационными характеристиками:

• Прочность «на отрыв» составляет до 120 кгс/см2.
• Стандартные составы отличаются максимальной температурой использования в 150 градусов, но есть и более мощная специализированная автомобильная холодная сварка, способная выдерживать большие температурные нагрузки до 1000 градусов.
• Высокие физико-механические показатели позволяют полноценно использовать глушитель, после его ремонта.

Однако прежде чем выполнить ремонт выхлопной трубы с помощью этого «чудодейственного» состава, стоит обратить внимание на типы сварки

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

• получение прибавки мощности двигателя;
• субъективное улучшение акустических параметров выхлопа;
• повышение эстетических параметров автомобиля;
• полная модернизация выпускного канала;
• установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

• базальтовую или другую минеральную вату;
• мелкоячеистую металлическую сетку;
• металлические сеточки для кухни;
• металлическую стружку.

• шлифовально-угловая машинка (болгарка);
• дрель или сверлильный станок;
• сварочный аппарат;
• расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

1. Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

из старого глушителя вырезаем всё, что не нужно

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

небольшое количество мелких отверстий поможет сохранить при выхлопе сочный басистый гул от мотора

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

нержавеющая сталь помогает увеличить срок эксплуатации деталей и механизмов в несколько раз

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

длину трубы отрезаем в нужный размер

Надеваем на место перфорации трубы металлические сеточки для кухни.

внутреннюю перфорацию перекрываем мелкопористым негорючим материалом

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

усиливаем перфорацию, снижая её проницаемость для минеральной ваты

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

сварку проводим с соблюдением всех правил безопасности

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

наличие нескольких камер способствует большей функциональности глушителя

Работа с минеральной ватой требует индивидуальных средств защиты.

отсутствие металлической сетки между отверстиями и ватой приведёт к более быстрому «выдуванию» ваты из глушителя

Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Видеоматериалы про глушитель

В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.

Видео: как изготовить глушитель-прямоток своими руками

Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.

Видео: как изготовить глушитель-прямоток из нержавеющей стали

Установка дополнительного резонатора

Резонатор должен рассеивать низкочастотные звуки. При глухом шуме это действие позволит еще раз гасить звуки, что делает работу машины довольно тихой.

Еще один резонатор монтируют между базовым резонатором и глушителем. Устанавливается он на тот участок, где находился базовый резонатор. Этот новый резонатор должен иметь звукопоглощающий материал. Им должно быть заполнено его внутреннее пространства.

Два резонатора

Максимально уменьшить звук работающей машины можно при помощи монтирования добавочного конечного глушителя. Данный вид устройства для глушения шума представляет собой специфическую банку, которую пересекает труба с отверстиями, а вся остальная территория механизма для уменьшения звуков насыщена термостабильным звуконепроницаемым волокном, которое зафиксировано мелкой сеткой. Данная система снижения интенсивности волны звука именуется поглотителем.

Областью монтирования еще одного глушителя должна быть территория, которая находится между катализатором и штатным глушителем. Чтобы зафиксировать еще одно устройство для уменьшения звука, вырежьте фрагмент трубы необходимой величины между базовым глушителем и катализатором. Приспособьте глушитель к резонатору, применяя прочные хомутные крепления в комбинации с листовым асбестом, чтобы создать непроницаемые для газа стенки стыка. Герметизацию нужно провести очень добротно – пропущенная щель приведёт к большому шуму.

Вследствие этих действий при перемещении волн звука сквозь установленный глушитель, он вбирается пористым веществом, что поспособствует понижению шума от работающей машины. Волна звука, достигая пористого вещества, провоцирует колебания между разными волокнами и, появляясь при этом трении, трансформируется в тепловую энергию. Следовательно, колебания звука преобразовываются в тепло. Существенным плюсом подобного устройства снижения шума состоит в том, что увеличивать протяжённость выхлопной системы не требуется.

Устройство выхлопной системы

Технология создания и монтирования добавочного резонатора:

1. Создание корпуса (бочки) из фрагмента стальной трубы. У нее должны быть тонкие стенки. Также можно использовать две половинки листовую стали;
2. Создание в определенной области трубы выхлопного устройства за базовым резонатором дыр;
3. Сочетание половин корпуса на трубе с дырами. Затем их обваривают;
4. Помещение в полое пространство новосозданного корпуса минеральной ваты на основе базальта;
5. Заваривание торцов резонатора;
6. Приспособление системы зажигания и доставки топлива. Это необходимо сделать из-за трансформаций в выхлопной трубе.

По завершению всех производственных операций сварные швы обязательно зачищаются, а деталь, которую изготовили необходимо покрасить краской. Ее нужно выбирать весьма тщательно. Она должна быть очень стойкой к колебаниям температур.

После монтажа добавочного резонатора следует протестировать систему зажигания и поступление топлива. Нужно осознавать, что все трансформации системы выхлопа подействует на двигатель. Очень досадно будет, если уменьшив громкость работающего мотора Вы будете вынуждены увеличить траты топлива или уменьшиться мощность машины. Выбрав способ при помощи которого Вы создадите бесшумный глушитель, учтите сопутствующие ему трудности. Особенно необходимо знать, что абсолютно все методы производства бесшумной системы выхлопа увеличивают тяжесть механизма.

Поэтому владелец машины обязательно должен усилить кронштейны и амортизаторы из резины. Постоянно помните об перемены равновесия прибывающего воздуха и выхлопных газов в двигатель. Проведя усовершенствование устройство выхлопа не забудьте о необходимости тщательного тестирования возможностей двигателя при различных скоростях. Также стоит провести добавочные налаживания устройства поступления топлива и разделения воздуха.
