Как проверить датчик абс мультиметром

Определение неисправности АБС

Исправность системы АБС у Приоры, как и у любого автомобиля, очень важный вопрос. Очень удобно то, что малейший сбой в её работе, тут же отразится на приборной панели. Загорится контрольная лампочка АБС либо она не потухнет через положенное время после включения зажигания.

Тут не стоит раздумывать. Необходимо срочно ехать на компьютерную диагностику в приличное СТО. Современные ЭБУ АБС «Приоры» имеют выход на диагностический разъём. Они прекрасно диагностируются как переносными портативными сканерами, так и стационарными мотор-тестерами. Так как вся электроника АБС очень тесно связана с механической частью, то большинство поломок в этой сфере опытный мастер-диагност, определит сканированием ЭБУ.

Для примера, заклинил рабочий клапан на одном из направлений. Что происходит: катушка, образно говоря, пытается на него воздействовать, а он – ни с места. Компьютер заметив нарушение нагрузки в цепи, тут же подаст сигнал. Загорится «датчик АБС». При подключении мастер увидит направление, которое необходимо просмотреть, и быстро устранит поломку.

Особенности диагностики АБС Приоры

Некоторые сканеры, считывающие неисправности, записанные в ЭБУ, выдают только буквенно-цифровые коды, поэтому для особенно дотошных автолюбителей имеет смысл иметь под рукой расшифровку этих кодов для ВАЗ «Приора»:

• С0035 — неисправность левого переднего датчика;
• С0040 – то же у переднего правого;
• С0045 – неисправность заднего левого;
• С0050 – то же правого заднего;
• С0060 – отказ выпускного левого переднего клапана;
• С0065 – отказ впускного переднего левого клапана;
• С0070 – неисправность выпускного переднего правого клапана;
• С0075 – неисправность впускного переднего правого клапана;
• С0080 – заднего левого выпускного;
• С0085 – впускного заднего левого;
• С0090 – выпускного заднего правого;
• С0095 – заднего правого впускного клапана;
• С0110 – неисправность цепи возвратного насоса;
• С0121 – отказ в цепи реле включения напряжения питания клапанов;
• С0161 – неисправность в цепи стоп-сигнала;
• С0245 – неправильное считывание частоты вращения;
• С0550 — неисправность ЭБУ;
• С0800 — несоответствие напряжения в сети АБС.

Этот список позволяет находить неисправность, даже если простой сканер для Приоры выдаёт одни только коды, и узнать почему «загорелся датчик АБС». И всё-таки стоит помнить, что мастеру будет приятней услышать правильную формулировку – горит лампа неисправности системы антиблокировки.

На видео ниже показана работа АБС Приоры:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Некоторые автолюбители боятся, что когда горит АБС, то это как-то сказывается на работе тормозной системы в целом. Начинают срочно перерывать весь интернет в поисках ответа, почему горит лампочка АБС и что делать. Но не стоит так паниковать, тормоза на вашем авто должны быть в полном порядке, не будет работать только система антиблокировки, что, в принципе, не критично, хотя в некоторых экстренных ситуациях здорово выручает. А что бы разобраться с системой рекомендую почитать про ABS.

Предупреждающие значки на щитке

Теперь предлагаем ознакомиться с предупреждающими индикаторами на приборке. Рассмотрим только самые встречаемые символы (видео опубликовал Кирилл Мухин).

Что делать, если система ABS начала работать некорректно, моргает индикатор?

Эта ситуация относится к наиболее сложным поломкам системы. Все дело в том, что датчики считывают неверную информацию и передают ее устройству управления, которое по этой причине отдает неправильные команды исполнительным механизмам. К сожалению, большинство владельцев транспортных средств в ходе обнаружения этой неисправности попросту отключают систему АБС, поскольку это является действенной мерой предотвращения тяжелых последствий во время движения. Например, самопроизвольное включение системы во время езды со скоростью более 90 км/ч может привести к серьезным повреждениям подвески, которые спровоцируют аварийную обстановку в результате потери контроля над автомобилем. В этом случае необходимо поступить так:

• выполнить диагностику системы в автосервисе;
• если система АБС установлена на отечественном автомобиле, необходимо ее отключить;
• вполне возможно, что после проведения ремонта ABS потребуется перепрошивка ЭБУ, но эта мера применима в основном для иномарок;
• отключение системы антиблокировки не является решением проблемы, поскольку на большинстве транспортных средств ее наличие просто необходимо и обусловлено конструкционными особенностями их ходовой части, кузова и рамы;
• не стоит полностью исключать наличие неисправностей в других узлах автомобиля, которые вызывают перебои в работе АБС.

Необходимо запомнить, что только проведение диагностики на специальном оборудовании поможет установить действительную причину некорректной работы системы антиблокировки, которая может заключаться как в неисправности ее узлов, так и других агрегатов транспортного средства. Поэтому, стоит быть готовым ко всему. Но, во многих случаях проблема решается достаточно просто. Стоимость восстановления работоспособности системы ABS будет зависеть лишь от ее конструкции и марки автомобиля. А вот необходимость проведения этих работ продиктована безопасной эксплуатацией автомобильной техники, в конструкцию которой входит подобная система.

Проблемы, вызванные системой АБС никак нельзя назвать сложно решаемыми, но в любом случае они требуют немедленного устранения. Как видно банальное отключение системы, которое большинство автовладельцев считают панацеей в случае ее неисправности, не всегда является именно этим волшебным средством. Все что необходимо сделать – правильно определить неисправность и устранить ее, ведь в большинстве случаев, она не связана с функционированием системы антиблокировки.

Датчик абс автомобиля Приора, ставится возле колес. Он бывает передний и задний. Блок АБС ставится около двигателя справа, если открыть капот и стоять перед машиной. Когда горит АбС(ABC) на панели — значит в системе возникли неполадки. Для чего нужна эта система автомобилям? Абс влияет, на торможение машины, Приора с этой системой тормозит в 2 раза быстрее чем без нее. Колеса тормозят небольшими порциями — вымеряемыми компьютером. Изначально в 2008 году были машины без нее. Читайте статью до конца и узнаете, какая ошибка, за что отвечает и почему загорелся и не работает АБС. Приора имеет датчики и блок ABS. Выход из строя каждой запчасти, влечет проблемы. На приоре насчитывается 18 ошибок принадлежащих системе торможения.

Появление иконки на приборной панели свидетельствует об ошибке, возникающей в работе автомобиля. Есть серьезные ошибки на Приоре, при возникновении которых не стоит испытывать судьбу и ехать дальше, а есть те ошибки, которые можно отложить. Например, очень ценной для современного водителя в машине считается система ABS.

Система АБС у Приоры спасает во время неожиданных и резких торможений и делает сам процесс более эффективным, сокращая тормозной путь. Поэтому когда на приборной панели Приоры горит АБС, возникают странные ощущения неуверенности – зная, что дорожная ситуация может быть непредсказуемой настолько, что придется резко затормозить, невольно приходится искать причину, по которой иконка появилась на приборной панели.

Как и во многих системах, такое поведение блока управления автомобиля может завершится тем, что придется поменять датчик АБС на Приоре. Большую систему с довольно простым устройством стоит проверить – для своей же безопасности.

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему

Фото: бортовой журнал MATUR777

Ключевые слова: датчики lada xray | датчики лада веста | датчики лада ларгус | датчики лада гранта | датчики лада калина | датчики лада приора | датчики 4х4 | безопасность lada xray | безопасность лада веста | безопасность лада ларгус | безопасность лада гранта | безопасность лада калина | безопасность лада приора | безопасность 4х4 | тормоза lada xray | тормоза лада веста | тормоза лада ларгус | тормоза лада гранта | тормоза лада калина | тормоза лада приора | тормоза 4х4 | датчики нива | безопасность нива | тормоза нива | универсальная статья

11

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Скидки и акции на покупку LADA в сентябре 2020 года

Предписание о диагностике КПП по разрушению дифференциала на LADA

Почему лопаются расширительные бачки Lada XRAY и как этого избежать

Как сделать шумоизоляцию панели (торпедо) на автомобилях LADA

Почему горит лампа ABS?

Исходя из того, как устроена антиблокировочная система, можно легко сделать вывод, что лампа может гореть по следующим причинам:

• Это могут быть неисправности датчиков ABS, установленных около колес, повреждения электронного блока, проводки. Не исключены проблемы с венцами на ступицах колес. Нередко детали ходовой части могут смещаться или менять свое положение, вследствие чего нарушается положение датчиков. Также неисправность может быть вызвана перегоревшим предохранителем.
• На некоторых моделях от VAG, которые выпускали в конце девяностых годов, есть одна особенность, которая связана с включением сигнала ошибки ABS, а сама неисправность находится при этом в другом узле.

Все вышеперечисленное может приводить к тому, что загорается лампочка ABS при движении авто. Например, вибрации, вызванные неровной дорогой, очень часто ведут к обрыву в проводке. В процессе движения по плохим дорогам или там, где они вообще отсутствуют, датчики могут покрываться грязью, песком.

Это не позволит им передавать на электронный блок правильную информацию и приведет к тому, что лампочка будет гореть.

Горит АБС: почему загорается указанный индикатор

Так вот, разобравшись с тем, как работает АБС, что это такое и зачем необходима система, перейдем к ее неполадкам. Прежде всего, на  проблемы будет указывать сигнальная лампа, которая расположена на панели приборов.

Само собой, как и в случае с подушками безопасности и другими решениями, отдельные блоки управления, которые интегрированы в общую электронную систему управления двигателем и остальными узлами (ЭСУД), опрашивают датчики после включения зажигания (самодиагностика). В этом случае на одних авто горит ABS буквально пару секунд, после чего гаснет, и это норма.

Если же система выявляет неполадки, в память блока прописываются ошибки. В таком случае горит значок АБС постоянно. Бывает и так, что загорелся значок АБС в движении и не гаснет. Еще значок АБС может не загораться после включения зажигания, то есть не происходит самодиагностика. Все это говорит о проблемах.

Вполне очевидно, что от работы антиблокировочной системы  будет зависеть общая безопасность, при этом индикатор «ABS» предупреждают водителя, что система АБС не работает и отключена, то есть при экстренном торможении произойдет блокировка колес при сильном нажатии на тормоз.

В любом случае, нужна диагностика.  Если вспомнить общее устройство системы, тогда становится понятно, что зачастую горит лампочка АБС по одной из следующих причин:

• Вышел из строя датчик вращения колеса;
• Возникли проблемы с модулем ABS;
• Повреждены контакты от датчика к блоку, то есть потеряна связь;
• Есть неполадки, связанные с венцом на ступице;

Другими словами, лампочка антиблокировочной системы на панели приборов указывает на то, что АБС неисправна и по этой причине деактивирована.  При этом даже если загорелась АБС,  это не говорит о том, что с самой тормозной системой что-то не так. Дело в том, что за тормоза отвечает другой индикатор (часто это красный восклицательный знак на панели приборов).

Так или иначе, часто водители отмечают, что загорелся датчик АБС прямо в движении или индикатор горит с момента запуска ДВС.  При этом проблема может быть постоянной и плавающей, когда от вибрации на неровной дороге  АБС то загорается, то гаснет.

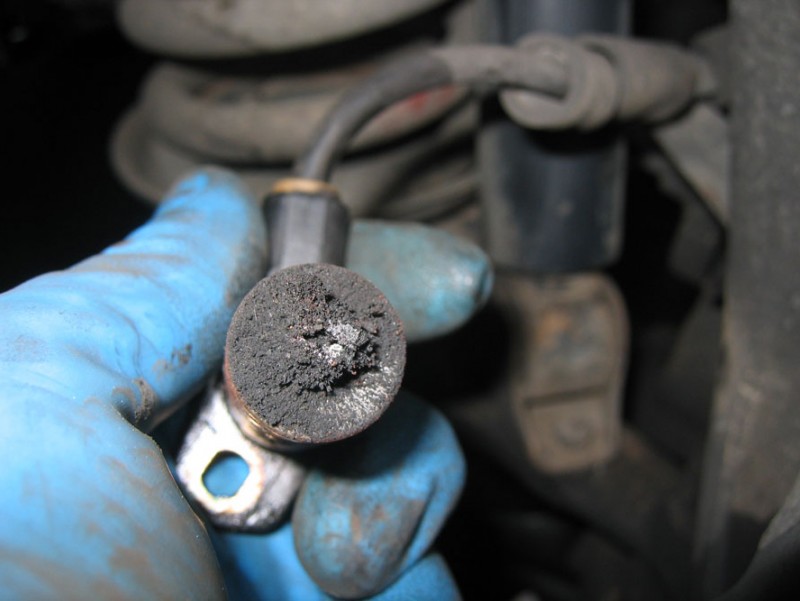

Еще бывает, что датчики сильно загрязняются, в результате чего они не могут передавать точную информацию на блок управления ABS, что также приводит к загоранию индикатора на панели.

Также отметим, что  хотя система достаточно надежна, изредка сама электроника может давать сбой. В таком случае нужно сделать сброс. Бывает, достаточно отключить клемму АКБ на 10-15 минут, после чего подключить обратно и завести автомобиль. Если поломок нет и все исправно, после сброса система будет нормально работать.

Варианты самостоятельной диагностики системы, если на панели приборов горит ABS

Опытные диагносты рекомендуют начинать самостоятельный поиск неисправностей в системе АБС с визита на автомойку для качественной и полной очистки колесных дисков и ступиц. В результате этого удается максимально очистить датчики системы, для дальнейшей корректной работы системы. Если и после этого горит ABS, то переходим к нижеописанным действиям.

Также определить причину возникновения сигнала неисправности системы АБС можно выполнив простой тест: необходимо разогнать транспортное средство, и на скорости около 100 км/ч, отключить автомагнитолу и закрыть окна. Если в результате проделанной манипуляции удается услышать сторонний шум в области передних либо задних колес, скорее всего, что подшипник какой-то из ступиц имеет критический износ и нуждается в замене. Дополнительно, можно выполнить следующие манипуляции:

• Проверить предохранительный блок, и в случае обнаружения в нем неисправных элементов отвечающих за систему АБС, заменить их.
• Если это возможно – постараться определить код ошибки, который поможет выявить неисправный элемент системы.
• Проконсультироваться с опытным автомехаником, подробно описав ему всю суть проблемы, и на основании его консультации попытаться самостоятельно восстановить работоспособность системы.
• Проверить состояние датчиков системы управления торможением, и очистить их от грязи и коррозии. Для доступа к датчикам достаточно поддомкратить автомобиль и снять колеса.
• Выполнить осмотр и тестирование электронной системы управления узлами транспортного средства.
• Провести диагностику системы ABS в специализированном сервисном центре.

Естественно, что последний пункт в списке будет полностью обоснованным, но и самым затратным, поскольку только так можно правильно выявить источник проблемы, определиться с последующей тактикой и бюджетом ремонтных мероприятий. Специалисты протестируют все системы автомобиля при помощи специального сканера и обнаружат имеющиеся ошибки. Таким образом, за небольшой период времени собирается вся важная информация о состоянии узлов транспортного средства, определяются возможные ошибки, которые максимально точно помогут определить неисправность.

Как устроен датчик

Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.

Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.

Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.

Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.

Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.

Диагностика АБС (ABS) своими руками

Антиблокировочная система автомобиля (Anti-lock Braking System) – это система, осуществляющая регулировку давления тормозной жидкости в тормозных контурах, что позволяет предотвратить блокировку колёс в момент торможения. Иными словами, эта система предотвращает торможение юзом, что даёт следующие преимущества:

• Повышение устойчивости автомобиля.
• Уменьшение тормозного пути.
• Экономия резины и сохранность шипов на шинах автомобиля.

Помимо своей основной функции, датчики и клапаны антиблокировочной системы используются для многих других систем автомобиля. Например, система курсовой устойчивости или система помощи при экстренном торможении. Система курсовой устойчивости подтормаживает определённые колёса при резких поворотах или заносах, что значительно улучшает показатели безопасности. Система помощи при экстренном торможении удерживает нажатой педаль тормоза вплоть до полной остановки.

Принцип работы антиблокировочной системы

Как сделать диагностику АБС самому? — чтобы с уверенностью ответить на этот вопрос, важно знать устройство самой системы. Для этого разберём несколько отдельно взятых её частей:

• Датчики скорости. Датчики располагаются возле каждого колеса автомобиля. Они передают на блок управления ABS информацию о скорости вращения каждого из колёс.
• Блок управления ABS. Блок управления принимает сигналы с датчиков скорости, анализирует ситуацию, и, в случае блокировки колеса, передаёт команду на блок управления гидравликой.
• Гидравлический блок управления, получив сигнал о заблокированном колесе, перекрывает канал тормозной жидкости, идущий к этому колесу.

В результате получается, что как только колесо заблокируется, система «отпускает» его. Как только это происходит, оно снова блокируется. Всё это происходит с высокой частотой, и в итоге колёса вращаются на предельном усилии, но при этом без перехода на движение юзом.

Диагностика ABS своими руками

Самым первым признаком неисправности системы АБС является лампа на приборной панели

После того, как она загорелась, важно сразу произвести диагностику. Рассмотрим действия, которые необходимо выполнить при сбоях в работе АБС:

• Проверьте предохранители и реле блока управления антиблокировочной системы.
• Сравните давление в шинах – оно должно быть везде одинаковое.
• Изучите ротор каждого датчика на предмет загрязнения.
• Замерьте тестером сопротивление в каждом из датчиков при включенном зажигании. Приподняв колесо на домкрате и вращая его, наблюдайте за изменениями.
• Проверьте целостность проводов, идущих от датчиков к блоку управления.
• Проверьте целостность проводов идущих к гидравлическому блоку АБС.

Лучшим вариантом диагностики будет проверка с помощью подключения ноутбука или смартфона к диагностическому разъёму – это позволит сэкономить много времени и моментально определить причину поломки.

Коды ошибок ABS Lada Vesta и их расшифровка

• U0121 — нет данных от контроллера системы АБС
• U0122 — нет данных от контроллера системы ESP
• U0415 — неверные данные от контроллера системы АБС
• U0416 — неверные данные от контроллера системы ESP

В большинстве случаев отсутствие данных с контроллера говорит о его неисправности. Если диагностика указывает на ошибки U0415 или U0416, то велика вероятность неисправности датчиков или повреждения проводов. Также не забывайте, что при различающемся давлении в шинах система управления может получать неверные данные от контроллера и указывать на последние две ошибки.

«Приводим в чувство» блок управления

Отказ в работоспособности агрегата – следствие перегорания контактов, к чему ведет повышенное напряжение. Второй причиной, что контакт отсутствует, служит механическое или химическое воздействие. При продуманном подходе ремонт блока ABS простой. Удобно расположив деталь на верстаке, необходимо вскрыть аккуратными действиями корпус, используя строительный ножик. Слишком глубоко его запускать не стоит, иначе можно повредить электропровода.

Выявив место обрыва, используя импульсный паяльник, выполняется перепайка поврежденных проводков. Можно использовать паяльную станцию Weller. Не рекомендуется перегревать керамическое основание, чтобы не испортить плату. Поврежденная плата ведет к замене. После этого остается собрать блок и установить его обратно.

Не всегда проблема заключается в блоке. Порой приходится менять датчики, размещенные на колесных дисках. При желании восстановить самостоятельно работоспособность прежнего прибора, не прибегая к установке нового, возникает необходимость в перемотке катушки, встроенной внутри датчика. Работа по восстановлению системы неблагодарная, поэтому рекомендуется обратиться в сервисные центры. Это намного сэкономить силы, нервы и денежные капиталы.

Для тех, кто не в курсе, что это за звери такие: ABS и ESP.

Система ESP представляет собой решение по обеспечению курсовой устойчивости, призванное предотвращать заносы машины (необходимые колеса подтормаживаются, это контролируется электронным блоком). К слову, сама ESP без ABS абсолютно бесполезна, потому что является, скажем так, довеском к ней.

Что можно проверить самостоятельно при загоревшейся лампочке ABS?

Первое, что вы можете сделать своими силами в такой ситуации, — это поехать на мойку и попросить качественно помыть колесные диски. Зачастую с помощью такой интенсивной промывки под напором удается очистить датчики ABS, находящиеся возле тормозных дисков. По дороге на мойку вы можете выполнить еще один простой тест. Разгонитесь до скорости 80-90 километров в час, закройте окна и выключите музыку. Если в таком режиме поездки вы слышите легкий или назойливый гул в области колес (передних или задних), вероятной причиной горящей лампочки будет выход из строя ступичного подшипника. Можно проделать и несколько других действий:

• осмотреть блок предохранителей и заменить тот модуль, который отвечает за работу антиблокировочной системы;
• при наличии возможности прочесть диагностический код ошибки и прочитать про него на форумах;
• задать вопрос специалисту, описав вашу ситуацию, а затем попробовать самостоятельно исправить ошибку;
• самостоятельно добраться до датчиков ABS, подняв авто на домкрат и сняв колеса, проверить их чистоту;
• осмотреть электронный блок управления, находящийся под капотом, проверить отсутствие в нем и на нем жидкости;
• лучшее решение — поехать на СТО и заплатить за диагностику антиблокировочной и электрической систем машины.

Последний шаг однозначно будет наиболее правильным, поскольку вы получите четкий ответ на свои вопросы, сможете определить бюджет ремонта и наличие серьезных неполадок. Только так можно полностью избавиться от проблем с горящей лампочкой диагностической системы и прочими непривычными способами поведения автомобиля. Достаточно просто подключить компьютерную диагностику с продвинутой программой и протестировать машину на предмет возможных ошибок. В течение нескольких минут вы получите нужную информацию и сможете заняться самостоятельным или профессиональным устранением проблемы.
