Замена гранаты на гранте своими руками

ШРУС Лада Гранта

0:37

1. Замена наружного ШРУС для Лады Гранта

0:115

2. Видео: «Замена пыльника наружного и внутреннего ШРУСА (гранаты)

0:240

Замена наружного ШРУС для Лады Гранта

Все же решился сегодня менять ШРУС. так как потом времени не будет. Сделал фото отчет, подробный на сколько смог.

0:525

1:1030

садимся и снимаем колесо

1:1079 1:1092

2:1597

пока машина еще с колесом расслабляем ступичную гайку при помощи головки на 30 и используем для усиления металлическую трубу.

2:1830

3:2335

далее отворачиваем супорт в сборе. Некоторые скажут, что это делать не надо, ведь и так можно поменять гранату, но мне удобно, чтобы он не мешал мне.

3:270 4:775

потом отворачиваем два болта от шаровой опоры

4:863

5:1368

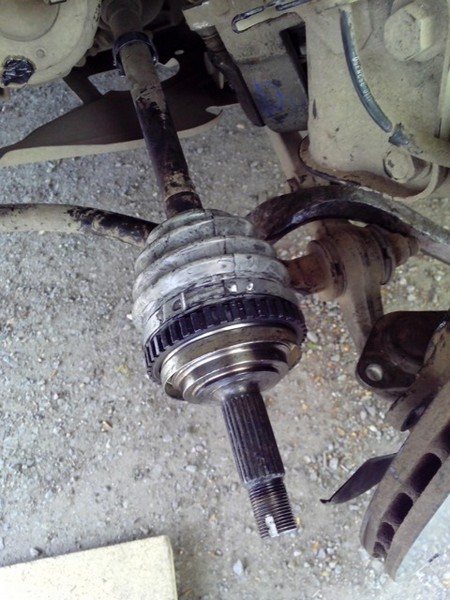

потом расслабленную гайку ступицы отворачиваем до конца, и при помощи монтажки (маленькой выдерги) снимаем ступицу с шаровой и одновременно со ШРУСа

5:1645

6:2150

убираем пыльник с ШРУСа и убираем всю возможную смазку, чтобы меньше грязи было

6:148 7:653

и начинаем пробовать выбивать гранату молотком. И она поддалась вполне легко, не как в прошлый раз, мы ее били почти 2 часа.

7:879

8:1384

снимаем старое стопорное кольцо.

8:1448

9:1953

это сравнение ШРУСа двух производителей, с права БЕЛМАГ, а слева производство АВТОВАЗ. Сразу видна разница, у АВТОВАЗа прокалка ШРУСа глубже, чем у БЕЛМАГ, что дает АВТОВЗу уже большой плюс. Будем надеяться, что новый ШРУС проходит хотя бы 30тыш км, а не как БЕЛМАГ всего 3000 км прошла до хруста. Стоимость ШРУС АВТОВАЗ 1500р, а БЕЛМАГ 1000р при этом в комплекте есть смазка шрус.

9:2631 10:504

Заполняем весь подшипник ШРУСа смазкой.

10:581

11:1086

Надеваем новый пыльник, и заполняем его остатками смазки ШРУС, и ставим новое стопорное кольцо. Если пыльник не хочет одеваться, то поможет отвертка, как вариант

11:1384 12:1889

На шрус накручиваем старую ступичную гайку

12:1972

13:2477

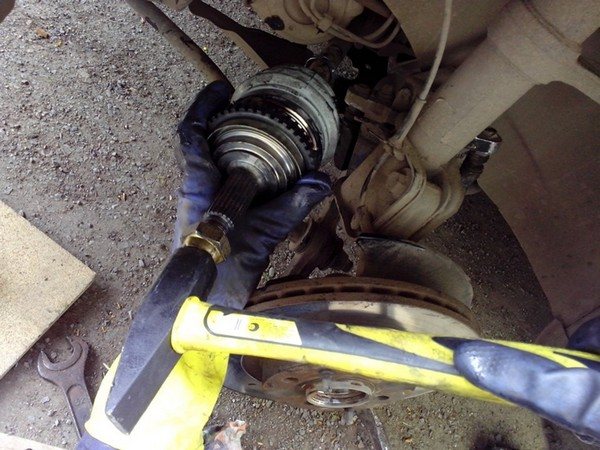

держим ШРУС ровно на приводе и ударом молотка по накрученной гайке забиваем ШРУС на место.

13:168

14:673

А нет! Возьмем молоток побольше — 2 точный удара и ШРУС сидит на своем месте.

14:813

15:1318

Натягиваем пыльник и затягиваем хомуты на пыльнике.

15:1417

При сборке узла делаем все в обратной последовательности, но не забываем все болты смазывать графитной смазкой, чтоб ни чего не прикепело

15:1676

16:2181

снимаем со старого ШРУСа кольцо АБС, для чего это нужно, а для того, что очень ограничен выбор ШРУСов с установленным кольцом АБС. В нашем городе я нашел, только АВТОВАЗ и БЕЛМАГ, хотя без кольца АБС есть куда больше производителей. Так вот, снятое кольцо АБС дает нам возможность натянуть его на обычный ШРУС и адаптировать его под АБС

16:611

16:749 https://www.drive2.ru/l/3913583/

16:785 следующая статья:

Меняем ШРУС наружный на Лада Гранта ⋆ I Love My Lada

В зависимости от производителя и качества ШРУСа его ресурс колеблется от 30 до 60 тысяч км пробега. Замена наружной гранаты, как правило, производится чаще, особенно с правой стороны. Она больше подвержена нагрузкам от плохих дорог. Как заменить наружный ШРУС га Гранте и какой лучше купить, будем разбираться сейчас.

Когда менять ШРУС, признаки неисправности

Как и было сказано, наружная граната выходит из строя примерно через 40 тысяч пробега. Об этом свидетельствуют хруст, скрип и стуки в зоне приводных валов. Чтобы определить, с какой стороны ШРУС требует замены, нужно вывернуть руль до упора и тронуться с места. В 90% случаев изношенный привод проявит себя хрустом. Для контроля можно с вывернутым сначала в одну, а после в другую сторону, сдать назад. Если ШРУС изношен, хруст будет слышен сразу.

Новый и изношенный ШРУС

Это в том случае, когда нет никаких визуальных признаков износа:

1. Потеки смазки около наружного шарнира.
2. Трещины, разрывы на пыльнике.
3. Утерянные или смещенные хомуты.
4. Явный люфт при провороте вывешенного колеса.

Если есть визуальные признаки износа, ШРУС на Гранте меняем как можно скорее.

Выбираем наружный ШРУС на Лада Гранта

В продаже есть достаточно шарниров разных производителей, плохо, что продавцы относятся к ним как ко всем жигулевским запчастям — все одинаковое. На практике для первого поколения Гранты есть два вида наружных (и внутренних) ШРУСов — для машин с механикой и для Грант с АКПП. Словом, для таких машин подходит граната 2215012-00 (21 зуб).

ВАЗовский ШРУС

Для Лада Гранта с механической коробкой передач идет ШРУС с номером по каталогу 2215012-86. Чтобы не путаться с номерами, разберемся в отличиях ШРУСа для Гранты с АКПП и механикой:

• Шлицевое соединение в наружном шарнире изменилось в размере, количество зубов — 21. Для механической КПП подходит ШРУС с 22 шлицами.
• Геометрические размеры корпуса также изменены.

В частности:

• Длина наружной шлицевой части для МКПП 76,5 мм, для АКПП — 77 мм.
• Высота корпуса (без шлицевой части) 55 мм для автомата и 52,2 мм для механики.
• Количество зубьев для кольца ABS не изменяется и остается равным 43.

Следовательно, перед покупкой наружного шруса в первую очередь смотрим на количество шлицов внутренней части корпуса шарнира. Среди производителей на рынке доминируют АвтоВАЗ, Белмаг и Triall. Цена наружного ШРУСа на Лада Гранта в пределах 20 долларов.

При этом важно, чтобы в комплекте были стопорное кольцо, смазка на основе дисульфида молибдена и неопреновый пыльник. Он не должен быть слишком жестким, но и слишком тонкий пыльник долго не прослужит

Меняем наружный ШРУС Лада Гранта своими руками

Никаких сложностей при самостоятельной замене ШРУСа возникнуть не должно, если пользоваться простой инструкцией и иметь базовый набор инструмента. Неплохо также, чтобы под руками был съемник для гарниров равных угловых скоростей. Артикула у него, вроде бы, нет, но выглядит он так.

Как вариант, можно использовать ударный съемник простейшей конструкции с приваренной ступичной гайкой, но любые лишние ударные нагрузки на трансмиссию будут ей не слишком полезными.

1. Пока машина на земле, откручиваем ступичную гайку головкой на 30 с длинным воротком.
2. Поднимаем автомобиль, снимаем колесо и выкручиваем гайку ступицы.
3. Откручиваем суппорт, не разбирая его.
4. Откручиваем болты шаровой опоры.
5. Снимаем ступицу со ШРУСа и одновременно с шаровой опоры, отводим в сторону.
6. Расслабляем хомуты и отводим пыльник дальше по приводу, ближе к коробке передач.
7. Съемником или молотком просим ШРУС покинуть место дислокации.
8. Снимаем стопорное кольцо.
9. Наполняем внутреннюю полость ШРУСа смазкой, которая идет в комплекте.
10. Остатки смазки укладываем в новый пыльник, ставим его на место.
11. Накручиваем на новый ШРУС гайку и устанавливаем на место.
12. Легкими ударами молотка по гайке заводим шарнир до конца, до защелкивания стопора.
13. Устанавливаем пыльник, контролируем, чтобы он стал без перекосов и затягиваем хомуты.

Собираем все в обратной последовательности, керним ступичную гайку и делаем пробную поездку.

Замена ШРУСа ВАЗ 2109 и его проверка Ремзона ВАЗ

Замена ШРУСа ВАЗ 2109 необходима лишь в случаях его повреждений, а определить их наличие можно по характерным признакам. Например, если вы при поворотах начинаете слышать непонятный хруст, можно судить о неполадках в приводе. Конечно, стоит продиагностировать всю подвеску. Дело в том, что стуки и хрусты могут быть не из-за гранат, а из-за шаровых опор, наконечников тяг. Даже рулевая рейка может издавать такие неприятные звуки. Поэтому, прежде чем начинать недешевый ремонт (цена комплекта внешних ШРУСов составит порядка 2000 рублей – на левую и правую стороны), проведите диагностику.

Как определить неисправности ШРУСов на ВАЗ 2109

Желательно проводить полный осмотр, причем определенного метода, который поставить поможет окончательный диагноз, нет. Лучше использовать несколько методов, лишь все они вкупе способны выявить поломки. Замена ШРУСа ВАЗ 2109 нужна, если присутствует хруст во время поворота. Это говорит о том, что во внешнем шарнире имеются большие люфты.

Двигаясь задним ходом, этот неприятный звук будет вас доставать. Не стоит думать, что нет ничего страшного в этом. Все может вылиться в заклинивание шарнира, что приведет к потере управлением автомобиля ВАЗ 2109. Признаться, комфорт при езде на машине ухудшается. Когда проводите диагностику, осматривайте параллельно все узлы подвески, а именно:

1. Подшипники передних колес.
2. Пыльники амортизаторов.
3. Шаровые опоры и пыльники на них.
4. Наконечники рулевых тяг (и пыльники).
5. Пыльники внутренних гранат.

Как правило, выходит из строя именно внешняя пара ШРУСов, внутренняя страдает при эксплуатации автомобиля намного меньше. Дело в том, что нагрузка на внешние большая, у них угол поворота существеннее, чего не скажешь о внутренних.

Диагностику удобнее всего проводить на яме или подъемнике, при этом вся подвеска должна быть вывешена, чтобы на нее не воздействовали никакие нагрузки. Впрочем, замена наружного ШРУСа ВАЗ 2109 должна проводиться на автомобиле, который находится именно в таком положении.

Разборка привода

Первым делом вам потребуется снять привод (по сути, левый и правый демонтируются одинаково, разница лишь в их длине). Соединение внешнего ШРУСа ВАЗ 2109 со ступицей осуществлено при помощи шлицов, кольца и гайки. Внутреннего – при помощи специального кольца. Итак, вам потребуется для проведения работ:

1. Стандартный набор – ключи рожковые, накидные, а также торцевой с большим рычагом на «30», домкрат и упоры, подставки.
2. Молоток.
3. Зубило.
4. Монтировка.
5. Тиски.

Из материалов – небольшой запас смазки на основе графита. Все необходимое для замены имеется в комплекте:

1. Шарнир.
2. Гайка.
3. Кольца.
4. Пакет смазки.
5. Пыльник.
6. Два хомута.

Если планируете менять пыльники на внутренних гранатах, то обязательно приобретите комплект хомутов. Замена ШРУСа ВАЗ 2109 проводится в определенной последовательности, которую нужно просто соблюдать. Самое сложное – это выкрутить гайку на ступице. Порой приходится прибегать к крайним мерам – высверливанию, так как расконтрить ее не получается.

Частичное выкручивание гайки проводите на автомобиле, установленном на все четыре колеса, а под задние обязательно нужно поместить упоры. После того, как расконтрили гайку, выкручиваете ее и поднимаете ремонтируемую сторону. После демонтажа колеса выкручиваете гайку наконечника рулевой тяги (предварительно вынимаете шплинт). Внизу выкручиваете крепление шаровой опоры. После освобождения всей стойки и ступицы можно, придерживая тормозную трубку, пробовать тянуть на себя ступицу.

С трудом, но вы извлечете ШРУС ВАЗ 2109 со шлицов. После этого нужно вынуть внутреннюю гранату – устанавливаете небольшое зубило между коробкой передач и гранатой. Наносите несколько резких ударов таким образом, чтобы ШРУС вышел из КПП. Буквально за несколько секунд у вас получится это сделать. Вот и все, теперь берете весь привод и зажимаете в тиски. Старый наружный ШРУС сбиваете молотком, но перед этим желательно разорвать пыльник.

Если старую гранату не жалко, то новую следует набивать аккуратно, стараясь не повредить шлицы, резьбу. Когда осуществляется замена ШРУСа ВАЗ 2109, обязательно нужно тщательно все вымывать и вычищать, чтобы грязь не попала под пыльник на новой гранате. Иначе через время вы снова столкнетесь с необходимостью проводить дорогостоящий ремонт.

Пошаговый алгоритм замены ШРУСа

К выполнению процесса следует приступать, если присутствует полная уверенность в выходе из строя указанного узла. Замена наружного ШРУСа пошагово, если выполняется своими руками.

1. Ослабляем затяжку колесного крепежа и ступичной гайки (предварительно вынимаем шплинт) на одной из сторон авто.
2. Вывешиваем этот бок домкратом и устанавливаем под колеса кормы упоры, а под кузов страховочный подпор.
3. Снимаем полностью колесо.
4. Откручиваем два болта, удерживающих шаровую опору на кронштейне поворотного кулака, и гайку ступицы.
5. Выворачиваем руль Лада Калина по максимуму в сторону, отводим цапфу и вынимаем полуось из шлицевого зацепления шарнира и ступицы. Если появляются затруднения со свободным выходом полуоси, то пользуемся молотком, прикладывая ударные усилия к валу через выколотку.
6. Когда полуось высвобождена приступаем к демонтажу пыльника наружного шарнира в комплексе с хомутами. Эти элементы подлежат замене.
7. Теперь переходим к снятию ШРУС. Для этого потребуется специальный съемник. Если он отсутствует, то снова применяем молоток. Ударную нагрузку запрещается прикладывать к сепаратору, поэтому наносим несильные удары по корпусу в направлении наружу. Шарнир снимется, если стопорное кольцо сожмется, позволяя сепаратору сойти с полуоси.
8. Когда требуется демонтаж всей полуоси, то алгоритм действий до пункта №7 аналогичен, а далее с помощью монтировки выводим вал обозначенного ШРУС из зацепления с полуосевой шестерней в дифференциале трансмиссии. Перед такой манипуляцией сливаем масло с коробки. Полуось вынимаем в сборе, после чего выполняем необходимые действия по разборке и пр.
9. Снятие внутреннего шарнира предполагает идентичный порядок действий, приведенный в пункте №7. Для удобства разборочных действий пользуемся тисками, в которые помещаем и фиксируем конструкцию.

Замена внутреннего ШРУСа

Владельцы переднеприводных авто утверждают, что осуществить замену внутренней гранаты проще, чем внешней. Возможно, опытному автомобилисту это действительно дается проще, но что говорить о новичках-любителях?

Для тех, кто обладает опытом и навыками замена правого внутреннего ШРУСа (как и левого) не составит трудностей. Процедура требует все тех же инструментов – молотка, отвертки, тисков, пассатижей. Не забываем о домкрате и о том, что замену следует проводить либо с помощью подъема, либо смотровой ямы.

Осмотрев снизу устройство внутреннего ШРУСа, легко догадаться, как он снимается. Мастера советуют снимать его вместе с внешним – так будет удобнее. Начинаем с того, что убираем и выбрасываем старый пыльник (при обратной установке лучше воспользоваться новым), корпус, ролики (их должно быть три), а также стопорное кольцо (оно закрепляет 3-лучевую вилку на валу). Граната будет зафиксирована в КПП. Сняв предварительно фиксирующие крепления, поверните колеса влево или вправо до упора. ШРУС можно будет без проблем извлечь, так как этому ничто не помешает.

Если ШРУС трипоидный, могут возникнуть проблемы с его возвращением на место. Расположенные внутри канавки не захотят принимать ролики с первого раза. Это не страшно, просто добавит немного времени к процедуре замены. Покрутите приводной вал – через пару оборотов детали четко встанут на место. Не забудьте про стопорящее кольцо. Удаляя старый пыльник, не выбрасывайте его. Заполните смазкой внутренний шарнир, после чего установите назад стопорящее кольцо. В целом, процедура замены внутреннего ШРУСа занимает примерно 40-60 минут.

Самостоятельное устранение проблем иногда вызывает еще больше новых проблем, усугубляя негативную ситуацию. На форумах, например, можно найти много тем, вроде «поменял гранату, теперь начал гореть АБС, что я сделал не так?». И это, пожалуй, меньшая из проблем, вызванных неправильной заменой ШРУСа. Если не хотите, чтобы после замены ШРУСа не начали срабатывать сигнализаторы, обратитесь к квалифицированному специалисту. А лучше регулярно проверяйте авто на предмет неполадок.

Замена пыльника наружного ШРУСа

Процесс для большинства легковых переднеприводных автомобилей одинаков. Работы лучше выполнять на смотровой яме. После закупки новых чехлов и (при необходимости) хомутов к ним, подготовьте инструмент:

• домкрат, противооткатные упоры и страховочные подставки;
• ключи (лучше головки) с воротком в соответствии с вашей моделью авто;
• молоток и металлическую щетку для очистки ржавчины;
• монтировку;
• чистую ветошь;
• специальную смазку;
• бензин для промывки.

Загоните авто на яму, для страховки включите 1-ю передачу, поднимите ручной тормоз. Ослабьте колесные болты и, сняв чехол, открутите ступичную гайку (обычно это ключ на 30). Чтобы это сделать, нужно ее раскернить – убрать загибы, входящие в паз. Установите машину на домкрат, под задние колеса подставьте упоры, страховочные подставки и снимите колесо с нужной стороны. Далее:

• при наличии защиты картера ее нужно снять;
• открутите болты крепления нижней шаровой опоры — обычно их два;
• выверните руль до упора, чтобы ШРУС стал минимальным по длине;
• отведите в сторону поворотный кулак и вытащите привод из ступицы;
• снимите хомуты и вытащите разорванный пыльник или разрежьте его;
• удалите старую смазку;
• сбейте гранату с вала: процесс непростой, нужно молотком стучать по ее наружному контуру, одновременно вытягивая другой рукой ШРУС на себя.

Если вам удалось это сделать, осмотрите стопорное кольцо на конце вала: возможно, вы его сломали (придется заменять): если нет, просто поправьте деталь. Теперь металлической щеткой очистите привод, особенно там, где был пыльник. Набейте в гранату смазку (например, ШРУС-4 или «Хадо»). Далее наденьте на вал пыльник. Потом через деревянную проставку забейте гранату обратно и натяните на нее пыльник, закрепите его хомутами. Соберите все в обратном порядке.

Что делать, если граната не сбивается

Вверните гайку крепления ступицы непосредственно в привод: при затягивании она будет выталкивать гранату. Если дело идет туго, попросите помощника газовым ключом держать за вал, чтобы он не проворачивался. В случае, когда граната с вала все равно не сходит (фанатизм не приветствуется, т. к. можно повредить подшипники в той части, что находится в КПП), есть второй способ замены пыльника, подразумевающий полное снятие привода, но об этом будет рассказано ниже, в разделе о замене чехла внутреннего шарнира.

Как заменить внешний пыльник ШРУСа без его снятия

Такое тоже возможно, по крайней мере, на отечественных автомобилях, но придется обзавестись (можно и одолжить) специальным устройством, которое растягивает пыльник. Приспособление представляет собой корпус с прикрепленными к нему подвижными рычагами и подсоединенным шлангом для подачи сжатого воздуха. На них надевается резиновый чехол и они его растягивают. Остается только протянуть приспособление через вынутую из ступицы гранату и отпустить рычаги. Более подробно процесс стоит посмотреть на видео.

Самодельное приспособление

Но возможна замена пыльника без снятия ШРУСа: подручными средствами. Для этого понадобится конус (например, раструб от огнетушителя) подходящего размера. Широкой частью его нужно надеть на «неподчиняющуюся» гранату. Пыльник натягивается на раструб с выворачиванием. Предварительно ШРУС смажьте снаружи. Придется приложить усилие, чтобы протолкнуть пыльник. После этого его остается вывернуть, как положено и закрепить.

Способы ремонта

Мы уже выяснили, что основная неисправность гранаты связана с разорванным и поврежденным пыльником.

Соответственно, чтобы устранить проблему, нужно что-то сделать с этим кожухом, по своей форме напоминающим конус.

В случае с выполнением ремонта своими руками, есть 2 варианта:

• Экстренный . Проводится тогда, когда поломка застала вас в пути. Буквально в полевых условиях требуется частично реанимировать ШРУС и его пыльник. В этом случае даже не выполняется полноценная замена пыльника шруса без снятия шруса. Но метод все равно полезный для экстренных ситуаций;
• Гаражный . Тут уже вы находитесь в гараже, имеете под рукой набор инструментов, яму или даже подъемник. Некоторые уверены, что без снятия шарнира никак не обойтись. Это заблуждение.

Теперь про каждый метод ремонта расскажем отдельно.

Оба варианта могут применяться на различных автомобилях, будь то:

• ВАЗ 2110;
• Лада Калина;
• Рено Логан;
• ВАЗ 2114;
• Лада Приора;
• Шевроле Нива (Шнива);
• ВАЗ 2115;
• Лада Гранта и пр.

Да, в основном подобные эксперименты лучше проводить на отечественных автомобилях, а также на бюджетных иномарках. У них и конструкция проще, и запчасти не такие дорогие, если вдруг потребуется исправлять собственные ошибки.

А вот цена профессиональной услуги по замене пыльника довольно внушительная. Это еще одна из причин сделать все своими руками.

Ремонт ШРУС

Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.

Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.

После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.

Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.

Ещё по весне стал о и » резать ухо » слышны посторонние звуки при повороте руля. Был хруст, если вывернуть колесо и начать трогаться.

Порекомендовали неплохой автосервис. Созвонились и в назначенное время был уже у них.Подняли меня вместе с машиной на подъемнике под потолок. Завел, врубил 5-ю передачу и «поехал», плавно поворачивая руль практически до упора, то влево, то вправо. Дребезг был нечто.Сняли передние колеса. Пока машина была в вывешаном состоянии, на заднем левом увидели саморез.

Минус 300 рублей и готовое заштопанное колесо .

Вывод после осмотра: «Хм. 98% это граната…«

Зря конечно в феврале при замене ступичного подшипника, согласился ставить гранату с донора. «отходила» она всего 4 748 км.

Пошел в близлежащий магазин, где было представлено две фирмы — «Pilenga» и «Белмаг».

Выдернули старую гранату, поставили новую… Минут за 10 — 15 поменяли.

Также подтянули ручник, да так, что теперь реально до первого щелчка поднимается.

Выехали из бокса. Начал кружиться.

Расстроился немного, что не все звуки пропали. Мужики с сервиса немного успокоили… Сказал, присаживайся к колесу и клади руку на пружину и одновременно начал крутить руль вправо — вибрации не было. Но когда я перешёл на сторону, где буквально минут 10 стоит новая граната и положил руку на пружину одновременно поворачивая колесо, то в руку пошла вибрация. Механик сказал обильно пролить опорники WDшкой и если последний » кузнечик » звук уйдёт, то однозначно хана опорникам.

Сделали скидку за расстройство по поводу звуков, что не до конца ушли.

Затраты:✓ Наружный шрус «БЕЛМАГ» — 1 462 рубля;✓ «Изъятие семечки» из колеса — 300 рублей;✓ Работа по замене гранаты — 600 рублей;✓ Регулировка ручника — 0 рублей

Всем мир! Добрых экипажей и «слепых» камер!

Price tag: 2 362 ₽ Mileage: 43372 km

Стоимость пыльников

Разброс цен достаточно велик: примерно от 150 до 1000 руб. и выше. Все зависит от марки автомобиля и производителя детали. Неоригинальные запчасти стоят дешевле. Однако бывает и так, что стоимость завышена неоправданно: например, из-за бренда. Так, цена чехлов к «Тойота Лэнд Круизер» доходит до 8000 руб. То же самое можно сказать и об иных престижных автомарках. Но далеко не все владельцы машин горят желанием платить такие деньги за, в сущности, обыкновенную резинку, пусть и высокого качества. Поэтому многие просто подбирают чехлы от других авто, подходящие по размеру и стоимости.

Граната на гранту с абс

(ближе к КПП). «Граната» весьма долговечна, и при постоянном техническом обслуживании авто выдерживает 100 000 км. и более. Однако она не вечна, и однажды может выйти из строя. В этой статье мы расскажем о том, как самостоятельно выполнить диагностику и замену внешнего ШРУСа на примере популярного российского автомобиля «Лада Гранта».

Причины неисправностей «гранаты» и ее диагностика

Обычно ШРУС не ломается сразу. Вы почувствуйте, как машина ускоряется рывками, и услышите стук откуда-то из передней подвески. Со временем симптомы усиливаются. Диагностика очень проста: поставьте машину на домкрат и покачайте ШРУС вывешенного колеса. Чувствуйте люфт? Деталь пора менять.

Существует 4 основные причины, по которым ШРУС преждевременно выходит из строя:

1) Сама деталь низкокачественная или бракованная;

2) Машина эксплуатируется по бездорожью;

3) Порвался пыльник, и внутрь проникли пыль и абразивные частицы;

4) Агрессивный стиль вождения.

Если обратиться за помощью к специалистам, придется раскошелиться. Замена в сервисе стоит в среднем 1500 руб. за 1 ШРУС.

При самостоятельном ремонте можно сэкономить: стоимость зап/ч в автомагазинах начинается от 1000 – 1500 руб. за 1 «гранату», в сборе с приводом комплектующие стоят уже около 3000 – 4000 руб. Производителей очень много, но лучше брать оригинал от «АвтоВАЗ».

Инструменты и материалы

• новый ШРУС (сама граната, без привода) и смазка для него;
• домкрат, молоток;
• баллонный ключ, монтажка, труба подходящего диаметра;
• набор гаечных ключей и головок, отвертка;
• графитная смазка.

Замена «гранаты» на Лада Гранта

1) Вначале вам нужно поставить машину на твердую ровную поверхность, чтобы можно было поднять ее на домкрате.

2) Снимите колесо с помощью баллонного ключа.

3) Ослабьте ступичную гайку головкой на 30. Если трудно крутить, используйте железную трубу в качестве рычага.

4) Демонтируйте тормозной суппорт.

5) Выкрутите 2 болта от шаровой опоры.

6) Открутите ступичную гайку полностью, возьмите монтажку и снимите ступицу со ШРУСа (и с шаровой опоры).

7) Стяните пыльник и удалите смазку, иначе будет очень много грязи.

8) С помощью молотка аккуратно выбейте «гранату».

9) Не забудьте снять отверткой стопорное колечко.

10) Слева на фото ШРУС производства «АвтоВАЗ», а справа – «Белмаг». Как видно, конкретно из этих образцов предпочтительнее вазовский, поскольку у него лучше прокалка.

11) Возьмите смазку и заполните ей весь подшипник «гранаты».

12) Оденьте новый пыльник и заложите в него смазку. Потом поставьте новое стопорное колечко.

13) Накрутите на ШРУС ступичную гайку.

14) Ударяя молотком по гайке, забейте «гранату» на место

В процессе крайне важно держать ШРУС ровно по отношению к приводу

15) Затяните хомуты пыльника.

16) Открутите гайку, после чего собирайте все в порядке, обратном снятию. Рекомендуем все болты промазать графиткой, чтобы они не закисали.

17) Не забудьте переместить со старого ШРУСа кольцо АБС, если его не оказалось на новом, иначе могут возникнуть проблемы с ее работой.

Замена ШРУСа – мероприятие непростое и довольно ответственное, поскольку если сделать что-то не так, есть риск повредить другие узлы и агрегаты.

Описанная выше схема действительна лишь для внешней «гранаты». Чтобы добраться до внутренней, машину желательно поставить на подъемник, слить масло из КПП, проделать ряд манипуляций по снятию ступицы со ШРУСа, а потом при помощи монтажки аккуратно, стремясь не повредить защитное кольцо, вытащить привод из коробки передач.

После этого, зажав его в тисках, можно с комфортом заниматься заменой. На сегодня все, удачи на дорогах!

“>

Что делать, если пыльник порвался в дороге

Ситуация нередкая: в пути вам пришлось поменять колесо и вы заметили, что пыльник порван. Оставлять «все как есть» и следовать до ближайшего автосервиса крайне не рекомендуется: ШРУС – деталь совсем не дешевая, особенно если он стоит на дорогой иномарке. Варианты действий:

1. Поставьте авто на домкрат (если оно еще не стоит на нем), вытащите через прорыв старую загрязненную смазку и набейте пыльник смазкой до упора, а чтобы она не вывалилась при движении, обмотайте проблемное место полиэтиленовым пакетом и затяните по гофре веревкой.
2. Замотайте порванный чехол непрозрачным скотчем либо изолентой. Такой «альтернативы», пока пыльник не будет поменян, хватит километров на 500.

Замена ШРУСа ВАЗ 2110 своими руками — детальная инструкция

ШРУС — (шарнир равных угловых скоростей) еще называют «гранатой» из-за его своеобразной формы. Задача ШРУСа передать крутящий момент колесам автомобиля, устройство ШРУСа — не представляет из себя ничего сложного, он состоит из семи элементов:

• Корпус с наружной обоймой.
• Сепаратор.
• Шарики.
• Внутренняя обойма.
• Приводной вал.
• Гофрированный чехол (пыльник).
• Стопорное кольцо.

Необходимость заменить ШРУС возникает при возникновении люфта в соединениях устройства, а также характерный хруст и треск при повороте колес. Замена ШРУСа, как правило, происходит после того как подтвердится версия неисправности ШРУСА, для этого необходимо произвести его диагностику и убедиться, что проблема действительно в нем.

Перед тем как приступить к замене ШРУСа ВАЗ 2110 предлагаю произвести простую диагностику, первым делом проверьте наличие люфта вала привода. Все, что для этого необходимо, это руки и понятие того, что такое люфт.

Первый способ . Возьмитесь рукой за вал привода и покачайте его, если чувствуется большой ход или люфт — необходима замена ШРУСа .

Второй способ . Заедьте на смотровую яму и выверните руль максимально вправо или влево, затем присмотритесь к «гранате», если на пыльнике имеются многочисленные трещины или видимые разрывы со следами смазки, значит нужно заменить чехол ШРУСа, в противном случае через некоторое время придется заменить ШРУС целиком.

Перед начало работы по замене необходимо все подготовить. Для этого зафиксируйте авто, включив четвертую скорость и затянув ручник. Установите противооткатные клинья под задние колеса, если таковых нет в наличии используйте бруски аналогичной формы. Снимите защитный колпак и открутите гайку ступицы, для этого используйте «плечо» (удлинитель) в виде трубы или монтировки, так вам будет легче откручивать. После того как «сорвете» ступичную гайку, приступайте к откручиванию болтов крепления колеса.

1. Используя домкрат, вывесьте колесо на котором нужно заменить ШРУС .
2. Для того чтобы достать упорную шайбу гайки ступиц, открутите болты.
3. После этого открутите два болта крепления нижней шаровой опоры поворотного кулака.
4. Максимально выверните руль в противоположную замене сторону.
5. Постарайтесь оттянуть поворотный кулак со стойкой, затем достаньте шлицевой конец наружного ШРУСа из ступицы. Извлеките внутренний ШРУС из коробки передач, используйте для этого монтировку.
6. Зафиксируйте в тисках вал привода, после чего снимите с наружного и внутреннего ШРУСов хомуты. Выверните наизнанку пыльники, если заметите разрывы или трещины, то не церемоньтесь с их снятием — просто срежьте их ножом.
7. Теперь постарайтесь сбить ШРУС ВАЗ 2110 с вала, для этого подойдет молоток и наставка и деревянная или бронзовая наставка.

Собирается ШРУС в обратной последовательности, во время сборки рекомендуется заменить старую гайку ступицы, а после затяжки не забудьте законтрогаить ее край во избежание раскручивания.

1. При установке внутреннего ШРУСа помните о пластмассовой заглушке, она устанавливается на конец вала.
2. Прежде чем установить ШРУС ВАЗ 2110 позаботьтесь о необходимом количестве смазки. Установите новое стопорное кольцо на внутренний ШРУС, до того как будете устанавливать собранный механизм на автомобиль.
3. После установки привода в коробку, его необходимо посадить в полуосевую шестерню до полной фиксации, для этого используйте легкие постукивания молотком по деревянной наставке, по периметру оси вала.

Теперь можно помыть руки и смело сказать, что замена ШРУСа ВАЗ 2110 своими руками — завершена! Следуйте инструкциям и ваш ремонт пройдет — «как по нотам». Самостоятельная замена ШРУСа ВАЗ — это реально, поэтому соберитесь с мыслями и приступайте к работе! Удачи!
