Разборка шарнира

Важным этапом диагностики является осмотр пыльника ШРУСа. Если он имеет видимые повреждения, вовнутрь почти наверняка проникла вода или засорения.

Кроме того, необходимо полностью разобрать механизм. Для надежной фиксации детали потребуются слесарные тески. После того как будет снят внешний корпус ШРУСа, следует достать из сепаратора все шарики. Это без труда можно сделать при помощи отвертки. Она должна быть изготовлена из достаточно мягкого металла, чтобы в процессе работы поверхности деталей не были повреждены.

Затем нужно будет достать из обоймы сепаратор

При этом следует обращать особое внимание на положение окон сепаратора. При работе должна соблюдаться следующая очередность:

1. Чтобы достать сепаратор, удлиненные окна должны находиться напротив выступов в корпусе.
2. Обойму следует извлекать, когда ее выступы будут размещаться в окнах.

ПОРЯДОК ЗАМЕНЫ ПЫЛЬНИКА

Замена пыльника наружного ШРУСа на «Ладе Калине» своими руками при наличии нужного инструмента и минимальных навыков займет не более 2-3 часов и не вызовет особых проблем.

ПОДГОТОВКА АВТОМОБИЛЯ

Для проведения ремонта нужно установить «Ладу Калину» на ровной площадке, затянуть ручной тормоз и заблокировать задние колеса противооткатными упорами. Далее, следует ослабить колесные болты, с помощью плоской отвертки снять защитный колпачок ступицы и головкой на 30 с удлинителем стронуть ступичную гайку. Затем приподнимаем автомобиль на домкрате и окончательно снимаем переднее колесо.

ОТСОЕДИНЕНИЕ ПРИВОДА ОТ СТУПИЦЫ

Ключом на 17 нужно отвинтить два болта, которыми шаровая опора крепится к поворотному кулаку.

После этого откручиваем ступичную гайку и снимаем упорную шайбу «Лады Калины».

Затем необходимо вывернуть передние колеса в крайнее положение и вывести наружную «гранату» из отверстия ступицы. Если ремонт проводится без помощников, предварительно закрепите приводную полуось проволокой к корпусу автомобиля, чтобы предохранить ее от падения.

ДЕМОНТАЖ ШРУСА

Замену пыльника наружного ШРУСа на «Калине» можно выполнять прямо на автомобиле без отсоединения полуоси от КПП, что позволит избежать слива трансмиссионного масла.

Разжимаем или срезаем хомуты и сдвигаем резиновый чехол к середине полуоси. Затем демонтируем ШРУС с помощью съемника. Можно обойтись без него и аккуратно сбить шарнир наружу молотком через деревянную проставку. После этого снимаем пыльник с вала.

ДИАГНОСТИКА ШАРНИРА РАВНЫХ УГЛОВЫХ СКОРОСТЕЙ

Так как наружный ШРУС снят, следует удалить старую смазку и промыть его бензином, керосином или другим средством для последующей оценки состояния. Если деталь имеет следы выработки, сколы, трещины или люфт, потребуется ее замена.

УСТАНОВКА НОВОГО ПЫЛЬНИКА

В первую очередь надеваем новый пыльник на полуось. Для облегчения замены можно смазать вал небольшим количеством смазки. Если при снятии шарнира было сломано стопорное кольцо, то следует установить в паз полуоси новое.

После этого в ШРУС обильно добавляется специальная смазка, а ее остатки наносятся внутрь пыльника. «Граната» готовка к монтажу. Несильными ударами молотка по хвостовику ШРУСа через деревянный брусок устанавливаем деталь на полуось до характерного щелчка.

Далее, надеваем на шарнир защитный пыльник и хомуты. Затягиваем один хомут и слегка сдавливаем пыльник, чтобы удалить из него воздух. Затем застегиваем второй хомут с другой стороны. Замена пыльника завершена.

ОКОНЧАТЕЛЬНАЯ СБОРКА

Дальнейшие работы выполняются в обратном порядке: нужно вставить шарнир в отверстие ступицы, установить стопорную шайбу и зафиксировать гайкой. После этого прикручивается шаровая опора, устанавливается колесо, и автомобиль опускается с домкрата.

Лада Калина Седан eggpl@nt › Бортжурнал › Замена ШРУСа на Калине

Основной причиной неисправности ШРУСсов(шарнир равных угловых скоростей) на Калине является разгерметизация пыльников Шруса. Изначально неправильно установленые пыльники, а точнее неплотно затянутые хомуты и прохудившиеся или протертые пыльники не дают нормальной герметицации узлу. Под них начинает попадать вода и грязь. Постепенно смазка превращается в ржавую кашу и перестает выполнять свои функции. Первым признаком неисправного ШРУСа является похрустывание в районе переднего колеса при вывернутых колесах в момент начала движения. В более запущеных случаях такой хруст появляется при менее выраженных нагрузках на колесо.

Замена внешнего шруса на калине

Замена вешнего шруса на автомобиле Лада Калина не представляет серьезной сложности. Справиться с данное операцией может человек имеющий хотя бы минимальные представления о ремонте автомобиля своими руками.

Для замены внешнего шруса на Ладе Калине нам понадобятся:

1. Трещотка или вороток2. Удлинитель для наращивания воротка или трещетки(подойдет кусок трубы подходящего диаметра)3. Головка на 174. Головка на 305. Молоток6. Домкрат

Замена внутреннего шруса на калине

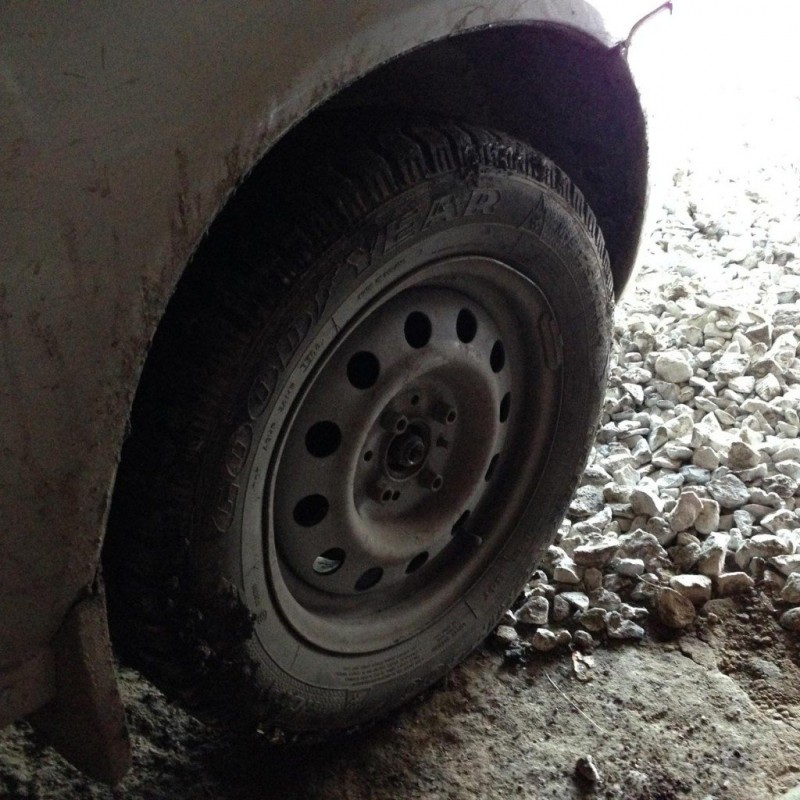

Для начала необходимо вывесить колесо. Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

Вместе с процедурой замены ШРУса мы заменили тормозные колодки.

После того, как мы открутили шаровую от поворотного кулака у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу(в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.

4После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сеператор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку(он легко колется и осколки могут разлетется по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС(Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:

После этого можно окончательно снять пыльник. Теперь перед нами предстала «голая» полуось:

Процесс демонтажа на этом заканчивается и начинается процесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС . У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты (хомуты ленточные, без застежек, не очень удобные)

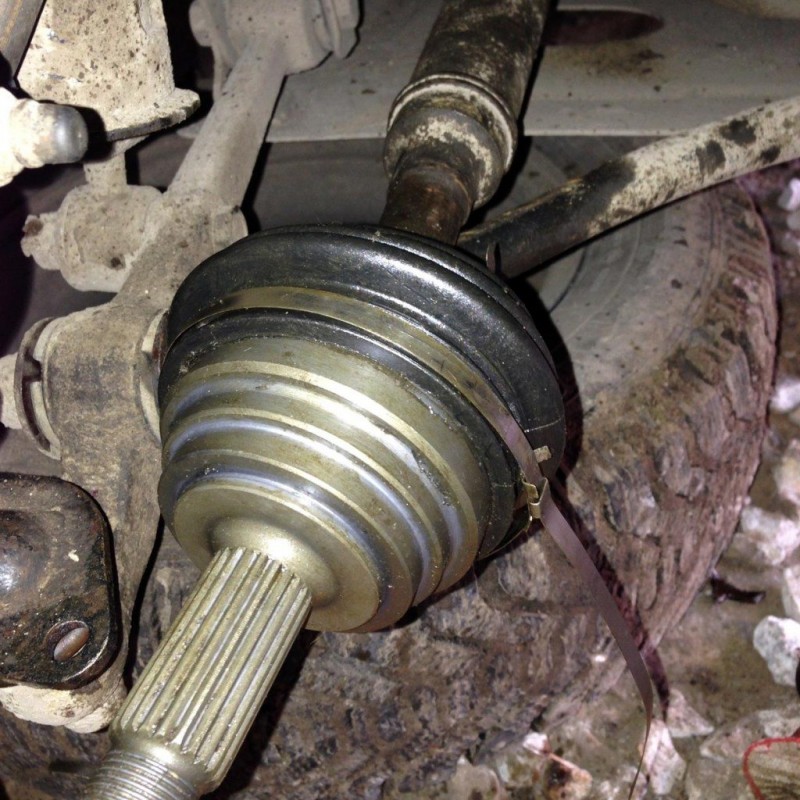

Для начала наденем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

После этого добавим смазки в сам ШРУС:

И выдавливаем остатки в пыльник:

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком (через доску или другую подкладку, что бы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты Далее застегиваем их, предварительно, выпустив воздух из пыльника.

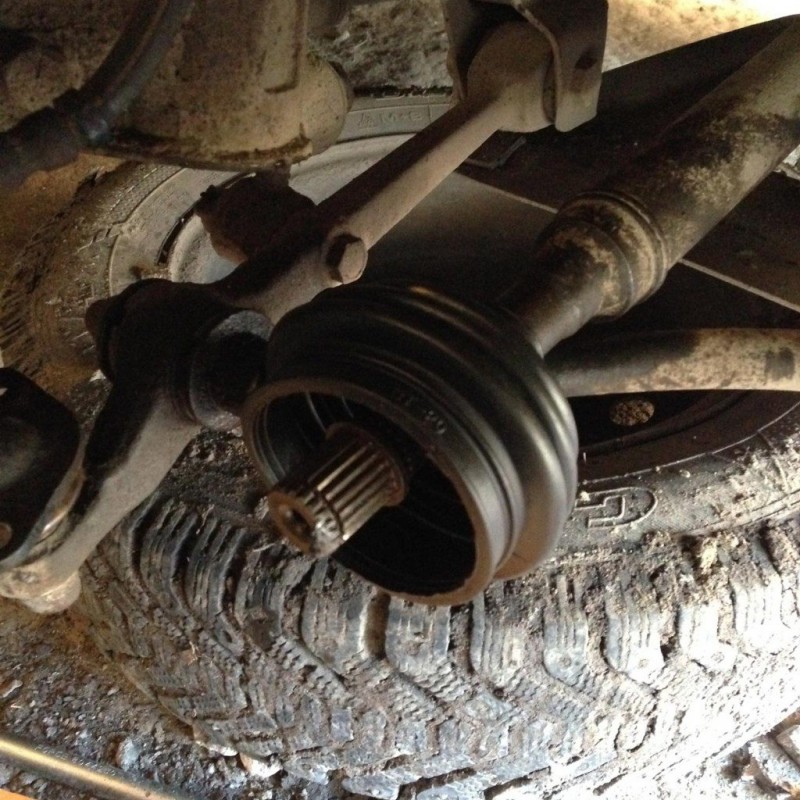

Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.

Замена наружного и внутреннего ШРУСов Лада Калина: фото, видео

ШРУС (шарнир равных угловых скоростей – прим.) или в народе просто «граната», предназначена для передачи крутящего момента на колеса автомобиля. ШРУСы бывают внутренние и наружные и сами по себе устройства довольно простые в техническом плане и состоят из шарикоподшипника, который вращается поперёк своей оси.

На видео замена шрусов на Лада Калина:

Поломка ШРУСа на Лада Калина весьма частое явление, и основной причиной её выхода из строя становятся порванные пыльники. Потому как вместе с пылью и водой попадающих под них, смазка превращается в густую грязь, и она уже не способна полностью выполнять свои функции.

Замена внешнего шруса

В процессе замены внешнего шруса

Работы по замене наружного или внутреннего ШРУСа не представляют большой сложности и под силу любому автомобилисту, который хотя бы раз проводил ремонт автомобиля своими руками. И для того, чтобы ремонт прошёл легче и быстрей необходимо приготовить следующие инструменты:

• Торцевые головки на «17» и «30».
• Вороток или трещотка.
• Удлинитель для воротка.
• Домкрат.
• Противооткатные упоры.
• Молоток.
• Тиски.

Пошаговый порядок разборки

После того, как вы убедились в неисправности того или иного ШРУСа, можно приступать к работе.

1. Первым делом срываем болты крепления с колеса и ступичную гайку, затем выставляем противооткатные упоры под задние колёса. (Для того, чтобы легче было сорвать гайки, лучше использовать удлинитель для воротка – прим.).
2. Ставим автомобиль на домкрат и вывешиваем колесо.
3. Снимаем колесо и для большей надёжности подкладываем его под машину рядом с домкратом.
4. Теперь, когда перед вами предстала такая картина, осталось лишь открутить 2 болта, которые крепят шаровую к поворотному кулаку.

   Отмеченные красным маркером болты выкручиваем с двух сторон.

5. При откручивании шаровой опоры следует приложить усилие и использовать удлинитель для воротка.

6. Выверните руль максимально в сторону и немного оттяните поворотный кулак со стойкой и извлеките наружную часть ступицы вместе со ШРУСом (Для удобства можно произвести несколько не сильных ударов молотком – прим.).

   Демонтированный шрус

7. Следующим шагом будет демонтаж старого пыльника и хомутов. Использовать снова их не стоит, лучше взять набор новых.
8. Далее необходимо снять сам ШРУС. Если у вас есть специальное съёмное устройство, то используйте его. Если же нет, то сбивать его с места придётся молотком.

   Нанося не сильные удары ШРУС сойдёт с места

9. Проводите удары молотком по ШРУСу, вращая его по полуоси. После недолгих усилий ШРУС должен поддаться.

Если к замене предполагается внутренний ШРУС, то работы с 1 по 6 следует выполнять также, после чего при помощи монтировки вынимаем его из КПП и достаём всё в сборе.

Внутренний ШРУС в сборе с полуосью выносим к тискам где зажимаем их и демонтируем.

1. После того как перед нами предстала «голая» полуось, работы по снятию ШРУСа можно считать завершёнными.

Пошаговый порядок сборки

Работы по сборке всех частей следует проводить в аналогичном порядке снятию, однако в этих работах есть некие нюансы.

1. Первым делом новый пыльник надеваем на полуось, при этом могут возникнуть некие затруднения. Чтобы облегчить задачу, полуось можно промазать смазкой.
2. Затем добавляем смазку в ШРУС.

   Новая смазка добавлена в ШРУС

3. А остатки в пыльник.
4. Теперь необходимо при помощи молотка и бруска установить гранату на полуось, путём не сильных ударов монтируем её на место.
5. После того как она зафиксировалась, удаляем воздух из пыльника и крепим её хомутами.
6. Далее, когда всё установлено, останется лишь одеть поворотный кулак, зафиксировать новую гайку ступицы и одеть колесо.

Затягиваем все гайки и опускаем автомобиль с домкрата.

Вся работа по смене ШРУСа при правильном ходе работ не займёт больше 1,5-2 часов. Проверить качество выполненных работ можно уже сразу после ремонта. Если начать движение на вывернутых в сторону колёсах, и никакого треска, скрипа и шума не будет, значит ремонт был вами произведён правильно и автомобиль может безопасно эксплуатироваться дальше.

Признаки неисправности шруса

Первыми признаками неисправной гранаты, являются хрусты в районе переднего колеса на вывернутых колёсах при начале движения. Когда неисправность запущена сильно, шум появляется при менее значимых нагрузках.

Пыльник начинает «репаться»

Выбор шруса

ШРУС в оригинальной упаковке. Обычно внутри упаковки граната производства ВИС

Среди владельцев автомобиля не сложилось единого мнения, по выбору той или иной марки шарнира равных угловых скоростей, однако выделяются явные лидеры:

• ВИС.
• GNK.

  Оригинальная упаковка ШРУСа GNK

  Внутри упаковки ШРУСа GNK — пыльник, шрус, хомуты

  Внешний ШРУС GNK установлен

• GLO.

Можно ли диагностировать неисправности гранат самостоятельно

Так как граната – это простой шарнир, то он может легко выйти из строя. Принцип его работы очень схож с работой подшипника – две поверхности, между которыми расположены шарики из прочного металла. Отличие в том, что на поверхностях вырезаны канавки, за счет которых можно изменить положение ведущей полуоси относительно ведомой. Если взять бывший в употреблении ШРУС, то можно руками без особых усилий вращать две полуоси, посмотреть, как происходит работа узла. На новом провернуть их не получится, так как зазоров нет и нужно прикладывать большие усилия для поворота.

На шарнир действует сразу несколько сил. Во-первых, при движении передается крутящий момент от КПП к колесу. Во-вторых, взаимное расположение полуосей постоянно меняется, так как вы при движении вращаете руль или наезжаете на неровную поверхность. И всегда в механизме присутствует трение, которое разрушает его. В каком-то месте может появиться выработка, вследствие этого происходит увеличение зазора между поверхностями и становятся слышны посторонний треск и шум.

Тот, кто имеет опыт эксплуатации переднеприводного автомобиля, знаком с тем, как проверить ШРУС и со звуками, который он издает при поломке. Первым звоночком того, что необходима замена гранат, является появление такого рода шума во время резкого ускорения, переезде препятствий, а также при повороте. Но если хруст слышен даже при прямолинейном движении, то это говорит о том, что необходимо срочно менять ШРУСы и эксплуатация автомобиля в таком состоянии не просто нежелательна, но даже опасна.

К сожалению, многие симптомы неисправностей гранат очень схожи, например, с симптомами поломки шаровой или рулевого наконечника. Поэтому следует лишний раз удостовериться в правильности диагноза. Так, наличие малозаметных рывков в момент трогания с места, явно указывает на поломку шарниров. Наличие значительного люфта вала между ШРУСами можно определить, если вывесить колесо и попробовать подвигать его в разных плоскостях. Если люфт имеется, то ШРУС пришел в негодность и его следует заменить.

Замена ШРУСа на Калине

Для начала необходимо вывесить колесо. Перед тем как поставить автомобиль на домкрат необходимо сорвать болты крепления колеса и ступичную гайку. С помощью воротка и головки на 30 срываем гайку ступицы. Для этого лучше нарастить вороток (например металлической трубой подходящего диаметра). Колесные болты откручиваем балонником. После того как мы снимем колесо и гайку перед нами предстанет следующая картина:

Теперь нужно открутить 2 болта крепления нижней шаровой к поворотному кулаку. Откручиваются они с помощью трещетки или воротка и головки на 17.

На этом фото у нас снят тормозной суппорт. Вместе с процедурой замены ШРУса мы заменили тормозные колодки. Вам снимать суппорт не обязательно.

После того, как мы открутили шаровую от поворотного кулака у нас открывается доступ к ШРУСу. Теперь аккуратными ударами по ШРУСу(в место где находилась ступичная гайка) через подкладку, что бы не повредить резьбу, аккуратно выбиваем ШРУС из ступицы. Для удобства можно вывернуть колеса.

Далее снимаем пыльник. Для этого надо снять хомуты и сдвинуть пыльник к КПП.

После этого необходимо снять сам ШРУС. Если у Вас есть съемник, воспользуйтесь им. Если съемника нет, то аккуратными ударами молотка сбивайте гранату с полуоси. У нас не было съемника и мы сбивали ШРУС молотком. Если ШРУС «засел» намертво и не сдвигается с места, то нужно будет разбивать сеператор. Аккуратными ударами молотка, желательно положив на сепаратор тряпочку(он легко колется и осколки могут разлетется по всему гаражу или попасть в глаза) наносите удары, вращая ШРУС(Для тех, кто не понял куда наносить удары — наносить их надо в то место, где находятся сами «шарики» шарнира, нам надо разбить этот самый шарнир). Внутренняя часть сепаратора останется на полуоси. Что бы ее снять надо предварительно снять стопорное кольцо:

После этого можно окончательно снять пыльник. Теперь перед нами педстала «голая» полуось:

Процесс демонтажа на этом заканчивается и начинается прцесс подготовки и установки нового ШРУСа. Для начала открываем упаковку с новым ШРУСом. Мы приобрели ШРУС фирмы GLO, но можно использовать другую фирму. У нас в коробке был сам ШРУС, новый пыльник, смазка и хомуты(хомуты ленточные, без застежек, не очень удобные)

Для начала надем пыльник на полуось. Для этого могут понадобиться значительные усилия. Можно добавить на полуось немного смазки, для облегчения задачи.

После этого добавим смазки в сам ШРУС:

И выдавливаем остатки в пыльник:

Теперь устанавливаем ШРУС на место. Для того что бы он сел на свое место, наносим легкие удары молотком(через доску или другую подкладку, что бы не повредить резьбу. После того, как граната встанет на свое место, одеваем на нее пыльник, хомуты Далее застегиваем их, предварительно, выпустив воздух из пыльника.

Новый ШРУС установлен. Осталось собрать все на место и автомобиль снова готов к эксплуатации. Сборка происходит в обратном порядке и никаких сложностей с ней возникнуть не должно.

Вся работа заняла у нас не больше 1,5 часов. Из них около 30 минут танцев с ликвидацией сепаратора. Если у Вас есть съемник или ШРУС снимется без разламывания сепаратора, то вполне можно уложиться за час.

Теперь Вы знаете как заменить ШРУС на Ладе Калине. Всего наилучшего и удачи Вам на дорогах!

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Новый внутренний ШРУС

• Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
• Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
• Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Переднеприводные автомобили неспроста полюбили автомобилисты во всем мире. Чаще всего в них используют подвеску типа Макферсон – очень простую и надежную конструкцию, которая прослужит много лет верой и правдой и не потребует серьезных затрат на обслуживание. В зависимости от состояния дорог и агрессивности езды, правда, периодически придется менять некоторые узлы, например, шаровые или подшипники на ступицах. А сайлентблоки и рычаги выходят из строя намного реже. Это и нравится большей части автовладельцев – машина должна ездить, а не стоять в ремонте.

Но есть в переднеприводных автомобилях и уязвимые места, примером может послужить шарнир равных угловых скоростей, в народе его прозвали «гранатой» из-за визуального сходства, также можно встретить сокращение – ШРУС. Для их производства используются только высокопрочные сплавы, на рабочие поверхности наносятся разнообразные напыления, а оригинальная смазка должна обеспечивать работу узла очень продолжительное время. Но на практике оказывается, что вечного нет ничего, гранаты тоже ломаются, причем даже на абсолютно новых автомобилях, которые только покинули конвейер. Поэтому если возникли подозрения о неисправности, необходима скорейшая проверка ШРУСа.

Как заменить пыльник ШРУСа на Лада Калина?

Замену пыльника мы будем производить на снятой полуоси, это упростит и ускорит рабочий процесс.

1. Ставим машину на ровной поверхности, затягиваем ручник и кладем под задние колеса клинья или что-то похожее для того, чтобы машина не покатилась.

2. Берем «баллонник» и приступаем к снятию колеса. Не спешите домкратить машину, сорвите болты пока машина стоит на четырех точках. После этого можете поддомкратить одну сторону, с которой будет производиться работа. На домкрате работать опасно, поэтому подстрахуйтесь и поставьте под машину колодку или металлический козел.

3. Используя плоскую отвертку, поддеваем защитный колпачок и снимаем подкрылки (если таковые имеются).

4. Под сливное отверстие коробки переключения передач подставляем тару, откручиваем пробку и сливаем трансмиссионное масло.

5. Дальше необходимо открутить два болта крепления, которыми шаровая крепится к поворотному кулаку.

6. Теперь необходимо открутить ступичную гайку. Чтобы это сделать, нужно зафиксировать ступицу, для этого достаточно нажать на педаль тормоза. Если вам некому помочь, используйте какую-нибудь приспособу, которая будет давить на тормоз вместо помощника.

7. Достаем упорную шайбу, после чего выворачиваем колеса в крайнее положение (все зависит от того с какой стороны происходит замена) и выдавливаем наружный ШРУС из ступицы. Чтобы приводной вал не упал, его лучше подвесить при помощи куска проволоки.

8. Используя монтировку, одной рукой выпрессовываем внутренний ШРУС из коробки, а второй рукой придерживаем сам приводной вал.

9. Возьмите приводной вал и зафиксируйте его в тисках, затем при помощи отвертки снимаем старые хомуты и срезаем старые пыльники (если они испорчены). Если же пыльники в порядке и будут установлены обратно срезать их не нужно.

10. Дальше, при помощи молотка и наставки из мягкого металла или дерева, сбейте наружный, а также внутренний ШРУСы с приводного вала.

11. Используя промывочную жидкость (керосин, бензин и т. д.), промойте «гранату» и проверьте состояние ее деталей. Если во время проверки вы не обнаружили ничего подозрительного (нарушение симметричности, люфт, выработка трещины и т. д.), можно приступать к установке новых пыльников на вал.

12. Одеваем пыльники аккуратно, чтобы не порвать, затем заполняем корпус наружного ШРУСа специальной смазкой, после чего устанавливаем его приводной вал. Затем набиваем шарнир до характерного щелчка.

13. Далее при помощи щипцов сжимаем хомут на пыльнике, с одной стороны. Чуть сжимаем пыльник, чтобы выпустить воздух, после чего затягиваем хомут пыльника, с другой стороны.

14. Замените стопорное кольцо внутреннего ШРУСа и смажьте его шлицы графитовой смазкой, после чего аккуратно установите шарнир в корпус КПП.

15. Фиксируем вал в полуосевой шестерне, для этого берем деревянный брусок, ставим на приводной вал и бьем по бруску молотком вдоль оси приводного вала.

Дальнейшая сборка выполняется в обратной последовательности.

Первым делом ставим машину на ручной тормоз (или устанавливаем противооткаты). Затем срываем колесные болты и ступичную гайку. Последняя может не подаваться, поэтому используем удлинитель. Далее устанавливаем машину на домкрат, поднимаем ее переднюю часть и снимаем колесо. Затем находим два болта, что крепят гранату к поворотному кулаку.

Теперь выкручиваем руль в крайнее положение (чтобы диск выглядывал из колесной арки). Оттягиваем поворотный кулак вместе с амортизационной стойкой. Далее извлекаем наружную часть ступицы с внешней «гранатой». Если она туго идет, можно использовать молоток. Но бить нужно через деревянный брусок, иначе деталь сильно повредится.

Дальше (если это внешний шарнир) извлекаем старый пыльник и хомут. Теперь нужно доставать саму «гранату» из ступицы. Для этого можно воспользоваться съемником либо проводить удары молотком по ШРУСу. При этом нужно вращать его полуоси.

В случае если предполагается замена внутренней «гранаты» на «Калине», все операции проводятся аналогичным образом. Единственное – деталь вынимается из коробки при помощи монтировки, без ударов молотком.

[править] Плашка

>В этой статье мы описываем само явление лады калины, а не составляем списки её преимуществ и недостатков. Ваше мнение о кузове, двигателе, подвеске, лакокрасочном покрытии и прочем здесь никому не интересно

Пиздец, кто плашку ставил? Статья написана человеком соснувшим выхлоп этой колины аж по самый дифференциал. Какой баттхерт? Да калиновод от этой статьи оргазмический инфаркт схватит.

нихуясебе! ты уж пиши облюбована не нищебродами, а долбоебами! ибо стоимость экспоната около ~10000$ на которые у нас в далеком (зауральном) замкадье можно невозбранно взять охуительную праворукую япошку б/у что намного православнее

в каком месте это биодизайн, окститесь. фиеста и говнофокус тоже что ли биодизайн?

И объясни, на кой хрен вставлять слово «суть» куда ни попадя?! Вот этим: «ее собирают на суть новом заводе» ты что хотел сказать?

Сама ягода калина-горько-кислая.А вот варенье из неё-крайне доставляющее.Только овер9000 косточек мешают,но сама мякотка,а особенно сироп-вне конкуренции.Так что не только как слабительное можно использовать.

Где описание страшных историй про руль-терминатор? Где эпический срач между владельцами 1,4 и 1,6? Где капиталка на пробеге 5000 у особо упоротых владельцев 1,6, которые захотели тишины? Ничего нет! Нет годных советов по приведению автомбиля в боевую готовность. Одни лишь стебки и смехуечки.

Батареи размещались в полу!

У машины было два багажника, причем в передний можно было поставить бензин-генератор.

Че за бредо-картинка укороченной калины? Это вообще ни разу не калина, а опытный образец «Ока-3», так что картинку нафиг!

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

• Поставить колеса машины ровно.
• Вывесить одно из передних колес с помощью домкрата.
• Поставить машину на ручной тормоз и нейтральную передачу.
• Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
• Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
• Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
• Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
• Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

Определение хруста от наружного ШРУСа

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Осмотр деталей и диагностика

Для того чтобы осмотреть все составляющие ШРУСа, их следует тщательно промыть теплой водой. Для этого следует вооружиться тазом и мягкой щеткой.

Выявить неисправности деталей при помощи их визуального осмотра достаточно просто. Канавки размером больше одного мм, углубления, черные точки – все это признаки износа внутренних поверхностей ШРУСа.

Особое внимание нужно уделить осмотру сепаратора. Если между торцами и окнами имеются сколы или трещины, ШРУС однозначно требует замены

Если какие-либо повреждения отсутствуют, механизм можно собирать. Но для начала необходимо заполнить шарнир специальной смазкой, это предотвратит возможность преждевременного износа составляющих частей.

Как снять ШРУС

Для того чтобы провести более подробный осмотр механизма и выявить точную причину поломки, необходимо отсоединить от авто всю конструкцию. Лучше всего для этого подойдет яма либо достаточно высокая эстакада. После подготовки места для ремонта выполняются следующие действия:

• откручиваются все крепежные болты;
• ШРУС снимается с посадочного места;
• при помощи большой отвертки либо монтировки шарнир снимается с посадочного места;
• шарнир отсоединяется от вала, для этого отстегивается стопорное кольцо и хомуты;
• пыльник выворачивается в сторону или отодвигается;
• шарнир снимается при помощи молотка, руками, как правило, сделать это невозможно;
• ШРУС тщательно промывается теплой водой.

На заметку!

Шарниры равных угловых скоростей, которые продаются в магазине комплектами, имеют в своих наборах сразу смазку, пыльник и все необходимые хомуты

Обратите на этот факт особое внимание, дабы не переплачивать за дополнительные запчасти и аксессуары

Доводилось поменять уже не один шрус. С первым конечно пришлось повозиться пару часов, так как не знал особо всех тонкостей, ну а последующие менял уже практически с закрытыми глазами.

Покупал гранату на калину. В сборе идет сама граната, пальник и хомуты. Поменять можно за час не торопясь, можно и быстрее. Но куда торопиться в таком деле.

Post Views:
2 627

Причины поломки

Зная основные причины для выхода внутренней гранаты из строя, можно предотвратить данную ситуацию хотя бы частично, так как в большинстве случаев виноват в ней сам водитель. Вот список наиболее распространенных проблем, вызывающих неисправность механизма:

1. Внутри детали должно находиться определенное количество специального смазочного материала. Плохое качество смазки или ее отсутствие приводит к повышенному износу внутренних поверхностей.
2. Низкое качество металла, в сборке были использованы поддельные комплектующие.
3. Поврежденный пыльник и его несвоевременная замена. В результате чего вовнутрь гранаты может попадать пыль, мусор или влага.
4. Плохое качество дорог, агрессивные повреждения автомобиля вследствие постоянной езды по ним.
5. Несвоевременная замена запасных частей для ШРУСа.

Подведем итоги

Большинство комплектов ШРУС, реализуемых продавцами в специализированной сети автомобильных товаров для автомобилей LADA Kalina, сразу включают в свой состав потребное количество смазки и пыльник с хомутами. На этот аспект рекомендуем обратить взор, дабы уберечься от переплаты во время приобретения.

Внутренний ШРУС – один из важнейших механизмов в трансмиссионной системе. Его назначение – передача крутящего момента от трансмиссии непосредственно на передние колеса. Данной деталью оснащается большинство современных переднеприводных авто, при этом каждый привод оснащен двумя ШРУСами: внутренними и передними.

Выход из строя этой небольшой детали при несвоевременном устранении неполадок может привести к износу и повреждению остальных важных частей трансмиссии. Для предотвращения столь неприятной ситуации автовладелец должен знать:

• признаки неисправности ШРУСа;
• основные методы диагностики.

А также уметь при необходимости заменить поврежденный механизм на новый. Для этого не требуется большой опыт в ремонте автомобилей, потому при желании справиться с задачей сможет практически каждый, кто уверенно держит в руках гаечный ключ. Далее, будут описаны особенности замены внутреннего ШРУСа.
