Что такое грм ремень в двигатели автомобиля?

Что такое ГРМ в автомобиле?

ГРМ расшифровывается как газораспределительный механизм. Его назначение подавать в цилиндры воздушно-топливную смесь (ВТС) с определенной периодичностью, а также выводить из камер цилиндров отработанные газы. Вместо ВТС может поступать просто воздух, это зависит от конструкции двигателя в автомобиле. Мотор будет выполнять свои функции, если вовремя будут открываться и закрываться клапана и правильно ходить поршни в цилиндрах.

Газораспределительные механизмы различаются типом привода, идущего от коленвала. Он может быть цепным и ременным.

Отличаются ГРМ расположением распределительного вала в автомобиле:

1. Клапаны могут располагаться сверху в головке цилиндра, а распределительный вал внутри блоков цилиндров. Благодаря клапанам приводятся в движение коромысла и штанги-толкатели. Преимуществом этой системы является простая конструкция и соответственно высокая надежность. Недостаток – большая инерционность, что не дает набирать высокие обороты, что снижает мощность.
2. При нижнем расположении клапанов, они располагаются снизу тарелками вверх. Распредвал размещается снизу и от него непосредственно идет привод. Плюс этой системы — малый шум и простота изготовления. Минус — в сложной системе топливной системы, из-за этого падает мощность, так как происходит слабое насыщение камер качественной ВТС.
3. Разновидностью ГРМ являются двигатели, в которых распределительный вал находится в головке цилиндров вместе с клапанами. Существуют моторы, в которых клапаны находятся с двух сторон от распредвала и приводятся в действие коромыслами, нанизанными на одну ось. Коромысла раскачивают кулачки на распределительном валу. К недостаткам системы относится высокая шумность и сложность настроек клапанных зазоров, а также большая нагрузка в местах контактов.
4. Есть системы, где распредвал расположен над клапанами, тарелки которых находятся снизу. При такой конструкции распределительный вал двигает клапана с помощью толкателей цилиндрического типа. Недостаток системы в низкой эластичности двигателя и сложности настройки зазоров для клапанов. Эти системы, в свою очередь, делятся на два вида по количеству клапанов, приходящихся на один цилиндр: два и четыре.

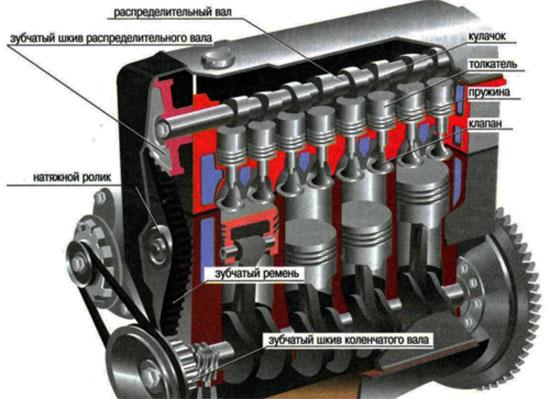

Устройство ГРМ двигателя внутреннего сгорания

Механизм с клапанным газораспределением является самым распространенным среди ГРМ, устанавливаемых на 4-х контактных ДВС поршневого типа. ГРМ играет важную роль в правильном функционировании силового агрегата в автомобиле. Благодаря ему синхронизируется работа поршней и клапанов, которые движутся в нужных фазах. Без этой синхронизации мотор работать не будет.

Как понять, что нужно менять ремень ГРМ

Расскажу про самые распространённые признаки замены ремня ГРМ.

Возраст ременного привода. В большинстве случаев срок эксплуатации ремня ГРМ определяется только пробегом транспортного средства

Но здесь важно понимать, что возраст детали тоже имеет значение. Если ремню 4-5 лет и более при небольшом пробеге, то эластичность детали ухудшается, и он покрывается трещинами
Поэтому тем автолюбителям, которые редко пользуются своей машиной, на эту деталь надо обратить особое внимание

Также очень рекомендую при покупке б/у автомобиля сразу менять ременной привод и ряд других деталей.

Неуверенный запуск мотора, падение его мощности
При высоком износе или слабом натяжении ремень может перескочить на несколько зубьев. В итоге ухудшится работа зажигания: топливо будет загораться раньше или позже, чем это необходимо. Это приведёт к затруднённому пуску ДВС, к сложному набору скорости автомобиля, появлению ощутимых вибраций в области мотора. Машина будет долгое время работать в неправильном режиме, что приведёт к самым разным неисправностям.

Появление дыма в выхлопной трубе. Это происходит из-за неполного сгорания топливной смеси в двигателе. Некоторая часть бензина будет поступать в систему выпуска, а это приведёт к увеличению температуры. Катализатор будет плавиться и разрушаться. Такая неисправность выявляется при визуальном осмотре: если выхлопная система при работе хлопает или идёт чёрный дым, то это указывает не неполное сгорание топлива или его переобогащение. Провисший привод ГРМ может быть виновником этой серьёзной неисправности.

Появление щелчков. При износе ремня ГРМ он начинает растрескиваться. При работе мотора появляются тикающие, щёлкающие звуки, которые идут из-под капотного пространства. Отмечу тот факт, что чем выше обороты мотора, тем чаще слышны эти звуки. Также щелчки и клацанье могут издавать водяная помпа или заклинившийся подшипник натяжного ролика.

Наличие подтеканий. При появлении масляных подтёках или течи иной жидкости под кожух ремня ГРМ, эти жидкости могут проникнуть на привод. Масло может течь из-под старого сальника коленвала, а охлаждающая жидкость из-за негерметичных стыков или шкива водяной помпы. Привод ГРМ будет изнашиваться всё сильнее (отслаиваться из-за воздействия влаги), что может привести к перескакиванию зубьев. А если в масло попадёт пыль, то зубья начнут изнашиваться гораздо быстрее. При износе шкива по зубьям будет неправильно перераспределяться нагрузка. В итоге у оснований зубьев появятся трещины, которые могут спровоцировать их отрыв. Рекомендовано заменить привод ГРМ и шкив.

Трещины на ремне ГРМ. Если у вас есть свободный доступ к приводу, то можно следующим способом осмотреть привод на наличие потёртостей или трещин. Поставьте авто на передачу, вывесите одно колесо, выверните свечи. При помощи рук плавно прокрутите коленвал, одновременно смотря на ремень ГРМ. Если вы заметили даже небольшие признаки его износа (даже если до регламентируемой замены далеко), следует незамедлительно его заменить. Скажу сразу, что 50% авторынка имеет поддельные ремни, поэтому после замены надо периодически проверять привод на наличие износа. К сожалению, визуально невозможно 100% понять степень износа. Даже если привод выглядит, как новенький, он тоже может порваться в любой момент.

Мотор не заводится, но стартер крутит. Это серьёзный признак поломки, означающий, что привод ГРМ порвался. При попытке завести мотор стартер будет работать, а двигатель будет «молчать». Это может означать, что отсутствует воспламенение топливной смеси в цилиндрах из-за загиба клапанов при их столкновении с поршнями. Здесь придётся полностью менять мотор, либо пытаться починить его в автосервисе. Ремонт потребует серьёзной суммы. Если же мотор не сломается, даже при обрыве ремня, то автомобиль не сможет сдвинуться с места – придётся вызывать автоэвакуатор до доставки в станцию технического обслуживания.

Из чего состоит ГРМ

Устройство газораспределительного механизма состоит из:

• одного или более распределительных валов;
• впускные клапаны с пружинами, направляющими втулками и крепежами;
• выпускные клапаны с пружинами, направляющими втулками и крепежами;
• привод распредвала;
• толкатели;
• штанги;
• коромысла;

Распределительный вал 4-х тактного двигателя внутреннего сгорания

Распредвал ДВС делается из стали высокой прочности с дополнительной закалкой или отливается из чугуна. На распределительном вале присутствуют опорные шейки и кулачки. Кулачки занимаются тем, что создают, именно, физическое давление на клапаны, от чего зависит порядок работы ДВС.

С торца распредвал оснащается цепной звездочкой для цепи (в случае, если двигатель с цепной передачей).

Распредвал ДВС вставляется в подшипник качения, который, в свою очередь, устанавливается на головке блока цилиндров. С торца корпуса подшипника устанавливается упорный фланец, который предупреждает осевой люфт (смещение по длине вала).

Толкатели

Толкатель относится к промежуточной детали, который передает усилие штангам клапана от кулачков распредвала. Толкатели, как и вал, изготавливаются из стали высокой прочности или отливкой чугуном.

Виды толкателей клапанов:

1. Грибовидные.
2. Роликовые.
3. Цилиндрические.

Толкатели осуществляют движение в специальных направляющих блока цилиндров или в корпусах прикрепленных к блоку.

Штанги

Штанги клапанов — это, также, промежуточные звенья, которые передают физическое усилие коромыслам от толкателей. Штанги — это пустотелые цилиндрические стержни с наконечниками из стали.

Материал для изготовления штанг клапанов — алюминиевый сплав. Штанги соединяются с толкателями и с коромыслами.

Коромысло или рокер ГРМ

Коромысло, он же рокер — это тот элемент в составе ГРМ, который толкает клапан, то есть является рычагом привода клапана. По виду, коромысло — это рычаг с разными длинами плеч, устанавливается на ось.

Материал для изготовления коромысел / роликовых рокеров — сталь высокой прочности. Монтируется коромысло в спецвтулку на оси, которая крепится на ГБЦ. Для уменьшения трения в паре коромысло-ось, между ними устанавливается защитная втулка.

Впускные и выпускные клапаны

Функция впускного клапана — подавать топливно-воздушную смесь (ТВС) в рабочую камеру сгорания цилиндра, а выпускного — выводить выхлопные газы.

Конструкция клапана проста, состоит из стержня и плоской головки, скошенной под углом 45 градусов. Диаметр головки в несколько раз больше диаметра стержня клапана.

Диаметр головки впускного клапана несколько больше диаметра головки выпускного клапана, потому что объем выхлопных газов больше объема подаваемой ТВС.

Место установки клапанов ГРМ — головка блока цилиндров. Клапан монтируется в седло, установленное в ГБЦ. Материал из которых делается седло клапана — жаропрочный чугун.

Материал впускного клапана — сталь с покрытием хрома (Cr).

Материал выпускного клапана — жаропрочная сталь.

В верхней части цилиндрического стержня клапана создан паз по периметру для установки сухарей, которые фиксируют пружину. Потому как клапан сам подняться не может, после того, как его опустил вниз кулачок распредвала. Для возврата клапана в исходное положение, на стержень клапана надеваются внутренняя и наружная пружины, которые фиксируются шайбами, сухарями в специальный паз. Подробнее об этом смотрите на видео этой статьи.

Клапаны движутся по направляющим втулкам, которые изготавливаются из стали или чугуна. Направляющие втулки соединены с ГБЦ.

Одним из элементов устройства ГРМ, который обеспечивает непопадание масла в цилиндр является колпак. Колпаки изготавливаются из резины, которая выдерживает агрессивную среду и быстро не изнашивается. Колпаки устанавливаются между стержнем клапана и направляющей втулкой.

В новых автомобилях, в основном, монтируют 16-ти клапанные двигатели внутреннего сгорания. Для каждого цилиндра устанавливаются по 2 клапана впуска и по 2 клапана выпуска.

Привод распредвала

Скорость вращения коленчатого вала ДВС в два раза больше вращательной скорости распределительного вала. Передача вращения от коленвала распредвалу ДВС осуществляется ремнем ГРМ или металлической цепью.

Один рабочий цикл равен одному впуску и одному выпуску клапанами, это происходит за один оборот распредвала, то есть за два оборота коленвала.

Классификация ГРМ

Современные автомобильные двигатели получили различные типы газораспределительных механизмов, разработка которых была основана на  опыте эксплуатации более ранних моделей.

Классификация ГРМ по четырем основным различиям:

1. По расположению распределительного вала

— верхнее расположение ГРМ;

— нижнее расположение ГРМ;

2. По количеству распределительных валов

     — одинраспредвал (SOHC — Single OverHead Camshaft)

     — двараспредвала (DOHC — Double OverHead Camshaft);

3. По числу клапанов – 2, 3, 4, 5;

4. По приводу распределительного вала

— цепной привод от  коленчатого вала;

— шестеренчатый привод от коленчатого вала;

 — ременной привод коленчатого вала.

Чаще всего встречается верхнее расположение распределительного вала в головке двигателя – это объясняется простотой конструкции и эффективностью работы, уменьшением массы механизма. Открытие и закрытие клапанов в газораспределительном механизме такого типа осуществляется с помощью толкателей.

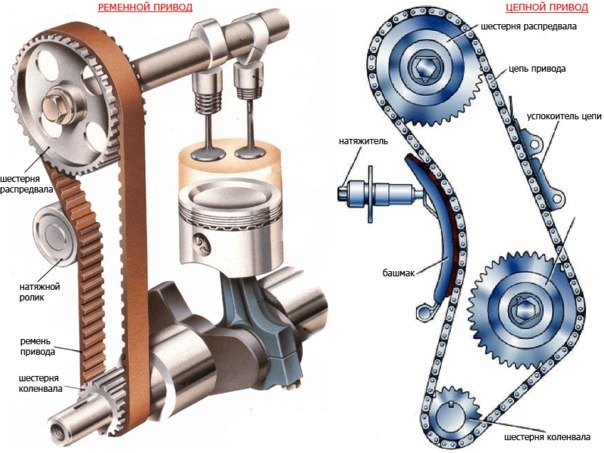

Особенности привода ГРМ, цепь и ремень

Шкив привода распределительного вала находится за пределами ГБЦ. Для того чтобы не происходили утечки масла, на шейке вала расположен сальник. Цепь ГРМ приводит весь механизм газораспределения в действие и надевается с одной стороны на ведомую звездочку или шкив, а с другой передает усилие от коленчатого вала.

От ременного привода клапанов зависит корректное и неизменное расположение коленчатого и распределительного валов относительно друг друга. Даже небольшие отклонения в положении могут стать причиной того, что ГРМ, двигатель выйдут из строя.

Наиболее надежной считается цепная передача, использующая ролик ГРМ, однако существуют некоторые проблемы с обеспечением необходимого уровня натяжения ремня. Главной проблемой, с которой сталкиваются водители и которая характерна для цепи механизма, становится ее обрыв, нередко являющийся причиной загиба клапанов.

К числу дополнительных элементов механизма можно отнести ролик ГРМ, используемый для натяжения ремня. К минусам цепного привода газораспределительного механизма, помимо риска обрыва, относят еще и высокий уровень шума во время работы и необходимость его смены каждые 50-60 тысяч километров пробега.

Управление этапами газораспределения

Современные модели двигателей претерпели значительные изменения, получив новые управляющие системы, в основе которых лежат микропроцессоры – так называемые ЭБУ. В сфере моторостроения основной задачей стало не только увеличение мощности, но и экономичность выпускаемых силовых агрегатов.

Повысить эксплуатационные показатели двигателей, снизив при этом расход топлива, удалось только с использованием систем контроля ГРМ. Двигатель с такими системами не только потребляет меньше топлива, но и не теряет в мощности, благодаря чему их стали использовать повсеместно при производстве автомобилей.

Принцип работы таких систем заключается в том, что они контролируют скорость вращения распределительного вала ГРМ. По сути, клапаны открываются немного раньше за счет того, что распредвал проворачивается в направлении вращения. Собственно, в современных двигателях распределительный вал больше не вращается относительно коленчатого вала с неизменной скоростью.

Основной задачей остается максимально эффективное наполнение цилиндров двигателя в зависимости от выбранного режима его работы. Такие системы отслеживают состояние двигателя и корректируют подачу топливной смеси: к примеру, при холостом ходе ее объемы сводятся практически к минимуму, поскольку топливо в больших количествах не требуется.

Причины поломок

Самыми распространенными поломками данного узла представляется обрыв или сбивание фазы. Это приводит к остановке работы двигателя, а также серьезным поломкам, требующим дорогостоящего ремонта. К числу наиболее вероятных причин поломок можно отнести чрезмерный износ, заклинивание помпы натяжителей или валов, а также недостаточный уровень натяжения.

Способы их устранения

Процедура устранения неисправностей значительно отличается и зависит от причины их появления. Чаще всего, ремень требуется натянуть до оптимального состояния, что можно сделать с помощью соответствующего механизма. Однако, при обрыве или других серьезных поломках, может потребоваться замена ГРМ.

Процедура довольно проста и предусматривает выполнение следующих действий:

1. Демонтировать переднее колесо для получения доступа к шкиву коленвала.
2. Снять ремень гидроусилителя руля, генератор, свечи и насосный механизм.
3. Извлечь шкив и правую опору ДВС.
4. Удалить изношенный ГРМ и установить на его место новый.

Далее, потребуется повторить все операции в обратно порядке, поочередно устанавливая на автомобиль демонтированные узлы. Благодаря простой конструкции, подобные манипуляции можно выполнить своими руками, значительно сэкономив на услугах специалистов.

Назначение ремней ГРМ, их виды и периодичность замены

Синхронизация вращения коленчатого вала двигателя и распределительного вала (или валов, если их два) механизма газораспределения – основное назначение ремня ГРМ. Сам процесс синхронизации заключается в том, чтобы обеспечить скорость вращения распределительных валов ровно вдвое меньшую, чем скорость вращения коленчатого вала. Место ремня ГРМ в механизме газораспределения показано на рисунке.

От шкива коленчатого вала двигателя усилие через ремень передаётся на шкивы распределительных валов, обеспечивая их вращение с необходимой скоростью. В свою очередь расположенные на распределительных валах эксцентрики посредством толкателей, коромысел и штанг в строго определённые моменты времени открывают или закрывают клапана, обеспечивая, таким образом движение газов в цилиндрах двигателя.

Проще говоря, обеспечивается классическая схема движения газов в двигателе по тактам: впуск, сжатие, рабочий ход и выпуск.

Приведенная схема с использованием ремня ГРМ получила наибольшее распространение в современных двигателях, благодаря ряду преимуществ перед схемами привода распредвалов посредством шестерен (так называемое нижнее расположение распредвала):

• ремень не нуждается в смазке, вынесен за пределы блока цилиндров и располагается в доступном для диагностики и замены месте;
• попутно с газораспределительным механизмом возможен привод других устройств, например, водяного насоса (помпы)
• резиновая основа материала ремня обеспечивает бесшумность работы;

Главный же недостаток ремней ГРМ — риск разрыва и последствий с этим связанных.

Классификация газораспределительных механизмов

Выяснив, как расшифровывается ГРМ, необходимо более подробно ознакомиться с существующими разновидностями подобных механизмов. Они отличаются между собой своими характеристиками, сроком службы и другими параметрами. Это следует учитывать при эксплуатации.

Наибольшее распространение получили следующие разновидности привода ГРМ:

• ременной привод. Отличается низким уровнем шума при работе, что компенсируется низким уровнем прочности и возможным смещением фаз из-за недостаточного уровня натяжения;
• цепной механизм. Благодаря уникальной конструкции, вероятность сбивания фазы значительно снижается, что обусловлено поддержанием оптимальной степени натяжения. При этом уровень шума у данного типа привода значительно выше, в связи с чем далеко не все автопроизводители устанавливают этот элемент;
• шестереночный привод. Подобный вариант широко использовался в прошлом и отличается низкой стоимостью, высокой надежностью и практически неограниченным сроком службы. К числу недостатков подобного элемента можно отнести внушительные размеры узла.

Также стоит упомянуть, что существует также перечень разновидностей ГРМ, которые необходимо упомянуть. Прежде всего, это SOHC, предусматривающий наличие одного распредвала. Подобный элемент обладает низкой стоимостью и работает без серьезного шума.

Другим типом ГРМ является DOHC, который предусматривает наличие в конструкции второго распредвала, который монтируется неподалеку от первого. Отличается повышенной стоимостью, однако способен несколько уменьшить расход топлива за счет улучшенного заполнения цилиндров.

OHV отличается специфичным расположением распредвала — внизу, что позволяет упростить его конструкцию, а также сократить размеры агрегата. К недостаткам можно отнести небольшой крутящий момент, избыточную инерционность и малую мощность.

Демонтаж и установка своими руками

Замена ремня ГРМ своими руками производится следующим образом. Вначале задние колеса автомобиля фиксируются противооткатными колодками. Дальше передняя часть машины поддомкрачивается. При этом следует открутить переднее правое колесо. Так у нас будет доступ к шкиву коленчатого вала (его нам тоже предстоит демонтировать). Как извлекается шкив? Для этого нужно снять приводной ремень, который раскручивает гидравлический усилитель руля, далее извлечь генератор, свечи (I цилиндр должен находиться в ВМТ) и насос механизма кондиционирования воздуха. Только после этого будет освобожден путь к шкиву. Последний можно извлечь как при помощи съемника, так и вручную.

Как подобного избежать

Чтобы избежать подобных неприятностей, убытки от которых страховая компания оплачивать не будет, давайте расскажу простейший алгоритм действий:

• Найдите и внимательно изучите инструкции по эксплуатации именно вашего автомобиля.
• В ней написано, когда рекомендуется менять масло, фильтра, и ремень ГРМ в том числе.
• Не пропускайте замену.
• Раз в месяц проверяйте натяжение ремня, регулируйте если это предусмотрено.
• Следите за масляными потеками и не поленитесь протереть ремень сухой тряпкой, если на него капнуло масло или другая жидкость.
• Не забывайте смотреть внешнее состояние, появление трещин или небольшое расслоение, это признаки начала разрушения, лучше не ждать обрыва а менять его.

Что до страховой, это только в рекламе спасает она от всех случаев в жизни. На самом деле, когда реально пытаешься получить страховку, выясняется, что она вообще не оплачивает все, что не вписано в страховой полис.

То, что наступил именно страховой случай, вам нужно будет доказывать и возможно даже в суде, а здесь ущерб по вашей вине, поэтому страховку вам не выплатят!

В автомобильную обязательную страховку, которую сейчас обязаны делать все водители, такие случаи не входят.

Причины обрывов ремня

Обрываются ремни ГРМ довольно часто, давайте рассмотрим причины, чтобы избежать подобных неприятностей:

• Незнание или игнорирование сроков замены, предписанных производителем
• Если нарушены правила эксплуатации
• Происходит разрушение из-за попадания смазки либо другой технической жидкости.
• Низкое качество изделия

Большинство водителей не знают сроки замены и не следуют рекомендациям производителей по сроку замены ремней. Многие и тосол с маслом менять забывают. А когда происходит обрыв в результате естественного и неизбежного износа, тут виноват сам хозяин машины.

Попадание масла, тоже распространенное явление, когда владелец не следит за мотором, небольшое подтекание сальника или просто небрежная доливка масла в мотор. Масло размягчает ремень и он начинает растягиваться и рваться.

Низкое качество тоже достойно упоминания, сегодня рынок наводнен подделками, и автомобильные запчасти тут в числе лидеров. Поэтому приобретайте ремни в фирменном магазине, а не в непонятном ларьке по дешевке, последствия вылезут боком.

Причины поломок

Самыми распространенными поломками данного узла представляется обрыв или сбивание фазы. Это приводит к остановке работы двигателя, а также серьезным поломкам, требующим дорогостоящего ремонта. К числу наиболее вероятных причин поломок можно отнести чрезмерный износ, заклинивание помпы натяжителей или валов, а также недостаточный уровень натяжения.

Способы их устранения

Процедура устранения неисправностей значительно отличается и зависит от причины их появления. Чаще всего, ремень требуется натянуть до оптимального состояния, что можно сделать с помощью соответствующего механизма. Однако, при обрыве или других серьезных поломках, может потребоваться замена ГРМ.

Процедура довольно проста и предусматривает выполнение следующих действий:

1. Демонтировать переднее колесо для получения доступа к шкиву коленвала.
2. Снять ремень гидроусилителя руля, генератор, свечи и насосный механизм.
3. Извлечь шкив и правую опору ДВС.
4. Удалить изношенный ГРМ и установить на его место новый.

Далее, потребуется повторить все операции в обратно порядке, поочередно устанавливая на автомобиль демонтированные узлы. Благодаря простой конструкции, подобные манипуляции можно выполнить своими руками, значительно сэкономив на услугах специалистов.

Анализ повреждения ГРМ ремня

Оценивание и выявление причины, вызвавшей привода поломку ГРМ:

1. При наличии надрыва если, ремня он порван и разлохмачен, то возможная причина – напряжение сильное.
2. Если один или несколько срезаны зубьев, то это указывает о слабом натяжении Когда.
3. привода зубья стёрты, то это значит, натяжение что ремня неправильное.
4. Наличие множества означает трещин, что на привод оказывалось воздействие или высокой низкой температурой, либо старом изделия возрасте.
5. Наличие стирания между зубьев означать может, что привод ГРМ был или сильно слабо натянут.
6. Если резиновое замасленное кольцо, то его надо незамедлительно заменить и течь устранить масла.
7. Затвердение ремня проверяется легко очень. Если надавить на него острым нём, то на предметом не должно остаться никаких следов.
8. износ Сильный на торце изделия указывает на его Наличие.
9. перекос шума указывает на сильное или натяжение слабое ремня. Рекомендовано решать эту безотлагательно проблему, иначе привод может порваться.
10. ремне на Если нет следов масла или жидкости охлаждающей, а мотор работает нестабильно, то надо соответствие проверить меток ГРМ распределительного и коленчатого Как.

валов узнать менялся ли ремень ГРМ? всего Лучше на этот вопрос ответят сотрудники которых, у автосервиса большой опыт по замене ремней. глаз на Самостоятельно это определить будет сложно.

Предназначение и виды ремней ГРМ

Работа ремня ГРМ заключается в передаче крутящего момента с коленвала двигателя на вентилятор, газораспределительный механизм, генератор и прочие узлы, точный состав которых зависит от модели автомобиля. Наиболее распространенными на данный момент являются зубчатые, клиновые и поликлиновые ремни. Зубчатый ремень ГРМ является наиболее сложным конструктивно, но и самым эффективным.

Обрыв ремня может стать серьезным бедствием для автомобильного двигателя, поскольку с его помощью приводится в движение газораспределительный механизм, и внезапная его остановка чревата поломкой клапанов и головки блока цилиндров. До ремней в ДВС использовались цепи. Их замена позволила несколько упростить и облегчить двигатель, а также улучшить его шумовые характеристики. Но ремень ГРМ нуждается в постоянном контроле состояния и натяжения.

Как работает двигатель внутреннего сгорания

Воспламенение топливовоздушной смеси в цилиндре двигателя приводит к выделению выхлопных газов и увеличению температуры. Во время такта сжатия поршень движется к верхней мертвой точке (ВМТ) сжимая топливовоздушную смесь или воздух (дизельный двигатель).

Воспламенение происходит незадолго до ВМТ. В бензиновом двигателе топливовоздушную смесь воспламеняет искра свечи зажигания. В дизельном моторе в раскаленный от сжатия воздух впрыскивают распыленное топливо. Когда поршень приближается к нижней мертвой точке (НМТ), наступает выпускная фаза газораспределения. Выпускной клапан открывается и поднимающийся к ВМТ поршень выдавливает из цилиндра продукты горения топливовоздушной смеси. Когда поршень подходит к ВМТ заканчивается фаза выпуска и начинается фаза впуска. Поршень движется в ВМТ, в цилиндре возникает разряжение, благодаря которому воздух засасывает внутрь камеры сгорания. После достижения ВМТ фаза впуска завершается и начинается такт сжатия.

Когда необходимо выставлять метки

Метки ГРМ выставляются при необходимости замены ремня или цепи ГРМ. Если для ремня это 50 – 60 тыс. км. пробег, то для цепи больше 100 тыс. Цепные привода ГРМ служат намного дольше, но являются более шумными по сравнению с ременными приводами.

Так же придется регулировать метки при замене натяжных и обводных роликов, водяного насоса (помпы) и т.п. навесных деталей приводящихся в движение приводом ГРМ.

Крайне не рекомендуется запускать замену ГРМ и продолжительно использовать автомобиль при посторонних шумах исходящих из данного механизма. Различные повреждения в механизме распределения газов могут серьезно навредить двигателю и полностью вывести его из строя. Например, пренебрежение заменой помпы или натяжных роликов может привести к их клину или вовсе поломке, то в результате этого произойдет загиб клапанов двигателя.

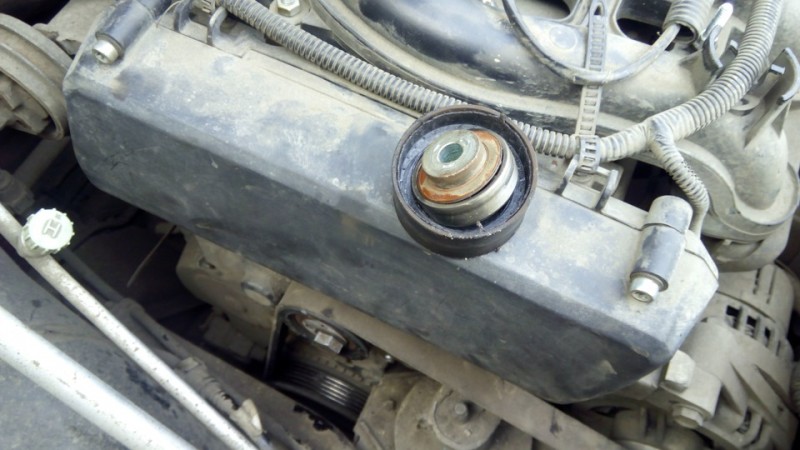

Вышедший из строя ролик ГРМ

Цепь как привод ГРМ

В качестве альтернативы ремню существует иной вариант привода в движение элементов мотора. Он является гораздо более долговечным и по многим факторам обходит ременную передачу, это цепь ГРМ. Цепь ходит дольше, в то время как в среднем ремень нужно менять каждые 60- 120 тыс. км. (каждый автопроизводитель устанавливает различные сроки службы своих ремней).

Но многие автослесари советуют производить замену ремня заранее (в зависимости от его состояния), чтобы полностью исключить разрыв последнего. Поверьте, это будет последней вещью, которую вы бы желали, чтоб она произошла. Пренебрегать этим не стоит, иначе вас ждет долгий и дорогой ремонт мотора. Поскольку ремень- эластичная субстанция, со временем он может растянуться или наоборот огрубеть, на нем могут появиться трещины, а зубцы постепенно начать вылетать, что только приблизит автовладельца к катастрофическим для двигателя последствиям.

Допустим, ваш ремень ГРМ потерял натяжку и начал прыгать на зубьях звезд или звезды из него начали выгрызать зубцы. Рано или поздно такой ремень собьет настройки газораспределительной системы, клапан (ы) в одном из цилиндров останутся открытыми в ненужный момент и при ходе поршня в ВМТ произойдет встреча элементов мотора которая станет фатальной как для поршня, так и для клапанов (смятые или сломанные клапаны, прибитые поршни, задиры на стенках цилиндров и другие малоприятные последствия).

Чтобы этого никогда не произошло даем совет.

Совет от 1GAI.RU Визуально проверяйте состояние ремня на каждом ТО

И не важно сколько он проехал, 15 или 100 тыс. км

Меняйте ремень заранее, лучше не доездить на старом ремне тысяч 20 км, чем дождаться его обрыва. Также помните, что у ремней ГРМ есть не только ограничение по пробегу, но и по времени эксплуатации, обычно от 4 до 10 лет, посмотрите данные в мануале к вашей машине (связано это с тем, что резина со временем теряет свои свойства).

Также стоит всегда менять ремни ГРМ на подержанном автомобиле, купленном с рук. Если только нет железных доказательств тому, что ремень был недавно заменен. Но лучше перестраховаться!

Последствия оборванного ремня ГРМ…

И так, второй вариант, цепь ГРМ. Обычно в течение всей жизни двигателя автомобиля ее не нужно менять, цепь можно считать неотъемлемой частью блока цилиндров, нуждающийся разве что в смазке это уже огромный плюс по сравнению с ременным типом передачи. Хотя ремень дешевле в производстве, а значит и в стоимости, его замена может быть дорогой в зависимости от их установки. В качестве примера можно привести двигатель экзотического автомобиля Alfa Romeo Twinspark. Компоновка подкапотного пространства машины для лучшей развесовки такова, что двигатель расположен вплотную к задней стенке моторного отсека, а сам ремень установлен в задней части двигателя, а не сбоку или спереди, как на большинстве моделей. Этот конструкторский изыск выливается в большой счет при замене ремня, в среднем во многих странах мира за работу нужно заплатить 30 тыс. рублей.

Впрочем, и цепной привод не без изъянов. Со временем звенья цепи также растягиваются или происходит поломка натяжителя, появляется свободный ход цепи, и звон при работе мотора, это чревато такими же проблемами, как и с порванным ремнем ГРМ, клапаны и поршни перестают работать в унисон и привет дорогой ремонт! Об этом также стоит помнить!

Alfa Romeo GTV также имел нестандартное расположение ремня ГРМ. Но это было пол беды. К сожалению, ремни на этом автомобиле не выхаживали большого ресурса, менять их приходилось часто, поэтому стоимость обслуживания автомобиля была нешуточная.

Классификация газораспределительных механизмов

Выяснив, как расшифровывается ГРМ, необходимо более подробно ознакомиться с существующими разновидностями подобных механизмов. Они отличаются между собой своими характеристиками, сроком службы и другими параметрами. Это следует учитывать при эксплуатации.

Наибольшее распространение получили следующие разновидности привода ГРМ:

• ременной привод. Отличается низким уровнем шума при работе, что компенсируется низким уровнем прочности и возможным смещением фаз из-за недостаточного уровня натяжения;
• цепной механизм. Благодаря уникальной конструкции, вероятность сбивания фазы значительно снижается, что обусловлено поддержанием оптимальной степени натяжения. При этом уровень шума у данного типа привода значительно выше, в связи с чем далеко не все автопроизводители устанавливают этот элемент;
• шестереночный привод. Подобный вариант широко использовался в прошлом и отличается низкой стоимостью, высокой надежностью и практически неограниченным сроком службы. К числу недостатков подобного элемента можно отнести внушительные размеры узла.

Также стоит упомянуть, что существует также перечень разновидностей ГРМ, которые необходимо упомянуть. Прежде всего, это SOHC, предусматривающий наличие одного распредвала. Подобный элемент обладает низкой стоимостью и работает без серьезного шума.

Как установить метки на 8-клапанном моторе?

Допустим, что все подготовительные работы проведены. Ремень генератора снят и осмотрен на наличие повреждений, правая сторона поднята и демонтировано колесо, выкручен болт шкива коленчатого вала. Другими словами, доступ к ремню ГРМ открыт полностью. Теперь главное – сделать все действия правильно.

Первым делом снимите ролик, используя ключ на 17, да не потеряйте шайбу, которая находится под ним. С ее помощью проведена регулировка положения относительно ремня. Теперь можно снять старый ремень, поставить новый ролик. После этого просто установить новый ремень, если не были затронуты шкивы.

Но если все делать по «книжке», то нужно перепроверить, совпадают ли метки, а для этого нужно знать в общих чертах газораспределительный механизм ВАЗ. Ориентироваться нужно на две отметки – на распределительном вале и на маховике. Первая устанавливается напротив пластинки, которая находится на ГБЦ со стороны лобового стекла. Вторую вы сможете увидеть после того, как извлечете резиновую заглушку из картера сцепления. На поверхности маховика находится метка, ее нужно установить четко в середине прорези пластины, которая прикреплена к блоку двигателя. Прокрутка коленвала осуществляется при помощи ключа на 19. Им крутите болт на шкиве коленчатого вала.

Почему гнет клапана

Загнутые и новые клапана

Ответ на вопрос «Почему гнет клапана при обрыве ремня ГРМ?» довольно прост. При нормальной работе двигателя и конечно же при правильно выставленных метках ГРМ коленчатый вал синхронно вращается с распределительными валами. Как только поршень начинает отходить от верхней мертвой точки начинают открываться клапана и подается топливо, после того как поршень начинает подниматься клапана уже закрыты для увеличения степени сжатия и воспламенения топливной смеси.

При обрыве ремня происходит что коленчатый вал продолжает вращаться, а распределительные валы остаются на месте из-за того что ремень перестал вращать их. Отсюда следует, что клапана, которые были открыты в момент вращения остались на своих местах, а поршня продолжают движение по инерции и ударяются в эти открытые клапана, что приводит к их неизбежному загибу.
