Gsm модули для сигнализаций старлайн: основные команды и настройки

Схема подключения модуля

Настройка модуля

Для управления модулем и получения уведомлений запишите номер владельца (М1) в память модуля.

С номера М1 все команды отправляются без GSM-пароля. Для отправки команд с других номеров необходимо в начале текста с командой вводить установленный GSM-пароль (например, для запроса координат отправьте следующее SMS-сообщение:  1234 40, где 1234 — GSM-пароль, 40 — номер команды).

Для записи телефонного номера, как телефона М1 (если он еще не записан) и создания GSM-пароля, отправьте SMS-команду ХХХХ М1 YYYY TEL,

где ХХХХ — сервисный код, указанный на пинк-конверте или пластиковой карте владельца;

YYYY —  4-значный GSM-пароль, который нужно придумать самостоятельно;

TEL — телефонный номер в формате +7ххх ххх хх хх, который будет записан как М1.

Список SMS-команд приведен в таблице:

Список доступных функций в личном кабинете

1. Отображение информации о состоянии заряда АКБ, баланса SIM-карты, температуры салона, температуры двигателя.
2. Управление охранным комплексом.
3. Информация о местонахождении автомобиля.
4. Отображение треков.
5. Просмотр истории событий.
6. Данные о манере вождения.
7. Настройки сети.
8. Настройки мониторинга.
9. Настройка телефонов владельца.
10. Настройки управления с телефона.
11. Настройки оповещения на телефон.
12. Настройки сервера.

Регистрация модуля в охранный комплекс

Для регистрации модуля в охранный комплекс выполните следующие действия:

1. Переведите комплекс в режим «Снято с охраны».
2. Выключите зажигание (если оно было включено).
3. Нажмите на сервисную кнопку 7 раз.
4. Включите зажигание. Последуют 7 сигналов светодиода сервисной кнопки и 7 звуковых сигналов.
5. Вход в режим регистрации будет подтвержден 2 вспышками светодиода сервисной кнопки и 2 звуковыми сигналами.
6. Отправьте SMS-команду РЕГ ХХХХ, где ХХХХ — код экстренного выключения охраны, указанный на пин-конверте или пластиковой карте владельца из комплекта поставки StarLine Мастер-6 GMS+GPS.

7. Выход из режима регистрации устройств осуществляется автоматически через 5 минут или при выключении зажигания.

   Далее выход будет подтвержден 2 вспышками светодиода сервисной кнопки или трансивера и 2 звуковыми сигналами, после чего последуют сигналы, количество которых будет соответствовать общему числу зарегистрированных брелоков, брелоков-меток BLE и смартфонов. После завершения регистрации на номер телефона владельца придет SMS-сообщение со списком зарегистрированных устройств.

Про приёмник

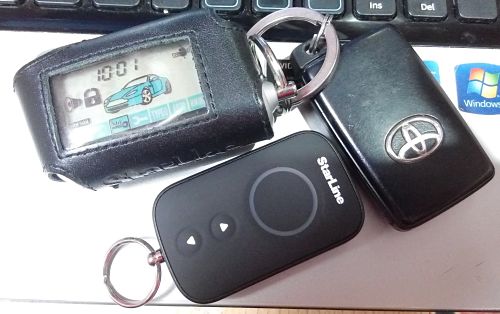

Производитель обещает нам определение месторасположения автомобиля по технологии LBS (идентификация по кодам базовых станций сетей GSM), управление непосредственно сигнализацией и дополнительным оборудованием, а так же оповещения о состоянии охраны.

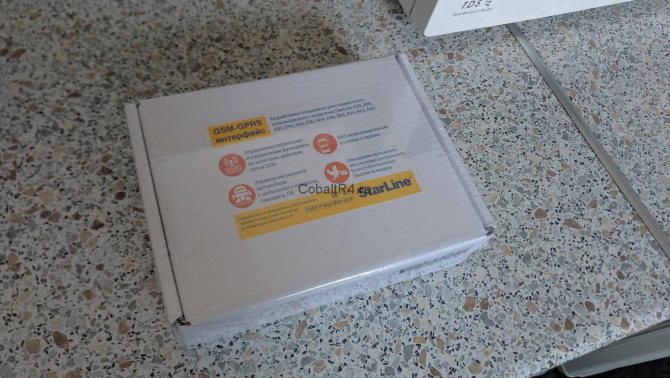

Комплектуется всё это добро самим модулем, 4 сим-картами сотовых операторов (Теле2, МТС, Мегафон, Билайн), объемной инструкцией по установке и использованию на 62 страницы и прочая незначительная макулатура:

Цена на модуль неоправданно завышенная: 4 450₽, но деваться некуда, если GPS-антенну для старлайновских сигнализаций еще можно переделать из китайских поделок за 600₽, то здесь никаких альтернатив нет.

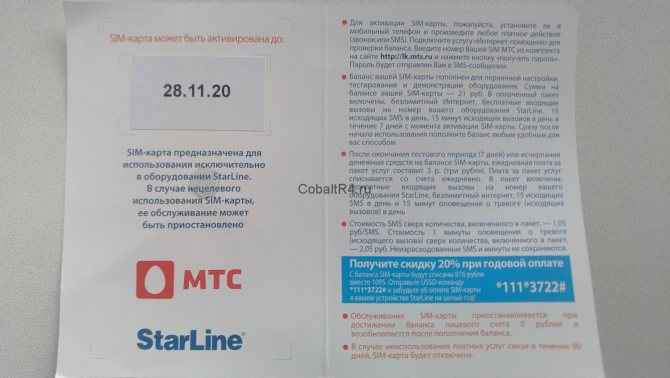

Сим-карты с приблизительно одинаковыми тарифами, суть которых сводится к ежедневной абон.плате в размере 3₽. Отличия лишь во всевозможных скидках при оплатах наперёд.

Сим-карты зарегистрированы на юридическое лицо, по факту вам они не принадлежат. Никто не запрещает использовать свою сим-карту, но её отличие от комплектных будет в том, что сим-карты старлайна термостойкие и на них подключен специальный тариф, который не ограничивает работу модуля в сотовых сетях. В пример можно привести новомодные пакеты интернета у операторов, которые работают только на смартфонах и планшетах. При попытке использовать их в модемах доступ блокируется или взымается дополнительная плата. IMEI данного модуля так же не относится к телефонным, поэтому могут возникнуть проблемы.

Модуль представляет из себя плату расширения с тремя контактными площадками типа “Папа”, с расположенным на ней модемом SIM800F от производителя SIMCom. Чем-то особенным этот модем похвастаться не может: работает только лишь в 2G сетях (GSM 850⁄900 / 1800⁄1900 МГц) и интернет GPRS (85.6 кбит/с).

Обновление прошивки основного модуля

Допустим, переходник вы уже изготовили и программу скачали. Базовым устройством для изготовления служит нечто подобное:

Контроллер CP2102

Как видите, здесь есть три «нужных» линии: RX, TX, «масса». Подключение выполняют согласно схеме (см. выше). Возможно, схема подойдет для всех сигналок Старлайн, но опыт проводился над одной из них. Речь идет о модели Starline e90 gsm.

Процесс обновления «по шагам»

Все, что вы сделаете дальше, выполняется на свой страх и риск. Согласно инструкции, сигнализация Starline e90 получает питание по двум проводам – черному и красному, и они оба размещены на клеммнике снизу. Итак, сначала к сигналке подключают питание, но взять его нужно с разъема ПК (Molex «12 Вольт»).

Подключите контроллер к USB, не замыкая контакты тумблера. Попробуйте запустить программу.

Скриншот приложения при запуске

В строке «Обнаружено устройство» должна быть надпись, показанная на фото. Именно она обозначает сигналку Starline e90 gsm. Вообще надпись соответствует любым устройствам, построенным на базе 22-го процессора (K22).

Рассмотрим теперь, как выполнить установку прошивки:

1. Сама автосигнализация Starline e90 должна быть отключена от питания;
2. USB-разъем контроллера тоже отсоединяют от ПК;
3. Тумблер, показанный на схеме, переводят в положение «включено» (замыкание контактов);
4. Включают контроллер и питание сигналки;
5. Нажимают кнопку «Обновить» (две стрелочки).

Как сказано в инструкции, значок «Обновить прошивку» должен активизироваться. Нажмите на этот значок и выберите один файл, соответствующий вашему процессору. Например, модель Starline e90 gsm совместима с такими прошивками:

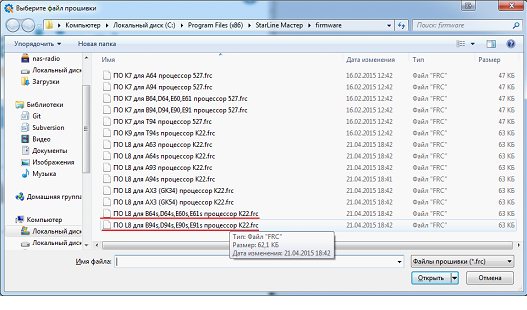

Файлы прошивок, выбор

В подходящих названиях присутствует суффикс «K22».

После нажатия на кнопку «Открыть» нужно набраться терпения. Процесс передачи файла занимает больше минуты. Кстати, индикатор установки появится в окне программы слева. Удачного обновления!

Обязательная начальная настройка

Итак, индикатор обновления показал «100%». Подождите 10 секунд и отключите питание. Дальше выполняют стандартную последовательность:

1. USB-разъем отсоединяют;
2. Тумблер переводят в положение «выключено»;
3. Снова все подключают, жмут кнопку «Обновить».

Окно программы теперь будет выглядеть, как показано на рисунке.

Скриншот программы в режиме настройки

Задействуйте иконку «Настройка». Перейдя к новой вкладке, нужно выполнить сброс к заводским установкам. Пропускать этот шаг, как сказано в инструкции, в любом случае нельзя.

Вкладка, позволяющая менять настройки

Как запрограммировать сигнализацию, после установки дополнительного модуля

Чтобы запрограммировать сигнализацию, следует семь раз нажать на сервисную кнопку, затем запустить зажигание и подождать, пока сигнализация старлайн а93 сама выйдет из программного режима – в режим нормального функционирования. После этого, джсм модуль – корректно прописан в системе. Теперь, если даже автоугонщик получит доступ к блоку сигнализации и установит другой GSM модуль, он все равно не сможет отключить устройство. На пульте управления сигнализации должна появиться иконка спутника, которая показывает, что к системе подключен GSM либо GPS модуль.

Последний этап – настройка работы системы с помощью голосового звонка на сим-карточку GPS модуля. Потребуется установить первый и второй пароли. После введения обоих паролей, должно прийти смс-сообщение, которое подтверждает нормальное функционирование системы. Теперь можно управлять автосигнализацией starline a93 при помощи мобильного телефона голосовыми командами, смс-сообщениями или в мобильном приложении, через интернет.

Как подключать компоненты?

Сигнальные провода от датчиков, выключателей и других приборов управления прокладывают таким образом, чтобы они были проложены вдали от всевозможных источников помех. Проложенные жгуты с проводами не должны иметь контакта с подвижными деталями мотора. Разъёмы с проводами к блокам подключают, как указано на принципиальной схеме только после их установки и крепления к кузову.

Для модуля приёмопередатчика и его антенны предусмотрен разъём, у которого имеется пять контактов, провода к нему идут в упаковке. Индикация работоспособности, а также сервисная кнопка подключаются двух контактной вилкой. Четырёх проводной жгут, имеющийся в упаковке, предназначен для соединения основного блока с дополнительным датчиком, а также датчиком удара.

В центральном блоке имеется разъём с 18 контактами, от него отводится два провода, оранжевый и чёрный. Их следует аккуратно протянуть в моторный отсек и соединить по цвету с датчиком температуры. Кнопочный выключатель, установленный в моторном отсеке нельзя подключать к лампе подсветки моторного отсека, иначе будут ошибки определения температуры силового агрегата.

Вариации серии А93

Если все заработает сразу — ищите неисправность шутка электриков.
При правильном следовании этим требованиям, а также соблюдении инструкции, водитель будет долго и исправно пользоваться автозапуском способы описаны выше. Вроде как разницы куда что подключать смысла нет, но начиная с версии 3.
Минимальный набор: термоусадка специальные кембрики, уменьшающиеся в сечении при нагревании промышленным феном либо зажигалкой, они лучше, чем изолента сечением 3, 5 и 8 мм длиной 1 метр каждая; набор разноцветных медных многожильных проводников в полихлорвиниловой изоляции ПВХ сечением 2, 4 и 6 кв.
Расположение и назначение контактов на центральном блоке Схема расположения контактов на основном блоке Старлайн А Необходима для корректной работы стартера и соответствия режиму эко; F11 — варианты контроля за работой двигателя. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. На него должен быть подключен провод с обжатой клеммой.
Подключение к шинам CAN LIN Подключение к шинам CAN и LIN выполняется по схеме Если шина CAN не поддерживает центральный замок , следует пользоваться следующей схемой Схема установки слаботочного управления приведена ниже Схема включения силового управления Система StarLine A93 имеет схему блокировки двигателя при несанкционированном запуске Обычно блокируются напряжения питания, подаваемые на бензонасос, форсунки, катушку зажигания. Состоит она из следующих разделов: приблизительные места установки элементов сигнализации карта монтажа , тут производитель дает детальные рекомендации, куда установить тот или иной блок, для того чтобы автомобиль был полностью защищен, а дополнительные функции могли эффективно запускать мотор автоматически; порядок подключения , тут имеются детальные схемы, по которым автолюбитель если решил произвести монтаж самостоятельно обязан соединить все элементы между собой после их установки, например датчик пуска мотора; порядок программирования , тут указывается, как программировать охранную систему, установить персональный ПИН код, запрограммировать интерфейс. По окончании электромонтажных работ и настройки охранной системы с помощью пластмассовых хомутов можно объединить штатную и нештатную проводку в единый хомут, тем самым усложнив работу возможным угонщикам. Как пользоваться автозапуском Starline A93 Для того, чтобы правильно пользоваться автозапуском, необходимо изучить инструкцию по эксплуатации для пользователя.

Датчик температуры двигателя 5 крепится на металлические части системы охлаждения, лучше возле термостата в непосредственной близости от штатных датчиков температуры охлаждающей жидкости автомобиля. Сначала подключается масса минус, черный проводник второго разъема. Если все заработает сразу — ищите неисправность шутка электриков.

Все основные разъемы центрального блока расположены в ряд с одной стороны. Сервисная кнопка и контроллеры чувствительности и наклона устанавливаются в салоне. Тем не менее со своей главной задачей она справляется вполне сносно. На капот или багажник фиксируются концевые переключатели.

Они написаны для профессионалов, но обычным доступным для чайника языком. Их можно подключить, например, к датчику коленвала, без которого двигатель не заведется. В случае длительного срабатывания звукового сигнала возможен перегрев и выход из строя сирены, поэтому в электрическую цепь сирены лучше включить дополнительный предохранитель на 5 Ампер. Сначала подключается масса минус, черный проводник второго разъема. Нельзя крепить датчик температуры двигателя в непосредственной близости к выпускному коллектору.
Обзор сигнализации StarLine А93 Дальность, установка,функции

Настройка сигнализации после установки удаленного управления

Главная ошибка при настройке – попытаться сконфигурировать непрописанный модуль: хотя в момент включения питания Старлайн А93 его и «увидит», но полноценного функционала не даст – например, управлять сигнализацией будет невозможно. Это нужно для защиты от подмены модуля или сим-карты угонщиком, если на машине используются не обнаруженные им беспроводные блокировки: замена модуля все равно оставит машину обездвиженной.

Вначале обязательно прописываем новый модуль: при выключенном зажигании нажимаем кнопку Valet семь раз, после чего включаем зажигание. При этом автоматически включатся опрос новых модулей и регистрация их в памяти сигнализации, после чего на экране брелока появится иконка спутника, подтверждающая, что телематические функции сигнализации настроены.

Далее приступаем к настройке модуля. Воспользуйтесь голосовым интерфейсом – возьмите телефон, который используется как М1 (то есть как телефон с высшим приоритетом в управлении и оповещениях), и позвоните на номер сим-карты, установленной в сигнализации. Если карта работоспособна, а модуль прописался, то должно активироваться меню голосового управления.

После приветствия задайте два четырехзначных пароля – PW и PS. После этого номер телефона, с которого был осуществлен звонок, автоматически пропишется как М1, и на него придет подтверждающее СМС. Эти пароли нужны для:

1. PW – отправка команд с номеров, прописанных как М2 и далее, то есть не с основного номера владельца. 2. PS позволяет задать новый номер М1, если Вы решите его поменять.

Если Вы подключили к сигнализации внешнюю GPS/ГЛОНАСС-антенну (мы настоятельно рекомендуем это сделать, так как в разы вырастет точность определения координат автомобиля), то активируйте спутниковое геопозиционирование, отправив на сигнализацию СМС с кодом 00492. Если этого не сделать, то даже при подключенной антенне координаты определяются только по станциям сотовой сети!

Однако СМС и голосовое управление не так удобны, как мобильные приложения и интернет-портал StarLine. Поэтому продолжим регистрацию – воспользуйтесь логином и паролем, которые записаны на карте, входящей в состав комплекта, но гораздо удобнее (и безопаснее!) создать свой аккаунт.

SMS управление

SMS управление осуществляется через отправление сообщений на номер автомобиля. Список команд можно найти в инструкции. Основные из них имеют аналогичные наименования с голосовым управлением. Но при этом имеются дополнительные названия команд.

SMS команды управления

Важно отметить, что смс контроль имеет несколько большие возможности. Например, владелец может запустить или остановить предпусковой обогреватель, активировать режим «ПАНИКА», запросить данные о балансе, состоянии GSM, включить «Антиограбление»

Также только через SMS сбрасывается код авторизации.

Помимо основных команд, в системе предусмотрены информационные алгоритмы, а также настройки. К ним относятся запрос списка зарегистрированных устройств, пароля, информации о качестве сигнала и другие.

Также автовладелец может удаленно записывать и удалять основные номера телефонов, запрашивать для них пароли и осуществлять другие изменения работы охранного комплекса.

Использование ЖСМ модуля «Старлайн» предоставляет владельцам ТС достаточно гибкие возможности по контролю своего имущества.

Функции модуля удаленного управления для автосигнализации

Для полнофункциональной работы сигнализации, необходимо установить телефонный номер автовладельца как основной управляющий номер устройства. Существует несколько способов управления автосигнализацией с помощью мобильного телефона:

После того, как gsm модуль подключен и настроен, автолюбитель может удаленно, при помощи телефона, выполнять такие действия:

• Запускать прогрев автомобиля до прихода владельца;
• Получать оповещения о тревожных ситуациях непосредственно на мобильный телефон;
• Удаленно управлять настройками автосигнализации;
• Получать сведения о статусе устройства.

Инструкция по эксплуатации

Процедура программирования выполняется так:

Для настройки дистанционного пуска двигателя могут использоваться следующие команды:

1. 0067+1#N. N в данном случае обозначает периодичность запуска силового агрегата, а знак 1 соответствует одному часу. Если требуется настроить автоматический старт каждые 2 или 4 часа, вместо 1 указываются цифры 2 и 4 соответственно.
2. 0067+1#0 — отключение режима автозапуска двигателя.
3. 0067+2#t — настройка автоматического старта по показаниям температуры. Вместо значения t, указывается цифра в диапазоне от -1 до -30.
4. 0067+2#0. Данная команда позволяет отключить функцию удаленного пуска силового агрегата по показаниям температуры.

Как установить GSM плату в автомобильную сигнализацию Starline

Начинать устанавливать gsm модуль для starline a93 следует с разборки передней панели автомобиля, чтобы добраться до расположенного в глубине центрального блока сигнализации. Необходимо аккуратно отсоединить разъемы панели и извлечь блок. Затем требуется отключить контакты устройства, вынуть управляющий блок и перенести на стол для проведения установки модуля. Для того чтобы разобрать главный блок сигнализации, понадобиться всего лишь отвертка. Раскрыв устройство, следует вынуть управляющую плату.

Теперь можно установить gsm модуль для сигнализации. Плата модуля устанавливается в специально предназначенный паз главной платы устройства. Выполнить эту операцию довольно просто, поскольку место для установки помечено, и поставить модуль не той стороной – не получится. Для упрощения процесса, на главной плате – изображена схема правильной вставки модуля. После окончания процедуры установки GSM платы, следует поставить сим-карту в соответствующий слот модуля. Если приобретены GPS модуль и кан модуль, необходимо их также установить в специально предназначенные разъемы центрального модуля.
Затем можно переходить к процессу сборки сигнализации. Ошибку на этом этапе сделать невозможно – центральная плата вставляется в блок только в одном положении. Полностью собрав и закрутив блок сигнализации, можно подключать его к контактным разъемам и поставить на первоначальное место – в передней панели авто. Затем требуется провести сборку передней панели, подсоединив все разъемы на свои места. Следует проследить, чтобы был свободный доступ к сервисной кнопке охранного устройства.

Руководство пользователя

В конструкции блока Starline А93 GSM предусмотрено 4 ячейки памяти для хранения номеров телефонов. В первом слоте записывается мастер-телефон (М1), который позволяет корректировать параметры работы без запроса пароля. Допускается управлять оборудованием и посылать запросы о состоянии при помощи любого телефонного номера (с запросом пароля), но получение обратных оповещений в этом случае невозможно.

В инструкции по применению приведен перечень оповещений, передаваемых коммутационным блоком GSM. При подаче сигнала тревоги охранным комплексом на телефонный номер поступает звонок или приходит сообщение. При ответе на звонок владелец автомобиля должен следовать голосовым подсказкам, для прекращения подачи уведомлений необходимо нажать кнопку 0.

Если владелец намерен использовать для управления смартфон, то необходимо скачать и установить приложение StarLine, доступное для платформ OS, Android и Windows Phone 8. Для отслеживания положения транспортного средства на карте местности требуется зарегистрировать оборудование через сайт изготовителя. Необходимая информация для регистрации указывается на карточке, входящей в набор оборудования.

Оборудование поддерживает дистанционный пуск двигателя при условии соответствующей настройки охранного комплекса. Предусмотрена подача запроса о состоянии сигнализации и параметрах работы силовой установки. Если автомобиль оборудован предпусковым подогревателем, то владелец может управлять устройством при помощи сотового телефона. В инструкции по эксплуатации приведена таблица команд, которые воспринимаются сигнализацией.

Для определения координат автомобиля подается запрос. В полученном сообщении указываются параметры, полученные и от вышек сотовой связи, и от навигационного спутника. В тексте дополнительно указывается скорость перемещения транспортного средства. Пользователь может активировать функцию передачи периодического отчета о положении автомобиля.

Оборудование поддерживает обновление прошивки, которое выполняется через модем GPRS. Дистрибутив передается после установления связи с сервером производителя, а затем происходит автоматическое перепрограммирование микропроцессорного блока. После перезагрузки оборудования на мастер-номер передается сообщение о завершении процедуры. Во время обновления модуль не способен выполнять дополнительные задачи.

Проблемы и варианты их решения

Модуль не может похвастаться особой стабильностью своей работы, иногда все таки приходится потанцевать возле него с бубном.

Обновление ПО GSM-модуля Мастер 5

Независимо от характера проблемы стоит для начала обновить прошивку модема на актуальную. Делается это “по воздуху”, без участия компьютера и программатора. Для этого отключаем охрану и отправляем SMS-команду 00591. На момент покупки у меня была версия HB03-O5, в ответ на данную команду пришла SMS: “HB03-O6, Обновление GSM, Пожалуйста подождите…”:

Через несколько минут модуль перезагрузился и прислал стандартное приветствие, но уже с новой версией прошивки.

Не выполняются команды через приложение, но работают SMS и звонки

Самая распространенная причина такого поведения — отсутствие GPRS соединения. Проверяется SMS-командой 41, в ответ приходит статус сотовой сети, координаты, напряжение аккумулятора, статус охраны и замков/дверей. Нас интересует первая строчка вида GSM: 31 (G). Если в скобочках у вас значение отличное от G, значит что интернет-соединения модуля нестабильно, отсюда и неработоспособность приложения. В первую очередь стоит попробовать:

• выключить GPRS-соединение SMS-командой 00550;
• перезагрузить модуль (команда аналогична скидыванию клемм АКБ) SMS-командой 00990;
• дождаться SMS-приветствия и включить GPRS обратно SMS-командой 00551.

Если не помогает, стоит попробовать просто позвонить на сим-карту, установленную в сигнализацию. Иногда это восстанавливает работоспособность модуля.

Во всех других случаях стоит подумать над сменой расположения блока сигнализации по отношению к металлическим элементам кузова автомобиля и сменой сим-карты на другого оператора.

Приложение часто теряет связь с машиной, красная иконка статуса

Помимо рекомендации в прошлом пункте, стоит попробовать снизить интервал пингов до 30–45 секунд SMS-командой следующего вида:

005400xx — где вместо xx указываем количество секунд.

Например:

Модуль завис и не реагирует даже на звонки, сбрасывает после трех гудков

Тут только один вариант — обесточить охранный комплекс. Иначе говоря скинуть клемму с АКБ, но стоит помнить о настройках магнитолы. На некоторых автомобилях после такой операции приходится вводить код для разблокировки оной.

Не открывается/не закрывается машина во время автозапуска

Это не столько проблема, сколько невнимательное чтение инструкции. В данном случае для отпирания и запирания центрального замка нужно использовать команды “Постановка на охрану” и “Снятие с охраны”.

Не открывается багажник, хотя с брелка работает

Управление багажником происходит по дополнительному каналу №1. Соответственно, если багажник отпиарается с брелка, то достаточно функцию AF#21 перевести из значения 2 (или другого) в значение 1. Про программирование сервисных функций подробнее читайте в статье про установку сигнализации.
