Двигатель h4md438 технические характеристики

Сухие цифры

Судя по тем цифрам, которые предоставляет производитель, для нового мотора со 114 силами, по сравнению со старым мотором, здесь изменилось практически все. На тему сравнения двух моторов в сети разместились видео, подробно рассказывающие о разнице в их конструкции на Дастер.

Как уже было сказано, мощность возросла на 12 лс, с отметки в 102 «лошади» до 114. Подрос также крутящий момент: если раньше он составлял 145 ньютон-метров, то теперь возрос до значительных 156, это означает, что теперь машина будет значительно лучше вести себя на резких разгонах и подъемах в гору. При этом, как и раньше, мотор 1.6 л 2015 года такого значения крутящего момента достигнет лишь при 4000 оборотах в минуту.

Разгон нового Дастера до «сотни» при применении качественного бензина, а также при условии движения по сухому ровному асфальту составляет 12,8 секунд.

Отдельный разговор касается значения расхода топлива при различных режимах езды. Как и следует ожидать, самым экономичным для нового Рено Дастер является загородный цикл. Здесь производитель обещает расход, не превышающий 7.4 литра на 100 километров пути. Правда, как показывает практика, при достижении высоких скоростей и постоянно поддерживаемых больших оборотов двигателя, агрегат со 114 лс может повысить свой аппетит на 1-2 литра.

В условиях городской пробки на Duster это значение возрастает практически вдвое и составляет 9.3 литра на «сотню». При этом в мороз и при работающем кондиционере эта цифра также может изменяться в большую сторону. В смешанном цикле Renault Duster 2015 обещает расходовать 7.4 литра на 100 километров, это значение соответствует езде по небольшому городу или режиму проезда небольших населенных пунктов.

Двигатель Ниссан Террано 1.6 до обновления

Мотор Renault K4M был разработан в 1998 году. Оснащён 16-ю клапанами, а объём составляет 1,6 литра. Выпускался на заводах Италии и Испании, с 2009 года выпуск начался и на российском АвтоВАЗе.

Двигатель Террано с маркировкой 1.6 K4M работает в паре с 6-ступенчатой МКПП и полным приводом. Мотором комплектовались модели до 2016 года.

Основные характеристики двигателя представлены в таблице.

Основные параметры Показатели

• Наименование мотора — K4M
• Коробка передач — МКПП с 6-ю ступенями
• Мощность — 102 л.с.
• Крутящий момент — 145 Нм
• Разгон до 100 км/ч — 13,5 с
• Максимальная скорость — 158 км/ч
• Кол-во клапанов на цилиндр — 4
• Расход топлива (смешанный/городской/загородный) — 8,2 л/ 11 л/ 7 л

Мотор 1.6 (K4M) Nissan Terrano надёжный, его ресурс при своевременном обслуживании около 400 тыс. км. Есть отзывы реальных владельцев, у которых эта силовая установка прошла более 600 тыс. км.

Плюсы и возможные поломки двигателя 1.6 K4M

Из достоинств двигателя Nissan Terrano на 1.6 литра стоит выделить:

• большой ресурс мотора;
• не требователен к выбору горючего;
• хороший сервис и распространённость деталей;
• не нуждается в регулировке клапанного зазора.

Согласно отзывам владельцев Ниссан Террано имеет свои проблемы.

1. В модификации агрегата с фазорегулятором часто наблюдаются проблемы с ним самим. Характерный треск появляется уже после 60 тыс. пробега, а замена будет стоить дорого.
2. Разрыв ремня ГРМ случается при клине помпы или ролика натяжателя. При таком повреждении ещё и гнутся клапана.
3. Владельцы модели с этим двигателем сталкиваются с плавающими оборотами. Причина кроется в загрязнении регулятора холостого хода или форсунок, а также в трещинах коллектора.
4. Течи масла наблюдаются через крышку клапанов, передний сальник коленчатого вала или маслоотделитель. Охлаждающая жидкость обычно сочится через трещины корпуса термостата.
5. Слабыми местами K4M выступают также подушки мотора, демпферный шкив коленчатого вала, катушки зажигания и датчик положения коленвала.

Тюнинг

Доработка двигателя H4M делится на два вида: чип-тюнинг и установку турбины. Прошивка на мощность поможет добавить 5-10% основной мощности, но при этом пропорционально увеличит расход горючего. Это стоит учесть при принятии решения. Провести чип-тюнинг можно при помощи K-line кабеля, программного обеспечения и наличия времени. Но, в большинстве случаев, рекомендуется обратиться на специальный автосервис, где специалисты подберут и настроят оптимальную конфигурацию для мотора.

Второй вариант – установка турбины. Самый дешевый вариант — турбина от VW с маркировкой K03. У нее в комплекте идет интеркулер и пайпинг. При этом необходимо переделать (переварить) полностью выхлопную систему и коллектор. Чтобы экономить деньги, можно не менять шатунно-поршневую группу, но при этом надувать больше, чем 0.5 бар, нельзя. Все это дает 150 л.с., которых более чем достаточно для городского и загородного режима эксплуатации.

Если хочется увеличить мощность до 180-200 л.с., то придется заменить распределительный вал, установить облегченные поршни и клапаны. В этом случае, не обойдется без установки более мощной турбины и прошивки блока управления двигателем специальным программным обеспечением.

Но не стоит слишком увлекаться тюнингом и добавлением мощности. Это может привести к тому, что мотор снизит свой ресурс на 1/3. Поэтому рекомендуется обращаться к профессионалам, которые сделают расчеты и подберут оптимальный вариант доработки.

Тюнинг двигателя Тиида/Жук/Кашкай/Ноут HR16DE-H4M

Чип-тюнинг. Атмо

Самый популярный и народный способ поднять мощность это спортивная прошивка. Чип-тюнинг HR16DE ничего в корне не изменит, прибавка (если она вообще будет) составит ~5%, как бы владельцы не радовались после калибровки, выглядит это не более чем самовнушение. Для более весомой прибавки, ищите выпускной коллектор 4-2-1 и прямоточный выхлоп, на 2-х дюймовой трубе, холодный забор воздуха и прошивку. Большого прироста это не даст, но около 125 л.с. снять получится, чтоб двигаться дальше, нужно ставить наддув.

Турбина на HR16DE/HR16DET

Существуют проекты с маленькой турбиной на штатную поршневую, это самый дешевый вариант турбонаддува. Приобретается турбина VW K03 с интеркулером и пайпингом, под нее варится коллектор, форсунки штатные, выхлоп на 2″ трубе прямоточный и все это надо настроить. В стандартную ШПГ дуть больше 0.5 бар смысла нет, иначе готовьте деньги на ремонт. Максимум, что можно выжать с такой конфигурации, это около 160 л.с. Для дальнейшего движения, нужно разжимать мотор под более мощную турбину, форсунки производительностью от 440сс, мощный топливный насос и поршневая с лужей, под СЖ ~8. Мощность, в зависимости от турбины, будет 200 и более л.с.

Владельцы автомобилей с таким мотором положительно отзываются о своем силовом агрегате: надежен, неприхотлив и экономичен. Однако есть и минусы, например, зимой он плохо заводится. А в сильный мороз вы скорее всего вообще никуда не поедете. И новый АКБ вам не поможет, кто бы что не говорил.

Данный двигатель отлично переносит 92-й бензин, а вот масло рекомендуется только синтетическое типа 5W30 или 5W-40. Для замены каждые 15 тысяч нужно чуть менее 4,5 литров. Свечи ходят примерно 30 тысяч, а воздушный фильтр 45 тысяч километров. Цепной механизм ГРМ не требует обслуживания.

Видео об основных проблемах системы зажигания этого силового агрегата.

Отсутствие гидрокомпенсаторов вынуждает регулировать тепловые зазоры клапанов путем подбора толкателей каждые 100 тысяч километров. Зато фазорегулятор очень надежен и служит примерно столько, сколько сам мотор.

Ресурс двигателя сервисмены оценивают примерно в 250 тысяч километров пробега. Но это при строгом соблюдении регламента обслуживания конечно.

Двигатель H4M/HR16DE 1.6 литра 16V применяется для установки на автомобили Nissan Juke, Nissan Tiida, Nissan Qashqai, Renault Duster, Renault Megan, Renault Fluence, и Lada Xray. Особенности.

Двигатель Renault-Nissan H4M/HR16DE есть ничто иное, как логическое продолжение мотора . Двигатель подвергли модернизации, главным образом газораспределительного механизма и электронного управления. Теперь двигатель имеет цепной привод ГРМ, новые распределительные валы и по две топливные форсунки на каждый цилиндр. Мотор лишился гидрокомпенсаторов (раз в 100 тыс. км регулировка путем подбора толкателей). Система изменения фаз газораспределения сохранилась на впускном валу. Двигатель получился экономичнее своего предшественника, мощнее и экологичнее (экологический класс Евро 5). Начиная с 15-ого марта 2020 года производится на АвтоВАЗе. На практике двигатель способен проехать более 250 тыс. км.

Особенности конструкции и спецификации ДВС

Конструкция двигателя K7J (производитель Automobile Dacia, Румыния) 1.4 л/75 л.с. унаследована от достаточно старых моторов корпорации Рено 80-х годов разработки (серия ExJ) и поэтому выглядит несколько архаично: здесь и непривычный цепной привод масляного насоса, использовавшийся на агрегатах с нижним расположением распределительных валов, и древние коромысла ГРМ.

Остальные решения двигателя 1.4 стандартны и ничем не отличаются от других четырехтактных 4-цилиндровых одновальных моторов типа SOHC: расположение цилиндров рядное вертикальное, 2 клапана на цилиндр, привод ГРМ от зубчатого ремня, жидкостное охлаждение и комбинированная система смазки (на наиболее нагруженные детали ДВС смазка подается под давлением, ко всем прочим – простым разбрызгиванием). K7J составляет более 400 тыс. км пробега. Мотор 1.4 обеспечивает автомобилю следующую динамику: максималка равна 162 км/ч, сотню набирает за 13 секунд.

Двигатель Рено Логан K7M 710 и его преемник K7M 800 (производства все той же Automobile Dacia) 1.6 л и 86 л.с. (K7M 800 — 82 л.с.) по конструкции практически полностью совпадают с K7J, также имеют жидкостное охлаждение, но обладают увеличенным на 10,5 мм ходом поршня, полученным за счет изменения высоты блока.

Также используются другие сцепление и маховик (большего диаметра), а картер коробки передач имеет незначительные изменения формы. Ресурс K7M тоже превышает 400 тысяч км по пробегу. Динамические характеристики мотора: скорость на максимуме 172 км/ч, 100 км/ч — за 11.9 сек в отличие от 1.4.

Наибольшие отличия в конструкции и характеристиках наблюдаются у двигателя K4M, несмотря на то что этот ДВС 1.6 л и 102 л.с. также является лишь очередным развитием серии K7M. Абсолютно новая 16-клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой. Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов.

Мотор ускоряет авто до 100 км/ч за 10.5 сек, достигая максимума в 180 км — совсем неплохие характеристики. Откровенно слабых мест в этом агрегате уже нет: в систему внесены необходимые изменения в части помпы и термостата, доработке подвергся и модуль зажигания.

Типичные неисправности мотора Рено

Несмотря на то, что двигатель Рено K4M хорошо справляется с нагрузками и потребляет сравнительно мало топлива, владельцы автомобилей французской марки нередко сталкиваются со следующими проблемами:

• залив маслом крышки клапанов;
• шумит МКПП;
• «плавающие» обороты;
• двигатель троит;
• ремень ГРМ быстро выходит из строя;
• течь сальников;
• отказ катушек зажигания;
• выход из строя ремня вспомогательных агрегатов.

Запотевание маслом крышки клапанов наблюдается после пробега в 70-100 тысяч км. Такая проблема возникает из-за нарушения плотности герметика. Для устранения неисправности достаточно снять крышку и удалить старый материал. Затем наносится новый герметик и фиксируются все элементы. Данная неисправность устраняется по гарантии в течение первых трех лет эксплуатации автомобиля. Замена герметика занимает около 5 минут.

Второй наиболее распространенной проблемной является необходимость замены ремня ГРМ. Этот компонент быстро выходит из строя под воздействием внешних факторов

Важно своевременно заменять ремень. В ином случае происходит загиб клапанов

Если сальники начинают течь, то это указывает на неправильную установку компонентов. Такая проблема нередко возникает после 100 тысяч км пробега.

Отказ катушек зажигания обусловлен недостаточной защитой против грязи и воды. Данная проблема в основном характера для модели Рено Дастер первого поколения. Неисправность кроется в уплотнителях, которые плохо герметизируют полость между катушкой и посадочной плоскостью.

Появление «плавающих» оборотов объясняется неисправными катушкой зажигания, механизма фазорегулятора или датчика положения коленвала. Для устранения проблемы потребуется замена одного из указанных компонентов.

Также неисправная катушка зажигания часто является причиной того, почему двигатель троит. Аналогичная проблема возникает из-за дефектных свечей, форсунок, ГРМ либо поршневой группы.

Ремень вспомогательных агрегатов, как и ряд других компонентов двигателя, требует замены с определенной регулярностью. При этом периодичность напрямую зависит от степени износа этого элемента. Несвоевременная замена ремня приводит к выходу из строя мотора.

Характеристики двигателя К4М

Технические характеристики мотора К4М:

• годы выпуска – с 1999 года по настоящее время
• точный объем (куб. см) – 1598
• мощность (л.с.) – 102-115
• крутящий момент (Н/м) – 145-147
• степень сжатия – 9.5
• питание – инжектор
• блок цилиндров – чугунный
• клапанов на цилиндр – 4
• ход поршня (мм) – 80.5
• диаметр цилиндра (мм) – 79.5
• привод ГРМ – ремень
• объем масла в двигателе – 4.8 литра
• допустимый расход масла – в пределах поллитра на тысячу километров пробега
• периодичность замены смазки – по рекомендации производителя 15 тыс. км (но лучше не реже 10 тысяч)
• экологический класс – Евро-4
• используемое топливо – АИ-92

Расход топлива

Характеристика потребления бензина зависит от того на какой модели автомобиля установлен двигатель К4М:

Ниссан Альмера G15 c 5МКПП – расход топлива на сто километров пробега составляет:

• 9.5 л – в городском режиме
• 5.8 л – при езде по трассе
• 7.2 л – средний показатель.

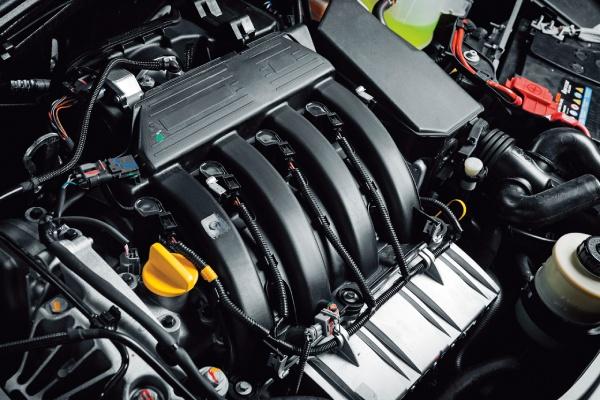

К4М под капотом Ниссан Альмера G15

Ниссан Альмера G15 c 4АКПП – в смешанном цикле потребление топлива составит 8.5, а для городского и загородного режима – 11.9 и 6.5 л/100 км.

Рено Дастер с 6МКПП и полным приводом – при передвижении по городу расход бензина составит 11 литров на сто километров пробега, а езда на трассе сопровождается снижением указанного показателя до 7 л. При этом средний расход составляет 8.2 литра.

Конструктивные особенности HR16DE

Блок цилиндров

Применение алюминия в качестве материала блока цилиндров позволило снизить вес двигателя и уменьшить статическую нагрузку на подвеску, увеличив её ресурс.

Уменьшение веса ДВС обеспечило прирост динамики и уменьшение инерционных показателей автомобиля.

Большее значение теплопроводности алюминия сократило время на прогрев двигателя и, соответственно, уменьшило расход топлива до начала движения.

Внедрение в процесс изготовления узлов ДВС комплекса технологических операций, включающего в себя повышение класса механической обработки поверхностей, и применение конструкционных материалов позволило повысить КПД агрегата за счёт снижения трения рабочих поверхностей в шатунно-поршневой группе.

Система газораспределения

Для обеспечения более полного сгорания топлива в цилиндрах и эффективности использования энергии сгорания в HR16DE, или Н4М применена система автоматического газораспределения с использованием последних разработок, обеспечивающая оптимальное наполнение цилиндров в любом режиме работы ДВС.

Головка блока цилиндров HR16DE

Фазорегуляторы, устанавливаемые на распредвалы впускных клапанов и управляемые давлением масла от гидропривода системы смазки ДВС, вращают зубья шестерен распределительных валов впускных клапанов относительно их осей, а давление масла регулируется электромагнитным клапаном, управляемым электроникой мотора.

В моторе HR16DE, иначе Н4M, применены топливные форсунки новой конструкции, свечи зажигания последнего поколения и дроссельная заслонка электронного исполнения, устройство гидромуфты в целях повышения надёжности также претерпело конструктивные изменения.

Форсунка и электронный блок дроссельной заслонки

Путём снижения сопротивления в системах впуска-выпуска и применения в газораспределении между впускными клапанами эксклюзивной CVTC увеличено значение крутящего момента в диапазоне низких и средних оборотов.

В конструкции HR16DE инженеры отказались от гидрокомпенсаторов, поэтому после каждых 80 тыс. км мотор нуждается в регулировке клапанов, которая осуществляется методом подбора и замены толкателей.

Моторное масло для 1,6-литрового дизеля

Дизельный мотор 1.6 dCi (модель R9M) – четырехцилиндровый силовой агрегат с турбонаддувом, максимальной мощностью 130 л. с., в российском варианте устанавливается на Ниссан Кашкай второго поколения (дорестайлинг).

Дизель R9M производится с 2011 года, считается достаточно надежным силовым агрегатом, его основной недостаток – плохой запуск в морозную погоду.

Рекомендуемые здесь заводом-изготовителем смазочные жидкости – это оригинальные малозольные масла low SAPS со спецификацией ACEA C4 (Renault RN 0720), специально разработанные для моторов с сажевым фильтром и турбонаддувом.

Стандартным по вязкости для этого движка является ММ SAE 5W30, для северных регионов зимой желательно использовать сорта 0W.

Кроме оригинальной продукции Ниссан также в двигатель 1.6 dCi можно заливать масло 5W30:

• Top Tec 4400 (Liqui Moly);
• Helix Ultra AR-L (Shell);
• Specific 0720 (Motul);
• Profile R-XL (Motorex);
• Evolution Full-Tech FE (Elf);
• Syntium 5000 RN (Petronas);
• Formula RNX (Gulf);
• City Pro C4 (Neste);
• Officialtech С4 (Wolf).

Есть мнение, что масло Wolf расходуется в процессе эксплуатации, и его приходится доливать. Но это утверждение необязательно является верным, так как на масляный расход влияют всевозможные течи, изношенные м/с колпачки и поршневые кольца, повышенная нагрузка на двигатель.

X-RAY и Duster: общий мотор HR16DE (H4M) и все его недостатки

HR16DE (H4M) — двигатель, являющийся совместной разработкой двух компаний еще до объединения, версия для Nissan — HR16DE , версия Renault — H4M .

Многие считаю, что мотор берет свои корни от французского K4M , но это не совсем так: K4M — это чугунный двигатель с ременным приводом и гидрокомпенсаторами, тогда как ниссановский QG16DE , выпускаемый с 1999 года, без гидрокомпенсаторов, имеет фазорегулятор на впуске и цепь вместо ремня, в точности как HR16DE (H4M) .

Также АвтоВаз в 2015 г. начал сборку мотора, а с 2017 г. локализация превысила уже 60% : производится изготовление блока цилиндров, ГБЦ, коленчатого вала. И уже сейчас можно сказать, что данный двигатель стал неотъемлемой частью Лады и первым мотором с алюминиевым блоком, выпускающемся на АвтоВазе.

Двигатель Honda h33A: описание, характеристики, обслуживание

Двигатель Honda h33A вышел в свет в 1991 году. Мотор предназначался для четвёртого поколения Хонда Прелюд. Параллельно с этим проводился выпуск и другого силового агрегата Н серии с маркировкой Н22А.

Описание и технические характеристики

Двигатель h33 это 4-х цилиндровый мотор с увеличенным объёмом до 2.3 литра, в отличие от Н22. Этот двигатель оснащается таким же алюминиевым блоком цилиндров высотой 219.5 мм, со стенками из FRM. Но отличия h33A от h32A есть и кроются они в коленвале с ходом поршня 95 мм, в поршнях с компрессионной высотой 30.5 мм, в укороченных шатунах 141.5 мм. Втиснув это в блок цилиндров, инженеры получили рабочий объем 2.3 литра.

Honda Prelude с мотором h33A.

Головка h33A с двумя распредвалами и с 4-мя клапанами на цилиндр, но она лишена системы изменения фаз газораспределения и высоты подъёма клапана VTEC. На JDM версиях диаметр впускных клапанов 35 мм, выпускных 30 мм, на остальных 34/29 мм.

Двигатель h33A нуждается в регулировке клапанов каждые 40-50 тыс. км. Клапанные зазоры на холодную: впускные 0.07-0.11 мм, выпускные 0.15-0.19 мм.

Мотор h33A.

Технические характеристики двигателя Хонда h33A:

Наименование параметра	Характеристика
Производитель	Honda Motor Company
Марка двигателя	h33A
Объём	2.3 литра (2258 см. куб)
Мощность	160/5800 165/5800 190/6800 200/6800
Количество цилиндров	4
Количество клапанов	16
Диаметр поршня	87
Расход топлива	9.4 литра на каждые 100 км пробега
Количество масла в двигателе	4.3 литра
Рекомендуемое масло для использования	5W-30 5W-40 10W-30 10W-40 10W-50 15W-40 15W-50
Ресурс	250+ тыс. км
Применяемость	Honda Accord Honda Prelude Honda Ascot Innova

Модификации мотора

Как и любой двигатель Хонда, Н22А имеет несколько модифицированных версий. Рассмотрим, какие изменения применялись в силовом агрегате:

Двигатель h33A

• h33A — существует две версии JDM h33A:
• h33A Black top — стандартная JDM версия мощность которой 165 л.с. при 5800 об/мин. Устанавливалась на Ascot Innova.
• h33A Blue top — топовая версия этого мотора с VTEC. Его отличие это PDE головка, которая близка к h32A Euro R, степень сжатия увеличена до 10.6, дроссельная заслонка как на Euro R, форсунки 295 сс. Встречается Н23А ВТЭК на Accord Wagon SiR и AWD. Развивает мощность 190 л.с. при 6800 об/мин и 200 л.с. при 6800 об/мин, крутящий момент 221 Нм при 5300 об/мин в обоих случаях.
• h33A1 Black top — версия для Северной Америки. Мощность 162 л.с. при 5800 об/мин, крутящий момент 212 Нм при 4500 об/мин. Ставилась на Prelude 4.
• h33A2 Black top — европейская версия h33A1 для Prelude 4.
• h33A3 Black top — европейская версия h33A2 для Accord и Rover 623.

Обслуживание

Техническое обслуживание силового агрегата стоит проводить каждые 15 000 км, но как и для любого двигателя, рекомендуется сократить период в 1.5 раза, чтобы увеличить ресурс мотора. Чтобы предотвратить другие неисправности, в ходе каждого технического обслуживания рекомендуется делать диагностику электронного блока управления двигателем на предмет ошибок.

Обслуживание и ремонт головки блока h33A.

Неисправности и ремонт

Как и в любом силовом агрегате, h33A имеет свои неисправности типичные именно для него. Так, основные из них такие:

Восстановление мотора h33A.

• Течь антифриза. Необходимо проверить КХХ.
• Жор масла. Стандартное дело для этой серии моторов. Стоит проверить маслосъёмные кольца и колпачки.
• Течь масла. Рекомендуется проверить заглушки распредвала и датчик давления масла.
• Тормозит мотор. Стоит проверить ГРМ, отрегулировать клапаны и проверить исправность датчиков температуры и детонации.

Вывод

Двигатель Н23А — простой и надёжный силовой агрегат. Техническое обслуживание можно проводить собственными руками. Благодаря простоте конструкции, его можно и ремонтировать самостоятельно.

avtodvigateli.com

X-RAY и Duster: общий мотор HR16DE (H4M) и все его недостатки

HR16DE (H4M)

— двигатель, являющийся совместной разработкой двух компаний еще до объединения, версия дляNissan —HR16DE , версияRenault —H4M .

Многие считаю, что мотор берет свои корни от французского K4M

, но это не совсем так:K4M — это чугунный двигатель с ременным приводом и гидрокомпенсаторами, тогда как ниссановскийQG16DE , выпускаемый с 1999 года, без гидрокомпенсаторов, имеет фазорегулятор на впуске и цепь вместо ремня, в точности какHR16DE (H4M) .

Также АвтоВаз в 2020 г. начал сборку мотора, а с 2017 г.

локализация превысила уже60% : производится изготовление блока цилиндров, ГБЦ, коленчатого вала. И уже сейчас можно сказать, что данный двигатель стал неотъемлемой частью Лады и первым мотором с алюминиевым блоком, выпускающемся на АвтоВазе.

H4M и HR16DE: технические характеристики и нюансы

HR16DE (H4M)

имеет легкий алюминиевый блок с полностью сбалансированным коленчатым валом с пятью подшипниками и алюминиевой ГБЦ, в ней установлены два распределительных вала и 16 клапанов, по 4-е на каждый цилиндр.

Степень сжатия составляет от 9,5

до10,7 (зависит от года выпуска и модели автомобиля). Диаметр цилиндра и ход поршня равен78,0 мм . и83,6 мм. соответственно. ДвигательHR16DE (H4M) имеет электронный дроссель идве форсунки на цилиндр.

Форсунки HR16DE (H4M)

Дополнительная пара форсунок на цилиндр появилась в следствие модернизации,

так что между владельцами автомобилей с моторомHR16DE (H4M) разных годов выпуска может разгореться нешуточный спор по поводу их количества.

Агрегат выдает от 110 л.с.

до117 л.с. и от142 до158 Нм крутящего момента при4000 об/мин . В поршни установлены два компрессионных кольца и одно маслосъемное, сам блок имеет пять несущих опор.

ГБЦ

Головка блока цилиндров изготовлена из прочного, легкого алюминиевого сплава, что дает ей хорошую эффективность охлаждения. Каждый распределительный вал поддерживается пятью подшипниками, но только на впускном распредвалу расположен фазорегулятор.

ГБЦ

Впускные клапаны имеют диаметр — 31 мм

., продолжительность впуска228° , а выпускные клапаны —25 мм ., продолжительность выпуска208° . Как уже говорилось моторне имеет гидрокомпенсаторов .

HR16DE (H4M)

оснащен системой рециркуляции отработавших газов (EGR ). Эта система возвращает часть выхлопных газов на сторону впуска, чтобы уменьшить расход топлива и свести к минимуму выбросы.

Фазорегулятор на впуске

Семейство HR-двигателей расшифровка обозначения

16

— Делим на 10 и получаем объем двигателя;D — DOHC (двойные верхние распределительные валы);E — Многоточечный впрыск топлива.

Проблемы HR16DE (H4M)

Nissan HR16DE

надежен и долговечен. Перечислим те немногие недостатки:

• Свист, раздающийся из подкапотного пространства, источник шума — приводной ремень генератора, подтягиваем ремень или меняем его на новый вместе с роликом;
• Глохнет двигатель. Возможно проблема кроется в реле блока зажигания, Nissan официально отзывал партию автомобилей по этой причине. Проблема решается заменой блока зажигания;
• Некоторые владельцы жаловались на плохой запуск мотора в холод (-20 С), но скорее всего это была проблема первых серий;
• В районе 150 тыс.км и больше может возникнуть проблемы с запуском, провалы в тяге, неравномерный холостой ход — причина кроется в растянутой цепи ГРМ — исправляется заменой;
• Уходит антифриз, виной всему прокладка ГБЦ и некачественная обработка поверхности, подтекание также возможно в районе помпы;
• К недостатком можно отнести такую простую процедуру как замена свечей зажигания, для ее осуществления придется снять впускной коллектор.

Вердикт по HR16DE и H4M

Мотор надежный и проверенный поэтому он ставится на такие бестселлеры как: Qashqai,Duster, Tiida,Logan, Sondero, Kaptur, X-RAY, Juke, Note и др.

Кто-то может сказать, что двигатель алюминиевый, а значит одноразовый. С этим трудно не согласиться, но пробег в 250 тыс.км

., а то и в350 тыс.км.

до капитального ремонта этот двигатель преодолеет с легкостью.

Главное каждые 10 000

километров менять масло, на90 тыс.км. прислушаться к звуку издаваемому клапанами и если они нуждаются в регулировке, то произвести ее. К150 000 — 200 000 тыс.км. озаботиться заменой цепи ГРМ и все.

Советуем посмотреть:

• Обновленный Geely Atlas Pro 1.8 Turbo : китайский мотор, похожий на немецкую серию EA888 от Volkswagen
• Алюминиевый блок — эра «миллионников» подошла к концу
• Новая Jetta в России: еще ближе к Пассату

Неисправности и ремонт двигателя Кашкай / Тиида / Жук / Ноут HR16DE

Двигатель Renault-Nissan H4M-HR16DE это эволюция реношного K4M, в ниссановской линейке заменил QG16DE. Мотор неплохой, к бензину не требовательный, при рекомендованном 95-м, можно лить и 92. В системе ГРМ используется цепь, здесь она достаточно надежная и раннее ее растяжение вас не будет беспокоить. Имеется система изменения фаз газораспределения, фазовращатель установлен на впускном валу, используется электронная дроссельная заслонка, а вот зазоры клапанов на HR16DE регулировать нужно, гидрокомпенсаторов тут нет. Зазоры регулируются подбором толкателя, примерно, раз в 80-100 тыс км. Шум и стук двигателя основной признак скорой поездки на регулировку. Данный мотор подвергался модернизации, были изменены распределительные валы, на каждый цилиндр теперь ставятся по две форсунки, повысилась экономия топлива, немного увеличилась мощность, снизились холостые обороты, мотор стал выполнять требования Евро 5 и другие, менее значимые, преобразования. Поговорим о неисправностях и путях их ремонта на HR16DE-Н4М. 1. Свист двигателя. Как и на многих моторах Ниссан, этот свист не что иное, как звук ремня генератора, проблема решается его подтяжкой, если же тянуть некуда, тогда заменой ремня. 2. Глохнет двигатель. Здесь проблема в реле блока зажигания, по данной неисправности Nissan отзывал партию автомобилей. При данной неисправности вы рискуете заглохнуть посреди дороги и не факт, что заведетесь. Решается проблема заказом нового реле блока зажигания. 3. Прогар кольца приемной трубы. Симптомы: на средних оборотах при ускорении слышен более злой звук. Меняете прокладку и ездите дальше в тишине. 4. Вибрация двигателя. Обычно, это симптом приближающейся кончины правой подушки двигателя HR16DE-H4M. Замена решит все вопросы. Кроме того, мотор HR16DE-H4M плохо заводится и глохнет в сильный мороз (от -15 С), можно поменять свечи, заводить с газом, это немного выправит ситуацию, но в целом, это такая неприятная особенность движка. На вариаторе CVT ощущаются толчки при переключении. Подводим итог, HR16DE-H4M вполне обыкновенный двигатель в своем классе, не хуже, но и не лучше аналогов, некий уменьшенный вариант MR20DE . Стоит ли брать автомобиль с таким мотором? Если вы человек спокойный и гонять не для вас, конечно стоит, в противном случае смотрите на более мощные движки.
