Правила эксплуатации двигателя HR16DE

Оценка множества достоинств этого мотора возможна лишь при выполнении ряда правил, необходимых для безопасной и соответствующей по срокам ресурсу эксплуатации.

Перечислим вкратце эти условия, изложенные подробно в инструкции по эксплуатации автомобиля, укомплектованного этим ДВС:

• Использование бензина с октановым числом не ниже АИ-92;
• Применение качественного моторного масла классов, указанных в инструкции по эксплуатации;
• С учётом реалий снижение пробега между заменами масла с 15 тыс. км до 10 тыс. км.
• Применение расходных запчастей (фильтры, свечи, предохранители, лампы, расходные жидкости и пр.) только параметров, соответствующих техническим характеристикам двигателя;
• Своевременное прохождение технического осмотра и профилактического обслуживания с участием квалифицированных специалистов.

В штатном исполнении двигатель HR16DE, известный и как H4M, рассчитан не на спортивную, а на размеренную езду в большинстве режимов современного города. Не внося рискованных или критических изменений в его конструкцию и программное обеспечение, можно быть уверенным, что ресурс этого ДВС в 250 тыс. км, сложившийся из опыта автолюбителей, не является минимальным.

Надёжность мотора

Почти каждый владелец автомобиля знает – ресурс любого мотора во многом зависит от условий его эксплуатации. Если человек любит быструю и «агрессивную» езду – возрастает нагрузка на трущиеся узлы и агрегаты, увеличивается износ деталей. Частые перегревы, способствуют разжижению масла, которое не успевает образовывать достаточное количество масляной плёнки. Кроме того, несоблюдение температурного диапазон может привести к деформации головки блока цилиндров, попаданию охлаждающей жидкости в камеру сгорания и серьезному повреждению цилиндропоршневой группы.

Стоит обратить внимание следующие моменты:

1. Ниссан производит модели с цепным или шестерёночным приводом грм, что безусловно надёжнее ремней.
2. При перегреве у моторов этой серии крайне редко происходят растрескивания головки блока цилиндров.
3. Модели серии HR всегда признавались самыми лучшими и надёжными среди всех «собратьев» в мире.

Достоинства и недостатки силовых агрегатов

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный двигатель Рено Логан 2 1.6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.4 л. Мощности 75 л.с. просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу.

А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность». По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.

Моторное масло для 1,6-литрового дизеля

Дизельный мотор 1.6 dCi (модель R9M) – четырехцилиндровый силовой агрегат с турбонаддувом, максимальной мощностью 130 л. с., в российском варианте устанавливается на Ниссан Кашкай второго поколения (дорестайлинг).

Дизель R9M производится с 2011 года, считается достаточно надежным силовым агрегатом, его основной недостаток – плохой запуск в морозную погоду.

Рекомендуемые здесь заводом-изготовителем смазочные жидкости – это оригинальные малозольные масла low SAPS со спецификацией ACEA C4 (Renault RN 0720), специально разработанные для моторов с сажевым фильтром и турбонаддувом.

Стандартным по вязкости для этого движка является ММ SAE 5W30, для северных регионов зимой желательно использовать сорта 0W.

Кроме оригинальной продукции Ниссан также в двигатель 1.6 dCi можно заливать масло 5W30:

• Top Tec 4400 (Liqui Moly);

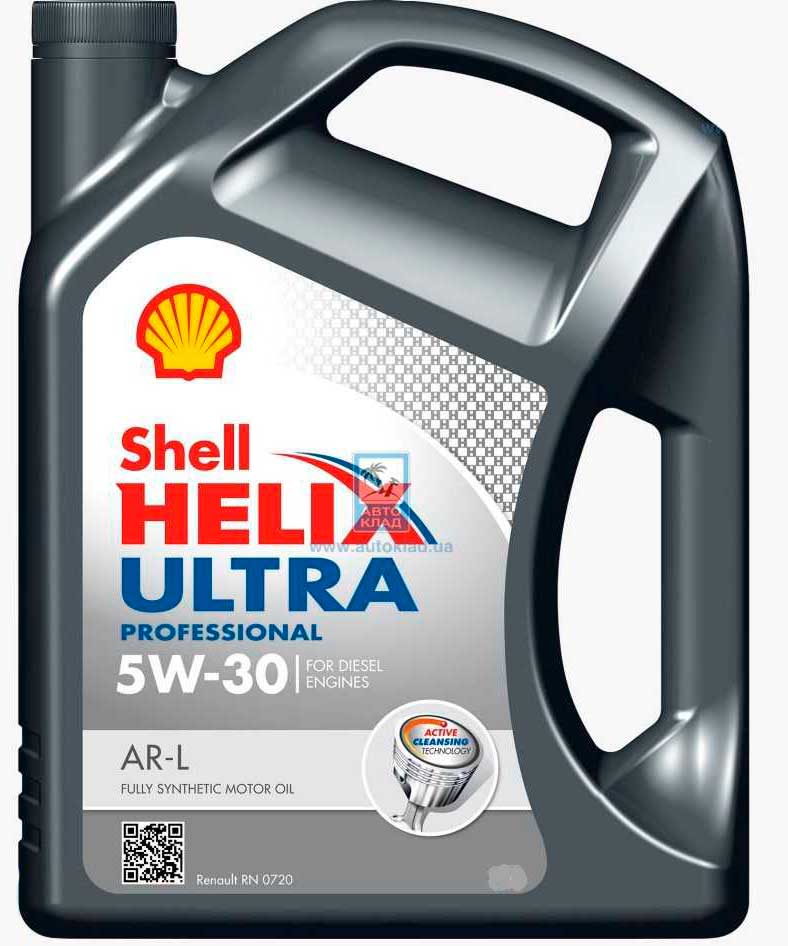

• Helix Ultra AR-L (Shell);
• Specific 0720 (Motul);
• Profile R-XL (Motorex);
• Evolution Full-Tech FE (Elf);
• Syntium 5000 RN (Petronas);
• Formula RNX (Gulf);
• City Pro C4 (Neste);
• Officialtech С4 (Wolf).

Есть мнение, что масло Wolf расходуется в процессе эксплуатации, и его приходится доливать. Но это утверждение необязательно является верным, так как на масляный расход влияют всевозможные течи, изношенные м/с колпачки и поршневые кольца, повышенная нагрузка на двигатель.

Технические характеристики

Первое, с чем иногда сталкиваются автолюбители во время покупки автомобиля – поиск таблички с серийным номером двигателя. Найти эти данные достаточно просто – они выбиты заводом-изготовителем на передней части блока цилиндров, возле стартера.

Теперь перейдём к расшифровке буквенных и цифирных обозначений двигателя. В названии HR15DE каждый элемент имеет своё обозначение:

• серия выпускаемого двигателя обозначается первыми двумя буквами «HR»,
• объём двигателя обозначается цифрой, которую необходимо разделить на 10. У нашей серии мотора этот параметр равен 1,5 л,
• после цифр идёт буква «D», которая свидетельствует о наличии у каждого цилиндра четырёх клапанов (два впускных и два выпускных), а также двух распределительных валов,
• последняя буква «Е» говорит о том, что на этой модели двигателя установлены форсунки.

Основные характеристики силового мотора приведены в таблице ниже:

Параметр	Значение
Вид двигателя	Четырёхцилиндровый, шестнадцатиклапанный,с жидкостным охлаждением
Рабочий объём двигателя	1498 см³
Тип грм	DOHC
Ход поршня	78,4 мм
Степень сжатия	10.5
Количество компрессионных колец	2
Количество маслосъёмных колец	1
Порядок зажигания	1-3-4-2
Компрессия	Заводская — 15,4 кг/см² Минимальная — 1,95 кг/см² Разница между цилиндрами — 1,0 кг/см²
Степень сжатия	10.5
Мощность	99-109 л.с. (при 6000 об. в мин.)
Крутящий момент	139 — 148 кг*м
(при 4400 об. в мин.)
Топливо	АИ-95
Расход топлива при смешанном цикле	12,3 л

Мотор HR15DE представляет однорядный 4-х цилиндровый двигатель – у силового агрегата один коленчатый вал, который приводят во вращение четыре поршня, распложенные вряд
Рабочий объём двигателя, является одним из самых важных показателей, на которые обращает внимание автолюбители – от него зависит мощность. У модели HR15DE он составляет 1498 см³, что даёт ему мощность порядка 99-109 лошадиных сил.
Двигатель 16-ти клапанный – на каждый цилиндр приходится по два впускных и два выпускных клапана
Несмотря на дискуссию инженеров – что надёжнее – цепь или ремень, производитель считает более надёжным использование цепи грм.
Перекрытие клапанов сводится к минимуму за счёт установленного на этой модели двигателя фазорегулятора распредвала. Это устройство обеспечивает максимально возможное значение углов опережения открытия и запаздывания закрытия впускных клапанов.
Охлаждение жидкостное – в качестве рабочей жидкости целесообразно использование антифриза. Термостат, обеспечивая оптимальный температурный режим мотора, работает в диапазоне охлаждающей жидкости 77-83,5°.
Порядок зажигания 1-3-4-2 – эта схема показывает порядок воспламенения топливной смеси в камере сгорания

Для бесперебойной её работы необходимо своевременно менять аккумулятор и использовать свечи зажигания, рекомендуемым заводом-изготовителем.
Важно отметить, что модель двигателя имеет хорошие показатели крутящего момента, позволяющие более комфортно эксплуатировать автомобиль в городской среде.
Используемое топливо – АИ-95, однако судя по отзывам автолюбителей этот двигатель «всеядный» – отлично работает на бензине АИ-92 без потери мощности.

Технические характеристики HR16DE 1,6 л/110 л. с.

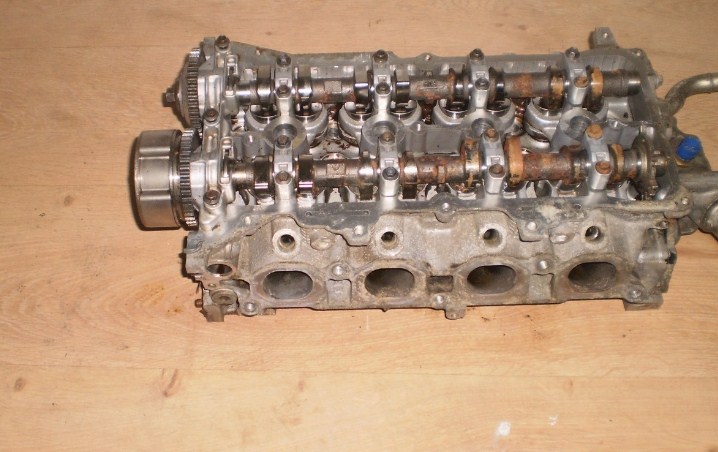

Изначально в двигателе заложена рядная конструкция с верхними распредвалами по схеме DOHC V16. Улучшена схема двигателя гидромуфтой корректировки фаз газораспределения, электронной дроссельной заслонкой и дублированными форсунками на каждом цилиндре.

Компоновка навесного оборудования

Вместо ремня ГРМ конструкторы производителя применили высокоресурсный цепной привод.

Цепной привод ГРМ

Полные технические характеристики HR16DE выглядят следующим образом:

Изготовитель	Atsuta Plant, Nissan Motor Manufacturing UK, Oppama Plant, Nissan Motor Iberica S. A., Shonan Plant, АвтоВАЗ, Aguascalientes Planta, Dongfeng Motor Company
Марка ДВС	HR16DE
Годы производства	2006 – …
Объем	1598 см3 (1,6 л)
Мощность	81 кВт (110 л. с.)
Момент крутящий	153 Нм (на 4400 об/мин)
Вес	120 кг
Степень сжатия	9,5
Питание	инжектор
Тип мотора	рядный бензиновый
Зажигание	система СОР, 4 катушки на свечах
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	пластиковый
Выпускной коллектор	стальной сварной
Распредвалы	8 кулачков, схема DOHC
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	78 мм
Поршни	алюминиевые, короткая юбка
Коленвал	литой чугунный
Ход поршня	83,6 мм
Горючее	АИ-95
Нормативы экологии	Евро-4/5
Расход топлива	трасса – 5,5 л/100 км смешанный цикл 6,4 л/100 км город – 8,9 л/100 км
Расход масла	максимум 0,5 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, Mobil, Shell, Motul
Масло для HR16DE по составу	синтетика, полусинтетика
Объем масла моторного	4,3 л
Температура рабочая	95°
Ресурс ДВС	заявленный 250000 км реальный 350000 км
Регулировка клапанов	шайбы
Система охлаждения	принудительная, антифриз
Объем ОЖ	6,3 л
Помпа	GKN-Spidan 91637, Febi 37195, Dolz N151, Blue Print ADN19190
Свечи на HR16DE	PLZKAR6A-11 от NGK
Зазор свечи	0,7
Цепь ГРМ	130281KC0A с двумя цветными метками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Champion CAF100956P, Bosch F026400101, Blue Print ADN12249, Alco MD-8288
Масляный фильтр	C-207L, C-224, C-221 VIC
Маховик	6 отверстий для болтов, зубчатый венец полный
Болты крепления маховика	М12х1,25 мм
Маслосъемные колпачки	производитель Goetze
Компрессия	от 12 бар, разница максимум 1 бар в соседних цилиндрах
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 16 Нм маховик – 107,8 Нм болт сцепления – 57 Нм крышка подшипника – 32,4 Нм + 60° (коренной) и 27,5 Нм, отворот, 19,6 Нм + 60° (шатунный) головка цилиндров – 66 Нм, ослабление, 40 Нм + 75° + 75°

Двигатель K4M устанавливается на автомобили:

Renault Clio

Renault Clio
(06.2009 — 06.2011)

рестайлинг, хэтчбек 5 дв., 3 поколение

Renault Clio
(03.2009 — 06.2011)

рестайлинг, хэтчбек 3 дв., 3 поколение

Renault Clio
(09.2005 — 06.2009)

хэтчбек 5 дв., 3 поколение

Renault Clio
(06.2005 — 02.2009)

хэтчбек 3 дв., 3 поколение

Renault Fluence

Renault Fluence
(04.2012 — 07.2017)

рестайлинг, седан, 1 поколение

Renault Fluence
(09.2009 — 04.2013)

седан, 1 поколение

Renault Kangoo

Renault Kangoo
(03.2013 — 06.2016)

рестайлинг, минивэн, 2 поколение

Renault Kangoo
(01.2008 — 02.2013)

минивэн, 2 поколение

Renault Laguna

Renault Laguna
(04.2008 — 09.2013)

купе, 3 поколение

Renault Laguna
(09.2007 — 10.2010)

лифтбек, 3 поколение, BT

Renault Laguna
(03.2005 — 05.2008)

рестайлинг, лифтбек, 2 поколение

Renault Logan

Renault Logan
(07.2018 — н.в.)

рестайлинг, седан, 2 поколение

Renault Logan
(03.2014 — 12.2018)

седан, 2 поколение

Renault Logan
(09.2009 — 06.2016)

рестайлинг, седан, 1 поколение

Renault Megane

Renault Megane
(07.2014 — 07.2016)

2-й рестайлинг, хэтчбек 5 дв., 3 поколение

Renault Megane
(08.2012 — 06.2014)

рестайлинг, хэтчбек 5 дв., 3 поколение

Renault Megane
(05.2012 — 11.2014)

рестайлинг, хэтчбек 3 дв., 3 поколение

Renault Megane
(03.2008 — 07.2012)

хэтчбек 5 дв., 3 поколение

Renault Megane
(03.2008 — 04.2012)

хэтчбек 3 дв., 3 поколение

Renault Megane
(10.2006 — 09.2009)

рестайлинг, хэтчбек 5 дв., 2 поколение

Renault Megane
(10.2006 — 09.2009)

рестайлинг, седан, 2 поколение

Renault Megane
(10.2006 — 09.2009)

рестайлинг, универсал, 2 поколение

Renault Megane
(09.2002 — 09.2006)

хэтчбек 5 дв., 2 поколение

Renault Megane
(09.2002 — 09.2006)

седан, 2 поколение

Renault Megane
(09.2002 — 09.2006)

универсал, 2 поколение

Renault Megane
(09.1999 — 09.2003)

рестайлинг, купе, 1 поколение

Renault Megane
(03.1999 — 09.2003)

рестайлинг, седан, 1 поколение, LA

Renault Megane
(03.1999 — 09.2003)

рестайлинг, хэтчбек 5 дв., 1 поколение

Renault Megane
(03.1999 — 09.2003)

рестайлинг, универсал, 1 поколение

Renault Megane
(03.1999 — 09.2003)

рестайлинг, открытый кузов, 1 поколение

Renault Sandero

Renault Sandero
(07.2018 — н.в.)

рестайлинг, хэтчбек 5 дв., 2 поколение

Renault Sandero
(09.2012 — 12.2018)

хэтчбек 5 дв., 2 поколение

Renault Sandero
(12.2009 — 08.2014)

хэтчбек 5 дв., 1 поколение

Renault Sandero Stepway

Renault Sandero Stepway
(08.2018 — н.в.)

рестайлинг, хэтчбек 5 дв., 2 поколение

Renault Sandero Stepway
(11.2014 — 10.2018)

хэтчбек 5 дв., 2 поколение

Renault Sandero Stepway
(12.2010 — 10.2014)

хэтчбек 5 дв., 1 поколение

Renault Scenic

Renault Scenic
(06.2013 — 07.2015)

2-й рестайлинг, хэтчбек 5 дв., 3 поколение

Renault Scenic
(01.2012 — 05.2013)

рестайлинг, хэтчбек 5 дв., 3 поколение

Renault Scenic
(07.2009 — 07.2012)

хэтчбек 5 дв., 3 поколение

Renault Scenic
(09.2006 — 11.2009)

рестайлинг, хэтчбек 5 дв., 2 поколение

Renault Symbol

Продажа Renault Clio в России

Объявления о продаже новых и б/у авто

Санкт-Петербург

Clio 2011

220 000 q

Санкт-Петербург

Clio 2007

275 000 q

Санкт-Петербург

Clio 2007

260 000 q

Санкт-Петербург

Clio 2004

200 000 q

Великий Новгород

Clio 2001

85 000 q

Великий Новгород

Clio 2002

49 900 q

Тверь

Clio 2008

279 000 q

Красногорск

Clio 2000

189 500 q

Руза

Clio 2001

60 000 q

Москва

Clio 2006

390 000 q

Москва

Clio 2000

74 999 q

Москва

Clio 2010

490 000 q

Москва

Clio 2009

340 000 q

Власиха

Clio 2001

70 000 q

Подольск

Clio 1992

70 000 q

Чехов

Clio 2006

197 000 q

Ярославль

Clio 2007

230 000 q

Калуга

Clio 2008

270 000 q

Тула

Clio 2006

289 000 q

Нижний Новгород

Clio 2001

99 888 q

Запчасти и шины на двигатель K4M

Фара правая для Renault Logan 2005> рест

Цена 1 500 р.

Крыло переднее левое Renault Megane III с 2009г

Цена 4 000 р.

Фара левая Renault Laguna 1998-2001

Цена 1 500 р.

Фара правая Renault Symbol 7701057658

Цена 4 500 р.

Фара правая Renault Laguna I

Цена 500 р.

Бампер передний для Renault Duster 2012>

Цена 6 000 р.

Обслуживание

Как и аналогичные моторы, у двигателя QG16DE Ниссан ресурс ограничен, и он нуждается в регулярном осмотре каждые полгода, или 15 000 км пробега. В это время проводится замена масляного фильтра и самого масла для ДВС. При этом помните, что масла в моторе вмещается 2.7 литра.

Цепь QG16DE

Свечи Ниссан рекомендуется менять при каждой замене масла ДВС при использовании обычных элементов зажигания. Платиновые (иридиевые) свечи можно менять в два раза реже. Т.е. обычные свечи меняются раз в полгода, а с платиновыми наконечниками – раз в год.

Ресурс воздушного фильтра – также 12 месяцев.

В отличие от ремня, цепь ГРМ весьма надежна и редко требует замены, раньше 200 тыс. км. Ремни навесного оборудования лучше сменять каждые 70 – 80 тыс. км пробега.

Антифриза для полной замены потребуется 6,7 литров. Первый раз его меняют с промывкой системы охлаждения через 3 года эксплуатации или 90 тыс. пробега, потом – раз в 2 года, т.е. через каждые 60 тыс. пробега.

После осмотра проводится регулировка клапанов, если это нужно.

О двигателе Renault Logan K4M 1,6 л

ДВИГАТЕЛЬ RENAULT LOGAN K4M 1,6 Л

Движок Renault Logan K4M 1,6 л. 102 л.с. не нов, и был много раз модифицирован, его варианты использует производитель Renault еще с 1999 г. для Renault Megane, Renault Clio II, Renault Laguna. Движок развивает идеи K7M серии, с обновленной ГБЦ, с 16 клапанами. Отличается новой головой с парой распредвалов (они облегченные), другими поршнями, гидрокомпенсаторами. Движки могут иметь фазорегулятором, или он может отсутствовать, движок обладает степенью сжатия 9.5 — 10, это, а также прошивка, обусловили определенный разброс характеристик мощности движка, а в целом К4М почти одинаковы. Индексы, указываемые за названием К4М отражают показатели: норм токсичности(Евро-345), типа КПП, наличия регулятора фаз, степени сжатия и ряд других особенностей для конкретного автомобиля. Присутствует и модифицированный вариант рассматриваемого движка имеющий название K4M RS, с широкими валами, пиленными каналами выдающий 135 л.с. имея объем 1.6 л. Недостатки движка с 16 клапанами, это дорогие запчасти, обрыв ремня ГРМ вредит клапанам, что требует замены роликов и ремня каждые 60 тыс. км. Присуще движку и наличие провалов в работе, плавание оборотов при некачественном топливе. В сравнении с движками на 8 клапанов, 16V тих, экономичен, не дает значительной вибрации. При выборе Логана/Сандеро/Ларгуса, К4М на 16 клапанов подойдет отлично

Если говорить о более больших авто вроде Дастера, Мегана и подобных, стоит обратить внимание на движок в два литра. Когда речь заходит о минусах движка, то отмечают, троение, виновата, как правило катушка зажигания, форсунки, свечи, необходима замера компрессии и ориентироваться на это

Нарушения стабильной работы, плавание оборотов вызывает, как правило, датчик положений коленвала или катушка зажигания. В 2006 году вышел последователь К4М, имеющий название H4M, в соответствии с маркировкой Нисан — HR16DE.

ВОЗМОЖНОСТИ ТЮНИНГА

Простое чипование движка, и одновременная замена выхлопа безкатовым чуть улучшает динамические характеристики двигатея, около 120 л.с. Установка валов драйвтех 10 с фазой 270, пошире чем стандарт, добавит мощи. Можно использовать компрессор ПК-23 и наддув получим 140-150 л.с. Стандартные К4М не имеют значительной степени сжатия и справится с 0,5 бар. Готовые киты для движка отсутствуют, однако производитель предоставляет определенную конфигурацию для конкретного автомобиля. Проект потребует волговских форсунок, прямоточного выхлопа, валов с фазой 270-280, и настройка блоком управления двигателя Абит. Вместо компрессора возможно установить турбину TD04, а в остальном аналогично ПК-23. Так можно получить 150 л.с.

Производство	Renault Espana/АвтоВАЗ
Годы выпуска	1999 — наше время
Материал блока цилиндров	чугун
Система питания	инжектор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня	80,5 мм
Диаметр цилиндра	79,5 мм
Степень сжатия	9,5
Объем мотора	1598 см. куб.
Мощность	102-115 л.с. /5750 об.мин
Крутящий момент	145-147Нм/3750 об.мин
Топливо	92
Экологические нормы	Евро 4
Расход топлива	город 11,8 л. / трасса 6,7 л. / смешанн. 8,4 л/100 км
Расход масла	до 0,5 л/1000 км
Масло в двигатель к4м Логан 16 клапанов	5W-40 5W-30
Моторесурс К4М	По данным завода — нет данных На практике — 400+ тыс. км
ТЮНИНГ
потенциал	неизвестно
без потери ресурса	около 120 л.с.
Двигатель устанавливался	Renault Logan Renault Sandero Renault Kangoo 1 и 2 Renault Duster Lada Largus Renault Megane 1, 2, 3 Nissan Almera G11 Renault Clio 2 Renault Laguna 1, 2 Renault Scenic Renault Fluence

Зал автомобильной славы. Тест-драйв Infiniti Q60

Смотреть все фото новости >>

Тюнинг двигателя HR16DE-H4M

Чип-тюнинг

Самый популярный и народный способ поднять мощность это спортивная прошивка. Чип-тюнинг HR16DE ничего в корне не изменит, прибавка (если она вообще будет) составит ~5%, как бы владельцы не радовались после калибровки, выглядит это не более чем самовнушение. Для более весомой прибавки, ищите выпускной коллектор 4-2-1 и прямоточный выхлоп, на 2-х дюймовой трубе, холодный забор воздуха и прошивку. Большого прироста это не даст, но около 125 л.с. снять получится, чтоб двигаться дальше, нужно ставить наддув.

Турбина

Существуют проекты с маленькой турбиной на штатную поршневую, это самый дешевый вариант турбонаддува. Приобретается турбина VW K03 с интеркулером и пайпингом, под нее варится коллектор, форсунки штатные, выхлоп на 2″ трубе прямоточный и все это надо настроить. В стандартную ШПГ дуть больше 0.5 бар смысла нет, иначе готовьте деньги на ремонт. Максимум, что можно выжать с такой конфигурации, это около 160 л.с. Для дальнейшего движения, нужно разжимать мотор под более мощную турбину, форсунки производительностью от 440сс, мощный топливный насос и поршневая с лужей, под СЖ ~8. Мощность, в зависимости от турбины, будет 200 и более л.с.

РЕЙТИНГ ДВИГАТЕЛЯ: 4-

Альтернативная замена оригинальным маслам Ниссан

Использование оригинальной продукции Nissan вовсе не является обязательным условием, можно применять и другие смазочные жидкости, подходящие по характеристикам.

Чтобы двигатель работал долго и бесперебойно, желательно выбирать синтетические сорта масел, хорошие отзывы получили марки:

• Helix Ultra 5W40 от бренда Shell;
• Molygen New Generation 5W40 (Liqui Moly);
• 8100 Eco-clean 5W30 (Motul);
• Special Tec LL 5W30 (Liqui Moly);
• Magnatec 5W30 AP (Castrol).

Есть еще немало и других вариантов, тем более что производители автохимии не стоят на месте, регулярно появляются новые разработки моторных масел.

Здесь важно не нарваться на подделку, и еще нужно знать, что современные синтетические масла подразделяются на две категории – ПАО-синтетику и НС-синтетику. Pennzoil Synthetics (ПАО-синтетика) производится путем синтеза из природного газа, в то время как для получения HC-Synthetics (НС-синтетики) в качестве сырья используется сырая нефть

Pennzoil Synthetics (ПАО-синтетика) производится путем синтеза из природного газа, в то время как для получения HC-Synthetics (НС-синтетики) в качестве сырья используется сырая нефть.

ПАО-синтетика обеспечивает более надежную защиту двигателю при высоких и низких температурах, обладает лучшими эксплуатационными характеристиками, хотя и стоит дороже.

X-RAY и Duster: общий мотор HR16DE (H4M) и все его недостатки

HR16DE (H4M)

— двигатель, являющийся совместной разработкой двух компаний еще до объединения, версия дляNissan —HR16DE , версияRenault —H4M .

Многие считаю, что мотор берет свои корни от французского K4M

, но это не совсем так:K4M — это чугунный двигатель с ременным приводом и гидрокомпенсаторами, тогда как ниссановскийQG16DE , выпускаемый с 1999 года, без гидрокомпенсаторов, имеет фазорегулятор на впуске и цепь вместо ремня, в точности какHR16DE (H4M) .

Также АвтоВаз в 2020 г. начал сборку мотора, а с 2017 г.

локализация превысила уже60% : производится изготовление блока цилиндров, ГБЦ, коленчатого вала. И уже сейчас можно сказать, что данный двигатель стал неотъемлемой частью Лады и первым мотором с алюминиевым блоком, выпускающемся на АвтоВазе.

H4M и HR16DE: технические характеристики и нюансы

HR16DE (H4M)

имеет легкий алюминиевый блок с полностью сбалансированным коленчатым валом с пятью подшипниками и алюминиевой ГБЦ, в ней установлены два распределительных вала и 16 клапанов, по 4-е на каждый цилиндр.

Степень сжатия составляет от 9,5

до10,7 (зависит от года выпуска и модели автомобиля). Диаметр цилиндра и ход поршня равен78,0 мм . и83,6 мм. соответственно. ДвигательHR16DE (H4M) имеет электронный дроссель идве форсунки на цилиндр.

Форсунки HR16DE (H4M)

Дополнительная пара форсунок на цилиндр появилась в следствие модернизации,

так что между владельцами автомобилей с моторомHR16DE (H4M) разных годов выпуска может разгореться нешуточный спор по поводу их количества.

Агрегат выдает от 110 л.с.

до117 л.с. и от142 до158 Нм крутящего момента при4000 об/мин . В поршни установлены два компрессионных кольца и одно маслосъемное, сам блок имеет пять несущих опор.

ГБЦ

Головка блока цилиндров изготовлена из прочного, легкого алюминиевого сплава, что дает ей хорошую эффективность охлаждения. Каждый распределительный вал поддерживается пятью подшипниками, но только на впускном распредвалу расположен фазорегулятор.

ГБЦ

Впускные клапаны имеют диаметр — 31 мм

., продолжительность впуска228° , а выпускные клапаны —25 мм ., продолжительность выпуска208° . Как уже говорилось моторне имеет гидрокомпенсаторов .

HR16DE (H4M)

оснащен системой рециркуляции отработавших газов (EGR ). Эта система возвращает часть выхлопных газов на сторону впуска, чтобы уменьшить расход топлива и свести к минимуму выбросы.

Фазорегулятор на впуске

Семейство HR-двигателей расшифровка обозначения

16

— Делим на 10 и получаем объем двигателя;D — DOHC (двойные верхние распределительные валы);E — Многоточечный впрыск топлива.

Проблемы HR16DE (H4M)

Nissan HR16DE

надежен и долговечен. Перечислим те немногие недостатки:

• Свист, раздающийся из подкапотного пространства, источник шума — приводной ремень генератора, подтягиваем ремень или меняем его на новый вместе с роликом;
• Глохнет двигатель. Возможно проблема кроется в реле блока зажигания, Nissan официально отзывал партию автомобилей по этой причине. Проблема решается заменой блока зажигания;
• Некоторые владельцы жаловались на плохой запуск мотора в холод (-20 С), но скорее всего это была проблема первых серий;
• В районе 150 тыс.км и больше может возникнуть проблемы с запуском, провалы в тяге, неравномерный холостой ход — причина кроется в растянутой цепи ГРМ — исправляется заменой;
• Уходит антифриз, виной всему прокладка ГБЦ и некачественная обработка поверхности, подтекание также возможно в районе помпы;
• К недостатком можно отнести такую простую процедуру как замена свечей зажигания, для ее осуществления придется снять впускной коллектор.

Вердикт по HR16DE и H4M

Мотор надежный и проверенный поэтому он ставится на такие бестселлеры как: Qashqai,Duster, Tiida,Logan, Sondero, Kaptur, X-RAY, Juke, Note и др.

Кто-то может сказать, что двигатель алюминиевый, а значит одноразовый. С этим трудно не согласиться, но пробег в 250 тыс.км

., а то и в350 тыс.км.

до капитального ремонта этот двигатель преодолеет с легкостью.

Главное каждые 10 000

километров менять масло, на90 тыс.км. прислушаться к звуку издаваемому клапанами и если они нуждаются в регулировке, то произвести ее. К150 000 — 200 000 тыс.км. озаботиться заменой цепи ГРМ и все.

Советуем посмотреть:

• Обновленный Geely Atlas Pro 1.8 Turbo : китайский мотор, похожий на немецкую серию EA888 от Volkswagen
• Алюминиевый блок — эра «миллионников» подошла к концу
• Новая Jetta в России: еще ближе к Пассату

Обзор неисправностей и способы их ремонта

Во время обрыва или перескока звеньев цепи ГРМ мотор HR16DE поршнями без цековок на торцевой поверхности гнет клапана. Другими неисправностями обычно являются посторонние звуки:

Шум внутри ГРМ	1) сбиты клапанные зазоры 2) износ кулачков распредвала 3) выработка стержней/втулок клапанов 4) сломана клапанная пружина 5) снижено давление масла в системе	1) регулировка тепловых зазоров клапанов 2) замена распредвала 3) замена клапанов и втулок 4) установка новой пружины 5) ремонт или замена маслонасоса
Приглушенный стук под нагрузкой на малых оборотах	1) задиры на зеркале цилиндров 2) залегшие маслосъемные кольца	1) хонингование цилиндров 2) замена колец
Резкий стук на ХХ при подгазовке	1) износ шатунных вкладышей 2) снижено давление в системе смазки	1) замена вкладышей 2) диагностика, прочистка, замена маслонасоса
Глухой стук во время перегазовки на холостом ходу	1) износ коренных вкладышей 2) ослабление маховика	1) замена вкладышей 2) протяжка болтов крепления
Свист	ослаблен или перетянут ремень генератора	регулировка натяжения или замена ремня

Ремонт HR16DE

Тюнинг

Доработка двигателя H4M делится на два вида: чип-тюнинг и установку турбины. Прошивка на мощность поможет добавить 5-10% основной мощности, но при этом пропорционально увеличит расход горючего. Это стоит учесть при принятии решения. Провести чип-тюнинг можно при помощи K-line кабеля, программного обеспечения и наличия времени. Но, в большинстве случаев, рекомендуется обратиться на специальный автосервис, где специалисты подберут и настроят оптимальную конфигурацию для мотора.

Второй вариант – установка турбины. Самый дешевый вариант — турбина от VW с маркировкой K03. У нее в комплекте идет интеркулер и пайпинг. При этом необходимо переделать (переварить) полностью выхлопную систему и коллектор. Чтобы экономить деньги, можно не менять шатунно-поршневую группу, но при этом надувать больше, чем 0.5 бар, нельзя. Все это дает 150 л.с., которых более чем достаточно для городского и загородного режима эксплуатации.

Если хочется увеличить мощность до 180-200 л.с., то придется заменить распределительный вал, установить облегченные поршни и клапаны. В этом случае, не обойдется без установки более мощной турбины и прошивки блока управления двигателем специальным программным обеспечением.

Но не стоит слишком увлекаться тюнингом и добавлением мощности. Это может привести к тому, что мотор снизит свой ресурс на 1/3. Поэтому рекомендуется обращаться к профессионалам, которые сделают расчеты и подберут оптимальный вариант доработки.

Обзор неисправностей и способы их ремонта

Во время обрыва или перескока звеньев цепи ГРМ мотор HR16DE поршнями без цековок на торцевой поверхности гнет клапана. Другими неисправностями обычно являются посторонние звуки:

Шум внутри ГРМ	1) сбиты клапанные зазоры 2) износ кулачков распредвала 3) выработка стержней/втулок клапанов 4) сломана клапанная пружина 5) снижено давление масла в системе	1) регулировка тепловых зазоров клапанов 2) замена распредвала 3) замена клапанов и втулок 4) установка новой пружины 5) ремонт или замена маслонасоса
Увеличенный расход масла	1) задиры на зеркале цилиндров 2) залегшие маслосъемные кольца	1) хонингование цилиндров 2) замена колец
Резкий стук на ХХ при подгазовке	1) износ шатунных вкладышей 2) снижено давление в системе смазки	1) замена вкладышей 2) диагностика, прочистка, замена маслонасоса
Глухой стук во время перегазовки на холостом ходу	1) износ коренных вкладышей 2) ослабление маховика	1) замена вкладышей 2) протяжка болтов крепления
Свист	ослаблен или перетянут ремень генератора	регулировка натяжения или замена ремня

Ремонт HR16DE

Обслуживание

Техническое обслуживание двигателя К4М заключается в проведение своевременной замены расходных материалов. Они меняются со следующей периодичностью, выраженной в километрах:

К4М со стороны ремней ГРМ и навесного оборудования

• 15000 – моторное масло, масляный и воздушный фильтр
• 30000 – свечи зажигания
• 60000 – замена ремня навесного оборудования и ГРМ
• 90000 – с момента покупки, затем ОЖ меняется разв 60 тыс.

После очередного набега пятнадцати тысяч километров, следует проверить состояние ремня навесного оборудования, а также герметичность контура системы охлаждения и отработавших газов. Регулировка клапанов на силовом агрегате К4М не требуется, так как имеются гидрокомпенсаторы.

Комплект запчастей для змены ремня ГРМ К4М

Вывод

Двигатель «Рено» H4M совместного производства «Рено-Ниссан» – качественный силовой агрегат, который имеет повышенные технические характеристики, экономичность и соответствует всем стандартам. Техническое обслуживание проводится достаточно просто и типично, каждые 15 000 км. Но рекомендуется сократить межсервисный интервал до 12 000 км, что увеличит ресурс.

Двигателем HR16DE-Н4М объемом 1.6 л мощностью 114 лошадиных сил от Рено и Ниссан (партнёрство двух компаний) оснащались автомобили:

1. Ниссан: Жук, Тиида, Кашкай;
2. Рено: Дастер, Меган, Флюенс, Каптур;
3. Лада Веста;
4. С 2006 года вышла на рынок ещё одна модификация этого мотора HR16DE-Н4Мk 1.6 л с заниженной мощностью 110 л. с., с которым собирают Ладу Xray.

В отличие от своих предшественников — бензиновых двигателей К4М и QG16DE, считается улучшенным двигателем, который избавлен от ряда болячек.

Прежде всего, вместо ремня ГРМ имеет цепь с ресурсом равным ресурсу двигателя и надёжные катушки зажигания. Отличается мотор ещё и алюминиевым блоком цилиндров, что делает его легче К4М и QG16DE у которых блок из чугуна. У мотора не стало гидрокомпенсаторов, поэтому регулировку зазоров клапанов в соответствии с инструкцией по эксплуатации делают раз в 88-100 тыс. км. подбирая соответствующие по размерам толкатели. Среди прочего у двигателя экономичный расход и увеличенная мощность, а выхлоп отработанных газов экологически чище (класс Евро 5). В остальном у двигателя всё как обычно. Производство в России HR16DE-Н4М начато с 15 марта 2015 года на площадях АвтоВАЗа. По отзывам автомобилистов, мотор при нормальном уходе «ходит» более 250 тыс. км.
