Что такое иммобилайзер? принцип работы и ключевые отличия от автосигнализации

Особенности работы микро — иммобилайзеров

Эти противоугонные устройства наделяются обликом деталей или приборов машины. Например, реле миниатюрного иммобилайзера делается в виде стандартного предохранителя, установленного в каком-либо блоке. Эффективность этого устройства характеризуются временем, затрачиваемого на отыскивание реле и датчиков. Обезвреживание большого количества подобных компактных приборов занимает много дней. Существуют иммобилайзеры, отключающие двигатель через некоторый срок времени, прошедшего после кражи машины.

Эта ловушка для злоумышленников функционирует следующим образом: взломав автомобильный замок, угонщик уезжает на украденном автомобиле. Через несколько сотен метров заведенный мотор неожиданно выключается, останавливая транспорт на оживленной трассе. Странной машиной интересуются окружающие люди. Угонщик вынужден искать причину остановки непосредственно на дороге, в случае неудачи — выбираться из заглохшего автомобиля.

В новейших иммобилайзерах присутствуют транспондеры, существенно затрудняющие кражу автомобиля злоумышленниками. Бесконтактно работающие транспондеры запрашивают сложнейший шифр, хранящийся в особом брелке автовладельца. После попадания водителя в транспорт брелок оказывается в зоне функционирования приемника, считывающего обнаруженный код. Правильная авторизация выключит иммобилайзер, иначе продолжающий блокировать машину.

Для нейтрализации подобной системы ворам необходимо полностью разобрать транспорт потому, что тщательно замаскированный микроиммобилайзер, реле и приемник угонщики отыскать неспособны. Эти устройства, размещенные в любом месте личного средства передвижения, невозможно обнаружить без специализированных технических приборов, чем обеспечивается неприкосновенность автомобиля как частной собственности.

Проголосуйте, понравилась ли вам статья?

Принцип работы

Отвечая на вопрос: «Иммобилайзеры — что это?», стоит отметить, что принцип их работы не изменился за последние годы. Тут речь идет о наличии разрыва в электрических цепях, жизненно важных для работы двигателя, а ключ, который у него имеется, способен устранить указанный разрыв. Однако за последнее время электроника сильно шагнула вперед, что сделало возможным внесение определенных корректив в работу прибора.

Итак, продолжаем разбираться с таким понятием, как иммобилайзеры. Что это, станет более понятно, если рассмотреть их устройство. Сегодня в них имеется электронный блок, посредством которого осуществляется регулировка и управление функциями прибора. При помощи микропроцессора производится проверка подлинности ключа, после чего происходит замыкание нужных цепей. Кроме того, фирмы, занятые производством обездвиживателей, дополнительно предлагают целый ряд устройств, повышающих надежность их работы. Это могут быть замыкающие реле и топливные электромагнитные клапаны.

Общий принцип работы иммобилайзера, плюсы и минусы отдельных типов иммо

Рассмотрев преимущества и особенности устройства, каким может быть иммобилайзер, что такое иммо и для чего нужно подобное решение, дальше можно перейти к принципам его работы.

Прежде всего, для активации и деактивации иммобилайзер должен «опознать» (идентифицировать) владельца. Наиболее распространенным и удобным способом является радиочастотная идентификация электронного ключа.

Так вот, как уже было сказано выше, иммобилайзеры могут быть контактными и бесконтактными. В первом случае используется контактный ключ, тогда как во втором особый транскодер (трансподер). Такой транскодер может быть выполнен в виде метки иммобилайзера, чипа или карты.

Также есть и другие решения, которые способны сканировать отпечатки пальцев владельца автомобиля. Иногда встречаются устройства, предполагающие ввод пароля вручную. Так или иначе, самым удобным и массовым стал бесконтактный иммо.

Обычно метка, по которой устройство «узнает» хозяина, вмонтирована в ключ зажигания. Пользоваться таким решением максимально просто и водитель просто не замечает, как работает иммобилайзер. Однако есть и минусы, так как, получив ключ, можно завести ДВС и угнать машину.

Более надежным видом защиты является иммобилайзер с меткой. Дело в том, что метка выполнена отдельно от ключа и водитель носит ее при себе. Иммобилайзер деактивируется только тогда, когда владелец находится в машине или рядом с авто. Это значит, что даже если ключ зажигания украдут или выбросят владельца из машины, угнать автомобиль все равно не получится.

Рекомендуем прочитать про иммобилайзеры

Иммобилайзер и замок капота – работа в комплексе При выборе составляющих для собственного охранного комплекса главное – определиться, что же в автомобиле должно быть максимально защищено. Так, например, отличным вариантом противоугонного комплекса может стать совместная установка иммобилайзера и дополнительного электромеханического блокиратора капота.

Штатный иммобилайзер. Методы обхода при угоне Преступники, желающие завладеть автомобилем, используют несколько способов обхода штатного иммобилайзера. Наиболее распространенным из них является замена блоков или модулей отвечающих за запуск двигателя. При этом угонщик заменяет модуль на собственный, в котором функция иммобилайзера заранее отключена.

Как выбрать иммобилайзер?

Подбирать устройство для защиты на авто надо с учетом следующих критериев:

1. Разновидность. Перед покупкой иммо для автомобиля нужно определиться с типом устройства. Блокиратор двигателя может быть контактным, бесконтактным, электрическим, а также магнитным. Это относится к индивидуальным свойствам иммо, однако надо учитывать, что блокираторы, оборудованные радиометками, характеризуются повышенной защитой машины. Идентификация автовладельца осуществляется по метке, расположенной в ключе или брелке, что позволяет исключить взлом и угон авто злоумышленниками.
2. Метод блокировки мотора машины. Устройство может блокировать агрегат по аналоговому способу – связи между блокирующим устройством и ДВС в результате размыкания одной из электроцепей. Такой вариант стоит сразу отбросить, поскольку он снижает уровень защиты. Согласно отзывам экспертов, лучше поставить на авто цифровой блокиратор, в этом случае связь будет производиться по защищенному каналу. Если преступникам удастся вывести из строя процессорный модуль, мотор машины будет заблокирован.
3. Тип использующегося сигнала. Если он статический, то импульс будет неизменным. Такие сигналы без проблем можно считать с помощью специальных сканеров, поэтому они не подходят для защиты авто в современных реалиях. Если импульс динамический, то передача данных всегда будет осуществляться по изменяющемуся цифровому каналу. В результате этого преступник не сможет считать код, что позволяет более надежно защитить авто.
4. Производитель. По этому поводу ходит много споров. Часто эксперты утверждают, что надо отдавать предпочтение известным брендам, которые давно зарекомендовали себя на рынке. Обычно продукты от популярных производителей позволяют обеспечить надежную защиту машины, но в этом есть и недостаток. Продукты от известных брендов преступники изучают в первую очередь, в частности, речь идет об их принципе действия. Если купить иммобилайзер от непопулярного производителя, то вполне вероятно, что он тоже сможет обеспечить хорошую защиту, но перед покупкой рекомендуем ознакомиться с отзывами потребителей.

Решая, какой иммобилайзер лучше выбрать в 2020 году, нужно обращать внимание на гарантийный срок устройства. Изделия высококачественного производства обычно продаются с гарантией от трех лет и выше

Существующие разновидности иммобилайзеров

Сегодня есть несколько разновидностей устройства, наиболее распространенный – это контактный иммобилайзер, работу которого я уже описал выше, проверка соответствия ключа выполняется при контакте замка с ключом.

Еще есть бесконтактные модели, имеющие приемник сигнала в салоне и большую или малую дальность действия.

Такие устройства встроены в автомобильные брелки. Их еще называют «метками».

Если радиус действия маленький, около 10 сантиметров, водителю нужно поднести брелок поближе к встроенной в салоне антенне приемника сигала.

Если радиус действия большой – около двух метров, тогда водителю делать ничего не нужно, просто подойдя к машине он подносит и устройство, которое самостоятельно отправляет сигнал на приемник и машина не блокируется.

В отличие от примитивной системы сигнализации, сигнал короткий и хорошо закодированный, поэтому его перехват и расшифровка затруднены в десятки и даже сотни раз.

Где находится при штатной установке

Решить проблему с поисками мест, где может находиться штатный иммобилайзер может тот факт, что прибор «штатный». На конвейерах автозаводов не удосужились решить задачу по изменению места расположения ИММО для каждой машины. Поточное производство оно и есть поточное и однообразное. Любое изменение – нарушение работы конвейера.

Достаточно знать место, где расположен штатный иммобилайзер на одной машине, как тут же станет понятным и где он находится на остальных автомобилях этой модели:

1. Где находится иммобилайзер на автомобиле LADA Priora;

иммобилайзер АПС6 (небольшая коробочка, размерами 100 мм – находится за боковыми крышками центральной консоли. В нижней её части.

2. Где находится иммобилайзер на LADA Kalina;

иммобилайзер АПС6 находится за приборной панелью, магнитолой и элементами управления отоплением;

3. Где находится ИММО на LADA Granta;

иммобилайзер расположен за приборной панелью управления автомобилем. Именно там, куда ведут проводки от антенны замка зажигания;

4. Где находится ИММО на Chevrolet Niva;

он расположен в центральной консоли, рядом с правой ногой водителя;

5. Где находится ИММО на LADA 2110;

иммобилайзер этого автомобиля расположен за боковыми щитками центральной консоли. Снизу от него можно найти ЭБУ.

История

Дословно слово иммобилайзер можно перевести как обездвиживатель.

Первый иммобилайзер для авто изобрели советские автолюбители, еще в 80-х появилась повальная мода на установку секретных кнопок.

В эти годы начало формироваться противоугонное движение, так как на тот момент не существовало охранных систем. Именно тогда появилось первое представление, что такое иммобилайзер.

Идея заключалась в том, что специально разрывалась одна из электрических цепей, а замыкающая ее кнопка скрывалась в незаметном известном только водителю месте в салоне автомобиля.

Двигатель начинал работать только после нажатия на эту кнопку, что минимизировало вероятность угона.

Особенность применения

Если рассматривать систему предотвращения угона автомобиля с использованием индивидуальной идентификации, чаще всего учитывают штатный иммобилайзер. Если сравнивать его с вспомогательным вариантом, установленным в автомобиль для повышения охранных функций вдобавок к имеющимся схемам, эта система глубоко встроена в устройство автомобиля.

В самом простом исполнении управляющая плата стандартного иммобилайзера принимает решение о выдаче разрешения на запуск мотора и трогание с места. Принцип его действия основывается на определении секретного кода в ключе зажигания, обнаружения сохраненной информации методом, в который нельзя вмешаться или проверить его. В этом и состоит большое достоинство противоугонного устройства перед другими системами сигнализации.

Удаление, на котором управляющая плата может сообщаться с ключом прибора, не более 50 см. Эта зона действия магнитного поля обеспечивает условие не выходить из салона машины. Внедриться в этот процесс сообщения практически никак нельзя. Определенный набор сигналов сопоставляется с эквивалентом, сохраненным в памяти электронного блока, и также дублируется в дополнительных блоках. При этом разблокируется действие электронного блока или нет. Если не разблокируется, что редко можно понять визуально, то подключаются охранные функции:

• Допускается запуск мотора автомобиля с одновременным повторным определением ключа. Если разрешение не дано, то на программном уровне может создаваться эмуляция отказа систем мотора, до его остановки через несколько метров езды.
• Посылается особый сигнал на встроенные системы GPS и радиомаяка. Это дает возможность включать службы контроля над расположением автомобиля, если эти системы имеются.

Стандартный иммобилайзер, по сравнению с вспомогательным, совершает управление бортовым компьютером непосредственно, через особую диагностическую шину. Он является частью электронного блока управления и всей системы управления автомобилем.

Преступники, не внедрившись в действие иммобилайзера, постараются получить доступ путем взлома проводки и замка зажигания. Поэтому часто управляющая плата оснащена вспомогательным устройством деактивации, если один из контактов управления был отключен.

Вспомогательный иммобилайзер в этом случае будет более уязвимым, так как у него нет управления с помощью программы электрическими цепями машины, основные механизмы применяют триггеры или внешние реле.

Логика действия устройства может зависеть от различных причин, и ситуаций. Работа по одному стереотипу или алгоритму часто намного упрощает преступнику задачу по угону автомобиля. Поэтому в электронных системах противоугона автомобилей дорогих моделей имеется несколько независимых уровней блокировки узлов автомобиля, например, бензонасоса, центрального замка, впрыска топлива, сигнальной системы.

Всем известно, что злодеи хорошо знают про оборудование автомобилей, их основных узлах, элементах и электропроводки. Поэтому заводы изготовители современных электронных систем, предотвращающих угон, перешли на изготовление транспондерных схем устройств на базе микроэлемнтов, завуалированных под простые предохранители, разъемы или колодки.

Что такое иммобилайзер и для чего он нужен

Иммобилайзер (англ. immobilizer) — это электронный механизм, блокирующий работу некоторых систем машины. Как правило, перестают работать системы подачи топлива или зажигания.

Иммобилайзер не даёт завести машину злоумышленнику. Угонщик встретится с авто, которое не будет реагировать на его манипуляции. Прибор может входить в комплектацию автомобиля. Установлен он очень скрытно, и на глаз его определить невозможно. Устройство блокирует некоторые модули авто, не допуская к управлению других лиц.

Вора может ждать другой вариант событий. Некоторые разновидности устройства не сразу оказывают останавливающее действие на системы. Оно проявляется немного спустя, когда авто глохнет по дороге.

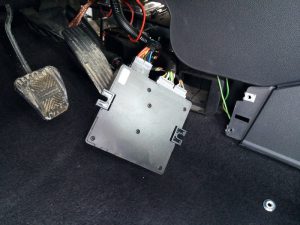

Общий вид иммобилайзера

Возможные неисправности

Традиционно дефекты и поломки противоугонной системы делятся на два типа:

1. Проблемы с аппаратом. Речь идет о механических повреждениях устройства — например, дефект платы, повреждение кабелей и системы питания, разрыв коммутационного шлейфа, окисление контактов и многое другое. Подобные неисправности в большинстве случаев устраняются в сервисных центрах.
2. Программные ошибки. К этому приводит сбой в работе программного обеспечения. Наиболее распространенный тип — рассинхронизация механизма с ключом. Встречаются и другие подобные ошибки, которые легко решаются перепрошивкой устройства в сервисном центре.

Что такое иммобилайзер в автомобиле?

Дословно иммобилайзер в машине — это обездвиживатель. Механизм, предназначенный для предотвращения незаконного запуска силового агрегата либо других систем транспортного средства. К примеру, стартерного устройства.

В основном установка блокираторов выполняется производителями авто на дорогие и премиальные модели машин. Если сравнивать со штатными «противоугонками», то блокиратор не позволяет защитить салон от несанкционированного проникновения. Его наличие обеспечивает дополнительное препятствие для пуска мотора либо блокирует силовой агрегат спустя несколько минут после того, как он был запущен.

Управление блокиратором возможно только автовладельцем, у которого имеются устройства для контактного либо бесконтактного пуска ДВС (удаленно).

Принцип работы иммобилайзера и его устройство

Иммобилайзер, работает следующим образом: перед запуском системы зажигания автомобиля, владелец должен или ввести идентификационный «пин-код», состоящий из ряда нажатий на функциональные клавиши приборной панели, или же активировать иммобилайзер с помощью микрочипа, который вшивается в ключ, автомобильный брелок и даже пластиковую карту. В противном случае, авто при попытке запуска, может блокироваться. Некоторые модели иммобилайзеров позволяют завести автомобиль, и даже проехать на нем какое-то небольшое расстояние. После машина «глохнет», злоумышленнику ничего не остается, кроме как покинуть транспортное средство. Владелец же автомобиля имеет возможность немедленно отыскать машину.

Иммобилайзер, состоит из трех частей:

1. Блок управления.
2. Электромагнитное реле.
3. Ключ.

Каждый из этих элементов, имеет свое предназначение. Так, блок управления активирует устройство, после подачи соответствующего сигнала. Реле обездвиживают транспортное средство посредством разрыва электросетей. Ну а ключ является элементом управления, способным деактивировать систему защиты, и завести транспортное средство.

Однако иммобилайзер не является стопроцентной защитой автомобиля. Злоумышленник может воспользоваться диагностическим разъемом устройства, для его деактивации. Разъем располагается в легкодоступном месте, через него автоугонщик может прописать другой ключ, перевести блок управления в аварийный режим (при активации этого режима, иммобилайзер не реагирует на попытки завести авто).

Кроме того, используя CAN-шину, злоумышленник может использовать прописные ключи для эмуляции. Нередки случаи, когда в разъем вставляется «заводка», буквально за полминуты она ломает штатную систему защиты, и дописывает ключ, которым сможет воспользоваться злоумышленник при угоне.

Автоугонщик также может заменить ECU и блок иммобилайзера, сделав это устройство бесполезным в борьбе с угоном. Также, злоумышленники могут ретранслировать код ключа от иммобилайзера, или же элементарно украсть последний.

Дополнительные иммобилайзеры

Все иммобилайзеры устанавливаемые на автомобиль не на его производстве можно считать дополнительными и они служат для усиления защиты  от угона.  Дальше мы рассмотрим эти типы автомобильных иммобилайзеров, но сначало о принципах блокирования имобилайзерами электрических цепей

Принцип блокирования электрических цепей имобилайзерами

По своим охранным возможностям иммобилайзеры различаются на системы с контактным принципом блокировок двигателя и бесконтактным, а так же отличаются количеством самих блокировок и состоянием блокировок в состоянии покоя. С количеством блокировок все ясно — в основном это 1, 2 или 3. Что касается их принципиального исполнения — есть 2 варианта:

Если блокировка осуществляется с помощью реле встроенного в корпус иммобилайзера или стоящего отдельно, но имеющего проводное управление от иммобилайзера, то такая блокировка называется КОНТАКТНОЙ. В свою очередь внешния КОНТАКТНАЯ блокировка может быть простой (потенциальное управление) или кодированой (Передача команды блокировки производится с помощью кодированных сигналов по однопроводным линиям. Хорошо зарекомендовавший себя способ. Применяется в системах DEFA LAN (DEFA 823), GUARD RF-311, «Сталкер» (шина MS-LAN) и Meritec -2. ).

Если прерыватель цепи устанавливается произвольно на фрагменте бортовой сети автомобиля и не имеет непосредственной (проводной) связи с иммобилайзером, то она называется БЕСКОНТАКТНОЙ блокировкой.  БЕСКОНТАКТНЫЕ блокировки имеют кодированый радио канал связи с блоком иммобилайзера и работают только со своим блоком иммобилайзера, количесво их как правило не ограничено. Некоторые БЕСКОНТАКТНЫЕ блокировки построенны на технологии беспроводной связи Bluetooth (Технология Bluetooth обеспечивает надежную и экономичную радиосвязь между иммобилайзером и реле блокировки. Передаваемая информация надежно шифруется.).  другой вариант Бесконтактной блокировки, это с применением метода передачи сигнала с уплотнением канала связи, в качестве которого используется штатная электропроводка автомобиля, по которой и передаётся код управления для реле  с использованием соответствующей модуляции сигнала переменной частоты в диапазоне от 10 до 130 кГц. Сигнал переменной частоты легко отделяется от постоянного напряжения +12 В, а помехи отфильтровываются. Применяется в системах BLACK BUG 71 реле HOOK-UP, реле WAIT UP

В свою очередь любая блокировка (реле) которая «разрывает» электро-цепи автомобиля, в состоянии покоя (обесточена) имеет нормально замкнутые или нормально разомкнутые контакты реле подключенные к блокировочным проводам. Что это значит? Это значит, что блокировка с нормально разомкнутым контактом вродебы надёжнее защищает от угона. При отключении иммобилайзера с такой блокировкой от питания, двигатель запустить всеравно нельзя. Но с другой стороны не все цепи можно блокировать такими блокировками. Современные автомобили не терпят нормально разомкнутых блокировок и фиксируют ошибки электрооборудования, а в отдельных случаях нарушаеться нормальная работа автомобиля пока не будут «скинуты» ошибки. В таких случаях нормальнозамкнутая блокировка будет весьма кстати, тем более есть вариант когда бесконтактная нормально замкнутая блокировка надёжно отключит двигатель если блок иммобилайзера будет обесточен

По сути не так важно нормально замкнутая или нормально разомкнутая, важно чтобы правильно был подобран иммобилайзер для конкретного автомобиля с учётом его особенностей

Ну и по мимо уже сказанного нужно добавить, что помимо реле, методов управления и связи, типов кантактов важен алгоритм работы иммобилайзера. Алгоритм определяет как и когда и при каких обстоятельствах будут замкнуты или разомкнуты цепи блокировки двигателя и эти алгоритмы могут быть разными от простых  до сложных.  Прежде чем ставить тот или иной имобилайзер на конкретный автомобиль нужно изучить досконально алгоритм его работы и особенности конструкции автомобиля, тогда и автомобиль будет надёжно защищён и не возникнет конфликта между его электроникой и иммобилайзером.

Ну, что идём дальше подробнее посмотрим на типы автомобильных иммобилайзеров.

Как отключить ИММО у Российского автопрома

Работа иммобилайзера на машинах Российского производства точно такая же, как и на всех импортных моделях. Что касается автомобилей ВАЗ (небольшая Калина, современная Приора, Гранта или ветерана 2110, не говоря о Нива-Шевроле), то именно они являются наглядными примерами периодического зависания ЭБУ и являются одной из причин необходимости отключения ИММО. В то же самое время, применяемые на них приборы (модели АПС-6, устаревший АПС-4, импортный Bosch M1.5.4, Январь 5.1. и VS.1) нельзя назвать совсем уж плохими приборами.

Как и следовало ожидать, в погоне за снижением себестоимости, пострадало в первую очередь качество. В том числе и электронный блок с иммобилайзером, с их программным обеспечением. Дело дошло до такого казуса, как набор определённого кода нажатием на педаль газа, при зависании блока управления.

Алгоритм работы связки «ЭБУ – иммобилайзер – ключ зажигания с чипом» аналогичен работе на автомобилях других производителей. При необходимости отключить ИММО самому потребуется:

1. самому демонтировать ЭБУ:

• блок АПС-6 автомобиля ВАЗ Калина находится сразу за магнитолой;
  • традиционно это Bosch-кий прибор, модель M797;
  • в брелоке автомобиля ВАЗ Калина расположен сам чип;
  • брелок же от ВАЗ Калина управляет и центральным замком машины;
• блок АПС-4 автомобиля ВАЗ 2110 находится за левой боковой панелью центральной консоли;
• на Нива-Шевроле блок расположен в центральной консоли;
  • в верхней его части у правой ноги водителя;
  • ближе к полу расположен IMMO Нива-Шевроле;
• на ВАЗ Приоре электронный блок и IMMO расположены под центральной консолью;
  • необходимо снять пластмассовые крышки со стороны водительского и пассажирского сидений;
  • IMMO ВАЗ Приоры расположен несколько ниже ЭБУ;
  • технически контроллер стеклопакета совмещён с IMMO автомобиля;

2. стереть из его памяти данные об иммобилайзере:

• потребуются программаторы и специальные программы;
• возможно использование специального чипа с встроенной программой очистки;

3. отключить у IMMO его контакты с №9.1 и №18, соединив их между собой;

4. после отключения ИММО, разъёмы нужно установить обратно.

Важно: при отключении IMMO на машинах ВАЗ, не имеющих катализатора и компьютерной установки СО, потребуется его новая регулировка. При очистке данных в блоке управления стираются и значения окиси углерода

Если, по каким-то причинам, потребуется самому заняться отключением иммобилайзера на автомобилях семейства ВАЗ типа Калина или Приора нужно серьёзно оценить свои профессиональные способности. Достаточно ли хорошо владельцем авто освоены возможности программаторов, знаком ли он с утилитой по очистке Eeprom и программой Combiset. Одних знаний основ автоэлектрики и законов Ома будет недостаточно.

Чем он отличается от обычной сигнализации

Иммобилайзер – более современная система защиты машин от их угона:

В нем есть и «интеллектуальная» составляющая.

• Управляется система не дистанционным сигналом, как большинство обычных сигнализаций, проверка безопасности происходит в момент контакта ключа и замка.
• Такая защита не позволяет угонщикам перехватить сигнал, который в обычных защитных механизмах брелок подает электронному блоку управления.
• Большой опасности подвергаются машины, которые сдают в ремонт на различные СТО. Там недобросовестные работники автосервиса могут по имеющемуся ключу изготовить точную копию, и тогда прощай машина! Однако, в случае с иммобилайзером, точная копия ключа не даст никакого результата.
• Для подбора ключа к иммобилайзеру, нужно специальное дорогое фирменное оборудование, которого рядовые злоумышленники не имеют, да и приобрести его практически не возможно, ни одна фирма не продает свои секреты.
• Плюс немалое время, 2-3 дня очень мало, для такой процедуры как создание и настройка точной копии электронного чипа. Это только в кино показывают, сегодня украли ключ, а на завтра уже готова копия, с иммобилайзером такое не прокатит!
• В добавок современные приборы такого типа очень небольшие, устанавливаются в труднодоступных и скрытых от посторонних местах корпуса машины. При такой установке обнаружить устройство и тем более понять его тип быстро — практически не возможно. А разбирать всю машину целиком долго и нецелесообразно.
• Кроме того, большинство иммобилайзиров не требуют присутствия водителя, чтобы включилась «противоугонная защита».

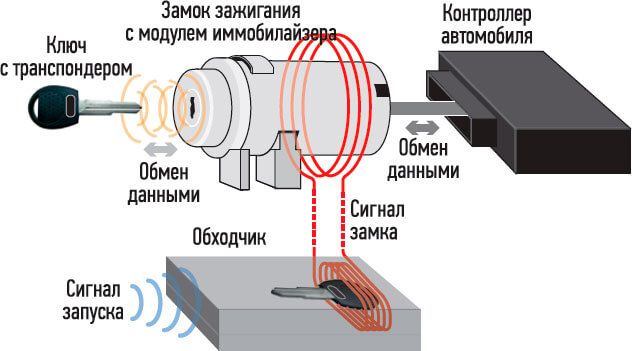

Для чего нужен обходчик иммобилайзера

При установке на автомобиль противоугонной сигнализации с автозапуском, необходимым условием ее функционирования становится применение обходчика иммобилайзера. В качестве обходчика обычно используют чип, извлеченный из запасного ключа зажигания, или непосредственно сам запасной ключ. Также можно сделать копию чипа или приобрести дополнительный ключ у официального автодилера.

Обходчик иммобилайзера надежно прячется под приборной панелью, после чего подключается к системе управления автомобилем и установленной сигнализации. Таким образом, завести двигатель дистанционно становится возможным только в режиме автозапуска с разрешения автосигнализации.

Что делать при утере ключа

Если ключи с транспондером утеряны, то нужно перепрограммировать систему и прописать новые. Затем новые ключи будут определяться системой как правильные. Зарегистрировать новые ключи может только владелец или специалист сервисной станции. Во многих случаях владелец изначально получает пластиковую карточку с пин-кодом для перепрограммирования, но без сервисного сканера зарегистрировать новые ключи будет сложно. За сохранность карточки отвечает сам владелец.

В другом случае можно применить специальный мастер-ключ для разблокировки и регистрации новых ключей. Это делается только в специализированных центрах. Мастер-ключ позволяет менять ключи несколько раз. В самых сложных случаях потребуются радикальные меры, чтобы обойти защиту. Нужно будет заменить блок управления иммобилайзером, а также, возможно, блок управления двигателем. Иммобилайзер является сложной и надежной системой защиты автомобиля от угона. Обойти ее не так просто и необходимо наличие специального оборудования. Но не стоит рассматривать иммобилайзер как единственную противоугонную меру. Она заблокирует двигатель, но не обеспечит защиту от проникновения. Поэтому более надежно использовать систему вместе с автосигнализацией.

Где располагаются иммобилазеры

Многих автолюбителей рано или поздно начинает интересовать вопрос, где находится иммобилайзер на Приоре, Калине и прочих марках машины. Иммо на самом деле могут размещаться в разных точках автотранспортного средства, например:

• Иммобилайзер (Калина) чаще всего располагается за устройством управления. Внешне такой иммо представляет собой маленькую черную коробочку приблизительно 5х10 см. Для того чтобы его вытащить придется открутить все болты, которые соединяют иммобилайзер с панелью управления.
• Иммобилайзер в моделях Рено располагается за главной консолью, рядом с магнитолой. Для извлечения устройства потребуется снять двадцатиконтактный разъем с блока управления и отсечь 18 и 9 проводок согласно соответствующей схеме.
• Иммобилайзер (Приора) состоит из нескольких типов антенн, чаще всего это кольцевая антенна, которая располагается по контуру замка зажигания. Иммо такого типа размещается на замочном язычке.

Так как любая электроника может начать «сбоить» будет полезно знать, где находится иммобилайзер на Калине или другом авто. В этом случае вы сможете возобновить работу системы или и вовсе обойти ее.

Что это вообще такое – иммобилайзер?

Чем это устройство отличается от обычной охранной системы? В первую очередь тем, что степень защиты автомобиля существенно повышается с его использованием. Данный девайс обладает сложной интеллектуальной системой, которая позволяет управлять механизмом только с близкого расстояния, а не дистанционно, как в случае с обычной сигнализацией. Это значит, что в момент открытия двери злоумышленники не имеют возможности перехвата сигнала, который исходит от брелока устройства. Чтобы его перехватить, нужно находиться непосредственно в автомобиле.

Смотреть галерею

Современные охранные иммобилайзеры славятся компактностью. Их установка осуществляется в скрытых местах. И если правильно установить иммобилайзер, то определить его тип и расположение практически невозможно. Но и это не все. В некоторых видах устройств есть функция защиты от ограбления, которая даже не требует участия владельца.

Принцип работы устройства

Итак, иммобилайзер, что это такое в машине выяснили, теперь для полного понимания стоит более детально вникнуть в принцип действия противоугонной системы. Он может быть различным, но суть, единую для всех устройств постараемся разобрать.

Устройство состоит из следующих элементов.

• Электронный блок для управления. Его задача обработать поступивший сигнал и распознать родным ключом заводят автомобиль или пытаются воспользоваться обходным путём.
• Реле — размыкает и замыкает цепь, запускающую работу двигателя.
• Клапан, ограничивающий поступление топлива. Блокирует подачу ГСМ.
• Непосредственно ключ зажигания.

Принцип работы основан на взаимосвязи двигателя с системой управления. Фактически электронный ключ замыкает цепь и запускает двигатель. При использовании стороннего ключа цепь не замыкается. При этом у разных производителей это действует на различные участки работы двигателя, например, подачу топлива. Либо могут быть реализованы специальные программные помехи для сбоя работы бортового компьютера. Эти тонкости нужно уточнять в момент покупки автомобиля как минимум на случай поломки транспорта, чтобы иметь возможность разъяснить на чём построена работа противоугонной системы работникам СТО.

Сегодня можно выделить следующие виды иммобилайзеров:

• системы, содержащие дополнительное реле, способное предотвратить запуск двигателя машины в случае, если пытаются завести машину просто замкнув провода;
• устройства, блокирующие коробку передач, рулевое управление, тормоза и прочие части системы;
• системы, имеющие комбинированное действие сразу на несколько систем работы и управления автомобиля.

Использование таких механизмов в большей степени способно предотвратить угон, чем стандартная «визжащая» сигнализация. В отличие от последней, иммобилайзер максимально усложняет сам процесс хищения. Опытные водители советуют устанавливать противоугонки самостоятельно, чтобы усовершенствовать имеющуюся систему.

Принцип работы иммобилайзера

Независимо от того приобрели вы иммобилайзер «Призрак», «Старлайн» или устройство от любого другого производителя, принцип работы прибора будет одинаковым. Для того чтобы завести машину, ее владельцу достаточно вставить ключ, разблокировать руль, подать питание на все узлы и провернуть стартер. Если же в авто установлен иммо, то к процессу зажигания подключится электронный блок питания, который благодаря специальному программному обеспечению за доли секунды определит подлинность ключа. Если он будет расценен устройством как фальшивка, то основные цепи автомобиля (стартер, зажигание, подача топлива) заблокируются, и угонщик далеко не уедет на такой машине.

Сам иммобилайзер состоит из следующих элементов:

• Блока управления (ЭБУ), который по большому счету является «мозгом». Блок управления принимает сигналы от узлов автомобиля, обрабатывает их и исходя из надежности источника таких сигналов дает необходимые команды.
• Электромагнитного реле. Эта деталь отвечает за разрыв питания основных узлов машины, в результате чего авто обездвиживается или начинает «барахлить».
• Топливного клапана, блокирующего подачу топлива.
• Ключа от замка зажигания, который активирует систему.

В ключе устанавливается специальный чип, благодаря которому происходит идентификация владельца авто, поэтому этот элемент лучше не терять, так как, в противном случае, ни угонщик, ни сам автовладелец далеко не уедут. Вместо ключа в некоторых системах используются карты или брелоки.

При выборе иммобилайзера стоит учитывать несколько разновидностей этого устройства.

Признаки неисправности иммобилайзера

Иммобилайзеру, как и любой другой технике, свойственны определенные поломки, которые способны причинить владельцу автомобиля массу неудобств, при которых машина «не узнает» владельца:

1. При поворачивании ключа в замке зажигания стартер не работает.
2. При повороте ключа вращение стартера происходит, но двигатель не запускается.
3. Постоянное мерцание на приборной панели индикатора чип-ключа.
4. Отсутствие реакции автомобиля на нажатую кнопку брелка.

Неисправности иммобилайзера бывают двух типов:

1. Программные, обусловленные сбоем в программном обеспечении: неполадке в самом устройстве или рассинхронизации компонентов (моторного блока и ключа). Устраняются при восстановлении ПО.
2. Аппаратные, имеющие механическую причину. Возникают при повреждении коммуникационных проводов, контактов или элементов платы. Устраняются ремонтом иммобилайзера.
