Отключаем иммобилайзер на ваз-2114 своими руками: точная инструкция

Инструкция по активации иммо

Программирование системы обычно осуществляется дилерами при продаже авто.

Процедура обучения блокиратора осуществляется по-разному в автомобилях Калина первой и второй версии.

Активация на Калине-1

Чтобы самостоятельно включить иммобилайзер, выполняются следующие действия:

1. Подготавливается обучающий мастер-ключ, он оснащается красной меткой. Его надо установить в замок.
2. Затем ключ прокручивается в выключателе в положение активации зажигания. В результате того, что блокиратор отключен, через 6 секунд на контрольном щитке произойдет включение светового индикатора. Если лампочка не загорелась, это говорит о том, что система в активном состоянии. Соответственно, блокиратор обучен и его активация не требуется.
3. Затем зажигание отключается, а световой индикатор иммо будет работать в режиме подачи частых вспышек. У владельца авто есть шесть секунд, чтобы успеть установить в выключатель обычный ключ.
4. Затем личинка замка проворачивается до включения зажигания. Если действия выполнены правильно, то сигнальный биппер включится трижды. В случае если зуммер не сработал, причина может заключаться в превышении временного интервала, выделенного на установку и прокручивание ключа. Возможно, проблема состоит в самом блокираторе ДВС.
5. Потом надо выждать около шести секунд, биппер издаст еще один двойной сигнал. После зажигание в автомобиле отключается. Ключ извлекается из замка.
6. Теперь у владельца авто есть еще 6 секунд, за которые он должен активировать зажигание мастер-ключом. На контрольном щитке машины будет моргать диодный индикатор иммо.
7. После активации биппер издаст тройной звуковой сигнал, до следующей серии, которая состоит из двух отдельных гудков, надо выдать 2-3 сек.
8. Выполняется отключение зажигания, но ключ извлекать из замка не нужно. Спустя определенный временной интервал биппер подаст еще один сигнал, а индикатор на контрольном щитке будет моргать с высокой частотой. Между деактивацией зажигания и переходом лампочки в ускоренный режим пройдет около 15 сек. Но временной интервал также определяется моделью микропроцессорного блока.
9. Затем на протяжении 10 секунд надо быстро включить зажигание на 3 сек. и отключить его.
10. Световая сигнализация машины подаст три сигнала, это говорит об успешном окончании процедуры программирования.
11. Затем надо дождаться, пока световой индикатор на контрольном щитке полностью не перестанет моргать. Мастер-ключ демонтируется из замка зажигания.

Активация на Калине-2

На этой версии авто процедура программирования выполняется несколько иначе:

1. Когда водитель вставляет мастер-ключ в замок и активирует зажигание, биппер издает тройной звуковой сигнал. После последнего импульса система отключается. Ключ надо демонтировать из замка. Если ранее Калина заводилась с использованием мастер-ключа, оснащенного красной меткой, то блокиратор не издаст звуковых сигналов. Тогда придется выждать несколько секунд и выполнить действия, описанные во втором пункте.
2. На протяжении 6 сек. ключ устанавливается в замок, производится повторная активация зажигания. Зуммер издаст тройной звуковой сигнал, а после незначительной паузы раздастся двойной импульс.
3. Затем ключ в замке меняется на следующий, для этого владельцу надо самому успеть их поменять за 6 секунд. Активировав зажигание мастер-ключом, зуммер издает тройной звуковой импульс, а затем — двойной.
4. Зажигание в автомобиле отключается, ключ должен располагаться в замке. Биппер издаст звуковой сигнал. После этого ключ прокручивается, чтобы включить зажигание. Должен сработать штатный рулевой гудок машины. Это говорит об успешном записи метки транспондера в память микропроцессора.
5. Зажигание в автомобиле отключается. На контрольном щитке погаснет световой индикатор. Если этого не произошло, то устройство неисправно.

Канал «Avtodopka» рассказал о выполнении активации противоугонного средства на Калинах.

Виды приборов

Любой иммобилайзер, не только от ВАЗ, имеет свое назначение. Это устройство должно создавать такие условия, при которых движение автомобиля любые манипуляции с ним автоматически становится невозможным в том случае, если к автомобилю кто-то пытается получить несанкционированный доступ к автомобилю. Хорошо, неправда ли? Кто-то забирается в вашу ВАЗ 2114, пытается тронуться с места, а она не едет и вообще не подает признаков жизни.

В общем, суть устройства иммобилайзер вы поняли. Огромное достоинство именно такого устройства заключается в том, что его электрический блок можно расположить в самом непредсказуемом месте и угонщика хоть тысячу раз сломает голову, но отключить его не сможет.

Ииммобилайзер ВАЗ 2114

По принципу работы также может встречаться различные виды устройства иммобилайзер от завода ВАЗ. Одни обеспечивают полную неподвижность машины, когда вас возле вашей 2114 просто нет рядом. В таком случае угонщик, забравшись внутрь, просто ничего не сможет сделать. Другой вариант — это, когда иммобилайзер дает возможность угонщику с комфортом устроится в машине, даже немного проехать, но в самый нужный момент машина просто встает как вкопанная. Неопытный вор может подумать, что в машине просто что-то сломалось и оставит свою попытку угона. Если же он окажется опытный и поймет, что случилось, то и тут не будет чуда – искать блок управления посреди улицы никто не будет и ему придется уйти.

Также очень интересным являются способы работы таких устройств, они бывают следующих видов:

• Контактные.
• Бесконтактные.

Именно этот факт является определяющим при определении цены на устройство. Сейчас разберемся в том, как это все дело работает. В контактной компоновке триггером для срабатывания блокировки авто является тот факт, что запустить мотор пытались не родным уникальным ключом или вовсе без какого-то ключа. Конечно, для ВАЗ 2114 не будет делать индивидуальный ключ на каждый автомобиль, просто замок знает некие особенности именно той модели ключа, которая у него есть и даст запустить мотор с помощью другого.

Другой способ, бесконтактный, куда перспективнее. Здесь все сложнее – авто находится в работоспособном состоянии и иммобилайзер не блокирует ни одну из систем автомобиля пока ключ с его уникальным чипом находится в пределах нескольких метров от авто. То есть, в блоке авто стоит радиоприемник, который фиксирует уникальный код, что издает чип в ключе и авто как бы чувствует, что хозяин здесь и полностью спокойно себя ведет. Как только ключ покидает зону действия сигнала, автомобиль сразу понимает это становится в охраняем режим. Так, что вашу ВАЗ 2114 точно никто не угонит.

Ииммобилайзер ВАЗ 2114

Как обойти иммобилайзер на Ваз?

Если проблема не доведена до критического состояния, а машина пока на ходу, можно прибегнуть к ряду хитростей.

Разъем иммобилайзера

Отечественные автомобилисты следующим образом справляются с критическими ситуациями:

1. Если вы предусмотрительный водитель установите альтернативное иммо – это специальный модуль обхода иммобилайзера в критической ситуации. Это два небольших приемо-передающих устройства, подключаемых параллельно с защитным устройством к ЭБУ и системе зажигания. В случае блокировки машины стандартной системой, у вас под рукой будет механизм, способный запустить транспорт, вопреки установленным запретам. Единственный минус – вам придется дополнительно раскошелиться на электрическое зажигание.
2. Если вы потеряли ключ и боитесь потерять второй – разберите оставшийся. Главное аккуратно вынуть чип и не повредить его, после этого его можно посадить на клей возле зажигания. Существенный минус решения – машина будет заводиться любым ключом.

Если указанные варианты вам не подходят, то придется подойти к проблеме со всей ответственностью и отключать иммобилайзер 2114 вручную.

Устройство штатного иммобилайзера АПС-4

Для начала давайте разберемся, что же представляет собой данная модель иммобилайзера и какие функции она выполняет. Подобного рода устройство предназначено для препятствия запуску двигателя вашего автомобиля в тех случаях, когда доступ к нему признается системой несанкционированным, то есть в случае возможного угона.

Стандартный комплект АПС-4 включает в себя набор ключей с записанным на них электронным кодом (пара черных – основные «рабочие», красный – «программирующий»), датчик-индикатор (лампочка возле замка зажигания) и блок управления, функционирующий совместно с электронной системой управления авто. Кодовая информация, записываемая на ключи при «обучении» системы, индивидуальна для каждой АПС, и, как правило, устанавливается при покупке автомобиля (подробнее об «обучении» рабочих ключей вы можете узнать из инструкции, прилагаемой к устройству).

Это способно привести к полной замене блоков управления и контроля в случае возникновения неисправностей. При выключении зажигания иммобилайзер активируется автоматически (зуммер выдаст короткий звуковой сигнал, а индикатор перейдет в мигающий режим с периодичностью в 2,5 секунды), переходя в режим защиты от угона.

Для того чтобы активировать систему, датчик информации должен считать информацию с кодовых ключей (нужно поднести их к замку зажигания, чтобы система могла распознать «родной» ключ). Только после этого будет отключена блокировка электрической цепи и обеспечен доступ к запуску двигателя. В противном случае автомобиль просто не заведется.

Бесключевые обходчики

Принцип работы бесключевого обходчика

Решением проблемы стали системы бесключевого обхода. Чтобы штатный иммобилайзер дал команду на разрешение запуска, ему нужно лишь получить определенный сигнал со своей антенны. Для этого вовсе не обязательно наличие рядом с антенной чипа – если подключить к ней устройство, способное генерировать нужный сигнал, то распознавание пройдет успешно, а все ключи останутся работоспособными.

Бесключевой обходчик иммобилайзера Fortin EVO-KEY

По такому принципу работает, пожалуй, самый известный модуль бесключевого обхода иммобилайзера – канадский Fortin F1 и его более новые модели вплоть до Fortin Evo-All. При установке он подключается к сигнализации и проводам, по которым осуществляется связь блока иммобилайзера со считывателем. Затем выполняется процедура обучения: сначала блок обходчика, «слушая» сигнал с антенны, запоминает код чипа, находящегося в ключе зажигания, а затем его имитирует.

Причем подобные модули успешно работают не только на простейших иммобилайзерах с постоянным кодом, но и на системах с динамически изменяемым кодом – главное, чтобы производитель обеспечил поддержку конкретной модели автомобиля. Используя ноутбук с предоставляемым разработчиком программным обеспечением, можно провести декриптовку ключа шифрования, после чего блок бесключевого обхода сможет имитировать динамический код так же как это делал бы штатный чип иммобилайзера.

К популярности модулей Fortin в России руку приложили в первую очередь инженеры StarLine. Эти блоки не просто продавались в комплекте с рядом сигнализаций, но и их программное обеспечение подгонялось под потребности рынка. Поэтому модули Fortin (перемаркированные как StarLine F1)  работают и с автомобилями премиальных марок, и с популярными в нашей стране «бюджетками» от Kia/Hyundai, GM, Renault и так далее.

В модули Fortin изначально заложена максимальная универсальность. А вот их  конкуренты из iDataLink предпочли пойти по пути создания более специализированных моделей: например, модуль START-BM1 предназначен исключительно для BMW/Mini, START-BZ1 – для Mercedes-Benz, START-VW2 – для автомобилей концерна VAG и так далее. Подобные системы удобнее в установке. Их жгут проводов подключается к штатной проводке «разъем в разъем» (подобное предлагает и Fortin, но «узкоспециализированный» жгут, скорее всего, придется покупать на том же ebay), сами алгоритмы лучше «заточены» под конкретные применения. К тому же нет привязки к конкретной марке сигнализаций. Тот же StarLine F1 с сигнализациями от других производителей далеко не факт, что заработает, что и указано в паспорте. Системы от iDataLink же являются законченными устройствами автозапуска – мотор можно заводить штатным радиоключом автомобиля.

В продаже встречаются и другие специализированные бесключевые обходчики. Например, модуль BPImmo TL-1 стал популярен благодаря распространенности праворульных «тойот». Это единственный бесключевой обходчик, официально поддерживающий внутрияпонские Corolla Fielder, Mark X и так далее.

Интересно, что разработчики охранных комплексов Pandora/Pandect тоже не стали «изобретать велосипед», как и их питерские коллеги. Предлагаемый модуль автозапуска Pandora RMD-7 сам по себе не имеет функции бесключевого обхода, но интегрируется с универсальным обходчиком от iDataLink, работающим по CAN-шине, реализуя так называемый «умный» обход.

Зачем нужен и когда не нужен?

Стандартный иммобилайзер на ВАЗ 2114 выходит с конвейера не обученным. В его памяти отсутствуют данные о ключах-хозяевах. Поэтому полный комплект поставки автомобиля содержит в себе 3 ключа: красный (обучающий) и два черных (рабочих). Учить систему придется уже хозяину, с чем ему помогут сотрудники салона или предыдущий хозяин, при продаже машины «с рук».

В отечественных автомобилях иммобилайзер обменивается данными непосредственно с ЭБУ автомобиля, который блокирует или разблокирует систему. Это самая большая болезнь всей системы, ведь отечественные автоматические системы оставляют желать лучшего. Связь между иммобилайзером и ЭБУ может сбить подключение диагностического оборудования, помехи в сигнале и даже обычные помехи от мобильного.

Также слабой стороной прибора является аккумулятор. Если он полностью сядет K-Line (линия связи с ЭБУ) нарушится и произойдут те же последствия, что и при несанкционированном доступе. Вне зависимости от причин раскодирования связи между приборами, вам не избежать поездки в сервис на эвакуаторе.

Беспричинных сбоев системы было настолько много (особенно в машинах до 2001 года), что конструкторы ВАЗ разработали отдельное ПО, для аварийного запуска машины. Заблаговременно настроенный на эту функцию контроллер машины разрешит произвести единственный запуск с последующей безопасной поездкой.

Внешних контроллеров прибор не имеет, а потому пароль вводится нажатиями на педаль газа. Необходимо соблюдение специального алгоритма, что превращает эту функцию в извращение. Подробнее об алгоритмах настройки вы можете почитать в инструкции к иммобилайзеру.

Оценив вышеописанные погрешности системы, конструкторское бюро ВАЗ в 2004 году заменило марку серийного прибора на АПС-6 (ранее устанавливался АПС-4). Они разработали новое программное обеспечение.

Интерфейс программного обеспечения иммобилайзера

Самыми заметными инновациями стали: кодовый ключ, который с педали газа переместился на рулевую колонку и управление дверьми (в т.ч. стеклоподъемниками).

Хоть новый функционал и стал заметно лучше, чем предыдущий, но сбои и «чудо-мастера» до сегодня заставляют автовладельцев четырнадцатой менять ЭБУ. Иногда владелец может самостоятельно непреднамеренно удалить код, после чего встанет вопрос о дорогом ремонте авто. Также не стоит забывать и о некоторых хитростях, на которые идут отечественные автолюбители, чтобы обмануть хитрую систему.

Замечания по безопасности

Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.

Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.

Правила отключения иммобилайзера

Перед тем как отключить иммобилайзер необходимо отсоединить разъем от защиты, то есть дать системе сигнал о том, что иммо отсутствует. После этого на девайсе можно будет стереть данные и заменить их на новые. Но на практике все не так просто.

Если вы отключите устройство неправильно, система может воспринять это за несанкционированный доступ и авто полностью заблокируется. В этой ситуации сделать что-либо будет сложно, останется только вызвать эвакуатор. Поэтому будьте предельно внимательны. Существует две схемы отключения иммобилайзера.

1. Обрезать провода.

Для этого отыщите блок управления иммобилайзера. Чаще всего он находится за центральной консолью, рядом с магнитолой. После этого нужно нащупать на блоке разъем и снять его. В данном разъеме вы обнаружите 20 контактов, сначала найдите девятый, а потом восемнадцатый. Эти два провода нужно отрезать, соединить и заизолировать.

После этого останется только удалить иммобилайзер и восстановить линию, по которой производится диагностика (K-line). Для этого установите перемычку, которая восстановит связь между ЭБУ и колодкой диагностики. Обрезаем провода и соединяем их, после этого разъем помещается на его законное место.

1. Перепрошить своими руками.

Для этого вам понадобятся:

• ПК или планшет;
• паяльник;
• ПАК-загрузчик программатор.

Далее, необходимо разобрать ЭБУ, найти разъем контроллера и подключить к нему ПАК-загрузчик. Считываем заводскую прошивку с расширением BIN. Считать информацию также необходимо и через разъем EEPROM. После этого на компьютере необходимо сохранить заводскую прошивку и закачать в ЭБУ чистую EEPROM. После этого можно отсоединить загрузчик, собрать контроллер и установить его на место.

Паяльник потребуется в том случае, если в блоке авто ПЗУ будет запаяна. Либо можно воспользоваться программой COMBISET с функцией очистки EEPROM, тогда выпаивать ничего не придется.

Если мы говорим о конкретном иммобилайзере АПС-6 то полезным будет знать назначение выводов иммо.

• Зеленый провод относится к катушке антенны в замке зажигания.
• Голубой отвечает за дополнительное реле питания (для стеклоподъемников).
• Зелено-белый идет от выключателя головного света.
• Оранжево-белый относится к задним противотуманкам.
• Розовый – это постоянный плюс от АКБ.
• Желтый провод соединяется с массой, когда включаются задние противотуманки.
• Желто-черный относится к K-line, если это кл 7 – то перед нами провод от колодки диагностики, а если кл 8, то от блока управления ЭУР.
• Белый идет к катушке антенны, расположенной в замке зажигания.
• Зелено-черный идет от ВК двери со стороны водителя.
• Коричневый – от ВК габаритов.
• Черный – масса.
• Оранжевый относится к клемме 15 замка зажигания.

Почему приходится отключать иммобилайзер

ВАЗ начал оборудовать иммо только автомобили инжекторного типа. Первые противоугонки этой серии появились именно на ВАЗ 2110 и назывались они АПС-4. Сегодня чаще встречаются более современные модели АПС-6. Сейчас все автомобили серии 2110 до 2115 оснащены именно этим устройством.

Наиболее частой проблемой этого устройства является потеря ключа или если автовладелец, сам того не ведая, стер его код. Говоря именно о ВАЗовских штатных иммо, чаще можно встретить проблему связанную с тем, что в салоне не гаснет свет и в результате не срабатывает сигнализация. Помимо этого, частенько случаются и сбои программного обеспечения иммобилайзера, в результате чего его центральный блок не считывает информацию о ключе либо считает его «не родным». В результате, остановившись заправиться, вы рискуете остаться в «заглохшем» авто.

Чтобы перепрограммировать (поженить, обойти, прошить, апгрейдить, адаптировать) девайс нужно его сначала отключить. Кроме этого, иммобилайзеры обычно отключают при установке автосигнализации.

Вежливая подсветка и концевики дверей

Любую сигнализацию или охранную систему всегда снабжают входом, соединяемым с концевиками дверей. В машинах ВАЗ контрольный провод можно подключить к одной точке (A). Диоды при этом не используются:

Схема подключения контроля дверей

Обязательно проводят настройку: задержка опроса концевиков должна составлять 20-30 секунд. Если этого не сделать, при включении охраны будут происходить ложные срабатывания. Причиной является работа блока АПС, который не гасит плафон после закрытия двери водителя. Опция, о которой идет речь, называется «вежливая подсветка».

По идее, выводы 7 и 13 БСК – это и есть точки подключения, которые надо развязать двумя диодами. Но как показывает практика, лучше реализовать схему с тремя дополнительными диодами (см. рис.). Сигнализацию подключают к точке B, а установка задержки опроса в данном случае не требуется. Желаем удачи.

Замечания по безопасности

Штатное устройство, такое как АПС, обеспечивает наилучший уровень защиты. А вот сигнализацию, даже самую современную, можно считать лишь дополнительным охранным устройством. Она не обменивается данными с ЭБУ и не препятствует старту двигателя. В то же время, при установке сигнализации с автозапуском всегда реализуется блокировка. Два шнура, идущие к основному блоку, включают в разрыв стартерного кабеля. И пока не выключена охрана, завести двигатель нельзя.

Типовая схема подключения сигналки

Вся проводка, соединенная с замком зажигания, пропускает значительный ток. Но проводя монтаж своими руками, не всегда обеспечивают хорошее качество соединений. В общем, подключать автозапуск лучше доверить опытному электрику. Желаем успеха.

В завершение

Важно обращать внимание на модель платы иммобилайзера, особенно в машинах близких к 2004. Часто новую плату АПС-6, ставили в старый корпус АПС-4. Также не забывайте ознакомиться с распиновкой прибора и значением его контактов

Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера

Также не забывайте ознакомиться с распиновкой прибора и значением его контактов. Помните, что схемы немного менялись в зависимости от года производства. Поэтому всегда читайте мануал к программному обеспечению и своей конкретной плате иммобилайзера.

Основные проблемы и особенности иммобилайзеров

Иммо может взаимодействовать только с ЭБУ, поэтому в карбюраторных авто это противоугонное устройство не используется. Иммо осуществляет обмен информацией с управляющим модулем и, если в этом есть необходимость, запрещает устройству подавать сигналы тем или иным узлам. Данный девайс делает соответствующие выводы на основе кода, который расположен в чипе главного ключа. Когда ключ попадает в зону действия иммо, чип осуществляет передачу шифрованного сигнала на девайс, которые его обрабатывает и дает указания касательно запуска двигателя или запрета.

1. Поскольку противоугонное устройство взаимодействует с управляющим блоком по диагностической линии, его работа может быть нарушена в результате неправильной диагностики.
2. Различные помехи, которые может издавать даже мобильный гаджет. Обычно помехи издаются более мощным оборудованием и станциями, но причиной может служить даже смартфон.
3. Заводской брак, из-за чего схема устройства «заглючила» и больше не может функционировать. Как показала практика, бракованные системы часто встречались в первых автомобилях, которые оборудовались иммобилайзерами и инжекторными моторами. В данном случае причина неисправности решается либо путем ремонта, либо заменой устройства.
4. Также иммо, как и сигнализация, может перестать работать из-за севшей автомобильной АКБ. Особенно такая проблема часто проявляется в зимний период, когда аккумуляторы больше подвержены разряду в результате воздействия на электролит низких температур. В частности, это актуально для старых батарей, которые уже отработали свой срок службы. В таких случаях автовладельцы обязаны знать, как отключить сигнализацию или иммо.
5. Еще одна причина, по которой иммо может перестать функционировать — это программная ошибка. Проблемы такого плана смогут решить квалифицированные диагносты, ведь есть вероятность, что придется перепрошивать блок управления (автор видео о неисправности противоугонной системы — канал IZO)))LENTA).

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.
3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Где на ВАЗ-2114 стоит иммобилайзер: фото где он находится

Смысл работы иммобилайзера заключается в том, чтобы предотвратить любые несанкционированные попытки доступа к управлению транспортным средством. Место, где стоит иммобилайзер на ВАЗ-2114 располагается в панели приборов, со стороны замка зажигания, над блоком управления двигателем.

Месторасположение имообилайзера на ВАЗ-2114

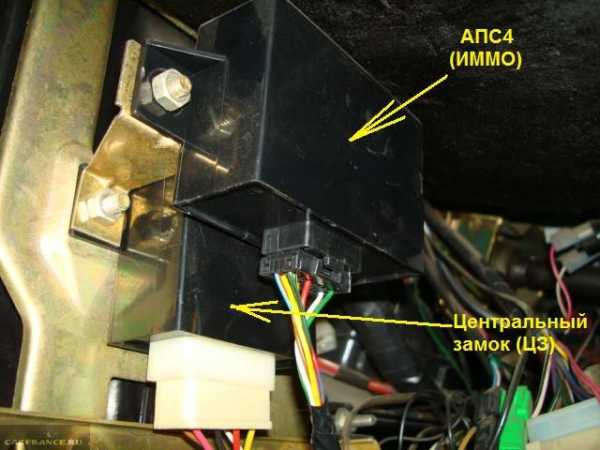

Расположение иммобилайзера АПС-4 на автомобиле

Дело в том, что тольяттинские конструкторы, создававшие «четырку» поиздевались над потребителем, установив ЭБУ и иммобилайзер под патрубками системы отопителя автомобиля. Таким образом при нарушении герметичности системы, их обязательно заливает антифризом.

Что это такое иммобилайзер и почему его ругают?

С начала 2000-х годов на все инжекторные двигатели тольяттинского производства устанавливается автомобильная противоугонная система (АПС).

Изначально, на первые «десятки» ставились АПС–4, вскоре их заменили на более современные АПС–6.

По другому штатная противоугонка называется иммобилайзер.

Смысл работы системы заключается в следующем: попытка угнать автомобиль закончится ничем. Злоумышленник не сможет завести двигатель, а если всё-таки запустит, то проехав несколько сот метров прекратится подача топлива и двигатель заглохнет.

Идея хорошая, но существует целый ряд проблем, возникающих при его эксплуатации:

• Сбой программного обеспечения. Электроника не видит обновление информации, подаваемой ключом зажигания или не признает его. Были случаи когда, остановившись и заглушив двигатель запустить его уже не удавалось.
• Блокировка двигателя из-за разряженного аккумулятора. Оставив автомобиль зимой на парковке на несколько дней, можно нечаянно активировать систему.
• Серьёзные проблемы при подключении сигнализации с автозапуском.
• Поломка, замыкание контактов из-за неудачного расположения.

Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с не подключенным блоком, болтающимся внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остаётся фактом.

Диагностика неисправностей

В случае когда, автомобиль с активным иммобилайзером не выходит на связь с компьютером нужно знать следующее: K–Line провод соединяет диагностический разъём и АПС. Только потом питание попадает в электронный блок управления.

В случае неисправности нужно удостовериться в подключении системы к нужному разъёму. При положительном результате можно попробовать отсоединить его и перемкнуть между собой 9-й и 18-й контакты.

Получится прямое соединение ЭБУ и диагностического разъёма, в обход противоугонной системы.

При неисправностях, связанных с работой иммобилайзера нужно учитывать то, что это сложное электронное устройство. Поэтому, для устранения его неисправности, рекомендуется обратиться к профессиональному автоэлектрику.

Важно! При поломках, связанных с его работой необходимо знать, что восстановить функционирование после вмешательства неумелых рук бывает затруднительно, а в некоторых случаях вовсе – невозможно

Деактивация и активация (плюсы и минусы)

ЭБУ Bosch на ВАЗ-2114 шло в комплекте с иммоблайзером АПС-4

Решая, деактивировать ли иммобилайзер или нет, нужно знать следующее. АПС-6 или 4 хоть и имеет ряд существенных недостатков, но он реально противодействует хулиганам, которые могут решить покататься на машине, стоящей возле подъезда. Сигнализация не глушит двигатель и топливную систему.

Противоугонная система 6-й серии наоборот, отключает питание топливных форсунок (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать его после очередного глюка или нет. Но по крайней мере, если и решат угнать автомобиль, то для этого потребуется собственный ЭБУ, голыми руками автомобиль уже не возьмёшь.

Видео деактивации иммобилайзера

Важно! При самостоятельном разборе иммобилайзера, уделите внимание на маркировку его плат. Дело в том, что в корпусе от АПС – 4 может находится плата от 6 — й серии. Это ещё одна, очередная злая шутка от автоваза

Это ещё одна, очередная злая шутка от автоваза.

Заблокирован запуск двигателя? Не спешите с выводами

Бывают ситуации, когда многие автовладельцы грешат на заблокированный иммобилайзер, а в действительности проблема в другом.

Обратите внимание на следующе моменты:

Разряд АКБ. В современных иммобилайзерах предусмотрена функция защиты, которая не позволяет запустить двигатель при низком напряжении или его отсутствия в бортовой сети. К примеру, вы заводите автомобиль, стартер сделал попытку провернуть колен вал двигателя и на этом все закончилось – сработала система защиты. Скорее всего нужно зарядить аккумулятор

Или завестись от прикуривателя
Также обратите внимание на клеммы, они не должны быть окисленными и должны плотно контактировать с проводами, также важно знать как их правильно смазать https://autotopik.ru/sovet/1259-chem-smazat-klemmy-akkumulyatora.html. Разрядилась батарейка в брелоке
Многие забывают, что там тоже есть батарейка (не у обучающего ключа, а у рабочего), как правило, это CR2032

Ее замените и не нужно будет разблокировать иммобилайзер, все заработает и без этого. Многие скажут, что батарейка только влияет на штатную сигнализацию и открытие дверей, а чип в ключе энергонезависим. Но как показывает практика, замена старой батарейки на новую решает проблему.
Предохранители. Проверьте их и при необходимости замените. Концевые выключатели. Искаженные сигналы могут приходить на плату управления из-за окисления контактов на концевых выключателях. Как правило, они находятся в районе двигателя и багажного отделения. Нужно их проверить и при необходимости зачистить, обработать спиртом.

Без помощи специалистов вы не обойдетесь при:

1. Сбои в работе самого ключа. Скорее всего придется прописывать новый ключ в автосервисе. Если есть знания, то это можно сделать и самому.
2. Программное обеспечение иммобилайзера дало сбой. Тут выйти из положения можно только перепрошивкой устройства. А так как пин-карты на руках у вас нет (с 1998 года их автовладельцам не выдают), то придется обращаться в дилерский центр, где проверят все документы на право владения ТС и только потом сделают перепрошивку. Это касается тех автомобилей, в которых иммобилайзер идет в комплекте с завода изготовителя по умолчанию.
