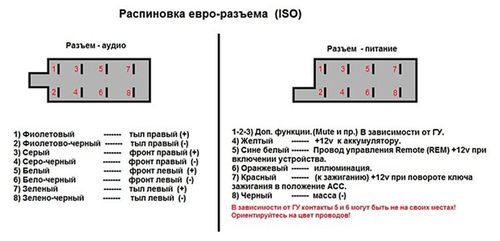

Распиновка разъемов автомобильных магнитол европейского стандарта iso (исо)

Распиновка iso-разъема магнитолы Kenwood

У данного производителя (Kenwood) нам удалось обнаружить несколько различий в цветах электропроводов и их назначении, для верхней части колодки разъема. Нижняя, акустическая, полностью соответствует принятым стандартам. Чтобы не повторяться, по умолчанию, пропущенные нами номера контактов и опций, так же являются стандартными, как и для всех головных устройств автомобилей. Итак, незначительным, на наш взгляд, изменениям подверглись:

• Электропровод желтой окраски – идет на аккумуляторную батарею автомобиля.
• Кабель красного цвета – на замок зажигания (режим АСС).
• Провод в черной оплетке – стандартно (заземление, масса).
• Синий и белый провод – регулируют мощность.
• Провод с сочетанием по цветам оранжевого с белым – регулирует яркость подсветки экрана автомагнитолы (DIMMER).

Проблемы с распиновкой

Как правило, никаких неожиданных ситуаций при подключении автопроигрывателя через евроразъемы стандарта ISO 10487 не возникает. Но только при следующих условиях!

Ваш автомобиль оснащен соединением ISO, как на магнитоле (типовой выход у всех мировых брендов данного типа аппаратуры), так и со стороны штатной автоэлектрики. Под этим подразумевается то, что предыдущий владелец (авто не новое) не был электриком-экспериментатором, то есть не менял провода в коробке соединения или отдельные фрагменты проводов по своему усмотрению.

Если проигрыватель произведен непонятно кем и где, как и сам разъем, в такой ситуации вам нужно будет вооружиться цифровым тестером, освежить знания по электротехнике и самостоятельно прозвонить все контактные группы. На основании измерений вы сможете определить силовые значения проводки.

Что такое разъем и переходник iso для автомобильной магнитолы

Вот именно для того, чтобы избежать вмешательства совершенно несведущего в автопроводке человека и серьезной порчи звуковоспроизводящего оборудования, существует разъем iso или же евроразъем, который находится на задней части магнитолы. Ну, а переходник iso, как понятно уже из его названия, – устройство, позволяющее без грубого вмешательства в штатную электрику самостоятельно подключить к ней любую современную автомагнитолу с евроразъемом, при этом полностью сохраняя предыдущий функционал и возможности подключения другого автооборудования через штатные подключения.

Что такое ISO

Разъемы автомагнитол, применяемых на автомобилях, рассчитаны на подключение через штекер ISO. Конфигурация оборудования разработана международным комитетом с целью обеспечения стандартизации подсоединения головных акустических устройств к электрической цепи автомобиля. До этого использовалась прокладка отдельных кабелей, идущих к громкоговорителям и аккумуляторной батарее. Магнитола имела индивидуальный жгут проводки, который соединялся с проводниками на машине при помощи скрутки или пайки.

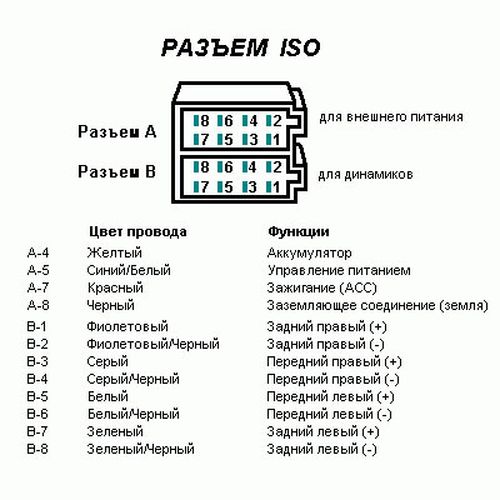

В состав штекера ISO входят 16 контактов, которые разделены на 2 группы. В отдельную секцию выделены кабели подачи питания, которые имеют увеличенное сечение. Рядом с гнездом ISO, выполненным на задней части магнитолы, имеется предохранительная вставка. Стандартный элемент ножевой конструкции рассчитан на ток 10 А. При выходе предохранителя требуется проверить сохранность изолятора на кабелях питания и сигнальных жгутах громкоговорителей. Использовать вставки с увеличенным номиналом или куски проволоки категорически запрещается.

Стандартная цоколевка iso-разъема автомагнитолы Prology

Колодка В:

• Провод фиолетового цвета — увеличение звука правого заднего динамика.
• Фиолетовый, черный — уменьшение уровня правого заднего динамика.
• Серый провод — увеличение громкости левого заднего динамика.
• Серый, черный — уменьшение звука на заднем левом динамике.
• Белый провод – прибавление звука левом динамике (спереди).
• Белый, черный – звук на том же динамике.
• Провод зеленого цвета — увеличиваем звук правого переднего динамика.
• Зеленый, черный — уменьшаем громкость левого переднего динамика.

Колодка А:

• Провод желтого цвета — питание от АКБ автомобиля.
• Оранжевый — подсветка клавиш управления.
• Синий и белый — питание антенны.
• Красный провод — замок зажигания.
• Провод черного цвета — минус (масса).

Распиновка iso-разъема магнитолы Pioneer

Покупая неподержанный автомобиль, многие водители желают заменить штатную магнитолу (Проложи) на аппарат более высокого уровня (Пионер). И сталкиваются с такой проблемой, как перепутанная проводка на самодельных скрутках или же с разъемами, не подходящими для Пионера.

Выход из такой ситуации достаточно прост (во всяком случае, на словах). Для этого нужно всего лишь приобрести соединяющее устройство стандарта ISO и произвести его распиновку, согласно нашим рекомендациям. По причине того, что все современные автомагнитолы имеют на задней панели стандартные ISO-соединения, штекерные коробки прямоугольной формы, то проблем с соединением после цоколевки не должно возникнуть.

Итак, распиновка ISO-разъема автомобильной магнитолы через 2 колодки Pioneer производится таким образом:

• Колодка с верхним расположением контактов, литер В.
• Увеличение (уменьшение) уровня звуковоспроизведения. Цвет электропровода – любой.
• Провод, отключающий звук, например, при входящем звонке телефона и т.п., также свободного цвета.
• Режим АСС (подключается к автомобильному зажиганию, + проявляется при поворачивании ключа и пропадает при отключении), желтый цвет.
• Двенадцативольтовое электроснабжение для антенны радиоприемника – провод синий.
• Провод оранжевого цвета, отвечает за подсветку дисплея автопроигрывателя.
• Зажигания автомобиля – красный провод.
• Масса – провод с черной изоляцией.
• Нижняя соединительная коробка — А.
• + правая задняя колонка мультимедийной системы — провод фиолетового цвета.
• Минус — черный, фиолетовый провод для левой колонки.
• Колонка правого переднего расположения, увеличение громкости— серый провод.
• Колонка правая передняя. Уменьшение — черный, серый провод.
• Колонка левая (передняя), плюс — цвет провода белый, отрицательный — черный и белый провода.
• Обе колонки, расположенные сзади (увеличение, уменьшение звука), зеленый и сочетание черного и зеленого цвета.

Начиная с 2000 года, отдельные производители легковых автомашин европейских брендов (BMW, Ford, Мерседес, Пежо и т.д) стали применять 40-контактный евроразъем под названием Quadlock или Fakra. При этом цоколевка по цветам проводов осталась прежней для основных (названных) функций.

Особенности переходников и разъемов iso

Несовпадение формы и размера как выходного гнезда iso на автопроигрывателе, так и штекера переходника от штатной электрики авто между собой трудно назвать техническими особенностями. Скорее, это проблема и лишняя головная боль автомобилиста. Дело в том, что многие производители аудиоаппаратуры, впрочем как и автопромышленники, снабжают свою технику евроразъемами индивидуальной формы.

Причем на разных моделях одной и той же фирмы эти гнезда могут различаться между собой. Но это можно назвать общемировой практикой. Ярким примером тому служит несовпадение зарядных устройств между марками и моделями сотовых телефонов. Причем стоимость переходника iso для магнитолы отнюдь не маленькая. Средняя цена устройства хорошего качества составляет порядка 500-600 рублей. Производителям приятно, а вот автовладельцам? Успокаивает лишь одно. Приобрести iso-переходник для магнитолы Pioneer (Sony, JVC и так далее) не представляет никакого труда. О некоторых особенностях подключения переходника iso для магнитолы на автомобили Форд Фокус 2 (Кадиллак, Шевроле Авео Т250, Toyota, Renault) мы и расскажем более подробно.

Установка в машину

Установка магнитолы начинается с демонтажа декоративных заглушек, закрывающих посадочное гнездо в центральной консоли. Для крепления головного устройства используются металлические обоймы, которые удерживаются в панели приборов отгибаемыми усиками. Если в машине применялась магнитола 1 Din-формата, а планируется установка оборудования с увеличенными габаритами, то из консоли извлекается ящик для мелких предметов. На части машин установить проигрыватель стандарта 2 Din невозможно или для размещения узла потребуется установка новой консоли.

Чтобы установить магнитолу вместо оригинального оборудования, необходимо смонтировать переходные кронштейны, позволяющие закрепить магнитофон к силовому каркасу приборной панели. Установка нештатной магнитолы предусматривает использование декоративной рамки, позволяющей вписать прямоугольную фронтальную панель в отверстие со скошенными кромками или скругленными углами (зависит от типа автомобиля). Дополнительный элемент монтируется своими руками и не требует доработки штатных деталей от машины.

Подключение динамиков

Подключение магнитолы к автомобилю, оснащенному штатной акустикой, не требует прокладки коммутационных кабелей. Владельцу потребуется напрямую соединить штекеры с ответными разъемами на головном устройстве или использовать переходник. Если одновременно с монтажом мультимедийного оборудования производится установка динамиков, то потребуется проложить сигнальные кабели. В зависимости от конструкции машины акустику устанавливают в дверях, панели приборов или полке, расположенной позади спинки заднего ряда сидений.

Для соединения акустики с головным устройством используется медный многожильный провод специального назначения, покрытый эластичным изолятором. На корпусе громкоговорителя расположены положительный и отрицательный контакты с обозначениями. Схема подключения автомагнитолы предусматривает подсоединение громкоговорителей с соблюдением полярности, соединять минусовые кабели в общую шину запрещено. Поскольку провода идут без фишки, то необходимо предусмотреть штекер, который обеспечит надежное подсоединение.

Подключение антенны

После того как подключились силовые кабели и коммутационные шнуры громкоговорителей, следует установить на место штекер антенны. На части машин кабель с колодкой сложен в глубине панели приборов, владельцу необходимо самому вытянуть шнур к месту монтажа. Штатные антенны оснащаются частотными фильтрами, устраняющими помехи и увеличивающими дистанцию приема сигналов от ретрансляторов. Заводской узел подключается при помощи штекера, который устанавливается в ответное гнездо на задней части автомобильной магнитолы.

Если автомобиль не оборудован антенной, то многие владельцы подключают устройство активного типа, которое крепится на ветровом стекле. Встроенный усилитель требует подачи питания, которое обеспечивается выходом в штекере проигрывателя, обозначенным символами AMP или REM. После подсоединения точка стыка защищается изоляционной лентой. На этом этапе процедура установки магнитолы в автомобиль заканчивается, владелец может протестировать работу оборудования.

Назначение контактов евроразъема в магнитоле Пионер

Через некоторое время, после покупки новенького автомобиля, у водителей появляется желание поменять магнитолу, установленную заводом на более функциональную «Пионер». И при замене можно столкнуться с несоответствующей распиновкой евроразъема магнитолы по цветам. Или же вообще с самой конструкцией разъема.

Разъем автомагнитолы штекер

В этом случае возможно подключение магнитолы в евроразъем через переходник и провести его распиновку согласно схеме. Так как новейшие автомагнитолы выпускаются уже со стандартным прямоугольным ISO-разъемом, то сложностей быть не должно.

Маркировка и виды разъемов

На сегодня все разъемы автомагнитол соответствуют стандарту ISO, причем используются два разъема. Каждый представляет штекер с восемью контактами, иногда производитель может объединить их в цельный корпус. К одному из них подсоединяются источники потребления энергии, он маркируется буквой А. Что касается второго, то к нему подключается акустика, то есть колонки. Обозначение разъема отмечается буквой В.

Переходники для разъемов автомагнитол

В продаже можно найти головные устройства с тремя выходами, но встречаются они редко и обычно представляют исключение.

Даже если подключаемые розетки не соответствуют друг другу, у автовладельца есть несколько вариантов подключения:

1. Покупается специальный адаптер для магнитолы, который можно подсоединить к выходам акустической системы.
2. Второй способ среди автолюбителей считается «колхозным». Его суть срезать нестандартный выход и подмотать к нему необходимые провода. Но не рекомендуем использовать этот вариант, поскольку в итоге, провода начнут разматываться, так что «колхозную» процедуру придется повторять. Кроме того, стоимость переходников не так велика, чтобы использовать этот способ.

Расшифровка проводов магнитол для автомобилей

Расшифровка проводов магнитол — обозначения, расшифровка контактов и проводов автомобильных магнитол.

Акустическая группа

R = Динамик правый.L = Динамик левый.FR+, FR- или RF+, RF— = Динамик передний — правый (Соответственно плюс или минус).FL+, FL- или LF+, LF— = Динамик передний — левый (Соответственно плюс или минус).RR+, RR— = Динамик задний — правый (Соответственно плюс или минус).LR+, LR- или RL+, RL— = Динамик задний — левый (Соответственно плюс или минус).GND SP = Общий провод динамиков.

Разъём питания магнитол

• В+ или ВАТ или КЗО или Вир+ или B/Up или B-UP или MEM + 12 = Питание от аккумулятора (плюс)
• GND или GROUND или К31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
• А+ или АСС или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
• N/C или n/с или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
• ILL или LAMP или обозначение солнышка или 15Ь или Lume или iLLUM или К1.58Ь = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
• Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
• MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом)

Другие возможные контакты в магнитолах

Power Control = это управление включением усилителяP.CONT/ANT.CONT = это управление антенной, питание подается после включения радиоILL + и ILL — = это провода регулировки яркости подсветки магнитолыAmp = Контакт управления включением питания внешнего усилителяDATA IN = Вход данныхDATA OUT = Выход данныхLine Out = Линейный выходREM или REMOTE CONTROL = Управляющее напряжение (Усилитель)АСР+, АСР— = Линии шины (Ford)CAN-L = Линия шины CANCAN-H = Линия шины CANK-BUS = Двунаправленная последовательная шина (K-line)SHIELD = Подключение оплётки экранированного провода.AUDIO СОМ или R COM, L СОМ = Общий провод (земля) входа или выхода предварительных усилителейCD-IN L+, CD-IN L-, CD-IN R+, CD-IN R— = Симметричные линейные входы аудио сигнала с ченжераSW+B = Переключение питания +В батареи.SEC IN = Второй входDIMMER = Изменение яркости дисплеяALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.LINE OUT, LINE IN = Линейный выход и вход, соответственно.D2B+, D2B— = Оптическая линия связи аудиосистемы

Маркировка и цветовое обозначение проводов

Разберем цветовое обозначение проводов авто магнитол:

• Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
• Красный (маркировка АСС или А+) — это плюс замка зажигания;
• Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
• Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
• Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
• Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
• Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
• Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
• Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
• Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;

Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.

Далее, можно посмотреть как выполняется распиновка разъема автомагнитолы

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: Ремонт порогов авто подготовка и выполнение работ

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Toyota

Адаптер от производителя Intro. Отвечает за подключение электропитания и акустического (звукового) сигнала с ISO-разъема на штатное гнездо магнитол у автомашин японского производства:

• Toyota;
• Lexus;
• Daihatsu.

Renault

ISO-адаптер от фирмы-производителя Intro для быстрого подключения современной мультимедийной системы (ММС) либо другого нештатного устройства (магнитолы) на место заводского аппарата. Переходное устройство высокого качества исполнения по приемлемой цене, рекомендовано для установки на автомобили марки:

• Peugeot;
• Citroen;
• Renault, выпущенных после 2005 года.

Данное техническое переходное устройство представляет собой штекер для подключения к штатному разъему проигрывателя и колодки для электрической проводки авто. Без каких-либо специальных инструментов за короткий промежуток времени.

Достаточно купить ISO-переходник

по доступной цене, и можно самостоятельно в минимальные сроки произвести подключение автомагнитолы. При этом гарантированно достигается безопасность от неправильных подключений, коротких замыканий и иных трудностей.

Когда безISO-переходника не обойтись При покупке автомобиля с комплектацией средней и более высокой владелец получает штатную автомагнитолу. Зачастую ее функции сводятся к воспроизведения CD-дисков, МР3-файлов, а также прослушиванию радиостанций. Наличие интерфейса USB встречается на порядок реже, лишь в автомобилях премиального класса устанавливается навигационная система, позволяющая выводить изображение с камеры заднего вида. К сожалению, далеко не у всех есть возможность купить премиум-авто, в остальных случаях автомагнитола или совсем простая, или попросту отсутствует. Проблема решается покупкой и установкой одной из акустических систем, предлагаемых современным рынком.

Но здесь возникает дополнительная трудность — на новый автомобиль предоставляется гарантия, однако она сохраняется лишь в том случае, если владелец придерживается всех правил эксплуатации транспортного средства. Одно из них — не вмешиваться в электрическую проводку автомобиля. Поэтому немало дилеров запрещает устанавливать магнитолу и другое оборудование в посторонних сервисных центрах. Проблема усугубляется тем, что многие изготовители автомобилей используют собственные крепления, разъемы и форм-факторы, в результате возникают дополнительные сложности в монтаже акустической системы.

Методы подключения новой магнитолы

Если водитель решит заменить штатную автомагнитолу, то у него есть два пути:

1. Обрезать «родные» разъемы и произвести скрутку и спаять провода, после чего выполнить их изоляцию. Если после такого решения проблемы обратиться к дилеру с целью воспользоваться гарантийным обслуживанием автомобиля, вероятность получения отказа стремиться к 100%. К тому же в будущем будет сложно возвратить все на прежнее место. От полученного соединения трудно ожидать высокого качества — когда на дворе будут морозы, провода дубеют, а скрутка во время езды сталкивается с вибрацией, в результате чего контакт может пропасть или периодически пропадать.

1. Выбрать и приобрести соответствующий ISO-переходник . Это оптимальное решение проблемы — не требуется вносить какие-либо изменения в автопроводку, а также нарушать штатные разъемы. Все что требуется — снять заглушки или «родную» автомагнитолу, после чего установить два переходника — на антенну и на электрику. На это уйдет не более 10 минут времени! А если водителю предстоит поездка на станцию техобслуживания дилера, он всегда может возвратить штатную магнитолу.

Магазин «АвтоПрофи» предлагает переходники для различных моделей авто. Широкий ассортимент адаптеров позволит каждому подобрать наиболее подходящее изделие, которое облегчит установку стерео-системы. А если Вам потребуется дополнительная помощь с выбором изделия или произведением оплаты, наши сотрудники с удовольствием ее предоставят.

Немного теории: распиновка ISO разъема магнитолы – это определение по функциональности контактов в штекерах, в соответствие с их нумерацией. ISO разъем магнитолы — это разъем для подключения штатной магнитолы автомобиля, сертифицированный по международным нормам.

При попытке самостоятельно заменить, к примеру, авто проигрыватель от Pioneer на JVC, владельцы автомобилей сталкиваются с ситуацией, когда провода в штекере перепутаны или даже не подходят по формам разъемов. Для того, чтобы решить этот вопрос, надо купить iso штекер, который продаётся в любом магазине автозапчастей. После чего и провести распиновку разъема штатной магнитолы согласно схеме.

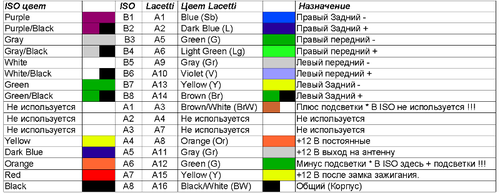

Распиновка разъемов по проводам

Стандартная распиновка разъемов при подключении по проводам. Для подключения магнитолы в случае потери или поломки штекера просто запомните или за маркируйте каждый провод по отдельность. Правильную распиновку магнитолы установленной в вашем автомобиле вы сможете найти в интернете и скачать в виде картинки.

Распиновка автомагнитолы

Штатные разъемы, используемые в таких машинах как Форд, Ниссан, Тойота и многие другие иностранные марки автомобилей применяют 16–пиновый ISO разъем европейского стандарта, который вы сможете посмотреть на фото ниже. Такие разъемы зачастую делаются сдвоенными два по восемь, что значительно облегчает отсоединение и подсоединение головного устройства.

Производители европейских стран приняли такой разъем как базовый и с 2000 года принял название FAKRA. Через такой разъем передается большое количество сигналов, такие как информация о зажигании, освещении, скорости. С внедрение все большего количества функций в автомагнитолу, разъем Iso для магнитолы со временем меняется и увеличивается распиновка. К примеру, Ford, Nissan, Mercedes-Benz, Peugeot, Volkswagen и другие европейские машины начали применять 40–контактный разъем под названием Quadlock.

Quadlock

Данный разъем состоит из 16 плоских ножек с дополнительными разъемами для иного оборудования. Вспомогательные разъемы делаются так, что перепутать их при подсоединении не возможно. Так же к нему относится 12 пиновый штекер для выхода аудио сигналов и 12 контактный для входа сигнала из различных источников.

Провода для динамиков магнитолы

 В случае если у вас не было автомагнитолы, то кроме ее установки и присоединения придется тянуть и акустический провод для динамиков. Настоятельно рекомендуем в данном случае задуматься о том, чтобы применить специализированные акустические провода сечением порядка 1,5-2 мм2.

 Провода по стоимости по сравнению с магнитолой  дешевые, но от  их применения вы однозначно почувствуете «качественный скачок». Сопротивление акустики как правило 4 ома, а проводка из комплекта акустики будет соизмерима по сопротивлению с динамиками. Что в свою очередь повлечет значительное рассеивание мощности усилителя магнитолы, именно на вспомогательном оборудовании – акустической проводке, а не на динамиках (акустике). В итоге, громкость воспроизведения уменьшится и что еще хуже уменьшится и диапазон воспроизводимых частот. Особенности распространения ВЧ заключаются в том, что сигнал идет лишь только по поверхности провода skin* (*от англ. кожа, наружная поверхностная оболочка) эффект, соответственно при меньшем диаметре провода уменьшится его пропускная способность к ВЧ. Кроме того, хотелось бы дополнительно сказать о выборе, установке и подключения динамиков в автомобиле, об этом можно прочитать в статье «Выбор акустики и динамиков для установки и подключения в автомобиле».

Какие бывают исо-разъемы автомагнитол

Iso-разъем магнитолы Pioneer (Prology 1715T) автомобиля Фольксваген Passat B3 (Форд Мондео 2003 г) и других мультимедийных систем (автомобильных проигрывателей) и легковых автомашин, на то он и единый стандарт, абсолютно одинаковы по своему техническому устройству.

Они (разъемы) выполнены в виде двух коробок прямоугольной формы, имеющих восемь выходных контактов. Иногда для удобства пользования исо-адаптеры объединяются в один корпус с разделением на верхнюю и нижнюю контактные группы.

Группа А (так она для простоты использования именуется на схемах и в таблицах), отвечает за соединение с силовыми (электрическими) цепями автомобиля и магнитолы и имеет штекерную коробку коричневого цвета.

Группа В. Корпус черного цвета. Соединение акустических систем и управления (уровень звука, переключение медиафайлов) проигрывателя и салона.

Правильный выбор и замена разъема для магнитолы

Автомагнитола со стандартным разъёмом ISO

Подбирать электрические разъемы необходимо с учетом типа разъема на автомагнитоле и в автомобиле. На большинстве современных магнитол и головных устройств используются стандартные разъемы ISO типа «папа», поэтому для их подключения необходимо использовать ответные разъемы типа «мама», которые тем или иным способом подключаются к соответствующим цепям электросистемы автомобиля. Если же магнитола оснащена нестандартным разъемом, то под него следует подбирать соответствующую ответную часть.

Если на автомобиле имеется разъем, который не соответствует типу разъема на магнитоле, то лучшим вариантом станет покупка соответствующего переходника — использование этой детали сделает ненужным перепайку проводов и выполнение других работ. Но если в автомобиле разъема нет, а есть только жгут проводов, то следует использовать подходящий к магнитоле разъем, провода которого присоединяются к проводам на автомобиле в соответствии с их назначением. Соединения проводников можно выполнять обычной скруткой, пайкой или с помощью клеммных колодок с винтовыми зажимами, в первых двух случаях дополнительно придется позаботиться об изоляции проводников (с помощью изоленты, кембриков или термоусадочных трубок), а при использовании клеммника изоляция обеспечивается автоматически при правильной обработке концов проводов.

Перед монтажом разъема необходимо проверить его распиновку и назначение присоединяемых к нему проводов, это можно сделать с помощью справочников и посредством визуального осмотра проводки аудиосистемы. Такая проверка поможет избежать ошибки в подключении магнитолы и связанных с ней компонентов. Проверку нужно выполнять и по завершению монтажа перед первым включением магнитолы — это предотвратит возможную поломку компонентов системы и лишние затраты на ремонт.

Правильный подбор и монтаж разъемов магнитолы — гарантия надежного функционирования силовых и сигнальных цепей автомобильной аудиосистемы независимо от ее типа и класса.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя

Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше

С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Разъемы автомагнитол

Кроме этого, распиновка остальных проводов:

• Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
• С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

• Б, С-й – провода на фронтальную акустику;
• З, Ф – провода на тыловую акустику.

Ч – черный; С – синий; Б – белый; С-й – серый; З – зеленый; Ф – фиолетовый.

Подключение по схеме 1

Разъёмы для автомагнитол

Делаем так:

• Провода питания соединяем между собой;
• Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

• Провода питания соединяем между собой;
• Подключаем их к АКБ;
• Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

• Основной провод питания (желтый) подключаем к 12 В;
• Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

• Аппарат включается одновременно с «габаритками» автоматически;
• Водитель никогда не забудет отключить габаритные огни и свет фар;
• Во время остановки можно будет без включения зажигания слушать музыку;
• Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.
