Как натянуть ремень грм на ваз

Что такое ремень ГРМ в автомобиле?

Как расшифровывается и переводится этот термин? Расшифровка слова ГРМ: газораспределительный механизм. Ремень же входит в этот механизм. Синонимы этого термина: приводной ремень, ременный привод.

В середине прошлого века в двигателестроении применяли металлический цепной привод, а при попытках заменить его на ремень вызывало недоумение у автолюбителей. Но прошли года, и ременной привод стали применять чаще, чем цепь. Автомобилисты оценили тот факт, что резиновый привод снижает шумность, уменьшает вес массы мотора и ведёт к упрощению схемы работы системы.

К чему относится ремень ГРМ, что это такое в машине? Он относится непосредственно к двигателю внутреннего сгорания.

За что отвечает? Он отвечает за выпуск и впуск механизмов в двигателях внутреннего сгорания.

Но не буду голословно утверждать, что ремень лучше, чем цепь. Цепь просто надёжнее и долговечнее, можно сказать, что она «живёт» столько же, как и сам мотор. Поэтому даже в настоящий момент некоторые автопроизводители применяют в конструкции цепь, а не резиновое кольцо.

ДВС с ременным приводом в России стали впервые применять на авто ВАЗ-2105. В автомобиле присутствовал резиновый ремень, армированный металлом, который вращал распредвал и вал привода дополнительных механизмов. Но многие автомобилисты считали, что это не очень надёжный привод, так кстати и выходило. Ремень редко отрабатывал гарантированный ресурс, а когда происходил его обрыв, автомобиль просто останавливался (но без серьёзной поломки).

А в иномарках конструкция ремня была оптимизирована для оптимального процесса работы, а не по принципу «встречается — не встречается» (это про поршни и клапаны). Таким образом, во многих ДВС с искровым зажиганием применяли «встречающуюся» схему. А для того, чтобы избежать обрыва ремня, его замена производилась в соответствии с регламентом ТО. В среднем срок работы ремня ГРМ не превышает 60 тыс. км пробега. А также надо постоянно его обслуживать: подтягивать, менять, а также держать под постоянным контролем.

Из чего делают ремень ГРМ? Ремень ГРМ представляет собой сплетение прочных стекловолоконных нитей под названием корд. А его защищает резина толщиной 5 мм. Внутри находятся нейлоновые зубья по всему периметру, которые обладают повышенной прочностью. По конструкции ремни бывают разные, как правило, различие заключается по количеству, шагу, ширине и профилю зубьев (всего существует целых двадцать типов).

Картинка: примерный состав ремня ГРМ

Автолюбители ременный привод называют также змеевиком. Так и есть – привод плотно облегает шкивы, извиваясь как змея. По внешнему виду он похож на привод генератора. Привод широкий, но тонкий, имеет много V-образных канавок на внутренней стороне, куда входят зубья шкивов. А наружная сторона гладкая, она как бы скатывается вместе с натяжными роликами.

Схема: что входит в ГРМ

Теперь расскажу, из чего состоит ремень ГРМ. При производстве этой детали применяют следующие материалы:

1. Прочная резина с металлическими вставками. Это самый популярный вид ремня ГРМ. Обладает невысокой ценой и хорошей износостойкостью.
2. Металл. Похож на цепь велосипеда. Стоит дорого и обладает сложной конструкцией, поэтому его почти не применяют.
3. Натуральная кожа. Какой-то период времени из этого материала производили ремни, но поскольку они имели низкую надёжность и высокую цену, от их применения решено было отказаться.

Фото: как выглядит ремень ГРМ

Чтобы привод ГРМ работал как надо, необходимо соблюдать такие важные условия как натяжение привода, целостность шкивов и валиков (по ним ходит привод ГРМ) и защищённость от пыли и масла.

Ремень ГРМ по конструкции похож на автомобильную шину, поэтому многие фирмы, выпускающие покрышки, могут выпускать и ремни.

Главная функция ремня ГРМ – это соединение коленчатого и распределительного вала, а также синхронизация поршней и клапанов. Работает привод ГРМ тихо, а также не подвержен коррозии. Но при его работе он изнашивается, поэтому его надо вовремя заменять.

Самая опасная ситуация для важных узлов автомобиля – это обрыв ремня.

А чем отличаются ремни ГРМ от цепи?

Привод ГРМ имеет привлекательную цену, простейшую конструкцию и невысокий уровень шума. Из минусов отмечу риск обрыва ремня (как правило, неожиданного), что приведёт к дорогому ремонту.

Цепь ГРМ служит очень долгое время, она износостойкая и хорошо справляется со своей функцией при резких перепадах температур и агрессивной езде, а износ можно узнать при стуке работающего мотора на «холодную». Из минусов: большая стоимость, надо время от времени смазывать, повышенный шум, тяжело выявить износ при визуальном осмотре.

Последовательность выполнения

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту).

2. Ключом на 10 мм отворачиваем три болта крепления передней крышки ремня привода ГРМ.

3. Приподнимаем крышку вертикально вверх, после чего снимаем с двигателя.

4. Вращая коленчатый вал, внешним осмотром проверяем состояние ремня.

Замечание: Коленчатый вал можно вращать накидным ключом на 17 мм (на части автомобилей на 19 мм) за болт крепления его шкива или большой шлицевой отверткой за зубья маховика. Для этого следует вынуть резиновую заглушку из отверстия картера сцепления (см. «Ремень привода ГРМ — замена»).

Ремень должен быть чистый — без грязи и масла на его поверхности. Ремень с надрывами, трещинами, расслоениями, срезанными или изношенными зубьями, потертостями до корда необходимо заменить (см. ниже, «Ремень привода ГРМ — замена»).

5. Двумя пальцами пробуем повернуть ремень на 90° на участке между шкивами коленчатого и распределительного валов, прилагая к нему усилие 15-20 Н·м (1,5-2,0 кгс·м).

Если прилагаемого усилия не хватает, чтобы повернуть ремень на требуемый угол, то ремень перетянут; если ремень можно развернуть на больший угол — он натянут недостаточно.

Предупреждение! Регулировать натяжение ремня следует на холодном двигателе. Чрезмерное натяжение ремня, попадание на него масла и грязи сокращает срок службы ремня, а также подшипников натяжного ролика и насоса охлаждающей жидкости. При слабом натяжении ремня возможно его перескакивание через несколько зубьев шкива распределительного вала.

6. Чтобы проверить взаимное положение распределительного и коленчатого валов, устанавливаем поршень первого цилиндра в ВМТ такта сжатия. Для этого:

а. Снимаем резиновую заглушку, установленную в верхней части картера сцепления.

б. Через образовавшееся окно шлицевой отверткой с широким лезвием поворачиваем коленчатый вал за зубья венца маховика.

. до совмещения метки на шкиве распределительного вала и выступа задней крышки ремня привода ГРМ.

При этом метка на маховике должна совместиться с центром шкалы.

Рекомендации: Если взаимное положение коленчатого и распределительного валов нарушено, то поверните коленчатый вал до совмещения метки с центром шкалы. Ослабьте натяжение ремня и снимите его со шкива распределительного вала. Поверните распределительный вал до совпадения метки на его шкиве с выступом на задней крышке. Не меняя взаимного положения валов, наденьте ремень на шкив распределительного вала и отрегулируйте натяжение ремня.

7. Ключом на 17 мм отпускаем затяжку гайки крепления натяжного ролика.

8. Поворачивая ролик специальным ключом, регулируем натяжение ремня и, удерживая ролик в этом положении, затягиваем гайку его крепления.

9. Проверяем натяжение ремня (см. выше) и, при необходимости, повторяем регулировку.

10. Окончательно затягиваем гайку крепления ролика моментом 33,2-41,2 Н·м (3,4-4,2 кгс·м).

11. Устанавливаем на место переднюю крышку ремня и затягиваем болты ее крепления.

Процедура натяжки

Допустим, на вашем автомобиле буквально сползает ремень ГРМ, или его натяжка слегка отступает от нормы. Что делать? Естественно, натягивать привод. К счастью многих автомобилистов, процедура натяжки не столь сложна и осуществляется в течение 5-10 минут. Для её проведения понадобится следующий инструментарий:

• ключ регулировки ремня ГРМ, конструкция которого довольно-таки проста, поэтому покупать его необязательно, а вполне можно сделать собственноручно;
• базовый набор гаечных ключей.

Непосредственно процедура натяжки проходит так:

1. В первую очередь, ставим автомобиль в удобном для ремонта месте и отключаем АКБ (достаточно отсоединить минусовую клемму);
2. Затем отрываем капот и снимаем защиту с ремня ГРМ, конечно, если она имеется;
3. После этого ослабляем гайку крепления натяжного ролика;
4. Далее при помощи специального ключа для регулировки натяжения ремня осуществляем натяжку. Для этого «рожки» ключа вставляем в специальные отверстия на регулировочной гайке, которая располагается в районе ранее ослабленного крепления натяжного ролика. Регулировка натяжения ремня проводится путём кручения специального ключа против часовой стрелки;
5. Натянув привод нужным образом, фиксируем натяжной ролик в неподвижном положении и затягиваем его крепление;
6. Повторно проверяем натяжение ремня. Если что-то не так – исправляем;
7. В ином случае приводим автомобиль в первоначальный вид, после чего ремонт может быть завершён.

Пожалуй, на этом по натяжке ремня ГРМ наиболее важная информация подошла к концу. Надеемся, представленный сегодня материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Установка ремня грм на ваз 2109 инжектор.

Перед тем как поставить ремень проверьте ещё раз все метки. Когда ставите ремень не должно быть провисания ремня между шестернями распредвала и коленвала, иначе метки уйдут. Лучше всего чтобы ремень в этом месте был чуть-чуть натянут. Допускается расхождения меток примерно в пол зуба шестерни. Ставим натяжной ролик. Перед ним на болт надевается шайба, а уже потом сам ролик.

Как правильно натянуть ремень грм на ВАЗ 2109.

Ремень можно натягивать как со специальным ключом, так и без него. Специальный ключ может заменить отвертка и 2 гвоздя или самореза. Вставляем гвозди в отверстия ролика, между ними просовываем отвертку и крутим против часовой стрелки. Хорошей натяжкой считается момент, когда ремень между шестернями распредвала и коленвала можно скрутить на 90 градусов с небольшим усилием. На заведённом двигателе в этом месте ремень должен идти прямо как струна, без биений. Так же он де должен издавать шумов таких, как скрипов и свистов.

После натяжки ремня прокручиваем коленвал на 2 оборота и смотрим, совпали ли метки на шестернях. Если всё совпало, то собираем оставшееся в обратном порядке.

Я надеюсь в статье «Как поменять ремень грм на ваз 2109» Вы нашли ответы на все интересующие вопросы. Если что-то непонятно — оставляйте ваш вопрос в коментарии.

Статьи по теме

Что лучше: цепь или ремень ГРМ

Замена ремней «Дэу»: генератор и ГРМ

Пошаговая инструкция по замене ремня ГРМ на «Форде Мондео»

Какой ремень ГРМ лучше: обзор лучших производителей

Замена ремня «Хонды СРВ»: генератор, кондиционер, ГУР и ГРМ

Замена ГРМ «Мерседеса»: почему, когда и как

Замена натяжителя цепи «Тойоты»: советы и рекомендации

Замена натяжителя цепи «Мерседеса»: быстро и без хлопот

Замена натяжителя цепи «Ниссана»: обзор неисправностей и пошаговая инструкция

Замена ГРМ «Прадо»: для чего нужен ремень, как часто его менять, распространенные ошибки

«Рено Сандеро» замена ГРМ: разбираемся в процессе

Замена ГРМ «Хендай Солярис»: подробная информация и инструкция

Чем отличаются ремни ГРМ: их виды и особенности

Замена ремня грм на автомобиле Шкода Октавиа

Замена ремня ГРМ на Форд Фокус 2: подробная инструкция

А теперь самое интересное – установка нового ремня

Проверяем совпадение всех меток. Ставим ремень сначала на коленвал и помпу. Затем натягиваем правую нисходящею ветвь ремня и одеваем на шкив распредвала и натяжной ролик. Еще раз проверяем все метки и натягиваем ремень роликом. Натяжка считается достаточной если вы, усилием двух пальцев, можете перекрутить самую длинную ветвь ремня максимум на 90 градусов. А проще, берем двумя пальцами за правую ветвь ремня и крутим, если больше чем на 90 это не очень плохо, а меньше очень. Перетянутый ремень быстро износится, а также уменьшит срок службы помпы.

Ставим нижнею защитную пластиковую крышку. А на шкиве коленвала отмечаем двадцатый зуб после пропуска двух зубьев. Считаем против часовой стрелки.

Эта метка соответствует верхней мертвой точки первого цилиндра. Ставим шкив на место и метка должна встать на против датчика положения коленвала. Точнее на против маленького железного сердечника датчика. Иногда он попадает в промежуток между зубьями, это считается допустимым. Затягиваем шкив также как откручивали, при помощи напарника.

Проворачиваем коленвал на два оборота и проверяем метки, тут нам и пригодится наша метка на шкиве.

Если все попало, собираем все что разобрали. Как пишут в умных книжках – установите детали в порядке обратном снятию. Не забываем залить антифриз.

Заводим автомобиль, принимаем поздравления от родных и близких и вперед, на встречу приключениям.

Ремонт шпильки натяжителя ремня ГРМ на ВАЗ

Ремонт шпильки в принципе несложный.

Если сорвана резьба под гайкой, то можно подложить потолще шайбу заменить гайку и затянуть ролик, но во всем нужна мера, нельзя перетягивать, так как можно сорвать любую резьбу.

Если сорвана резьба в головке и шпилька не держится, первое, выкрутите ее и очистите резьбу, и постарайтесь вкрутить ее как можно глубже, если не получилось и она не держится.

То второе, закажите токарю шпильку с одной стороны с резьбой на 12мм это то место что вкрутите в головку, а остальную длину с резьбой на 10мм, нарежьте метчиком в головке резьбу 12мм и вкрутите эту шпильку.

Почему обрывает ремень грм на ваз 2109.

Многие задаются вопросом почему обрывает ремень грм уже только после того, как это случилось. Вам повезет если такая поломка произойдёт, например где-нибудь во дворах при прогреве двигателя, а не на трассе между городами. Поэтому, что бы Вы не попадали в такие ситуации, необходимо знать почему это происходит. Причин обрывов ремня несколько:

1. Естественный износ детали.
2. Покупка бракованного ремня.
3. Попадание на ремень технических жидкостей.
4. Неисправность деталей привода грм.

Давайте обсудим каждый пункт подробнее.

Естественный износ детали.

В процессе работы ремень не только стирается, но и гнётся, в результате, чего возникают микротрещины, которые, в последствии, вырастают и приводят к обрыву ремня.

У каждого узла есть свой срок службы. Ремень газораспределительного механизма восьмиклапанного двигателя ВАЗа период работы составляет 60 тысяч километров.

Попадание на ремень технических жидкостей.

На ремень грм запросто может попасть масло или охлаждающая жидкость. Масло попадает из-за износа сальников распредвала и коленвала, а антифриз может вытечь при износе помпы.

Неисправность деталей привода грм.

К деталям привода грм относятся:

• Шестерни распредвала и коленвала.
• Натяжной ролик
• Шестерня привода помпы

За многие тысячи километров шестерни газораспределительного механизма изнашиваются и повышается возможность перескока ремня через зуб шестерни.

Из-за некачественного ролика натяжения ремня или из-за его долгой эксплуатации он может заклинить. Так же не следует перетягивать ремень. Очень сильно перетянутый ремень начинает свистеть и может очень быстро порваться.

В процессе работы подшипники помпы изнашиваются и у вала помпы появляется люфт, в результате, чего шестерня привода помпы стоит криво и ремень грм начинает сползать и тереть о защитный кожух или об блок.

Что будет, если не менять ремень ГРМ.

Многие водители знают, что в моторном отсеке автомобиля находится бомба замедленного действия. Речь конечно же идет о ремне газораспределительного механизма двигателя (ГРМ), который обязательно нужно менять через определенный интервал времени или через определенный пробег автомобиля. Те владельцы, которые игнорируют данный интервал времени предписаный автопроизводителем (замены зубчатого ремня ГРМ), очень рискуют, так как в случае обрыва ремня ГРМ двигатель в их автомобиле может серьезно пострадать (выйти из строя).

Кроме всего, помимо регулярной замены ремня ГРМ владелец автомобиля должен с большой осторожностью менять и приводные ремни на машине. Дело тут вот в чем, во время плановой замены приводных ремней можно легко и незаметно повредить ремень ГРМ

Также обращаем ваше внимание уважаемые автомобилисты на то, что в большинстве моделей автомобилей ремень ГРМ соединен непосредственно с водяной помпой. Таким образом вам надо запомнить, что кроме ремня ГРМ необходимо также вовремя менять и сам водяной насос, который со временем также изнашивается

А в целом, если судить по деньгам, то замена ремня ГРМ и помпы стоит не так уж и дешево. Но ваши затраты будут являться залогом того, что двигатель вашей машины проработает достаточно долгое время. Так что запомните друзья, ни в коем случае не экономьте на этом деньги, откладывая постоянно плановую замену ремня ГРМ на потом. Помните, что этим вы просто увеличиваете сам риск серьезного повреждения двигателя.

Почему же в таком случае повреждение ремня ГРМ или его обрыв может вывести двигатель автомобиля из строя? Дело в следующем, ремень ГРМ делает очень нужную для двигателя в машине синхронизацию коленвала и распредвала, который открывает и закрывает впускные и выпускные клапана. Этот процесс называется синхронизацией газораспределительного механизма двигателя. Теперь представьте себе, что будет, если у ремня ГРМ повредятся несколько зубьев и он сместиться. Или еще хуже, возьмет и оборвется.(?) Это приведет к тому, что клапана головки блока откроются в неподходящее время и затем сразу же столкнуться с поршнями двигателя.

Если вам в этот момент повезет, то придется заменить сами клапана а возможно и всю головку блока двигателя. НУ а если вам не повезет, то существует вероятность, что двигатель нельзя будет восстановить, из-за невозможности его ремонта в связи с обширными внутренними повреждениями.

Хотя здесь надо отметить, что сегодня на авторынке существуют определенные марки автомобилей, в которых при обрыве ремня ГРМ не происходит ни какого повреждения двигателя. Это связано с самой конструкцией некоторых современных моторов, где при обрыве ремня ГРМ клапана и поршня силового агрегата не могут столкнуться друг с другом.

Правда также надо отметить, что подавляющие большинство таких двигателей установлены на довольно-таки старых автомобилях. Как правило это такие моторы, в которых по сравнению с современными двигателями степень сжатия небольшая.

Например, на старом Volkswagen Golf второго поколения, который производился с 1984 по 1991 года, установлен двигатель объемом в 1,8 литра и мощностью 90 л.с. и, в случае обрыва ремня ГРМ силовой агрегат машины остается целым и невредимым. В отличие от многих современных моторов с легкостью выходящих из строя при обрыве зубчатого ремня ГРМ, эти моторы боее надежные. И тем-более, когда речь заходит о сравнении с сегодняшними новыми турбированными двигателями, которые имеют достаточно большую степень сжатия.

Как подтянуть ремень ГРМ своими руками

В зависимости от марки и модели машины, ремень может быть установлен в закрытое пространство или открытое.

Во многих новых двигателях газораспределительный ремень вращает помимо распредвала, еще и помпу (насос для циркуляции охлаждающей жидкости). Для регулировки натяжения и придания компактности всего ременного механизма предусмотрены регулирующие валики.

Приступая к замене ремня следует ослабить регулирующие ролики (валики), после чего ослабится натяжение всего ремня и его легко можно снять.

Далее, установить в пазы шкивов новый ремень и произвести натяжку с помощью регулируемы роликов. Рекомендуется, чтобы новый ремень прослужил дольше, с заменой ремня также менять и ролики. Также при замене надо проверить пазы шкивов, чтобы не были отломлены и проверить параллельность шкивов, то есть перекоса ремня не должно быть.

Как проверить ремень ГРМ на подлинность

С июля 2015 года торговая марка Gates наладила выпуск новых этикеток с тройной защитной маркировкой (14-значный буквенно-цифровой код, QR код и голограмма PrioSpot). Чтобы проверить подлинность изделия покупатели могут использовать один из 3-х доступных способов.

1-й способ: проверка 14-значного буквенно-цифровой кода на упаковке ремня ГРМ/

Чтобы проверить оригинальность запчасти торговой марки Gates, необходимо ввести 14-значный код, указанный на упаковке изделия на интернет ресурсе.

2-й способ: проверка с помощью смартфон или сканера штрих-кода.

Проверить подлинность продукции Gates можно с помощью смартфона. Начиная с июля 2015 года, на упаковке ремней ГРМ присутствует QR-код.

Для проверки необходимо скачать приложения TecIdentify или Neoreader и просканировать QR-код.

3-й способ: проверка по голографической наклейке PrioSpot.

На упаковке ремней ГРМ Gates присутствует голограмма PrioSpot с защитными элементами, которые затрудняют подделку. Чтобы проверить, является ли изделие оригинальным, нужно выполнить несколько простых действий.

Если сравнить коды, нанесенные на голограмме упаковок двух ремней ГРМ, то они должны отличаться. Каждая наклейка PrioSpot имеет уникальный защитный код.

Проверить оригинальность голограммы можно под прямыми лучами света. Нанесенные на наклейку код и логотип Gates переливаются всеми оттенками радуги. Кроме того, в солнечных лучах становится видимой перемещающаяся цифра, которая соответствует последнему символу кода безопасности. Если менять угол обзора, то эта цифра будет двигаться вверх и вниз.

Проверить голограмму можно с помощью увеличительного стекла. Непосредственно под логотипом будет виден 10-тизначный код, в котором последние 4 цифры будут соответствовать коду безопасности и последним символам буквенно-цифрового кода.

Процесс установки

Сам ремень ГРМ это замкнутое зубцами внутрь резиновое изделие, которое и синхронизирует крутящий момент между распределительным и коленчатым валами. Игнорирование его износа не приведет ни к чему доброму, ведь в лучшем случае у вас на ходу заглохнет двигатель, а в худшем заклинит вся колесная база, что может привести к самым непредсказуемым происшествиям на дороге.

Сама замена и отладка проводится в два этапа, на первом выполняются основные ремонтные и отладочные работы, а второй этап несет в себе функцию контроля, за проделанной работой.

Первый этап

1. Помощник садится в автомобиль и ставит 5-ю передачу на КПП, а вы в это время снимаете переднюю защиту ремня.
2. Вставляете храповик в отведенное ему место и начинаете проворачивать коленчатый валам, делать это нужно до того момента, пока вы не увидите, что отметка расположенная на распредвале не переместилась на удаление нескольких зубцов от контрольного усика задней крышки. (данное действие необходимо для ослабления степени натяжения ремня).
3. Демонтируем шкив привода на коленвале и возвращаем на место болт крепления.
4. Помощник переключает передачу КПП на «нейтральную».
5. Снова начинаем аккуратненько проворачивать коленвал до того момента пока метка на маховике ВАЗ 2114 не станет в центральное положение.

Второй этап (контрольно-завершающий)

1. До того как проверить метки ГРМ на ВАЗ 2114, необходимо зафиксировать шкив на генераторе и натянуть ремень роликом до максимума.
2. Теперь проверяем все совпадения, если ничего нигде не сбилось, то устанавливаем назад защиту и убираем рабочее место.

Взглянув под капот своей машины, со знанием данной информации, вы поймете, что в данной процедуре нет ничего сложно, но ее успех достаточно сильно зависим от сноровки исполнителя. Поэтому если у Вас что-то не вышло с первого раза, просто повторите операцию, возможно вам даже понадобится делать это дважды. Не расстраивайтесь, ведь после сложного первого раза у вас это будет занимать всего несколько минут, как у заправского профессионала.

Пара слов о важности правильной натяжки

Многие автомобилисты знают о том, что неправильное функционирование ГРМ способно вызывать очень серьёзные поломки двигателя. Это связано с принципами функционирования механизма, которые сводятся на своевременном и качественном открытии/закрытии клапанов мотора. Подобный подход не только позволяет наладить фазы газораспределения ДВС, но и разграничить в работе чувствительные клапана и постоянно стучащие поршни.

Если ГРМ начинает работать неправильно, порядок газораспределения нарушается, вследствие чего элементы двигателя начинают изнашиваться в ускоренном режиме. Подобные нарушения в функционировании мотора могут появиться и по причине неправильной натяжки ремня.

Примечание! Обрыв ременного привода в процессе движения не просто отрицательно сказывается на состоянии двигателя, а реально способен сильно погнуть клапана. Ремонт автомобиля с такой поломкой нередко обходится автомобилистам в пятизначные денежные суммы.

https://youtube.com/watch?v=hqf2QA3WHcw

Помимо этого, несоответствующее нормам натяжение привода ускоряет износ основных элементов ГРМ, в перечень которых входят:

• непосредственно сам ременный привод;
• ролики;
• крутящие фрикционы;
• направляющие;
• натяжитель.

Ремонт каждой из отмеченных деталей ГРМ проводится заметно дольше обычной натяжки ремня. Ну а по стоимости и говорить нечего, если натянуть привод можно собственноручно и совершенно бесплатно, то вот за замену составляющих механизма придётся платить.

Как выбрать ремень ГРМ, что входит в комплект и цена

Сразу отвечу на вопрос, который задают многие автолюбители: есть ли разница при применении аналога или оригинала? Да, разница имеется. Очень рекомендую применять только оригинальный ременный привод именно для вашего типа мотора. Если купить аналог, то его обрыв может произойти в любое время.

Как узнать, подходит ли ремень ГРМ к вашему автомобилю?

1. Проверка по VIN коду автомобиля. Это самый простой и надёжный метод определения, какой именно привод подходит к автомобилю.
2. Технические данные автомобиля. Для поиска нужной детали надо будет знать модель, год выпуска, комплектацию и тип двигателя. С помощью этих данных можно будет узнать номер оригинальной запчасти, так и подобрать аналоги.

После покупки ремня проверьте маркировку на упаковке. Первые 3 цифры – это заводские параметры, а следующие это дата изготовления (неделя и год). Чем свежее дата выпуска, тем дольше он прослужит. Если установить старую деталь, то она быстро начнёт расслаиваться. Но у каждой марки ремня есть свои обозначения, по которым можно узнать дату выпуска.

Как правильно выбрать ремень? При выборе обращайте внимание на следующие критерии:

1. Ремни ГРМ делаются так. Изготавливают большую заготовку, а затем режут её на части. Маркировку делают до того, как производят деталь, а не наоборот. Поэтому если вы увидите на ремни одинаковые цифры, то перед вами подделка.
2. На упаковке должны быть голограмма и другие отличительные знаки. Внутри коробки обязательно должен быть сертификат соответствия.
3. Перед покупкой внимательно изучите цены на ремни. Чаще всего подделывают изделия средней и высокой ценовой категории.
4. После покупки осмотрите ременной привод. На нём не должно быть царапин, все зубья должны находиться на своём месте, коробка не должна быть мятая и потёртая.

Ремень грм ваз 2112: Замена, Натяжение, Жрет

Заметили, что на ВАЗ 2110 съедает ремень ГРМ? Причина может быть в износе роликов или ремне ГРМ. Замена ремня привода газораспределительного механизма (ГРМ) должна произодвится раз в 75 000км. пробега на двигателях ВАЗ-2110 и ВАЗ-2111 и раз в 45 000км. на ВАЗ-2112. Регулярно проверяйте состояние ремня ГРМ на наличие следов износа зубчатой поверхности, трещин, подрезов, складок или отслоения ткани от резины. В случе обнаружения дефектов следует заменить ремень как можно скорее.

Оглавление

Замена Натяжение Жрет Регулировка

Замена

И так замена ремня ГРМ ВАЗ 2112 начинается с оценки состояния ремня грм. На ваз 2112 это можно сделать через заглушку на крышке ремня привода.

Оценили, посмотрели и пришли к выводу, что замена нам светит.

Тогда берем в руки трещетку с головкой «на 10″ и отворачиваем болты крепления передней крышки привода и аккуратно ее снимаем и ложим в сторону.34

Далее нам необходимо снять правое переднее колесо и пластмассовый щиток отсека мотора. В этом случае мы получаем доступ к шкиву коленчатого вала. Для чего это нужно? Мы должны поворачивая коленчатый вал при помощи головки на 17 по часовой стрелке установить его до совпадения меток на шкивах распредвалов с метками, нанесенных на заднюю крышку ремня ГРМ.

При этом не забудьте проследить, чтобы метка на маховике коленчатого вала совпала с меткой на корпусе сцепления.

Теперь нам нужно зафиксировать коленвал в неподвижном состоянии. Это можно сделать при помощи отвертки, вставив ее между зубьями маховика и отверстием в кожухе сцепления.

Откручиваем крепежный болт шкива генератора и снимаем его.

Ослабим гайку крепления натяжного ролика при помощи ключа на 17.

Постепенно поворачивая натяжной ролик ослабляем натяжение зубчатого ремня и снимаем его с зубчатого шкива распредвала и водяной помпы.

Далее снимите его с зубчатого шкива коленвала.

Чтобы установить ремень проделайте все описанные операции в обратном порядке. Поворачивая натяжной ролик натяните ремень и затяните его гайку. Обязательно проверьте совпадение меток на коленчатом валу и распределительных валов.

После установки ремня проверьните коленвал на два оборота по часовой стрелке и снова проверьте совпадение установочных меток. Проверьте натяжение ремня в средней его части между двумя шкивами распредвалов. Ремень должен прогибаться при нажатии с силой 10 кгс на 5,4 мм.

Какая применяется — маркировка поршней.

Натяжение

Для работы нам понадобится: штангенциркуль, длинная отвертка, ключ для натяжения ремня ГРМ, торцовый ключ и безмен.

Крючок безмена закрепляем за рукоятку торцового ключа, к примеру, приматываем крючок к торцовому ключу изолентой таким образом, чтобы крючок находился не снизу, а сверху ключа, т. е. чтобы шло измерение при надавливании.

Снимаем верхнюю переднюю крышку ремня.

Домкратим правое переднее колесо автомобиля и снимаем правый грязезащитный щиток моторного отсека.

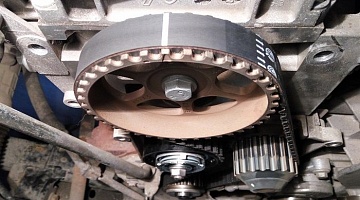

Торцовым ключом на 17 потихоньку проворачиваем коленвал за болт шкива и осматриваем сам ремень. На нем не должно быть следов грязи и масла.

При попадании масла на ремень срок его службы значительно сокращается!!!

Проверяем натяжение ремня в средней части (между шкивами распредвалов).

Для этого на шкивы укладываем длинную отвертку как показано на рисунке, и надавливаем на ремень торцовым ключом, к которому прикреплен безмен, с силой в 10 кг и замеряем при помощи штангенциркуля прогиб относительно положенной отвертки.

При правильном натяжении прогиб ремня ГРМ должен составлять 5,4 мм. Если прогиб больше, то нужно натянуть ремень, — если меньше — то ослабить.

Регулировку ремня делаем следующим образом:

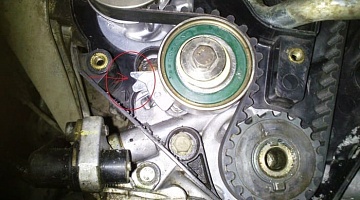

Ключом на 17 ослабляем гайку, которая держит натяжной ролик, и натяжным ключом регулируем натяжку ремня. Затягивать гайку крепления ролика необходимо, не отпуская ролик.

Слишком сильное натяжение ремня ГРМ уменьшает срок его эксплуатации, а так же может привести к выводу из строя натяжного ролика и подшипников помпы.!!!!

Жрет

Ремень надо поменять. Ролики — тоже… А вот потом надо завести машинку и посмотреть, ползёт или нет. Если ползёт, надо немного подумать так, как на расстоянии я не смогу показать. Внимательно посмотри на шпильку натяжного ролика и подумай, куда её надо согнуть, чтобы ремень полз в противоположную сторону. Заглуши машинку, подогни ( наставь монтировку на гайку натяжного ролика и слегка ударь молотком …Ничего не разбирая )..Заведи и посмотри… И так до полного исчезновения дефекта. Если всё сделаешь аккуратно и правильно, ты её победишь!
