Как читать электрические схемы

Описание работы электрической схемы

Типовые логические элементы

Сначала рассмотрим относительно простые релейные схемы, в которых подразумевается только два значения переменной величины (единица или ноль). Для описания этих процессов удобно использовать математический стандартный аппарат. На первом рисунке изображён повторитель. Здесь значение на выходе (y) получается таким же, как и на входе (х) при включении реле. В последнем столбце приведены все возможные значения для этого устройства. Второй пример – инвертор. Это устройство выполняет обратную функцию.

В третьем – два реле установлены параллельно. Такое решение эквивалентно логической операции сложения. При включении каждого элемента отдельно или совместно на выходе появляется «1». На этих принципах создают сложнейшие микросхемы с миллионами транзисторных ключей, которые выполняют функции реле-выключателей. Делают укрупнённое описание таких устройств, которое объясняет механизм преобразования входных сигналов.

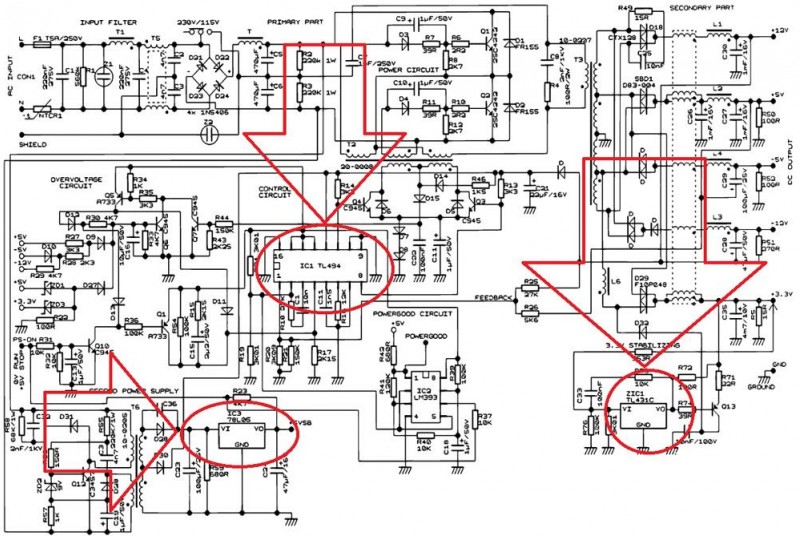

Блок питания ноутбукаВ готовом изделии применяют десятки различных микросхем

Относительно простые электрические принципиальные схемы содержат описание отдельных элементов. Для примера рассмотрим подробно проект сварочного аппарата. Главной задачей является поддержание оптимальной длительности импульсов тока, которые определяют качество создаваемых соединений.

Электрическая принципиальная схема блока управления

Исходное состояние устройства изображено на рисунке. Контакты реле К1.1-3 разомкнуты. Обмотка электромагнитного привода этого элемента обесточена, так как она подключена к входной части диодного мостика. Тринистор VS1 закрыт. Конденсатор С1 разряжен через шунтирующий резистор R1.

Подачу напряжения обеспечивает SF1. Этот переключатель соединён механически с педалью, которую нажимает оператор при необходимости. Такое действие активизирует заряд конденсатора. Проходящий по цепи ток открывает VS1, замыкающий цепь питания диодного мостика. Срабатывает электромагнит реле (рабочий режим подтверждается световым сигналом EL 1).

Контактной группой подключается первичная обмотка трансформатора. Во вторичной – возникает импульс, который необходим для выполнения сварки. По мере заряда конденсатора уменьшается ток, закрывается ключ на основе тринистора. Система возвращается в исходное положение автоматически без дополнительных действий со стороны пользователя.

Переменным резистором регулируют длительность импульса. Плавкий предохранитель FU1 на 10 А выполняет защитные функции. Для гашения искр и продления срока службы контактной группы установлены последовательно: конденсатор С2 и резистор R3. Диод VD 1 предотвращает появление отрицательного напряжения на управляющем контакте электронного ключа. Эффективное охлаждение тринистора обеспечивает радиатор с активно излучающей площадью не менее10 см².

Что еще нужно знать электрику – рекомендации, советы, правила

Здесь мы узнаем некоторые правила, которые облегчат дальнейшую работу. Какие-то из них ближе к советам и хитростям, но некоторые знать и выполнять обязательно.

В первую очередь мы вспомним закон Ома, который поможет нам рассчитать силу тока и подобрать подходящее сечение провода. Формулировка закона выглядит так: “сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна его сопротивлению”, что в переводе на русский звучит как ” чем выше напряжение, тем выше ток, но при увеличении сопротивления ток понижается” и выражается формулой I=U/R, где I – сила тока, U – напряжение и R – сопротивление. Знание этой формулы облегчит нам выбор подходящего сечения провода.

Закон Ома

Еще из полезного – немного о проводах. В последнее время в провода однофазной сети часто добавляют третий, заземляющий, провод. Так вот, земля всегда желтого цвета с зеленой полоской. Ее сложно отлить от нуля при помощи индикатора или тестера, но очень легко это сделать по цветовой маркировки. Добавлю к сказанному, что нуль принято подключать на провод синего цвета.

А это правило следует запомнить и всегда выполнять. Нередко провода соединяют методом скрутки, это принятая практика и, в принципе, вполне допустимо. Но есть один нюанс – скручивать между собой допустимо лишь провода из однородных металлов (к примеру медь с медью). При скручивании меди с алюминием, в месте скрутки со временем появляется оксидная пленка, что ведет к повышению сопротивления и возможному возгоранию.

При скручивании меди с алюминием, в месте скрутки со временем появляется оксидная пленка

Магнитные свойства электрического тока были отрыты случайно в 1820 г. датским физиком Гансом Христианом Эрстедом (не путать с Андерсеном). В результате одного из опытов он заметил, что проводник, по котором протекает, отклоняет магнитную стрелку. Узнав об этом открытии, Франсуа Араго, делает о нем устное заявление на заседании Французской Академии. В результате опытов, члены Академии выводят законы электромагнетизма, которые в дальнейшем будут взяты за основу при создании современных электромагнитных приборов (электродвигатели, трансформаторы, генераторы. Даже радиоволны по своей сути – это электромагнитное излучение сверхвысокой частоты).

Вот мы и разобрались немного с основами электротехники (скажу более – некоторые места были посвящены даже радиотехнике), которая на поверку оказалась вовсе не такой непонятной и запутанной. Теперь получив необходимый багаж знаний, можно продолжать двигаться в этом направлении дальше. Тут главное – побольше уверенности! А мы в свою очередь будем постоянно выкладывать все новые и новые советы и интересную информацию по теме.

Что такое электрическая схема

Источники света.
Начнем изучение с простейшего — схемы настольной лампы. То есть устройство или цепь должны в полном объеме выполнять назначенные им функции.
Изображают эти устройства следующих образом: Измерительные приборы Наиболее часто на электрических схемах встречаются обозначения амперметра, вольтметра, или обобщенное обозначение измерительного прибора.
Кроме основных обозначений, в них отображаются линии электропередачи, соединяющие все эти элементы. Также возле букв часто имеются цифры, отображающие нумерацию или технические параметры элементов. При внимательном рассмотрении, можно увидеть возле каждого значка латинские буквенные символы.
Все элементы разделяются на несколько категорий: устройства, генерирующие электроэнергию — источники питания; преобразователи электротока в иные виды энергии — выступают потребителями; детали, ответственные за передачу электроэнергии от источника к приборам. Количество линий зависит от количества выводов, которые будут разными у различных типов машин. При указании около условных графических обозначений номиналов элементов резисторов, конденсаторов допускается применять упрощенный способ обозначения единиц измерения: Рисунок 7. Главным средством преобразователя на схеме является трансформатор TV1, это новый для вас элемент.

Начинают сборку от фазы. Обозначение этих устройств показано на следующей иллюстрации.

Вообще основная его функция — это накапливать энергию в качестве заряда на его обкладках. Участки цепи, вдоль которых протекают одни и те же токи, называются ветвями. Правило 5.

Также возле букв часто имеются цифры, отображающие нумерацию или технические параметры элементов. Сначала определим порядок работы люстры. То есть, можно установить даже самый маломощный вариант, который выдержит нагрузки схемы, потому что в ней течет ток малой силы. Рассмотрим основные элементы и принципы построения принципиальных электрических схем. Но учтите, что точка ставиться только в том месте, где соединяются три или более проводников.
Как читать электрические схемы

Как научиться читать электрическую схему

Любая радиоаппаратура включает в себя отдельные радиодетали, которые спаяны между собой при помощи определенного способа. Все эти элементы отражаются на электрической схеме условными графическими значениями. Чтобы научиться читать документ, необходимо понимать условное обозначение всех проводниковых элементов электроцепи. Каждая деталь имеет свое графическое обозначение и включает в себя условную конструкцию с характерными особенностями.

Простейшая электрическая схема

Проще всего работать с таким элементом как электронный конденсатор с резисторами, динамиками и другим электрооборудованием с автоматизацией. Как правило, их легко узнать без всякой таблицы с условными обозначениями. Учиться на них проще. Сложнее осуществлять работу с полупроводниками, а именно транзисторами, симисторами и микросхемами. К примеру, каждый биполярный транзистор имеет в себе три вывода, а именно, базу, коллектор и эмиттер. По этой причине необходимы условные изображения и уточняющая информация в виде латинских букв. Изучение их может занять много дней, как и обучение их опознания.

Обратите внимание! Кроме букв на каждой схеме есть цифры. Они говорят о нумерации и технических характеристиках

Стоит указать, что самостоятельно научиться читать документ невозможно, и поэтому нужны уроки и обучающие пособия.

Условные графические значения электросхемы

Основные правила

В ответ на вопрос, как читать электросхемы, стоит уточнить, что это нужно делать слева направо, от начала до самого конца. В этом заключается основное правило. Следующее правило заключается в расчленении единого чертежа на небольшие картинки или простые цепи. Она состоит из источника электротока, приемника тока, прямого привода, обратного провода и одного контакта аппарата. Поэтому, начиная изучать документ, нужно разбить его на части

Далее обязательно нужно принимать во внимание все детали, с замечаниями, экспликациями, пояснениями и спецификациями. Если в чертеже находятся ссылки, то нужно изучить и их

Обратите внимание! Чертежи, которые отражают момент работу электропитания, электрозащиты, управления и сигнализации, должны быть изучены на количество источников питания, взаимодействие, согласованность совместной работы, оценку последствий вероятных неисправностей, нарушение проводной изоляции, проверку схемы с отсутствием ложных цепей, оценку надежности электрического питания, режим работы оборудования и проверку выполнения мер, которые обеспечивают безопасное проведение работ. Разбивка чертежа на несколько частей как основное правило

Разбивка чертежа на несколько частей как основное правило

Условные обозначения

Согласно нормативным документам, есть стандартные графические условные обозначения в однолинейных и двухлинейных схемах. Далее представлена таблица с подобными символами под названием электрические схемы для начинающих условные обозначения. Стоит указать, что в чертежах используются также цифры и буквы. Подобная маркировка регулируется с помощью нормативных документов, а именно гостов.

Условное значение букв на документе

Чтение схем

Зависит от их построения и целей использования. Протекание тока в электрических цепях начинается и заканчивается в источнике питания. Если это источник постоянного тока, то от плюса к минусу, если переменного, то от фазного провода к нулевому или между фазами. Начинать читать можно как от источника питания так и от нагрузки. Силовая схема от источника читается так:

1. При включении автомата 2-QF, сетевое напряжение подключается к разомкнутым контактам контактора 2-КМ.
2. При отсутствии перегрева, контакт теплового реле 2-KK замкнут.
3. После отрабатывания релейной части, включается катушка контактора 2-КМ.
4. Контактор 2-КМ притягивается и своими контактами через тепловое реле подаёт питание на электродвигатель 2-W.

В обратном порядке схемы часто читают при поиске неисправностей. Например, у нас не включается двигатель.

1. Проверяем наличие напряжения на двигателе 2-W. Напряжения нет.
2. Проверяем тепловое реле 2-КК. Тепловое реле в норме, его контакты замкнуты.
3. Проверяем, включен ли контактор 2-КМ. Контактор отключен.

С того места можно начинать поиск причин отключения контактора. Это может быть либо отключение автомата 2-QF, либо отключение катушки 2-КМ, которая включается релейной схемой. Таким образом, чтение электрических чертежей напоминает чтение книг, по пути протекания тока от элемента к элементу .

Релейная часть выглядит несколько сложнее, но если рассматривать её по частям и так же, двигаясь последовательно, шаг за шагом, то нетрудно понять логику её работы. Сложные схемы всегда состоят из нескольких отдельных функциональных узлов. Разобравшись с отдельными фрагментами и связями между ними, складывается полная картина работы всей схемы.

К примеру, в данной схеме есть узел опробования световой сигнализации. Он состоит из кнопки 2-SB4 и диодов, подключенных к сигнальным лампам HL. Кнопка подключена к «+» источника питания 24В 2-GB нормально разомкнутым контактом. Все лампы постоянно подключены к «-» источника питания. При нажатии кнопки, цепь замыкается через контакт 2-SB4, диоды, лампы. В результате чего все 4 лампы загораются. Таким образом визуально определяется их исправность. При отпускании кнопки цепь разрывается, лампы гаснут.

Аналогичным образом работает узел опробования звуковой сигнализации 2-HA1, 2-НА2 кнопкой 2-SB5. Несмотря на то, что эти узлы находятся на одном чертеже и связаны с другими частями, они являются отдельно функционирующими законченными цепями.

Основная схема управления собирает цепочки реле схода ленты, аварийного останова, готовности и после выдержки времени, определяемом реле времени 2-КТ, реле 2-К7 своим контактом включает силовой контактор 2-КМ, который запускает двигатель 2-W.

Знание графических обозначений, как алфавит для чтения книг, является основным условием чтения схем. Но одного только алфавита для чтения недостаточно, нужно уметь связывать буквы в слова, а слова в смысл. Понимание работы принципиальной схемы невозможно без понимания принципа работы устройств, из которых она собрана. Так, если человек не представляет, как работает электромагнитное реле или таймер, он не сможет понять, что произойдёт при подаче напряжения в ту или иную часть схемы. Таким образом, схемотехника неразрывно связана с изучением материальной части электрического оборудования.

Как читать электрические схемы

1. Виды электрических схем
2. Элементы электрической цепи и их условные обозначения
3. Как правильно читат ь электрические схемы
4. Видео

Каждая электрическая схема состоит из множества элементов, которые, в свою очередь, также включают в свою конструкцию различные детали. Наиболее ярким примером служат бытовые приборы. Даже обычный утюг состоит из нагревательного элемента, температурного регулятора, контрольной лампочки, предохранителя, провода и штепсельной вилки. Другие электроприборы имеют еще более сложную конструкцию, дополненную различными реле, автоматическими выключателями, электродвигателями, трансформаторами и многими другими деталями. Между ними создается электрическое соединение, обеспечивающее полное взаимодействие всех элементов и выполнение каждым устройством своего предназначения.

В связи с этим очень часто возникает вопрос, как научится читат ь электрические схемы, где все составляющие отображаются в виде условных графических обозначений. Данная проблема имеет большое значение для тех, кто регулярно сталкивается с электромонтажом. Правильное чтение схем дает возможность понять, каким образом элементы взаимодействуют между собой и как протекают все рабочие процессы.

Полезные советы

Чтобы понять, как правильно читать автомобильные электрические схемы, нужно не только детально разбираться в условных обозначениях различных компонентов, но и при этом хорошо представлять себе то, каким образом осуществляется их формирование в блоки. Чтобы вы могли разобраться в особенностях взаимодействия между несколькими элементами электронного устройства, стоит научиться определять, как осуществляются прохождение и преобразование сигнала. Далее мы рассмотрим, как читать электрические схемы. Для новичков инструкция такова:

Первоначально нужно ознакомиться со схемой выделения цепей питания. В преимущественном большинстве случаев места, в которые подается питающее напряжение на каскады прибора, располагаются ближе к верхней части схемы. Питание непосредственно подается на нагрузку, после чего переходит на анод электронной лампы или же непосредственно в коллекторную цепь транзистора. Вам стоит определить место объединения электрода с выводом нагрузки, так как в данном месте усиленный сигнал полностью снимается с каскада.
Установите входные цепи на каждом каскаде. Вам следует выделить основной управляющий элемент, после чего детально изучить вспомогательные, которые к нему прилегают.
Отыщите конденсаторы, расположенные около входа каскада, а также на его выходе. Данные элементы являются чрезвычайно важными в процессе усиления переменного напряжения. Конденсаторы не являются рассчитанными на прохождение через них постоянного тока, вследствие чего значение входного сопротивления следующего блока не будет иметь возможности вывести каскад из стабильного состояния по постоянному току.
Начинайте изучать те каскады, которые используются для усиления определенного сигнала по постоянному току. Всевозможные элементы, формирующие напряжение, объединяются между собой без конденсаторов. В преимущественном большинстве случаев такие каскады работают в аналоговом режиме.
Определяется точная последовательность каскадов для того, чтобы установить направление прохождение сигнала

Особенное внимание в данном случае нужно будет уделить детекторам, а также всевозможным преобразователям частоты. Также вам следует определить, какие каскады подключены параллельно, а какие – последовательно

При использовании параллельного объединения каскадов несколько сигналов будут обрабатываться абсолютно независимо друг от друга.
Помимо того что вы разберетесь, как научиться читать электрические принципиальные схемы, вам следует также разобраться в приложенных к ним схемах соединения, которые принято называть монтажными. Особенности компоновки различных компонентов электронного прибора помогут вам понять, какие блоки в данной системе являются основными. Помимо всего прочего, монтажная схема позволяет проще определить центральный компонент системы, а также понять, как он взаимодействует с вспомогательными системами, так как читать автомобильные электрические схемы без этих значений затруднительно.

Правила проектирования электроразводки

Следует сразу сказать, что свод правил, норм и требований к проектированию электрической проводки в частном доме, квартире или на даче опубликован в специальных документах и ГОCТАХ. Но в большинстве случаев нет необходимости пользоваться такой литературой, особенно при самостоятельном составлении плана разводки проводов. Достаточно выполнять самые необходимые нормы, перечень которых представлен ниже.

1. Все выключатели на принципиальной схеме должны запитываться от верхней линии проводов, а розетки от нижней. Розетки необходимо располагать не ниже 30 см от уровня пола, при этом к ним должен быть обеспечен свободный доступ. Выключатели должны быть расположены у входа в помещение, желательно в месте, где он не будет перекрыт открытой дверью или другими интерьерными элементами. Согласно нормам розетки запрещено монтировать в ванных комнатах и туалетах, без включения в принципиальную схему электроразводки специальных защитных устройств по току или понижающих трансформаторов.
2. Все кабели о провода на принципиальной схеме необходимо разводить в горизонтальных и вертикальных направлениях, при этом угол поворота линий должен быть прямым в 90 градусов. Электропроводка не должна иметь никаких отводов по диагонали хотя такой монтаж позволяет экономить на материалах, но согласно нормам это недопустимо. На монтажной схеме скрытая проводка наносится с привязкой к стенам, полу и потолку, то есть указывается расстояние от нее до этих конструктивных элементов дома. План расположения скрытой проводки необходим при проведении различных ремонтных работ.
3. Кабель или провода должны быть расположены на определенном расстоянии от конструктивных элементов дома и коммуникации. К примеру, для горизонтальных линий разводки это расстояние до потолка должно составлять более 15 см, от пола более 20 см, а между газовой трубой и кабелем оно должно быть не менее 40 см. Вертикальные линии проводки должны быть расположены не ближе 10 см от углов, дверных и оконных проемов. Между параллельно проложенными кабелями и проводами расстояние должно быть не менее 3 см и их необходимо укладывать в защитные короба или гофру, металлическую или пластиковую.
4. Не допускается закладывать в план электроразводки использование проводов и кабелей из разных металлов. Если без этого не обойтись, то соединять проводники из разных металлов необходимо через специальную муфту, в противном случае они быстро окисляться и выйдут из строя. Для соединения линий или монтажа отвода от них, на принципиальной схеме электропроводки нужно обозначить места расположения специальных разветвляющих коробок, в которых осуществляется соединение проводников на специальных монтажных планках. Скрутку использовать не рекомендуется, так как это ненадежное соединение.

Резюме

Схемы читаются слева-направо (бывают редкие исключения).

Определяем, где у схемы питание.

Вспоминаем значение каждого радиоэлемента.

Смотрим направление электрического тока в схеме.

Смотрим, что должно произойти в схеме, если на нее подано питание.

Вычисляем приблизительно силу тока в цепях и мощность, выделяемую на радиоэлементах, для того, чтобы удостовериться, что схема реально будет работать и в ней нет аномальных параметров.

При большом желании можно прогнать схему через симулятор, например через современный Every Circuit, и глянуть различные интересующие нас параметры.
