Избавляемся от иммобилайзера в «ладе-2114»

Как самому отключить иммобилайзер?

Если штатный иммобилайзер заблокировался, то отключить АПС-4 достаточно просто. Нужно физически устранить иммобилайзер, удалить информацию о нем из энергонезависимой памяти ЭБУ впрыска, после чего установить перемычку в разъем иммобилайзера для восстановления целостности диагностической шины.

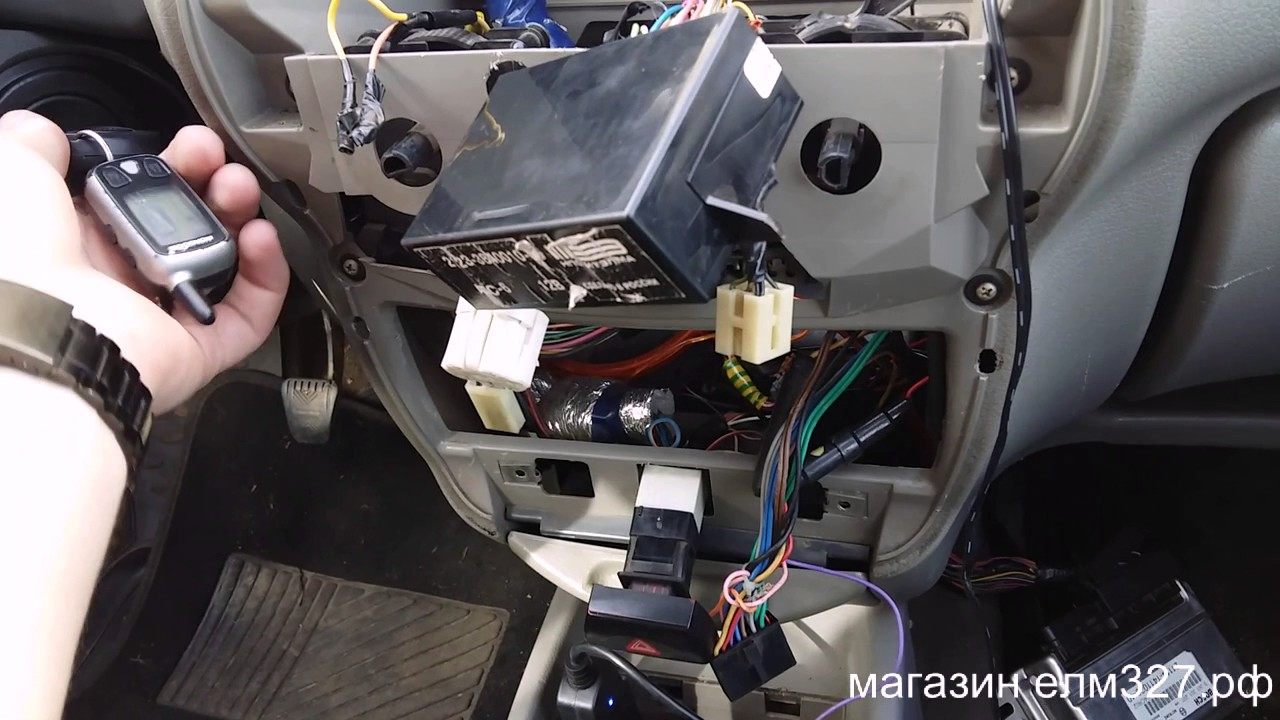

На автомобилях «десятого» семейства ВАЗ АПС установлен над ЭБУ впрыска, доступ к нему – сбоку центральной консоли у педального узла. У «девятого» и в дальнейшем «пятнадцатого» семейства машин ВАЗ – за панелью приборов, в районе рулевой колонки.

После физического отключения АПС-4 перестанет работать штатное плавное гашение света плафона в салоне. Так как отключить иммобилайзер – это по сути только разорвать его связь с ЭБУ впрыска, то можно и не удалять сам блок, а просто извлечь из его разъема контакты 9 и 18, соединив их «мимо иммобилайзера».

Теперь блок физически отключен от ЭБУ впрыска, но ЭБУ по-прежнему ждет от него сигнал на разрешение запуска. Поэтому теперь нужно очистить EEPROM ЭБУ, что удобнее делать на блоках типа «Январь 7.2», где для этого достаточно собрать простейшее устройство-программатор из двух «крокодилов» для подачи питания и «массы» на снятый блок управления, китайского «шнурка» VAG-COM с Aliexpress и нескольких колодок (например, отрезанных от старых компьютерных блоков питания – на давно уже не использующиеся дисководы под 3,5” дискеты колодки питания как раз подходят). На контакты 12, 13, 43, 44, 63 подается «плюс», на 51, 53 и корпус самого блока – «масса», K-линия от адаптера подключается к выводу 71.

Во многих программах для работы с памятью ЭБУ впрыска отключение иммобилайзера максимально просто – в программе ChipLoader для этого достаточно считать EEPROM из контроллера, нажать кнопку «Удалить иммо» и залить обработанный дамп памяти обратно в контроллер.

Старые «бошевские» блоки управления в этом плане в разы менее удобны, поскольку легкого доступа к EEPROM не предоставляют. У них приходится работать напрямую с микросхемой энергонезависимой памяти через специальный программатор – не лучшее решение для выполнения своими руками.

Как снять иммобилайзер на более поздних моделях ВАЗ? Здесь он уже усовершенствован, в том числе появилось управление штатным ЦЗ с радиоключей. Поэтому физически удалять АПС здесь уже нельзя, поскольку перестанет нормально функционировать и центральный замок (подобные же проблемы возможны и при установке б/у блока иммобилайзера на машину, где уже был обучен другой блок). Были модернизированы и сами блоки управления двигателем, их перепрограммирование уже не выполнить настолько «наколенным» способом, поэтому стоит обратиться к специалистам.

Ещё кое-что полезное для Вас:

• Что такое иммобилайзер и принцип его работы
• Как считать код иммобилайзера?
• Реле блокировки двигателя сигнализацией

В более современных системах впрыска удаление устройства уже значительно труднее – если старые «ВАЗовские» блоки спокойно работали с чистым EEPROM, то в дальнейшем эта очевидная лазейка для угонщиков устранена на уровне программного кода ЭБУ впрыска. Он в будет искать связь с блоком иммобилайзера, причем с использованием динамического кода, что делает невозможной и простую подмену блоков.

На таких автомобилях отключение иммобилайзера возможно только при перепрошивке ЭБУ впрыска модернизированной прошивкой, в которой удален код, отвечающий за «общение» с иммобилайзером. Для создания подобных прошивок нужен немалый труд – нужно дизассемблировать готовый машинный код, разобраться в его логике и произвести правильную модификацию. Поэтому даже на привычном «Логане» отключение иммобилайзера может стоить в несколько раз дороже, чем на той же вазовской «десятке», и не за все блоки управления мастера берутся.

Здесь разумнее не отказываться от иммобилайзера полностью, а отремонтировать его, благо ломаться в этой системе практически нечему. При условии целостности считывающей антенны в замке зажигания и ее надежного соединения с иммобилайзером проблемы редки, причем они связаны с включением обходчиков при установке сигнализаций с автозапуском.

Это вызвано тем, что на ряде автомобилей обходчик ставится не бесконтактно (антенна обходчика поверх антенны считывателя), а в разрез штатной антенны. Нарушение контакта из-за наличия натяга в проводах, некачественной скрутки проводов приводит сначала к спорадическим отказам устройства, а затем и к полной неработоспособности. Однако ремонт при этом гораздо быстрее и дешевле, чем отключение иммобилайзера вообще.

Правила отключения

Чтобы отключить иммобилайзер своими руками, нужно вначале отсоединить разъем от защиты – так сказать, дать сигнал о физическом отсутствии иммобилайзера, а затем стереть данные о нем из флеш-памяти ЭБУ. Но это для многих, вероятно – понятно в теории, но совершенно не ясно, как это проделать на практике.

Еще одно: отключение устройства, когда оно произведено несанкционированно или неправильно, приводит к блокировке автомобиля. И все – уже никто никуда не едет, нужно «цеплять галстук» или заказывать эвакуатор и отправлять ВАЗ 2110 к специалистам в сервис.

Но выход есть! Даже два варианта выхода.
1. Обрезка проводов. Производится она так:

• отыскиваем блок управления иммобилайзера, который обычно находится примерно на уровне магнитолы за центральной консолью;
• нащупываем рукой и снимаем разъем с блока;
• оказывается, что данный разъем содержит множество контактов, а точнее — двадцать;
• необходимо отсчитать из разъема сначала девятый, затем – восемнадцатый провода и отрезать их. Затем – соединить вместе и заизолировать;Замкнутые 9 и 18 провода в разъеме
• удалив иммобилайзер, следует восстановить линию, по которой ведется диагностика. Для этого нужно установить перемычку, восстанавливающую связь ЭБУ с колодкой диагностики. Обрезав провода, а затем соединив их, мы тем самым восстанавливаем K-line. Затем разъем необходимо вставить на его законное место.

2. Перепрошивка своими руками (перепрограммирование). Обойдется это дешевле, чем замена блока управления ВАЗ 2110. Необходимое оборудование:

• компьютер;
• паяльник;
• ПАК-загрузчик программатор.

Затем нужно проделать такую работу:

• снимаем, разбираем ЭБУ;
• находим разъем контролера, подключаем к нему ПАК-загрузчик, считываем заводскую прошивку (ее расширение BIN);
• так же считываем через разъем EEPROM;
• сохраняем на компьютере считанную заводскую прошивку;
• в ЭБУ через разъем закачиваем чистую EEPROM;
• отсоединяем загрузчик, собираем контролер, устанавливаем на место.

Если мы имеем дело с Bosch M1.5.4, нужно его вскрыть, а затем можно самостоятельно, своими руками установить на место штатного подготовленный нами чип с ЭБУ. Затем буквально на пару секунд включить зажигание. Если дело было в программе, то после установки микросхемы двигатель заведется.

Если в блоке автомобиля ПЗУ запаяна, то придется или же выпаивать ее и производить чип-тюнинг, или же воспользоваться специальной программой COMBISET с функцией очистки EEPROM через разъем, не перепаивая микросхему.

Кроме того, для ВАЗ 2110 можно приобрести специальные заглушки, подходящие на разъем АПС. Они восстанавливают связи между диагностической колодкой и ЭБУ.

Существует версия ПО Combiloader (2.1.8). При ее помощи можно, кроме обычной очистки EEPROM, стирать EEPROM, не удаляя данные иммобилайзера. То есть, если вы очистили EEPROM, и двигатель запустился, можно попробовать снова подключить иммобилайзер. Но для нормальной работы следует заново повторить «обучение» с использованием красного ключа.

Поделиться :

Общие сведения

Монтаж иммобилайзеров ВАЗ был поставлен на поток после того, как производитель наладил выпуска инжекторных двигателей. Предназначение иммо заключается в блокировке запуска силового агрегата в случае несанкционированного проникновения в автомобиль. Перед тем, как устанавливать или произвести отключение устройства в своем авто, предлагаем более подробно ознакомиться с разновидностями, а также принципе работы системы.

На сегодняшний день автомобили оснащаются либо контактными, либо бесконтактными иммо, причем последние более востребованы среди потребителей. Управление контактными системами осуществляется с помощью ключа, в то время как для бесконтактных применяется пульт или карточка. Если вы не знаете, как подключить сигнализацию к центральному замку, то это вполне возможна. Установка сигнализации на ВАЗ 2110 своими руками вполне возможна с дальнейшей комбинацией сигналки с иммо (автор видео — канал IZO)))LENTA).

Если вы решили подключить иммо к центральному замку ВАЗ 2110, для начала ознакомьтесь с принципом работы системы. Принцип функционирования иммо основывается на обмене данными между самим девайсом, а также блоком управления. С учетом той или иной ситуации, иммо определяет, дать ли разрешение на запуск двигателя либо заблокировать его. В последнем случае производится блокировка цепи зажигания, а также бензонасоса, в результате чего запуск мотора будет невозможным. Иными словами, если у вас нет ключа от иммо, то эксплуатация авто будет невозможной.

как отключить имобилайзер.

https://youtube.com/watch?v=i3m6msS6Z64

https://youtube.com/watch?v=i3m6msS6Z64

Как отключить иммобилайзер на ВАЗ 2110 своими руками (фото)

Как «отключить» иммобилайзер — YouTube

СТАРТЕР НЕ КРУТИТ, БЕНЗОНАСОС НЕ КАЧАЕТ, ВАЗ, ЛАДА — Duration: 9:16. IZO)))LENTA 54,942 views · 9:16. ИММОБИЛАЙЗЕР — что .

от чего подходят подшипники на заз сенс 1.3 на передние колеса и масляный фильтр

Вероника На ступицу восьмерошный, он один в один с оригиналом. А фильтр вазовский, средний. У меня на Сеньке стоят такие детали, всё нормально.

12 Aug 2017 17:09

ЕЛЕНА и СЕРГЕЙ САМИКОВЫ

replied to а friend

спасибо а еще какие детали подходят

12 Aug 2017 17:22

replied to friend

ЕЛЕНА и СЕРГЕЙ САМИКОВЫ

12 Aug 2017 18:31

Дмитрий (Motero) Шагуров

replied to friend

ЕЛЕНА и СЕРГЕЙ САМИКОВЫ

Подшипник передней ступицы 2108термостат шевиНива, топливный фильтр шеви нива, калодки матиз ланос, РХХ 2110(1.5), датчик положения дроссельнй заслонки 2112 кроме дроссельного узла 3071 у них свой, 3071 взаимозаменяем с 2110(диаметр 40) Радиатор 2108 с небольшой доработкой.ЛЗ матиз. Генератор 2108(не у всех) Датчик фаз 2111 У стартера до 2008 года внутренности подходят 2110.

Радиатор охлаждения1. 2301-1301012-10 2. 2301-1301012-20

Замена от Ваз 2108-091. 2108-13010122. 21083-13010123. 21083-1301012

РХХ на Daewoo Sens\ЗАЗ Chance 1.3 — Омега 2112РХХ на Chevrolet Lanos\ЗАЗ Chance 1.5 — Омега 21203Датчик Детонации на Daewoo Sens\ЗАЗ Chance 1.3 — BOSH 2110ДПДЗ на Daewoo Sens\ЗАЗ Chance 1.3 с дросселем 3071 — Омега 3071ДПДЗ на Daewoo Sens\ЗАЗ Chance 1.3 с дросселем 2112 — Омега 2112ДПДЗ на ЗАЗ Chance 1.5 — GM 2110 (для Lada Priora)Свечи на ЗАЗ Chance 1.5 — DENSO 3041 (для ВАЗ 2110 карбюратор)

подшипники на генераторе Сенс.1.3, — 2 закрытых подшипника, номер 203

масляный фильтр от ваз 2109

рхх от2112 как родной

16 Sept 2017 21:52

replied to friend

Дмитрий (Motero) Шагуров

Поставил рхх от 2112 и холостой ход стал около 3 тыс об

16 Sept 2017 21:54

Дмитрий (Motero) Шагуров

replied to friend

ошибки какие? у меня стоит от 12шки и всё в норме. рхх, это шаговый моотор и не более того. нужно обнулить эбу. для этого снять клемму с акб на время, после одеть, включить зажигание секунд на 10-20 (машину не заводить), точно не помню, после выключить по прошествию этого времени и можно заводить.

16 Sept 2017 21:55

replied to friend

Дмитрий (Motero) Шагуров

Ошибки? незнаю, компа нету. Просто на слух холостой ход сильно большой.

16 Sept 2017 21:56

Дмитрий (Motero) Шагуров

replied to friend

нужно обнулить эбу. для этого снять клемму с акб на время, после одеть, включить зажигание секунд на 10-20 (машину не заводить), точно не помню на сколько секунд, после выключить по прошествию этого времени и можно заводить.

16 Sept 2017 21:56

Дмитрий (Motero) Шагуров

а ещё покататься, чтобы новые данные записались в эбу

16 Sept 2017 21:57

replied to friend

Дмитрий (Motero) Шагуров

Завтра попробую, спасибо за подсказку!

17 Sept 2017 17:58

replied to friend

Дмитрий (Motero) Шагуров

Рхх оказался мертвый, я в него на прямую 12в а он молчит, шток не вперед не назад

17 Sept 2017 18:38

Сколько стоит новый кто знает?

17 Sept 2017 22:31

Дмитрий (Motero) Шагуров

replied to friend

300-350 рублей он стоит

17 Sept 2017 22:34

replied to friend

Дмитрий (Motero) Шагуров

это оригинал или 12й

17 Sept 2017 22:37

replied to friend

Дмитрий (Motero) Шагуров

это оригинал или 12й

как отключить иммобилайзер? — Просмотр темы :: AUTOLADA.RU

Авто: ВАЗ-21114 (1,6/16)2005г 137тык Bosсh M7.9.7 Multitronics X10 . Отключить активированный иммо, можно очистив область памяти кодов в ЭБУ. . И получается, что в отличие от сигнализации — решить самому — включить . «Десятое» семейство (ВАЗ-2110, ВАЗ-2111, ВАЗ-2112) и LADA .

удаление иммобилайзера с автомобилей ваз без ноутбука .

удаляем данные иммобилайзера из ЭБУ от большинства российских автомобилей ваз и др. на примере январь 7.2 ваз 2112. двумя .

Как завести машину автомат с кнопкой в мороз

Что лучше Ниссан Альмера классик или Фольксваген Поло

Как завести Форд фокус 2 в мороз

Есть конечно пару красивых моментов, но я ожидал большего.

Две схемы подключения автозапуска

Автозапуск в разных моделях оборудования реализован разными способами. Обычно два провода, идущих с «силового» разъема, требуется включать в разрыв штатной проводки, подводимой к стартеру (контакт «50»):

Автозапуск и сигнализация Starline A91

То, что указано выше – это первый вариант, но не единственный. Перед тем, как будет выполнена установка сигнализации на ВАЗ, поинтересуйтесь, как в ней устроен автозапуск. Возможно, используется «альтернативный» вариант схемы:

Автозапуск, оборудование бренда Томагавк

Здесь, как видите, предусмотрены два разных контура, соединенных в точке «T».

Если схема реализуется первым способом, скорее всего, сигналка устроена так: повернув ключ в положение «Старт», владелец инициирует срабатывание обходчика. Если же используется второй вариант, последнее не может быть верно. Таким образом, все модули обходчика, имеющие 4 отвода (2 на антенну и 2 на питание), во втором случае не применимы никак.

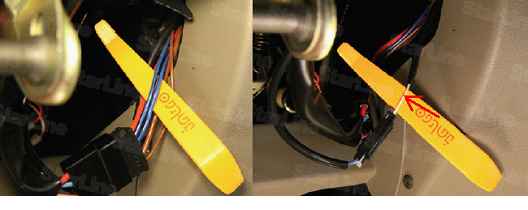

«Тонкие» провода – выводы антенны

Подключение выполняют в разрыв штатной проводки либо используя индуктивную связь. Оба варианта рассматриваются ниже.

Каким образом работают иммобилайзера на автомобилях ВАЗ 2110, 2112, 2111

Основные особенности у всех иммобилайзеров одинаковые, а дополнительные возможности отличаются друг от друга. Поскольку речь идёт о штатном иммобилайзере ВАЗ 2110, то он обладает следующими возможностями и функциями:

• при попытке угона создаёт электрические помехи, которые мешают двигателю исправно исполнять свою работу;
• блокирует все системы движения автоматически и полностью;
• может подключаться к замку капота, управлять закрытием или отпиранием дверных замков;
• присутствует возможность аварийного отключения системы и её постановки на режим сервисного обслуживания.

Штатной иммобилайзер не даёт возможности владельцу ВАЗа подключать дополнительные реле блокировки или использовать много ключей для управления системой.

Охрана отключается только в том случае, если владелец транспортного средства открывает машину и при нём находится ключ иммобилайзера. Система мгновенно опознаёт этот ключ и даёт команду о прекращении режима охраны. Иммобилайзер и его ключ – это единая система, но работают они по отдельности, что очень удобно.

Предостережение: ключи придется прописывать!

Прочтите и проанализируйте то, что указано ниже:

1. Задействовать режим Valet на иммобилайзере АПС-4 можно только «красным» обучающим ключом;
2. Отключить режим Valet можно тоже обучающим ключом, а не каким-то еще;
3. Главное, что процедура «отключения» будет совмещена с «прописыванием пользовательских ключей»;
4. Если, отключая режим Valet, пользовательские ключи не прописать, то распознавать их иммобилайзер не будет!

Обычно все заканчивается тем, что сервисный режим успешно отключают, но прописать ключи забывают. И тогда остается пользоваться одним ключом – обучающим. Что плохо.

Брелоки «Десятки», красный – обучающий

Ответьте себе на вопрос, включен ли иммобилайзер в действительности:

1. Нужно отключить зажигание;
2. К сигнализации, то есть к блоку АПС должны поступать сведения о закрытых дверях;
3. Подсветка салона погаснет;
4. Светодиод иммобилайзера будет мигать с частотой 0,4 Гц, но если система еще не активирована, длительность импульсов составит полсекунды.

Если активация была выполнена, можно наблюдать короткие импульсы – их длительность равна 0,1 секунды.

Контактная площадка в «Десятке ВАЗ»

Если штатная система не активна, она не препятствует работе сигнализации с автозапуском. И тогда установка сервисного режима не имеет смысла.

В некоторые авто семейства ВАЗ-2110 на заводе решили установить импортный контроллер – «MP-7 Bosch». В таком случае управляющая последовательность будет отличаться от «стандартной». Отличия указаны в тексте, и сводятся они к одному-двум шагам. Наберитесь терпения.

Диалог иммобилайзера и ЭБУ впрыска

Для блоков АПС, как и для других штатных иммобилайзеров, связь с блоком управления впрыском проста. В момент «обучения» иммобилайзера, когда в его памяти прописываются коды ключей, одновременно прописывается код самого блока устройства в памяти ЭБУ впрыска. После процедуры обучения иммобилайзер «примет» только прописанные ключи, а ЭБУ впрыска будет «ждать» разрешения только от «своего» устройства.

Если же в соответствующие ячейки памяти ЭБУ впрыска не занесен никакой код, то разрешения на запуск «мозги» ждать не будут вообще. Поэтому возможно отключение иммобилайзера без извлечения ЭБУ впрыска, если блок управления поддерживает перепрошивку через диагностический разъем. Угонщики же для таких машин обычно брали с собой запасные «мозги» — новые, где иммобилайзер еще не прописывался, или «подтертые».

При этом обход штатного иммобилайзера таким способом не вызывал никаких проблем с остальной электроникой – в штатной проводке АПС врезан в разрыв одной-единственной шины между диагностическим разъемом и «мозгами». Поэтому деактивация иммобилайзера таким способом лишала только последующей возможности диагностики ЭБУ впрыска, и то эта проблема устранялась простейшей перемычкой в разъеме блока АПС.

Как отключить иммобилайзер на ВАЗ-2114

Отключение иммобилайзера на ВАЗ-2114 может понадобиться в нескольких случаях:

• назрела потребность в более усовершенствованной противоугонной системе (например, оснащенной автозапуском);
• при переполненном «программным мусором» иммобилайзера блок управления выходит из строя;
• в машине установлено устройство с противоугонной функцией, имеющее заводской брак;
• блокирующая система выдает ошибку в результате полной разрядки аккумуляторной батареи;
• произошла внезапная блокировка штатной противоугонной системы.

Существует несколько способов, с помощью которых можно отключить иммобилайзер на ВАЗ-2114 без особых проблем.

Первый способ – отключаем иммобилайзер физически. Для этого производим несколько несложных действий:

• снимаем разъем с данного противоугонного устройства;
• ставим перемычку для диагностики.

Второй способ – отвозим блок управления двигателем в сервисный центр либо едем туда на автомобиле, а блоком управления уже будут заниматься квалифицированные специалисты. Обычно отключение штатной системы против угона занимает около пятнадцати минут.

Третий способ – отключаем блок управления на иммобилайзере самостоятельно. Чтобы это сделать, следует придерживаться данной инструкции:

1. Найти электронный блок управления (ЭБУ) противоугонного устройства (он может находиться внутри центральной консоли).
2. Снять разъем сигнальных проводов с ЭБУ.
3. Отсчитать девятый и восемнадцатый контакты (из двадцати имеющихся).
4. Обрезать на девятом и восемнадцатом контактах проводки – от колодки на расстоянии четырех-пяти сантиметров.
5. Зачистить концы обрезанных проводов контактов.
6. Скрутить концы обрезанных проводов.
7. Заизолировать скрученные концы проводов (подобное действие восстановит диагностическую линию, а иммобилайзер перестанет передавать свои данные на электронный блок управления).
8. Установить разъемы на прежние места.

Этот способ прост даже для начинающего автолюбителя, но он не всегда может произвести корректное отключение штатного противоугонного устройства.

Четвертый способ – перепрошиваем электронный блок управления штатного иммобилайзера на ВАЗ-2114. Конечно же, лучше всего подобную операцию доверить квалифицированным специалистам из сервисного центра. Но если такая возможность у владельца транспортного средства отсутствует, то можно попробовать перепрошить ЭБУ противоугонного устройства самостоятельно в домашних условиях. Сам термин «перепрошить» означает стирание из памяти электронного блока управления все информационные данные об этом устройстве. Для этого нужно подготовить следующие инструменты:

• специальное программное обеспечение;
• компьютер;
• паяльный фен или паяльная станция;
• микросхемный программатор.

После того, как подготовили необходимые инструменты, переходим к конкретным действиям:

1. Производим демонтаж электронного блока управления двигателя, к которому подсоединен штатный иммобилайзер с легкового автомобиля.
2. Открываем заднюю крышку ЭБУ.
3. Отыскиваем нужную микросхему, что отвечает за прописанные данные о противоугонном устройстве (о том, какая это схема можно прочитать в соответствующей инструкции к устройству).
4. Выпаиваем старую микросхему.
5. Выбираем один из вариантов следующего шага:
   • или впаиваем новую микросхему;
   • или очищаем уже имеющуюся микросхему с помощью компьютера на Виндовс и специальной программы для обнуления памяти микросхем.
6. Физически отключаем иммобилайзер, чтобы память ЭБУ не записала новые информационные данные о нем.
7. Устанавливаем перепрошитый электронный блок управления снова на автомобиль.

Этот способ более кропотливый, но он отличается своей эффективностью. Но на этом завершилась только операция перепрошивки иммобилайзера, еще потребуется его перепрограммирование с использованием «обучающего» красного ключа. И только после этого можно официально отключить штатное противоугонное устройство.

Специалисты рекомендуют обратить внимание на несколько нюансов:

1. При отключенной штатной противоугонной системе транспортное средство становится доступным для правонарушителей-угонщиков.
2. Система ЭБУ автомобильного двигателя достаточно сложная, поэтому самостоятельное вмешательство в его программы, такое как перепрошивка микросхем, может повлечь за собой необратимые последствия.

Если вы не уверены в своих силах и знаниях, специалисты не советуют самостоятельно вскрывать и перепрограммировать электронный блок управления, а обращаться в автосервис.

Материалы: http://ladaautos.ru/vaz-2114/kak-samomu-otklyuchit-immobilajzer-na-vaz-2114.html

Подводим итоги

Чтобы получить максимальную надежность эксплуатации автомобиля, лучше использовать современный технологичный иммобилайзер. Это устройство поможет вам гарантировать высокую степень сохранности машины и защиты от угона. Тем не менее, иногда иммобилайзер становится настоящей проблемой для самого владельца автомобиля. Потому необходимо знать аварийные пути отключения данного устройства в вашем автомобиле.

Прочтите в инструкции раздел, посвященный данному узлу вашего авто. Помните, что полная информация о функционирования иммобилайзера именно в вашей модели будет только в той инструкции, которая выдавалась вам в салоне вместе с автомобилем. Были ли в вашей практике проблемы с данным узлом?
