Как открыть замок багажника с брелка сигнализации Старлайн А93

Современные охранные комплексы Старлайн не только обеспечивают защиту авто, но и позволяют управлять дополнительной функциональностью. К примеру, открытием двери багажного отсека по команде с коммуникатора. Чтобы в сигналке Starline A93 открыть багажник с брелка, электронный ключ багажного отсека должен быть подключен через аналоговый канал сигналки.

Чтобы в сигналке Starline A93 открыть багажник с брелка, дополнительный канал должен быть предварительно активирован.

В соответствии с инструкцией к автосигнализации, открывание выполняется по следующей комбинации:

1. Сначала надо нажимать вторую клавишу коммуникатора. Через секунду после клика выполняется нажатие первой кнопки.
2. Световые приборы машины моргнут трижды, а коммуникатор издаст три звуковых сигнала.
3. Если режим охраны запущен, то произойдет открытие замка двери багажного отсека. Когда защитная функция выключена, перестанет работать датчик удара. На экране коммуникатора появится символ в виде открытого багажного отсека. Также на дисплее покажется значок отключения контроллера чувствительности.
4. Когда дверь багажного отсека будет заперта при включенном режиме охраны, произойдет активация контроллера чувствительности. Также через пять секунд после закрытия заработает зона контроля багажника. Коммуникатор издаст мелодичный сигнал.

Канал CamRip показал, как открывать дверь багажного отсека.

Допускается использование других способов подключения опции:

• методом гибкой настройки, его реализация обеспечивает включение функции по сигналу от коммуникатора либо при конкретной последовательности событий;
• посредством дополнительного модуля Старлайн Р3;
• при использовании режима «Защелки».

Что делать, если при открытии багажника с брелка блокируются двери?

Надо убедиться в соответствии версий прошивок. Если программное обеспечение микропроцессорного блока было обновлено, возможно, причина заключается в несоответствии прошивки с моделью машины.

Для устранения проблемы надо откатить прошивку на одну версию назад и еще раз попробовать воспользоваться функцией.

Если проблема заключается в электронной составляющей, то лучше обратиться к специалистам.

Для устранения поломки выполняются действия:

1. Пульт управления сигнализацией удаляется из памяти микропроцессорного блока и привязывается к модулю заново. Иногда решить проблему можно путем перепрограммирования.
2. Выполняется диагностика всех электроцепей противоугонного комплекса. Надо проверить провода, подключенные к микропроцессорному модулю. Причина проблемы иногда заключается в их замыкании или обрыве. Повреждение изоляционного слоя также может привести к неполадке. Проверка выполняется квалифицированным электриком с соответствующим тестером.
3. Производится диагностика работы микропроцессорного блока. Причина его сбоев может заключаться в попадании влаги внутрь устройства. Нужно разобрать корпус модуля, произвести его диагностику на предмет поврежденных элементов и контактных дорожек. Вышедшие из строя компоненты подлежат перепайке, но это надо сделать аккуратно, используя паяльник с тонким жалом. При наличии следов влаги плату следует просушить, но ее нельзя класть на батарею или рядом с газовой печкой. Не допускается просушивание платы строительным или бытовым феном.

Плата микропроцессорного модуля Диагностика целостности контактов разъема

Что делать, если при открытии багажника с брелка срабатывает сигнализация?

Если сигналка Старлайн А93 автоматически активируется при открытии двери багажного отсека, то причина может заключаться в слишком большом весе самой двери багажника.

Кроме этого, причина может быть в завышенной установке контроллера. При подаче команды с коммуникатора замочное изделие отключается от блокировки, но дверь багажника не может открыться.

Она немного приподнимается, но этого недостаточно для срабатывания концевого переключателя, в результате происходит повторная активация защитной функции.

В зависимости от метода подключения концевые переключатели капота и багажного отсека могут соединяться одной электролинией по умолчанию.

В результате они будут независимы относительно друг друга, но их активация будет выполняться синхронно. Для решения проблемы требуется разделение импульсных сигналов, для этого в разрыв электроцепи надо установить диодные элементы.

Если они перегорают, то следует выполнить разделение электроцепей в микропроцессорном блоке.

«Демонстрация функции открытия багажника»

Канал AvtoGSM показал, как выполняется открытие двери багажного отсека и другие функции в автомобиле Киа.

 Загрузка …

как открыть багажник с брелка сигнализации, комбинация кнопок

Многие владельцы современных автомобилей оснащают его продвинутыми охранными системами типа Starline, ведь они позволяют реализовать множество удобных функций. Так, можно установить турботаймер, настроить автозапуск по таймеру или температуре, а также производить открытие багажника с брелка Старлайн А91, А63 или А92.

Последняя опция является дополнительной и для ее реализации потребуется поработать. Зато после этого на любой модели, включая Hyundai Elantra XD или Лада Калина 2 можно будет открывать багажник дистанционно. Подробнее об особенностях подключения рассказано далее.

Комбинация кнопок для управления багажником

Перед тем, как открывать задний отсек с пульта, необходимо подключить его. Для грамотной реализации нужно приобрести дополнительное реле

Важно, чтобы колодка была со встроенным диодом. Согласно схеме, это позволит не спалить блок самоиндукции

Особенностью установки данного диода является его правильное расположение. Дело в том, что он пропускает сигнал каждой из полярностей только в одну сторону. Соответственно, его подключение должно быть реализовано следующим образом. Значит, диод необходимо развернуть белой полоской (часто нарисована на корпусе) в сторону сужения треугольника (см. схему), а «минусом» — к желто-черному проводу.

Дистанционное открытие багажника Старлайн A91

Если все работы выполнены верно, то функция отмыкания багажника через дополнительный канал 1 будет подключена автоматически. Открывание отделения происходит автоматически после нажатия определенной комбинации клавиш на брелоке. Сначала длительно нажимается третья кнопка (до сигнала), а затем коротко кликается первая клавиша. В результате пульт издает три коротких звуковых сигнала, а автомобиль трижды моргает габаритными огнями и открывает замок заднего отсека.

Как открыть и закрыть багажник с брелка сигнализации StarLine A91

При отмыкании заднего отделения срабатывает реле, и отсек открывается. Это очень удобно, ведь можно положить груз, не ставя кладь на землю. Функция дистанционного открытия реализуется посредством гибкого программирования брелока или управлением Starline R. После этого открыть отделение можно с пульта или через мобильное приложение телефона (если оно установлено). При этом закрытие багажника происходит только вручную – в автомобиле нет доводчиков крышки.

Что делать, если на Старлайн А91 не открывается багажник

Иногда система может сбоить и доставлять хлопот своему владельцу. Если отделение не открывается после нажатия третьей клавиши длительно и первой коротко, то следует проверить несколько деталей.

Во-первых – батарейку самого пульта. Из-за слабого заряда сигнал может просто не доходить или доходить с искажением к центральному блоку сигнализации. Из-за этого команда попросту выполняется некорректно. Также необходимо протестировать аккумулятор авто. Возможно, его заряд слишком мал для реализации задачи.

Во-вторых, нужно проинспектировать механизм замка багажника. Есть вероятность, что причина не в электрической, а в механической части и дверь не открывается из-за этого. Также следует проверить исправность датчика положения крышки багажника и при необходимости провести его регулировку.

В-третьих, проверить правильность подключения, которая описана выше. Реле должно обязательно быть с диодом, а сам диод – развернут правильной стороной. Желательно прозвонить провода соединения (желто-черный и красный) чтобы проверить их на разрыв.

В-четвертых, проанализировать состояние прошивки сигнализации. Не всегда последняя версия прошивки корректно взаимодействует с замком багажника и дополнительными функциями. В этом случае помогает откат на более ранние версии.

Как быть, если на Старлайн А91 постоянно показывает открытый багажник

Некоторые владельцы сигнализации Starline А91 сталкиваются с проблемой, когда значок открытого багажника горит даже после его закрытия. При отмыкании заднего отсека, сигнализация снимает охрану и дополнительно отключает датчик удара. Соответственно, открытие багажника является событием, заслуживающим индикации. А вот закрытие двери в момент, когда автомобиль не под охраной – нет. Обновление данных происходит автоматически, но сделать это можно и вручную. Чтобы индикация открытия багажника пропала с экрана после закрытия крышки, необходимо нажать кнопку «*». rus-avtomir.ru

Видео «Демонстрация функции открытия багажника»

Канал AvtoGSM показал, как выполняется открытие двери багажного отсека и другие функции в автомобиле Киа.

После этого должно прозвучать 5 сигналов сирены и 1 на брелоке. На пульте должна появиться надпись «AF» (режим настроек).

• Для входа в меню настроек долго нажимают клавишу «3» до звукового сигнала, затем кратко надавливают эту же кнопку.
• С помощью клавиш «2» и «3» просматривают настройки, отображаемые кодом 11-2, где 11 — номер опции, 2 — ее настройка. Правильный код управления багажником — 13-1. Если стоят другие цифры настройки, их меняют при помощи клавиши «1».
• Для сохранения настроек заводят автомобиль.

Если с включением функции проблем не возникало, то причина неисправности может заключаться в сервоприводе.

Если с открытием багажника происходит включение сигнализации, то причиной часто оказываются большая масса дверцы и завышенная установка контроллера. Для устранения неполадки необходима механическая регулировка.

Синхронность срабатывания замка и сигнализации может объясняться соединением переключателей посредством общей электролинии.

Может возникнуть ситуация, когда при открывании багажного отсека происходит блокировка автомобильных дверей. Убедитесь, что версия прошивки соответствует модели автомобиля.

Способы программирования сигнализации Starline A93

Настройка Старлайн А93 может быть произведена двумя способами.

Первый – это использование специального оборудования для связи блока автосигнализации с компьютером: программатора. В этом случае на ПК или ноутбуке должна быть установлена программа Starline Master.

Таким способом можно выполнить программирование функций как на ещё не установленной сигнализации, так и на уже смонтированной в автомобиль. Когда система уже установлена на транспортное средство, то используется специальный переходник, который соединяет программатор и антенный кабель.

Настройку через приложение Starline Master, как правило, выполняют в установочных центрах. Через него же настраивают кан модули и осуществляют гибкое программирование доп каналов Старлайн а93.

Простые же пользователи могут самостоятельно произвести программирование функций, используя сервисную кнопку Starline a93 и брелок. Это и есть второй способ.

Управление замком багажника

Чтобы в сигналке Starline A93 открыть багажник с брелка, дополнительный канал должен быть предварительно активирован.

В соответствии с инструкцией к автосигнализации, открывание выполняется по следующей комбинации:

1. Сначала надо нажимать вторую клавишу коммуникатора. Через секунду после клика выполняется нажатие первой кнопки.
2. Световые приборы машины моргнут трижды, а коммуникатор издаст три звуковых сигнала.
3. Если режим охраны запущен, то произойдет открытие замка двери багажного отсека. Когда защитная функция выключена, перестанет работать датчик удара. На экране коммуникатора появится символ в виде открытого багажного отсека. Также на дисплее покажется значок отключения контроллера чувствительности.
4. Когда дверь багажного отсека будет заперта при включенном режиме охраны, произойдет активация контроллера чувствительности. Также через пять секунд после закрытия заработает зона контроля багажника. Коммуникатор издаст мелодичный сигнал.

Канал CamRip показал, как открывать дверь багажного отсека.

Допускается использование других способов подключения опции:

• методом гибкой настройки, его реализация обеспечивает включение функции по сигналу от коммуникатора либо при конкретной последовательности событий;
• посредством дополнительного модуля Старлайн Р3;
• при использовании режима «Защелки».

Как быть, если на Старлайн А91 постоянно показывает открытый багажник

Некоторые владельцы сигнализации Starline А91 сталкиваются с проблемой, когда значок открытого багажника горит даже после его закрытия. При отмыкании заднего отсека, сигнализация снимает охрану и дополнительно отключает датчик удара. Соответственно, открытие багажника является событием, заслуживающим индикации. А вот закрытие двери в момент, когда автомобиль не под охраной – нет. Обновление данных происходит автоматически, но сделать это можно и вручную. Чтобы индикация открытия багажника пропала с экрана после закрытия крышки, необходимо нажать кнопку «*».

После установки охранного комплекса Старлайн А93, как открыть багажник с брелка, интересует многих автовладельцев. Подключение функции осуществляется несколькими последовательными действиями, не вызывающими сложности.

Управление замком багажника

Сервопривод открытия багажника – вещь удобная, особенно когда руки заняты. Вы наверняка уже сталкивались с этим на парковке гипермаркета. Автопроизводители облегчают загрузку, добавляя радиоуправление открыванием с штатного радиоключа или даже управление жестами – например, на новом Ford Kuga достаточно провести под задним бампером ногой, чтобы багажник открылся.

Но на старых машинах, да и на нынешних бюджетных иномарках придется все равно поворачивать ключ или нажимать кнопку на крышке. Эта проблема давно решена сервисными функциями сигнализаций: в них реализуется либо встроенное силовое реле, либо настраиваемый дополнительный канал для реле внешнего. Они активируются при нажатии нужной клавиши или комбинации клавиш на брелоке, после чего дают кратковременный импульс на отдельно устанавливаемый электромеханический привод, либо дублируют нажатие кнопки на дверце. У современных автомобилей, где бортовая электроника интегрирована в общую цифровую сеть, открыть багажник иногда можно командой по CAN-шине, никаких дополнительных устройств и подключений не требуется.

Возможно управление замком багажника и на Старлайн A93. Для этого нет жестко специализированного канала, но предпочтительно применение для этого канала 1, как указывает и инструкция по установке.

Кнопки управления на брелках StarLine A93

Флекс-канал 1 в режиме управления багажником активируется следующим образом:

• длительно нажать кнопку 2 на брелоке;
• сразу же нажать кнопку 1 кратковременно.

После этого брелок издаст три мелодичных сигнала, а автомобиль подаст три световых сигнала. Если автомобиль снят с охраны, то импульс на открытие багажника будет подан без дополнительных действий. Если машина стоит на охране, то при открытии багажника двери останутся заблокированными, статус охраны не изменится, но встроенный датчик удара будет отключен. Если к сигнализации подключен какой-либо дополнительный датчик (для этого предусмотрен специальный разъем), то он также отключится.

Видео: Лада Гранта, открывание багажника с пульта сигнализации StarLine

Что делать, если багажник не открывается?

Обязательно убедитесь, что при нажатии нужной комбинации клавиш брелок подает тройной сигнал – это указывает на то, что сигнализация приняла команду.

Если на автомобиле установлен дополнительный сервопривод для открытия багажника, то внимательно вслушайтесь: щелчок со стороны крышки багажника при отработке команды укажет, что питание на сервопривод подается, но он либо сломан (повреждена внутренняя зубчатая рейка или шестерня, приводящая ее в движение), либо не работает механизм разблокировки, связанный с сервоприводом.

Для работы сервопривод связывается жесткой тягой с механизмом замка так, чтобы при срабатывании привода имитировать ручное открытие замка. Если тяга изогнута или слетела (к замку ее крепят винтовым зажимом), то отработавший сервопривод не откроет багажник. В конце концов, сам замок может замерзнуть.

Отсутствие шума укажет на повреждение проводки, отказ силового реле управления сервоприводом или перегорание предохранителя. В этом случае стоит обратиться к автоэлектрику или ознакомиться с инструкцией по установке и эксплуатации Старлайн А93. Так же стоит сделать, если для управления открыванием не использовался дополнительный сервопривод.

В случаях, когда нажатие комбинации кнопок 2+1 не приводит к нужной реакции на брелоке, проверьте правильность настроек сигнализации:

1. Снимите автомобиль с охраны.
2. Не включая зажигания, быстро пять раз нажмите сервисную кнопку Valet в салоне автомобиля
3. Должны прозвучать пять сигналов сирены и один сигнал брелока, на его экране появится надпись AF – сигнализация вошла в режим настройки.
4. Войдите в меню AF (сервисные и охранные функции), сначала длительно нажав кнопку 3, затем (после короткого писка) еще раз кратковременно.
5. Теперь кнопками 2 и 3 перелистывайте различные функции сигнализации, которые будут отображаться в виде «10-4», где 10 – номер функции, 4 – ее настройка. Перелистайте до функции 13 – она управляет каналом 1. Для управления багажником корректное значение должно быть 13-1. Если на экране Вы видите другое, установите функцию в нужное значение, нажимая кнопку 1.
6. После этого сохраните настройки, включив зажигание.

Если Вы используете мобильное приложение StarLine для управления сигнализацией, то возможно настроить и управление багажником из него (если это не сделано ранее). Так как в приложении можно активировать только один канал, то задайте правильный в настройках самой сигнализации: вышеописанным способом установите функцию 20 в значение 20-1.

Особенности открывания багажника у Лады Калина

Обладатели автомобиля Лада Калина практически единогласно удивляются: при всем уклоне на Европу замок багажника Калина хэтчбэк в базовой комплектации почему-то открывается только ключом. Сразу для многих стала вполне обычной ситуация: водитель садится в машину, заводит двигатель и тут вспоминает, что ему нужно что-нибудь из салона переложить в багажник. Дальнейшие действия похожи на анекдот.

Нужно заглушить мотор, вынуть ключ из замка зажигания, выйти из машины и так далее. Если представить все это в обстановке дефицита времени, владельца можно только пожалеть. Кроме того, если кому-либо случалось подходить к багажнику машины с чем-то тяжелым в руках, процедура его открывания ключом превращалась в нечто затруднительное. Могла возникнуть и еще одна проблема: в регионах, куда зимой приходят настоящие морозы, личинка замка временами замерзала намертво.

Потом выяснилась еще одна интересная деталь: умельцы, которые полезли под обшивку багажника разбираться с внутренней структурой, поняли, что и место под активатор замка и даже стандартный электрический разъем для проводов все-таки присутствуют. И тогда те же умельцы занялись решением вопроса, как доработать Калину для увеличения комфорта пользования. Привод замка багажника в полной комплектации отсутствует в продаже как единый набор, так что детали придется добывать по отдельности.

Программирование охранных и сервисных функций

За эти функции отвечает первая таблица программирования Старлайн а93. Чтобы в неё попасть и выбрать нужные настройки выполните следующие шаги.

После выберите AF и нажмите длинно 3 до сигнала брелка и затем коротко 3.

Кнопками два и три найдите нужную функцию.

Клавишей один выберите необходимое значение функции.

Для того чтобы вернуться на главный экран нажмите 3 длинно и 3 коротко.

Если после входа в меню не нажимать кнопки в течение 30 секунд, то вы выйдете из режима настройки сигнализации Старлайн А93.

3.1. Таблица 1

Таблица 1 программирования сервисных и охранных функций

С особой осторожностью отнеситесь к программированию дополнительных каналов с гибкой логикой (если они вам нужны). Советую поменять значение функции 9 (сменить пин код для аварийного отключения сигнализации)

По умолчанию пин код установлен однозначный и равен 3. Только сами не забудьте его потом!

Советую поменять значение функции 9 (сменить пин код для аварийного отключения сигнализации). По умолчанию пин код установлен однозначный и равен 3. Только сами не забудьте его потом!

открытие багажника с кнопки/брелка StarLine — Лада Калина Седан, 1.6 л., 2007 года на DRIVE2

обычно если у вас активен штатный брелок калины то мудрить ничего не надо=) проводка под электро замок или активатор уже есть в крышку багажника.

Лично у меня штатный брелок заблокирован.и личинка замка сломалась в день покупки=( да и смысла в ней нету (постоянно ключ втыкать чтоб открыть) бред!

1)купил активатор и кнопку 2) провод 3)4 контактное реле с колодкой 4)леска

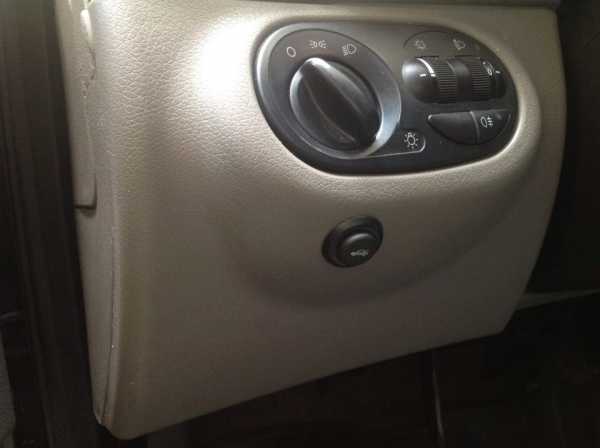

проводка… кнопку поставил сюда

плюс взял уже не помню откуда…но берем от любого постоянного что найдем=) далее он идет к предохранителю

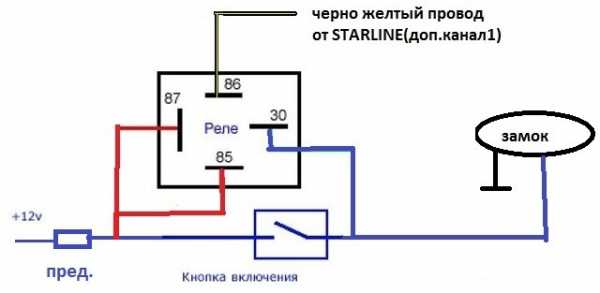

и вот схема

+ постоянный

далее провод от кнопки идет по порогу в багажник где по жгуту в крышку к активатору…

привод от замка(личинки я отключил выдернув рычаг…

на рычаге замка можно сделать надпил, просверлить или клеем

активатор крепится вот так и соединяется леской с рычагом замка активатор ТЯНЕТ рычаг на себя

на фото только один фиксатор но я потом второй поставил зеркально с правой стороны

на фото только один фиксатор но я потом второй поставил зеркально с правой стороны

Настройка StarLine необходимо активировать доп канал 1 тогда при открытии багажника будет отключатся датчик удара, но машина и двери будут под охраной…(смотреть варианты настроек доп канала 1)

ИТОГ багажник теперь открывается из салона с кнопки и с сигнализации(StarLine) при нажатии кнопки 3 до звукового сигнала, а затем кнопки 1

Цена вопроса: 220 ₽

www.drive2.ru

Срабатывает сигнализация при открытии багажника

Срабатывание сигнализации автомобиля возможно из-за механических поломок, амортизации оборудования и неправильных действия специалистов автосервиса. Однако, исправить проблему просто при помощи визуального осмотра и оценки электрической цепи автотранспортного средства.

Причины по срабатыванию сигнализации во время открытия багажного отсека, помимо большого веса двери багажника:

• завышенное место установки датчика, которое приводит к неточности срабатывания;
• выключенный охранный режим;
• концевые переключатели капота и багажного отсека соединены одной электролинией из-за чего их активация выполняться синхронно.

Для выполнения разрыва электроцепи необходимо установить диодные элементы. Также может понадобится разделение микропроцессорного блока, если диоды перегорят.

Открытие багажника с брелка Старлайн А93

Охранные комплексы Starline крайне популярны у отечественных автолюбителей, ведь они не только великолепно противостоят угону (диалоговый код невозможно взломать даже граббером), но также существенно облегчают жизнь владельцу благодаря наличию дополнительных функций. Так, можно настроить турботаймер, осуществить автозапуск мотора по времени, будильнику или температуре, а также открыть багажник с брелка Старлайн А93.

Но для реализации данной функции требуется подключение дополнительного реле. О том, как осуществить работу, а также настроить и реализовать данную опцию – рассказано в статье.

Комбинация кнопок для управления багажником

Согласно инструкции пользователя, управление багажиком с кнопок брелка происходит следующим образом:

1. Нажать длительно вторую клавишу на коммуникаторе. Необходимо подождать 1-3 секунды, а затем коротко нажимать на первую кнопку.
2. Световые огни машины должны 3 раза моргнуть. Брелок издаст три коротких звуковых сигнала.
3. При выключенной функции охраны произвойдет открытие замка багажного отсека. Если она включена, то еще деактивируется датчик удара. На экране пульта управления появится значок открытого багажника и иконка отключения контроллера чувствительности.
4. При закрытии багажного отсека авто с включенным охранным режимом включается контроллер чувствительности. Время закрытия багажника — 5-6 секунд. Как только он закроется полностью, брелок издаст звуковой сигнал.

Блокировка дверей при открытии багажника

Чтобы проверить состояние охранной системы необходимо коротко удерживать первую кнопку на брелке. На дисплее коммуникатора должен загореться значок замка.

При выключенном режиме охраны, двери могут блокироваться самостоятельно.

Инструкция по устранению самостоятельному решению проблемы:

1. Начать необходимо с пульта управления — удалить его из памяти микропроцессорного блока и привязать к модулю заново. Можно попробовать решить неисправность перепрограммированием.
2. Длаее нужно проверить целостность проводов сигнализационной системы, подключенных к микропроцессорному модулю. Причина может заключатсья в их замыкании, обрыве или повреждении изоляционного слоя.
3. Продиагностировать работоспособность микропроцессорного отсека. Измеряется сопротивление и напряжение при помощи авометра. Проводится чистка процессорной платы и контактных дорожек кисточкой и ватным диском.
4. Перепаять испорченные детали и провода микропроцессорного отсека. Просушить плату после пайки.
5. Заменить модуль управления сигнализации. Произвести сборку пульта в обратной последовательности.
