Регулировка оборотов холостого хода двигателя автомобиля с карбюратором 2108, 21081, 21083 солекс

Подготовка машины

Операции по подготовке не сложные и стандартные для любого ремонта, но от их проведения во многом зависят ваша личная безопасность, время, расходуемое на выполнение обслуживания и ремонта, а также качество выполнения работы. Подготавливаем наш автомобиль ваз2107 к замене следующим образом:

• Производим мойку автомобиля
• По возможности, автомобиль перед работой желательно вымыть снаружи (будете меньше пачкаться при работе), включая днище при необходимости
• Если работа (как в нашем случае) предстоит в моторном отделе, то вымыть следует и там тоже
• Операцию, связанную с мытьем моторного отсека лучше выполнять на не автоматизированной мойке
• Здесь моторный отсек вашего автомобиля вымоют вручную, обработав предварительно кузов снаружи и моторный отсек специфическими моющими составами
• А так же удалят грязь, засевшую в арках колес, а так же с днища кузова при помощи направленной струи воды под давлением с просушкой на завершение.

Предупреждение: Производя мойку моторного отсека, вам следует защитить от попадания воды в колодки, датчики и другие исполнительные приборы системы впрыска топлива. Также вам следует избегать попадания воды на стартер и в генератор. Датчики и контакты заматывают изоляционной лентой, либо скотчем, генератор и стартер закрывают полиэтиленовыми пакетами и фиксируют пакеты, чтоб не слетали. Мойка отсека двигателя в любом случае производиться с отсоединением клемм от аккумуляторной батареи. После мойки, перечисленные выше узлы и детали необходимо тщательно просушить, для этого продуйте их струей сжатого воздуха.

Как настроить карбюратор «Солекс»

Ее можно делать, не снимая устройство с машины. Однако в некоторых случаях для настройки некоторых параметров это делать приходится. Оба варианта рассматриваются дальше. Как отрегулировать карбюратор прямо на автомобиле?

Выставление уровней в поплавковых камерах

Перед регулировкой запустите двигатель и прогрейте его в течение 10 минут, после чего выключите зажигание. Следующие действия:

• отсоедините топливный шланг от устройства;
• открутите 5 винтов, крепящих крышку карбюратора;
• отсоедините тросик управления воздушной заслонкой;
• ровно и медленно поднимайте вверх крышку, чтобы не деформировать поплавки;
• штангенциркулем измерьте расстояние от плоскости крышки до поверхности топлива – должно быть 23-25 мм;
• при неверном значении подогните язычок поплавка в каждой из камер в нужную сторону;
• заодно проведите очистку камер от грязи;
• поставьте крышку на место, далее нужна установка демонтированных элементов.

Регулировка иглы

Положите крышку «Солекса» на горизонтальную ровную поверхность. Теперь подгибанием металлических «лепестков» отрегулируйте ход иглы клапана, который должен быть равен 2 мм. Заодно проверьте герметичность топливного крана. Для этого возьмите резиновую грушу, вставьте ее в наконечник входного штуцера и сожмите, чтобы она деформировалась. Одновременно очень плотно закройте пальцем канал возвратного штуцера. При перевороте крышки груша станет нормальной формы, что говорит о том, что клапан открывается, т. е. работает.

Выставление холостого хода

Заведите машину и прогрейте мотор до рабочей температуры в 85-90 градусов, а затем заглушите. Далее:

• в нижней части «Солекса» найдите регулировочный винт качества смеси и вкрутите его до отказа (но не с чрезмерным усилием, чтобы не сорвать резьбу);
• «сдайте назад», открутив винт на 4-5 полных оборотов;
• пустите двигатель, вдавите ручку подсоса до упора;
• вращая винт количества, добейтесь устойчивой работы ДВС при минимальных оборотах (по тахометру это 700-1100 об/мин);
• вкручивайте обратно винт качества до тех пор, пока мотор не начнет пытаться заглохнуть, и выкрутите метиз на 1-1,5 оборота;
• подкрутите винт количества, добиваясь 900 об/мин – если мотор начинает работать нестабильно, снова чуть открутите винт качества.

Что делать если мотор не реагирует на вращение винтов

Довольно-таки нередкая ситуация: вы крутите винт качества или количества, а двигатель никак не меняет обороты. Причина этого явления – плохое поступление бензина в один из каналов холостого хода (ХХ). При этом метиз, отвечающий за качество смеси просто не успевает перекрывать подачу бензина. Это происходит из-за:

• неверного размера жиклеры: проверьте их диаметр и установите штатные изделия;
• посадочное место под эти детали разболтано;
• недостаточно прочно привернут электромагнитный клапан ХХ («бочонок» или цилиндр, к которому подходит электрический провод) или стоящая на его месте заглушка.

Как выставить переходный режим

Именно он «отвечает» за провалы педали акселераторе при резком на нее нажатии. Здесь главную роль играет отверстие, расположенное над дроссельной заслонкой (носик). После резкого надавливания на «газ» начинается подсос дополнительной порции бензина. Для того, чтобы провалов не было, необходимо тщательно подойти к выбору жиклера ХХ и носика, разбрызгивающего топливо. Алгоритм работы:

• заведите машину и вдавите ручку подсоса до конца;
• надавите плавно на педаль «газа»: если есть провалы, «виноват» жиклер, расположенный в первой камере, при нормальном наборе оборотов перейдите к следующему пункту;
• резко нажмите на акселератор: наличие провала необходимо подобрать носик (оптимальные размеры 40*40) и жиклер (39-40).

Что может понадобиться

Первым делом необходимо приобрести запасные части, которые понадобятся в процессе установки “Солекс” на ВАЗ классической модели:

• Следует купить тонкие прокладки из паронита. Но нужно, чтобы они были изготовлены именно для «Солекса». Отверстия в прокладке под диффузоры отличаются от «Веберов» и «Озонов».
• Вместо двух прокладок можно приобрести одну, где два отверстия. Ее ставят между карбюратором и прокладкой из гетинакса. Кроме того, берут еще одну — с овальным отверстием. Она предназначена для установки между коллектором и гетинаксовой прокладкой.
• Еще приобретают шланг «обратки». Длина его должна быть не менее 80 сантиметров. В противном случае он не дотянется до топливопроводной магистрали под насосом.

Слегка плавают обороты ХХ, дергается машина и прочее..

Сообщество автомобилистов › Форумы › Форум Лачетти › Слегка плавают обороты ХХ, дергается машина и прочее..

В этой теме 6 ответов, 3 участника, последнее обновление 1 год, 5 месяцев назад сделано Максим .

Машина 1.6 2008 года хетчбек с МКПП. Взял её с пробегом 85000 почти 5 лет назад. Сразу машина мягко говоря была дерганая и вялая. через 4 года при пробеге 150000 уже начала машина дымить когда заводишь иногда в пробка дым видно с трубы и ела масло. Сделали кап ремонт, сейчас на обкатке. так вот думал может после всего это ситуация с дерганьями изменится, но нет. Расстроился и решительно взял себя в руки и решил решить эту проблему, пересмотрел кучу статей на эту тему.

Что сделано: (но ничего не помогло).

2.) Чистка форсунок и дроселя.

3.) ЕГР заглушен прошивкой от паулиса системно, пл.с физически.

4.) По одной из статей (проблема трех масс лачети), раскрыл гофру, думал вырезать там проблемный провод, но перед этим проверил сопротивление между эбу и датчиком, было 0.7 ом, и при трогание и прочих манипуляциях проблемного узла сопротивление не менялось, видимо там всё порядке. трогать его не стал.

5.)Сброс адаптации и диагностика перед прошивкой, ничего не дала, всё относительно хорошо.

6.) Заменена трубка резиновая, которая была не в очень хорошем состоянии с одного конца (тоже по статье в сообществе это было сделано).

В итоге проблема осталась. Подробнее описываю симптомы: Машина дергается при небольшом педалировании на оборотах от 1000-2000, выше уже всё вроде стабильно. В пробках ездить без нервов не возможно, только слегка на первой передаче бросаешь газ, как она чуть притормаживая двигателем сбрасывая обороты начинает дергаться, бывает даже что когда начниешь добавлять газу ловится такой момент что дергается постоянно пока ещё больше не дашь гзау, чтобы пройти этой момент дерганья. Когда заводишь машину холодную обороты не плавают, но где-то через минуту когда начинают падать начинают обороты слегка плавать и по звуку двигателя это слышно, появляться пульсирующая вибрация, когда обороты чуть падают и пропадет когда поднимаются. стрелка двигается слегка, в числах по оборотам не скажу ну по амплитуде на глаз это 3-4 мм. замечена также проблема что когда на холостых оборотах нажать на педаль газа и медленно отпускать есть место когда в ногу от педали идет толчок. Сам тросик нигде не цепляется и ходит хорошо. Руками чуть добавляли оборотов натягивая тросик и видно как заслонка в этот момент сама начинает издавать подергивание (попытался это заснять, видео приложу, может смоете это разглядеть), но примерно по принципу таких рывков и дергается машина при движении. Но дергается она везде и при сбросе газа и когда даешь газу (1.-2 передача, иногда и 3, на высоких оборотах этого не заметно)

Причем заметил, что ещё при выжимке сцепления при переключении передачи обороты слегка подскакивают и вообще как-то сами вяло падают, особо на это не обращал внимание, но после прошивки заметил это, было ли так раньше сложно сказать. Так вот в планах ещё болт с массами завтра раскрутить почистить и если от вас никаких советов не получу, то смазать и прочистить все контакты спреем, может это спасет меня

Так же хочу сказать, что нету никакого адаптера и ноутбука, чтобы дать какие-то логи или сбросить адаптацию. В магазине видел блутуз адаптер за 1000 рублей, можно ли им сбрасывать адаптацию и делать логи? (ошибки точно мне мастер так сбрасывал)

Как отрегулировать обороты холостого хода на карбюраторе

Начнем с более простой дозирующей системы. Главным плюсом карбюратора заслуженно считается возможность быстрого обслуживания устройства своими руками, используя при этом минимальный набор подручных инструментов.

Для регулировки холостых оборотов в этом случае потребуется иметь несколько ключей и отверток. Главной задачей будет выставление таких оборотов, когда двигатель способен стабильно работать, при этом частота вращения коленвала будет минимально возможной для устойчивой работы агрегата.

Давайте рассмотрим регулировку на примере карбюратора Солекс. Прежде всего, желательно иметь тахометр, который поможет определить частоту вращения коленвала. На некоторых автомобилях такое устройство может отсутствовать конструктивно, тогда как на других входит в штатную комплектацию и находится на приборной панели.

• Итак, перед началом манипуляций с карбюратором двигатель необходимо прогреть до рабочей температуры.
• Затем нужно до упора утопить «подсос», воздушная заслонка должна находиться в полностью открытом положении.
• Далее двигатель глушится, после чего на машинах без тахометра следует произвести подключение внешнего устройства согласно инструкции и рекомендациям.

В некоторых случаях можно использовать мультиметр-тестер. Плюсовой выход подключается к выходу К на катушке зажигания, минусовой присоединяется на массу.

Теперь двигатель можно завести, после чего нужно включить габариты, дальний свет, выставить максимальные обороты вентилятора внутрисалонного отопителя, электрообогрев стекол и т.д. Другими словами, необходимо задействовать энергопотребители. После этого можно переходить к настройке холостого хода на карбюраторе.

Как правило, для большинства систем данного типа число холостых оборотов составляет 750 — 800 об/мин. Получается, необходимо выставить холостой ход в заданных рамках, причем ДВС должен работать устойчиво.

Для этого на Солекс нужно вращать регулировочный винт, отвечающий за количество топливно-воздушной смеси. По окончании коленвал должен вращаться с частотой 750 — 800 об/мин. Однако во многих случаях на этом регулировка не заканчивается.

На указанном винте может стоять отдельная заглушка из пластика, которую понадобиться снять. Сделать это можно путем прокола заглушки шилом, после чего в отверстие просовывается металлический крючок для извлечения. Также можно ввинтить в заглушку саморез, после чего без особых затруднений вытащить элемент.

Чип-тюнинг автомобиля

Чип-тюнинг — данным словом называют простую настройку инжектора и электронной системы управления мотором, для того, чтобы улучшить его эксплуатационные качества.

Прошивки могут подготовить автомобиль к качеству местного топлива, определённым температурным режимам работы, а также определить, сколько именно топлива будет потреблять мотор в штатных режимах.

Преимущества чип-тюнинга

Среди основных преимуществ, которые получает автомобиль после подобных доработок, можно выделить

• ускоренный старт с места,
• плавное движение при минимальных показателях нагрузки,
• а также максимально ровную тягу, которая возникает при работе на самых высоких передачах.

И, конечно же, в случае, если вы преследуете цель экономии, можно будет значительно понизить расход топлива. В зависимости от модели автомобиля и предыдущих настроек, расход может быть снижен на показатель от половины литра до трёх литров на сто километров пути.

Без специальной диагностической программы не обойтись

Впрочем, рекомендуется проводить все настройки только в сервисном центре. Как правило, специалисты таких СТО работают только с фирменным программным обеспечением, а также устанавливают только те прошивки, которые уже прошли тестирование в реальных условиях. Если же прошивка недостаточно качественная, то за спортивные достижения автомобиля придётся расплачиваться вам.

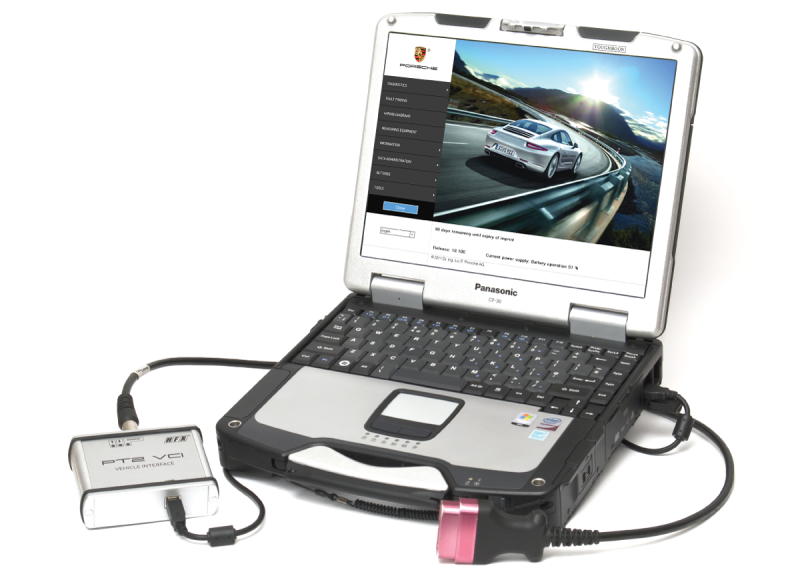

Вот так выглядит комплект оборудования для диагностики

Регулировка холостого хода на инжекторном автомобиле

В случае, когда речь идёт о плавающих оборотах мотора, прекращении работы двигателя при постановке автомобиля на нейтральную передачу или же о повышении оборотов в случае работы полностью прогретого мотора, то это может говорить о неисправностях регулятора холостого хода или о бедной смеси. Аналогичный вывод можно сделать и в том случае, когда на холодном двигателе обороты оказываются слишком низкими.

Регулятор холостого хода автомобиля Лифан Солано

В любом случае, это всё может происходить по причине чрезмерной подачи воздуха.

Проводить регулировку смеси должен компьютер, который собирает данные из целого ряда датчиков (про датчики инжектора мы уже писали выше). Он, на некоторые время, может открывать или же закрывать клапана инжекторов с той величиной, которая нужна для мотора в данный момент.

Порядок действий

Регулятор холостого хода — это исполняющий орган функционирования мотора (механический датчик), то при его некорректной работе лампочка, указывающая на неисправность, гореть не будет. Регулятор является шаговым электрическим двигателем, включающим в себя конусную иглу. Регулятор может быть расположен на корпусе дроссельной заслонки, что позволяет гарантировать конкретный уровень воздушного потока, обходящего закрытую дроссельную заслонку. А его, в свою очередь, задаёт электронная система автомобиля, дабы двигатель работал устойчиво и равномерно, независимо от внешних факторов.

Для начала необходимо отключить аккумулятор. Недостаточно будет просто выключить зажигание. Вам необходимо выключить «массу»
Проводим демонтаж регулятора холостого хода

Вторым пунктом, на который вы должны обратить внимание, является отвинчивание креплений, которые удерживают регулятор. Это позволит вам полностью его снять
Как мы уже сказали, регулятор можно найти на корпусе дроссельной заслонки, к которой он привинчен парой винтов. В части моделей машин винты могут быть залиты специальной краской или, что ещё хуже, рассверлены. В такой ситуации может понадобиться выполнить полный демонтаж корпуса дроссельной заслонки, после чего и будет проводиться разборка и снятие регулятора.
Пункт номер три предполагает чистку посадочного канала. Достаточно будет промыть его, после чего обработать сильным потоком воздуха. Делается это посредством баллончика со сжатым газом или же обычным компрессором

Регулятор нужно разбирать с большой осторожностью, дабы не была повреждена его обмотка. Теперь наступает время провести проверку направляющей втулки, тем более, если конусная игла может свободно двигаться вокруг своей оси с зазором

Если это так, то втулка должна быть заменена новой. В ситуации, когда конусная игла не содержит на своей поверхности существенных повреждений или же потёртостей, то её можно оставить. Но, когда у вас возникают даже малейшие сомнения в её исправности, то её необходимо полностью заменить аналогичной моделью.
Четвёртый пункт инструкции говорит о процессе определения целостности, характерной для прижимной пружины. Также, задействовав специальный измерительный прибор, можно провести проверку целостности обмотки регулятора. Кроме того, не лишним будет очистить контакты этой самой обмотки. И лишь после этого можно снова собирать регулятор холостого хода. Но, прежде чем устанавливать регулятор на автомобиль, необходимо замерить расстояние от фланца его корпуса до кончика конусной иглы. Этот показатель должен быть равен двадцати трём миллиметрам. Если же расстояние отличается от указанного в любую сторону, то игла должна быть заменена новой. Касается это и ситуации, когда никаких видимых повреждений на игле нет.
Пятым, завершающим, пунктом будет то, что вам нужно будет провести установку регулятора холостого хода на своё место. Для него, как вы уже могли видеть в процессе его демонтажа, предусмотрено своё посадочное место. Находится оно в корпусе дроссельной заслонки. После этого можно подключить штекер управления к этому самому регулятору. Далее снова включаем электрическое питание автомобиля. И вот тут начинается самое «интересное». Вам нужно завести мотор и испробовать его в различных условиях работы. Если проблемы сохранились или же не исчезли полностью, то может понадобиться повторный разбор регулятора холостого хода. Но, если и вторая попытка не увенчалась успехом, то поломку стоит искать в других местах. В частности, причиной может быть прошивка бортового компьютера, тем более, если вы покупали автомобиль «с рук».

Дополнительным советом станет то, что проводить регулировку оборотов мотора можно только на двигателе, который был предварительно хорошо прогрет.

Процесс разборки карбюратора

Перед тем как начинать работу, нужно, помимо набора гаечных ключей и отвёрток, подготовить ацетон и чистую ветошь. Для удобства всё располагаем на столе. В первую очередь выкручивается электромагнитный клапан, после чего из корпуса нужно вытащить топливный жиклёр и промыть в ацетоне (разрешается заменить керосином), а затем продуть воздухом (можно воспользоваться обычным компрессором для подкачки шин). Далее нужно открутить пять винтов, удерживающих крышку, после чего аккуратно её снять и отложить в сторону, чтобы не повредить поплавок.

Дальнейший алгоритм разборки выглядит следующим образом:

1. Снять поплавок (подходящим тонким предметом выдавить его ось из посадочных мест).
2. Убрать уплотнительную прокладку (при чрезмерном износе ее следует заменить).
3. После снятия прокладки надо посмотреть на след, который остаётся от прижатия крышки к корпусу. Если он не равномерный и в некоторых местах прерывается, значит, плоскость нарушена. Потребуется шлифовка поверхности крышки и корпуса, чтобы детали притерлись друг к другу.
4. Открутить топливный кран и проверить его на работоспособность. Движение иглы не должно прерываться и подклинивать, люфт также не нужен. Если есть какие-то неполадки, топливный клапан следует заменить.
5. Открутить 4 винта крепления крышки пускового устройства, после чего снять диафрагму. Ее поверхность должна быть ровной и эластичной, без повреждений, пружина – не критично вытянута. При наличии ремкомплекта карбюратора все эти детали, независимо от состояния, заменяйте.
6. В боковой части крышки находится топливный фильтр, который тоже надо демонтировать и замочить на некоторое время в ацетоне, после чего продуть воздухом и установить на место.
7. Для снятия механизма управления дроссельными заслонками надо выкрутить крепежную гайку, вытащить стопор с пружиной и демонтировать рычаг.
8. Поддеть тонкой плоской отвёрткой распылители насоса и достать их. Провести осмотр резиновых уплотнителей, при наличии износа заменить. Если распылители не будут меняться, их следует погрузить на некоторое время в ацетон, после чего продуть струёй воздуха и поставить обратно.
9. Разобрать насос ускорения и заменить диафрагму. Для этого выкрутить четыре винта крепления крышки отвёрткой и снять диафрагму с пружиной. Все детали промыть в ацетоне и установить на место.

По схожему алгоритму разбирается и промывается экономайзер мощности. На некоторых моделях карбюраторов под крышкой экономайзера находится пластиковая заглушка, её можно убрать, устанавливать обратно нет необходимости. Далее нужно снять эмульсионные трубки и выкрутить топливные жиклёры, расположенные под ними.

После чего перевернуть карбюратор и вытряхнуть жиклёры, их можно поддеть. Жиклёры и эмульсионные трубки промываются и прочищаются, при необходимости меняются на новые и устанавливаются в обратном порядке. В последнюю очередь выкручиваются винты регулировки качества и количества топлива.

Методы решения проблемы

Прежде чем преступить непосредственно к процессу решений проблемы необходимо понимать, что диагностику и ремонт данных узлов стоит выполнять, только со знанием дела. Также, стоит отдельно отметить, что для карбюраторного и инжекторного двигателя будут разные методы диагностики, но принцип возникновения причин один и тот же.

Итак, стоит последовательно разобраться в диагностических и ремонтных работах, которые устранят высокие обороты холостого хода.

Датчик РХХ

На карбюраторных двигателях не часто можно встретить датчик регулировки холостого хода. Обычно это делается при помощи винта качества и количества. Чтобы привести в норму высокие холостые обороты не стоит проводить процесс на холодную. Сначала стоит прогреть мотор до рабочей температуры, и только потом начинать регулировку. Если после проведение настроек обороты остались высокими, то причина в другом.

ДПДЗ

Неправильное количество воздуха, которое попадает в камеру сгорания, может привести к тому, что электронный блок управления будет повышать обороты на холостом ходу. При неисправности датчика положения дроссельной заслонки необходимо также его проверить. Это можно сделать мультиметром или осциллографом. При обнаружении, что ДПДЗ неисправен, стоит заменить его.

Дроссельная заслонка

Заклинивание дросселя может привести к тому, что в двигатель будет поступать большое количество воздуха. Этот факт вынудит электронный блок управления повышать количество впрыскиваемого топлива, чтобы сбалансировать смесь. Это увеличит расход потребляемого горючего и соответственно.

Для того чтобы решить проблему необходимо демонтировать узел и прочистить его с помощью специальных средств. Если чистка не дает желаемого результата дроссель необходимо заменить, но стоит быть готовыми, что обойдется это не дешево.

Датчик температуры мотора

Выход со строя датчика температуры может привести к появлению множества проблем. Одной из таких станет возрастание холостых оборотов. Обычно, как показывает практика, этот датчик наиболее уязвим, и чаще всего выходит со строя, поскольку подвержен воздействию перепада температур.

Для начала стоит продиагностировать исправность узла. Сделать это можно при помощи мультиметра и осциллографа. В случае если узел неисправен, его стоит заменить. После этого рекомендуется сбросить все ошибки ЭБУ.

Коллектор

Неоднократно вследствие эксплуатации автомобиля впускной коллектор имеет деформации или износ прокладки. Так, повышение оборотов на холостом ходу может свидетельствовать тому, что имеется подсос воздуха в коллекторе. Для лечения неисправности придется демонтировать деталь, что достаточно проблематично, поскольку на коллекторе крепится, почти вся система впрыска, и несколько узлов других систем.

Детально стоит обследовать прокладку коллектора, наличие повреждения может свидетельствовать не только о проблемах с оборотами, но и о других неисправностях. Также деформация полости может служить тому, что попадает лишний воздух в камеры сгорания. Это может влиять на прогрев, пуск мотора и на другие факторы.

Для устранения неисправности придется зашлифовать поверхность коллектора, пока она не станет ровной. В автосервисах — это делают при помощи специального станка. Конечно, можно совершить процесс в гаражных условиях, при помощи специального камня, но это не всегда получается у автовладельцев.

Электронный блок управления

Неоднократно завышенный холостой ход следствие неправильной работы электронного блока управления. Так, для устранения неисправности, придется подключиться к «мозгам» и устранить проблему на программном уровне. Для совершения процесса понадобиться специальный кабель и программное обеспечение.

Но, не всегда помогает простой сброс ошибок, зачастую приходиться менять ПО, чтобы окончательно все проблемы ушли. Данный процесс рекомендуется доверять мастерам, которые являются профессионалами своего дела.

Попутно с заменой прошивки можно увеличить мощностные характеристики, что тоже рекомендуется доверить специалистам. Как показывает практика, большинство автолюбителей, при самостоятельном вмешательстве в ЭБУ попадают в конечном итоге в автосервис для устранения последствий своих же доработок.

Доработка карбюратора ВАЗ-2108 (2109)

Владельцы автомобилей дорабатывают карбюратор, пытаясь решить ту или иную проблему с эксплуатацией. Самые распространённые — высокий расход топлива и плохая динамика разгона.

Снижение расхода топлива

На расход топлива влияет не только карбюратор. Во многом он зависит от стиля езды.

Прежде чем что-то модернизировать, необходимо проверить и отрегулировать свечи и другие элементы зажигания, отрегулировать клапана и установить чистый воздушный фильтр.

Значительное превышение расхода над паспортным обычно говорит о неисправности, которую надо устранить, а уж потом улучшать конструкцию. Бесполезно крутить карбюратор, если в цилиндрах низкая компрессия.

Уменьшая соизмеримый с паспортными данными расход, следует помнить, что, скорее всего, пострадает динамика разгона. Автомобиль станет менее резвым. Не исключено появление провалов и других неприятных явлений. Не придётся ли выполнять работу повторно, устраняя последствия вмешательства?

Уменьшить расход топлива на 0,3–1 л/100 км можно, подобрав жиклёры первой камеры.

1. Установите жиклёр с меньшим сечением отверстия (индексом) ближайшим к имеющемуся. Отрегулируйте холостые обороты, оцените динамику в движении.
2. Если двигатель работает по субъективной оценке нормально, пробуйте следующий индекс. Продолжайте до тех пор, пока не столкнётесь с неустранимыми регулировкой проблемами.
3. Возвращайтесь к последнему устойчивому варианту замены и пробуйте по аналогичной методике менять воздушные жиклёры. Но не на меньший, а на больший индекс, чем установлен.

Подбирая жиклёр по такой методике, можно добиться уменьшения расхода почти на 1 л/100 км. Динамика ухудшится неизбежно. Насколько — можно судить лишь по результатам стендовых испытаний двигателя. Обычному владельцу они недоступны.

Расточка диффузоров

Диффузоры растачивают с противоположной целью. Экономия бензина для любителей шустрых машин неважна.

За счёт увеличения диаметра диффузоров увеличивается воздушный поток и разряжение, высасывающее топливо из каналов карбюратора в смесительную камеру.

Берясь за расточку, следует учесть, что лишь увеличение воздушного потока проблемы не решит, так как сделает смесь беднее. Дополнительно потребуется подобрать соответствующие жиклёры.

Кроме того, эксперимент не только необратимый, но и довольно опасный, можно насмерть «убить» карбюратор, испортив смесительные камеры.

Безопасная расточка — устранение препятствий воздушному потоку. Движению мешают неровности и следы отливок на малых диффузорах, а также выступающие винты крепления дроссельных заслонок.

1. Снимите малые диффузоры. Зажав в тиски, напильником уберите неровности, скруглите поперечины. Отполируйте поверхности.
2. Не откручивая, сточите выступающие головки винтов крепления заслонок.
3. Перед установкой продуйте и промойте карбюратор.

При такой расточке малых диффузоров жиклёры менять не требуется. Смесь слегка обедняется, но на динамику это влияет мало.

Растачивать вручную большие диффузоры — дело малоперспективное. Во-первых, очень трудоёмкое, во-вторых, используя напильник, трудно выдержать форму. Лучше поискать знакомого токаря.

Расточка положительно сказывается на динамике при высоких оборотах двигателя. На малых и холостых оборотах увеличение диаметра диффузоров вызывает обеднение смеси, вследствие чего ухудшается стабильность, появляются провалы, падает мощность.

Недостатки устраняют увеличением размера жиклёра холостого хода, распылителя первой камеры и кулачка ускорительного насоса.

Всех хлопот можно избежать, если заменить штатный карбюратор на модель, предназначенную для двигателя большего объёма.

После расточки больших диффузоров или замены карбюратора более производительным об экономии топлива лучше не вспоминать.

Видео: доработка карбюратора ДААЗ-21083

https://youtube.com/watch?v=8DapaNbs2lc

Карбюраторы «Солекс», которыми комплектуются автомобили ВАЗ-2108 и ВАЗ-2109, зарекомендовали себя очень хорошо. Устранение их неисправностей по силам большинству автолюбителей. Главное — не теряться и немного подумать, приступая к ремонту.

Предварительные работы

Хотя наша первостепенная задача — регулировка карбюратора ВАЗ 2109, заняться необходимо очисткой узла от нагаров и грязи. Нередко именно налет является причиной неисправности, поэтому понадобится хорошее чистящее средство. В магазине товаров для авто можно найти различную химию для таких нужд; спрашивать нужно именно для карбюратора. Не подойдет для чистки WD 40 — из-за обилия масла в составе.

Помимо химии вам также пригодятся следующие предметы:

1. Маленькая жесткая щетка. На крайний случай подойдет и зубная или даже зубочистки.
2. Резиновые и тканевые перчатки. Резиновых можно взять две пары — на всякий случай, ведь средства для очистки очень агрессивны.
3. Набор ключей и отверток.
4. Руководство пользователя для ВАЗ 2109 со схемой Солекса.
5. Баллончик со сжатым воздухом для продувки деталей.

Для чего баллончик? Дело в том, что каналы жиклеров очень узкие, из-за чего механическая чистка при помощи узких инструментов будет бесполезна, а вот мощная направленная струя воздуха подходит для такой задачи. Нужно аккуратно очистить как внешнюю, так и внутреннюю часть карбюратора. Крепления — винты и болтики, отложите в отдельные коробочки, их тоже стоит обработать и продуть в конце.

Не забудьте извлечь из узла все резиновые детали, иначе химикат их попросту растворит. Также следует поступить и с пластиком. Обрабатывать очистителем нужно только металлические детали. Делается это в два этапа:

1. Наносится химикат, после чего необходимо подождать 10 минут.
2. Когда налет частично растворился, нужно промыть детали и корпусы под струей воды.

Устройство и принцип работы, схема

Карбюратор предназначен для высокоточной дозировки топливовоздушной смеси и последующей доставки её в цилиндры двигателя.

В карбюраторе К-151 имеются 2 параллельно расположенных канала, через которые проходит очищенный воздух из фильтра. В каждом из них есть поворотный дроссель (заслонка). За счет такой конструкции карбюратор назван двухкамерным. А привод дросселя устроен таким образом, чтобы в зависимости от усилия нажатия на педаль газа (т.е. изменения режимов работы ДВС), поочередно открывалась первая заслонка, а затем вторая.

В середине каждого воздушного канала расположены конусообразные сужения (диффузоры). Через них проходят потоки воздуха, за счет которых топливо всасывается через жиклеры из поплавковой камеры.

Помимо этого в карбюраторе присутствуют следующие компоненты:

1. Поплавковый механизм. Он предназначен для поддержания постоянного уровня топлива в поплавковой камере.
2. Главные дозирующие системы первичной и вторичной камеры. Предназначены для приготовления и дозировки топливовоздушной смеси для работы двигателя на разных режимах.
3. Система холостого хода. Она предназначена для работы двигателя на минимальных устойчивых оборотах. Состоит из специально подобранных жиклеров и воздушных каналов.
4. Переходная система. Благодаря ей происходит плавное включение в работу вторичной камеры. Функционирует на переходном режиме между холостым ходом и высокими оборотами двигателя (когда дроссельная заслонка открыта менее чем наполовину).
5. Пусковое устройство. Предназначено для облегченного запуска мотора в холодное время года. Вытягивая тягу подсоса, мы поворачиваем воздушную заслонку в первичной камере. Тем самым, перекрывается канал и создается необходимое разрежение для переобогащения смеси. Одновременно с этим на небольшой угол приоткрывается дроссельная заслонка.
6. Ускорительный насос. Топливоподающее устройство, которое компенсирует подачу горючей смеси в цилиндры при резком открытии дросселя (когда потоки воздуха быстрее смеси).
7. Эконостат. Дозирующая система вторичной смесительной камеры. Представляет собой распылитель, через который происходит дополнительная подача топлива в камеру при полностью открытом дросселе (когда скорость потока воздуха в диффузоре максимальна). Тем самым нивелируется обеднение смеси на высоких оборотах двигателя.
8. Клапан-экономайзер (ЭПХХ). Отвечает за отключение подачи топлива в карбюратор на режиме принудительного холостого хода (ПХХ). Необходимость в нем связана с резким возрастанием CO (окисей углерода) в отработавших газах при торможении автомобиля двигателем. Что губительно влияет на работу двигателя.
9. Система принудительной вентиляции картера. Через нее токсичные газы из картера двигателя попадают не в атмосферу, а в воздушный фильтр. Оттуда они уже с очищенным воздухом попадают в карбюратор для дальнейшего смешивания с топливом. Но система не работает на холостом ходу, т.к. не хватает параметров разрежения для всасывания. Поэтому придумана дополнительная малая ветвь. Она соединяет штуцер отвода картерных газов с пространством за дросселем карбюратора, где действует максимальное разрежение.

Ниже представлена подробная схема карбюратора К-151 с обозначениями:
