Выбор и подключение антенны к автомагнитоле

FM-антенна для машины своими руками

Некоторые российские автовладельцы экономят деньги на покупке дорогостоящих антенн. К тому же есть способ самостоятельного изготовления этих устройств. Если автолюбитель имеет навыки работы с простым инструментом, то процедура изготовления не покажется сложной.

Единственный минус самостоятельного производства заключается в том, что по качеству такое устройство будет немного уступать заводскому. Однако слушать радио, смотреть TV-передачи и работать с навигационными приспособлениями вполне возможно.

Как сделать неактивную радиоантенну

Автолюбители, если они недовольны работой штатной внешней антенны, используют простую схему для создания нового устройства, принимающего сигнал. Для этого потребуются:

• проволока из меди с диаметром порядка 1,5–2,0 мм;
• винт с диаметром М5;
• гайка;
• контргайка;
• отвёртка;
• термический клей или термоусадочная трубка;
• напильник.

Технология изготовления внешней антенны самостоятельным образом основывается на последовательном выполнении следующих действий:

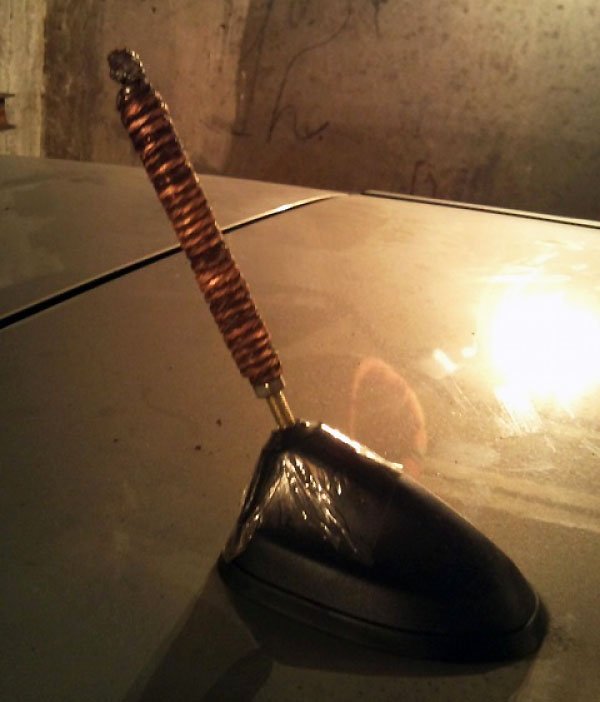

1. Берётся медная проволока, из неё скручивается спираль той длины, которая подходит для конкретного автомобиля.

Проволока аккуратно наматывается на болт и припаивается сверху

В отверстие основания вставляется заготовка, а на само основание наклеивается плёнка

После зачистки заготовки наносится слой грунта и чёрной краски, что обеспечивает привлекательный внешний вид антенны

Этот метод можно считать самым простым, так как он позволяет быстро и легко создать антенну для автомагнитолы и установить её без каких-либо сложностей. Однако такая антенна будет пассивной, поэтому для улучшения качества её сигнала может потребоваться дополнительное усиливающее устройство.

Самостоятельное изготовление активной ФМ-антенны

Такое устройство должно быть оснащено ещё и усиливающим сигнал оборудованием. При самостоятельном изготовлении внутренней антенны обычно применяется так называемая рамочная конструкция.

Установить принимающее приспособление на свой автомобиль под силу практически любому водителю

Для изготовления такого рода антенны потребуются следующие материалы и инструменты:

• медная проволока диаметром 2 мм с изоляцией;
• домашний усилитель от TV;
• паяльник;
• кусачки;
• клей;
• разъём, который подойдёт в автомагнитоле.

Технология изготовления активной антенны довольно специфична. Она должна крепиться на корпусе автомобиля

В этом случае для её подключения не так важно, какие именно штыри и проволока будут использованы. Можно даже воспользоваться старыми запчастями от приёмников. Технология изготовления основывается на следующих этапах:

Технология изготовления основывается на следующих этапах:

Базой для устройства может послужить корпус домашнего усилителя для обычной антенны.

Для того чтобы усилитель смог принимать сигнал и передавать его в автомагнитолу, потребуется припаять к нему провод, который будет подключаться к самой магнитоле.

После этого штекер антенны подключается в гнездо, а на другом конце провода монтируется разъём.

Подключение кабеля питания антенного усилителя, который в автомагнитолах называется управляющим и имеет синий цвет

Такой приёмник обычно монтируется на крыше автомобиля, так как если установить её в салоне, то устройство будет плохо принимать сигналы.

Для установки активной антенны в крыше делают два отверстия: под крепление устройства и вспомагательное

Провод от антенны до магнитолы прокладывается по периметру двери водителя, фиксируется клеем.

После крепления антенны на крыше остается проложить кабель в боковой стойке и подключить его к магнитоле

Таким способом можно быстро изготовить активную антенну, которая сможет также принимать сигналы GPS. Самостоятельное изготовление сэкономит автолюбителю солидную сумму.

Имейте ввиду

Выбор типа антенны зависит от характера ваших поездок. Если автомобиль используется в пределах городских и пригородных зон, лучше выбрать пассивную штыревую антенну средней длины, отлично работающую в условиях уверенного приема. При дальних поездках, работе в удаленных от больших городов населенных пунктах, выбирайте активную антенну. В нее встроен усилитель сигнала. Обычно такие антенны выполнены внутрисалонным исполнением для предотвращения попадания влаги внутрь антенного усилителя. Однако при въезде в город, пересечении линий электропередач такая антенна может «забиваться» внешней помехой.

Особое внимание следует уделить месту установки антенны:

При наличии штатного места крепления антенны (как правило, в передней части крыши), лучше установить антенну в имеющийся винтовой разъем, это упростит работу;
Если штатный разъем отсутствует, рекомендуется устанавливать антенну как можно ближе к центральной оси автомобиля;
Следует обратить внимание на размещение люка на крыше автомобиля, провода антенны не должны мешать движущимся механизмам;
Сигнал будет максимальным при наиболее коротком высокочастотном кабеле, не рекомендуется устанавливать антенну в задней части авто.

Наиболее частой причиной замены антенны является приобретение новой магнитолы либо установка иного приемного устройства. В этом случае для обеспечения максимально качественного приема необходимо прибегнуть к услугам специалиста.

Активная антенна имеет встроенный усилитель мощности и нуждается в подключении к источнику питания. Поэтому она устанавливается немного сложней обычной. Но если автомобиль часто эксплуатируется за городом, где сигнал радиостанций слабый, то она незаменима. Как подключить активную антенну к автомагнитоле?

Как подключить автомобильную антенну к магнитоле

Чтобы автомобильная антенна работала правильно, нужно уметь ее устанавливать и подключать. С виду эта процедура выглядит не очень сложной, но на деле могут возникнуть некоторые проблемы. Наша статья поможет вам избежать их.

Сейчас на многих автомобилях имеется штатная антенна. Она устанавливается практических на всех новых моделях, даже если автомагнитола и не входит в набор предлагаемых опций.

Но такие антенны имеют некоторые недостатки. Главная из них – помехи в эфире. Антенна может плохо ловить некоторые частоты, что выражается в посторонних шумах при прослушивании любимой радиостанции.

В таких случаях водители полностью отказываются от прослушивания радиостанций. Они обзаводятся целыми коллекциями флешек, на которых собраны любимые треки. Но даже самая лучшая музыка со временем надоедает. Тогда приходится обновлять списки любимых песен. К тому же, иногда хочется послушать живую речь или же узнать последние мировые новости.

Активная антенна может понадобиться и для другого случая. Например, для просмотра телевидения в автомобиле. Итак, вам понадобилось установить автомобильную антенну. Чтобы все получилось в лучшем виде, следует придерживаться определенного порядка действий.

Выбираем место для установки антенны

Для начала определяемся с местом, в котором будет установлена антенна. Обычно это зависит от расположения стрелок приема.

Угол или центр?

Если они расходятся по вертикальной линии, то антенна крепится в верхнем правом углу лобового стекла. Если же стрелки имеют горизонтальное расположение, то приемник необходимо установить по центру в верхней части стекла. Это расположение удобно тем, что основная часть антенны будет скрыта за зеркалом заднего вида.

Описанный вариант не подойдет в том случае, если на зеркале установлен видеорегистратор: антенна будет мешать полноценному обзору для видеосъемки.

Хотелось бы отметить еще один важный момент. Если в машине работают видеорегистратор или навигатор, то их блоки питания могут создавать сильные помехи для работы антенны. Поэтому приемник нужно установить подальше. Можете попробовать закрепить антенну на заднем стекле. Если длины кабеля не хватит, его необходимо удлинить.

Установка и подключение антенны

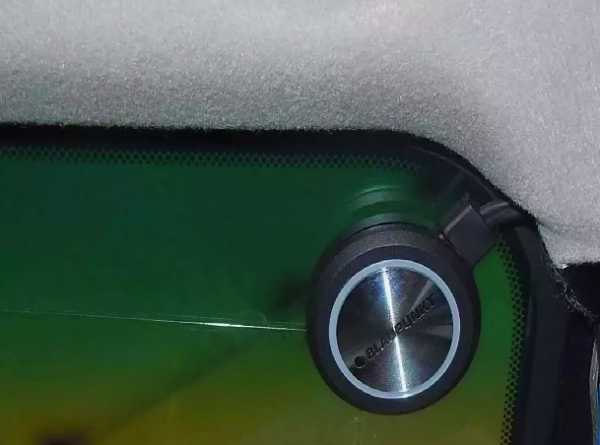

Определившись с местом, переходим к установке. Область на стекле, где будет прикреплена антенна, хорошо очищаем от пыли и тщательно обезжириваем. Для этого используются специальные спиртосодержащие средства.

Иногда очиститель для стекла уже входит в комплект с антенной. Обычно главный блок и приемные усики крепятся к стеклу на двусторонний скотч. Вам остается лишь удалить защитную пленку и приклеить конструкцию на стекло в нужном месте. Для лучшего эффекта прижмите антенну на несколько секунд. Это исключит отклеивание скотча в дальнейшем.

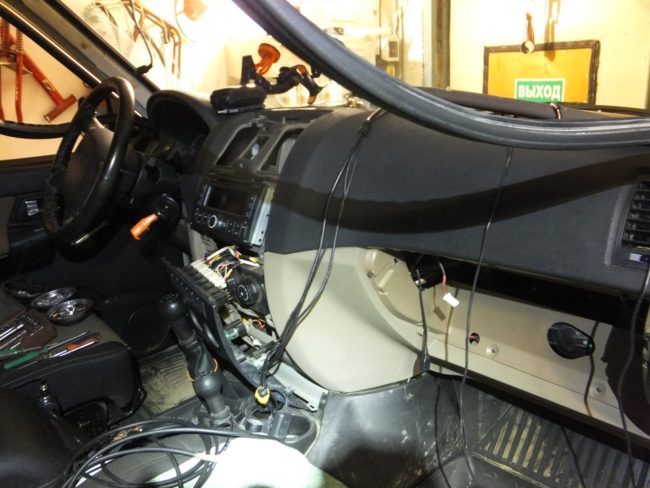

Затем наступает черед прокладки проводов. Обычно их ведут по стойке лобового стекла вниз к магнитоле. Если антенна расположена на заднем стекле, то провод можно спрятать под обшивкой крыши.

Назначение проводов

Теперь разбираемся с назначением проводом. Стандартный кабель имеет три отдельных провода.

1. Первый – «масса». Он отвечает за заземление антенны, что уменьшает её чувствительность к посторонним помехам. «Масса» должна иметь хороший контакт с любым металлическим элементом кузова.
2. Второй провод – силовой. Он служит для электрического питания главного блока антенны и подключается к магнитоле.
3. Последний провод условно называют контактным. По нему идет передача приемного сигнала. Он также подключается к автомагнитоле через специальный вход для антенны.

Все три провода могут быть объединены в один или же тянуться по отдельности.

Обычно в современных моделях кабель контактов и питания соединены в одну жилу. На магнитоле для нее имеется единый разъем. При этом заземлением служит корпус магнитофона.

Приведенная схема подключения подойдет для любых типов антенн без исключения.

Теперь немного о производителях. Как ни странно, среди отечественных вариантов имеются весьма достойные. Например, хорошо зарекомендовали себя приемники фирмы «Триада». По качеству сигнала и сроку службы они ничем не уступают антеннам фирмы «Bosch» или «Pulsar».

Всем устойчивого и чистого сигнала!

Настройка работы и подключение

После установки GPS-антенны необходимо выполнить подключение и настройку прибора. Подсоединяет связи с внешними источниками и управлением провод с маркировочным кодом AMP-CON. Кабель серого цвета с буквенным значением BRAKE регулирует отсоединение от просмотра ТВ- и ДВД-программ при движении машины.

Работы по настройке можно своими руками сделать по инструкции от производителя, в которой зафиксирована программная поддержка модели (OZI, Навител, IGO). Необходимые программы записываются на карте SD. Для системы IGO8 требуется установка разрешения для магнитолы не менее 480х234 px.

Затем карта вставляется в устройство, в основном меню GPS выбирается раздел «Опции». В настройках подбирается необходимая программа, указывается путь к карте SD, включается навигационная программа. После тестирования настроек и функционирования прибора устройство определит расположение по географическим координатам, позволит подключать радио либо видео

Инструкция по сборке

Сделать собственными руками можно как неактивные, так и активные (с усилителем) устройства. Технология производства состоит из нескольких этапов:

• подготовки необходимых инструментов;
• непосредственной сборки;
• крепления к машинному корпусу;
• подключения.

Сборка разных по назначению типов антенн для магнитолы своими руками существенно отличается даже подборкой необходимых инструментов.

Производство неактивной установки

Пассивные антенны без усилителя считаются довольно простыми по своей конструкции. Чтобы создать такое устройство, потребуется:

• проволока из меди (диаметр от 1,5−2 мм);
• качественная гайка;
• хороший напильник;
• отвертка;
• термический клей (можно заменить термоусадочной трубкой);
• винт (диаметр М5);
• контргайка.

Сборку проводят поэтапно. Для этого:

1. Берут медную проволоку, скручивают ее по длине, подходящей для конкретного автомобиля.
2. Полученную спираль насаживают на винт М5, закрепляя гайкой и контргайкой одинакового размера (сверху припаивают). Обрабатывают конструкцию термическим клеем, или обматывают, используя термоусадочную трубку.
3. Поверхность отшлифовывают напильником. Эту процедуру делают при условии, что спираль обрабатывалась клеем (только после полного высыхания вещества).
4. Устанавливают самодельную антенну. Спиральную заготовку вставляют в сделанное отверстие (в основании), подключают провода.

Для придания эстетичного вида установке на нее наклеивают пленку, обрабатывают грунтовкой, красят. Пассивное устройство готово.

Создание активного вида приборов

Особенность этой техники — наличие оборудования, которое усиливает прием сигналов. При создании внутренних активных установок используют рамочные конструкции. Для этого требуются такие инструменты:

• проволоку из меди, обязательно с изоляцией (диаметр — 2 мм);
• домашний усилитель (подойдет телевизионное устройство);
• качественный паяльник;
• разъем, который подходит для магнитолы;
• хорошие кусачки;
• клей.

В качестве базовой основы для прибора часто используют корпус усилителя, предназначенный для обычной домашней антенны. Припаивают к нему провод, который, в свою очередь, будет подключаться к магнитоле. Это необходимо для того, чтобы усилитель принимал и передавал сигналы.

К гнезду подключают штекер антенны, с другого конца провода монтируют разъем. Кабель питания для усилителя в автомагнитолах считается управляющим, окрашен он в синий цвет.

Приемник активного типа монтируют на крыше машины, чтобы хорошо принимались сигналы. Для этого в корпусе сверлят два отверстия — монтирующее и вспомогательное. Антенный провод прокладывают по периметру водительской двери, фиксируя клеем. После установки на крыше машины крепят в стойке (боковой) кабель, аккуратно подсоединяют его к автомагнитоле.

Особенности монтажа и подключения

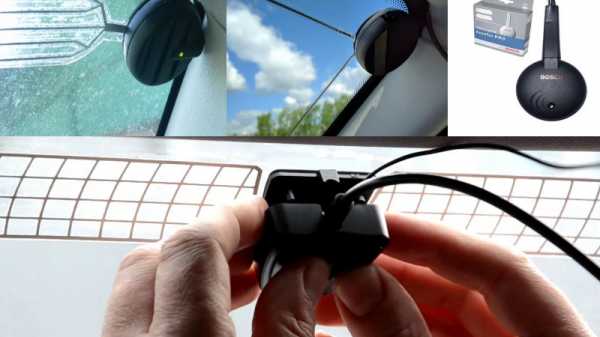

Традиционно активные типы антенн для магнитол устанавливают на лобовых стеклах в верхних правых углах либо за зеркалами заднего вида. Пассивные установки для приема сигналов ставят на корпуса машин, обычно крепят на крышах.

Любую антенну монтируют только на чистую поверхность. Для установки используют клей или малярный скотч, болты, гайки, контргайки для заземления, подходящую по размеру диаметра антенного провода дрель. Место монтирования обязательно обезжиривают специальным очистителем.

Фиксируют приборы клеем или малярным скотчем. После монтажа от антенны к магнитоле прокладывают провода. Это делается либо по периметру автомобильных дверей или окон, либо непосредственно по салону через специальные отверстия.

В конструкции обыкновенной автомобильной антенны есть три провода:

1. Первый используют для заземления прибора. Он присоединяется к креплению из металла на кузове. Фиксируют провод с помощью болта, крепкой гайки и контргайки.
2. Второй используют для питания устройства. Его подсоединяют к идущему от магнитолы проводу.
3. Третий — контактный, подключают его в специально предназначенный разъем.

Чаще всего второй провод объединен с третьим, подключая питание, активируют контактную функцию, антенна начинает принимать сигнал.

Что это за услуга?

От выбора типа автомобильной антенны, места ее установки, соблюдения правил подключения во многом зависит качество приема сигнала. Антенны классифицируются:

• радио-, телевизионные антенны, антенны связи;
• пассивные и активные;
• наружные и внутренние.

В некоторых моделях автомобилей (сейчас крайне редко) применяются выдвижные антенны. В большинстве случаев автолюбители приобретают стандартный комплект для установки антенны: непосредственно антенный модуль, крепеж, высокочастотный экранированный сигнальный кабель, разъем. Чтобы качественно установить антенну, необходимо правильно выбрать место установки, произвести подключение высокочастотного кабеля в точном соответствии с инструкцией, осуществить надежное соединение с приемником сигнала.

Квалифицированная установка антенны на автомобиль обеспечивает ее безотказное функционирование и безупречную работу приемники. Работы осуществляются в удобном для клиента месте, куда он вызывает мастера по телефону. Данная услуга предусматривает выполнение ряда операций:

1. Подготовка изделия и автомобиля к монтажу устройства.
2. Инсталляция антенны в строгом соответствии с инструкцией.
3. Прокладка кабеля и подключение изделия к приемнику и при необходимости к бортовой сети.
4. Проверка работоспособности устройства.

Процесс установки антенны автомобильной зависит от ее типа: внутренняя или наружная, а также особенностей конструкции транспортного средства. Наши мастера имеют необходимый навык инсталляции и коммутации обоих видов устройств отечественных и иностранных производителей.

Монтаж и подключение внутренней активной антенны

Изделия такого рода пользуются популярностью у автолюбителей и отличаются достаточно высокой чувствительностью. При установке внутрисалонных активных антенн мастер выполняет следующие действия:

• Осматривает изделие и автомобиль и согласует с заказчиком место монтажа на лобовом стекле.
• Производит разметку и подготовку поверхности к установке антенны.
• Наклеивает устройство и осуществляет прокладку кабеля к приемнику.
• Осуществляет подключение устройства и проверку его функционирования.

На современных машинах помимо радиоприемников и телевизоров широко используются навигаторы разных стандартов. Наши специалисты точно знают, куда установить GPS антенну в авто, для обеспечения устойчивой работы прибора. Монтаж осуществляется в соответствии с рекомендациями производителя.

Инсталляция наружной антенны

Внешние устройства, обеспечивающие работу радио и телевизионных приемников, обладают лучшей чувствительностью, нежели внутрисалонные. Мастер сервиса «Мой Механик» может дать квалифицированную консультацию как установить врезную антенну на авто и правильно ее подключить. Последовательность монтажа устройства такая:

• Определение места установки и согласование его с заказчиком.
• Выполнение подготовительных операций.
• Собственно установка антенны.
• Подключение ее к приемнику и проверка функционирования.

Сотрудничество с нашей компанией обеспечивает правильность инсталляции антенн разных систем с сохранением гарантийных обязательств.

Подключение к магнитоле

Установленное оборудование для приема радиоволн требуется правильно подключить к головному устройству. От корректности монтажа зависит чувствительность радиоприемника и качество воспроизведения. При движении возникает вибрация штекера автомобильной антенны в посадочном гнезде.

При неплотной установке возникают перебои приема сигналов, которые приводят к провалам в приеме радиостанции или появлению шумов или помех.

Наружной

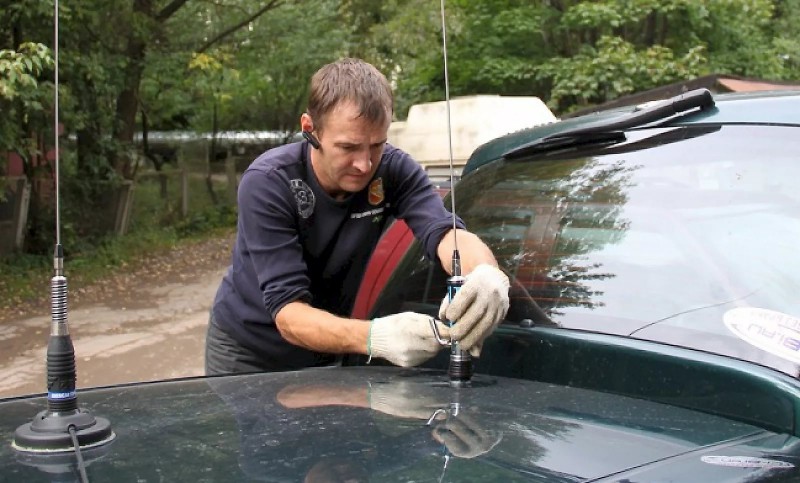

Для установки внешней антенны используется фиксация через отверстие или на магнит. Кабель от оборудования с магнитной опорой пропускается в салон через дверные уплотнители. Из-за этого изоляция шнура перетирается, что приводит к появлению помех. Кроме того, деформированный уплотнитель пропускает воду в салон транспортного средства.

Для установки антенны на крыше требуется просверлить крепежное отверстие и канал для ввода в салон коммутационного жгута. Соединительный кабель должен быть экранированным с расчетным сопротивлением 75 Ом. Для размещения оборудования на крыше потребуется демонтировать часть накладок, расположенных на стойках, а затем немного отодвинуть цельноформованную обшивку потолка. Элемент снимается аккуратно, поскольку деформация будет различима на ровной поверхности панели.

После сверления отверстий требуется нанести защитную мастику, которая снизит риск возникновения коррозии. Корпус антенны монтируется на крыше через резиновую прокладку, дополнительно смазанную герметиком для наружных работ.

Сигнальный кабель крепится к активному элементу через набор пластин, изготовленных из меди и фторопласта.

На части автомобилей предусмотрены отверстия под крепление штыря обычной пассивной антенны на крыше или крыле, закрытое пластиковой или резиновой заглушкой.

На части автомобилей придется протянуть дополнительный кабель, соединяющий выход антенны с магнитолой. Шнур протягивается под элементами отделки интерьера и под ковровым покрытием, уложенным на пол. После этого требуется установить антенну, которая крепится штатной гайкой.

Внутренней

Если владельцу автомобиля не хочется резать кузов или он не имеет должных навыков, то допускается установка антенны для автомагнитолы в салоне транспортного средства. Устройство размещается на панели приборов или задней полке. Затем требуется проложить соединительный кабель и подсоединить разъем антенны к штекеру головного устройства. Недостатком использования пассивного внутреннего приемного устройства являются помехи и малый радиус приема радиостанций.

Для улучшения качества приема используется отдельный усилитель сигнала, который врезается в соединительный кабель. Электрическая схема подключения устройства включает в себя положительный и отрицательный провода. Минусовой сигнал поступает от кузова автомашины или металлического силового каркаса панели приборов. Плюсовой кабель подсоединяется к ближайшему переключателю. Но при выключенном зажигании антенна не работает, поэтому рекомендуется коммутировать провод напрямую к штекеру магнитолы.

Активной

Перед тем как подключить активную антенну, требуется выбрать место крепления корпуса на предварительно обезжиренной поверхности ветрового стекла. Усы растягиваются вдоль верхней и боковой кромок, что обеспечивает сохранение обзора для водителя. Фиксация элементов производится штатным клеевым слоем (защищенным прозрачной пленкой) или кусочками двустороннего скотча. Также возможно размещение штыря антенны на металлической панели крыши. В этом случае качество приема ухудшается, поскольку кузов является дополнительным экраном для радиоволн.

Для подачи напряжения к усилителю используется штекер питания на магнитолу, в котором имеется отдельный шнур с изоляцией синего цвета. Соответствующий провод протягивается внутри панели приборов, соединение производится пайкой с последующей защитой места стыка изоляционной лентой.

Отрицательный провод, покрытый изоляцией черного цвета, устанавливается на кузов автомобиля.

Если головное устройство не оснащено отдельным выходом питания, то допускается коммутация устройства к разъемам ламп подсветки кнопок или переключателей, расположенных на панели приборов. Цепь рекомендуется защитить штатным или дополнительным предохранителем.

FM-антенна для машины своими руками

Некоторые российские автовладельцы экономят деньги на покупке дорогостоящих антенн. К тому же есть способ самостоятельного изготовления этих устройств. Если автолюбитель имеет навыки работы с простым инструментом, то процедура изготовления не покажется сложной.

Единственный минус самостоятельного производства заключается в том, что по качеству такое устройство будет немного уступать заводскому. Однако слушать радио, смотреть TV-передачи и работать с навигационными приспособлениями вполне возможно.

Как сделать неактивную радиоантенну

Автолюбители, если они недовольны работой штатной внешней антенны, используют простую схему для создания нового устройства, принимающего сигнал. Для этого потребуются:

• проволока из меди с диаметром порядка 1,5–2,0 мм;
• винт с диаметром М5;
• гайка;
• контргайка;
• отвёртка;
• термический клей или термоусадочная трубка;
• напильник.

Технология изготовления внешней антенны самостоятельным образом основывается на последовательном выполнении следующих действий:

1. Берётся медная проволока, из неё скручивается спираль той длины, которая подходит для конкретного автомобиля.

Проволока аккуратно наматывается на болт и припаивается сверху

В отверстие основания вставляется заготовка, а на само основание наклеивается плёнка

После зачистки заготовки наносится слой грунта и чёрной краски, что обеспечивает привлекательный внешний вид антенны

Этот метод можно считать самым простым, так как он позволяет быстро и легко создать антенну для автомагнитолы и установить её без каких-либо сложностей. Однако такая антенна будет пассивной, поэтому для улучшения качества её сигнала может потребоваться дополнительное усиливающее устройство.

Самостоятельное изготовление активной ФМ-антенны

Такое устройство должно быть оснащено ещё и усиливающим сигнал оборудованием. При самостоятельном изготовлении внутренней антенны обычно применяется так называемая рамочная конструкция.

Установить принимающее приспособление на свой автомобиль под силу практически любому водителю

Для изготовления такого рода антенны потребуются следующие материалы и инструменты:

• медная проволока диаметром 2 мм с изоляцией;
• домашний усилитель от TV;
• паяльник;
• кусачки;
• клей;
• разъём, который подойдёт в автомагнитоле.

Технология изготовления активной антенны довольно специфична. Она должна крепиться на корпусе автомобиля

В этом случае для её подключения не так важно, какие именно штыри и проволока будут использованы. Можно даже воспользоваться старыми запчастями от приёмников

Технология изготовления основывается на следующих этапах:

Базой для устройства может послужить корпус домашнего усилителя для обычной антенны.

Для того чтобы усилитель смог принимать сигнал и передавать его в автомагнитолу, потребуется припаять к нему провод, который будет подключаться к самой магнитоле.

После этого штекер антенны подключается в гнездо, а на другом конце провода монтируется разъём.

Подключение кабеля питания антенного усилителя, который в автомагнитолах называется управляющим и имеет синий цвет

Такой приёмник обычно монтируется на крыше автомобиля, так как если установить её в салоне, то устройство будет плохо принимать сигналы.

Для установки активной антенны в крыше делают два отверстия: под крепление устройства и вспомагательное

Провод от антенны до магнитолы прокладывается по периметру двери водителя, фиксируется клеем.

После крепления антенны на крыше остается проложить кабель в боковой стойке и подключить его к магнитоле

Таким способом можно быстро изготовить активную антенну, которая сможет также принимать сигналы GPS. Самостоятельное изготовление сэкономит автолюбителю солидную сумму.

Обзор производителей

На рынке представлено довольно много производителей ТВ-антенн для автомобиля. Причем как зарубежных, так и отечественных. Ниже мы представим несколько наиболее распространенных и надежных моделей от различных производителей разной ценовой категории:

1. Prology TVA-400. Отличный бюджетный вариант для автолюбителей, не готовых тратить большие суммы на телевизионное оборудование для своего авто. Имеет встроенный усилитель, соответственно не требует никаких дополнительных устройств, кроме самого ТВ-приемника. Размещение – внешнее. Недостаток – непрозрачная конструкция. Советуем крепить эту антенну на заднее стекло, чтобы не ограничивать обзор водителя. Можно приобрести за 1700 рублей.
2. Calearo ANT 77 27 085 – активная автомобильная ТВ-антенна с внешним типом размещения. Частота приема позволяет принимать не только ТВ, но и Радио и GPS сигналы. Страна производитель – Италия. Качество – соответственное. В стоимость входит кабель длиной 5 метров. Стоимость – около 14 000 рублей.
3. Calearo ANT 71 37 122 – автомобильная антенна для цифрового ТВ DVD T2. Замечательный вариант средней ценовой категории. Является активной, размещается внутри салона машины. Преимуществом является возможность приема как аналогового, так и цифрового сигналов. Имеет самоклеящуюся основу, практически незаметна.

Как выбрать ТВ-антенну

ТВ-антенна для авто является техническим устройством, уверенность приема которого напрямую зависит от качества его сборки, материалов, использованных в его изготовлении, а также от наличия дополнительных устройств, улучшающих прием (например, частотный фильтр питания антенны, усилитель сигнала и пр.).

Соответственно, качество данного устройства напрямую зависит от его стоимости. Все упирается в сумму, которую человек готов потратить, поэтому финальное решение о выборе остается за автовладельцем.

На рынке присутствует большое количество производителей антенн

Типы антенных усилителей для автомобиля

Перед его приобретением необходимо определиться с типом устройства. Большинство продавцов не допускают обмена электронных средств. Они считают (и отчасти это резонно), что устройство может придти в негодность в результате его неграмотного подключения.

Автомобильных антенных усилителей на отечественном рынке немного, поэтому в первую очередь следует определиться с параметрами устройства, которые оптимально подойдут к вашему мультимедийному устройству, условиям эксплуатации автомобиля.

Антенные усилители различаются по способам организации питания:

• с отдельной шиной питания;
• с питанием гальванической развязкой по сигнальной шине.

Классические усилители с отдельным положительным проводом питания просты по подключению, подойдут к любому типу автомагнитол, но требуют отдельного провода для подключения помимо сигнального кабеля. Это не всегда удобно, особенно,  когда устройство установлено далеко от места, где можно подключить питание.

Усилители с питанием гальванической развязкой по сигнальному кабелю не требуют дополнительного провода. В современных головных устройствах предусмотрена подача напряжения питания по сигнальному кабелю. При подключении усилителя необходимо покопаться в настройках магнитолы. Если такой опции не предусмотрено, придется устанавливать дополнительный блок развязки возле магнитолы самостоятельно. Это не так сложно.

По полосе приема усилители разделяются на:

• широкополосные;
• узкополосные.

Широкополосные антенные усилители устанавливались на старые автомагнитолы, где требовалось усиливать сигнал радиовещательных станций в средневолновом, коротковолновом и FM диапазоне. В настоящее время, когда большинство каналов вещания сосредоточено в FM-диапазоне, нет необходимости усиливать ненужные каналы, уменьшая помехозащищенность усилителя. В этом плане рекомендуется устанавливать более узкополосные устройства — лишь с теми частотами, которые планируются использоваться для приема.

Коэффициент усиления устройства находится в пределах от 10 до 30 дБ. Есть усилители и бОльшим коэффициентом. Не всегда следует выбирать устройства с данным максимальным параметром.

Если сигнал приема будет мощным, он может «забить» канал усиления, приемник вообще «заткнется». С таким эффектом многие автолюбители сталкиваются, проезжая под линиями высоковольтного электроснабжения, питания электротранспорта. При движении в условиях конгломератов и удаленности до 100 километров от них достаточно усилителя с показателем 10 – 15 дБ.

По типу антенного устройства они разделяются:

• для подключения к штыревым антеннам (обычным);
• для подключения к дипольным (телевизионным, направленным) антеннам.

Второй тип усилителя имеет встроенную схему согласования, предназначен для подключения к специальным автомобильным антеннам.

По производителю электронные  устройства обычно разделяют на:

• отечественные;
• «сомнительного» производства.

Если первый тип вполне предсказуем, то насчет второго трудно предсказать, пока его не вскроешь. Для примера можно заглянуть внутрь двух идентичных снаружи зарубежных устройств:

Как говорится — без комментариев…
