Шунты для амперметра: подключение, применение и изготовление

Приборы для измерения силы тока

Амперметр – это устройство для определения силы как постоянного, так и переменного тока в электрической цепи. Исходя из предназначения приборов для определенных величин тока, различают амперметры, миллиамперметры и микроамперметры.

В зависимости от принципа действия и особенностей применения, различают следующие виды амперметров. Рассмотрим детально их специфику и основные параметры:

аналоговые амперметры, в которых предусмотрена магнитоэлектрическая система. Они производятся на базе катушки из тонкой проволоки, вращающейся между магнитными полюсами. В процессе прохода тока через катушку она фиксируется под воздействием вращающего момента, значение которого пропорционально величине тока. В устройстве предусмотрена специальная пружина, которая препятствует повороту катушки, а упругость пружины пропорциональна углу вращения. При установлении баланса данные моменты выравниваются, а стрелка устанавливается на значении, пропорциональном величине тока на данный момент.

Преимуществом аналоговых приборов является то, что нет необходимости в обеспечении независимого питания для определения результата, поскольку в процессе измерения используется питание непосредственно электроцепи, которая замеряется. Также плюсом выступает повышенная чувствительность. Среди минусов следует назвать длительное время для фиксации стрелки в устойчивом положении.

электромагнитные – разработаны в виде механизмов с зафиксированной катушкой, по которой проходит ток. Также предусмотрено несколько сердечников на оси. Приборы предназначены для фиксации измерительными щупами постоянного тока. Элементами устройств являются измеритель и шкала с промаркированными делениями.

Несомненными плюсами такого типа приборов является возможность измерения силы переменного и постоянного тока, а также удобство использования. Недостатками считаются низкая чувствительность, вследствие чего они используются в сферах, где нет необходимости в сверхточных показателях;

• электродинамические приборы – их принцип действия базируется на взаимодействии магнитных полей напряжения, протекающего по зафиксированной и вращающейся катушками. В устройствах применяется одновременное и попеременное включение катушек, использоваться прибор может при повышенных частотах до 200 Гц. Приборы обладают чувствительностью к посторонним магнитным полям, поэтому измерения не отличаются высокой точностью, причем замеры рекомендуется проводить в отдалении от прочих источников магнитного поля;
• ферродинамические – являются одними из наиболее современных и используемых типов амперметров, поскольку практически не реагируют на прочие магнитные поля и отличаются прочностью. Элементами устройства выступают замкнутый магнитопроводник из ферромагнитного материала, сердечник в основании и зафиксированная катушка. Основная сфера использования приборов такого вида – оборона и комплексы обеспечения безопасности, поскольку они обеспечивают высокую точность полученного результата измерений;
• цифровые амперметры – современные модернизированные устройства, имеющие высокую популярность благодаря удобству использования и точности показателей. Благодаря устойчивости цифрового мультиметра к внешним условиям, температуре и изменениям давления, его можно использовать в условиях вибрации и тряски. Также они подлежат использованию в горизонтальном и вертикальном положениях, что не отражается на точности результата.

Watch this video on YouTube

Полученные данные в цифровом виде позволяют отслеживать и контролировать показатели автоматически даже при отсутствии оператора.

Разбираясь в вопросе, для чего нужен прибор амперметр, следует отметить, что его ключевой и единственной функцией является измерение силы постоянного и переменного тока на конкретном участке электрической цепи. На основании полученных данных можно делать научные выводы, а на практике приборы применяются для повышения эффективности и производительности различных устройств на основании полученных данных.

Амперметры широко используются на промышленных предприятиях, осуществляющих выработку и распределение электро- и тепловой энергии

Также предназначение прибора немаловажно в сферах:

• электролаборатории;
• автомобилестроительная отрасль;
• точные науки;
• строительная сфера.

Также приборы широко используются в быту. К примеру, специалисты, занимающиеся ремонтом автомобилей, замеряют при помощи амперметра значения электропотребления различных устройств.

Применяемость

Тракторы Т-150 К, 158, ДТ-175С, 75 У, Т-130 МГ, ПАЗ-672, ГАЗ-71, 66-01, УАЗ-469РХ, УРАЛ-479

Установка Амперметра

На большинстве автомобилей для контроля за работой системы электроснабжения используется только контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром

и вольтметром.

Амперметр

обычно подключается в разрыв провода идущего от генератора к аккумулятору. Например на Вазовских машинах между выводам «В+» генератора и «+» аккумуляторной батареи. ПодключениеАмперметра должно производиться проводом подходящего сечения. Так напримерамперметр АП-111 необходимо подсоединять проводом сечением не менее 20кв, в противном случае провод будет греться. СамАмперметр в процессе работы тоже может немного нагреваться, т.к. внутри него установлен шунт, на котором, при большом токе тоже выделяется тепло, это не является неисправностью.

Вольтметр подключется гораздо проще, в любом месте где есть «+». Соответственно один контакт подключается к корпусу другой удобнее подключить к клемме замка зажигания где появляется «+» при включении зажигания. На рисунке показана типичная принципиальная схема подключения Амперметра

и вольтметра

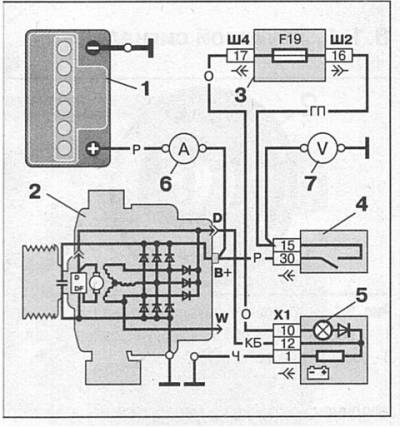

Схема подключения амперметpa

и вольтметpa:

1 — аккумуляторная батарея

2 — генератор

3 — монтажный блок

4 — выключатель зажигания

5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов

6 — амперметр

Правила того, как подключить амперметр, следует знать каждому. Так, например, подобные знания нередко используются при составлении заданий экспериментальных туров олимпиад школьников или же лабораторных работ.

Начнем с принципа работы амперметра. То, что он измеряет силу тока, очевидно просто из названия. Это происходит следующим образом: электрический ток, двигающийся по цепи, проходит и по прибору. При этом создается вращающий момент, который становится причиной отклонения динамической (подвижной) части на некоторый угол. Подобное отклонение прямо пропорционально силе тока. Далее это отображается визуально, например, движением стрелки или выводом числа.

Вспомним понятия параллельного и последовательного подключения. Если нужно измерить силу тока на каком-нибудь приемнике, то значение ее должно совпадать с тем, что проходит через амперметр. Это характерно конкретно для последовательного соединения.

Однако способ присоединения – не единственное важное условие того, как подключить амперметр. Не меньшее значение имеет сопротивление амперметра. Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится

Если оно вдруг окажется выше, чем сопротивление приемника, при подключении прибора система работы цепи нарушится, и значение тока, действующего на приемник, изменится.

При подключении в разрыв не имеет значения, подключать «плюсом» к источнику питания или прибору. Главное, чтобы последовательно, а не параллельно.

Видов амперметров существует несколько. Среди них аналоговый и цифровой. С из помощью можно измерять и постоянный, и переменный ток. Однако для любого их них правила подключения амперметра сохраняются без изменений. Стоит только проверить, какой ток измеряет конкретный прибор. Это указано на самом устройстве. Если ток постоянный, указано «=», если переменный – «~». Это необходимо сделать обязательно, в противном случае амперметр работать не будет.

Кроме того, при работе с электричеством надо следовать правилам безопасности. При контакте с оголенными проводами и небрежном отношении есть вероятность если получить не электрический ожог, то весьма неприятные ощущения. Особенно это касается реальных установок, потому что в школьной лаборатории, как правило, цепь работает от батарейки, и сила тока не слишком высокая.

Таким образом, характерной особенностью амперметра является его последовательное подключение. Это ограничивает количество способов, как подключить амперметр.

Что такое амперметр, его виды

Как показано на рисунке, прибор включают последовательно в цепь, по которой идет электрический ток. Чтобы минимизировать влияние на реальные физические процессы, необходимо уменьшить внутреннее сопротивление амперметра. Для снятия показаний пригодится крупная шкала. При выборе подходящего оборудования также учитывают следующие факторы:

• цифровой индикатор упрощает процесс измерений;
• работать с малыми и сильными токами проще с применением разделения на несколько диапазонов;
• при неблагоприятных внешних условиях (влажность, вибрации) следует учитывать соответствующую защищенность прибора.

Магнитоэлектрические

Измерительный блок приборов данной категории состоит из двух основных компонентов. Между полюсами постоянного магнита размещают индукционную катушку. При прохождении через обмотки тока она поворачивается. Присоединив стрелку и шкалу, фиксируют эти движения для получения результатов измерений. Встроенными пружинами ограничивают амплитуду отклонений, возвращают движущиеся компоненты в исходное положение. Встроенным поводком регулируют натяжение. Грузиками компенсируют силу тяжести.

Устройство и принцип действия магнитоэлектрического прибора

На двух схемах цифрой 1 обозначен источник поля, которое поворачивает катушку (3), жестко закрепленную на центральной оси. Устройство начинает функционировать, когда по цепи проходит ток. Спиральная пружина (4) корректирует движения. В первом варианте установлен ограничитель (2), предотвращающий повреждение стрелки.

Преимуществами такого инженерного решения являются:

• высокая точность;
• хорошая чувствительность;
• отсутствие дополнительных источников питания;
• демократичная стоимость.

На заметку. Главный недостаток – механические части. Сложность конструкции подразумевает ухудшение надежности. Следует помнить о негативном влиянии ударов и других внешних воздействий. Такой прибор подходит для измерения постоянного тока.

Электромагнитные

Вряд ли обычному пользователю придется ремонтировать сложные устройства. Поэтому далее подробно рассмотрены выбор и подключение амперметра. Электромагнитные приборы универсальны. Они подходят для измерения постоянного и переменного тока. Чувствительность в данном случае несколько ниже, по сравнению с предыдущим примером. Однако в некоторых ситуациях ее вполне достаточно.

Термоэлектрические

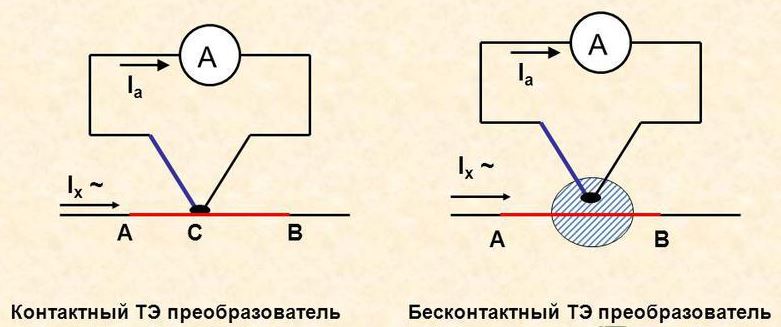

Приборы этой категории выполняют измерения по косвенной методике. С помощью термопары или аналогичного устройства происходит преобразование переменного тока в постоянный. Его значение контролируют включением в дополнительную цепь магнитоэлектрического или другого амперметра. В контактном исполнении обеспечивается повышенная чувствительность. Чтобы исключить гальваническую связь, датчик помещают в слой из нейтрального материала (стекла, полимера).

Электродинамические

В этом варианте устанавливают рядом две катушки. Через одну, подсоединенную к индикаторному устройству, пропускают ток. Вторая – фиксируется неподвижно. Такая схема отличается повышенной чувствительностью. Даже слабые магнитные поля оказывают на движущийся элемент достаточно сильные воздействия. Чтобы получить точные измерения, максимально удаляют прибор от источников помех, применяют экранировку.

Ферродинамические

Особенным элементом устройства является проводник с ферритовыми свойствами. Высокая напряженность поля в рабочей зоне существенно уменьшает внешние паразитные воздействия. Такие приборы даже без специальной экранировки можно подключать в цепь около силовых линий электропередач.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › установка вольтметра совместно с амперметром на автомобили ВАЗ

данная тема подготовлена по материалам журналов «за рулём» и немного мной подредактирована. подготовил и выкладываю эту тему по просьбам некоторых Драйвовцев (кто просил уже не помню, долго видно подготавливал)

На большинстве автомобилей ВАЗ для контроля за работой системы электроснабжения используется контрольная лампа заряда, которая не контролирует состояние аккумуляторной батареи, зарядный ток, величину напряжения в бортовой сети и, кроме того, не позволяет определять ряд неисправностей в цепях. Полную информацию о работе генератора и аккумуляторной батареи можно получить, если оснастить автомобиль амперметром и вольтметром. Амперметр можно подключить к выводам «В+» генератора и «+» аккумуляторной батареи, а вольтметр к выводу «15» выключателя зажигания и «массе».Амперметр должен иметь двустороннюю шкалу «30 … 0 … 30» А. Можно использовать амперметры электромагнитной или магнитоэлектрической системы как применяемые на автомобилях. так и выпускаемые промышленностью для других целей (например, амперметры типа М2001 и М4233).Вольтметр должен быть магнитоэлектрической системы с пределами измерений 0 … 20 В. Может применяться автомобильный вольтметр либо вольтметр общего назначения (например, М2001, М4231.27 или М423133).Сочетание амперметра и вольтметра дает возможность определить практически любую неисправность в системе электроснабжения. Если при включении зажигания и потребителей (например, дальнего света фар) амперметр ничего не показывает или показывает бросок разрядного тока, то неисправность (обрыв или короткое замыкание) находится, скорее всего, в цепях, соединяющих батарею и потребитель.После пуска двигателя амперметр характеризует режим зарядки батареи и работу генератора. Если при пуске двигателя стрелка амперметра медленно отклоняется в сторону зарядки, возможно, что проскальзывает при водной ремень генератора. Дрожание стрелки амперметра свидетельствует о том, что, вероятно, в генераторе загрязнены контактные кольца или изношены щетки.Вольтметр при работе двигателя характеризует исправность генераторной установки. Если показания вольтметра малы, это значит, что разрегулирован регулятор напряжения или есть неисправность в генераторе. Высокое напряжение, показываемое вольтметром, свидетельствует о том, что неправильно отрегулирован регулятор напряжения или же нарушены соединения в цепи генератор — регулятор напряжения.

Схема подключения амперметpa и вольтметpa: 1 — аккумуляторная батарея; 2 — генератор; 3 — монтажный блок; 4 — выключатель зажигания; 5 — контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 6 — амперметр; 7 — вольтметр

почти четыре года назад

Амперметр подключается к электрической цепи последовательно

То есть у нас есть провод, по нему течет электрический ток от источника этого самого тока к потребителю, которым может выступать электрический прибор.

Чтобы измерить ток амперметром, нам необходимо обесточить (отключить) источник питания. Затем необходимо разорвать цепь – в прямом и переносном смысле. Грубо говоря, разрезать провод.

Теперь у нас получится два провода. Берем амперметр, подключаем к прибору две половины разрезанного провода. Нужно учесть тот факт, что ток, протекающий в цепи должен быть меньше максимально измеряемого тока прибора. Максимально измеряемый ток прибора должен быть написан на самом приборе или в документации к нему.

Максимальный ток в цепи можно рассчитать, зная напряжение, нагрузку и сечение провода. Провода должны быть изолированы (покрыты изоляцией), а на концах зачищены.

После того, как провода подключены и надежно закреплены в амперметре, можно включать питание и прибор покажет величину тока в цепи, который и пройдет через амперметр.

Но так никто не делает, потому что разрезанные провода до добра не доводят.

У амперметра малое внутреннее сопротивление, это сделано для того, чтобы оно минимально влияло на величину измеряемого тока.
При подключении амперметра в цепь переменного тока не имеет значения, куда подключать прибор.

При подключении амперметра в цепь постоянного тока, если стрелка будет отклоняться в другую сторону, или же будет показывать ноль – следует поменять полярность, поменять провода местами.

Подключение амперметра через шунт

Если ток в цепи окажется больше, чем ток прибора, то можно рассчитать и использовать шунт для измерения тока большей величины. В этом случае цепь разделится на две ветви. У одной будет малое сопротивление амперметра, а у второй большое сопротивление подобранного шунта. Большой ток разделится пропорционально сопротивлениям и по амперметру пройдет малый ток, по шунту – большой. (Более подробно об этом явлении).

Измерение тока амперметром через трансформатор тока или клещи

Бывают случаи, когда надо замерить ток в кабеле, на шине… изолированной шине. Шина – это медная полоса определенного сечения, по которой протекает ток, не автомобильное колесо…

Разрезать кабель или шину бывает накладно, да и бессмысленно. В этом случае можно воспользоваться измерительными клещами или трансформатором тока.

Трансформатор тока имеет две обмотки – высшую и низшую, которые не связаны между собой. Ток приходит на высшую, затем создается ЭДС (более подробно про принцип действия ТТ) и во вторичной обмотке протекает ток, пропорциональный числу витков обмоток. Так вот, если есть необходимость замерить ток, то на кабель вешают «бублик», он же – ТТ. А уже к трансформатору тока присоединяют амперметр. Тут главное правильно быть проинструктированным и не наделать дел. Получается мы снимаем ток амперметром со вторичной обмотки, преобразованный в меньшую сторону и безопасный для измерения и амперметра.

Такой же принцип используется и в измерительных клещах, только и амперметр и ТТ находятся в одном корпусе. Да и плюс ко всему первичная обмотка клещей размыкается одним нажатием кнопки на корпусе и потом замыкается.

Эти два описанных решения гораздо удобнее, чем разрезать провод и садить к амперметру. Главное следить за диапазонами измеряемых приборами и протекаемых в электрических цепях токов.

Мультиметры позволяют измерять постоянный ток до 10 Ампер. Но их часто палят, так как неправильно подключают концы на прибор, не учитывают величину тока в проводах… Но это в основном молодые люди. Часто для «починки» такой неисправности необходимо просто заменить предохранитель в приборе.

Ну, и в конце хотелось бы еще раз повторить основную мысль всего повествования:

Самое популярное

Подключение амперметров через трансформаторы тока

Для учета активной энергии в сетях переменного тока с разным количеством фаз используют индукционные или электронные амперметры, которые обеспечивают точность измерений, соответствующие классу устройства. С увеличение сопротивления он будет уменьшаться.

Он снимает показания с потребителя энергии. Такая схема обеспечивает оптимальный вариант замеров, так как общее сопротивление цепи минимально. Однако существуют более сложные схемы, конструктивная особенность зависит от целей и задачей учета.

Однофазная цепь

Эта сеть является самой простой с точки зрения обслуживания и замеров показателей. Поскольку она имеет всего один силовой кабель, по которому проходит напряжение. Амперметр подсоединяют к нему, дополнительно в цепь включают нагрузку в качестве потребителя. Сила всегда измеряется последовательно. Один щуп идет на вывод трансформатора, другой на контакт силового объекта.

Поскольку сопротивление незначительно, то точность показаний всегда близко к реальным значениям. Напряжение во вторичной обмотке должен быть меньше предельных значений прибора. Максимальный показатель рассчитывают по сечению провода, количеству витков и сопротивлению цепи.

Трехфазная

Трехфазная сеть содержит три силовых кабеля и один нулевой, по которым проходит напряжение. Схема подключения трансформатора к такой цепи отличается от одинарных цепей. Часто бывает достаточно проверить одну жилу и затем сложить показания, поскольку они идентичны друг другу. Но для полноты и точности измерений, достаточно снять показания со двух контактов.

Для того чтобы проверить напряжение сети необходимо использовать два трансформатора и амперметра. Они подключаются параллельно друг другу и последовательно относительно нагрузки. Каждый прибор снимает одно линейное значение, в сумме они равны третьему с обратным знаком.

С промежуточным трансформатором

Когда измеряемые показания превышают предельные значения измерительного инструмента, то используют параллельную схему подключения из двух трансформаторов. Ее называют промежуточной, поскольку второй снимает нагрузки с первого, в каждом протекает половины от номинального тока. На первый блок подается сетевое напряжение. Контакты вторичной катушки соединяются со вторым трансформатором, который, в свою очередь, понижает его напряжение до необходимых значений.

С выключателем амперметров

Во время эксплуатации силового оборудования возникает необходимость в обслуживании измерительных приборов. Он требуют проверки точности и калибровки. Поэтому для таких случаев разработали схемы с отключением устройств учета.

Трехфазная цепь с тремя амперметрами

С целью получения точных результатов измерений сетей с несколькими силовыми жилами используют количество амперметров, равное числу проводов. Для тестирования применяют два трансформатора, подключенных параллельно другу друга, каждый к своей фазе. На основные катушки подают номинальное напряжение.

Амперметры включают в сеть параллельно, контакты замыкаются на вторых выводах второстепенной обмотки. Общее значение двух приборов равно показателю третьего с противоположным показателем. Результат соответствует правилу, когда сумма трех линейных значений тока равна нулю.

Назначение и конструктивные особенности измерительных трансформаторов

Понижающие блоки используют в измерительно-вычислительных системах. Они имеют одну основную и несколько дополнительных катушек. Амперметры подключают во вторичную цепь, где первичный и вторичный токи прямо пропорциональны друг другу. Сила тока зависит количества витков и внутреннего сопротивления проволоки. Такое напряжение безопасно для обслуживающего персонала и позволяет проводить работы без риска для жизни.

Обмотки измерительных блоков выполнены на ферритовом стержне. При подаче напряжения на главную катушку генерируется магнитное поле, которое меняется в пространстве. Такие колебания порождают электродвижущую силу во второстепенных обмотках.

Виды

В зависимости от способа отображения результатов измерений различают цифровые (когда результат выводится на дисплей) и аналоговые приборы (результат отображается колебаниями стрелки на шкале).

Ферродинамический

Самый точный вид аналоговых амперметров. Устойчив к влиянию магнитного поля окружающих предметов, можно использовать без специальной защиты.

Конструкция представляет собой ферромагнитный провод (замкнутый), плотно зафиксированную катушку и сердечники. Используется в различных отраслях тяжелой и военной промышленности.

Плюсы:

• точность замеров;
• легкость в эксплуатации;
• надежность.

Электромагнитный

Имеет довольно простую конструкцию. Состоит из одного или нескольких сердечников и специального устройства. Точность измерения параметров ниже, чем у остальных видов приборов. Применяются для снятия параметров в стандартных электроустановках переменного тока, у которых частота 50 Гц.

Из плюсов – это универсальный прибор, которым можно измерять силу как переменного, так и постоянного тока.

Термоэлектрический

Устройство замеряет силу тока на основании взаимодействия подвижной катушки и магнитного поля магнита.

Состоит из проводника (магнитоэлектрического механизма), к которому припаяна термопара. Она фиксирует момент, когда механизм нагревается под силой тока, проходящего по проводку. Из-за повышения температуры образуется излучение, которое влияет непосредственно на стрелку прибора – она отклоняется на угол, пропорциональный силе тока.

Используется для измерения постоянного тока в лабораторных условиях и разных сферах промышленности. Более чувствителен, чем электромагнитный.

Плюсы:

• потребляет мало электричества при использовании;
• показывает точный результат;
• высокочувствителен.

Минусы:

• ограниченная сфера применения;
• наличие подвижной детали;
• сложная конструкция.

Электродинамический

В корпусе амперметра находятся две катушки – подвижная и плотно зафиксированная. Используются для измерения силы тока в цепях с частотой до 200 Гц.

Плюсы – это универсальный амперметр, который может работать как с постоянным, так и с переменным током.

Минусы – слишком высокая чувствительность прибора. Поля от находящихся поблизости предметов могут создавать для него существенные помехи. Чтобы получить максимально правдивые показатели, нужно использовать электродинамический амперметр вместе с защитным экраном.

Высокая точность прибора позволяет использовать его для поверки новых амперметров других видов.

Цифровой

Все большей популярности набирают цифровые амперметры. Их широко используют как в быту, так и в разных сферах промышленности. Устройство имеет аналого-цифровой преобразователь (компаратор), который выводит результат замеров на ЖК-дисплей.

Погрешность показателей варьируется от 0,2% до 0,5% в зависимости от типа устройства и производителя. На рынке встречаются устройства, адаптированные для работы в разных сетях.

Плюсы:

• прост в эксплуатации;
• компактные размеры;
• минимальная погрешность;
• невосприимчивость к вибрациям;
• результат измерений выводится сразу на экран, без задержки, как в аналоговых устройствах.
• устойчивость к механическим ударам.

Минусы:

• нуждается в собственном источнике питания;
• высокая стоимость относительно аналоговых вариантов.

Цифровые амперметры могут быть разной конструкции – зафиксированные на DIN-рейке либо в щитовом исполнении.

Есть еще один, отдельный вид амперметров – демонстрационное устройство, используемое в классах учебных заведений и лабораториях. Обладает режимом гальванометра и характеризуется широким диапазоном измерений (от 0,91 до 9,99 А).

Разновидности

Существует несколько типов и конструкций амперметров на основе цифровых устройств, которые предназначены для разных целей и обладают соответствующими различными возможностями. Амперметры различаются по конструкции – например, в щитовом исполнении и устанавливаемые на DIN-рейку. Также они бывают адаптированы для работы в разных сетях.

Амперметры постоянного тока могут быть использованы, например, для контроля уровня силы тока в бортовой сети автомобиля и в других подобных сетях. Такие устройства обычно предназначены для определения силы тока в цепи с одной фазой, тогда как амперметры для промышленных сетей часто бывают трёхфазными.

Для определения и отображения на экране величины силы тока в трёхфазной сети обычно используются щитовые амперметры или более компактные и удобные модульные приборы, которые монтируются на DIN-рейку (специальный металлический профиль, предназначенный для крепления на нём таких устройств, как автоматический предохранитель или устройство защитного отключения).

В их конструкции может предусматриваться включение в цепь посредством трансформатора, если сила тока в сети достаточно большая.

Виды амперметров

По своему действию все амперметры разделяются на электромагнитные, магнитоэлектрические, тепловые, электродинамические, детекторные, индукционные, фото- и термоэлектрические. Все они предназначены для измерения силы постоянного или переменного тока. Среди них, наиболее чувствительными и точными, являются электродинамические и магнитоэлектрические амперметры.

Во время работы магнитоэлектрического амперметра, создается крутящий момент, через взаимодействие между полем в постоянном магните и током, проходящим через обмотку рамки. С этой рамкой и соединяется стрелка, движущаяся по шкале. Поворот стрелки осуществляется на величину угла, пропорциональную силе тока.

Популярные модели

Как отечественными, так и зарубежными производителями выпускается довольно большое количество приборов, разнообразной классификации. Особенно ценятся цифровые устройства, которые нужны для измерения показаний. К ним относятся:

1. А-05 (DC-2) — прибор устроен с внешним шунтом 75 мВ для измерения показаний в цепях постоянного напряжения. В зависимости от используемого трансформатора, амперметр используется в сетях с током от 100 до 1 тыс. А. Единицей измерения является ампер, замеры которого получают с погрешностью 1%, если класс точности шунта не менее 0,5. Потребляемая мощность не более 5 Вт.
2. ВАР-М01−083 AC 20−450 В УХЛ4 — универсальный прибор, применяемый как вольтметр, так и амперметр. Устройство может использоваться в качестве основного и дополнительного оборудования. Питается за счет проверяемой электрической цепи. Прибор обладает функцией сохранения в памяти минимального и максимального значения. Управление осуществляется одной кнопкой, переключением которой можно вызвать все функции.
3. ТДМ SQ 1102−0060 400А/5А — недорогой стрелочный прибор, применяемый в однофазных сетях. Корпус выполнен из негорючего пластика и имеет полную совместимость со многими маркировками трансформаторов. Средний срок службы составляет около 12 лет.
4. АМ-1 — стационарный измерительный прибор, устанавливаемый на DIN-рейку. В комплект входит дополнительный трансформатор. Погрешность измерения составляет не более 0,5 А.

Стоит отметить еще модели амперметров АМ-3, IEK Э 47−1500/5 А, ACS 712 30 А RD и др. Чтобы избежать больших погрешностей, следует выбирать устройства с сопротивлением до 0,5 Ом. Корпус устройств должен быть герметичным и состоять из негорючего материала. Клеммы обычно покрывают антикоррозийным слоем, назначение которых считается обеспечение более прочного контакта.

Предназначение амперметра

Ещё на старых советских автомобилях устанавливалось некое подобие амперметра, но оно было менее функциональным и информативным, нежели современные модели. Такое устройство работало только “в одну сторону” и показывало направление тока, то есть, к АКБ или из нее. Иными словами, такой прибор лишь давал информацию, заряжается АКБ или разряжается в данный момент времени.

Современные модели в случае правильного подключения предоставляют гораздо больше полезной информации автолюбителю. Это стало возможным благодаря тому, что амперметры стали цифровыми, соответственно, могут считывать не только направление электрического тока, но и другие сведения. Они показывают нагрузку с достаточно высокой точностью, что значительно повышает их функциональность.

Как можно измерить силу тока

Для измерения силы тока используется прибор, называемый амперметром. На электрических схемах он обозначается буквой А, заключенной в окружность.

В любом проводнике замкнутой цепи, собранной последовательно, протекает электрический ток одинаковой величины. Поэтому для его измерения достаточно просто разомкнуть эту цепь в любом месте и подключить амперметр. Нельзя подключать его к источнику тока при отсутствии устройства потребления.

Ток бывает переменный и постоянный. И для его измерения необходимы разные устройства. На шкале амперметров для постоянного тока имеется одно из следующих обозначений — «-», «DC» или указание на полярность подключения. Амперметры, предназначенные для измерения силы переменного тока обозначаются «\(\sim\)» или «АС».

Амперметр для постоянного тока необходимо включать в цепь с соблюдением полярности, то есть к клемме прибора, имеющей обозначение «+», присоединяют провод, идущий от положительного электрода.

Примечание

Если на источнике тока отсутствует указание полярности, то узнать ее можно по электрической схеме. Короткая линия всегда соответствует «минусу», а длинная — «плюсу».

Амперметр для переменного тока не имеет полярности и подключается без ее учета.

Описание прибора

Амперметр — это один из электроизмерительных приборов. Он обладает очень низким сопротивлением, чтобы не оказывать влияния на величину измеряемой силы тока. Ведь закон Ома гласит, что сила тока прямо пропорциональна напряжению и обратно пропорциональна сопротивлению. Это означает, что чем больше сопротивление проводников, тем меньше сила тока.

Шкала прибора может быть градуирована не только в А, но и в других кратных единицах — мкА, мА, кА.

Амперметры бывают:

• аналоговые (стрелочные);
• цифровые (электронные).

Измерители стрелочного типа не нуждаются в источнике питания, так как потребляют электрический ток непосредственно из измеряемой цепи. Но они показывают величину силы тока с некоторой задержкой, а не мгновенно.

Электронные амперметры практически полностью лишены такого недостатка как инерционность. Современные процессоры, используемые в этих моделях, обеспечивают частоту обновления показателей до 1000 в минуту. Их недостатком является высокая цена и необходимость отдельного источника питания для функционирования.
