Подключение магнитолы через блок питания компьютера

Схема подключения автомагнитолы своими руками

На сегодняшний день, у магнитол питание осуществляется с помощью желтого силового “плюса”, подключенного к положительной клейме аккумулятора. Есть другой способ: магнитолу можно подключить к соответствующему проводу в салоне машины. Провод этот должен иметь постоянное подключение к аккумулятору и необходимое сечение. В любом случае, советуем не забывать о том, что у вас под рукой должна находиться инструкция, которая существенно облегчит подключение автомагнитолы.

Следующим необходимо подключить черный провод “массы” – его нужно закрепить на кузове автомобиля с помощью винта как на схеме подключения.

Другой “плюсовой” провод, который обычно представлен красным цветом, вы должны подключить к замку зажигания. С помощью такого подключения вы добьетесь того, что только во время непосредственного включения зажигания можно будет включить и саму магнитолу.

Если вы готовы рискнуть, то можно красный провод подключить вместе с желтым, что позволит включать магнитолу вне зависимости от положения замка зажигания. Однако риск заключается в том, что при подобном подключении автомагнитола будет все время в дежурном режиме, а это может привезти к нагрузке на аккумулятор автомобиля, например, во время стоянки.

Итак, с проводами питания покончено, теперь можно подключать динамики. Не забывайте о полярности – в случае ошибки магнитола может быть испорчена.

Следующим шагом должно стать подключение антенны. Если у вас в руках пассивная антенна, то ее подключение не займет времени – достаточно подключить штекер к соответствующему гнезду. Если же вы хотите подключить активную антенну, то очень важным окажется подведение от антенны дополнительного провода питания к контакту в магнитоле. И, как и в первом случае, необходимо подключение штекера.

Если вы все сделали правильно, то ваша автомагнитола, установленная своими руками, должна работать.

Подключение магнитолы к аккумуляторам через габаритные огни

Интересный, но не очень понятный (во всяком случае для автора статьи) способ подключения. Осуществляется подсоединение через красный вывод проигрывателя провода, к проходящему под лицевой панелью (торпедой) кабелю питания габаритных сигналов. Или к лампе освещающей внутреннее пространство перчаточного ящика (бардачка). Желтый кабель при таком подключение через предохранитель идет на плюсовую клемму аккумуляторной батареи. Магнитолы при таком соединение работает только при включенном свете?!

Как подключить магнитолу к аккумулятору дома

Так как, автомобильный проигрыватель является мобильным устройством, то сфера его применения не заканчивается салоном автомобиля. Да и выбрасывать работающий приемник при замене его на новую ММС, достаточно жалко. В таких случаях, отличным решением будет подключение магнитолы к бытовой электро сети или старому, но рабочему аккумулятору, на даче или в гаражной мастерской. В качестве схемы подключения, можно выбрать вариант подсоединения через кнопку (тумблер). При отсутствии подходящей АКБ, ее можно заменить сетевым адаптером преобразующим стандартные 220 вольт, в необходимые для питания магнитолы 12В. Или же источником бесперебойного питания со встроенным 12 В аккумулятором. При таком подключение магнитола обеспечивается не только энергией, но и надежно защищается от возможных скачков напряжения.

Видео инструкция о том, как подключить магнитолу напрямую к аккумулятору 12V.

Прямое подключение к магнитолы параллельно колонке

Можно подключить пассивный сабвуфер напрямую к магнитоле. Напрямую — это без усилителя. Если свободного звукового канала нет, подключают параллельно к фронтальной колонке или к тыловой.

Делать этого не рекомендуется. Сопротивление динамиков фронтальных (боковых) или тыловых (задних) 4 Ом, а сабвуфера – 4. Параллельное подключение снизит общее сопротивление  и составит 2 Ом (параллельное соединение сопротивлений), что создаст большую нагрузку на усилитель магнитолы.

Параллельное подключение к динамику

Дело в том, что работать всё будет, но при увеличении громкости до максимальной, он через некоторое время магнитола просто сгорит. Не все усилители автомагнитол способны работать с нагрузкой в 2 Ом.

В сети можно встретить вот такую схему (ниже) подключения динамиков и саба к магнитоле. Это неверно. Это схема подключения аудиосистемы (АС) к усилителю с двумя мостовыми выходами каналов. Автомобильные магнитофоны не имеют такие усилители.

Подключение сабвуфера к усилителю с мостовой схемой включения

Главное различие усилителей, собранных по мостовой схеме­, это сдвиг фаз сигнала между каналами на 180°. Сдвиг достигается путём подачи сигнала на инвертирующий вход одного из каналов. Как уже было сказано, усилители магнитол так не делают.

Подключение по этой схеме работать скорее всего будет, но искажения будут значительные. Ну и конечно большая нагрузка на усилитель магнитофона.

Как подключать активный сабвуфер к автомагнитоле

Активный сабвуфер — это колонка со встроенным усилителем. Потому часто подключают активный саб без дополнительного усилителя, напрямую к магнитоле.

Подключение активного сабвуфера к магнитоле без усилителя

Саб и усилитель в машине имеет возможность автоматической подачи питания при включении. Однако эту возможность можно не использовать. Достаточно установить  тумблер и включать питание вручную.

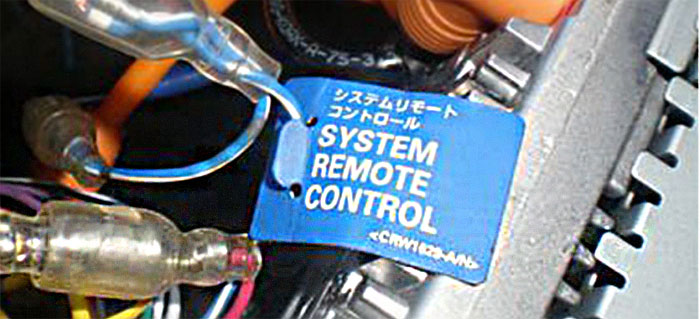

Провод управления включением сабвуфера

Этот способ считается не самым лучшим, так как встроенный усилитель не слишком хорош по параметрам, да и возможность регулировки звучания отсутствует. Потому после магнитолы ставят усилитель (говорят еще ресивер). Это устройство, которое разделяет звуковую составляющую и согласует работу колонок по времени.

Подключение через блок питания от компьютера

Подключение автомагнитолы от блока питания компьютера — популярный способ использования устройства не по прямому назначению. Метод не требует особых навыков и выполняется в домашних условиях.

Подготовка блока питания

Найти исправный и ненужный БП достаточно просто. При этом такие узлы активно продаются на радиорынках и в компьютерных мастерских, а их стоимость составляет несколько сотен рублей. Но перед тем как подключить магнитолу к компьютеру, нужно убедиться, что БП работает без сбоев и обладает требуемыми параметрами.

В первую очередь прибор запускается для оценки показателей выходного напряжения. Если деталь исправная, вентилятор нормально вращается, а напряжение соответствует оптимальному уровню, следует демонтировать корпус, чтобы очистить внутренние поверхности от пыли и загрязнений. Еще это позволит найти следы плохой пропайки платы. Перед этими работами нужно отсоединить блок от сети.

В процессе проверки БП необходимо внимательно оценить состояние электролитических конденсаторов и выпрямителей. При наличии вздутия или разрывов засечек нужно заменить детали.

При необходимости отремонтировать деталь важно предварительно разрядить конденсатор и выпрямители, подключив их к контактам с сопротивлением 100 или 200 кОм на пару секунд. На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей

На завершающем этапе подготовки блок можно покрасить любой краской из аэрозольного баллона, которые продаются в магазинах товаров для автомобилей.

Тип АТ

Чтобы подключить автомагнитолу к компьютеру, используя блок типа АТ, необходимо учитывать ряд особенностей. В каждом источнике питания присутствуют разные жгуты с выходными разъемами, окрашенными в разные цвета. Черный провод часто обладает минусовой полярностью или общей, а желтый — плюсовой с напряжением 12 В.

Устройства серии АТ не обладают встроенным блоком «Standby» и не имеют выходного напряжения на 3,3 В. Поэтому во время включения на выходах напряжение возникает моментально.

Чтобы запитать автомагнитолу от сети 220В от компьютерного блока, необходимо «откусить» некоторые провода и подключить к 220 В всю акустическую схему.

Тип АТХ

через блок питания компьютера формата АТХ требует некоторых несложных манипуляций. Подобные устройства оснащены дежурным элементом подачи тока, который выдает напряжение в +5 В. Источник функционирует бесперебойно от сети на 220В и предназначается для введения системы в «спящий» режим. Если вам нужно получить показатели +12В, -12В, +5В, -5В или +3,3В после включения блока, достаточно замкнуть контакты, установив перемычку на провода зеленого и черного цвета.

Процедура подключения

Поскольку автомобильные магнитолы способны переходить в спящий или активный режим после включения цепи зажигания, необходимо знать, как правильно подсоединить базовые провода черного и желтого цвета. Чтобы благополучно подключить автомагнитолу к 220 от компа, нужно придерживаться такого руководства:

1. Изначально выполняется удаление разъема DIN, посредством которого узлы соединяются с транспортным средством.
2. Дальше проводится зачистка проводов.
3. Потом подключается магнитола через разъем для подключения жестких дисков. Он представляет собой 4 провода с красным, черным и желтым оттенком.
4. Разъем отрезается, а провода припаиваются к контактам. Чтобы использовать систему, нужно воспользоваться переходником и припаять желтый провод к красному. Провод черного цвета припаивается к любому черному проводу от блока.
5. Для запуска блока без «материнки», нужно задействовать свободный разъем, который отвечает за взаимодействие с платой. В него включено множество проводов. Для замыкания нужно соединить зеленый элемент с черным. В таком случае напряжение будет подаваться на все провода.
6. Если в узле присутствует выключатель, можно не доставать перемычку, а просто запаять провода зеленого и черного цвета.
7. В завершении выполняется сборка акустической системы на базе автомобильной магнитолы. В процессе сборки нужно применить небольшие динамики и закрепить их в деревянной коробке с отверстиями оптимального диаметра. Еще коробку можно создавать из твердого картона. После встраивания динамиков, остается соединить четыре свободные провода и поместить каждый динамик в отдельную коробку.

Разобраться, как подключить магнитолу к компьютерному блоку питания, несложно. Главное — придерживаться базовых правил и руководствоваться пошаговой инструкцией по изготовлению и сборке музыкального центра из штатной магнитолы.

Как подключить автомобильную магнитолу, если нет ISO переходника

По сути, нерешаемый задач не существует в принципе, а с автомобильной акустикой – тем более. Главное – разыскать в интернете распиновку всех штырьковых контактов разъёма вашей магнитолы. Как правило, все известные фирмы выкладывают в свободном доступе сервисные мануалы, инструкции, а также дата шиты к микросхемам. Как правило, после 10–15-минутного поиска в интернете у вас появится точная картинка распиновки всех штырьков по стандарту ISO. Условные обозначения для передних колонок: «FL+» и «FL-» является динамиком, расположенным слева от водительского кресла, «FR+» и «FR-» – это, естественно, правый динамик. Условные обозначения для задних колонок: «RL» – задний левый, а задний правый динамик обозначается как «RR». Подключение динамиков должно происходить в строгом соответствии с фазой, то есть в соответствии со значками «+» и «-». Если по какой-то причине вы не знаете, где «+» и «-» всех ваших динамиков, либо надпись стёрта на одном динамике, то проверить её не составит труда с помощью простой батарейки на 1.5В и пары проводов: соединяем батарейку к динамику и наблюдаем, куда двинется диффузор в момент подачи питания от батарейки. Промаркируйте пары контактов ваших колонок так, чтобы при подаче питания от батарейки 1.5 Вольт они бы однотипно выпячивались.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Подключение через адаптер/зарядку

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Для работы автомагнитолы требует 12 В и 5-6 А

Большинство зарядных устройств или адаптеров для мелкой бытовой техники выдают 12 вольт. Но надо ещё подбирать ток, которую выдаёт данное устройство. Если у вас есть паспорт на магнитолу или шильдик на ней, посмотрите точные данные там.

Если данные взять неоткуда, можно ориентироваться на «средние». Обычно автомагнитола в штатном рабочем режиме потребляет 5 А. При максимальной нагрузке, может быть, потребление 10 А. Но при таком подключении, максимум из неё не выжмешь. Итак, ищем сетевой адаптер или зарядное устройство, которое выдаёт 12 В и 5–6 А.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять-десять минут автомагнитола будет работать от сети 220

Большая часть порядка подключения автомагнитолы дома изложена выше. Опишем только непосредственные действия.

Если нашли адаптер или зарядное устройство с подходящими параметрами, через пять — десять минут автомагнитола будет работать от сети 220

• Отрезаем штекер. Часть, которую вставляем в технику от зарядки/переходника/адаптера/блока питания.
• Разделяем проводники, стараясь не повредить изоляцию.
• Мультиметром определяем плюс и минус. Часто можно встретить в кабеле центральный провод и оплётку. Здесь всё просто оплётка — это минус.
• Их цепляем на входы питания автомагнитолы.
• Включаем в сеть 220 вольт и проверяем, как работает.

Если не хочется отрезать штекер, то можно просто на некотором расстоянии зачистить провода и сделать выводы. Но после проверки лучше соединения заизолировать.

Ещё один вариант, ничего не отрезать и не зачищать. Можно просто подключить провода к штекеру. В центральное отверстие втыкается провод «+», а минус — это внешний контакт.

Куда устанавливается магнитола

Установка автомагнитолы своими руками начинается с поиска места для ее размещения. Задача сильно упрощается, если в машине уже есть аудиосистема, смонтированная производителем, и размер новой соответствует существующей. Тогда от владельца авто требуется лишь аккуратно вытащить старое устройство и установить на его место свежекупленное.

Если же магнитола устанавливается в авто, которое ранее не было оснащено звуковой системой, потребуется правильно определить место ее размещения. Обычно в искомом отсеке размещается пепельница, блок для хранения разных мелочей, иногда выдвижной подстаканник. Аксессуар потребуется удалить и только затем устанавливать в образовавшейся нише новую автомагнитолу.

Третий случай, который считается стандартным — размещение меньшей по размеру аудиосистемы, например, автомагнитолы 1 din в отсек для устройства в корпусе 2 din. Владельцу автомобиля при покупке новой системы стоит озаботиться вопросом, чем закрыть пустое пространство. Это может быть утилитарная заглушка или удобный аксессуар в виде отсека для хранения мелочей.

Сложнее всего подключить автомагнитолу в машине, где хочется разместить устройство 2 din при предусмотренном отсеке 1 din. Здесь понадобится помощь квалифицированных мастеров. Практически всегда просвет необходимого размера в торпедо вырезается вручную. При этом нужно точно знать размещение функциональных узлов за панелью, чтобы магнитоле хватило глубины монтажа. Без специальных знаний приступать к подобным работам не рекомендуется.

https://youtube.com/watch?v=kN1biKA0QFM

Подключение пассивного сабвуфера

Как уже говорили, пассивный саб — это просто динамик/колонка для низкочастотных звуков. Подключается она либо параллельно с основными стереоколонками, либо на отдельный канал. Параллельное подключение динамиков — не самый лучший выход. При такой схеме общее качество и громкость звучания ухудшаются. Обычно так поступают, если магнитола или усилитель имеют мало каналов (два) и они уже «заняты».

Кроме того, параллельное подключение снижает общее сопротивление нагрузки менее 2 Ом. Это может привести к выходу из строя усилителя автомагнитолы, если он на такое сопротивление не рассчитан.

Способ подключения и место установки никак не взаимосвязаны

При выделенном канале на магнитоле пассивный сабвуфер немного улучшает качество звучания (если говорить о воспроизведении низких частот). Но звук будет далёк от идеала, так как нет возможности точной подстройки.

Потому часто после магнитолы ставят усилитель, и через него подключают и стереопару и саб. При таком подключении — через усилитель возможностей регулировки больше, да и качество звука будет лучше, так как усилитель разделяет спектр частот и подаёт на динамики то, что они могут нормально выдать.

Подключение автомагнитолы если есть ISQ разъем

Всеобщая стандартизация последних десятилетий — не такая плохая штука. Если у вас относительно новый автомобиль, в нем, скорее всего, есть возле «посадочного места» под автомагнитолу колодка для ее подключения.  Выполнена она по стандарту ISQ, подключена к электро/аудиосистеме автомобиля. В таком случае подключение автомагнитолы простейшее — соединить два разъема и все должно работать. Правда, надо знать, в какой именно разъем на машине устанавливать переходник, но это должно быть в описании к авто… Или можно попытаться понять по надписям рядом с гнездами.

В комплекте с автомагнитолой должен быть переходник на евро-разъем ISQ

Если автомагнитола не имеет такого выхода, то ей нужен переходник со штатного разъёма на ISO. Более-менее серьёзные производители делают такой разъём или в комплекте с магнитолой есть переходник. При отсутствии его можно купить или надо будет искать точно для вашей марки/модели магнитолы, что проблематично.

ISO разъём

Гораздо проще приобрести переходник и ориентируясь по цветам и схеме данной на крышке подцепить магнитолу.

Распиновка евро-разъема ISQ для подключения автомагнитолы

Можно, конечно, подключить магнитолу без штекера. Достаточно разобраться с выводами на ней и подключить (или протянуть провода к динамикам) не путая плюс и минус динамиков с выходами усилителя. Однако использование фишки упрощает подключение, когда нужно заменить магнитолу.

Другие варианты подключения устройства к системе питания

Стандартный способ коммутации автомагнитолы ISO разъемом или через переходник подойдет не всем потребителям. Некоторые варианты соединения позволяют повысить безопасность использования устройствати решить специфические задачи, связанные с особенностью работы бортовой электросети.

Напрямую к аккумулятору

Любители громкого звука и насыщенных басов устанавливают в салоне авто дополнительные усилители и активные сабвуферы. Эта техника потребляет очень большие токи. Как следствие, контактные площадки в ISO разъеме не могут обеспечить его проводимость. Они нагреваются, что может вызывать разные опасные последствия: от банального отгорания контактов и расплавления пластикового корпуса коннектора до образования замыканий бортовой сети.

Совет! Если нужен интенсивный отбор мощности от бортовой системы, рекомендуется подключить автомагнитолу напрямую к аккумулятору.

Делается это следующим образом.

1. К зоне аккумулятора прокладываются провода сечением не менее 3.5-4 кв.мм. Их трасса должна проходить вдали от горячих или движущихся деталей в отсеке двигателя.
2. Кабели заводятся в зону приемной панели через имеющееся отверстие корпуса. По окончанию работ оно герметизируется. При отсутствии специальных составов это можно сделать термоклеем.
3. Концы проводов обматываются вокруг клемм (если позволяет конструкция аккумулятора). Они размещаются под основные зажимы на клеммах батареи. Черный провод присоединяется к минусовой клемме, красный к плюсовой. Для хорошего контакта место коммутации следует обработать WD-40.
4. Черный кабель от аккумулятора соединяется с соответствующим проводом магнитолы.

С красным плюсовым кабелем нужно провести некоторые дополнительные работы. Сначала устанавливается блок с предохранителем. Ток его срабатывания не должен быть менее 10А. Любители громкого звука могут рассчитать оптимальное значение по мощности используемой акустической системы. Предохранитель служит вторичной защитой от короткого замыкания, дополняя меры в автомагнитоле, усилителях и сабвуферах. Ко второму контакту установленного блока коммутируются сразу два провода магнитолы – желтый и красный.

Важно! Данная схема подключения автомагнитолы полностью эффективно и безопасно применяется без дополнений, если модель поддерживает режим полного прерывания питания. Если такой опции устройства нет, оно будет разряжать бортовую батарею, даже если авто стоит на стоянке с выключенным зажиганием.

С прерыванием через замок зажигания

Способ коммутации на клемму замка зажигания позволяет полностью устранить паразитный отбор мощности или свести к минимуму показатель разряда бортовой батареи авто на магнитолу в период стоянки. Коммутация происходит следующим образом:

• автомагнитола присоединяется к аккумулятору;
• при помощи мультиметра исследуют замок зажигания и определяют одну из клемм, на которой есть напряжение при первой позиции поворота (режим «Зажигание включено»);
• желтый провод вместо предохранительного блока коммутируется на найденную клемму.

При такой схеме коммутации автомагнитола в поставленной на стоянку машине с полностью выключенным зажиганием будет либо обесточена, либо сильно ограничена в функциональности. У современных моделей будут работать часы, получится извлечь лоток с компакт-диском. Потребление питания в целом будет минимальным.

Используя кнопку фиксации

Полностью исключить паразитное потребление мощности в режиме стоянки при подключении автомагнитолы к аккумулятору можно при помощи кнопки фиксации. Когда она находится во включенном состоянии, аудиосистема работает. Самый простой способ реализации такой схемы — установка двухконтактного переключается в разрыв красного провода магнитолы.

Кнопку можно установить в удобном месте приборной панели или торпедо. Особенно, если производитель предусмотрел точки для размещения подобных переключателей. Чтобы исключить резкие броски напряжения на магнитоле, усилителях, сабвуфере, включать или отключать группы устройств — кнопку объединяют с достаточно простой схемой на реле.

Процесс монтажа автомагнитолы

Вне зависимости от места проведения – в сервисном центре или гараже – процедура выглядит примерно одинаково для большей части марок магнитол. Устройство вставляют в штатно предусмотренное место, отгибая фиксирующие металлические лепестки.

1. Разъем международного стандарта ISO предусмотрен на многих современных автомобилях. В подобном случае вся задача сводится к присоединению контактной колодки девайса к конструкторскому разъему.
2. Автомобили старшего поколения могут обладать другим контактом. В таком случае опытные мастера применяют два способа подключения. Во-первых, возможно приобрести переходник и соединить необходимые контакты. Во-вторых, специалист может «откусить» разъемы на автомобиле и магнитоле, после чего соединить каждый провод отдельно.
3. В старых авто может отсутствовать соответствующий разъем для автомагнитолы. Для решения подобной проблемы необходимо вмешаться в заводскую планировку и аккуратно проложить новые провода под обшивкой салона.

В случае заранее предусмотренного ISO, установка займет всего несколько минут. Однако для точной гарантии исправности лучше доверить дело мастеру. Отсутствие должного опыта может привести к замыканию проводки или неаккуратному виду.

Подключение через самодельный понижающий трансформатор

Для работы автомобильного головного устройства в домашних условиях требуется подать постоянный ток напряжением 12 В. В качестве источника питания используется фабричный или самодельный трансформатор (сделанный на базе заводской конструкции), который подсоединяется к сети 220 В. Для изготовления узла нужно демонтировать вторичную обмотку, а затем намотать 10-15 витков провода, покрытого лаковой изоляцией.

Перед началом работы необходимо определить, какой шнур подобрать для изготовления обмотки. Автомобильная магнитола оборудована усилителем, потребляющим ток до 10-15 А. Самодельный трансформатор должен выдержать нагрузку без перегрева и оплавления изолирующих компонентов. Для улучшения охлаждения применяется установка вентилятора, который подключается на выход диодного моста.

Значение напряжения в обмотке заменяется тестовым прибором, затем пользователь рассчитывает число витков, необходимое для получения 12-вольтового напряжения. Поскольку трансформатор выдает переменный ток, то в цепи нужен выпрямитель, построенный на базе 4 полупроводниковых диодов Д226. В схему включается катушка индуктивности, предусматриваются 2 конденсатора емкостью по 10 тыс. мкФ (расчетное напряжение — 50 В). Диодный мост собирается на пластине гетинакса; возможно применение готового изделия, смонтированного в пластиковом корпусе.

Полученные детали соединяются кабелями, а затем монтируются в защитном кожухе из негорючего материала. Для коммутации магнитолы нужны отдельные шнуры, которые подключаются к штекеру.

Провод с черной изоляцией подключается к отрицательному выводу, с красной и желтой защитой — выводятся к положительной клемме.

Для включения оборудования предусматривается тумблер, разрывающий положительный кабель. Если пользователь желает сохранять в памяти настройки, то необходимо внести корректировки в схему подсоединения. Желтый провод должен оставаться под напряжением после выключения магнитолы, красный (использующийся для питания усилителя) — оснащается переключателем. Затем подсоединяются акустические кабели, идущие к колонкам, и антенный шнур. Для проверки работоспособности следует включить питание и прослушать работу магнитолы на разных режимах.

Стандартная схема подключения

За питание устройства отвечают три главных провода. Производители помечают их цветом и маркировкой. Необходимо уточнять в руководстве по подключению назначение каждого провода, поскольку даже у одного изготовителя на разных продуктах может отличаться маркировка. Стандартом принято считать:

• +12В (желтый) – провод основного источника питания магнитолы. Служит в первую очередь для основного усилителя и сохраняет настройки устройства. Желательно, чтобы его длина была менее 30 см для подключения через предохранитель к аккумулятору. Напряжение на него должно поступать постоянно.
• АСС (красный) – отвечает за включение автомагнитолы от поворота замка зажигания. Главная задача – предотвратить быструю разрядку АКБ. Обозначения АСС служит для аксессуаров, поскольку коммутируется после поворота ключа и обеспечивает работу обогревателя и магнитолы.
• GND (черный) – минусовой провод, который, в идеале, подключают к отрицательной клемме аккумулятора. Во многих случаях контакт провода зачищают и подсоединяют непосредственно к кузову авто.
• ANT (белый) – провод управления антенной.
• ILL – подсветка магнитолы, подключается к габаритам.
• Остальные провода служат для подключения динамиков или специфических функций.

Пошаговая инструкция по подключению

Для подсоединения к магнитоле будем использовать готовый компьютерный блок, а не самодельный, перед эксплуатацией следует произвести диагностику его работоспособности. Сам БП следует извлечь из металлического корпуса и очистить от загрязнений, отдельно проверьте печатную плату, убедитесь в том, что контакты в ней целые. Если на плате имеются дефекты, то их надо будет удалить. Также внимательно осмотрите конденсаторы на выходных выпрямителях — они не должны быть вздутыми, также на них не должно быть разрывов засечки. При необходимости конденсаторные элементы подлежат замене путем перепайки.

Что потребуется?

Для правильного подключения автомобильной магнитолы к БП вам потребуются следующие устройства и материалы:

• непосредственно сам БП от компьютера;
• аудиосистема от машины;
• проводники необходимого сечения;
• также для проверки работоспособности вам понадобятся автомобильные динамики или колонки от обычной бытовой магнитолы.

Специалисты рекомендуют использовать качественные динамики, поскольку сам девайс оборудован четырехканальным выходом. Это позволяет подключить две передних и две задних колонки. Выбирая колонки следует оценить их параметр сопротивления — как правило, для автомобильной аудиосистемы используются динамики, в которых значение сопротивления составляет 4 Ом. Если вы думаете, что выбрав динамики с сопротивлением на 8 Ом, они буду работать громче, то вы ошибаетесь (видео снято каналом Упаковано в Китае).

Алгоритм действий

Итак, для подсоединения автомагнитолы к БП для подключения к сети 220 вольт нужно сделать следующее:

1. Для начала вам надо будет отрезать выход Din, через него аудиосистема подключается к бортовой сети транспортного средства. После этого надо будет зачистить все использующиеся проводники.
2. Затем подключается сама аудиосистема, для этой цели оптимальней всего использовать штекер для подключения жесткого диска ПК. В частности, речь идет о широких четырехконтактных проводах — красном, желтом и двух черных контактах.
3. Сам штекер надо будет отрезать, а контакты проводников подпаять к контактам аудиосистемы. Для полноценной эксплуатации блока питания надо будет также сделать соответствующий переходник. Для изготовления проводника надо будет желтый контакт подпаять к красному плюсу на самой автомагнитоле. А затем отрицательный черный выход от магнитолы надо будет подпаять к любому черному от использующегося блока питания.
4. Для того чтобы БП можно было запустить без материнской платы, вам также потребуется использовать разъем, с помощью которого он питает материнку. К этому штекеру подключается много проводов, среди которых есть выходы черного и зеленого цвета. Вам потребуются именно они, поскольку эти контакты контролируют запуск устройства. Для того чтобы обеспечить заземление, нужно будет замкнуть эти два контакта между собой.
5. После того, как БП будет запущен, на все проводники поступит напряжение — если контакты разомкнуть, то питание перестанет подаваться на устройством. То есть так вы сделали что-то наподобие перемычки для отключения.
6. В том случае, если в вашем БП используется переключатель, то саму перемычку можно не снимать, но тогда вам надо будет запаять контакты зеленого и черного цветов. Сам переключатель в данном случае будет использоваться для активации и деактивации питания.
7. Когда все эти шаги будут выполнены, вам надо будет соорудить акустическую системы из подготовленных ранее динамиков. Такие колонки (если вы используете автомобильные) обычно имеют небольшой вес, их можно установить в деревянный короб, предварительно соорудив в нем отверстия. Как вариант, для корпуса можно использовать прочный картон. После того, как колонки будут установлены внутрь, нужно будет подключить динамик к самой аудиосистеме.
   После того, как все динамики будут подключены, можно попробовать включить полученную систему в бытовую сеть и проверить ее работоспособность. Если магнитола не работает или работает некорректно (слабая громкость, шумы в динамиках), то нужно проверить качество подключения всех контактов, проверить места пайки (видео опубликовано каналом Opck prod).
