Пошаговое подключение усилителя к магнитоле своими руками

Уход за корпусом

Корпус колонок следует очищать только сухой тканью, либо с нанесением небольшого количества мебельной политуры не содержащей силикона.

Если же вы захотите использовать аэрозоль для чистки, то сначала удалите защитную решетку, осторожно потянув ее за рамку. Распыляйте аэрозоль на протирочную ткань, а не на корпус

Проверьте действие аэрозоля сначала на небольшом участке поверхности, т.к. некоторые вещества могут вызвать изменение окраски. Избегайте абразивных, кислотных, щелочных или антибактериальных веществ. Избегайте попадания моющих веществ на ткань защитной решетки, т.к. на ней могут остаться пятна. Ткань решеток можно чистить обычной одежной щеткой или же насадкой для пылесоса. При установке грилей (защитных решеток) на место проследите, чтобы штифты были точно совмещены с приемными отверстиями в корпусе, прежде чем надавить на них. Избегайте касания диффузоров динамиков, особенно твитеров, т.к. это может привести к их повреждению.

Важно помнить:

Ваши громкоговорители рассчитаны на годы безотказной работы и не требуют никакого обслуживания, кроме периодической протирки пыли мягкой, сухой хлопчатобумажной тканью без ворса.
Пластиковые элементы также можно протирать мягкой тканью.
Обращайтесь с лакированной поверхностью очень осторожно, чтобы не поцарапать покрытие.
Чтобы удалить отпечатки пальцев и пятна, нанесите на ткань небольшое количество разбавленного нейтрального моющего средства без аммиака или спирта и аккуратно очистите поверхность.
Никогда не используйте абразивные чистящие средства или химические вещества для очистки корпуса.
Если корпус стал заметно поцарапан или поврежден иным образом, обратитесь в квалифицированную мастерскую по ремонту мебели.
Не распыляйте инсектицид возле колонок.
Чтобы удалить пыль с ткани решетки, используйте пылесос на низком уровнем всасывания.
Не мойте решетку в воде, так как вода может изменить цвет решетки или сделать ее неровной.
Никогда не подавайте всасывающий или сжатый воздух на высокочастотный или сверхвысокочастотный динамик.
Если поверхности диффузоров низкочастотного динамика запылились, вы можете аккуратно очистить их мягкой сухой кистью для каллиграфии или малярной кистью. Не используйте влажную ткань.

Все соединения проводки следует периодически проверять и очищать или переделывать

Частота технического обслуживания зависит от металлов, участвующих в соединениях, атмосферных условий и других факторов.

Схемы подключения

Чтобы правильно подключить громкоговорители, требуется разработать схему расположения устройств и рассчитать магистрали прокладки кабелей. Для коммутации усилителя к колонкам в авто требуется использовать акустический кабель с металлическим экраном, снижающим воздействие электромагнитных волн (от радиопередатчиков, блоков управления или системы зажигания).

Схемы коммутации позволяют соединить передние и задние колонки побортно в общие цепи, освободив оставшиеся тыловые каналы усилительного блока для коммутации низкочастотного громкоговорителя. Сабвуфер подсоединяется мостом, что повышает передаваемую мощность при одновременном снижении нагрузки на электронику усилительного контура.

Последовательное

В схему подключения усилителя к автомагнитоле входят цепи подсоединения колонок. При последовательной коммутации обмоток репродукторов происходит рост суммарного сопротивления. Подобное подключение используется при подключении элементов для дополнительного озвучивания, расположенных в задней части салона. Количество громкоговорителей, соединенных в общую цепь, неограниченно. Допустимое суммарное сопротивление должно соответствовать параметрам усилительного блока.

Для подключения колонок к усилителю в машине необходимо соединить положительную клемму одного из каналов с плюсовым входом динамика, минусовой выход от того же канала идет к отрицательному контакту дополнительного громкоговорителя. Оставшиеся клеммы колонок соединяются акустическим шнуром. По аналогии соединяются репродукторы симметричного канала.

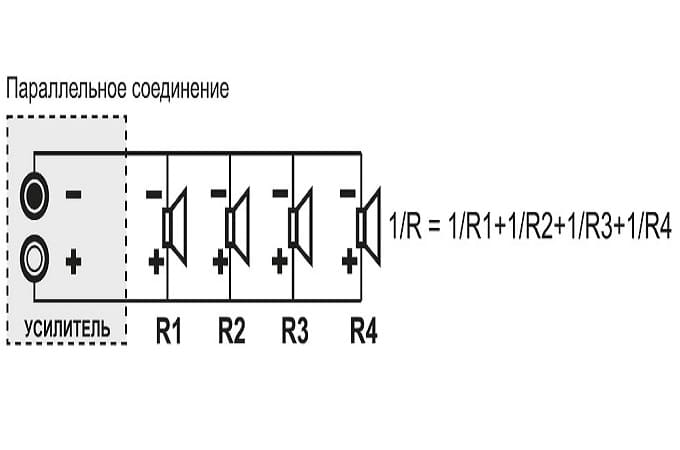

Параллельное

Параллельное подключение колонок через усилитель позволяет снизить сопротивление нагрузки, которое падает пропорционально числу установленных в цепь элементов. При этом наблюдается повышение мощности, количество соединяемых динамиков ограничивается только характеристиками усилительного блока и мощностью самих громкоговорителей. Автомобильные усилительные блоки позволяют подключать цепи с суммарным сопротивлением 1-2 Ом (встречаются модификации, способные работать при 0,5 Ом).

Положительный кабель от первого канала идет к плюсовым клеммам репродукторов, аналогично проводится отрицательный шнур к минусовым контактам. Динамики противоположного борта соединяются аналогично, для коммутации используется второй канал усилительного блока.

Последовательно-параллельное

Комбинированная методика применяется при необходимости подключить усилитель к магнитоле для воспроизведения звука на увеличенном количестве громкоговорителей. Схема позволяет повысить выходную мощность акустической системы при поддержании нормативного уровня сопротивления на канал. Владелец автомобиля подключает на каждый канал неограниченное число динамиков с суммарным сопротивлением 2-16 Ом (зависит от характеристик усилительного контура).

Например, в схеме канала предполагается смонтировать 4 колонки. Положительный сигнал подается к плюсовой клемме первого и третьего динамика. Минусовые выходы этих громкоговорителей соединяются с положительными клеммами второго и четвертого репродуктора. Оставшиеся свободными выходы колонок подключаются к отрицательной клемме канала.

Что выбрать: ресивер или усилитель?

Ресивер — это усилитель, оснащенный дополнительно радиоприемником и декодером (расшифровщиком) закодированных в разных форматах (Dolby D, DTS и пр.) многоканальных сигналов.

Если мы собираемся смотреть кино — то мы можем либо взять ресивер, либо взять декодер и несколько (по общему количеству каналов) стерео или моно усилителей.

Бытует мнение, что для прослушивания музыки лучше купить стерео усилитель. Он-де вносит меньше искажений всякими дополнительными устройствами. Но это не всегда так. Тут, как и обычно, стоит вопрос в цене. Стоимость усилителя/ресивера ориетировочно (не прописная истина) должна составлять 40 — 100% от стоимости комплекта акустики (не включая сабвуфер).

Вопрос проводки

В ходе прокладывания проводки необходимо учитывать несколько важных правил.

• При отсутствии в дверях специализированных отверстий для протягивания проводов их придется сверлить своими силами.
• Провод не должен проходить без защиты через металл и пластик. В целях безопасности рекомендуют использовать кольца-прокладки. Они фиксируются с внутренней стороны и предотвращают контакт проводки с обшивкой.
• Кабель до головного устройства следует прокладывать под обшивкой салона. Оптимальный вариант — фиксация кабеля от колонок к основной проводке с помощью изоленты.

Маркировка проводов

Большинство акустических систем комплектуются набором кабелей, которые имеют цветную изоляцию. Так, FR (передний правый динамик) помечается серым цветом, FL (передняя левая колонка) обозначена белым цветом. Схожим образом отличаются и провода для задних колонок. Для правой задней (RR) используют фиолетовую изоляцию, для левой (RL) — зеленую. Кабель на “-” обладает тем же цветом изоляции, что и на “+”, но дополнен черной полосой.

Если у проводов для подключения динамиков вся изоляция выполнена в одном цвете, кабель необходимо маркировать. Это позволит подключить колонки к магнитоле в машине быстро и правильно.

Что понадобится

Чтобы установить колонки к автомагнитоле, потребуется следующий список инструментов и предметов для взаимодействия с ними:

• Плоскогубцы и другие инструменты, чтобы откусывать ненужные элементы изоляции и всего, что с ней связано. Можно использовать строительные ножницы, однако они быстро придут в негодность.
• Перед установкой колонок покупают специальные кабели в качестве запасных средств. В зависимости от типа колонок эти кабели будут соединять интерфейсы устройств. Так, например, для простых колонок от музыкального центра подсоединяются провода с интерфейсом миниджек. Что касается всего остального, то нужно смотреть по ситуации, так как аппаратура может быть разной.
• Нужно будет достать сами колонки, вытащив их из музыкального центра и превратив их в колонки для автомагнитолы. Они подключаются через интерфейсы. Этими интерфейсами являются mini jack, тюльпан или HDMI. Последний используется в продвинутых профессиональных устройствах.
• Стоит присмотреться к нескольким тестовым аудиозаписям, чтобы можно было оперативно и быстро проверить работоспособность тех или иных устройств, если подключить их к ресиверу.

Смотрите » Почему покупают бюджетные автомагнитолы JVC KD-X151

✆ +38 (066) 607-45-19 ✆+38 (068) 359-71-76

Защищайте кабеля от повреждений с помощью дополнительной изоляции.

Провода должны быть хорошо заизолированы изолентой.

Этот разъем используется, если в автомагнитоле нет линейных выходов, в принципе, реализована та же схема, что я приводил ранее с резисторами. Ну а колбу-держатель для предохранителя можете покупать любой, исходя из ваших личных предпочтений. Чтобы избежать появления стуков корпуса устройства о другие элементы конструкции, адаптер оборачивают поролоном и закрепляют изолентой.

На гнёзда Remote подводится сигнальный провод от источника сигнала, т. Еще один важный момент. Как правильно подключить усилитель в авто Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Необходимость в таком напряжении возникает в результате недостаточного питания от бортовой сети для раскачки динамиков.

Зачем необходим усилитель к магнитоле в машине

Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант. Часто на качество звука влияет плохое качество усилителя и колонок, когда технические средства приобретаются с рук, но бывает, что брендовая техника звучит очень плохо. Так как звуковое оборудование часто размещается в багажнике автомобиля, то рассматривается длина проводов порядка 5 метров.

Такое подключение усилителя в автомобиле обеспечит наиболее надёжный контакт, который не будет зависеть от вибрации и тряски. Для подачи питания провод выбирают согласно мощности усилителя.

Как правильно подключить усилитель в авто

Именно на кузов, штатная проводка навряд ли рассчитана на дополнительный ток потребляемый усилителем. Но чтобы ухо нормально воспринимало НЧ-звуки вместе с другими СЧ и ВЧ , звуковая мощность должна быть в 2 раза больше, чем правого R и левого L каналов в отдельности. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Самая популярная схема эксплуатации и очень часто в мостовом режиме используют не соответствующую нагрузку и как следствие выход из строя усилителя, не хотите изнасиловать свой усилитель не цепляйте к нему мостом саб сопротивлением меньше 4Ом, рекомендую нагрузку использовать на 8Ом.

Исходя из этой величины, выбирается сечение провода. Не стоит устанавливать устройство в первом понравившемся месте: скорей всего это будет далеко не лучший вариант. Также потребуется переходник с 3,5 мм.
Как установить УСИЛИТЕЛЬ?

Как подключить домашний кинотеатр к плазме

Современные телевизоры способны передавать великолепное качество картинки, вплоть до разрешения 4K, могут воспроизводить 3D видео, оснащаются встроенными спутниковыми ресиверами, но вот качество звука, даже у дорогих моделей, хромает. Это и понятно, ведь телевизоры становятся все тоньше и хорошую акустику туда физически не поставишь. Но решение есть- покупка домашнего кинотеатра или AV ресивера с качественными колонками. Даже с помощью бюджетной акустики вы получите хорошее качество звука. В этой статье я хотел бы подробно рассказать о том, как вывести звук от телевизора на ресивер домашнего кинотеатра.

Вывести звук от телевизора к домашнему кинотеатру/ ресиверу с помощью HDMI кабеля.

Один из самых современных способов передать звук в высоком качестве (не только звук, но и видео) является интерфейс HDMI. Что касается передачи звука от телевизора к ресиверу этот интерфейс так же подойдет, но с небольшими оговорками — ваш телевизор и домашний кинотеатр должны поддерживать технологию Audio Return Channel (ARC).

ARC (Audio Return Channel) технология, с помощью которой можно передавать объёмный звук, с телевизора на домашний кинотеатр/ ресивер с помощью HDMI-кабель v 1.4.

Но для того что бы воспользоваться этой технологией у вашего телевизора должен быть разъем HDMI (ARC).

HDMI разъем с поддержкой ARC должен быть и на ресивере домашнего кинотеатра, эту информацию вы можете узнать из технической документации к аудиосистеме.

Если ваш телевизор и аудиосистема поддерживает ARC осталось подключить их между собой кабелем HDMI версии 1.4, желательно 1.4b

Обратите внимание на то, что кабель должен быть высокого качества, поскольку при низком качестве кабеля, возможны проблемы при воспроизведение аудио на домашнем кинотеатре, в частности звук может пропадать на несколько секунд

После того, как вы подключили ТВ и домашний кинотеатр/ ресивер качественным HDMI кабелем v 1.4, убедитесь что ARC включен как на телевизоре, так и на аудиосистеме. Осталось в настройках телевизора выбрать- воспроизводить звук с аудиосистемы (вместо встроенных колонок) и наслаждаться качественным звуком.

Данный способ позволяет добиться отличного качество звучание без использования лишних проводов и, на мой взгляд, является наиболее предпочтительным.

Воспроизведение аудио с телевизора на аудиосистеме с помощью оптического кабеля.

Еще один способ передавать звук с ТВ на аудиосистему- с помощью оптического кабеля. Для этого убедитесь, что на телевизоре и ресивере домашнего кинотеатра есть разъем для подключения оптического кабеля. На телевизоре должен быть разъем — OPTICAL OUT, а на ресивере домашнего кинотеатра — OPTICAL IN.

Если таковые разъемы имеются, осталось приобрести оптический кабель нужной длины и подключить ТВ и домашний кинотеатр.

В чем преимущество данного способа- оптический кабель не «боится» электромагнитного излучения, поэтому помех при его использовании не будет, плюс ко всему он способен передавать великолепное качество звука.

Вывести звук с телевизора на ресивера домашнего кинотеатра с помощью коаксиального кабеля.

Если первые два способа вам не подходят, то подключение с помощью коаксиального кабеля (RCA-RCA)- ваше спасение.

Первым делом посмотрите присутствует ли такой разъем на вашем телевизоре и аудиосистеме.

После этого подключите с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. После этого можно наслаждаться многоканальным звуком на домашнем кинотеатре.

Настроить воспроизведение аудио с телевизора на ресивер с помощью аналогового подключения.

Если все выше описанные способы вам не подошли, можно воспользоваться самыми простыми способами, а именно использовать аналоговое подключение, например подключение с помощью RCA (в простонародии — тюльпан).

С его помощью подключите порт AUDIO IN на ресивере и AUDIO OUT ( LINE OUT ) на телевизоре. Помимо «тюльпана» можно использовать различные переходники, например mini Jack — 2 RCA, SCART — 2 RCA (если 3RCA, то желтый (передает видео) не нужно подключать) и т.д. главное подобрать аудио разъем на телевизоре с приставкой OUT а на ресивере домашнего кинотеатра с приставкой IN.

Хочу добавить, что подключение через аналоговые разъемы снижает качество звука, и если есть возможность, то лучше использовать любой из первых трех способов.

Как вы могли убедиться для того, что бы настроить воспроизведение аудио с телевизора на домашнем кинотеатре есть довольно много способов. Вам решать каким из них воспользоваться.

Советы

Дадим несколько советов.

Помимо расчета нагрузки на аппаратуру в конкретно выбранном соединении важно правильно выбрать провода, соответствующие сопротивлению в цепи. Предпочтение можно отдать акустическим проводам, которые на выходе дают наиболее чистый звук или обычным с R не ниже 4 Ом.
Чтобы избежать поломку и короткое замыкание, следует строго соблюдать полярность контактов + на -.
При первом включении магнитолы для проверки, громкость должна быть минимальной

В случае, если звук подается в искаженном виде аппаратуру следует сразу выключить. Такой эффект происходит при несоблюдении полярности соединений, которые придется исправить.

Особенность процесса подключения колонок через усилитель в авто

Чтобы система акустики поражала чистотой и оттенками звучания, нужно создать единую сеть. Она не получится без монтажа усиленной проводки, которая должна обладать большим сечением, поскольку, когда станет расти мощность звука, что исходит от динамиков, увеличиваются и другие технические характеристики. Изменяются параметры тока и напряжения. Для построения сети покупается силовой кабель и предохранитель, который не допустит короткого замыкания.

Проводка устанавливается в двери и направляется к динамикам. Она проходит через особые гофры или через присутствующие отверстия, предусмотренные по технологии. Закрепление кабеля производится аналогично штатной схеме, поскольку при укладке ее уже рассчитаны параметры, которые способны обеспечить достаточную безопасность.

Протягивают таким же способом проводку ко всем дверям, на которые будут ставиться динамики. После окончания работы кабель, что предусматривался в машине компанией, демонтируется.

При подключении колонок через усилитель в авто нужно не забыть о том, что этот прибор должен получать питание от бортовой сети. Для этого силовой кабель ведут в отделение, в котором установлен мотор. Если аппарат размещается в багажнике, провод направляется через салон, так чтобы не случилось замыкания из-за его соприкосновения с любым другим.

Подключения колонок также предусматривает:

Подсоединение силового кабеля к аккумулятору, где важно не спутать «плюс» с «минусом». У первого должен быть прямой контакт с АКБ, второй идти к кузову.
Зачистку и изолирование концов проводки.
Обесточивание усилителя для закрепления полученной жилы в клемму.. Смотрите видео о подключении усилителя в автомобиле

Смотрите видео о подключении усилителя в автомобиле.

Как правильно отрегулировать чувствительность усилителя ?

Лучше всего делать это при помощи тестовых сигналов и осциллографа, но поскольку большинству автолюбителей это недоступно, воспользуйтесь упрощенной методикой.

1. Отключите все входные сигналы от усилителя.
2. Установите регуляторы чувствительности на минимум.
3. Включите любимую музыку и установите громкость звучания источника сигнала приблизительно 90%, регуляторы тембра — в среднее положение. Максимальную громкость устанавливать не стоит — могут появиться искажения.
4. Подайте сигнал на вход одного канала усилителя.
5. Поворачивайте регулятор чувствительности этого канала до тех пор, пока не появятся искажения сигнала.
6. Слегка поверните регулятор в обратную сторону.
7. Отключите сигнал от данного входа.
8. Повторите шаги 4–7 для каждого входа.
9. Выключите источник сигнала.
10. Подключите все входы усилителя — и все готово !

Если у Вас случайно завалялся осциллограф (а может, еще и диск с тестовым сигналом), можно проделать все вышеописанное с той только разницей, что регуляторы надо установить в таком положении, когда Вы заметите на экране ограничение (клиппирование) выходного сигнала усилителя.

Если Вы используете несколько динамиков, подключенных одновременно к одному выходу усилителя, регулировку нужно выполнять именно для группы динамиков, поскольку они взаимодействуют с усилителем как одно целое.

Как правильно подключить усилитель в авто

Существует три основных проблемы, относящиеся к компоновке автомобильной звуковоспроизводящей техники. Это неправильный выбор соединительных проводов, неграмотная их прокладка и некачественное заземление, точнее подключение техники к корпусу автомобиля. Подключение усилителя в авто должно выполняться проводами соответствующего сечения. Любой металлический провод обладает определённым сопротивлением. Чем тоньше провод, тем выше его сопротивление, поэтому нельзя выполнять монтаж проводом ШВВП, который широко применяется в быту. Многие компании выпускают обмеднённый провод в котором проходят стальные жилы, покрытые тонким слоем напылённой меди. Использовать такие провода для подключения автомобильного усилителя недопустимо. Это не только намного снизит качество звука, но и может стать причиной возгорания. Для работы нужно приобретать специальные кабели, предназначенные для такого монтажа.

Чтобы понять, как подключать аудио усилитель в авто

, нужно подсчитать ток в цепи. Для этого нужно мощность усилителя разделить на напряжение питания. Поскольку питание устройства осуществляется от автомобильного аккумулятора, то суммарную мощность каналов нужно разделить на 12 вольт. Двухканальный аппарат с мощностью 60 ватт на канал имеет суммарную мощность в 120 ватт. Мощность принято увеличивать в 1,5-2 раза из-за неравномерности потребления, поэтому в данном случае рассматривается мощность в 240 ватт. 240 ватт/12 вольт = 20 ампер. Исходя из этой величины, выбирается сечение провода. Мощность четырёхканальной системы с сабвуфером достигает 800 и более ватт, поэтому все соединительные кабели должны иметь соответствующее сечение. Тонкий провод будет греться, что может привести к пожару. При выборе кабеля его следует выбирать с запасом по мощности и по длине. Не рекомендуется делать разводку проводов «в натяг». Для уменьшения искажений часто приходится искать правильное положение проводов относительно друг друга.Схема подключения колонок через усилитель в авто не допускает параллельного прокладывания кабелей питания и проводов идущих к колонкам. Это приводит к появлению наводок в акустических системах.

Как подобрать колонки к усилителю (практика)

Домашняя акустика

     Покупатели звуковой техники подбирают пассивную акустику, провода, усилитель на слух. Но это скорее искусство, чем точный метод. Да и оптимальным результатом такого подбора (для домашней акустики) является не ровная громкость по всем частотам, а приемлемое (приятное слуху) звучание.

     Если смотреть по техническим характеристикам усилителя и колонок, то нужно учитывать следующее:

    1) Если Вы выбрали акустические системы, то  усилитель должен быть расчитан на работу с колонками, с таким входным сопротивлением.

    Обычно в усилителях имеются механические или электронные переключатели импеданса (сопротивления) колонок. Перед началом использования колонок их надо перевести в положение, соответствующее сопротивлению Ваших акустических систем.

    К чему может привести несоответствие сопротивления колонок сопротивлеию номинальной (на которую усилитель рассчитан) нагрузки (подключаемых колонок) усилителя? В худшем случае к выходу усилителя из строя. А в обычном случае к гораздо худшему качеству звучания. Т.к. ухудшается согласование по частоте усилителя и акустических систем.

    2) Усилитель ресивер должен обеспечивать мощность не менее 33% от максимальной мощности колонок. Провода чем толще, тем лучше (сечением не менее 1,5 мм.кв.). А остальное подбирается исключительно на слух.

Студийное оборудование

   Для музыкальной (студийной) техники — студийных мониторов преимущественно применяется другой метод. Используется преимущественно активная (со встроенным усилителем)  акустика. Это позволяет полностью избавиться от акустических кабелей и в заводских условиях максимально выровнять частотную характеристику акустической системы (акустика + усилитель).

    Методика примерно следующая:

     В безэховой звукоизолированной комнате с помощью поверенных (проверенного и сертифицированного соответствующими уполномоченными органами) измерителя звукового давления и генератора сигналов измеряется частотная характеристика давления. На разных звуковых частотах измеряется звуковое давление при неизменном уровне сигнала на входе усилителя. Подбором радиоэлементов схемы усилителя и частотных фильтров  активной акустической системы, а также регулировкой настроек добиваются возможно одинакового звукового давления на разных частотах.

Заключение

Мы разобрались, как быстро подключить к компьютеру разные типы колонок – от простых недорогих до беспроводных и музыкальных центров. Вывести звук несложно, главное соблюдать цвета штекеров и гнезд. Для присоединения блютуз-колонок к ПК понадобится беспроводной адаптер.

Многие телевизионные панели даже в высокой ценовой категории имеют такой недостаток, как слабые динамики. Чтобы решить эту проблему, следует подключить к телевизору акустику. Сделать это рекомендуют сами производители, потому что по их замыслу современная телевизионная аппаратура предназначена для совместной работы с домашним кинотеатром, акустическая система которого выводит громкий, чистый и качественный звук.
