Как осуществляется установка ксенона своими руками в 2020 году

Как используется в фарах автомобиля

Для ксенона используются специальные фары, рефлекторы и линзы, чтобы мощное освещение распределялось правильно и не слепило встречные автомобили.

Кроме того, оптика ксенонового освещения, которая была установлена на автомобиль заводом — производителем оснащена омывателем фар и корректором угла. Это также снижает дискомфорт для иных участников дорожного движения.

Динамический корректор считается наиболее дорогой деталью оптики, но без него при использовании ксенона не обойтись. Омыватель нужен для исключения рассеивания освещения или отдельных потоков света через грязное стекло.

Так как в лампочке отсутствуют нити накаливания, на начальном этапе разработки оптики и ксенона поднимался вопрос об одновременном использовании лампы для ближнего и дальнего освещения.

Изначально ксенон можно было устанавливать при наличии в автомобиле четырёх рефлекторов. На сегодняшний момент эта проблема решена производством различных конструкций биксенона.

Стоит понимать, что биксенон будет немного дороже, чем простой ксенон:

1. Первый вид биксенона представляет собой совмещение двух колб в один цоколь.
2. Второй имеет специальную шторку, которая частично закрывает рефлектор.
3. В третьем используется привод, который передвигает лампочку по горизонтали, обеспечивая дальний свет или ближний свет .

Законно или нет

Заменили мы галоген на ксенон. Насколько обрадует сотрудников ГИБДД наше ноу хау? Если кратко – не обрадует. Ни ГИБДД, ни водителей встречных транспортных средств. И если первые просто накажут, то со вторыми все намного хуже – столкновение с ослепшей встречной машиной будет иметь самые печальные последствия. И хорошо, если до этого не дойдет, а все ограничится ударом монтировкой по фарам.

А слепить будет. Недаром такую доработку называют колхоз-ксенон. Дело в том, что ксенону нужны специальные фары, а галогенные ну никак не обеспечат нужной светотеневой границы и будут светить куда ни попадя.

Что касается законности, то не буду много говорить, просто откроем КоАП РФ, статья 12.5 часть 3:

Открываем эти самые «Основные положения»:

Ну и контрольный, как говорится, в голову. ПДД, «Перечень неисправностей, при которых запрещается эксплуатация ТС», глава 3, пункт 3.4.

Наш биксенон попадает под все вышеперечисленное добро. Какой за это штраф? Да никакого, просто лишение права управления транспортным средством сроком на 6-12 месяцев. Ну и лампочки отберут, а может, и блоки розжига.

Вот мы и разобрались, что такое биксенон, как он работает и чем отличается от биксеноновых линз. Что касается установки – тут решать только тебе, но если желание не пропало, то, прочитав статью, ты сможешь самостоятельно установить и подключить биксенон на своем автомобиле.

Предыдущая
КсенонОбзор ксеноновых ламп D2R
Следующая
КсенонОписание и обзор блоков розжига ксенона D2S

Что такое биксенон

Обычная ксеноновая лампа представляет собой один источник света, который может работать либо на дальний, либо, как часто бывает, на ближний свет. Биксеноновые лампы универсальны – они могут переключаться, превращаясь из источника дальнего света в источник ближнего, и наоборот. То есть одна лампа заменяет две.

Как она работает

Казалось бы, что тут выяснять? Поставили две ксеноновые колбы по аналогии с двумя спиралями, как в галогенке, да и все. Но колба в биксеноне одна! Взглянем на биксеноновую лампочку поближе.

Биксенон Н4

Мы видим обычную ксеноновую колбу, закрытую металлическим экраном специальной формы. Сверху лампа открыта полностью, снизу вся закрыта за исключением небольшой прорези, которую я пометил стрелкой.

На снимке хорошо видно, что колба, в которой происходит разряд и, соответственно, свечение, не совпадает с прорезью. Таким образом, биксенон светит только вверх. Это ближний свет. Если сдвинуть колбу к цоколю, то разрядная камера совпадет с прорезью и прибор начнет светить и вниз. Света на линзу фары будет поступать больше, и это будет дальний свет.

Как сдвинуть лампу относительно экрана? Секрет прост. В цоколе биксенона скрыт электромагнит, который буквально втягивает источник света, сдвигая его к прорези. Именно поэтому цоколь биксеноновой лампы такой массивный. Снимем металлический экран и посмотрим, как это происходит.

Слева магнит отключен – лампочка в исходном положении, включен «ближний». На правом снимке электромагнит активен – включен «дальний». Вот и вся хитрость.

На заметку. В некоторых моделях биксеноновых лампочек двигается не лампа, а дополнительная шторка, которая в нормальном положении (электромагнит обесточен) перекрывает прорезь в экране. Для нас это несущественно, но знать полезно.

Почему первый снимок был подписан «Биксенон H4»? Ведь сама биксеноновая лампа имеет вообще непонятно какие разъемы. Все просто – такой тип источников света совместим по габаритам юбки и ключам на ней с галогенной лампой H4. Одну снял, другую поставил безо всякой доработки фары.

Чем отличается от биксеноновых линз

Очень часто биксенон путают с биксеноновыми линзами. Это абсолютно разные устройства! Взглянем на фото линзы.

Биксеноновая линза (билинза)

Здесь цифрам обозначены:

1. Линза.
2. Подвижная шторка с электромагнитом.
3. Колодка управления электромагнитом.
4. Посадочное место под обычную ксеноновую лампу H1.

Вставляем обычную лампочку и, управляя шторкой, организуем и дальний, и ближний свет. А линза превращает конструкцию в готовую фару, правда, без корпуса. Биксеноновая лампа умеет сама переключаться, но ей нужна фара.

Что лучше – биксенон или билинза?

Однозначно на этот вопрос ответить сложно. Если у нас уже стоит специальная фара под ксенон, то достаточно купить биксенон, и вопрос решен. Если фары нет, то, конечно, удобнее и дешевле линза – ее можно просто врезать в любую штатную фару, которая будет исполнять роль защитного кожуха и не более.

Разрешенный перечень фар по закону для установки

Ксенон можно устанавливать в те фары, которые оборудованы для данного вида источника света. Нельзя просто так поставить ксеноновые фары — это противозаконно.

Законодательством установлены виды фар, в которые разрешено устанавливать ксенон.

Они носят специальные маркировки:

DR и DC	означает, что машина имеет фары дальнего и ближнего света. Установка ксенона разрешена в любую из них. Также допускается монтаж в обе фары
DCR	такая маркировка встречается у автомобилей, которые оборудованы одной лампой, работающей как для ближнего, так и для дальнего света (так называемые двухрежимные фары). Установка ксенона не запрещена
HR и DC	маркировка говорит о том, в дальний свет устанавливать ксенон запрещено, а в ближний — разрешено
HR и HC	такая маркировка встречается на фарах японских автомобилей. В этом случае ксенон может быть установлен. Если же маркировка проставлена на машине, выпущенной в другой стране, то допускается установка только галогеновых фар

Можно запомнить более легкое правило: если на маркировке стоит буква D, то галоген разрешен. Свидетельство о регистрации ТС? В остальных случаях придется довольствоваться галогеном или лампой накаливания.

Получить информацию о возможности установки ксеноновых фар можно у завода-производителя или официального дилера торговой марки, под которой выпущен автомобиль.

Не допускается установка газоразрядных фар при таких маркировках:

HC и HR	означает, что на автомобиль можно устанавливать только галогеновые лампы
HCR	маркировка указывает на то, что в автомобиле установлена одна лампа для дальнего и ближнего света. Ксенон запрещен в таких машинах
CR	автомобили, в которых можно устанавливать только лампы накаливания

Другие виды фар запрещены.

Многие автовладельцы полагают, что если ксеноновые фары были куплены в престижной компании, а не на китайском рынке, то их установка законна.

На самом деле, марка и модель ксенона значения не имеет. Возможность установки таких фар предусматривается производителями, поэтому любые ксеноны, независимо от стоимости, запрещены.

Подборка для Вас!

Скачайте в надежное место бланки и образцы документов для автолюбителей.

Что такое «ксенон»

Итак, для начала необходимо разобраться, в чем отличие ксеноновых ламп от галогенных. Последние, по сути, представляют собой обычные лампы накаливания, но с улучшенными световыми характеристиками. В качестве источника света в них работает вольфрамовая нить, которая под напряжением разогревается и начинает светиться. Галогенная лампа со временем светит все хуже и хуже. Причина кроется в том, что вольфрам постепенно испаряется и оседает на внутренней поверхности колбы. Второй недостаток таких ламп в достаточно низкой надежности. При движении по плохим дорогам велика вероятность, что спираль оборвется.

Зато для «галогенок» не требуется сложной оптики. Спираль, являющаяся источником света, закреплена неподвижно, поэтому оптимальную конструкцию линзы и отражателя довольно просто вычислить.

В ксеноновой, или, правильнее, газоразрядной лампе источником света является электрическая дуга, возникающая между двумя электродами. Внутри колбы находится смесь инертного газа ксенона и солей металлов. Высоковольтный разряд, проходящий между парой электродов, вызывает яркое свечение этой смеси.

В отличие от спирали, электрическая дуга имеет определенную степень подвижности, поскольку каждый новый разряд проходит не точно в том месте, где предыдущий (особенно это хорошо видно на замедленном видео). Свет от ксеноновой лампы получается рассеянным. В результате возникает необходимость тщательно проектировать:

• оптику, и применять специальные фокусирующие линзы, которые смогут собрать правильный световой пучок;
• а также шторки, отсекающие лишнюю часть светового потока.

Главное преимущество «ксенона» — фара лучше светит. Однако из него возникает и главная проблема – ослепление. Правильно отрегулированные фары ближнего света с галогенными лампами не ослепляют встречных водителей, независимо от рельефа дороги. В отличие от них «ксенон», если нос машины задерется вверх, светит прямо в глаза. Чтобы бороться с этим, автомобиль должен быть оснащен автоматическим корректором фар, который будет постоянно поддерживать их правильное положение. В интернете можно найти немало видео с авариями, вызванными ослеплением, неправильно установленными ксеноновыми фарами.

Статья в тему: Металлические, резиновые и пневматические элементы подвески

Существует и еще одно требование, о котором многие забывают. Стекло фары должно быть всегда чистым. Как только на него попадает грязь, световой поток начинает рассеиваться. В результате, опять же, ослепляются встречные водители, и резко ухудшается освещение дороги. На видео хорошо видно, насколько хуже светит фара при образовании даже тонкой грязевой пленки на стекле фары. Поэтому автомобиль дополнительно должен оснащаться омывателем фар.

Правила настройки ксеноновых фар

Неправильно установленный ксенон слепит встречных водителей и легко приводит к ДТП

Во избежание ослепления водителей встречных автомобилей необходимо правильно настраивать ксенон и биксенон сразу после установки. Процедура осуществляется следующим образом:

1. Автомобиль ставится капотом к стене, параллельно ей — расстояние между ней и бампером должно быть минимальным.
2. При помощи мела, фломастера или чего-то подобного необходимо обозначить центр каждой из фар и самого автомобиля (пометки должны быть перпендикулярны нижней границе стены);
3. Автомобиль необходимо откатить на 7,5 метров от исходного положения.
4. После этого через центр светового пучка ламп при помощи мела на стене следует провести горизонтальную линию.
5. Далее проводится ещё одна горизонтальная линия (также на стене мелом) – она параллельна предыдущей и должна быть ниже на 7,62 см.
6. Затем включается ближний свет автомобиля и при помощи специальных болтов регулировки определяется оптимальное положение пучка света — верхняя часть центрального пучка должна касаться нижней горизонтальной линии.

Всю процедуру следует осуществлять в темноте или же при минимальном количестве света. Это позволит свести вероятность погрешности к абсолютному минимуму. Дальний свет будет подстроен автоматически, если используется биксенон, а настройка проводится на ближнем.

Сегодня ксенон и биксенон являются отличной альтернативой обычным галогенным и прочим лампам. Но стоит помнить о некоторых правилах установки и последующей настройки

Со всеми особенностями важно ознакомиться заранее, чтобы потом не было неприятных сюрпризов. Подробнее о том, какие ксеноные фары выбрать для установки в автомобиль, можно прочитать здесь

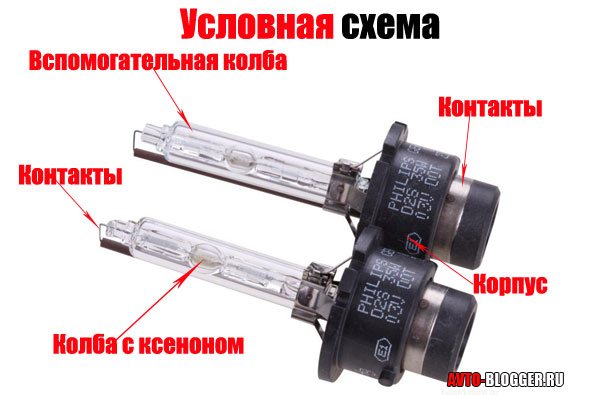

Устройство ксеноновой лампы и системы

Это так называемая газоразрядная лампа. В ней под высоким давлением закачан наш газ в специальную колбу.

• Есть основная стеклянная колба, с достаточно толстыми стенками. То есть, я хочу отметить — что лампа не хрупкая.
• Колба заполнена нашим инертным газом – ксеноном, однако некоторые пары ртути. Они также зажигаются от нашего ксенона, однако она находятся в другой, внешней колбе
• Также внутрь помещаются два электрода, которые располагаются рядом друг с другом, на достаточно близком расстоянии.
• С внешней части к этим электродам подходят два контакта, как у обычной лампы это плюс и минус.
• За лампой стоит высоковольтный «блок розжига», который является важным элементом системы.
• Ну и собственно «жгут проводов» который подсоединяется к системе питания автомобиля и соединяет лампу и блог розжига.

Собственно это вся система, как видите ничего сложного, абсолютно! Просто многие из моих читателей, думаю — что это просто «заоблачные технологии».

2 Процесс установки ксенона – пошаговое руководство

Для установки ксенона своими руками необходимо наличие следующих инструментов:

• Комплект ксеноновых ламп + блок розжига и крепления
• Набор стандартных отверток и гаечных ключей
• Двусторонний скотч, нож и хомуты
• Дрель и фреза на 20-25 миллиметров

При установке ксенона в головные фары автомобиля в первую очередь следует уделять внимание технике безопасности. Проводить работу по установке рекомендуется сухими и чистыми руками. В процессе установки запрещается касаться руками колбы ксеноновой лампы, а если контакт все же произошел, следует обезжирить поверхность колбы спиртовым раствором

Перед началом работ в обязательном порядке необходимо отсоединить плюсовую клемму с аккумуляторной батареи. Помните, что во время подачи напряжения и запуска ксенон дает более 20 тысяч вольт электрического напряжения, поэтому во время работы следует быть максимально внимательным и осторожным.

Схема подключения ксенона

Шаг 1. Для установки ксенона открутите защитную крышку с фары автомобиля и аккуратно достаньте из фары штатную галогеновую лампу, предварительно отключив от нее все провода и соединения. Как правило, лампочку фиксирует дополнительная пружинка, которую необходимо аккуратно отжать и извлечь лампу. Вместо штатной лампы вставляем ксеноновую из комплекта, предварительно сняв защитное покрытие с колбы. Провода соединения необходимо будет вывести через заглушку фары в подкапотное пространство для подключения к блоку розжига.

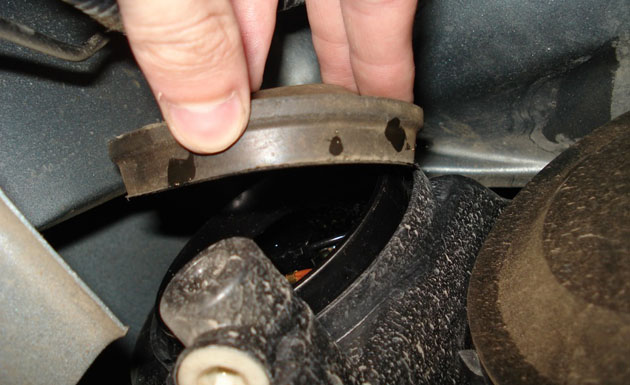

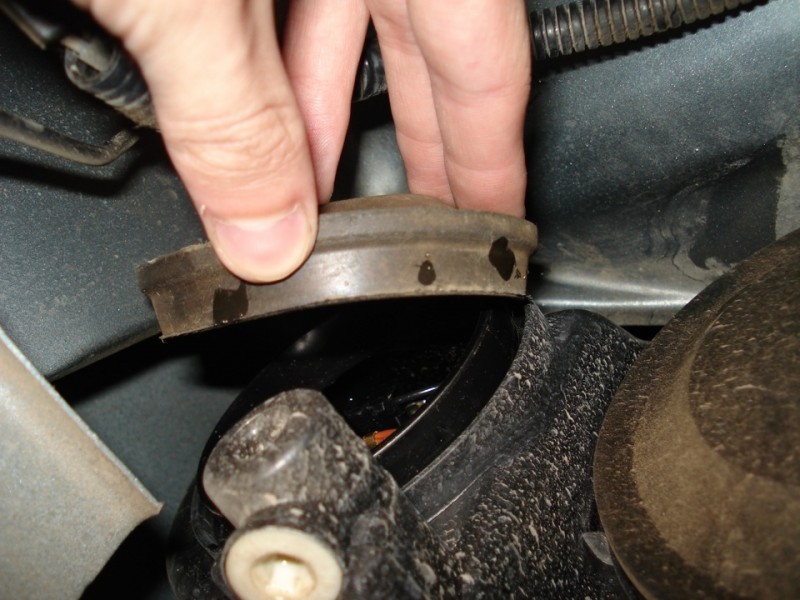

Открываем заднюю крышку фары

Устанавливаем лампу

Для доступа к фаре со стороны аккумулятора рекомендуется его снять. После установки лампочек следует подсоединить к ним клеммы от блока розжига. В заглушках фар необходимо проделать отверстия, через которые пойдут провода соединения лампочки и блока розжига. Если заглушки металлические, следует просверлить отверстие не более 2,5 сантиметров с помощью дрели и  соответствующей фрезы. Если заглушка из пластика, аккуратно вырезаем отверстие при помощи ножа.

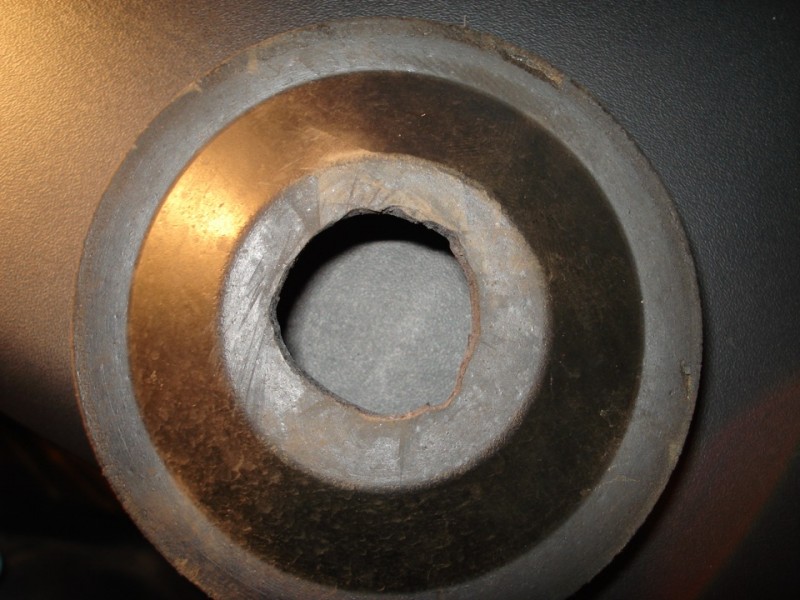

Делаем отверстие в заглушке фары для проводов

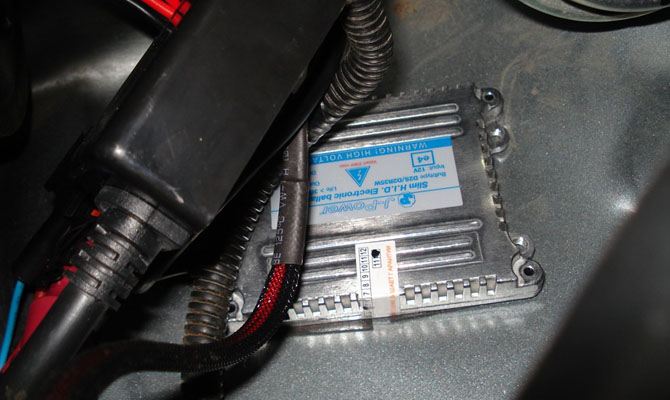

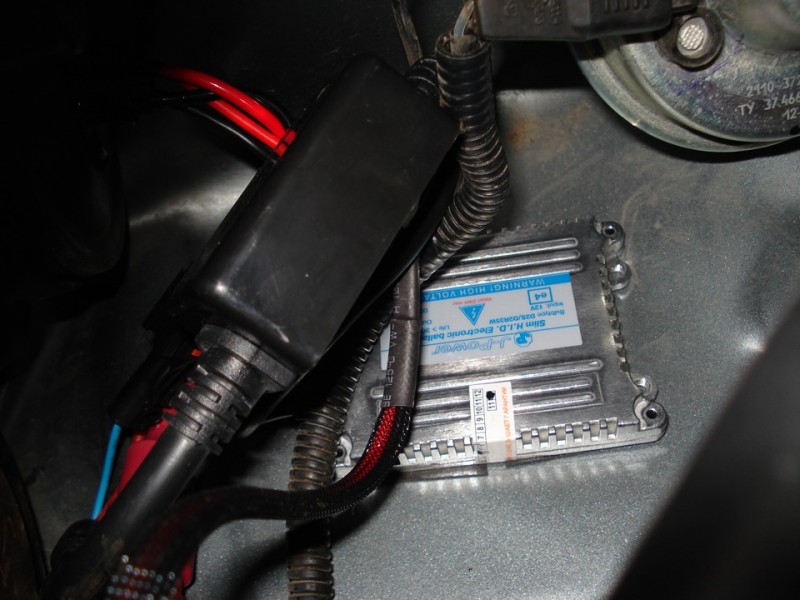

• Шаг 2. Установка блока розжига. Для установки блока необходимо выбрать соответствующее место в подкапотном пространстве. Лучше всего подойдет место в непосредственной близости от обеих фар для более удобного подключения проводов. Закрепить блок розжига необходимо с помощью специальных хомутов из комплекта, либо просверлить несколько отверстий и закрепить блок на два самореза для обеспечения лучшей устойчивости.
• Шаг 3. Провода от блока розжига и ксеноновых ламп необходимо подсоединить, строго соблюдая полярность. Перепутать провода сложно, так как они имеют разный цвет, в данном случае черный и красный, где черный –  «минус», красный – «плюс». Для подключения блока розжига к штатной электросхеме автомобиля проведите отдельный провод и подсоедините его к разъему от снятой лампы. Проводку следует затянуть хомутами и дополнительно изолировать.

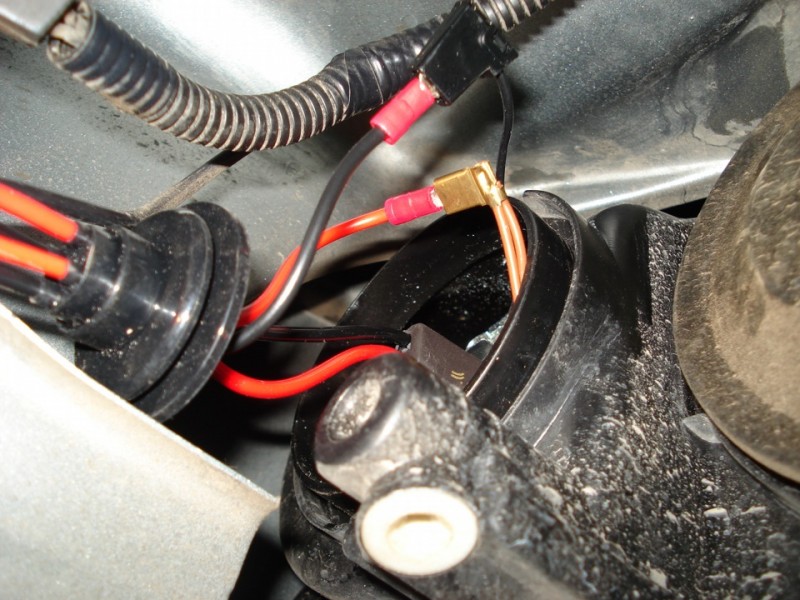

Прокладываем проводку

Проводка ксенона

Чтобы проверить правильность подключения ксенона необходимо действовать по инструкции, которая есть в комплекте. Как правило, схема подключения и проверки выглядит следующим образом:

Схема монтажа ксенона

Внимание! Для некоторых моделей автомобилей с бортовыми компьютерами целесообразно установить дополнительный стабилизатор напряжения, который будет распределять нагрузку на проводку в момент «разгорания» ксенона. Ниже представлено видео по самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и цоколем типа H7

Ниже представлено видео по самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и цоколем типа H7.

Законно ли использование биксенона в РФ: ГОСТы и требования КоАП

Необходимо ориентироваться на документ «Об использовании ксеноновых фар». Он сформулирован Департаментом обеспечения безопасности МВД РФ от 20.02.2010 года. В соответствии с ним, на автомашины разрешено установить головной свет со следующими обозначениями дальности:

• ГОСТ Р 41.112–2005 (лампы прямого накала):
  • С — ближний;
  • R — дальний;
  • CR — фары, работающие одновременно в двух режимах;
• ГОСТ Р 41.112–2205 (лампы галогенового типа):
  • HC — ближний;
  • HR — дальний;HCR — ближний и дальний;
• ГОСТ Р 41.98–99 (ксенон):
  • DC — ближний;
  • DR — дальний;
  • DCR — двухрежимный свет.

Если возникла необходимость заменить обычные ламп накаливания или галогенные на ксенон, стоит внимательно ознакомиться с государственными стандартами. Так можно избежать немалого штрафа. Аналогичным образом обстоит дело с ПТФ (противотуманными фарами). Наличие этих осветительных приборов не обязательно. На противотуманки распространяются те же требования, что и на стандартные головные.

За некорректно установленный ксенон в худших случаях можно попрощаться с правами на полгода

При монтаже в не предназначенные для этого фары ксенона или биксенона возникает ответственность, регламентируемая ч. 3 ст. №12.5 КоАП. Если работники ГИБДД установят факт использования подобного оборудования, возможно изъятие водительского удостоверения на срок от 6–12 месяцев. Сами лампы будут конфискованы, но какой-либо штраф отсутствует.

Принцип работы ксеноновых и биксеноновых ламп

Чтобы понять принцип действия биксенона и ксенона, стоит разобраться в особенностях каждого из них.

1. Ксенон.

Лампа внутри которой содержится инертный газ. Главное отличие от привычных лампочек — отсутствие нити накаливания.

Принцип работы прост и гениален. Внутри лампы газ ксенон и пара электродов. Между ними появляется разряд высокого напряжения, который заставляет газ светиться.

Как следствие, возникает яркий пучок света определенного направления. Получается, что главный источник света — газ.

Если говорить подробнее, то внутри стеклянной емкости, имеющей размер спичечной головки, содержится смесь солей металла и инертного газа (ксенона).

Разряд высокого напряжения появляется между электродами, которые помещены в колбу, что способствует появлению яркого свечения смеси.

Главный плюс такой конструкции — минимум энергозатрат при качественном освещении.

Сложность ксенона заключается в организации электросети. Принцип действия прост, чего не скажешь о схеме построения.

Для пуска ксенона и появления разряда между электродами должно быть создано напряжение в 25 000 Вольт. Чтобы гарантировать горение, необходима поддержка переменного тока с напряжением в 330 Вольт и частотой 330 Герц.

Вот почему при монтаже ксеноновых фар не обойтись без установки дополнительных узлов, один из которых — блок поджига.

Главный плюс ксенона — отсутствие спирали. Но такая отличительная черта привела к появлению новой проблемы — ослеплению водителей встречных автомобилей.

В «галогенках» схема проще. Там, чтобы исключить ослепление, стоит переключить нити накаливания, сменив режим с дальнего на ближний.

В случае с ксеноном проблема решается установкой дополнительного экрана, отсекающего «лишний» световой пучок.

Кроме этого, большим спросом пользуется биксенон. Он позволяет перейти на ближний (дальний) свет, не теряя в качестве освещения дороги.

2. Биксенон.

Такая лампа считается одной из разновидностей классического ксенона.

Главная особенность — наличие внутри механизма, способного менять направление излучения.

Речь идет о металлической шторке, перемещаемой под действием магнитного устройства. За счет действия магнита происходит открытие различных зон биксеноновой лампы.

Принцип действия биксеноновой линзы следующий. Лампочка серии D2S (лампы такого типа монтируются в ксеноновые линзы) направляет пучок света на овальный рефлектор.

Последний отражает свет в сторону линзы, которая получает поток с отражателя и распределяет его. После этого шторка закрывает часть света для создания «ближнего» режима.

Переключение способствует получению равномерного света с четкими границами, без «лишних» засветок по краям.

Установка биксенона своими руками

Вместо двух комплектов ксенона можно установить биксенон. Если на автомобиле имеется штатный блок розжига, монтаж будет совсем несложным, но потребуется доработка самой фары. Итак, устанавливаем биксенон сами:

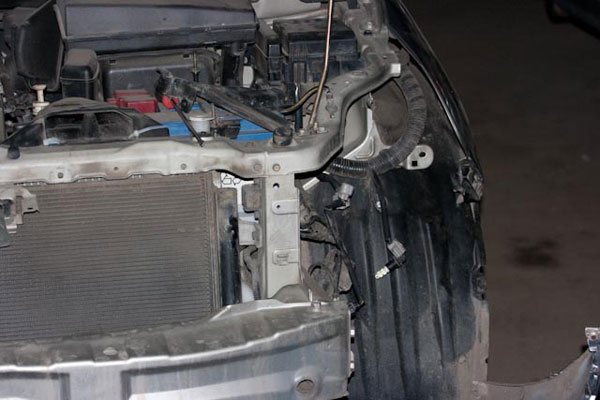

Сначала надо полностью снять передний бампер или хотя бы отогнуть его (нижние крепления можно не откручивать).

Разобрать фары.

Снять все пружинки и скобы.

Обломать два выступа (посадочное место под лампу трогать не нужно).

Выскоблить весь штатный герметик (можно слегка подогревать его феном). Далее надо просто высверлить на дефлекторе отверстие под проводку. Это отверстие расположено за штатной шторкой, и после установки линз в фары его не будет видно.

Вставить лампу, протянуть в отверстие провода (в инструкции по установке биксенона есть подробная схема).

Выровнять линзу и зафиксировать гайкой с обратной стороны. Залить в щель между посадочным местом лампы и шайбой специальный термоклей, склеить плафон и фару герметиком.

Завершив монтаж биксенона, можно выполнить установку переднего бампера.

Устанавливаем ксенон своими руками

Не стоит пренебрегать техникой безопасности при установке ксенона, так как можно не только испортить оборудование, но и сильно покалечиться. Поэтому следите за тем, чтобы ваши руки были сухими и незамасленными.

Также запрещается касаться руками колбы ксеноновой лампы. В случае контакта с ней необходимо обезжирить поверхность с помощью спирта.

Перед началом установки обязательно отсоедините плюсовую клемму аккумулятора. Нужно также помнить о том, что ксенон в момент запуска дает напряжение 23 тысячи вольт!

После того, как вы убедились в безопасности процесса можно приступать непосредственно к установке. Первым делом снимем старые галогенные лампы и заменим их лампами ксенона. Для этого необходимо снять защитную крышку с фар.

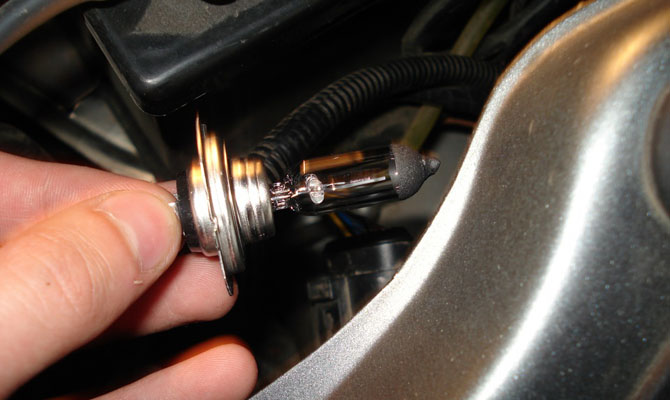

Отключаем контактные провода от лампы и вытаскиваем ее.
Для того, чтобы безопасно извлечь лампочку в некоторых автомобилях необходимо отжать пружинку, которая ее фиксирует.
Новую ксеноновую лампу аккуратно извлекаем из защитной колбы и вставляем в отверстие. Помните о том, что касаться колбы руками нельзя. Если у вас была пружинка, которая фиксировала галогенную лампу, то ее необходимо примять. Дело в том, что провода от ксеноновых ламп необходимо будет протянуть сквозь нее и затем вывести через заглушку в подкапотное пространство.
Со стороны аккумулятора сделать это будет немного сложнее, так как он будет частично загораживать доступ к фаре. Поэтому его лучше снять. После установки лампочек подсоединяем к ним клеммы от блока розжига.
Следующим шагом будет проделка отверстий в заглушках фар для протяжки проводов. Есть два типа заглушек — резиновые и металлические. В резиновых отверстие вырезаем ножницами, в металлических придется сверлить.
Для сверления лучше использовать фрезу. Оптимальный диаметр отверстия — примерно 25 мм.
Этап установки лампочек был наиболее сложным и трудоемким. Далее необходимо выбрать место для установки блока розжига. Оно должно находится в непосредственной близости к фарам, чтобы провода проходили не в натяжку.
Лучше выбрать место, которое защищено от влаги, загрязнений и нагрева. Вообще-то качественные блоки розжига должны быть герметичными, но некоторые производители мало об этом заботятся. Если все-таки не удается подобрать защищенное место, то просто обмотайте блок изолентой или скотчем. Это повысит его безопасность, хоть и частично. Сам блок розжига можно закрепить с помощью хомутов, двустороннего скотча или прикрепить винтами.
Далее соединяем провода от блока розжига и от ксеноновых ламп. Здесь у каждого провода свой цвет, так что перепутать будет сложно. Также нужно подключить блок розжига к штатной электронной системе. Для этого проводим еще один провод от блока розжига до того разъема, куда подключалась галогенная лампочка.
Повторяем процедуру со второй фарой, процесс аналогичен — устанавливаем ксеноновые лампы, блок розжига и соединяем провода. Всю проводку закрепляем хомутами, чтобы не болталась. Лишний провод скручиваем в кольцо.

Правильность подключения лучше проверить по схеме, которая обязательно будет в инструкции. Также вы можете воспользоваться этой схемой подключения ксенона:
Некоторые трудности возникают при установке ксенона своими руками на автомобили с бортовыми компьютерами. Если ксенон неправильно функционирует при розжиге или во время свечения рекомендуется установить реле напряжения. Оно будет стабилизировать нагрузку на проводку в тот момент, когда фары разгораются.

В этом видео рассказывается, как установить лампы ксенона своими руками. Лампы производства компании IL-Trade, цветовая температура 4300К с цоколем Н7.

Обзор хороших моделей

А теперь отправимся по магазинам и посмотрим на ассортимент

Будем обращать внимание пусть не на лучшие, но на довольно интересные модели ламп биксенона

STARVISION H4 HI/LOW

Не самая лучшая корейская модель с ресурсом в 1 000 часов, но ее преимущество в цене – 400 руб. за комплект. Такие лампы биксенон вполне по карману практически каждому. Еще одно преимущество этих изделий – низкий уровень брака, не превышающий 1-2%. Как заявляет производитель, создаваемый этой лампой световой поток по направлению и форме соответствует потоку галогенной. То есть при замене одной на другую светотеневая граница не изменится.

Инструкция по установке ксенона

Процесс установки ксенона своими руками, вместо штатного освещения автомобиля, упрощается год от года. И если раньше для этого приходилось в значительной мере менять проводку в машине, использовать специальные переходные кольца и другие приспособления, то сегодня достаточно принять решение относительно 2-х пунктов:

1. Тип лампы – это может быть ксенон или биксенон;
2. Тип цоколя – для упрощения установки, ксеноновые лампы нужно покупать с тем же цоколем, что и штатные галогенные, установленные в машине с завода.

В некоторых автомобилях оптика сконструирована таким образом, что лампочки дальнего и ближнего света разъединены. В таком случае установка биксенона невозможна – только ксенон. В остальных случаях можно поставить биксенон, и тогда переключение с ближнего на дальний свет будет происходить в одной лампе.

Комплект ксенона для установки на авто обязательно включает в себя следующие компоненты:

• Блоки розжига – 2 шт.;
• Ксеноновые лампы – 2 шт.;
• Крепеж (необходим для проведения установки);
• Комплект проводов;
• Инструкция по установке и подключению.

Типовая схема подключения ксенона (биксенона)

Для успешного проведения работ по установке ксенона своими руками достаточно будет следовать инструкции, которая прилагается к каждому комплекту. Главное – строго соблюдать последовательность действий, описанную в инструкции, и технику безопасности.

Ниже мы приводим пошаговое руководство по установке и подключению ксенона, составленное нашими специалистами. А подробную видео-инструкцию смотрите в конце этой статьи.

И так, очередность выполняемых действий при установке ксенона будет следующей:

1. Извлечение старой лампы. Чтобы установить «ксенонки», нужно из фар сперва извлечь старые галогенные лампы. Для этого снимите пластиковый защитный колпачок, закрывающий цоколь с обратной стороны фары, и, отжав металлический зажим, извлеките прежнюю лампочку из гнезда.
2. Установка ксеноновой лампы. На место старой, в фару необходимо установить новую ксеноновую лампу (предварительно извлеченную из транспортной упаковки) и зафиксировать ее пружинным зажимом.
3. Соединение контактов. Соблюдая правильную полярность, соедините контакты питания от прежней лампы с клеммами от новой. Места соединения проводов тщательно заизолируйте изолентой или термоусадочной трубкой.
4. Прокладка проводов. Как правило, защитные колпачки, закрывающие цоколи лампочек с обратной стороны фары, не имеют никаких отверстий. Для прокладки проводов в каждом колпачке нужно строительным ножом, или другим удобным инструментом, вырезать аккуратное отверстие под резиновое уплотнительное кольцо от проводов, входящих в комплект ксенона (смотрите на видео ниже). После этого провода протягивают в получившееся отверстие, аккуратно укладываются в фаре и закрываются колпачком.Примечание. Если вы все сделали правильно, то, в результате выполнения предыдущих шагов, у вас в фаре должна стоять ксеноновая лампочка, закрытая защитным колпаком, из которого должны выходить два жгута проводов для питания блока розжига и ксеноновой лампы.
5. Подключение ксенона. На этом шаге нужно всего лишь подключить провода, выходящие из фары, к блоку розжига ксенона. Перепутать полярность или вставить штекеры не в свои гнезда практически невозможно, так как все провода обозначены соответствующими цветами, а гнезда имеют специальную защиту.
6. Установка блока розжига. Блок розжига ксенона закрепляется под капотом. Однако есть места, где его расположение может принести массу неприятностей. Во избежание этого не рекомендуется устанавливать блоки там, куда легко просачивается вода, а также возле двигателя. Кроме этого, провода не должны быть сильно натянуты.

Эти операции выполняются на обеих фарах: как на левой, так и на правой.
