Прикуриватель автомобилей ваз 2108, 2109, 21099, схема подключения

Причины, по которым не работает прикуриватель в автомобиле ВАЗ-2110

У любой неисправности обязательно есть какое-то объяснение. Иными словами, для того, чтобы устранить проблему, сперва следует найти спровоцировавшую ее возникновение причину. В случае с прикуривателем, это не должно вызвать каких-то затруднений. Его устройство достаточно простое, поэтому разобраться в нем для водителя не составит особого труда. Иными словами, для выявления проблемы и ее устранения не нужно ехать на сервис – все вполне можно сделать и своими силами.

Электрическая схема прикуривателя также довольно простая. По сути, он соединяется напрямую с аккумуляторной батареей, а если говорить точнее, то через монтажный блок.

Такая конструкция вполне обоснована, и она учитывает особенности эксплуатации данного устройства. Все дело в том, что когда прикуриватель включается в работу, то через него идет ток достаточно большой силы. Здесь впору привести аналогию со стартером.

Если прикуриватель перестал работать, то причиной этому могут быть несколько причин:

• предохранитель;
• провода;
• неисправность самого устройства.

Давайте рассмотрим их немного детальнее. Первым делом при неисправности прикуривателя следует проверить целостность предохранителя. Вообще, при поиске причин лучше всего идти по пути от простого к сложному. Нужный нам в данном случае предохранитель находится в монтажном блоке. Узнать его можно по маркировке – соответствующему изображению F18. Кстати, на электрической схеме «десятки» он обозначен точно так же. Сила тока, который проходит через данный предохранитель, не должна превышать отметку 25 ампер.

Впрочем, есть еще более простой способ. В данном случае даже не потребуется открывать монтажный блок и осматривать предохранитель. Достаточно будет обыкновенно попробовать включить зажигание и запустить вентилятор отопительной системы. Это действительно наиболее простой вариант проверки. Все дело в том, что вентилятор и прикуриватель «посажены» на один и тот же предохранитель – вышеупомянутый F18. Соответственно, при выходе его из строя ни одно из этих устройств работать не будет.

Решается проблема просто. Открываем монтажный блок и меняем неисправный предохранитель. Для того чтобы было более удобно проделывать данную операцию, конструкторы предусмотрели пинцет. Он находится внутри монтажного блока, и с его помощью действительно гораздо удобнее манипулировать столь тонким предметом, как предохранитель. Осталось только лишь проверить работу прикуривателя, и, если все в порядке, закрыть монтажный блок.

Однако предохранитель далеко не всегда является причиной неисправности. Если он в полном порядке, значит, проблему следует поискать в проводах, которые соединяют монтажный блок и прикуриватель. Возможно, где-то произошел обрыв. Как устранить данную проблему, объяснять, наверное, не нужно. Только не забудьте потом тщательно заизолировать восстановленный провод.

Однако причина может быть еще более серьезной – речь идет о поломке самого прикуривателя. Впрочем, перед тем как начинать разбирать устройство, осмотрите еще и предохранитель F6. Все дело в том, что он при перегорании также может спровоцировать отказ в работе прикуривателя. Если же предохранитель в порядке, то иного выхода, кроме как разборка прикуривателя, уже не будет.

Стоит отметить один момент. В подавляющем большинстве случаев прикуриватель выходит из строя по вине самих автолюбителей, подключающие в его гнездо устройства, потребляющие ток достаточно мощной силы. Одним из примеров здесь является мощный автомобильный электронасос. Если же пользоваться гнездом прикуривателя аккуратно и строго в соответствии с требованиями производителя, то у вас вряд ли возникнут какие-то проблемы с данным устройством.

Часто прикуриватель используется как розетка, поэтому выход его из строя влечет отключение подключенных через него дополнительных устройств. В статье Вы найдете ряд причин, почему перестал работать прикуриватель ВАЗ 2110.

Ампераж прикуривателей

Автомобильный прикуриватель представляет собой металлический стакан с контактными пластинами, в который вставляется заглушка со спиралью накаливания. Допустимая сила тока в цепи рассчитывается в зависимости от сопротивления элемента накаливания и напряжения в бортовой сети (согласно закону Ома). Соответственно подбирается сечение многожильных коммутационных проводов и номинал предохранителя, который ставится в салонном блоке (установлен в панели приборов или в багажном отделении машины).

Следует учитывать, что оборудование рассчитано на максимальной мощности на протяжении 10-15 секунд. После нагрева спирали срабатывает биметаллический фиксатор, встроенная в заглушку пружина автоматически размыкает контакты. Номинал предохранителя находится в диапазоне от 10 до 15 А (зависит от производителя и модели машины, информация указывается в инструкции по эксплуатации).

Владелец машины должен заменить вставку на элемент с идентичными рабочими параметрами. Использовать предохранители повышенного номинала или самодельные приспособления («жучки») категорически запрещено. Если происходит повторный выход из строя вставки, то требуется провести диагностику электрической цепи и устранить причину короткого замыкания.

Устройство прикуривателя автомобиля

Несмотря на внешнюю простоту, устройство автоприкуривателя представляет довольно сложную техническую конструкцию:

На центральный контакт 1 подают напряжение питания + 12 Вольт через предохранитель номиналом 10 – 30 Ампер (зависит от типа прикуривателя и марки автомобиля). Рабочий элемент 9 обычно выполнен из спиральной нагревательной нихромовой пластины. Его центральный контакт соединяется с контактом 1 (напряжение питания) после нажатия на кнопку 6 съемного элемента прикуривателя 5.

Биметаллические пластины 10 фиксируют момент прижатия съемного элемента к контакту прикуривателя. По мере нагревания электрического элемента 9 температура биметаллических пластин увеличивается, они изменяют геометрические размеры, крепление фиксаторов ослабляется, и пружина 3 выталкивает съемную часть из гнезда, тем самым сообщая о моменте полного разогрева.

В большинстве современных прикуривателей имеется лампочка или светодиодные элементы для подсветки гнезда в темное время суток.

Типичные места установки регистратора

Место установки прибора важно для прокладки проводов питания, выбора места подключения видеорегистратора. Основными местами установки видеорегистраторов стали верхняя панель «торпедо» и лобовое стекло машины

Достоинствами крепления прибора на «торпедо» становятся устойчивое положение регистратора, возможность снимать его на стоянке во дворе. Недостатком такого расположения становится ограничение нижнего обзора видеокамеры капотом автомобиля.

При установке видеорегистратора на лобовое стекло, свисающий провод питания мешает обзору, что часто проявляется при резких маневрах машины. В остальном расположение камеры за салонным зеркалом заднего вида вполне удобно.

К плафону освещения

Распространенным способом подключения видеорегистратора без прикуривателя является коммутация блока питания с кабелем плафона подсветки, который располагается на потолке автомобиля. Встречаются плафоны, смонтированные около зеркала заднего вида, и устройства, размещенные в центральной части потолка. Для коммутации пригодны оба варианта, использование переднего плафона обеспечивает ускоренный монтаж дополнительного оборудования.

Перед началом подсоединения требуется определиться с местом установки регистратора на лобовом стекле. Затем осуществляется прокладка кабеля под пластиковыми обшивками стоек кузова и панелью потолка. Для снижения уровня шума рекомендуется прокладывать жгуты через поролоновые трубки или обматывать поверхность специальной изоляционной лентой.

Параллельно осуществляется демонтаж штатного плафона подсветки интерьера, который крепится к панели потолка защелками или шурупами. Снимать деталь следует аккуратно, используя пластиковую лопатку. Затем необходимо тестовым прибором определить провод, на который подается постоянное положительное напряжение. При этом следует помнить, что часть кабелей оказывается под напряжением только при открытых дверях (по сигналу от концевых переключателей или блока управления дверями).

Питание регистратора подключается с соблюдением полярности, провода соединяются обжимной трубкой или пайкой, места стыка тщательно изолируются. Для подсоединения используется доработанный штатный блок питания или дополнительный адаптер, обеспечивающий снижение напряжения до 5В (стандартно для разных моделей). При этом блок питания должен оборудоваться защитным предохранителем, срабатывающим при силе тока выше 1,5А. Провести проверку работоспособности оборудования, после этого установить на место демонтированные детали.

Доработка адаптера заключается в демонтаже пластикового корпуса. Кабели питания присоединяются к металлическим выводам, допускается припаивание жгута к печатной плате. При использовании специального блока питания требуется установка дополнительного нагрузочного сопротивления. Преимуществом дополнительного трансформатора является пластиковый корпус, который не требуется снимать. Устройство оснащено разъемами, к которым крепится проводка автомобиля и регистратора.

В этом случае штатный блок питания вставляется в гнездо, точка соединения располагается под обшивкой потолка. Недостатком такой конструкции является сложность отключения, имеется риск расшатывания контактов при движении автомобиля. Рекомендуется оснащать конструкцию дополнительным предохранителем.

Устройство

Устройство прикуривателя стандартной конструкции включает 2 элемента:

• патрон;
• гнездо.

В патроне (по центру) размещается стержень из металла, который используется для создания положительного контакта. Контакт со знаком «-» создается с помощью внешней оболочки устройства из металла. Между контактами размещена прокладка, предотвращающая замыкание прибора. Соединение полярностей выполняется с помощью нихромовой спирали, выполняющей задачи элемента нагревания.

После подачи электричества разряд проводится через спираль, подогревая элемент до повышенной температуры. После достижения максимума температурного режима прекращается передача тока с помощью реле (в ручке из пластмассы). Гнездо автомобильного устройства является округлым углублением в панели приборов автомобиля. В гнезде встроена металлическая трубка, предусмотрен также центральный контакт.

На контакт в центре подают «+» от аккумуляторного устройства. Боковое покрытие служит «-«. На корпусе прикуривателя вмонтирована подсветка, которая зажигается в автоматическом режиме при запуске внешних осветительных приборов. В гнезде прикуривателя постоянный ток 12 вольт.

В некоторых автомобилях можно применять дополнительные элементы, которые входят в комплект с прикуривателем. В автоотделах предлагаются растраиватели либо раздваиватели для приборов. Устройство является блоком с 2-3 гнездами. Изделие подсоединяется к обычному прикуривателю с помощью разъема.

Прибором пользоваться очень удобно, т.к. конструкция позволяет подключить несколько гаджетов. Можно встроить выключатель для растраивателей.

Схема подключения

При решении вопроса, как работает устройство, необходимо изучить схему установки автоприкуривателя с названиями элементов комплексной системы. Прикуриватель запускается от электрической сети машины и подключается через монтажный блок без применения реле от аккумулятора.

Защита сетевого подключения обеспечивается предохранителем, который рассчитан на эксплуатацию при напряжении не более 10 ампер. При возникновении замыкания в сети сила электротока резко увеличится, нить предохранителя нагреется, расплавится и разорвет электрическую цепь, предотвратит возгорание электропроводки.

Возможность повышения защиты цепей питания обеспечивается с помощью применения другой схемы подключения, осуществляющейся через реле. Данная схема используется в машинах импортного производства.

По правилам к патрону на панели подсоединены 3 провода:

• постоянный «минус»;
• постоянный «плюс» (проведен через предохранитель от аккумулятора машины);
• «плюс» с габаритных ламп, подходящий к подсветке прибора и функционирующий только при включенных внешних приборах освещения.

Использование системы зажигания для подсоединения прикуривателя применяют только при включении в электросхему реле, т.к. без этого элемента цепь не сможет выдерживать перегрузки.

Подключение прикуривателя

Ни в коем случае не подключайте прикуриватель к замку зажигания. Система зажигания не выдержит такой нагрузки. Проложив провод в подкапотное пространство, подведите его к плюсовому контакту аккумулятора, подключите предохранитель и после этого прикрепите к клемме. Если по каким-то причинам вы не можете этого сделать, подведите провод с предохранителем к стартеру и прикрепите к плюсовому выводу реле. Зачистите конец провода на расстоянии 1 см, наложите его на клемму, затем обожмите с помощью пассатижей. Обязательно закрепите провод, чтобы он нигде не болтался. Для крепления провода к прикуривателю используйте паяльник или соответствующую клемму, в зависимости от модели устройства. Рядом с прикуривателем установите предохранитель и выключатель, это повысит безопасность использования этим устройством.

Не перепутайте расстановку деталей схемы:

1. Аккумулятор.
2. Предохранитель.
3. Выключатель.
4. Реле.
5. Прикуриватель.

Выключатель должен быть рассчитан на ток в 1,5 раза превосходящий максимальную нагрузку. Если такого выключателя нет, прикрепите рядом с ним реле, подходящее по току. Некоторые водители ставят выключатель и реле рядом с замком зажигания. Подключите выключатель к управляющему контакту реле, а прикуриватель к силовому. Для этого наденьте на оголенные концы провода термоусадочную трубку, затем наденьте и обожмите клеммы. Поправьте трубку, чтобы она полностью закрыла место соединения клеммы и провода, затем нагрейте спичкой или зажигалкой. Также можете установить обычный кабельный разветвитель (220 вольт), который продают в хозяйственных магазинах. Найдите ближайшее место подключения «земли» (провод прикручен болтом прямо к кузову). Открутите болт, зачистите контактные площадки клеммы и кузова. Проложите кусок провода от реле и прикуривателя к отверстию земли, чтобы определить длину, затем отрежьте, зачистите концы.

Сделайте разветвитель – возьмите кусок провода подходящей длины, зачистите оба конца. Затем припаяйте друг к другу конец длинного и короткого провода так, чтобы они оба были направлены в одну сторону. Защитите соединение термоусадочной трубкой, затем наденьте клемму подключения к минусу прикуривателя. Трубку расположите так, чтобы она полностью закрыла место контакта. Наденьте на второй конец короткого провода термоусадочную трубку, наденьте клемму. Или используйте обычный кабельный разветвитель, который необходимо жестко прикрепить к кузову.

Проверка монтажа

Внимательно проверьте все соединения. Реле и разветвитель должны быть надежно прикреплены к корпусу. Убедившись, что все в порядке, проверьте, переведен ли замок зажигания в положение выключено и подключайте аккумулятор. Тестером измерьте напряжение на неподключенном аккумуляторе. Наденьте минусовую клемму на соответствующий вывод аккумулятора и снова измерьте напряжение. Если не изменилось, то все хорошо. Если просело хотя бы на 0,5 вольта, включите и выключите все электроприборы, включая систему зажигания. Если напряжение не поднялось, отключайте аккумулятор и ищите замыкание. Если все нормально, включайте выключатель и снова измеряйте напряжение на аккумуляторе. Убедившись, что все правильно, измерьте напряжение на контактах прикуривателя. Если все в порядке – вы успешно выполнили работу.

Как поменять прикуриватель?

Как поменять прикуриватель?

Для многих автолюбителей прикуриватель является необходимым устройством, ведь прикуриватель в машине нужен не только в качестве зажигалки — помимо использования его в этих целях именно через гнездо прикуривателя подключают к электропитанию портативный автомобильный холодильник, компрессор, телевизор, дорожную бритву или кофеварку, зарядное устройство мобильного телефона. В случае поломки прикуривателя его нужно разбирать и ремонтировать. Если же прикуриватель полностью выходит из строя, требуется его замена. Поговорим о том, как поменять прикуриватель

Рассмотрим ремонт или полную замену автомобильного прикуривателя на примере автомобиля ВАЗ 2106.

Наиболее распространенными поломками прикуривателя, в результате которых он перестает работать, являются:

• перегорание плавкого предохранителя;
• перегорание лампочки подсветки.

В этих двух случаях нет необходимости менять весь прикуриватель, надо лишь заменить перегоревшие детали.

Как поменять предохранитель прикуривателя

Все предохранители, защищающие электрооборудование автомобиля, собраны в два объединенных между собой блока, которые находятся в салоне автомобиля слева от руля и располагаются под приборной панелью.

1. Заглушите двигатель, вытащите из замка зажигания ключ, отсоедините минусовую клемму от аккумулятора.
2. Откройте блок предохранителей.
3. Извлеките предохранитель, отвечающий за работу прикуривателя, – это предохранитель № 1, который крепится в крайнем левом гнезде верхнего основного блока.
4. Прочистите контакты в посадочном гнезде и установите в него новый, стандартный, 16-амперный плавкий предохранитель.

Как поменять лампочку в прикуривателе

Замену лампочки производите при заглушенном двигателе и отключенном аккумуляторе.

1. Снимите пластмассовую панель, расположенную под торпедой. Помимо прикуривателя, на ней крепятся кнопка включения аварийной сигнализации и выключатели освещения и вентилятора. Для этого сбоку подденьте консоль отверткой и аккуратно вдавите удерживающий ее фиксатор.
2. Маркером пометьте провода, подходящие к прикуривателю, или зарисуйте схему их подключения.
3. Отсоедините провода.
4. Корпус прикуривателя удерживает большая гайка – отверните ее.
5. Извлеките из корпуса прикуривателя патрон с гнездом.
6. На корпусе прикуривателя крепится корпус лампы – отсоедините его, отжав для этого удерживающие его защелки.
7. Отверткой слегка разожмите корпус лампы.
8. Достаньте из него патрон вместе со вставленной в него лампой.
9. Замените лампу и соберите прикуриватель в обратном порядке

Если же замена лампы и предохранителя не помогла, то для того чтобы восстановить нормальную работу прикуривателя, необходимо менять его полностью.

Как поменять весь прикуриватель в автомобиле ВАЗ 2106

Весь прикуриватель меняют, действуя в таком же порядке, как и при замене лампы подсветки. Отличие состоит лишь в том, что в процессе обратной сборки в корпус прикуривателя вместо старого вставляют новое гнездо и патрон, а лампу наоборот не меняют.

О порядке проведения других работ по ремонту или замене автомобильного электрооборудования читайте в статьях, размещенных на нашем сайте в разделе Электрооборудование.

elhow.ru

Безопасность использования

Как видно, с течением времени автомобильный прикуриватель действительно стал востребованным и полезным разъемом. Но здесь есть свои «подводные камни». Что касается таких энергоемких приборов, как кружки и обогреватели, то возникает множество вопросов о безопасности их использования.

Во-первых, предохранитель в цепи прикуривателя имеет номинал около 10 А, а это мощность в 250 Ватт, при превышении нагрузки предохранитель попросту перегорит.

Во-вторых, сам разъем прикуривателя довольно хлипкий. Контактная часть не может выдержать длительные нагрузки больших токов, что приведет к их разрушению и подгоранию.

В-третьих, провод в этой же цепи имеет сечение 1-1,5 мм², и даже если увеличить номинал предохранителя, проводка перегорит вместо него. Все такие случаи могут привести к пожару.

Поэтому нужно учитывать эти тонкости, включая в разъем различные приборы. Выход, конечно, есть. Провести отдельную линию непосредственно от аккумулятора термостойким проводом с сечением 4 мм² и через предохранитель 20-50 А. Соответственно, разъем прикуривателя также должен быть доработан.

Замена с демонтажем тоннеля

Согласно руководству по пользованию, доставать прибор необходимо со снятием декоративной крышки центрального тоннеля. Инструкция расскажет, как правильно достать прикуриватель ВАЗ 2110.

1. Выключаем зажигание, открываем капот, снимаем минусовую клемму.
2. Откручиваем по два болта крепления крышки приборного тоннеля (см. фото).
3. Аккуратно извлекаем колодку проводов.
4. Теперь необходимо снимать декоративную пластиковую накладку под стояночным тормозом.
5. Отщелкиваем защелки чехла рычага КПП и убираем его.
6. Выкручиваем винт при помощи крестовой отвертки.
7. Отодвигаем сиденья, а затем снимает винт с тоннеля возле рычага КПП.
8. Теперь защитная крышка тоннеля должна легко сниматься.
9. Демонтируем патрон вместе со светофильтром и предохранителем.
10. Извлекаем устройство для того, чтобы его отремонтировать или сменить.
11. Установка прибора осуществляется в обратном порядке.

Схема подключения

Здесь присутствует сам элемент накаливания, контактные разъемы и предохранитель.

Наиболее точную распиновку детали можно найти в руководстве пользователя автомобиля.

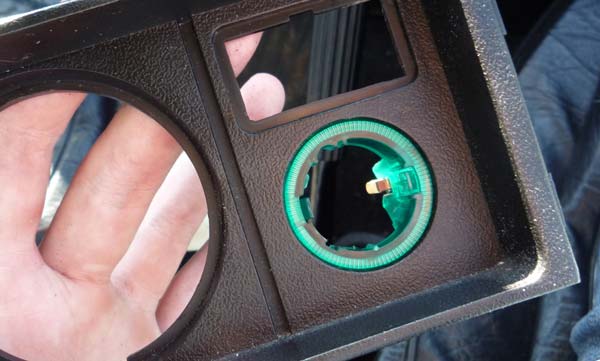

Как снять прикуриватель

Чтобы полностью изъять элемент с машины потребуется разобрать приборку и выполнить определенную последовательность действий.

1. Отсоединить аккумулятор от машины.
2. Демонтировать облицовку прибора и вынуть патрон устройства.
3. Под облицовочной плитой присутствует клеммная колодка. Соединение разбирается.
4. Сжать экран светового индикатора до выхода клипс из своих гнезд.
5. Следом, отверткой отщелкнуть крепления световода и удалить деталь.
6. Следом необходимо извлечь устройство из облицовочного элемента.
7. Далее вынимается само посадочное гнездо.

Разбираем центральную консоль

Чтобы полностью извлечь всю проводку прикуривателя потребуется демонтировать приборную консоль.

1. Крестовой отверткой выкрутить саморезы из боковых пазов.
2. Далее нужно отсоединить клипсы в центральной части.
3. Если все сделано правильно – панель снимется с креплений и ее можно будет демонтировать.

После откручивания детали открывается доступ к контактной группе прикуривателя.

Спираль

Если все работает в штатном режиме, спиралька раскаляется примерно за 20 секунд. Затем происходит выстреливание патрона. При сильных изменениях в времени нагрева следует разогнуть или пригнуть контакты спирали.

Подключение нового прикуривателя

Чтобы установить свежий элемент на ВАЗ 2110 потребуется выполнить процедуру:

• отключить АКБ;
• разобрать центральную консоль приборки;
• отсоединить клеммы контактной группы;
• выполнить процедуру демонтажа, описанную выше;
• установить новую деталь в обратном порядке.

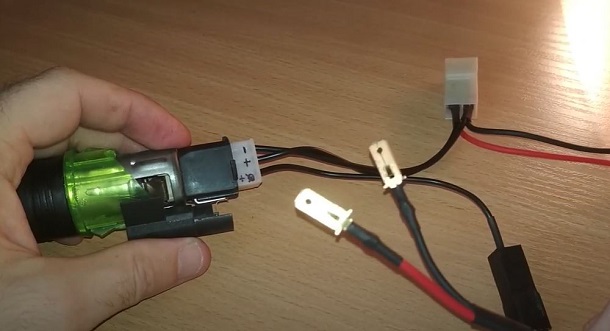

Распиновка

Евро прикуриватель на 2110 имеет всего три контакта.

1. Минусовой вывод, подключается к кузову авто.
2. Плюс нити накаливания расположен по центру и подсоединяется к силовой магистрали прикуривателя, выходящей из блока предохранителей.
3. Третий контакт предназначен для подачи питания от габаритного освещения автомобиля.

Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель

Достаточно выполнить не сложную последовательность действий.

1. Провести под капотом силовую магистраль к АКБ.
2. Надежно подключить линию к клемме аккумулятора.
3. Далее нужно врезать в систему предохранитель. Его обычно ставят непосредственно перед прибором.
4. Также здесь полезно поставить выключатель или реле. Для возможности точного контроля активации и выключения оборудования. Обычно пользователи врезают релюшку к замку зажигания. Таким образом только после проворачивания ключа в личинке, прибор будет запитан.
5. Конечным этапом является подключение проводки к прибору.
