Как подключить сабвуфер к магнитоле своими руками

Виды сабвуферов

Активный сабвуфер

Вообще, все сабвуферы можно поделить на два основных вида:

• Активный – имеет встроенный усилитель и облачен в корпус;
• Пассивный сабвуфер– не имеет усилителя, хотя нуждается в его подключении. Он может быть, как бескорпусным (просто динамик, вставляемый в ложе автомобиля), так и с наличием корпуса.

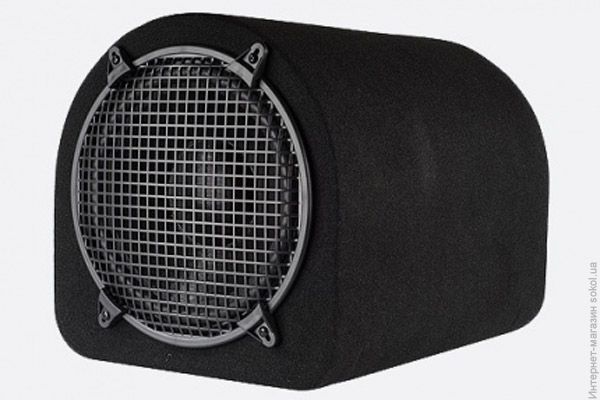

Активный сабвуфер и его составные части

Оригинальный активный сабвуфер от Ланзар

Активный сабвуфер состоит из:

• Корпуса;
• Низкочастотного динамика;
• Регулятора уровня сигнала;
• Усилителя;
• Регулятора частоты разделения сигнала.

Установка сабвуфера сложнее, чем установка высокочастотных и среднечастотных систем, потому что сам динамик (за исключением некоторых плоских) занимает много места, потребляет много энергии и нуждается в настройке.

Классификация сабвуферов и способы их установки в машину

Подключение активного сабвуфера Один из распространённых способов подключения активного саба представляет собой следующую последовательность действий: Для монтажа сабвуфера используются силовые и сигнальные провода. В конце этой статьи вы найдёте схему подключения сабвуфера к штатной магнитоле и усилителю, а также видео-инструкцию, как правильно установить и подключить сабвуфер в машине самому.
Однако такие устройства обладают не очень большой мощностью.
Схема подключения пассивного сабвуфера в машине Пассивный сабвуфер в машине подключается несколько сложнее, так как его нужно соединять не напрямую с магнитолой, а через усилитель смотрите схему подключения выше. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Усилитель используется для увеличения запаса по громкости, снижения искажений и повышения качества звучания музыки.
В результате такой комплект хорошего качества получается дороже по стоимости, чем готовый активный саб. Чтобы кабель не перетирался, лучше вставить резиновую втулку к примеру, кусок шланга. Для монтажа используют только качественные провода.
Так как тянуть провода придется через салон, во избежание перетирания кабеля лучше использовать гофрированные рукава, которые должны быть надежно закреплены в местах подключения кабеля. Для подключения пассивного кроссовера, его располагают непосредственно перед нагрузкой, т. Кроссоверы бывают активного и пассивного типа, а также одно- и двухполосными.

Классификация сабвуферов и способы их установки в машину

Применение конвертера подразумевает подключение основных динамиков через усилитель. Еще добавим, что выполнять любые работы по подключению электрооборудования в авто необходимо со снятия клемм с АКБ.

На что продавец мне предложил вариантик по-бюджетнее. Однако бывает и так, что на усилителе или активном сабвуфере такого входа нет.

Провода не должны быть тонкими. Дополнительные и фронтальные басы сабвуфера усиливаются или звучат тише за счет динамиков разного размера. Подсветка сабвуфера Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба.
Как подключить сабвуфер и усилитель. Быстро и понятно.

Как подключить пассивный сабвуфер в машину

Пассивный низкочастотный динамик можно встроить в систему через кроссовер без усилителя. При этом нужно учитывать номинальную мощность головного устройства: если линейный выход магнитолы 25 Вт, то максимальная пиковая мощность сабвуфера будет 250 Вт.

Кроссовер – это устройство с катушкой индуктивного типа, которое делит частоты по диапазонам на низкие и высокие. Бывают однополосные и многополосные (имеют несколько отдельных линейных потоковых выходов). Принцип работы устройства – распределение частот на каждый определённый динамик: низкие, средние и высокие идут соответственно на сабвуфер, мидбасы и твиттеры.

Подключение кроссовера к аудиосистеме выполняют по такой же схеме, как на активный бас: выходы источника звука «Оut Рut» соединяются по каждому отдельному каналу с помощью RCA кабеля. Пассивный кроссовер при этом подключают к штатному питанию 12 Вольт. Эффективность такого моста небольшая – на пиковых нагрузках колонки будут давать фон, а чувствительность не превышать стандартных значений.

Как происходит подключение

Как подключить сабвуфер активный к магнитоле

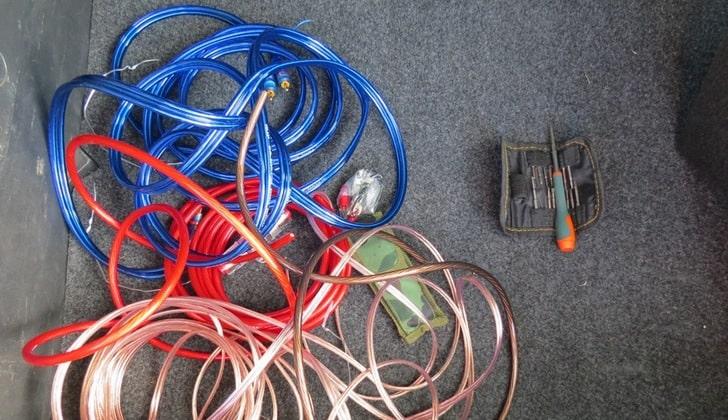

Для подключения нужны следующие инструменты и материалы:

• Нож;
• Гаечные ключи;
• Разводной ключ;
• Плоскогубцы;
• Кусачки;
• Изолента или крепежные хомуты;
• Предохранитель с изоляцией;
• Уплотнительные кольца;
• Если необходимо, кабели.

Схема подключения активного сабвуфера к автомагнитоле

Для подключения используются силовые и сигнальные группы проводов:

• Силовым кабелем, сечением не менее 6-8 мм (так как потребляемая мощность довольно большая), соединяется положительная клемма аккумулятора и сабвуфер(см.Как сделать сабвуфер: дельные советы).
• На провода, ведущие к аккумулятору, нужно надеть наконечники, и припаять, затем надеть кембрик.

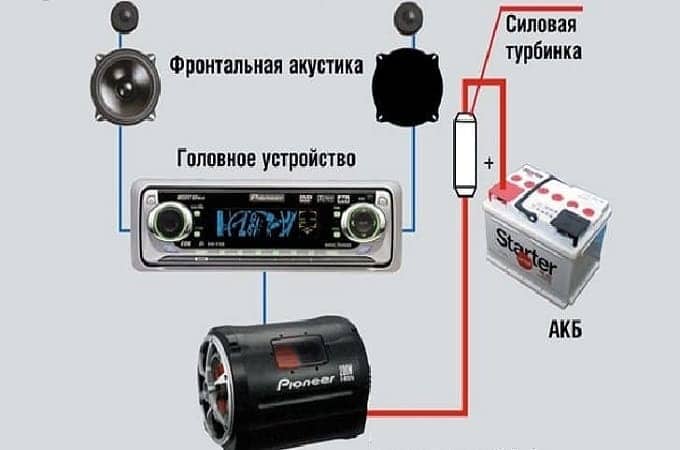

Схема подключения активного сабвуфера к магнитоле

Силовой кабель нужно соединить с проводкой автомобиля крепежными хомутами или изолентой.
Вторым проводом необходимо соединить устройство (минусовую клемму) и заземление (капот автомобиля). При укладке проводов надо выбирать кратчайший путь, чтобы была меньшая вероятность замыкания в такой цепи.
Если провод выводится в самодельное отверстие, то лучше на края поставить уплотнительное кольцо, чтобы избежать повреждения провода об острые края отверстия

Также, важно следить, чтобы провода и предохранители не касались движущихся частей автомобиля или греющихся.

Виды подключений

Подключение активного сабвуфера автомагнитоле

Существует два основных вида подключения:

• Подключение при наличии у магнитолы специального разъема для соединения активного сабвуфера. Если в магнитоле предусмотрен специальный разъем для подключения такого рода устройств, то магнитола соединяется с помощью сигнального кабеля с сабвуфером, подключением разъема LFE.
• Подключение в случае отсутствия специального разъема. Если такой разъем не предусмотрен, то для подключения необходим преобразователь высокочастотных сигналов в низкочастотные. При параллельном подсоединении преобразователя к выходам основных акустических систем, на выходе преобразователя образуется стандартный линейный сигнал. Затем он такими же, как и в первом случае, проводами соединяется входами сабвуфера LFT, либо Lineln.

Преобразователь ВЧ/НЧ

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Правила безопасного подключения

Итак:

Прежде чем соединять провода, нужно убедиться, что аккумулятор автомобиля отключен от питания

Это очень важно, ведь в противном случае в цепи может произойти короткое замыкание.
При соединении следует добиваться безопасного и надежного соединения с применением уплотнителей, крепежных хомутов, изоленты, гофрированного кабель — канала, чтобы избежать внешнего воздействия на провода.
Пользоваться качественными проводами.
При выборе предохранителя руководствоваться паспортами устройств.
Надежно и удобно закреплять в автомобиле акустическое оборудование.

Активный сабвуфер и его подключение

Соблюдение этих нехитрых правил позволит наслаждаться качественным звуком, не испытывая страха за пожарную безопасность автомобиля. Надежная и хорошо установленная техника только добавит комфорта при вождении, и заставит гордиться своим железным другом еще больше. Проделать все работы по установке акустических кабелей можно и своими руками. В интернете есть много фото, на которых изображена подробная инструкция данного процесса. Видео с тщательным описанием, также должно пригодиться в процессе такой работы. Тем более, что цена в автосервисе на выполнение этого процесса – довольно высокая. А домашний ремонт проходит совершенно бесплатно.

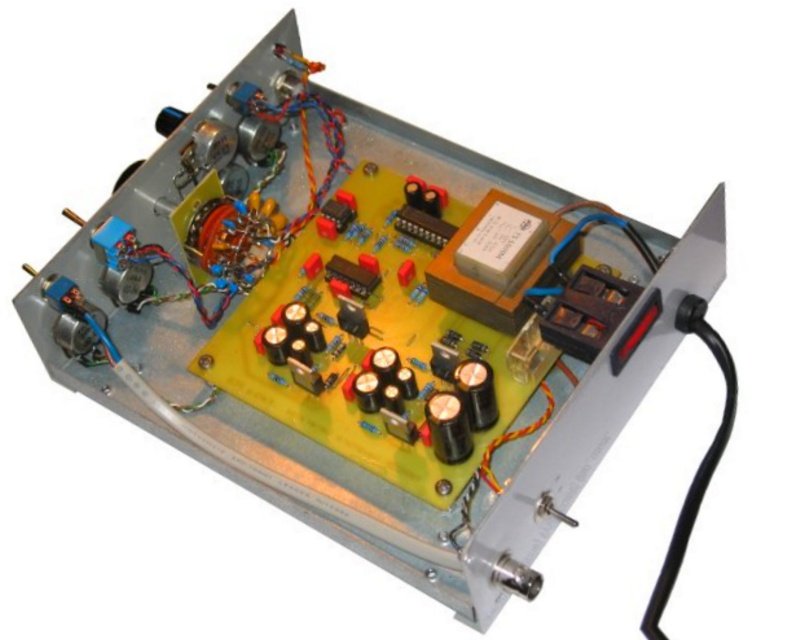

Электрическая схема активного сабвуфера

Что касается электрической составляющей активного сабвуфера, то она прорабатывается по следующей схеме.

Электрическая схема активного сабвуфера

Состоит активный сабвуфер из 4-х блоков:

• Summators – то есть блок сумматоров;
• Subwoofer driver или блок кроссовера;
• Power amplifier или блок усилителя;
• Power supply или блок питания (взаимодействующий с блоком охлаждения).

Принцип действия основан на следующих этапах:

• Сначала звук идет в первый отсек — блок сумматоров. Здесь происходит суммирование обоих каналов: правый/левый;
• Далее звук передается в кроссовер, где формируется сигнал;

Схема фильтра сабвуфера

После этого только, как сформировался сигнал, он поступает в усилитель, а уже затем в излучатель.

Итак, мы выяснили, что переделка может быть осуществлена своими руками. В данном случае будет крайне полезно посмотреть видео обзор по теме или соответствующие фото – материалы. Действовать надо строго по инструкции. Таким образом, если все удастся осуществить, мы неплохо сэкономим, ведь цена на активный сабвуфер довольно высока.

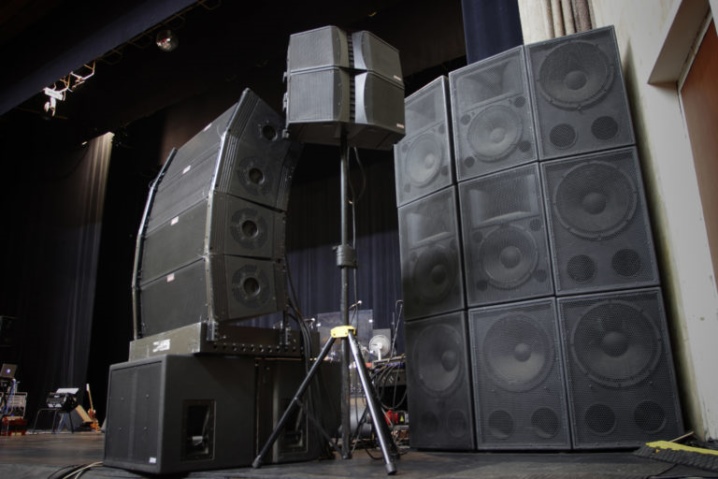

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Полезные советы

Чтобы правильно подсоединить к машине пассивный сабвуфер, необходимо учитывать рекомендации профессионалов из автосервиса. Они помогут избежать различных трудностей и максимально качественно выполнить работу новичкам.

Советы профессионалов:

1. Во время подключения конденсатора обязательно нужно учитывать полярность. В противном случае устройство может некачественно выполнять свои функции или вовсе выходить из строя.
2. После соединения двух устройств следует проверить качество контакта. Для этого проводят визуальный осмотр и выявляют любые дефекты. В случае обнаружения каких-либо перегибов или повреждений защитного слоя необходимо изолировать проблемное место.
3. Используемый предохранитель должен соответствовать всем параметрам работы подключаемого оборудования.
4. Владельцы автомобилей часто сталкиваются с проблемой плохой состыковки различных характеристик магнитолы и сабвуфера (например, частотные показатели). В этом случае рекомендуется выполнять регулировку параметров не на автомобильном проигрывателе, а на панели управления саба.
5. Все работы нужно проводить только при выключенном двигателе. Кроме этого, следует обесточить все электрооборудование.
6. При монтаже акустической системы рекомендуется использовать только качественную проводку. В противном случае она быстро выйдет из строя, что приведет к различным проблемам с работой оборудования.

Подключение сабвуфера к магнитоле без усилителя считается трудной работой. Чтобы выполнить ее, нужно точно соблюдать правильный порядок действий и избегать малейших неточностей. Только в этом случае устройство будет хорошо работать и радовать владельца транспортного средства.

Как настроить

Правильная настройка сабвуфера позволяет по максимуму использовать все возможности акустической системы в автомобиле. Некоторые меломаны все же пользуются заводскими настройками, однако это может сильно влиять на качество звука. Объясняется такая особенность тем, что производитель не может учесть предпочтений каждого слушателя. Кроме того, на качество воспроизводимых звуков сильно влияет тип кузова авто и особенности установки саба.

Неточности при подсоединении сабвуфера к штатной магнитоле и настройке системы вызывают резонанс в автомобиле и дребезжание отдельных элементов пластиковой обшивки. Для коррекции звучания специалисты предлагают использовать специализированный диск. Его можно найти в автомагазинах. На этом диске присутствуют музыкальные композиции, с помощью которых можно максимально тонко отрегулировать настройки.

Активный сабвуфер

Для правильной настройки активного сабвуфера в машине следует проделать несколько этапов работы. Этапы работ сходны при любом типе подключения (к моноблоку или через усилки).

В первую очередь включают фильтр нижних частот. Он может располагаться на самой магнитоле или на усилителе. Называться фильтр может следующим образом: Low Pass Filter (сокращенно LPF), а также LF или ФНЧ. Такое действие необходимо для минимизации звучания средних и высоких частот. При включении фильтра будут слышаться только басы.

Начальные настройки громкости и частоты. Перед тем как правильно настроить саб, необходимо отыскать регулятор частоты фильтра — он расположен на усилителе и отмечен надписью Frequency. Его показатель должен находиться на отметке 80 Гц. Регулятор чувствительности можно узнать по надписи Gain или же Level. Его уровень должен соответствовать показателем других регуляторов.

Полярность включения. От особенности подключения зависит лишь тот факт, в какую сторону начнет движение диффузор динамика. Для того чтобы отрегулировать параметр, требуется такая музыка, в которой басы воспроизводятся четко и хорошо различимо. После этого нужно найти такой вариант звучания, при котором сабвуфер будет издавать звуки, не отличимые от звуков из других элементов акустической системы.

Следующая задача — отрегулировать сабсоник. Под этим названием понимают подтональный фильтр, очищающий музыкальные композиции от излишне низких звуков. В большинстве случаев уровня 20 Гц окажется достаточно. Тем, кто предпочитает максимально громкий бас, может потребоваться уровень 40 Гц.

Не менее важно сабвуфер настроить с учетом показателей средних басов. Для этого снова потребуется регуляция громкости и фильтра нижних частот

Если необходим мягкий бас — громкость устанавливаешь выше, а фильтр — ниже.

Пассивный сабвуфер

Некоторые покупатели задумываются о регулировке магнитолы под сабвуфер еще на стадии выбора акустической системы. При этом есть мнение о том, что активный саб проще и удобнее в эксплуатации, установке и настройках. Это не совсем так.

Преимуществом активных устройств является простая быстрая установка. Между тем отсутствие отдельного усилителя для сабвуфера в авто сокращает возможные модификации регулировки.

Уже готовые заводские комплекты несколько ограничивают покупателя в выборе. За сравнительно малые цены купить мощное качественное изделие не удастся. Устройства же с хорошей комплектации требуют больших вложений. Чтобы приобрести активный сабвуфер в автомобиль, в некоторых случаях придется идти на уступки по отдельным параметрам.

Наиболее качественными и гибкими в подсоединении настройках оказываются те устройства, которые были сделаны на заказ. В этих случаях можно сделать параллельно подключенный сабвуфер и осуществить максимально тонкую настройку магнитолы, саба и других отдельных узлов системы.

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

• акустические кабели, необходимые для коммутации;
• пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
• пластиковая отвертка для снятия пластиковых обшивок салона;
• бокорезы для подрезки кабелей;
• штекеры, нужные для подключения;
• лента ПВХ или защитная трубка;
• гибкие хомуты;
• защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.Итак:

• Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
• В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В. Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
• Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт. Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

Конденсатор подпитки

Есть ещё один нюанс при подключении сабвуфера. При увеличении громкости прослушивания в музыке могут возникать «провалы». Это связано с «просадкой» по питанию. То есть АКБ не способен быстро отдать большой ток.

Для мощных сабов обязателен конденсатор подпитки сабвуфера

Чтобы исключить их схеме питания усилка или саба, параллельно клеммам питания, подключают конденсатор с ёмкостью 0,5-2,0 фарады. Он выполняет роль дополнительного источника питания.

Аудиопровода

Если вы пока не сталкивались с подключением аудиоаппаратуры, вас точно удивит сечение аудиопроводов. Сабвуферы имеют серьёзную мощность и провода к ним тянутся толстые. Отличить от силовых их можно по наличию специальных разъёмов на концах. Их называют «тюльпан» за сходство по форме, а подписаны входы, с которыми они «стыкуются» RCA.

Для подключения нужен хороший экранированный кабель

В комплекте с акустикой часто идут провода для подключения. Не используйте простые RCA провода используемые в быту для подключения муз. центров или ТВ. Они имеют очень плохой экран и на вход усилителя будут поступать помехи в виде жужжания от генератора, и треска разрядов на свечах. Если используете его, звучание не будет нормальным. Даже если оборудование подобрано идеально.

Как подключить сабвуфер без усилителя

Пошаговая инструкция:

1. На задней панели автомагнитолы есть два входа, через которые при помощи линейного кабеля соединяется саб и магнитола.
2. После подключается питание: силовой кабель прокладывается под обшивкой салона и подсоединяется на «+» — клемму АКБ одним краем, а второй подключается к сабу.
3. Минусовой контакт к АКБ «-» клемме и заземляется на корпусе болтовым креплением. Для этих целей край провода заранее должен быть зачищен. Зачистка производится ножом и кусачками.
4. Так как питание на АКБ равно 12В, то подключение допустимо только через предохранитель, который устанавливается на силовом кабеле возле аккумулятора.
5. Далее прокладываются соединительные RCA-провода от сабуфера через салон и подключаются через разъемы LOW-Input, предварительно зачистив края. Если разъемы в магнитоле нет RCA-разъемов, то можно соединить через HI-Input-разъем.

Подключаем сабвуфер

Чаще всего нам приходится иметь дело с сабвуферами, входящими в состав акустических систем разных конфигураций – 2.1, 5.1 или 7.1. Подключение таких устройств, в виду того, что они предназначены для работы в паре с компьютером, или DVD-плеером, обычно не вызывает затруднений. Достаточно определить, к какому разъему подсоединяется тот или иной тип колонок.

Подробнее:Как включить звук на компьютереКак подключить домашний кинотеатр к компьютеру

Трудности начинаются тогда, когда мы пытаемся включить сабвуфер, представляющий собой отдельную колонку, купленную в магазине или ранее входящую в комплект другой акустической системы. Некоторых пользователей также интересует вопрос, каким образом можно использовать мощные автомобильные сабвуферы в домашних условиях. Ниже обсудим все нюансы подключения для разных видов устройств.

Низкочастотные колонки бывают двух типов – активные и пассивные.

Вариант 1: Активная НЧ-колонка

Активные сабвуферы представляют собой симбиоз из динамика и вспомогательной электроники – усилителя или ресивера, необходимого, как нетрудно догадаться, для усиления сигнала. Такие колонки имеют два вида разъемов – входные для получения сигнала от источника звука, в нашем случае, компьютера, и выходные – для подключения других динамиков. Нас интересуют первые.

Как видно на изображении, это гнезда типа RCA или «Тюльпаны». Для того чтобы соединить их с компьютером, потребуется переходник с RCA на miniJack 3.5 mm (AUX) типа «male-male».

Один конец переходника включается в «тюльпаны» на сабвуфере, а второй — в разъем для НЧ колонки на звуковой карте ПК.

Все проходит гладко, если карта имеет необходимый порт, но как быть, когда ее конфигурация не позволяет пользоваться никакими «лишними» колонками, кроме стерео?

В этом случае на выручку и приходят выходы на «сабе».

Здесь нам также понадобится переходник RCA – miniJack 3.5 mm, но немного другого вида. В первом случае это был «male-male», а во втором – «male-female».

Не стоит беспокоиться о том, что выход на компьютере специально не предназначен для низких частот – электронная начинка активного сабвуфера сама «разведет» звук и звучание будет корректным.

Достоинства таких систем – компактность и отсутствие лишних проводных соединений, так как все компоненты помещены в один корпус. Недостатки вытекают из достоинств: такая компоновка не позволяет получить довольно мощное устройство. Если же производитель хочет иметь более высокие показатели, то вместе с ними возрастает и стоимость.

Вариант 2: Пассивная НЧ-колонка

Пассивные сабвуферы никакими дополнительными блоками не оборудованы и для нормальной работы требуют промежуточного устройства – усилителя или ресивера.

Сборка такой системы производится с помощью соответствующих кабелей и, если требуется, переходников, по схеме «компьютер – усилитель – сабвуфер». Если вспомогательное устройство оборудовано достаточным количеством выходных разъемов, то к нему также можно подсоединить и акустическую систему.

Достоинство пассивных низкочастотных колонок заключается в том, что их можно сделать весьма мощными. Недостатки – необходимость приобретения усилителя и наличие дополнительных проводных соединений.

Вариант 3: Автомобильный сабвуфер

Автомобильные сабвуферы, в большинстве своем, отличаются высокой мощностью, что требует дополнительно источника питания 12 вольт. Для этого отлично подходит обычный БП от компьютера

Обратите внимание на то, чтобы его выходная мощность соответствовала мощности усилителя, внешнего или встроенного. Если БП окажется «слабее», то аппаратура не будет использовать все свои возможности

В силу того, что такие системы не предназначены для домашнего использования, в их конструкции имеются некоторые особенности, требующие нестандартного подхода. Ниже приведем вариант подключения пассивного «саба» с усилителем. Для активного устройства манипуляции будут аналогичными.

Заключение

Сабвуфер позволит вам получать больше удовольствия от прослушивания любимой музыки. Подключить его к компьютеру, как видите, совсем несложно, нужно лишь вооружиться необходимыми переходниками, и, конечно же, знаниями, которые вы получили в этой статье.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Подключение пассивного сабвуфера

Вся установка займет не менее 1-3 часов, все зависит от опыта водителя и марки самой машины. Самый сложный этап — прокладывание кабеля питания к усилителю. Поскольку обычно установка проводится в багажнике, то все провода придётся прокладывать через салон к аккумулятору. Поэтому до начала всех работ необходимо снять с АКБ клеммы, иначе может случиться короткое замыкание.

Монтаж сабвуфера выглядит следующим образом.

1. Для начала необходимо отыскать в машине технологическое отверстие для прокладывания кабеля. Обычно оно закрыто особой заглушкой, которую следует снять. На автомобилях отечественного производства отверстие может отсутствовать, тогда его придется проделать самостоятельно при помощи дрели. После окончания установки лучше провести уплотнение отверстия герметиком. А также дополнительно вставить в отверстие кусок шланга, чтобы избежать перетирания.
2. В пространстве под капотом проводка может быть закрыта в штатном жгуте для вывода в салон. Поэтому на некоторых участках может потребоваться ее частичное снятие и накладка порогов. Возможно, в определенных местах также придется снять обшивку. Следите за тем, чтобы не происходило защемление проводов, не появлялись изломы. Не забудьте после окончания работ вернуть все облицовочные элементы на место.
3. Для доступа к багажнику придется найти отверстие в кузове, либо проделать его самостоятельно. Не забудьте, что устройства необходимо подключать с соблюдением полярности.
4. Теперь нужно подсоединить усилитель к магнитоле. Для этого возьмите провода «тюльпан», которые обычно идут в комплекте, а также провод, обеспечивающий сабвуферу питание. Если необходимо демонтировать магнитолу, используйте специальные ключи, либо нож или подходящую по размеру отвертку.
5. Провода «тюльпан» соедините с разъемами согласно цветам. Если требуется, чтобы магнитола включалась одновременно с сабвуфером, задействуйте соответствующих плюсовой провод.
6. Теперь можно пропустить провода с кабелем через салон и подсоединить «тюльпан» к усилителю.
7. Если к магнитоле подходит питающий провод, то его следует подвести и к усилителю, чтобы два устройства могли включаться одновременно. Для этого найдите клемму и соедините ее с проводом питания магнитолы.
8. После этого можно подсоединить сабвуфер к усилителю. Если необходимо монтировать двухканальный усилитель, подключите оба канала к устройству для распределения мощности.

В обычной ситуации конденсатор можно не устанавливать, но если мощность вашего усилителя больше 400 Вт, то подключение этой детали необходимо. В качестве места расположения можно выбрать багажник или моторный отсек.

Если подключить его напрямую к аккумулятору, то будет тратиться огромное количество энергии. Это приведет к быстрой разрядке батареи. Если на автомобиле ездят на небольшие расстояния, придется часто подзаряжать аккумулятор.

Виды сабвуферов

Прежде чем говорить о подключении своими руками, стоит понять, что же это такое — сабвуфер(см.Как сделать сабвуфер: дельные советы). Этот прибор не что иное, как громкоговоритель, способный воспроизводить наиболее низкие частоты (ниже 20Гц). Как правило, они не попадают в диапазон самой магнитолы и усилителя, который от 20Гц только начинается. Данный вид звукового оборудования делится на два типа.

Пассивный

Один из них — это пассивный сабвуфер. Он имеет один или несколько динамиков, объединённых в одном корпусе.Подключают его к внешнему усилителю, который может одновременно подавать сигнал: как на сабвуфер, так и на колонку:

• Это один из вариантов, который некоторые специалисты по автозвуку считают не совсем удачным. Дело в том, что в сабвуфере есть разделительный фильтр, который обрабатывает поступающий от усилителя стерео сигнал, и удаляет из него низкие частоты.
• Далее, прошедший фильтрацию сигнал подаётся на динамики колонок. Поэтому, для обработки сигнала высокого уровня применяют дополнительный фильтр.

Подключение пассивного сабвуфера: схема

• Есть и другой способ подключения. Кроме разделительного фильтра, он предусматривает применение отдельного усилителя для сабвуфера. В этом случае, можно отделить басы от линейного сигнала, и такая фильтрация даёт гораздо меньше искажений звука, чем обработка сигнала, происходящая при первом способе подключения.
• Использование отдельного усилителя для сабвуфера, даёт возможность значительно увеличить диапазон звучания акустической системы. При этом усилитель, работающий на основные динамики, освобождается от повышенных нагрузок.

За счёт установки разделительного фильтра в нужной точке звукового тракта, такая схема подключения превращает сабвуфер из пассивного — в активный. А сама система при этом, даёт такое же звучание, как и в случае с двухканальным усилителем.

Активный

В корпусе активного сабвуфера, кроме динамиков и разделительного фильтра, есть ещё и усилитель(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер). Он имеет не только вход для подключения к подающему сигнал усилителю, но и выходы на дополнительный усилитель.Итак:

В зависимости от модификации сабвуфера, уровень его сигнала регулируется специальной рукояткой. Нередко конструкция активного сабвуфера предусматривает и регулировку частот после разделения сигнала.

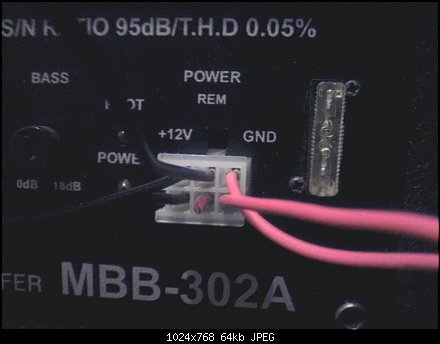

Задняя панель активного сабвуфера

Благодаря этому можно выбрать оптимальное значение, дающее лучшую совместимость с основными динамиками. Естественно, что цена такого оборудования зависит от его возможностей. Подключив активный сабвуфер к аудиосистеме, можно увеличить её динамический диапазон, а так же улучшить чистоту звука на средних частотах.
К тому же, у вас будет возможность слушать музыку на большой громкости, без помех и искажений

Отфильтрованный от низких частот сигнал, даёт возможность колонкам лучше воспроизводить композиции с высоким уровнем звучания.
Важно только приобрести оборудование, предназначенное именно для автомобилей, а не думать, как подключить домашний сабвуфер к автомагнитоле. Использование в машине сабвуфера, к примеру, от домашнего кинотеатра, может только ухудшить качество воспроизведения.

К таким же плачевным последствиям приводит и неправильная настройка сабвуфера, да и просто, использование низкокачественного звукового оборудования.

Ошибки при подключении

Неправильно смонтированная аудиосистема выдаёт не только плохой звук, но может приводить к выходу из строя головного устройства, скачкам напряжения бортовой сети, перегоревшим предохранителями, электроприборам, коротким замыканиям и повреждению электропроводки.

Список типичных ошибок:

• Усилитель завышенной мощности приводит к повреждению НЧ динамика. Главное правило подбора, при котором раскрывается весь потенциал звучания сабвуфера: мощность усилителя должна быть меньше заявленных показателей пиковых нагрузок низкочастотника. Грамотно рассчитать номинал усилителя можно по формуле:
  • • U – величина напряжения бортовой сети автомобиля с запущенным двигателем и питанием от генератора = 14, 4 Вольт;
    • I – номинальное значение предохранителя, либо их суммарное значение в случае нескольких отдельных каналов;
    • KПД (коэффициент полезного действия) – постоянное значение: сабвуферы класса AB – 50% (0,5), класс D – 75% (0,75);
    • n – число независимых каналов устройства.
• Усилитель с пониженной мощностью – происходит падение диапазона чувствительности, саб невозможно «раскачать», вместо внятного баса слышен фоновый гул.
• Несовместимые параметры магнитолы и динамика НЧ. Если в головном устройстве есть вывод «Sub Out», то мощность рассчитывают по аналогичной формуле, как к усилителю.
• Номинал предохранителей в системе не соответствует пиковой нагрузке: если их значение в Амперах ниже необходимой, то перегорание будет происходить даже на незначительных мощностях. В случае слишком сильного сопротивления происходят скачки напряжения в бортовой сети и перегрев электропроводки.
• Неправильно установленная полярность на линейных выходах – сабвуфер не включается.
• Силовые и акустические кабеля не соответствуют параметрам сети – низкое качество звука.
• Неправильная настройка кроссоверов или эквалайзера.

Настройку низких частот после инсталляции сабвуфера в акустическую систему проводят с помощью цифрового эквалайзера, выводя динамики на пиковые нагрузки. Современные устройства обладают широкими возможностями и набором различных функций для регулировок (например, регулировка подъёма басов, «Ваss Вооst», режим шумоподавления). Коррекцию звучания следует выполнять аккуратно, не превышая уровень сигнала на 3 ДБ. Следует помнить, что увеличение мощности на НЧ-динамик происходит кратно: если выставить подъём басов +10 ДБ, то на регистр линейного входа мощность будет выше в 14 раз, в результате чего происходит перегрузка, предохранители сгорают, а компоненты системы выходят из строя.
