Как правильно установить и подключить в авто пищалки к магнитоле (колонкам) без кроссовера

Отличия активного и пассивного зуммера

Главное отличие активного зуммера от пассивного заключается в том, что активный зуммер генерирует звук самостоятельно. Для этого пользователь должен просто включить или выключить его, другими словами, подав напряжение на контакты или обесточив. Пассивный зуммер же требует источника сигнала, который задаст параметры звукового сигнала. В качестве такого источника может выступать плата Ардуино. Активный зуммер будет выдавать более громкий звуковой сигнал в сравнении с его конкурентом. Частота излучаемого звука активного зуммера составляет значения 2,5 кГц +/- 300Гц. Напряжение питания для пищалки варьируется от 3,5 до 5 В.

Активный пьезоизлучатель предпочтительней еще из-за того, что в скетче не потребуется создавать дополнительный фрагмент кода с задержкой, влияющий на рабочий процесс. Также для определения того, что за элемент находится перед пользователем, можно измерить сопротивление между двумя проводами. Более высокие значения будут указывать на активный зуммер ардуино.

По своей геометрической форме пищалки никак не различаются, и отнести элемент к тому или иному виду по данной характеристике не представляется возможным. Визуально зуммер можно идентифицировать, как активный, если на плате присутствуют резистор и усилитель. В пассивном зуммере в наличии только маленький пьезоэлемент на плате.

Плюсы и минусы

Кроссоверы активного типа

1. Удобство в процессе эксплуатации;
2. Переключатели выводятся непосредственно на корпус.

1. Слишком дорогая стоимость;
2. Потребность кроссоверов активного типа в усилителях для каналов;
3. Наличие в работе искажений, которые возникают из-за работы элементов данных устройств.

Кроссоверы пассивного типа

1. Разделение сигналов на системы с несколькими полосами, причем для этого достаточно всего лишь два усилительных канала;
2. Небольшая стоимость.

1. Невозможность настройки без непосредственного вмешательства во всю схему обеспечения электричеством;
2. Подбирают согласно используемым полосам системы акустики;
3. Настройка, выбор и установка – это те процессы, которые требуют профессиональных знаний и опыта.

Замена штатных громкоговорителей своими руками

Наименее затратный как по деньгам, так и по усилиям способ улучшения звука в салоне автомобиля — замена штатных широкополосных колонок двух- или трёхполосными коаксиальными.

Стандартное место «родных» динамиков — нижний передний угол дверей. Для замены желательно подобрать колонки такого же размера, что и штатные. Динамики большего диаметра, как правило, звучат лучше, но под них понадобится расширять установочное отверстие в двери.

Инструменты для установки

Для замены колонок может понадобиться следующий инструмент:

• электролобзик,
• электродрель,
• отвёртки крестообразная и плоская,
• нож,
• паяльник,
• пассатижи,
• набор автомобильных ключей,
• съёмник панелей,
• напильник,
• изоляционная лента,
• пластиковые хомуты для крепления проводов.

Как и где установить

Согласно рекомендациям производителей лучше установить твитеры максимально близко к голове слушателя. Это обеспечивает качественное звучание. Однако не всегда удается смонтировать данный прибор на нужный уровень. Чаще, проводя монтаж прибора в авто своими руками, приходится выбирать место исходя из имеющихся особенностей машины и уже установленного оборудования.

Крайне важно, чтобы динамик в дальнейшем не оказывал влияния на удобство использования автомобиля. Кроме того, необходимо подбирать место так, чтобы рупор оставался недалеко от магнитолы

Это облегчит его подключение.

Часто выполняется установка твитера в области уголков зеркал. В этом случае динамики хорошо вписываются в имеющийся интерьер автомобильного салона и при этом не доставляют дискомфорта во время вождения. Кроме того, возможна локализация на передней панели и на лобовом стекле.

Помимо всего прочего, существуют специальные подставки, которые облегчают монтаж. Подиумы под твитеры лучше приобретать вместе с этим акустическим прибором, чтобы не ошибиться с размером. При необходимости их можно сделать самостоятельно.

Как подключить динамики на переднюю или заднюю дверь

Случается, что новая колонка, совпадая со старой по диаметру, не «садится» на штатный подиум (кольцо или выступ) либо оказывается толще и начинает слишком выпирать. Иногда подставка напрочь отсутствует. В этом случае следует действовать следующим образом:

1. Установите новый подиум: он необходим для того, чтобы приподнять динамик, если последний упирается в дверные механизмы. Также он играет роль жёсткой и упругой опоры диффузора, улучшает диаграмму направленности, предотвращая «уход» звука под обшивку. Подиум можно купить там же, где и колонки, или изготовить его самостоятельно.
2. В качестве основания используйте подходящие пластиковые корпуса неисправных динамиков либо изготовьте подиум лобзиком из фанеры. По необходимости выпилите несколько колец и склейте их между собой.

   Подиум из древесины желательно пропитать защитным составом и покрыть герметиком

3. Перед монтажом подиум из древесины желательно пропитать защитным составом и покрыть герметиком. Колонка крепится к основанию через тонкую резиновую прокладку.
4. Если диаметр новой колонки больше старой, предварительно расширьте посадочное отверстие с помощью лобзика, дрели и напильника.
5. Подключите соединительный разъем, закрепите колонку шурупами или болтами с гайками на подиуме. Соберите дверь в порядке, обратном её разборке.

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

• широкополосные;
• коаксиальные;
• компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Акустичекие системы разделяются на широкополосные, коаксиальные и компонентные. Отдавать предпочтение тем или иным динамикам нужно в зависимости от преследуемых целей

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Пищалки в автомобиле предназначены для воспроизведения звуков высокой частоты, а устанавливают их в боковые стойки лобового стекла, двери, на торпедо

Выбор высоты для монтажа

Именно твитеры являются головной болью, даже опытных инсталляторов. Эти маленькие динамики необходимо не только установить в нужное место, но и выбрать правильный угол, для того, чтобы сцена формировалась верно. Более крупные низкочастотные динамики устанавливаются всегда в одно место – это двери. Даже производители компонентных динамиков не могут точно определить, где лучше будет играть высокочастотник. Поэтому в комплекте прикладывают несколько видов крепежей. Популярный вариант — это «чашка». Она предназначена для установки твитера в авто либо на стойку, либо на торпедо. Также в комплекте может идти корпус, для установки к поверхности. Наиболее дорогие варианты ВЧ динамиков могут вращаться внутри корпуса для более точной направленности.

Главной причиной, по которой установке в авто уделяется такое внимание, является его задача. Дело в том, что высокочастотные динамики являются одним из наиболее важных компонентов для формирования качественного звука в автомобиле

Особенно важно, если система состоит из двух компонентов. В этом случае выставление звуковой сцены напрямую зависит от ВЧ

Что касается трехполосных систем, то здесь больших проблем еще больше, т.к. добавляется СЧ звено. Оно намного крупнее и требует закрытого объема.

Ни один мастер не сможет вам сказать, куда именно в вашем случае нужно устанавливать «пищалки». Поэтому, искать место для монтажа нужно с нуля. Для определения верного месторасположения нужно пользоваться качественными записями, на которых записан монотонный голос. Чаще всего на практике пользуются проверочным диском для тестирования. Он содержит специальные записи, которые позволяют выбрать правильное место для размещения твитеров.

Для начала нужно выставить высоту сцены, а значит определить высоту расположения твитеров. Если ВЧ динамик установить слишком высоко, будет рассогласование с СЧ/НЧ динамиками. Чем они ближе, тем проще их заставить играть слитно. Если же ВЧ динамик установить слишком низко, то это отрицательно скажется на высоте музыкальной сцены.

Как подключить пищалки в авто от магнитолы: колонкам, без кроссовера, установить, машину, для чего нужны, правильно, зачем, распиновка

Многие владельцы авто оснащают свои транспортные средства музыкальными системами

Чтобы уровень качества звучания доставлял удовольствие, важно выбрать хорошие динамики, установить их в заранее заготовленные или заводские пазы в авто и выяснить, как подключить пищалки в авто от магнитолы

Виды и назначение пищалок

Пищалки (твитеры) часто используются при создании акустических систем в автомобильном транспорте. Они предназначены для воспроизведения высокочастотных звуков. Купить подобные элементы можно отдельно либо в комплекте с системой.

Эти устройства представляют собой миниатюрные аудиодинамики, улучшающие звучание музыкальных файлов в машине, делая его более объемным и выразительным.

Пищалки монтируются спереди или сзади автомобильного салона. Это зависит от схемы акустики.

Монтаж и подключение пищалок от магнитолы чаще всего производится на торпедо, в двери, в стойки лобового стекла.

Что понадобится для подключения

Перед монтажом пищалок следует определиться с местом для их установки. Во многих современных автомобилях пазы для таких динамиков уже имеются в салоне.

Если пазы отсутствуют, то придется измерить размер колонок и самостоятельно сделать ниши для их размещения, воспользовавшись лекалом.

Провода для подключения твитеров должны иметь сечение от 1,5 до 4 кв. мм.

При этом рекомендуется покупать максимально качественные изделия.

Длина кабеля должна быть достаточной для подключения его через сабвуфер и усилитель, особенно если пищалки идут в комплекте без кроссовера (частотного фильтра). В последнем случае также следует приобрести конденсатор отдельно. Его емкость должна быть от 1 до 1,5 мкФ.

Для монтажа твитеров используют специальные средства:

• кусачки;
• комплект отверток;
• кольца-прокладки;
• материал для устройства изоляции;
• гофру из резины и пластика;
• акустический шнур;
• скотч (двухсторонний);
• сверла и дрель (желательно переносная);
• мультиметр.

Инструкция по подключению

Если в автомобиле отсутствуют отверстия под провода, то их придется создавать своими руками. При этом следует избегать взаимодействия проводов с металлическими элементами. Для этого цели применяются резиновая гофра или кольца-прокладки.

Во время протягивания проводов рекомендуется их промаркировать на «задние» и «передние». Это позволит избежать путаницы при возникших проблемах с распиновкой колонок.

Чтобы установить в машину пищалки, следует придерживаться основных этапов монтажа:

1. Снятие блока управления и декоративного покрытия. Обшивка на дверях чаще всего крепится посредством саморезов или клип. Для этого нужно воспользоваться отверткой.
2. После подбора места для установки пищалок к магнитоле следует проделать отверстие в обшивке.
3. К обшивочному материалу твитер можно прикрепить с помощью двухстороннего скотча.
4. Подключение акустики — один из наиболее ответственных этапов работы. При этом следует не допустить ошибок, используя прямое подключение динамиков к автомобильной магнитоле. Подобное соединение не совсем правильное, т. к. звук на выходе с магнитолы должен идти на твитеры через усилитель и сабвуфер. Это хорошее решение, если твитеры поставляются без фильтра частот. При наличии этого прибора акустические кабели проводятся через него.
5. Провода необходимо подключать к колонкам, руководствуясь указанной в инструкции схемой. В процессе подключения следует регулярно проверять изоляцию проводов.
6. После подключения требуется проверить работоспособность аудиосистемы. При отсутствии проблем обивка ставится на место, а все кабели закрепляются.

Установка в автомобиле пищалок делается несложно. С этой работой могут справиться многие автомобилисты. При отсутствии опыта или при наличии сомнений в успехе лучше обратиться за помощью к специалистам.

Как подсоединить колонки двухкомпонентных систем

Примерно 80% автолюбителей, которые устанавливают компонентные звуковые системы, ограничиваются установкой дополнительных пищалок. Некоторым этого мало, так как достичь наивысшего качества звучания невозможно без «прорисовки» нижних частот звукового спектра на грани пределов человеческого слуха.

Препятствия на пути распространения колебаний самых низких частот ухудшают качество незначительно. Поэтому работающие в нижней звуковой полосе огромные сабвуферы размещают в багажнике либо на задней полке салона.

Компонентная система автомобильного звука может содержать от 2 (включая твиттер) колонок на канал до 4, 6 и более

Таким образом, компонентная система автомобильного звука может содержать от 2 (включая твитер) колонок на канал до 4, 6 и более. Практическая реализация зависит от эстетических требований владельца автомобиля, его желания тратить деньги и время на их достижение.

Схема поканального подключения компонентов АС

Все составляющие аудиосистемы соединяются между собой проводами. Слабенькие пищалки можно подключать практически любыми проводами. Совсем другое дело сабвуферы. При мощности 100 Вт динамику потребуется ток около 8 А. Чтобы не ошибиться, лучше всего использовать специализированный акустический кабель сечением провода не менее 2,5 кв. мм.

Для соединения проводов между собой и с колонками в зависимости от особенностей конструкции используют стандартные разъемы, клеммы или скрутку с обязательной пайкой

Провода для подключения колонок прокладывают в малодоступных местах, укрывая под съёмными обшивками по возможности подальше от остальных жгутов. В двери звуковые магистрали заводят через штатные резиновые чехлы-гармошки.

Следуя изложенным выше рекомендациям, любой владелец сможет оснастить свой автомобиль хорошим звуком. Сколько будет использоваться динамиков, где именно они будут устанавливаться — зависит от конструктивных особенностей машины и желания её владельца. А секрет успеха заключается в наличии необходимых комплектующих и аккуратности при выполнении работ.

Твитер – это такой тип динамика, который воспроизводит верхний диапазон частот (2000 гц – 20000 гц). Качество его звучания напрямую зависит от угла, под которым он расположен к слушателю. Установка твитеров в авто может выполняться как при помощи специалистов, так и собственными силами.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму.Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью.В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко. Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

Твитер-пищалка в авто

Истории наших читателей

К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец. В двери и кузове делают отверстия под резиновую гофру, которая исключит перетирание и переламывание проводов Протягивают акустический провод в гофру при помощи стальной проволоки.

Расположение усилителя, эквалайзера на дополнительной полке под перчаточным ящиком позволяет максимально сократить длину питающего кабеля.

Инструменты Чтобы подключить пищалки к магнитоле или к кроссоверу потребуются: кабель;. Сабвуферы закрытого типа, имеющие герметичный корпус closed Сабвуферы фазоинверторного типа vented , характеризуются наличием фазоинвертора — щели или трубы, служащей для настройки частотной характеристики в области низких частот Сабвуферы полосового типа bandpass — отличаются от вышеперечисленных тем, что сам динамик убран внутрь корпуса сабвуфера, а звук излучается через фазоинвертор Сабвуферы с пассивным излучателем passive radiator имеют дополнительный диффузор или динамик без магнитной системы, служащий для понижения общей резонансной частоты громкоговорителя.

Выбираем место Изначально потребуется определиться с местом для расположения будущей акустической системы. Возможен ещё один вариант — развести провода с помощью кроссовера фильтра частот. Настоятельно советуем поступить именно таким образом, чтобы ваши пассажиры не раздражались от дребезжащего пластика, который будет реагировать так на громкую музыку, исходящую из колонок.

Статья по теме: Как востановить электрику на

В помощь автолюбителям

Достаточно использовать правильные соединительные кабели и не ошибиться в полярности при подключении. Для того чтобы звук с обеих сторон воспринимался ним с одинаковой громкостью можно с помощью балансировки увеличить громкость звучания правых динамиков. Водитель автомобиля сидит слева, и находится ближе к левым динамикам.

Мостовое включение каналов усилителя — подключение при котором 2 канала усилителя работают на 1динамик. По сравнению с прошлым классом эффективность этого выше почти в 2 раза, но высокие искажения в выходном сигнале делают его редко используемым. На фотографии представлен классический низкочастотный электромагнитный громкоговоритель в разрезе.

Есть ещё одна проблема. Сабвуфер — это крупногабаритный элемент, весьма трудоемкий в изготовлении и установке. Для начала рассмотрим характеристики, которые указываются в паспорте.

Это могут быть следующие узлы: Усилитель Акустические системы Сабвуфер Такой набор технических средств позволяет не только повысить громкость звучания, но намного повысить качество воспроизведения музыки. Номинальная электрическая мощность — мощность, которую сможет воспроизводить динамик длительное время без искажений.
Как подключить нечётное количество динамиков

Разновидности колонок для авто

Любые предназначенные для эксплуатации в салоне автомобиля колонки принадлежат к одному из перечисленных ниже типов:

• широкополосные — такими АС производители обычно оснащают свои автомобили на заводе;
• коаксиальные (соосные);
• компонентные.

Единственный динамик широкополосной колонки воспроизводит весь спектр звуковых частот. Это самое дешёвое решение, обычно используемое в штатных аудиосистемах.

Единственный динамик широкополосной колонки способен воспроизвести широкий спектр звуковых частот

Качество звучания повысится, если разделить звуковой спектр на несколько полос и доверить воспроизведение каждой из них отдельному излучателю.

В коаксиальной колонке в едином корпусе установлены несколько звуковых излучателей, что заметно улучшает качество звука

В коаксиальной колонке в едином корпусе, обычно на одной оси, установлены несколько (2–5, чаще 3) излучателей вместе с фильтрами, выделяющими оптимальные для каждой головки звуковые частоты.

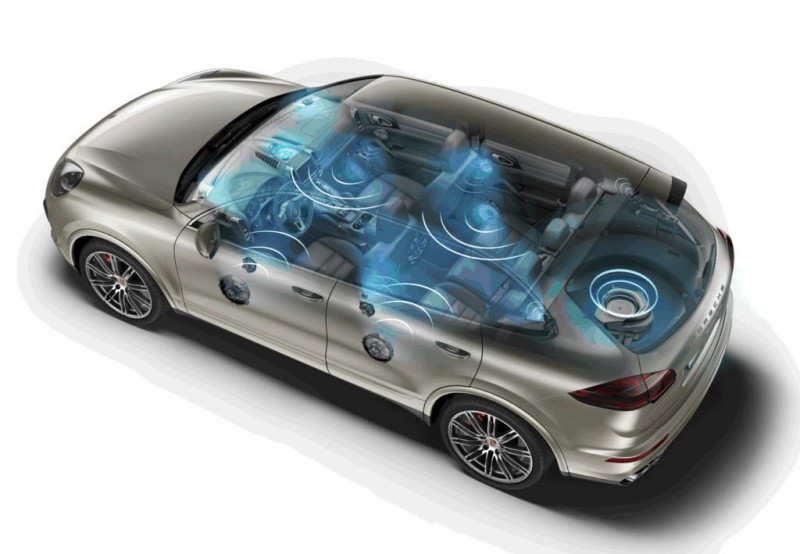

Колонки компонентной системы разнесены в пространстве автомобиля

Компонентные акустические системы обладают наиболее широкими возможностями качественного воспроизведения. В них, как и в коаксиальных колонках, звуковой сигнал воспроизводится несколькими излучателями, но каждый выполнен в виде отдельного динамика.

Пищалками или твитерами называют высокочастотные динамики, задача которых воспроизведение частот верхней полосы звукового спектра. Обычные пищалки плоские или немного выпуклые. Рупорные твитеры чуть больше обычных, так как оснащены формирующим чёткую диаграмму направленности элементом — рупором.

Пищалками или твитерами называют высокочастотные динамики

Для выделения полос в компонентных системах используются кроссоверы, изготовленные в виде отдельных блоков разделительные фильтры звуковых частот.

Кроссоверы могут иметь от одной до четырёх ступеней: чем их больше, тем лучше качество звука

Компонентные звуковые системы наиболее сложны для монтажа. Однако разнесение динамиков в пространстве обеспечивает наивысшее качество и объёмность звучания.
