Подключение автоусилителя к компьютерному блоку питания

Классический вариант

Разберем классическую схему подключения. В таком случае проводку напрямую цепляют к аккумулятору автомобиля. Не секрет, что в большинстве случаев аккумулятор находится под капотом, в то время как усилитель располагается внутри автомобиля. Соответственно, плюсовой кабель идет практически через весь салон машины

А потому крайне важно защитить проводку при помощи качественного предохранителя, причем располагать его следует не далее чем в 30 см от аккумулятора

Так что перед тем, как подключать усилитель в машине, посетите еще и магазин электроники и купите нормальный предохранитель.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

3 Подключение линейных выходов автомагнитолы

Межблочный кабель от усилителя к автомагнитоле прокладывается под обшивкой в салоне автомобиля. В данном случае при проводке кабеля своими руками могут возникнуть некоторые трудности, которые зависят от конкретной модели авто. На большинстве моделей производители предполагают дополнительные места для проводки, например, в разъемах дверей и т.д. Если этого не предусмотрено, прокладка проводов по салону может стать непростой задачей, так как придется сверлить разъемы своими руками

На этом этапе очень важно не допустить проведение сигнального кабеля по одной стороне с силовыми проводами, так как это неизбежно приведет к помехам и характерному «треску» при работе усилителя. Межблочный кабель лучше всего прокладывать по другой стороне или под обшивкой потолка по центру автомобиля

Прокладка межблочного кабеля под обшивкой авто

Для подачи звука на усилитель необходимо снять магнитолу, в задней части которой на большинстве устройств предусмотрены стандартные выходы линейного уровня (Line Out). Данные выходы обозначаются как SUB, Front и Rear и служат для подключения усилителя, сабвуфера и других акустических систем. Для подключения усилителя следует выбрать выход Rear и подключить в него межблочный кабель с проводом управления «RCA», который идет вместе с сигнальным кабелем от автомагнитолы. Этот провод коммутирует (связывает) сигнал выхода от магнитолы с сигналом входа на усилителе.

Если на магнитоле присутствует только одна пара линейных выходов, вы сможете подключить только один двухканальный усилитель автомагнитолы (усиление стереосигнала от пары колонок и сабвуфера) или моноблок (моноусилитель, рассчитанный на работу только с одним динамиком). Соответственно, возможности для подключения еще одного двухканального усилителя или четырехканального устройства (2 сабвуфера и 4 динамика) в этом случае не будет. Это значит, что усиливать сигнал, идущий от магнитолы, сможет только одна пара динамиков либо сабвуфер.

Высокоуровневый вход High Level Input

Если необходимо подключить четырехканальный усилитель, а линейная пара выходов только одна, можно использовать специальные переходники, именуемые «Y» – адаптерами. Если магнитола вообще не имеет линейных выходов, сигнал проводится напрямую от магнитолы к динамикам, для этого на современных усилителях предусмотрены специальные входы – High Level Input (высокоуровневый вход с высокой входной чувствительностью). Сигнал для данного входа можно взять с любого сигнального провода от магнитолы, то есть усилитель в этом случае подключается в параллель к паре динамиков. За счет высокого входного сопротивления усилителя и низкого сопротивления динамиков такое подключение не отражается на работе головного устройства (магнитолы).

Следует понимать, что подключают усилитель в систему для повышения уровня громкости и уменьшения искажения сигнала. Таким образом, подключать его можно по нескольким схемам, но чаще всего используется подключение моноблока или двухканального устройства, которого вполне достаточно для обеспечения оптимального сигнала и звука штатной акустики легкового автомобиля.

https://youtube.com/watch?v=6HeDRwDVaIM

Как настроить

Владелец автомобиля, установив узел, настраивает рабочие параметры в соответствии с приложенной к изделию документацией. Методика и специфика настройки зависит от технических характеристик оборудования и личного восприятия звуковой картины настройщиком. Если пользователь не уверен в собственных силах, то рекомендуется обратиться в специализированный центр, занимающийся установкой и настройкой автомобильных акустических комплексов.

Чтобы настроить усилитель, подключенный к стандартным динамикам, потребуется выполнить шаги:

• Выбрать уровень фильтра высоких частот на уровне 60-80 Гц.
• Установить регулятор чувствительности Gain в минимальную позицию, а затем довести уровень громкости на головном устройстве до максимума. Начать плавно повышать уровень Gain до момента возникновения шумов или искажений в транслируемом звуке.
• Выставить параметры громкости, ориентируясь на собственное восприятие. Дополнительно допускается корректировать значение среза частот, задаваемое фильтром. Для улучшения звуковой картины допускается активация режима усиления низких частот (бас-буст).

Если усилительный контур подключен и к сабвуферу, то необходимо ограничить высокие частоты при помощи фильтра высоких частот. При настройке выбирается значение в пределах 50-80 Гц. Если в автомобиле применен сабвуфер с фазоинвертором, то для регулировки используется корректор сабсоника. На части усилителей используется дополнительный корректор фазы, позволяющий согласовать работу низкочастотного динамика с остальными громкоговорителями.

Подключение плюсового кабеля

Концы силового кабеля зачистить, установить клеммы. Форма и размер клемм выбирается по форме разъёмов, куда их будете подключать. И сечение кабеля также учитывайте.

Клеммы обжимаются. Обжимать можно обычными плоскогубцами. За исключением специальных, которые требуют наличия клещей с губками определённой формы. Но покупать такие для однократного применения вряд ли стоит.

Пример подключения силового кабеля для сабвуфера к аккумулятору

Итак, уложили оголённый проводник в клемму так, чтобы в захвате было несколько миллиметров изоляции. То есть, когда вы клемму обожмёте, голый провод из-под клеммы выглядывать не должен. Если есть паяльник, лучше провод припаять к площадке, а затем обжать. Но условия такие же — из-под клеммы голые провода не торчат.

Выбор номинала предохранителя для подключения 12 В к сабу (или усилителю)

Затем, на расстоянии 15–20 см от того края, который будете подключать на аккумулятор, делаете разрез и устанавливаете предохранитель. Предохранитель берёте на 12 В, и на ток, который предполагается пропускать. Для активного саба подбирается в зависимости от мощности, если не указан или нет в комплекте.

В салон кабель протягиваем через штатное отверстие в переборке. Оно, должно быть, защищено пластиковой или резиновой накладкой. Контролируем её состояние и состояние изоляции проводов, которые там уже есть. По салону тянем кабель так, чтобы его повреждение было маловероятным. Лучше всего по центру салона.

Крепим пластиковыми хомутами, фиксируем часто, особенно в местах поворотов. Но фиксацию лучше отложить пока не протянете ещё и акустические провода. Их придётся тянуть от магнитолы тоже до усилителя или саба.

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

Подключение усилителя мостом

Сегодня разберем такую интересную возможность увеличения мощности, как подключение усилителя мостом и как подключить 2 усилителя аналогичным способом. В таком режиме один канал работает за плюс (+) а другой за минус (-), от чего в 2-2,5 раза увеличивается мощность. Результат будет зависеть от питания системы и модели усилителя.

Чаще такой режим работы используется для сабвуфера, как для самого требовательного к мощности элемента. Подключить в мост можно как два канала усилителя, так и два отдельных моноблока.

Мостовое подключение двух каналов

Итак, для мостового подключения двух каналов одного усилителя нужно с одного взять плюс (+), а с другого минус (-). Для двух и четырех канальных усилителей схемы не отличаются.

Мостовое подключение 2х канальника

Мостовое подключение 4х канальника

В принципе, подключение усилителя мостом не сложная операция, для этого не нужно никаких перемычек или дополнительных соединений. Плюсовой провод от сабвуфера подключаете к плюсовой клемме (+) одного канала, а минусовой, соответственно, к минусовой (-) второго.

Предварительно убедитесь, что ваш усилитель поддерживает мостовое включение.

Кабель для питания активного сабвуфера

Для подачи питания на сабвуфер надо тянуть кабель от аккумулятора. Подключать его к прикуривателю, поворотам, замкам и другим устройствам не стоит. И звучание будет плохим, и безопасность низкой.

Акустика — один из самых мощных потребителей и кабель нужен из разряда силовых. В хорошей изоляции, с больши́м сечением и из хорошей меди. Сечение подбирают в зависимости от мощности колонки. Сразу скажем, что оно будет немалым.

Таблица определения сечения кабеля для подключения питания активного сабвуфера

В таблице указан рекомендуемый диаметр в зависимости от мощности подключаемого устройства. Размеры даны в AWG — американской системе измерения сечения проводов. Это первая цифра. В скобках дано соответствие в квадратных миллиметрах — мм², которые приняты у нас.

Точного соответствия на нашем рынке вы не найдете. Например, 6,5 мм² точно нет. Есть 6,0 мм² или 8,0 мм². Брать лучше ближайшее большее. То есть, если вам надо 6,5 мм², то лучше взять на 8 чем на 6.

Кабели для подачи питания на активный саб

Длину берите с запасом. Сращивание силовых кабелей недопустимо. Если окажется коротким, придется тянуть новый кусок. Нужны еще будут клеммы, которые прицепите по краям кабеля. Желательно — медные, из толстой хорошей меди. Идеально — луженые (белого цвета, но внутри медь). Они меньше окисляются.

Технические вопросы

С усилителем система автозвука имеет более высокое энергопотребление. Если с обычной автомагнитолой потребление порядка до 10 А, то при установке саба с усилителем может быть до 60 А. Это надо учитывать при выборе оборудования и при подключении магнитолы. При выборе — берите магнитолу/усилитель большей мощности (и с 4-мя каналами), при подключении — провода большего сечения.

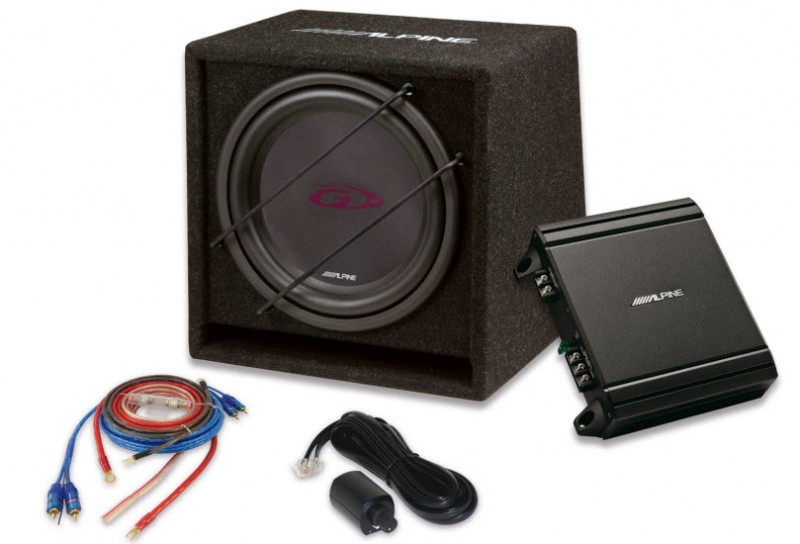

Набор для подключения усилителя саба: два силовых кабеля, межблочный, управляющий и акустический

Если магнитола у вас подключена штатно, а вы решили добавить сабвуфер, лучше замените питающий провод на более толстый. И звучание будет лучше (можете проверить), и греться провода будут меньше. А к чему приводит нагрев проводки в машине вы, наверняка знаете.

При выборе сечения кабеля для подачи питания на усилитель надо учитывать общую (суммарную) мощность усилителя. Она зависит от количества каналов и мощности, которую он выдает в канал.

Таблица выбора сечения питающих кабелей для подключения усилителя

В характеристиках усилителя указывают канальную мощность. Ее берем и умножаем на количество каналов. Например, в канал идет 30 Вт, каналов у нас четыре. Суммарная мощность будет 30 Вт * 4 = 120 Вт. Вот эту цифру и используем при подборе сечения кабеля. Дальше пользуемся таблицей.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным

Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору

Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток. Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Как настроить

На передней панели 4-канального усилителя есть регуляторы и переключатели, которыми выставляются различные параметры. Необходимо убедиться в том, что горит индикатор питания и не светится сигнализатор срабатывания защиты перед тем, как настроить усилок. В противном случае неполадка обнаруживается и устраняется.

Первый этап настройки мостового усилителя — регулировка входного уровня, необходимого для согласования с магнитолой. Этот показатель выставляется при помощи регулятора или переключателя. Если магнитола подключена ко входам высокого уровня, то этот регулятор сначала ставится в положение 6 В. Затем выставляется наименьший входной уровень, при котором звук остается неискаженным, когда регулятор громкости магнитолы находится в высоком положении. После этого осуществляется настройка усилителя по всем остальным параметрам.

Если к устройству подсоединен сабвуфер, надо включить фильтр низких частот, если он предусмотрен конструкцией усилителя. Частота среза устанавливается вначале на 65-85 Гц, а затем подстраивается более тонко на слух для достижения желаемого качества звучания в зависимости от размера низкочастотного громкоговорителя и места его установки.

Некоторые устройства имеют дополнительные элементы управления для более точной настройки. Например, с помощью фильтра сверхнизких частот можно отсеять звуки ниже 20 Гц, чтобы сократить бесполезную нагрузку на все громкоговорители и оптимизировать за счет этого потребление питания усилком.

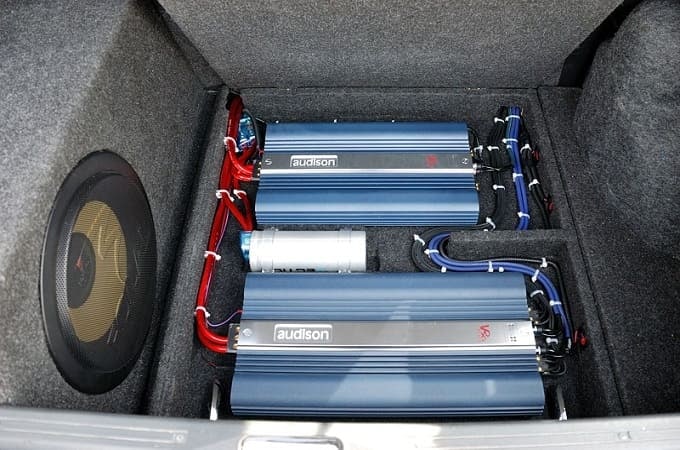

Где и как установить

Установка усилителя в машину определяет длину акустических кабелей, необходимых для подсоединения, и протяженность магистрали для подключения к аккумуляторной батарее. Например, при размещении устройства в багажном отделении для подсоединения каждого громкоговорителя потребуется шнур, длиной 3-4 м (с учетом изгибов и прокладки под обшивками). Изделие устанавливают в горизонтальном положении на специальном подиуме. На части машин применяют второй усилитель, предназначенный для фронтальной акустики, который выносится в салон.

Допускается размещение оборудования в специальной нише под задней полкой (используется на машинах с кузовами седан или купе). Если нужно поставить автоусилитель под сиденье пассажира, необходимо учитывать размещение воздушных каналов климатической установки и наличие жгутов электропроводки для обогрева сидений и управления боковыми подушками безопасности. При подобной схеме укорачивается длина кабеля, идущего от магнитолы к усилителю, что улучшает качество передаваемого сигнала.

Дополнительные устройства для усиления звука, устанавливаемые в автомобиль, выделяют тепло, которое требуется отвести вентиляцией. Для нормального проветривания корпус не рекомендуется устанавливать вертикально, а также закрывать пластиковыми или тканевыми чехлами. Для улучшения циркуляции воздуха устанавливаются дополнительные вентиляторы, включающиеся совместно с акустической системой автомобиля.

Советы

Дадим несколько советов.

Помимо расчета нагрузки на аппаратуру в конкретно выбранном соединении важно правильно выбрать провода, соответствующие сопротивлению в цепи. Предпочтение можно отдать акустическим проводам, которые на выходе дают наиболее чистый звук или обычным с R не ниже 4 Ом.
Чтобы избежать поломку и короткое замыкание, следует строго соблюдать полярность контактов + на -.
При первом включении магнитолы для проверки, громкость должна быть минимальной

В случае, если звук подается в искаженном виде аппаратуру следует сразу выключить. Такой эффект происходит при несоблюдении полярности соединений, которые придется исправить.

Автомобильный сабвуфер: виды и конструктивные особенности

Для прослушивания большинства музыкальных треков необходимости в нем нет. Саб нужен для качественного звучания низких частот (басов).

Сабвуферы бывают двух видов:

• Активные — в них уже есть встроенный усилитель мощности;
• Пассивные — усилитель отсутствует и требует дополнительного подключения, чтобы звук на выходе был чистым без искажений и помех.

Пассивный саб по внешнему виду может выглядеть как обычная колонка-динамик больших размеров или короб, в который помещен динамик.

Конструктивно активный саб состоит из следующих элементов:

• корпус — деревянный или пластиковый;
• динамик низких частот;
• регулятор сигнала;
• усилитель;
• регулятор частоты сигнала.

Для качественного звука активный саб необходимо правильно подключить к магнитоле.

Типы сабвуферов по конструкции:

• Рупорный — тип имеет свернутый рупор-динамик, используется на концертах;
• Закрытый — представляет собой динамик, установленный внутри и плотно прилегающий к стенкам закрытого ящика;
• Фазоинвентор — тип с использованием вентиляционной трубы, из которой под силой звуковых волн выходит воздух вместе с низкочастотным звуком;
• Четвертьволновой резонатор — акустика с тоннельным оформлением, тоннель-труба, заданной длины и размером поперечного сечения, через который выходит звук;
• Бендпасс — ящик с фазоинвентором, разделенный посередине стенкой на две камеры, разные в объеме, динамик помещен в перегородке между ними.

Немножко физики и математики

Сперва проверим, какова максимальная величина потребляемого тока у используемого вами усилителя. Для этого посмотрите на предохранитель (или предохранители). Предположим, что ваш усилитель теоретически может выдержать сразу 100 А. Размещать его лучше в багажнике. Для типичного легкового автомобиля предпочтительнее взять не менее пяти метров.

I = 100 А; L = 5 м.

Даже при условии максимального использования тока, падение напряжения на плюсовом конце провода не должно превышать 0,5 В. Вспоминаем простейшую школьную формулу подсчета сопротивления, после чего проводим простое вычисление:

R общ = U/I = 0, 5 В / 100 А = 0, 005 Ом.

Таким образом, сопротивление кабеля не должно превышать 0, 005 Ом. Так как мы планируем использовать сразу пять метров, необходимо рассчитать сопротивление на отрезке в метр:

R метр = R Общ/ L = 0, 005 / 5 = 0, 001 Ом.

Как видите, нам необходим провод с погонным сопротивлением не выше 0, 001 Ом/м. А сейчас можно взять каталог любого производителя, после чего выбрать что-то подходящее.

Как сделать самому

Усилитель звука в автомобиле можно сделать своими руками, используя готовые наборы. Это упростит проверку и наладку, сократит вероятность ошибок, способных привести к неправильной работе. Еще одно достоинство заключается в том, что не потребуются радиотехнические навыки.

Набор для самостоятельной сборки усилителя состоит из блоков ограничителя, предусилителя, усилителя мощности, кроссовера, стабилизатора и устройства управления. Другой вариант — сборка устройства из дискретных деталей по схеме.

Корпус

Он должен обеспечивать надлежащее охлаждение компонентов усилителя, которые могут нагреваться во время работы. Для этого следует предусмотреть щели или отверстия, которые должны располагаться как можно ближе к выходной микросхеме. Для улучшения охлаждения мощного усилителя устанавливается вентилятор, рассчитанный на 12 В. Он обеспечит дополнительную защиту от перегрева.

Смотрите » Инструкция по настройке и применению магнитолы Pioneer MOSFET 50Wx4 (Пионер МОСФЕТ) и как ее выключить

Корпус можно изготовить из фанеры или металла, например, листового алюминия или жести. В этом случае необходимо обеспечить изоляцию компонентов и платы устройства. Для улучшения экранирования можно соединить отрицательный полюс платы с корпусом. На нем нужно предусмотреть посадочные места под клеммы, которые прикрепляются с обратной стороны. Чтобы не ошибиться при подключении, следует нанести на корпус пояснительные надписи.

Усилитель для колонок

Вначале рекомендуется сделать фильтр питания с предохранителем. Его номинал составляет не менее 20 А. В состав самого фильтра входит дроссель, который можно взять с неисправной магнитолы, и конденсаторы. Они объединяются в батарею для повышения эффективности работы.

Емкость фильтра должна быть не менее 6000 мкФ. Чем она больше, тем лучше будет работать усилитель на большой громкости. Для автоматического включения устройства следует установить механическое или электронное реле управления. Обмотка подключается к массе и голубому с белой полосой проводу магнитолы. Контакты включаются в разрыв плюсового провода перед конденсатором фильтра.

Если собирается автоусилитель звука своими руками из готового набора, то следует соединить блоки в соответствии с инструкцией. Усилитель и предусилитель подключаются друг к другу прилагаемыми кабелями. К этим блокам подсоединяется стабилизатор питания или преобразователь напряжения, если для нормальной работы микросхемы необходимо более 14 В.

Если усилитель собирается на плате из отдельных деталей, то потребуется припаять их к нужным точкам. При подключении этого устройства напрямую к выходам динамиков магнитолы необходимо предусмотреть регулируемый делитель. Он не потребуется, если подключение осуществляется к линейному выходу низкого уровня. В разрыв выводов колонок включаются проволочные резисторы, необходимые для защиты и согласования. Их сопротивление — 1-2 Ом.

Смотрите » Обзор автомагнитолы Kenwood (Кенвуд) KMM-124

Усилитель для сабвуфера

Он отличается большей мощностью, необходимой для раскачки саба, а также наличием фильтра низких частот. Микросхема усилителя устанавливается на теплоотвод повышенной площади для более эффективного охлаждения.

Мощность звучания сабвуфера можно увеличить, если выполнить подключение по мостовой схеме. Если требуется усилок в авто и для колонок, и для сабвуфера, то для каждого канала собирается свой блок. Вся конструкция помещается в 1 корпус.

Подключение усилителя к магнитоле самостоятельно

Если выполнять подключение по стандартной методике, то предполагается подключать провода непосредственно с АКБ. При этом плюс надо соединить с клеммой положительного типа на аккумуляторной батарее. Минус же соединяется с кузовом транспортного средства. Само питание проходит на данный элемент системы и сопрягается с входами соответствующего класса.

Провод красного цвета, имеющий плюсовой тип, соединяют с гнездом, на котором есть маркировка напряжения для питания.

Провод тёмного цвета, соответствующий минусовому типу, к специальному разъёму ЖНД.

На гнездо типа Ремонт подключается провод от самого источника, выдающего сигнал.

При некоторых построениях схем допускается применение ещё и конденсатора. В основном его монтируют одновременно с усилителем, имеющим большой показатель мощности.

Для того чтобы произвести данный процесс требуется выполнить последовательно ряд действий.

1. Надо произвести монтаж усилителя туда, где не будет возможности его перегрева, обеспечив нормальный обмен воздуха и исключив попадание влаги.
2. После этого проводится процесс по прокладке проводов.
3. Теперь протягивается от АКБ к данному усилителю кабель питания.
4. Соединяется сигнальный кабель и провод питания системы.
5. Подключается кабель дополнительного типа к разъёму Ремонт.
6. Проводится соединение динамиков с усилителем.
7. Проводится установка возле него конденсатора.
8. Теперь выполняется настройка системы с применением рекомендаций, изложенных в инструкции.

https://youtube.com/watch?v=SxxC6v5vY2g

Что в итоге

Как видно, подключение усилителя к магнитоле потребует специальных знаний при выборе самого устройства, межблочных проводов, провода питания и т.д. Также при подключении необходимо строго следовать инструкциям, соблюдая полярность питания.  По окончании монтажных работ  следует проверить схему  подключения и, соответственно, работоспособность  автомобильного усилителя мощности.

В качестве итога хотелось бы отметить, что не следует останавливаться на дешевых усилителях малоизвестных производителей. Как правило, в этом случае не следует рассчитывать как на надежность, так и на хороший звук

По этой причине следует уделять отдельное внимание не только мощности и параметрам усилителя, но и фирме-производителю, гарантийным обязательствам продавца и т.п.
