Вольтметры: что это такое и как пользоваться?
Содержание:
- Содержание / Contents
- Как подключить вольтметр в машине?
- Вольтметр для обычного автомобиля
- Какие бывают типы вольтметров
- Как сделать вольтметр в авто самостоятельно
- Выбор модели вольтметра
- Подключение вольтметра в цепь: рекомендации
- Подключаем амперметр
- Как подключать
- Принцип работы вольтметра
- Схемы и способы подключения
- Какой мультиметр выбрать для автомобиля
- Амперметр. Измерение силы тока — видео
- Почему вольтметр всегда подключен параллельно?
- К зарядному устройству
- Подключаем амперметр
Содержание / Contents
Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.
При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.
Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.
Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?
Комментарии
На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.

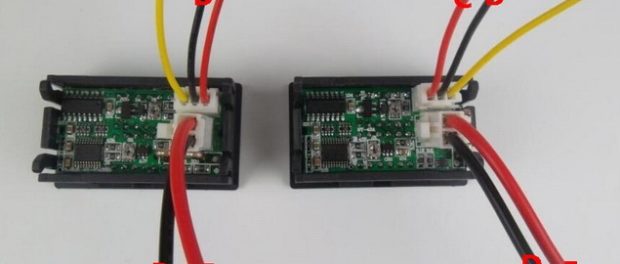

Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая
Как подключить вольтметр в машине?
Раз уж разговор пошел про разные вольтметры, то по-отдельности вкратце рассмотрим варианты их подключения к бортовой сети. Всего существует три способа, как подключить вольтметр в машине:
- Просто вставить его в прикуриватель.
- Подключить непосредственно к клеммам АКБ.
- Подключить вольтметр к клеммам аккумулятора и подать на него отдельное питание.
Теперь буквально по паре слов по каждому варианту.
Вольтметр в прикуриватель
Это самый простой вариант. Купил, вставил, и пользуешься крайне неточным вольтметром. Кстати, если вы, все-таки прикупили именно такой приборчик, да еще и с USB портами, откажитесь, хотя бы, от использования этих самых портов. Особенно, если был куплен первый попавшийся дешевый вариант. При подключении к таким моделям смартфонов, планшетов, и других гаджетов с объемными аккумуляторами, потребляющими ток до 2 ампер, они дико перегреваются, нередко плавятся, а также иногда становятся причиной коротких замыканий. Будьте крайне осторожны с такими вольтметрами, а лучше вовсе откажитесь от напрасной траты денег на их приобретение.
Вольтметр к клеммам АКБ
Первая сложность таких вольтметров заключается в поиске места для их установки в салоне автомобиля. Вариантов здесь, на самом деле, масса. Кто-то приклеивает вольтметры к панели на двусторонний скотч. Другие врезают из куда-то в приборку или пристраивают в любое другое, доступное место. Есть варианты на подставочках, которые при помощи все того же двустороннего скотча устанавливаются где-то на торпедо. Какой вариант выберите вы – дело сугубо индивидуальное.
Если не хотите «колхозить», то есть пилить, сверлить и обрабатывать напильником панель приборов или торпедо – поищите хороший вольтметр, который можно будет просто прилепить на скотч. По крайне мере, такой можно всегда содрать, и в панели не останется отверстий. К счастью, таких вариантов сегодня полно.
Второй «геморрой» заключается в протяжке проводов для подключения вольтметра в машине. Тянуть их, по-хорошему, надо непосредственно от клемм аккумуляторной батареи. А сделать это не так-то просто. И тем не менее, именно такое подключение будет правильным.
Вольтметр с раздельным питанием
Самый сложный, и одновременно правильный вариант. Если вы нашли вольтметр, на который можно подать питание отдельно, а измерять бортовое напряжение отдельно – такой вариант будет самым точным. Но, опять же, если его правильно подключить и откалибровать.
Суть такого подключения заключается вот в чем. Напряжение, которое мы планируем измерять и контролировать, подается на вольтметр непосредственно по двум проводам. То же напряжение, которое мы подаем для питания прибора, должно быть стабилизированным, то есть, не зависящим от скачков и перепадов в бортовой сети автомобиля. Получить такое стабилизированное питание можно из того же напряжения, которое мы будем измерять. Для этого предназначены простенькие схемы стабилизаторов напряжения, которые в огромном ассортименте предлагаются сегодня на рынке.
Задача – подобрать стабилизатор, который сможет работать в диапазоне напряжений, присутствующем в бортовой сети. То есть, грубо говоря, от 9 вольт, и вплоть до 15 вольт. Найти такой не составит труда. Те же, кто имеет базовые познания в радиоэлектронике, могут собрать подобный простенький стабилизатор всего из пары-тройки радиодеталей.
Вот и все. Измеряемое напряжение подается на измерительные провода вольтметра напрямую, а питание – на два другие, но уже через плату стабилизатора.
Вольтметр для обычного автомобиля
Измерить ток в автомобильной сети поможет вольтметр. Как подключить его, обязан знать каждый водитель. Для машины с компьютером на борту это не проблема, так как компьютер покажет напряжение бортовой сети, но есть много авто без компьютера, в которых приходится пользоваться вольтметром.
Весь кузов машины является «минусом», поэтому клемма минусового полюса соединяется с ним, то есть в любой его точке это «масса». Плюсовая клемма от вольтметра подсоединяется к плюсу генератора: так сразу узнают напряжение, им производимое, как правило, оно равняется 14 вольт. Подключаемые провода рекомендуют выбирать потолще, это уменьшит погрешности в измерениях. Если в приборе нет предохранителя, его стоит вмонтировать в цепь. Относительно напряжения в бортовой сети напомним, что оно должно быть больше, чем на аккумуляторных клеммах.
Какие бывают типы вольтметров

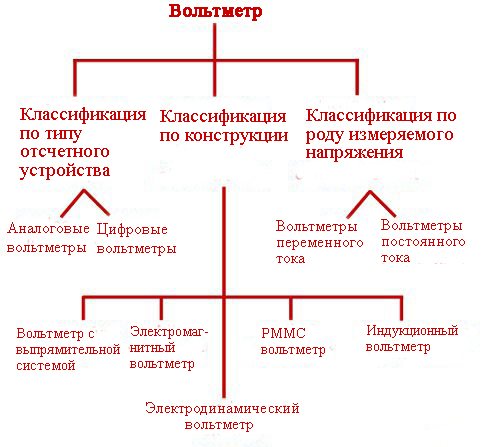

Вольтметры, как и любые другие электроизмерительные приборы, классифицируются в зависимости от назначения и конструкции. Более подробно на рисунке ниже:
Вольтметр с подвижной катушкой и с постоянными магнитами (PMMC)
Такой прибор работает по магнитоэлектрическому принципу. В двух словах это означает следующее — в постоянное магнитное поле помещается катушка измерительного прибора, которая подключается к электрической цепи, в которой проводится измерение. При протекании тока через катушку электромагнитная сила создаст вращающий момент, который повернет стрелку измерительного прибора на определенный угол.
Вольтметр с подвижной катушкой и с постоянными магнитами (PMMC) используется только в сетях постоянного тока. Такой тип устройства имеет очень низкое энергопотребление и очень высокую точность. Единственным его недостатком является стоимость.
Электромагнитный вольтметр (MI вольтметр)
Электромагнитный вольтметр может использоваться для измерения как постоянного, так и переменного напряжения. В таком типе приборов отклонение стрелки зависит от напряжения катушки. Электромагнитные вольтметры разделяют на два типа:
- электромагнитный измерительный прибор с плоской катушкой.
- электромагнитный измерительный прибор с круглой катушкой.
Электродинамический вольтметр
Электродинамический вольтметр используется для измерения напряжения цепи переменного и постоянного тока. В приборах этого типа калибровка одинакова как для измерения переменного, так и постоянного тока.
Вольтметр с выпрямительной системой
Такой тип прибора используется в цепях переменного тока для измерения напряжения. Выпрямитель преобразует переменный ток в постоянный ток, после чего сигнал постоянного тока измеряется прибором с подвижной катушкой и с постоянными магнитами.
Аналоговый вольтметр
Аналоговый вольтметр используется для измерения переменного и постоянного напряжения. Он отображает показания через указатель, который зафиксирован на калиброванной шкале. Отклонение указателя зависит от крутящего момента, действующего на него. Величина развиваемого крутящего момента прямо пропорциональна измеряемому напряжению.
Цифровой вольтметр

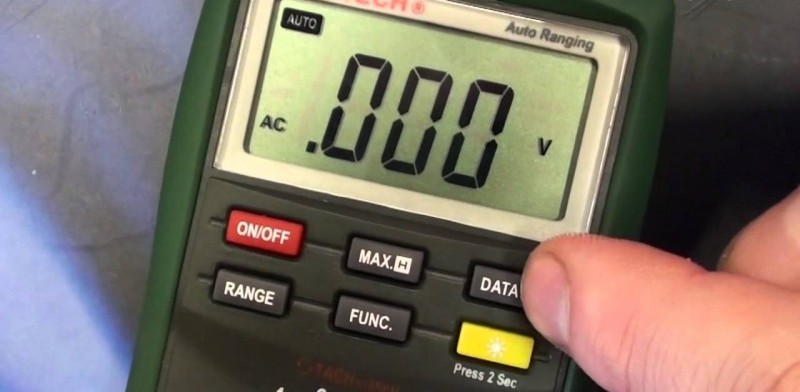

Вольтметр, который отображает показания в числовой форме, известен как цифровой вольтметр. Цифровой вольтметр дает достаточно точный результат.
Прибор, который измеряет постоянное напряжение, известен как вольтметр постоянного напряжения, а вольтметр переменного напряжения используется в цепи переменного тока для измерения переменного напряжения.
Как сделать вольтметр в авто самостоятельно
Несмотря на относительно невысокую стоимость предлагаемых измерительных устройств для автомобилей, многие автолюбители по привычке все делать самостоятельно желают соорудить девайс своими руками.
Что понадобится
Для сборки цифрового вольтметра понадобятся некоторые радиодетали и инструменты.
Приступая к сборке самодельного прибора, следует подготовить:
- паяльную станцию для пайки микросхем, паяльник, флюс и припой;
- схему устройства;
- набор радиодеталей в соответствии со схемой;
- подходящий дисплей;
- провод;
- заготовку для печатной платы с препаратом травления и защиты рисунка.
Нужно действительно быть специалистом в области радиоэлектроники для сборки самоделки, в противном случае, рекомендуется купить готовый прибор в магазине.
Схема
При желании изготовить вольтметр в свой автомобиль самостоятельно, можно рассмотреть процесс с применением микросхемы PIC16F676. Делитель напряжения построен на резисторах R1 и R2, а R3 предназначен для регулировки точности показаний. Для защиты системы и сглаживания входных импульсов используется конденсатор C1. Уровень входного напряжения ограничивает стабилитрон VD1. Инвертирующий блок смонтирован на резисторах R11—R13 и транзисторе VT1. Показания выводятся на индикатор (дисплей) BA56-12EWA.
Сборка осуществляется на подготовленную печатную плату по схеме.
На видео представлен процесс изготовления прибора на базе микросхемы PIC16F676.
Выбор модели вольтметра

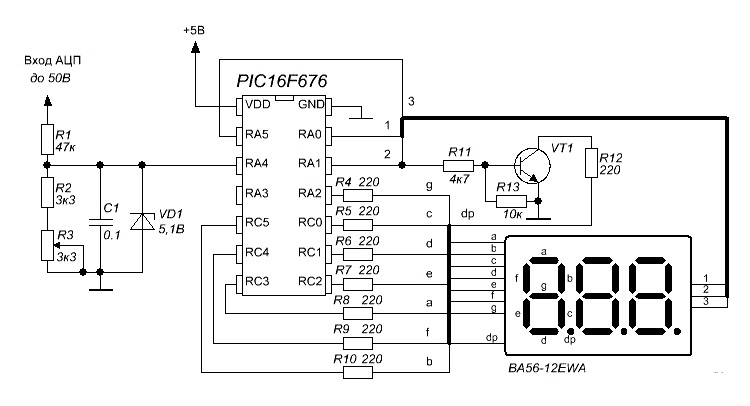

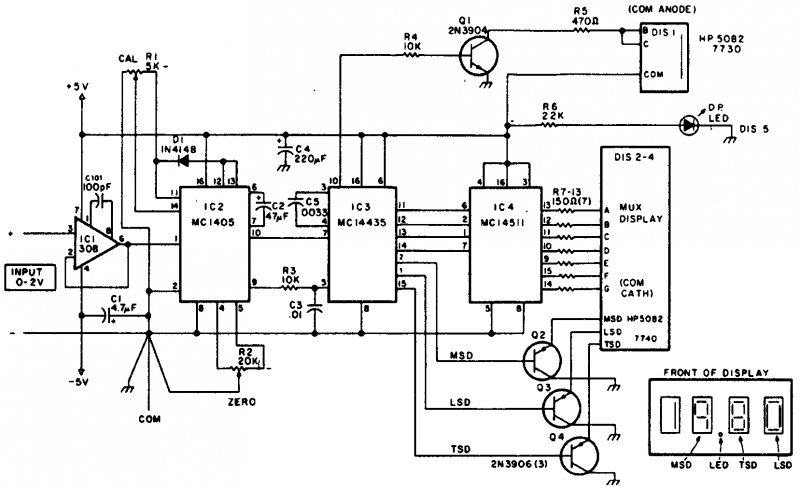

Схема цифрового вольтметра.
Современный рынок устройств для автомобилей предлагает широкий выбор моделей вольтметров. Наибольшей популярностью пользуются такие типы приборов:
- аналоговые «стрелочные» вольтметры — устанавливаются преимущественно на отечественные автомобили, подключаясь к приборной панели вместо часов;
- цифровые датчики, подключаемые к гнезду прикуривателя;
- цифровые вольтметры, монтируемые в приборную панель.
Чаще всего используются последние два типа приборов, так как они сочетают в себе современный внешний вид, точность показаний и простоту установки.
Максимально соответствующие реальности результаты измерений предоставляют вольтметры, подключаемые непосредственно в приборную панель
Хотя их монтаж иногда сопряжен с некоторыми трудностями, но установив их, вы сможете получить постоянный контроль состояния аккумулятора, что особенно важно при большом количестве подключаемых узлов
Для повышения точности вольтметра рекомендуется выбирать те модели, в которых для показаний напряжения отведено 4 разряда. Так вы сможете снимать значения вплоть до сотых долей вольта.
Подключение вольтметра в цепь: рекомендации
Первое, о чем надо знать: если включить прибор в цепь последовательным способом, он может выйти из строя.

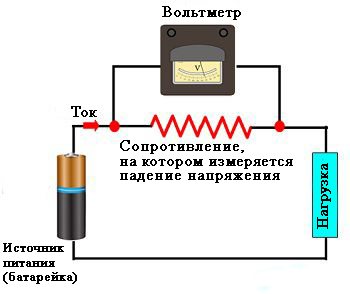

Схема подключения вольтметра к цепи.
Вольтметр подключается таким способом, чтобы его мощное сопротивление не меняло показатели измерений. При последовательном подсоединении мощность тока в цепи станет минимальной.
Правильно устройство подсоединяется в цепь параллельно ее части: так оно не влияет на течение токов, потому и сопротивление необходимо большое. Не нужно путать вольтметр с амперметром, который включается последовательно, потому что сопротивления в нем должно быть минимум.
Ток, который течет через прибор, намного меньше протекающего по тестируемой области цепи. Внутри его нет влияющих сил. Разность концов клемм одинаковая с напряжением, потому он измеряет его.
Подсоединение прибора выглядит так. Для замеров напряжения, которое есть меж двух выбранных точек в электрической цепи, его просто нужно присоединить к ним так, чтобы такое подсоединение находилось параллельно источнику питания. Вольтметр не оказывает практически никакого влияния на ток, вследствие его пропускания через себя, поскольку создается специально для этого со значительным сопротивлением. Поэтому он не причиняет никаких утрат энергии.
С целью расширить диапазон замеров последовательно к обмотке устройства монтируют дополнительный резистор. В таком случае на измеритель идет лишь часть измеряемого тока, она является пропорциональной сопротивлению прибора. При известном резисторном сопротивлении у вольтметра определяют показатель напряжения.
Такой резистор встраивается внутрь прибора, он одновременно используется с целью уменьшения влияния температур среды на показатели вольтметра. Для этого он изготавливается из материала с низким температурным коэффициентом, его сопротивление меньше такового в катушке, и поэтому общее сопротивление прибора почти не зависит от температуры.
Подключаем амперметр
Начнём с того, что работу можно начинать только после отключения аккумулятора. Через это устройство протекает значительный ток, поэтому нужно подобрать провода соответствующего сечения. Его следует подключить в разрыв провода, который подаёт питание на замок зажигания. На концы проводов следует установить и обжать клещами наконечники, в противном случае из-за плохого контакта будет происходить нагрев места соединения.
После установки проводов следует проверить правильность подключения. Для этого следует включить нагрузку, например ближний или дальний свет. Амперметр должен показать разряд, если он покажет противоположное значение, тогда следует поменять провода подключения местами. Далее следует запустить двигатель и убедиться в том, что происходит зарядка аккумуляторной батареи.
Как подключать
Электрические измерительные приборы подключаются:
Амперметр подключается в цепь последовательно, рядом с резистором, возле которого будет проведен замер величины тока.
Как пользоваться амперметром? Данная схема достаточно проста, для того чтобы разобрать, как правильно пользоваться амперметром.

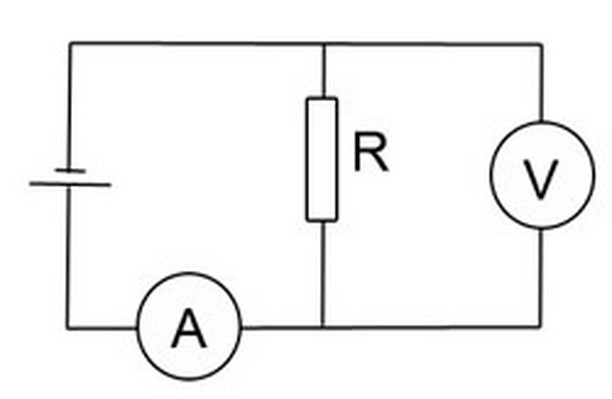

На рисунке 5 указаны:
- R – резистор;
- А – элемент измерения тока;
- I – направление электрического заряда.
Как пользоваться вольтметром? Электроприбор имеет параллельные соединения, в тех местах, где будет измеряться напряжение.
На рисунке 6 указаны:
- R – элемент сопротивления;
- V – измеритель напряжения.
Как пользоваться авометром? Эта разновидность (вольтметр амперметр) – комбинированное устройство. В случае измерения токового сигнала – подключается как измеритель электрозаряда. Если измеряется напряжение – как измеритель напряжения.
Более удобным в работе считается цифровой вольтметр амперметр. При использовании электрических приборов, необходимо соблюдать все правила пожарной безопасности и для правильно работы – учитывать все их конструктивные характеристики.
Принцип работы вольтметра
Его работа основана на принципе закона Ома.
Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него».
Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток.
Символом для обозначения вольтметра является круг с вложенной буквой V.
Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение.
Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.
В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае.
Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение.
Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.
Полная шкала напряжения
Схемы и способы подключения
Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.
Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.
До того, как подключить приспособление необходимо учитывать:
- постоянный либо переменный ток в электросети;
- соблюдена ли полярность устройства;
- стрелка приспособления должна располагаться за серединой шкалы;
- границы измерения максимально возможных скачков тока в схеме;
- соответствует ли внешняя среда рекомендованным показателям;
- находится ли место измерений без влияния вибрации.
Подключение устройства
В цепь постоянного тока
Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.
В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.
Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:
- аккумулятор;
- амперметр;
- лампочка.
Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.
Цепь постоянного тока
К зарядному устройству
Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.
Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.
Подсоединение к зарядному устройству
Какой мультиметр выбрать для автомобиля
Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.
Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.
Схема цифрового вольтметра постоянного тока для определенного диапазона

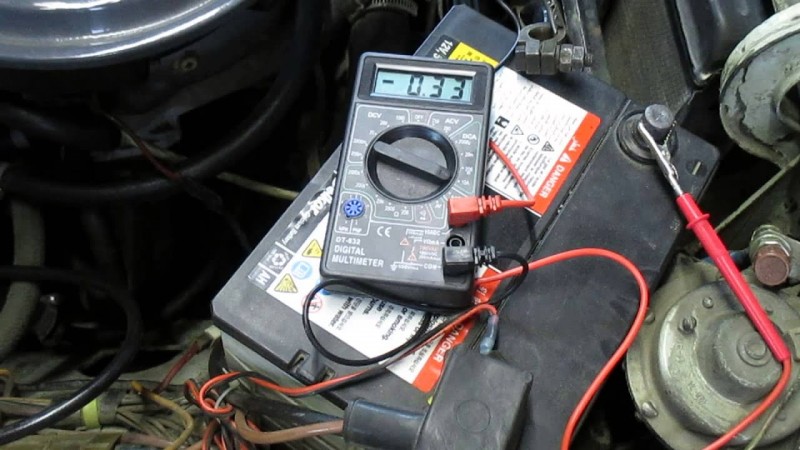

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.
Для диагностики проделывают следующее:
- Выключить все элементы автомобиля, которые используют энергию аккумулятора;
- Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
- Ослабить провод на минусовой клейме и подсоединить туда щупы;
- Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
- Замерить значения, которые не должны превышать 70 миллиампер.
Устройство для автомобиля
В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.
Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:
- На глаз оценить состояние проводов;
- Определить проблемный участок;
- Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
- Установить прибор в нужное состояние и устроить прозвонку участка провода;
- При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.
Проверка аккумулятора мультиметром
Важно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр. Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров

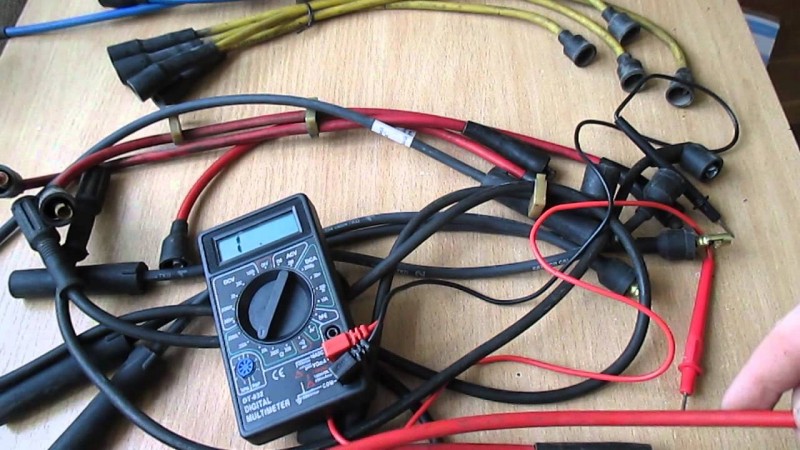

Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне
Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.
Прозвон отсоединенных кабелей авто
Амперметр. Измерение силы тока — видео
Водители легковых и грузовых автомобилей интересуются, как подключить амперметр и вольтметр в машине. Необходимость установки этих индикаторов объясняется желанием иметь полный контроль над состоянием аккумуляторной батареи и генераторной установки. Большинство современных машин и ранее выпущенных не имеют таких индикаторов установленных заводом изготовителем. Правда, в автомобилях с бортовыми компьютерами, имеется возможность контроля напряжения в цепях машины, в остальных моделях установкой приборов занимаются владельцы.
Как подключить амперметр и вольтметр в машине
особенно интересен для владельцев авто с пробегом, так как многие узлы и агрегаты, в том числе и генераторная установка, уже порядком поизносились, поэтому могут работать с нарушениями. Контрольная лампа сигнализирует только об отсутствии бортового напряжения, а этого явно недостаточно. Так, например, если вовремя не заметить повышенное напряжение зарядки аккумулятора, это может привести к выходу его из строя.
О выполняемых функциях этих указателей
Каждый контрольный или измерительный прибор, установленный в панели приборов машины, информирует водителя о работоспособности определённой системы автомобиля. Это позволяет эксплуатировать машину без ущерба для её технического состояния. Однако система электроснабжения многих автомобилей лишена возможности для такого контроля. Владельцы машин пытаются самостоятельно решить такие проблемы установкой амперметра или вольтметра, а некоторые владельцы устанавливают оба этих указателя.
Амперметр, установленный в электрическую цепь, будет показывать потребляемый системой электрический ток. По этим данным можно судить о процессе зарядки аккумулятора и своевременно выявить и устранить возникшие проблемы. Вольтметр также позволяет держать этот процесс под контролем водителя, чем повышается срок службы электрооборудования. Вот основные причины установки этих приборов на автомобиль.
Какие изделия используют?
Некоторое время назад найти и установить такой прибор, было большой проблемой. Автолюбители устанавливали на свои машины амперметры от грузовых автомобилей, а те водители, которые были на «вы» с радиоэлектроникой, сами подбирали измерительные приборы. Первыми отечественными машинами, у которых вольтметр занял своё постоянное место на приборном щитке, была ВАЗ 2105, а несколько позже они появились и на других моделях.
Сегодня такой проблемы не существует, так как имеется большой выбор таких изделий в торговых сетях. Можно установить в панель электронные часы, которые одновременно с текущим временем показывают напряжение бортовой сети. Встречаются электронные тахометры, которые после нажатия нужной кнопки выполняют функции вольтметра. Такие устройства особых проблем не вызывают у владельцев.
Также сегодня в продаже имеются автомобильные амперметры и вольтметры, а отдельные водители самостоятельно подгоняют приборы, которые применяют в радиоэлектронных устройствах. Установка таких указателей сопряжена с некоторыми трудностями, так как нужно подбирать шунты к ним, производить калибровку или изготовление новых шкал. Поэтому на этом останавливаться не будем.
Как установить такие индикаторы?
Будем считать, что вам удалось приобрести амперметр или вольтметр предназначенные для применения в автомобилях, теперь рассмотрим процесс их установки. Следует напомнить особенности подключения их в электрические цепи.

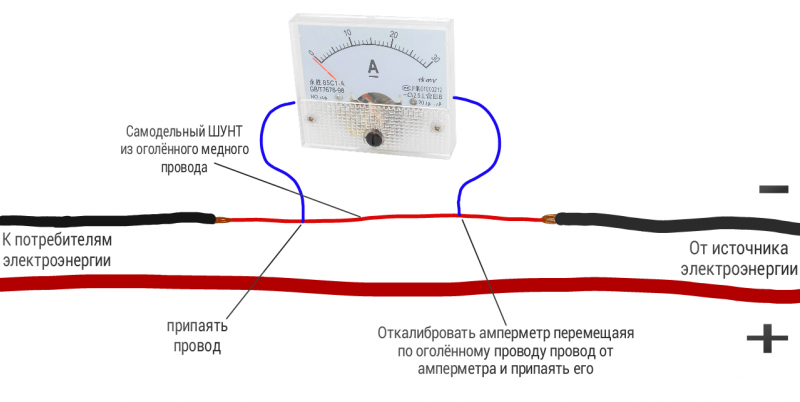

Амперметр подключается только последовательно между источником тока и потребителями, при этом обязательно соблюдается полярность подключения, плюс от источника к плюсу прибора и так далее. Вольтметр подключается только параллельно к источнику питания, также при соблюдении полярности.
Почему вольтметр всегда подключен параллельно?
Сопротивление у идеального вольтметра равно бесконечности. Но это у идеального, у реального оно значительно меньше, но все еще очень высоко. Поэтому при подключении измерительного прибора в цепь последовательно его показания не будут иметь ничего общего с правдой, а его внутреннее сопротивление окажет существенное влияние на электрическую цепь (практически разрыв цепи из-за большого внутреннего сопротивления).
Вольтметр всегда подключается параллельно цепи, так что падение напряжения на измерительном приборе никак не влияет на работу электрической цепи. Также если измерительный прибор является многопредельным (например 3, 15, 75 и 150 В), при переключении предела последовательно катушке измерения вводится добавочное сопротивление (как правило оно уже установлено в корпусе прибора, но стоит уточнить это в техпаспорте), которое предохраняет измерительную катушку электрического прибора от токов выше номинального и обеспечивают точность измерения.
К зарядному устройству
Любители самостоятельно конструировать зарядные устройства по достоинству оценят возможность наблюдать за вольтами и амперами сети, без помощи громоздких переносных приборов. Также это придется по душе и тем, кто работает на дорогом оборудовании, на работу которого может пагубно повлиять регулярное падение напряжения сети.

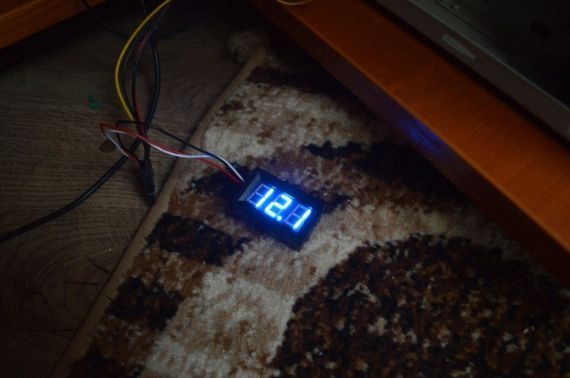

При помощи китайского ампервольтметра, который по размерам не больше коробка со спичками, можно легко осуществлять наблюдение за состоянием электрической сети. Одной из ощутимых проблем, возникающих у новичков электриков, может оказаться языковой барьер и отличная от стандартной маркировка проводов. Не каждый сразу поймет, какой провод, куда нужно подключать, а инструкции обычно только на китайском языке.
Большой популярностью у самостоятельных конструкторов пользуются приборы на 100 В/10 А. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Ощутимым плюсом данного устройства является то, что он может быть подключен к источнику питания зарядного устройства или к самостоятельной батарее.
https://youtube.com/watch?v=jyq00hMWxvE
Подключаем амперметр
Начнём с того, что работу можно начинать только после отключения аккумулятора. Через это устройство протекает значительный ток, поэтому нужно подобрать провода соответствующего сечения. Его следует подключить в разрыв провода, который подаёт питание на замок зажигания. На концы проводов следует установить и обжать клещами наконечники, в противном случае из-за плохого контакта будет происходить нагрев места соединения.
После установки проводов следует проверить правильность подключения. Для этого следует включить нагрузку, например ближний или дальний свет. Амперметр должен показать разряд, если он покажет противоположное значение, тогда следует поменять провода подключения местами. Далее следует запустить двигатель и убедиться в том, что происходит зарядка аккумуляторной батареи.
