Стояночный тормоз lada priora / ваз 2170 / 2171 / 2172 / 2173 с 2007 года

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе. Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей. Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

• рычаг, который активирует работу тормоза;
• тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

1. Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
2. Тросы переходят в натянутое положение.
3. Блокировка задних колес для торможения.
4. Снятие ручника для расслабления тросов.
5. Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа. Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы. На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

1. Снятие теплоотводящего экрана.
2. Ослабление контрящей гайки.
3. Первую нужно закрутить до максимального уровня.
4. Натягиваются открытые тросы.
5. Затягиваются гайки, и устанавливается на место экран.

практическое руководство

Необходимость в замене тросов стояночного тормоза возникает, если тросы в результате коррозии потеряли возможность перемещаться в оболочке, сильно вытянулись или имеют разрывы нитей.

При необходимости замены одного из тросов меняем и другой трос.

Снятие тросов стояночного тормоза:

1. Подготавливаем автомобиль к выполнению работы.

2. Снимаем тормозные барабаны.

3. Снимаем защитный экран.

4. Снимаем задний защитный экран.

5. Ослабляем затяжку контргайки регулировочной гайки хода рыча стояночного тормоза и отворачиваем контргайку.

6. Торцовым ключом с глубокой головкой на 13 мм и карданным шарниром отворачиваем регулировочную гайку и снимаем ее с тяги.

7. Снимаем уравнитель тросов регулировочной тяги.

8. Отсоединяем наконечники тросов от уравнителя.

9. У тормозного механизма левого заднего колеса большой шлицевой отверткой сдвигаем распорный pычаг вперед и снимаем серьгу троса с крючка распорного рычага.

10. Накидным ключом на 10 мм отворачиваем гайку кронштейна крепления троса к левому рычгу задней подвески.

11. Извлекаем из отверстия кронштейна кузова передний наконечник троса.

12. Вынимаем трос из двух кронштейнов, крепящих его к днищу кузова.

13. Вынимаем трос из кронштейна балки задней подвески.

14. Выводим трос из отверстия опорного щита заднего тормозного механизма и снимаем его.

Причины неисправностей

Теперь нужно определить, почему не держит стояночный тормоз или ручник на автомобиле.

Многие из причин довольно простые и распространённые. Их можно диагностировать и устранить в считанные минуты:

Износились задние колодки. Это из самых частых причин, почему не работает на автомобиле ручник. При такой неисправности параллельно водитель может слышать сильный скрежет при нажатии на педаль тормоза. Подтягиванием тросика проблему никак не решить. Придётся сначала установить новые колодки

Причём крайне важно менять колодки одновременно с двух сторон, вне зависимости от того, в каком состоянии находится второй элемент на оси.
Неправильная регулировка. Говоря про причины, из-за которых ручник не держит на месте автомобиль, очень часто оказывается, что всё дело в регулировке

Регулировочный болт ослаб, а потому решается проблема путём подтяжки.
Заклинивание троса в оболочке. Это проблема, характерная после длительной эксплуатации автомобиля, то есть встречается на машинах с пробегом более 5 лет. В полость между тросом и оболочкой постепенно может проникать влага. Образуется ржавчина, и происходит заклинивание. Можно попытаться решить проблему, разобрав и смазав тросик, либо заменить его в сборе.
Обрыв троса. Обрыв может произойти под автомобилем или непосредственно на месте соединения с рычагом. Решается вопрос только путём замены.
Образование наледи, налипание соли и реагентов на накладках. Не самое частое явление. Но если зимой ездить по лужам, а затем оставлять авто на морозе, тогда такой сценарий не исключается;
Масло или тормозная жидкость на колодках. Такое может произойти при течи цилиндра или сальника. Сцепление тормоза оказывается недостаточным, жидкость провоцирует проскальзывание. Сначала устраняется течь, затем очищается поверхность колодки.
Проблемы с гидравликой. Актуально для машин с гидравлическим стояночным тормозом. Здесь обычно вытекает сама рабочая жидкость, падает необходимый уровень. Требуется частичный ремонт или замена компонентов.

Причины действительно могут быть различными. Не всегда замена компонентов является единственным выходом из ситуации. Но если колодка демонстрирует признаки износа и повреждения, тогда на профилактические меры рассчитывать не стоит. Только замена.

Как работает ручник

Если говорить про классический ручной тормоз, то работает он элементарно. В салоне, под рукой водителя, имеется специальный рычаг. Он тросом, заключённым в оболочку, соединяется с регулировочным болтом. Последний соединён с планкой, по краям которой имеются 2 троса. Они уходят к двум задним колёсам.

Эта пара тросиков соединяются со скобой, отвечающей за то, чтобы сжимать и разжимать тормозные колодки, тем самым блокируя и снимая блокировку с задних тормозных барабанов.

Вытягивая ручку стояночного тормоза вверх, происходит натяжение тросиков. В барабанах разжимаются специальные скобы, они разводят тормозные колодки, и тем самым создаётся принудительная блокировка колёс.

Но важно понимать, что далеко не на всех автомобилях используются тросовые или механические ручные тормоза. Всё чаще можно встретить системы на основе гидравлики

Обычно они устанавливаются на автомобилях, где сзади стоят не классические барабаны, а тормозные диски. В гидравлической системе дублируется принцип действия основной системы торможения.

Поднимая ручку тормоза, специальный поршень создаёт давление, которое воздействует на тормозные диски, что приводит к блокировке.

Если к гидравлической системе ручного тормоза произошёл отказ, то причины подобных неисправностей будут отличаться от тех, которые характерны для тросового узла.

Как подтянуть ручник на приоре: конструкция и особенности

В статье мы расскажем про систему ручного тормоза и опишем, как подтянуть ручник на Приоре. Это поможет владельцам данного авто ограничиться самостоятельной работой, не прибегая к оплате услуг сервисного центра. Зная конструкцию системы, регулирование не займет много времени.

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе.

Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей.

Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

• рычаг, который активирует работу тормоза;
• тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

1. Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
2. Тросы переходят в натянутое положение.
3. Блокировка задних колес для торможения.
4. Снятие ручника для расслабления тросов.
5. Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа.

Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы.

На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

1. Снятие теплоотводящего экрана.
2. Ослабление контрящей гайки.
3. Первую нужно закрутить до максимального уровня.
4. Натягиваются открытые тросы.
5. Затягиваются гайки, и устанавливается на место экран.

 Нельзя натягивать тросы слишком сильно — это приводит к неправильной работе всей системы. В противном случае, потребуется полноценная починка ручника на сервисной станции СТО.

Краткие выводы

Регулировка ручного тормоза – это несложный процесс. Его стоит проводить регулярно, чтобы автомобиль не подвел во время движения. Многие обращаются в сервисные центры для проведения такой работы. Лучше выполнить регулировку дома, чтобы быть уверенным в результате.

Регулируем ручник: как подтянуть или ослабить

Стояночный тормоз – составляющая часть автомобильной тормозной системы. Его предназначение – предотвращение самопроизвольного движения транспортного средства при парковке.

Ручник используют в экстремальных случаях – к примеру, при отказе тормоза. Без ручника трудно тронуться на дороге с уклоном. Как видим, стояночный тормоз – полезный механизм.

Поэтому поддерживайте ручник в рабочем состоянии и регулярно проводите диагностику, подтягивайте и регулируйте его.

Проверка исправности ручника

Самую простую диагностику исправной работы стояночного тормоза провести под силу каждому автолюбителю. Выберите участок дороги с уклоном 23–25%. Остановитесь, включите нейтральную передачу и затяните ручник. Если автомобиль не двигается после отпускания педали основного тормоза, то ручник работает.

Как пользоваться ручником

На заметку. Работники сервисов технического обслуживания автомобилей рекомендуют проверять работу стояночного тормоза минимум 1 раз в месяц.

При затяжке рычага стояночного тормоза обратите внимание на количество щелчков храпового механизма. При исправном состоянии ручника должно быть от двух до четырёх щелчков

Если их меньше, то надо отпустить привод стояночного тормоза. Иначе подтягиваем. Рассмотрим пошагово регулировку ручника на примере автомобиля Лада Калина.

Проводить регулировку удобно на смотровой яме или эстакаде. Лучше её делать с помощником. Понадобятся такие инструменты: два рожковых ключа на 13, вороток, удлинитель, головки на 10 и 13, средство WD-40.

В автоспорте ручник помогает ввести автомобиль в управляемый занос. Тут необходимы определённые навыки и умения.

Снять глушитель с резиновых подушек и отвести в сторону

Чтобы добраться до механизма регулировки ручника, надо сначала снять глушитель с резиновых подушек и отвести его в сторону. Над средней частью резонатора находится защита. Её необходимо снять. Защита крепится 4 болтами, откручиваем их с помощью воротка и головки на 10.

Открутить защитный экран над центральной частью резонатора. Он крепится 4 болтами с головкой на 10

Подтягиваем стояночный тормоз

1. Опустить рычаг ручника вниз.
2. Ослабить ключом на 13 контргайку привода.

   Ключом на 13 открутить контргайку на тяге ручника

3. Закрутите гайку на тяге рычага. Длина привода уменьшится, натяжение увеличится.
4. Проверить работу ручника. Затянуть его вверх до 4 щелчка.
5. Покрутить задние колёса. Если они зафиксировались, то затягиваем контргайку.

Если при опущенном ручнике колёса вращаются с трудом, то надо ослабить привод стояночного тормоза.

1. Опустить рукоятку стояночного тормоза вниз.
2. Отпустить контргайку.
3. Открутить гайку на тяге рычага, натяжение троса уменьшится.
4. Проверить, как вращаются колёса. Если они вращаются свободно, то затянуть контргайку.

Проверка работы после регулировки

После замены тормозных тросов, барабанных колодок и регулировки привода стояночного тормоза проводят проверку и корректировку работы ручника.

Автомобиль установить на эстакаде или смотровой яме. Порядок корректировки разделим на 2 этапа. На первом этапе проверяем работу стояночного тормоза в незатянутом состоянии.

1. Вывесить задние колёса.
2. Опустить рычаг ручника вниз.
3. Покрутить руками задние колёса, если колодки трутся о тормозной барабан, то надо отпустить привод стояночного тормоза.
4. Освободить контргайку на тяге рычага. Открутить на несколько оборотов гайку на тяге рычага.
5. Повторить пункты 3, 4 и добиться, чтобы колёса начали свободно вращаться без постороннего шума.

Второй этап: проверка работы ручника

1. Затянуть рычаг на 4 щелчка, попробовать покрутить колёса. Если они крутятся свободно, то надо подтянуть привод ручника.
2. Освободить контргайку.
3. Затянуть гайку на тяге на несколько оборотов.
4. Бросить рычаг стояночного тормоза и снова затянуть на 3–4 щелчка.
5. Покрутить поочерёдно колёса. Полная фиксация в правильно отрегулированном стояночном тормозе происходит на 4 щелчке.
6. Повторить пункты 3–5, если ручник срабатывает на 5 щелчке и выше.

После регулировки затянуть контргайку. Установить защитный экран и подвесить глушитель на резиновые подушки.

При эксплуатации автомобиля не пренебрегайте стояночным тормозом. Его исправность позволить повысить безопасность езды и поможет избежать неприятностей на дороге или парковке. Проверяйте ручник каждый месяц. Если появились неисправности, устраняйте их как можно быстрее.

• Дмитрий Кузнецов
• Распечатать

Как подтянуть ручник на ВАЗ 2114

Во время эксплуатации многие элементы тормозной системы изнашиваются. Больше всего страдают тросы. Они могут подвергаться деформации. Также со временем они растягиваются. Что нужно сделать и как подтянуть ручник ваз 2114?

Для того, чтобы отремонтировать ручник, следует сделать следующее:

1. Автомобиль нужно загнать на эстакаду. В качестве альтернативы подойдёт и обычная смотровая яма. Для ремонта следует использовать домкрат.
2. После того, как это сделано, необходимо установить рычаг коробки передач на 1-ую передачу.
3. Когда это будет сделано, нужно отпустить ручник.
4. Теперь пришёл черёд найти самый важный инструмент. Речь идёт о ключе на 13. Понадобится 2 экземпляра.

Ключи на 13

1. После этого следует отправиться под автомобиль и найти глушитель. Сделать это будет проще, если заранее изучить местонахождение этого агрегата по инструкции.
2. Следующий этап заключается в том, чтобы как можно аккуратнее снять крепления глушителя. Когда это будет сделано, надо снять и крепления коллектора. Если этого не сделать, то дальнейшие шаги по ремонту будут куда сложнее.

Уравниватель тяг ручника

1. Необходимо найти уравнитель тросов. Когда этот агрегат будет найден, нужно ослабить контргайку с помощью первого ключа. Второй ключ понадобится для удержания гайки. Если этого не сделать, то возможно прокручивание.
2. Теперь пришёл черёд регулировки хода рычага. Затягивание гайки позволяет уменьшить ход рычага, а ослабление гайки увеличивает ход рычага. Нормальным считается ход от двух до шести щелчков.

Регулировка стояночного тормоза

1. После того, как это сделано, остаётся поднять заднюю часть машины с помощью домкрата. Нужно добиться такого положения авто, чтобы колёса висели. После этого можно начать проверку тормозных колодок. Колёса должны быть закреплены как можно надёжнее, иначе возможно возникновение нештатной ситуации.
2. На последнем этапе надо закрутить гайку обратно. После этого следует проверить ручной тормоз на предмет работоспособности.

Проверка ручного тормоза

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне — до 25 % включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно — левого и правого. Показываем замену левого троса. Рычаг стояночного тормоза переводим в крайнее нижнее положение. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»).

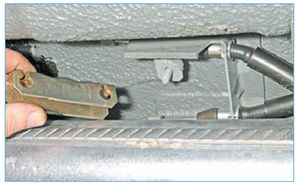

Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем уравнитель.

Вынимаем наконечник оболочки левого троса из кронштейна.

Тросы перед кронштейном перекрещиваются.

Головкой или ключом «на 10» отворачиваем, не полностью, гайку крепления скобы к балке задней подвески… …и выводим из нее оболочку троса.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу… …и вынимаем трос из держателя на кузове.

Вынимаем трос из второго держателя, расположенного на кузове перед топливным баком. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма… …и снимаем левый трос. Аналогично снимаем правый трос стояночного троса. Установку тросов производим в обратной последовательности. После замены тросов регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»). Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол в днище кузова.

Пассатижами распрямляем шплинт… …и вынимаем его из пальца.

Снимаем шайбу, ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»).

Что делать, если результата нет

Иногда автолюбители сталкиваются с ситуациями, при которых подтягивание троса не улучшает качество работы ручника. В таком случае необходимо разбираться непосредственно с тормозами. В первую очередь, виновниками являются тормозные колодки. Они могут:

• износиться;
• «задеревенеть» и не воспринимать команды ручного тормоза.

Установка новых тормозных колодок поможет добиться нормального эффекта. Специалисты рекомендуют произвести демонтаж тормозных барабанов и проверить движение тормозных колодок. Если они не двигаются, значит, они задеревенели. Если же перемещение все-таки есть, проблему нужно искать в других узлах. В первую очередь виновником может быть растяжение троса ручника. Если ничего не помогает, лучше всего обратиться к профессионалам.

Ход работы

Итак, изначально вам нужно будет подготовить необходимый инструмент. К счастью, подтяжка троса не требует большого количества инструментария, вы сможете обойтись двумя рожковыми ключами на 13. Перед началом работы нужно загнать автомобиль на эстакаду или яму, так вам будет гораздо удобнее

Важно знать, что согласно нормативным документам, ручник должен удерживать автомобиль на уклоне до 25%

Итак, если вы установили автомобиль, вам нужно будет включить первую передачу и опустить рычаг в нижнее положение. Далее пошаговая инструкция выглядит следующим образом:

Снимаем теплоотводящий экран. Он закреплен с помощью 4-х крепежных элементов, которые нужно будет убрать, после чего снять и отложить крышку.
Под крышкой находится специальная резиновая подставка, которая закрепляется на дополнительном глушителе.
После того как вы уберете тепловой экран, перед вами откроются гайки, которые позволяют отрегулировать ручник

Вам нужно будет обратить внимание на ту, которая позволяет установить положение наконечника.
Концевая гайка дополнительно закреплена контргайкой, которую следует ослабить. Снимать ее нет смысла, просто скручиваем на пару оборотов

Удостоверьтесь в том, что гайке ничего не мешает. Специалисты рекомендуют ослаблять обе гайки сразу, ведь в таком случае трос будет сразу же натягиваться.
Контргайку необходимо вернуть в исходное положение и затянуть покрепче, ведь от этого зависит безопасность вашего автомобиля.

Когда все будет готово, можно произвести контрольный тест. Вернитесь на водительское место, включите «нейтралку» и установить тормоз в положение стоянки.

При фиксации рычага нужно подсчитать количество щелчков. При средней силе нажатия их количество не превысит 5 раз.

Второй тест. Опустив ручник в крайнее положение нужно проверить, хорошо ли крутятся задние колеса. Если все хорошо, то они будут крутиться легко, без каких-либо существенных усилий. Если же им что-то мешает, тогда придется повторно ослабить гайку и провести перетяжку. Далее осуществляется монтаж устройств в обратном порядке. Если какие-либо моменты остались вам непонятны, вы можете просмотреть видео на нашем сайте.
