Ручник рено логан

Необходимый инструмент для подтягивания ручника.

Головка на 8 под трещёткуНабор ключей на 13Напарник (желательно самый крутой автослесарь)

1. Два ключа на 13. Желательно чтобы один из них был торцевым.
2. Головка на 8.
3. Напарник, но можно и без него. Правда без него сложнее.

Принцип выполнения регулировки ручника

1. Полностью опустите рычаг ручника в салоне.

Опустите ручку ручника

• Поставьте автомобиль на яму или поднимите её на подъёмник. Некоторые автовладельцы умудряются отрегулировать ручник «с бордюра» — но это неудобно и опасно.
• Снизу автомобиля найдите резонатор и снимите его с резиновых кронштейнов.

Снимите глушитель с крепления к кузову

Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).

Снимаем и отводим в сторону защитный экран

Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.

Отдельные рекомендации

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Сколько должно быть щелчков?

По заявлению мастеров при регулировке ручника Логана количество щелчков должно равняться шести. Но эта рекомендация — только вершина «айсберга». В процессе работы держите под контролем итоги выполненной работы. Если ручной тормоз Рено настроен правильно, авто должно удерживаться под углом, стоя на эстакаде, и не скатываться. Угла такого сооружения достаточно для проверки ручника (он составляет 25 градусов).

Алгоритм действий выглядит так:

• Протягивайте тросик до шестого щелчка.
• Убедитесь в результате.
• Если требуется снизить количество щелчков до пяти, сделайте это. Но учтите, что даже при опускании ручного тормоза Renault возможно «прихватывание» колес.

Как подтянуть ручник на Рено Логан: шаг за шагом

Весь процесс регулировки ручного тормоза производится по простому алгоритму:

• Демонтируйте заглушку с облицовочной части тоннеля.
• Используйте ключ Торкс Т20, чтобы скрутить саморез.

Поднимайте облицовочную часть вверх, а далее — сдвигайте ее вперед и убирайте совсем.

Найдите гайку (она имеет пирамидную форму) и отгибайте ее назад.

• Проверьте, что колеса Рено зафиксированы. Для этого предварительно подставьте противооткатные башмаки. Если таковых нет, поднимайте машина на домкрате.
• Опускайте ручной тормоз вниз.
• Теперь нужно подтянуть узел. Для этого берите ключ на «десять» и делайте ½ оборота гайки.
• Считайте количество щелчков (оно должно быть равно 4-6). Здесь учтите рекомендации, о которых упоминалось выше.
• Если регулировка не дала результатов, делайте еще ½ оборота. Подтягивайте гайку до тех пор, пока не будет достигнут ожидаемый результат.

В автомобилях Рено Логан процесс регулирования расстояния между колодками и барабаном автоматический. Но это не значит, что этот параметр нельзя менять. На практике из-за небольшого расстояния ручник не всегда удается настроить. В такой ситуации отрегулируйте зазор. Для решения этой задачи демонтируйте барабан на заднем колесе, отводите рычаг от храповика, а последний поднимайте вверх. При этом учтите, что здесь левая резьба.

После ставьте крышки на барабаны и жмите на тормоз Рено 12-15 раз. При этом зазор в заднем механизме тормозов должен быть изменен. Далее проверьте корректность регулировки тормоза.

Чтобы избежать проблем в будущем, важно не только подтягивать тросик ручника, но и периодически производить ревизию системы. Здесь алгоритм такой:

• Контролируйте уровень тормозной жидкости.
• Проверьте и поменяйте колодки на передних колесах.
• Проверьте и поменяйте барабан на задних колесах.
• Проверьте и поменяйте передние диски.

Упомянутые работы выполняются, если в этом имеется необходимость.

Разработчики автомобиля из компании Рено уверяют, что ручной тормоз не требует регулировки из-за отсутствия растягивания троса. Если же вы приняли решение о необходимости выполнения такой работы, учтите следующие риски:

• При настройке храповиков заменять их не рекомендуется. Учтите, что зазор с левой и с правой стороны должен быть идентичным, а реализовать это сложно.
• В случае перетяжки гайки для регулировки не обойтись без ее откручивания. А это связано с проблемами, ведь придется подплавлять шайбу из пластика с предварительным нагревом узла. Реализовать это без привлечения мастеров и в условиях гаража сложно.

Натянуть тросик ручника реально. Но делайте эту работу внимательно и при условии четкого следования инструкции. Если и появляются проблемы, то посмотрите обучающее видео или обратитесь к специалистам. Если требуется замена тросика, выбирайте оригинальные запчасти (артикул — 6001547168) или аналоги (приведены в таблице ниже).

Отдельные рекомендации по регулировке и эксплуатации ручного тормоза renault logan

Механизм задних тормозов Рено Логан регулируется самостоятельно по мере износа колодок. Поэтому не нуждается в каких либо регулировках, например храповика. Если трос вытянулся и не поддаётся регулировке, то его обязательно нужно заменить, а не стремиться что либо подкрутить в механизме заднего тормоза.

Такими «регулировками» можно нарушить слаженность работы системы, и при нажатии на педаль тормоза, одно колесо будет тормозить хуже, другое клинить. Это чревато аварией, несёт угрозу здоровью и жизни.

В остальном внимание к тормозной системе Логана должно концентрироваться на: проверке и доливе тормозной жидкости; контроле состояния колодок, шлангов, тормозных дисков и барабанов; периодической чистке тормозных механизмов. Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты

Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки

Рено Логан простая и надёжная машина, в которой можно легко самостоятельно сделать многие регулировки и ремонты. Не исключение и натяжение троса ручного тормоза. Вовремя регулируйте и всегда пользуйтесь ручником. И тогда ваш автомобиль никуда самостоятельно не уедет со стоянки.

Регулировку стояночного тормоза («ручника») тормозной системы автомобилей Рено Логан 1,4 необходимо проводить при появлении признаков ухудшения в его работе (плохо удерживает стоящий автомобиль), а так же после замены тормозных колодок задних тормозных механизмов или после замены деталей ручника.

Необходимые инструменты— Трубчатый ключ или высокая головка на «10»— Ключ TORX T20Подготовительные работы— Устанавливаем автомобиль на ровную площадку, включаем первую передачу для его фиксации. Дополнительно устанавливаем под колеса упоры.

— Поддомкрачиваем и вывешиваем задние колеса автомобиляПорядок регулировки стояночного тормоза («ручника») автомобилей Рено Логан 1,4— Снимаем облицовку тоннеля полаДля этого поднимаем рычаг «ручника». Ключом TORX T20 отворачиваем винт крепления облицовки. Приподняв ее вверх снимаем ее с рычага «ручника».

— Поднимаем рычаг ручника на 6 щелчков вверхРучник должен полностью стопорить задние колеса автомобиля при шести-восьми щелчках храпового механизма. Проверяем вращая рукой оба задних колеса. Если задние колеса вращаются и не стопорятся, регулируем натяжение тросов ручника вращением регулировочной гайки.

— Вращаем регулировочную гайку стояночного тормозаИспользуем торцевой ключ или длинную головку на «10» (см. фото в начале статьи). Завернув гайку на пару оборотов, проверяем вращение колес. Путем такой постепенной регулировки добиваемся, чтобы при поднятом на шесть щелчков рычаге «ручника» задние колеса было невозможно повернуть руками, а при опущенном до упора вниз наоборот свободно и бесшумно вращались.

При соблюдении этого условия можно считать, что стояночный тормоз автомобиля Рено Логан 1,4 правильно отрегулирован.

Если при 6-8 щелчках ручника и после проведения регулировки колеса продолжают вращаться, то скорее всего придется заменять изношенные тормозные колодки задних тормозных механизмов новыми.

Примечания и дополнения— Можно провести итоговую проверку правильности регулировки стояночного тормоза автомобиля Рено Логан 1.4: автомобиль должен удерживаться ручником на уклоне 23%. Попытка тронуться с места на горизонтальной поверхности и поднятом ручнике должна быть неудачной.  При этом двигатель автомобиля может глохнуть.

Еще статьи по тормозной системе автомобилей Рено Логан 1,4.

Замена передних тормозных колодок автомобиля Рено Логан.

Схема подключения лампы неисправности тормозной системы Рено Логан.

Как снять суппорт Рено Логан 1,4.

Замена тормозных дисков Рено Логан.

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто – в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача.

Рено Логан производили в период с 2005 по 2020 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан.

Правила обслуживания

Перед тем как приступать к регулировке распределителя усилий тормозной системы Рено, производите ревизию устройства. Помните, что в процессе эксплуатации в устройство попадает грязь, вода и снег, которые постепенно изнашивают устройство и становятся причиной появления коррозии. При этом ржавчина покрывает корпус устройства и пружинку, поэтому без обработки устройства вряд ли обойтись.

Общая ревизия распределителя тормозных усилий Логана делается так:

• Вычищайте все от ржавчины.
• Убирайте старый резиновый кожух.
• Вычищайте из-под пыльника старую и уже бесполезную смазку.
• Очищайте все элементы от загрязнений, после чего закладывайте новый смазывающий состав.

Отдавайте предпочтение качественным смазкам, которые имеют хорошие характеристики (в первую очередь, являются стойкими к высоким температурам). Как вариант, подходит специальный состав Blue, который пользуются спросом у владельцев автомобилей Рено.

Кроме детали, регулирующей усилие и совершенствующей тормозной механизм, с помощью Blue можно обрабатывать суппорта тормозов на передних колесах. В качестве альтернативы допускается применение Литола или другой смазки. Главное, чтобы состав надежно защищал механизм от коррозии.

Процесс нанесения смазки:

Поднимайте Рено на подъемнике.
Находите распределитель тормозных усилий (его легко отыскать снизу).
Найдите фиксатор пыльника. Берите отвертку и подцепляйте кольцо (допускается применение обычного ножа).
Демонтируйте пыльник, убирайте смазку и ставьте новую.
Убирайте следы ржавчины с помощью специальной щетки, оборудованной металлическим ворсом

Действуйте осторожно, чтобы исключить повреждение резинки.

Как показывает опыт эксплуатации, на заводе кладется небольшой объем смазки. Следовательно, при попадании внутрь влаги коррозия появляется весьма быстро. Чтобы избежать этого, распределитель тормозных усилий должен быть смазан. Лишний состав убирайте с помощью ветоши, а также дополнительно обработайте шток устройства. Далее возвращайте стопорное кольцо с пыльника колдуна Рено на прежнюю позицию.

Предназначение ручного тормоза

Стандартный и необходимый для большинства автомобилей ручник должен обеспечивать неподвижность машины на горизонтальных и наклонных поверхностях, с уклоном не менее 23%.

Опыт показывает, что стоянка машины используя исключительно возможности коробки передач небезопасна. Это приводит к порче имущества, причинению вреда здоровью и иногда к смертельным случаям. Поэтому исправный ручной тормоз – залог вашего спокойствия и благополучия.

Еще одним аргументом содержания ручника в исправности является возможность в экстремальных ситуациях дополнить торможение педалью подтормаживанием ручником. Экстремалы с его помощью научились выполнять так называемый «полицейский разворот».

Как поменять трос ручника

В любую деталь автомобиля заложен определённый ресурс, по истечении которого она должна быть заменена. То же касается и такого элемента системы стояночной блокировки колёс, как трос привода тормозных колодок. О том, как починить ручной тормоз на Рено Логан, если его не удаётся отрегулировать, вы узнаете далее, но для начала следует отметить, что колодки на этом авто приводятся в действие от двух тросов — каждая от своего. Поэтому менять придётся каждый трос по отдельности. Сам же процесс замены выглядит так:

1. Вначале необходимо ослабить натяжение приводных тросов при помощи регулировочной гайки так, как это описано в первой части статьи.
2. После этого установите заднюю часть автомобиля, .
3. Теперь на обоих колёсах демонтируйте заднюю тормозную колодку, сняв с неё специальные стяжные пружины.
4. Далее, с рычага привода колодки нужно снять наконечник троса — это удастся сделать только после того, как вы отожмёте вперёд пружину, воспользовавшись плоскогубцами.
5. После проделанных выше действий сдавите плоскогубцами фиксирующий элемент защитной оболочки и извлеките трос из отверстия в щитке тормозного механизма.
6. Защитные оболочки левого и правого тросов дополнительно фиксируются при помощи специальных держателей, расположенных на рычаге балки — извлеките их.
7. Далее, немного втянув тросы привода в салон машины, выведите их наконечники из пазов уравнителя.
8. Теперь переместитесь под днище автомобиля и вытяните тросы из отверстия в основании кузова.

Периодически возникает необходимость подтянуть . Это обуславливается тем, что при частом использовании и постепенном износе колодок, натянутый трос тормоза ослабевает. Сегодня вы узнаете, как устранить проблему с «ручником» за пару минут, не прибегая к помощи автомеханика и не потратив на это ни копейки.

Как самостоятельно отрегулировать трос стояночного тормоза?

Как подтянуть ручник на Рено Логан? Довольно популярный, а главное – актуальный вопрос. Сегодня намного выгодней проводить всю работу с автомобилем за счет собственных усилий. Но, прежде чем приступать непосредственно к самой регулировке, необходимо проверить предварительную работоспособность стояночного тормоза. Опытные автомобилисты и специалисты по ремонту авто рекомендуют проверять эффективность работы ручника спустя каждые 30 тысяч пройденных километров. Работоспособность проверяется следующим образом:

• Затягивается ручник до упора;
• Включается первая передача и плавно отпускается педаль сцепления;
• Если двигатель не заглох и машина начала катиться – на лицо неисправности в работе элемента тормозной системы.

Не смотря на то, что трос часто приходится полностью менять, в большинстве случаев весь регулировочный процесс сводится именно к его натяжке. В Renault Logan самоконтрящаяся гайка – единственный элемент, с помощью которого возможно провести всю работу по натяжке троса. Если гайку крутить влево, то натяжение должно ослабить, если вправо – увеличить. В идеале гайку нужно затянуть так, чтобы ход ручника составлял шесть щелчков. После чего автомобиль устанавливается на наклонной поверхности в 25 градусов и проверяется работоспособность стояночного тормоза. При необходимости устанавливается рычаг на пять щелчков, но не стоит понижать количество до четырёх. В противном случае задние колеса Renault Logan будут «прихватываться».

Регулировка ручного тормоза Рено Логан своими руками сводится к следующим действиям:

1. Снимается заглушка с облицовки тоннеля внутри салона автомобиля.
2. С помощью Torx Т20 откручиваются крепежные элементы.
3. Полностью демонтируется облицовка.
4. После чего необходимо обнаружить регулировочную гайку под кожухом.
5. Далее следует застопорить задние колёса Renault Logan.
6. С помощью ключа на «10» гайка поворачивается на половину одного оборота.
7. Затем следует проверить количество щелчков и установить оптимальное количество.

После того, как регулировка ручника Рено Логан полностью завершена, необходимо проверить безотказность работы элемента безопасности. Лучше всего для этого подходит эстакада или погрузочный пандус. Если найти оборудованные места не представляется возможным, применяется лёгкий способ проверки. Но, всё же, надо будет протестировать стояночный тормоз на склоне. Легкая проверка заключается в следующем: ручка переключения передач устанавливается в нейтральное положение и поднимается ручник. После чего необходимо за счет собственных усилий попытаться сдвинуть автомобиль

Если машина подвижна – важно заново натянуть трос, так как натяжки недостаточно для безопасной эксплуатации авто

Когда требуется подтяжка троса?

Кроме случаев растяжения этого приводного элемента к регулировке также следует склоняться после выполнения некоторых ремонтных манипуляций в тормозной системе. В их числе:

• замена колодок тормозных механизмов колес;
• смена троса в системе привода ручника.

Когда владелец Renault Logan обнаружил снижение эффективности действия стояночного тормоза, то пришло время регулировать привод. Такое состояние узла можно выявить с помощью рычага. Если при его активации на 4-6 щелчков храпового механизма не наблюдается эффективное удержание авто на наклонной поверхности дороги, то это свидетельствует о факте растяжения троса.

Не следует постоянно склоняться к процедуре подтяжки. Специалистами рекомендовано прибегать к замене троса после четвертого раза регулировки натяжения.

Как на Рено Логан подтянуть ручник

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Операции по снятию наконечника рулевой тяги Лада Ларгус

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры.Замена наконечника показана на примере левой боковой тяги, правый наконечник заменяют аналогично.Резьба левого наконечника — правая, а правого наконечника — левая.

1. Поднимите и установите на опору переднюю часть автомобиля со стороны заменяемого наконечника.2. Снимите колесоЗатормозите автомобиль стояночным тормозом и установите под задние колеса противооткатные упоры (“башмаки«).3. Ослабьте затяжку контргайки наконечника рулевой тяги.

4. Отверните гайку крепления пальца шарнира к рычагу поворотного кулака, удерживая палец от проворачивания.

5. Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотного рычага.

6. При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

7. Сверните наконечник с рулевой тяги, подсчитывая количество оборотов. При необходимости удерживайте тягу от проворачивания ключом залыски.

8. Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на такое количество оборотов, которое было подсчитано при снятии (наконечник нужно навернуть до нанесенной метки). Момент затяжки контргайки 50 Н-м, гайки пальца шарового шарнира наконечника рулевой тяги 37 Н*м.9. Проверьте и в случае необходимости отрегулируйте углы установки колес на станции технического обслуживания.

Если не было механических повреждений пыльника наконечника, то срок его ресурса до полного износа (порывы, трещины и т.д.) соизмерим со сроком службы шкворней, то есть наконечник подлежит замене целиком и ремонту не подлежит

Основной этап

Если разборка тоннеля и подтяжка троса производится впервые, нужно иметь в виду, что пластик будет сниматься с трудом. Это значит, что придется приложить некоторые усилия, но не слишком большие, чтобы ничего не повредить.

Работа начинается со снятия центрального тоннеля. С торца, у ног задних пассажиров, нужно отыскать защитную крышку прямоугольной формы. Удалить ее можно, предварительно поддев плоской отверткой. Под крышечкой находится болт типа «звездочка», который легко откручивается при помощи отвертки, подготовленной на предыдущем этапе.

Открутив болт, можно снять сам тоннель. Делается это в два этапа. Для начала, его необходимо подвинуть назад, параллельно полу. При этом сам рычаг тормоза остается на месте, и сдвиг будет произведен относительно его. Вторым движением пластиковый кожух поднимается вверх и откладывается в сторону.

Прямо под рычагом, с нижней его стороны, находится едва заметный выступ из черного мягкого пластика. Поддев его плоской отверткой, необходимо удалить крышечку, чтобы добраться до натягивающей гайки троса тормоза.

Вкручивая его с помощью рожкового ключа, можно добиться того, что трос перестанет провисать, и будет приводить в действие быстрее. Не переходя к сборке, нужно при регулировке болта каждый раз проверять, правильно ли срабатывает ручник. Перебарщивать также не нужно: чрезмерный натяг троса приведет к преждевременному износу механизмов и слишком большому усилию, требуемому для его активации.

Сборка производится в порядке, обратном описанной процедуре. Главное — не слишком сильно затягивать крепежные болты, чтобы не повредить пластик и не сломать его.

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

• затягиваем рычаг ручника до упора;
• заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
• если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма.

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит замена тормозных колодок, замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма.

В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Пошаговая инструкция

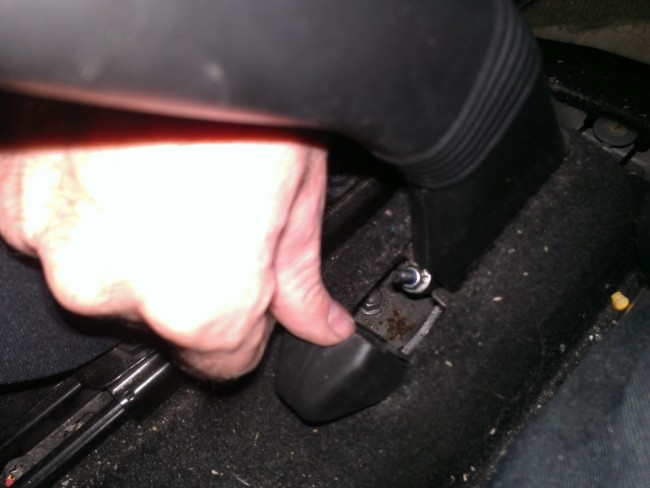

1. В салоне плоской отверткой открываем лючок на консоли сзади.

2. В лючке откручиваем болт крепления консоли под Torx T20.

3. Поднимаем ручник вверх и сдергиваем консоль с защелок движением к крышке багажника.

4. Снимаем консоль продевая ее через ручку ручника. Включите передачу если мешает рычаг МКПП.

5. Мы получили доступ к тросам и регулировочной гайке.

6. Отпускаем регулировочную гайку глубокой головкой на десять. Отпускаем на максимум, но не скручиваем гайку до конца.

7. Опускаем ручник и снимаем тросы. Их удерживает пластиковая защелка, раскрываем ее с помощью плоской отвертки.

8. Тросы еще удерживаются защелками. Сжимаем пальцами по бокам фиксаторы и выводим трос к заду автомобиля.

9. Далее нужна яма и домкрат.

10. Отпускаем колесные болты и поддомкрачиваем автомобиль.

11. Снимаем колесо и сбиваем колпачок с помощью молотка и плоской отвертки.

12. С помощью головки на тридцать откручиваем гайку крепления тормозного барабана. Если у вас нет гайковерта, устанавливайте колесо, ставьте машину на землю и срывайте гайку.

13. После откручивания гайки снимаем тормозной барабан.

Если у вас барабан не сильно изношен он демонтируется легко. Его нужно просто поджать отверткой и он выйдет.

Если барабан поджат колодками, то нужно использовать съемник.

14. С помощью кусачек извлекаем трос с зацепления с колодками. Оттягиваем пружину влево и выводим трос с зацепления.

15. Сжимаем по бокам ушки фиксатора и выводим трос из стальной защиты.

Защелки точно такие же как в салоне.

16. Разгибаем металлический кронштейн на балке и выводим трос вниз.

17. Вынимаем трос с двух защелок которые на баке.

Предварительно убедитесь что машина устойчиво стоит на домкрате и вы подложили упор на случай если она упадет с него.

18. Откручиваем гайку теплозащитного кожуха и отгибаем его чтобы получить доступ к еще одному держателю троса.

19. Вынимаем трос с держателя под теплозащитным кожухом.

20. Вынимаем трос с последнего держателя и все его больше ничего не удерживает.

Операция с тросом на правой стороне практически аналогична. Там не нужно снимать кожух, но нужно отсоединить трос ручника от топливных трубок (там простые пластиковые держатели).

21. Берем новые троса и заводим на свои места крепления. Вставляем сразу до щелчка там где они идут в салон, а затем по всем остальным держателям. Так же не забудьте вставить тросы в металлические кронштейны на балке и загнуть их обратно.

22. Проводим и защелкиваем трос в металлической защите.

23. Заводим трос в зацепление с колодкой.

24. Устанавливаем тормозные барабаны и закручиваем ступичные гайки.

Момент затяжки ступичных гаек большой, поэтому можно на вороток одеть трубу. Для затяжки ступичных гаек нужно ставить машину на колеса.

25. Зацепляем троса в салоне и убираем холостой ход при поднятии ручника. Убираем холостой ход закручивая гайку регулировки.

После того как убрали холостой ход, поддомкрачиваем и пробуем вращать колеса. Колесо при опущенном ручнике должно свободно крутиться. После затяжки ручника на 2-3 щелчка уже блокироваться.

Совет

Чтобы нормально работал ручник, кроме целых тросов нужно проверить износ:

• тормозных колодок
• тормозных поршней
• механизма ручника
• тормозного барабана
• мелких деталей тормозной системы

Если что-то изношено, заменить.

Процедура замены и регулировки ручника Рено Логан

Замена тросика ручника Рено Логан проходит в течение 20-30 минут

Обратите внимание, что для максимального удобства работ вам надобится яма или подъемник. Следуйте шагам следующей инструкции:

Сперва необходимо демонтировать пластиковую консоль ручника в салоне

Для этого со стороны пассажирских сидений у консоли нужно отодвинуть панельку и при помощи ключа Torx на 20 открутить крепеж.
Поднимите ручник и осторожно достаньте пластмассовую деталь.
Отпустите регулировочную гайку, которая располагается перед ручником со стороны торпеды.
Опустите ручник. Далее необходимо высунуть тросы из пластиковых зажимов

Чуть ниже располагаются специальные зажимы синего цвета. Их необходимо будет сжать, чтобы достать трос.
Для замены тросик придется снимать колесо и барабан, поэтому водители рекомендуют совмещать эту процедуру с заменой колодок.
Сняв колесо, демонтируйте колпачок. Открутите центральную гайку.
Снимите барабан. Если он изношен слабо, то для этого достаточно поддеть край отверткой и достать его руками. В ином случае, конечно же, потребуется съемник.
Оттянув пружину на тросике, необходимо вывести его из посадочного места.
Сожмите две защелки и достаньте трос с пружиной из барабана.
Отогните держатель троса, чтобы достать его с кожухом и провести под автомобиль.
Далее по следованию троса необходимо откреплять его с держателей.
Отогните теплозащитный кожух, который прикрывает трос. Далее отжав защелку в салоне, полностью достаньте тросик. Его можно и потянуть силой, но защелки тогда будут сломаны.
Установите два новых троса на место старых. Конец с синей защелкой должен устанавливаться в отверстия под самим рычагом в районе днища.
Ведем трос и вжимаем его во все фиксаторы.
Второй конец с защелкой продевается в отверстие в барабане. Зацепите трос за колодку.
Поставьте барабан на место, зафиксируйте его. Ступичная гайка должна быть затянута сильно, поэтому рекомендуется использовать специнструмент.
Установите колесо на место.
В слоне вденьте тросы в фиксаторы рядом с консолью. Убедитесь, что два тросика ходят равномерно и отсутствует перекос.
Поднимите ручник вверх и закручивайте регулировочную гайку. Через каждые 5-6 оборотов опускайте ручник проверяйте отсутствие люфта. Если он имеется, опять поднимите рычаг и продолжайте затягивать регулировочный крепеж.
Выполнив регулировку, установите на место консоль.

Процедура несложная, но вам потребуется яма или подъемник, поскольку 80% всех работ выполняются в районе днища

Также обратите внимание на короткий тросик, который соединяет два длинных троса с конструкцией самого рычага. В редких случаях может порваться именно он

Если повреждена конструкция самого рычага, то потребуется полная замена ручника Рено Логан.

Помните, что редкое использование ручника никак не продлевает ресурс троса. Наоборот, в такой ситуации повышается шанс заклинивания и последующего обрыва. Также водители не рекомендуют часто использовать ручник зимой в морозы. В этих случаях колодки просто примерзают, что опасно для тормозной системы. В конце проведите тест, поставив машину на уклон в 16 процентов и убедитесь, что колодки без проблем удерживают авто.

Инструкция по замене задних колодок авто Лада

Для того чтобы снять колодки, необходимо зафиксировать машину на двухстоечном электрогидравлическом подъемнике (который есть не у всех, и в таком случае нужно найти станцию техобслуживания). Следует поднять рычаг ручного привода и заглушить двигатель. Далее снимаем оба колеса. После этого отпускаем ручник. Теперь можно отрегулировать автомобиль по высоте для удобства.

Разборку механизма начинаем со снятия верхней и нижней пружин, что стягивают тормоз. Далее снимаем пружины на распорной планке (с помощью отвертки либо плоскогубцев) и на направляющих. После этого открепляется сама планка в собранном виде с механизмом, что регулирует зазор. Наконец, сняв трос ручника с рычага на колодке, отсоединяем задние колодки Лада.

Для установки колодок необходимо собрать механизм регулировки зазора с колодками и тросом ручника. Затем прикрепляем эту конструкцию на тормозной барабан Лада Ларгус. Заключительный этап — устанавливаем на место стяжные пружины (нижнюю и верхнюю) и пружины направляющих. В финале надеваем барабан, колесо, после чего следует проверить механизм регулировки зазора путем нажатия 3 раз на педаль до упора. Если появился щелчок — механизм отрегулирован.
