Как подтянуть рулевую рейку на калине

Немного теории: конструкция передней подвески

Перед тем, как пытаться устранить любую проблему, возникает стремление заглянуть в чертежи или в руководство по ремонту. Известно, что каталог деталей ВАЗ-2192 содержит следующий объект:

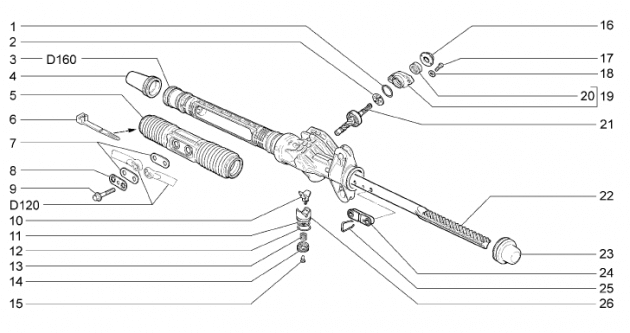

Так выглядит рулевая рейка на чертеже

Останется ли стук в рулевой рейке Калины-2, зависит от следующего: насколько точно будет отрегулирован элемент «14». Регулировочная гайка, обозначенная цифрой «14», здесь выглядит почти незаметно. Но первое впечатление обманчиво. В каталоге, кстати, элемент назван «Гайкой упора».

Теперь перейдём к практике и посмотрим, как выглядит рассматриваемый узел в действительности:

Если рейку демонтировать, она выглядит так

Гайка имеет нестандартную насечку, и вращают её только специнструментом. Кстати, выемка будет закрыта колпачком. В каталоге он обозначен цифрой «15», а теперь, посмотрим на вешний вид спец-ключа:

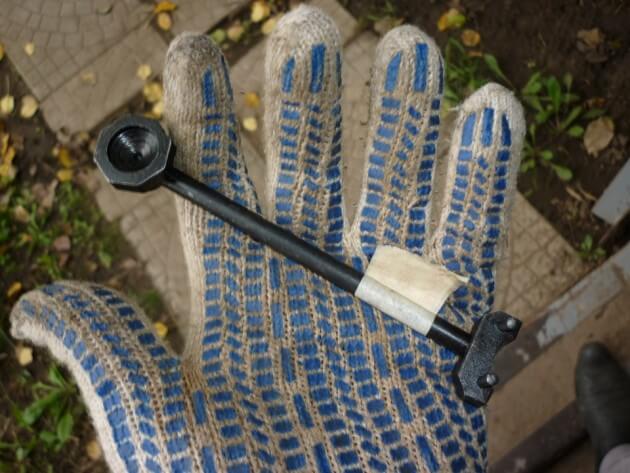

Ключ для регулировки рейки

Упорную гайку поворачивают на небольшие углы. Речь идёт о значениях 10-15 градусов. Что будет, если с затяжкой рейки переусердствовать? Исчезнет стук, но руль станет вращаться с трудом. Поэтому, если потребуется, гайку можно отвести назад.

Снятие рулевой рейки Калины

Перед тем, как снимать рулевую рейку с Калины, я загнал машину в гараж капотом к дверям, и немного сместил переднюю часть вправо, оставив слева свободное пространство, чтобы без проблем вынуть рейку через проем в арке левого переднего колеса. В идеале, слева от переднего левого колеса должен быть хотя бы метр свободного пространства.

Руль сразу поставьте прямо. Переднее левое колесо можно сразу приподнять, хотя можно сделать это и позже. Необходимым является только поднятие левого переднего колеса, а нужно это для того, чтобы достать рейку через проем между аркой колеса и моторным отсеком. Теперь открываем капот, отверткой ослабляем хомуты воздуховода между воздушным фильтром и двигателем, снимаем воздуховод, а свободные теперь отверстия, на время ремонта, затыкаем чистой тряпкой. Далее снимаем аккумулятор (накидные ключи на 10 и на 13 мм) и площадку под аккумулятором (ключ на 13 мм).

Внимание! Чтобы не сломать ключ-трещотку, не рекомендуется срывать с его помощью сильно затянутые болты!

Когда площадка откручена, оказывается, что к ней снизу прикреплены два провода. Их необходимо освободить, а поможет нам в этом ключ на 10 мм. Вот как выглядит крепление уже без проводов:

Чтобы не повредить провода и разъемы РХХ и ДПДЗ, их рекомендуется сразу отсоединить.

Теперь очень важный момент! Прямо сейчас обработайте 4 шпильки крепления рейки к кузову «вэдешкой» или керосином — пусть резьба отмокает. Может оказаться, что гайки прикипели (приржавели) и тогда Вы без труда можете свернуть шпильку, вырвав ее из кузова. В этом случае Вам обеспечена настоящая проблема, по сравнению с которой обычный ремонт рейки – просто цветочки. Кстати, если есть возможность, облейте эти гайки «вэдешкой» или керосином еще за пару дней до ремонта.

Для удобства работы, откручиваем верхнюю гайку крепления термозащиты к кузову, а саму термозащиту слегка отгибаем в сторону двигателя.

Вот теперь можно снимать стопорную пластину с болтов внутренних наконечников рулевых тяг. Этот стопор предотвращает откручивание болтов. Вставляем плоскую отвертку между стопором и соединяющей болты пластиной и сдвигаем пластину со шляпок болтов.

Когда стопор с болтов снят, можно их откручивать, вот здесь-то нам и пригодится мощный ключ с длинной рукоятью и с головкой на 17 мм. Лично мне удалось сдвинуть болты с места, лишь усилив рукоять полуметровой стальной трубой. После откручивания болты надо вынуть, а рулевые тяги просто положить вниз на термозащиту.

Продолжаем демонтаж рейки с автомобиля. В первую очередь закляните в салон, под педали

Пока руль стоит прямо, обратите внимание, где находится болт фланца и как расположена проточка на валу, рулевой рейки. Именно так распложены болт и проточка при прямом положении руля, именно так их надо будет поставить при установке рейки на автомобиль

Рекомендую сделать отметки на валу и фланце, например маркером, и даже сфотографировать их. Позже все это поможет Вам установить рейку так, чтобы при движении по прямой руль находился в среднем положении.

Теперь поверните руль на четверть оборота вправо и накидным ключом на 13 мм полностью открутите, и достаньте из отверстия болт фланца рулевой рейки

Еще раз обратите внимание на положение прорези фланца и проточки на валу рулевой рейки. При сборке надо будет вернуть их в исходное положение

Внимание! Теперь самый ответственный момент. Вы должны открутить гайки с четырех шпилек, которые крепят рулевую рейку к перегородке между салоном и моторным отсеком, но сделать это надо очень аккуратно

Не забывайте: шпильки очень слабо держатся за кузов и даже при небольшом усилии могут отломиться.

Еще раз обработайте резьбу керосином или WD-40 и начинайте откручивать гайки ключом-трещоткой, при этом держа ключ буквально двумя пальцами. Надеюсь, Вам удастся сдвинуть с места, а затем и открутить все гайки, не повредив ни одну из шпилек. Если же Вы переусердствовали, то Вам придется найти болт, аналогичный шпильке, но подлиннее, просверлить отверстие в салон и вставить его изнутри. Возвращаемся в салон и мощной отверткой выдвигаем вал рулевой рейки из фланца.

Рейка должна отсоединиться от рулевой колонки и вывалиться в моторный отсек, если этого не происходит, то ей можно слегка помочь: в моторном отсеке, используя монтировку, отжать рейку от моторного щита.

Доставать рулевую рейку будем через проем над левым колесом, поэтому левую переднюю часть автомобиля необходимо поднять домкратом. Колесо откручивать не надо, да и поднимать высоко тоже нет необходимости, главное, чтобы проем оказался выше колеса. Вытаскиваем рулевую рейку вот таким образом:

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Снятие рулевой рейки Калины

Потребуется: головки «на 10», «на 13», «на 15», «на 17», «на 27», накидной ключ «на 19», пассатижи, монтажная лопатка, молоток, плоская отвертка.

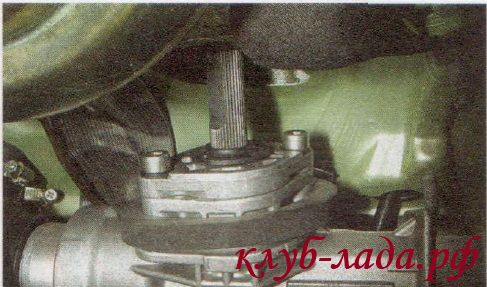

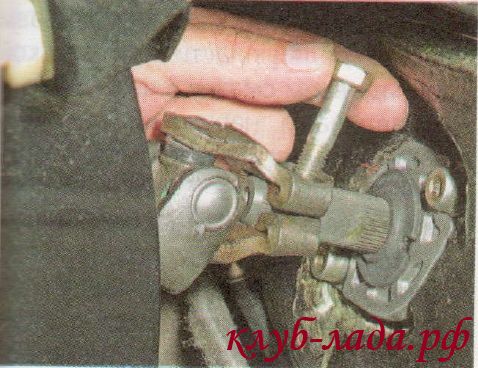

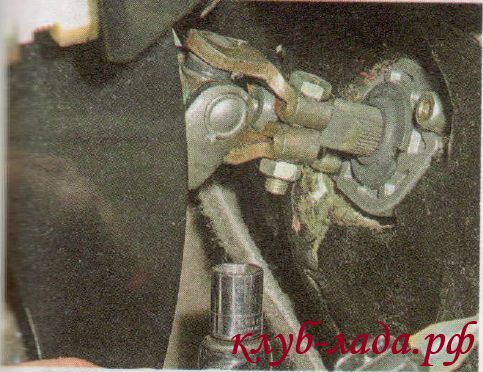

В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку «на 13». Если болт будет проворачиваться, удерживайте его ключом «на 13».

В моторном отсеке:

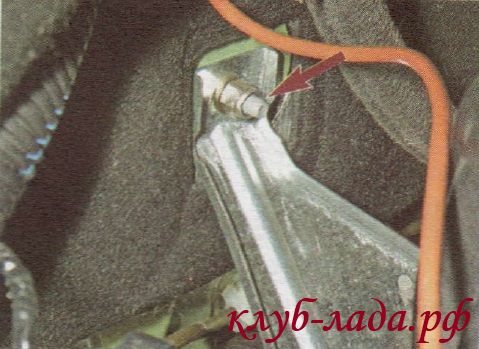

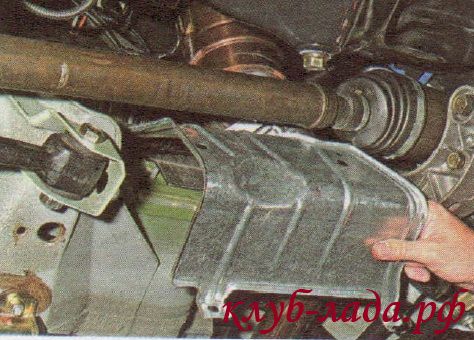

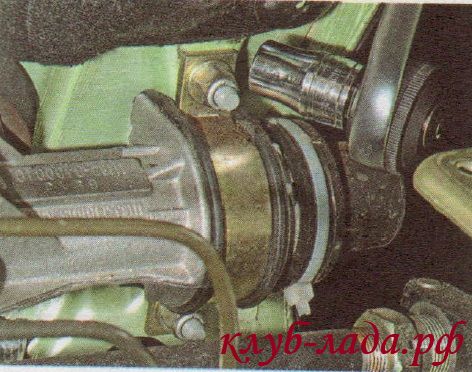

  1. Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки «на 10».
  2. Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой «на 10».
  3. Снять кожух.

Вывешиваем переднюю часть автомобиля и снимаем колеса. Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:

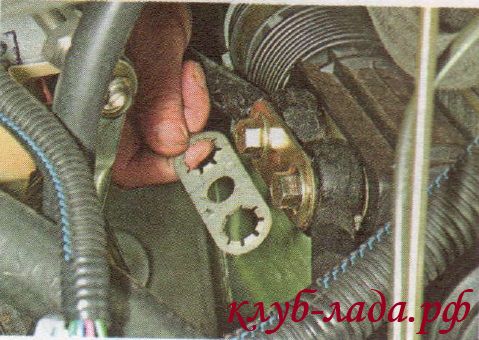

  1. Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.

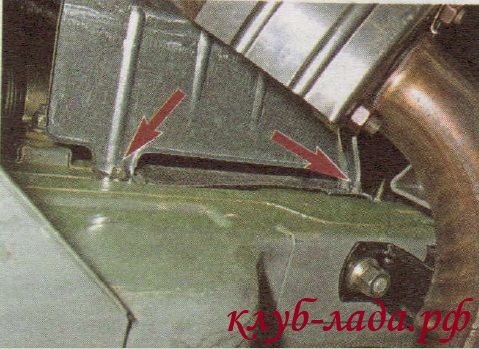

  2. Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку «на 13».
  3. Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.

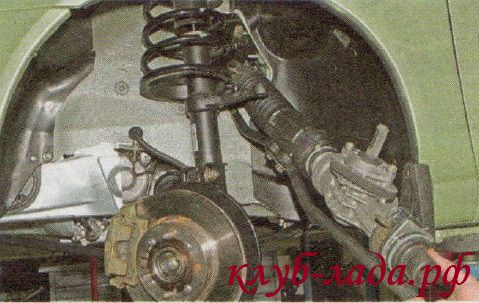

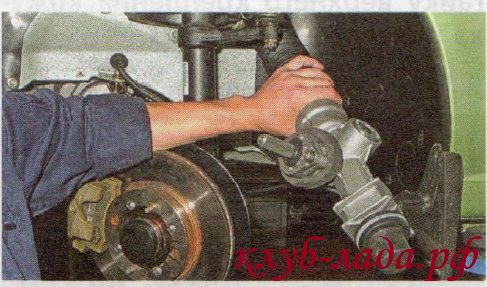

  4. Снять рулевую рейку Калины вместе с тягами.

Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:

  1. Снять шплинт, используя пассатижи.

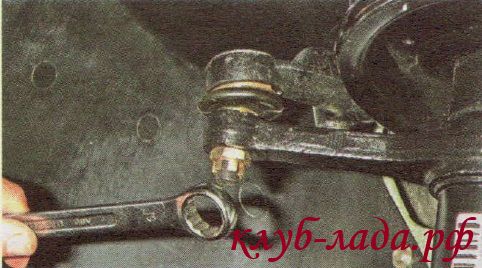

  2. Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ «на 19».

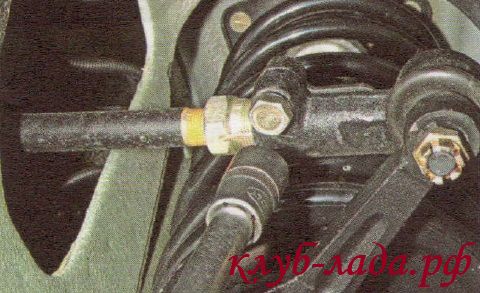

  3. Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки «на 17».

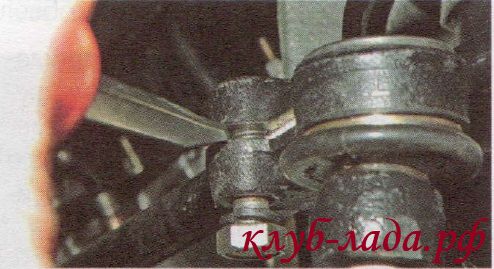

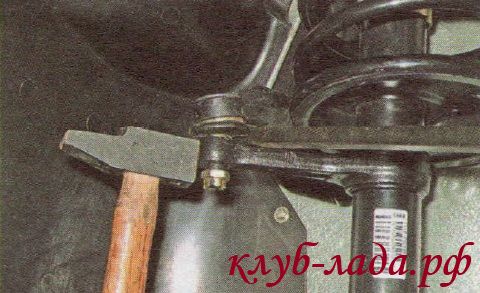

  4. Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.

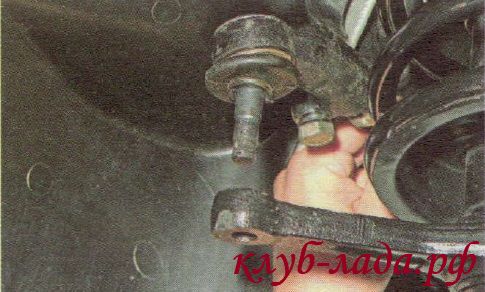

  1. Отвернуть гайку крепления шарового пальца до конца.

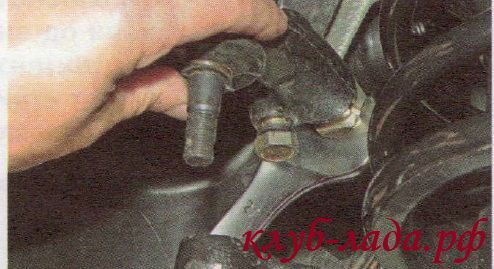

  2. Вывести шаровый палец из отверстия поворотного рычага.
  3. Разжать паз наконечника рулевой тяги с помощью отвертки.
  4. Отвернуть наконечник, удерживая регулировочную резьбовую втулку ключом «на 27». Считаем количество оборотов, для того, чтобы при установке завернуть наконечник на такое же количество оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.

Подготовительные действия, демонтаж лишних деталей

Чтобы снять защиту картера, нужно вывернуть 4 самореза, расположенных в один ряд возле бампера. Также, отворачивают и два винтика, имеющих типоразмер М6х16. В некоторых комплектациях защита состоит из двух частей, но крепятся они в таком случае только саморезами. Эти слова иллюстрирует следующее фото:


Так устроена защита картера в разных комплектациях

Сначала выкручивают саморезы «10», а затем два винта «18». Во втором случае саморезов будет больше (восемь).

Теперь рассмотрим, как демонтировать аккумулятор. Прежде всего, отсоединяют его клеммы. Затем, нужно отвести в сторону . А вообще, действия выполняют согласно фото:

Нужно снять и саму монтажную площадку, для чего откручивают 4 винта. Вам потребуется ключ на 13, а также накидной ключ на 10. Всю последовательность повторим ещё раз:

  1. Откручиваем гайки, удерживающие клеммы АКБ, ключом на 10;
  2. Снимаем обе клеммы;

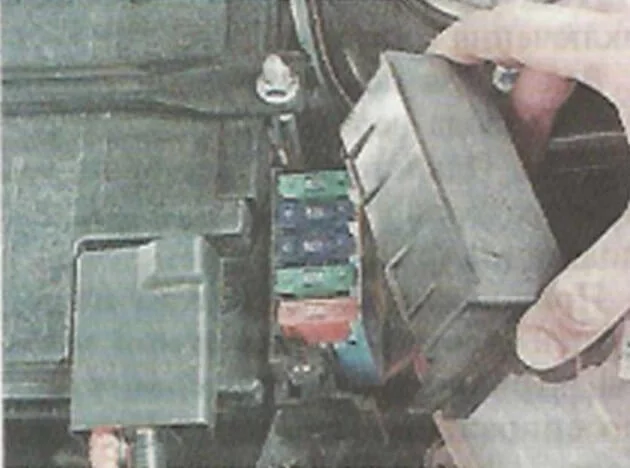

  3. Отводим блок предохранителей в сторону, выкрутив 2 крепёжных самореза;
  4. Откручиваем гайки ключом на 10, снимаем АКБ;
  5. Откручиваем винты ключом на 13 и снимаем металлическую площадку.

На всякий случай, приводим вид креплений блока предохранителей:


Крепёжные саморезы находятся под кожухом

Самостоятельное выполнение регулировки

Получить доступ к регулировочной гайке можно из моторного отсека, но для этого потребуется снять аккумулятор, а также крепёжную площадку АКБ. Лучше загнать автомобиль на яму, а затем снять защиту картера (брызговик двигателя). Если смотреть из-под днища, нужный элемент виден сразу:

А открыв капот, гайку можно нащупать, но не увидеть. Место её расположения отмечено на рисунке:

Перед регулировкой из выемки извлекают резиновый колпак. Его вид отображён на фото:

Если не вполне понятно, что именно нужно сделать, лучше обратиться на сервис. Ключ устанавливается в выемку и поворачивается затем на 10-15 градусов.

Как добраться до механизма регулировки рейки

Чтобы можно было все выполнить без подъемника и ямы, необходимо выполнить следующие действия для того, чтобы достать регулировочную гайку. Отсоединяем аккумулятор и аккуратно снимаем обе клеммы.

Затем приподнимаем пластмассовую подставку, откручиваем под ней еще 4 болта.

Сдвигаем эту металлическую площадку чуть вперед, чтобы она отсоединилась от корпуса воздушного фильтра.

Вы можете ее отодвинуть немного назад, чтобы получить еще больше доступа к рулевой. Это будет выглядеть следующим образом:

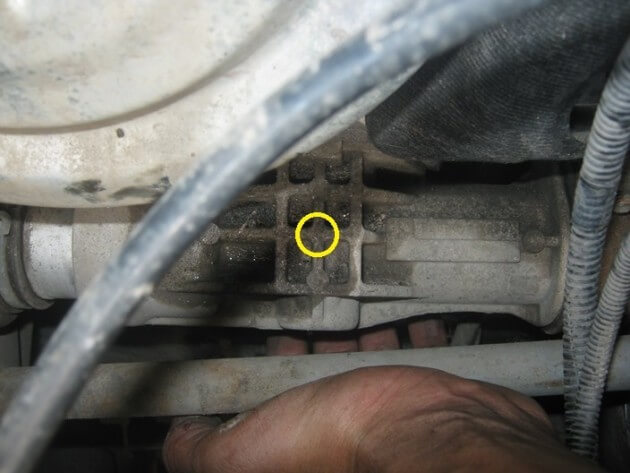

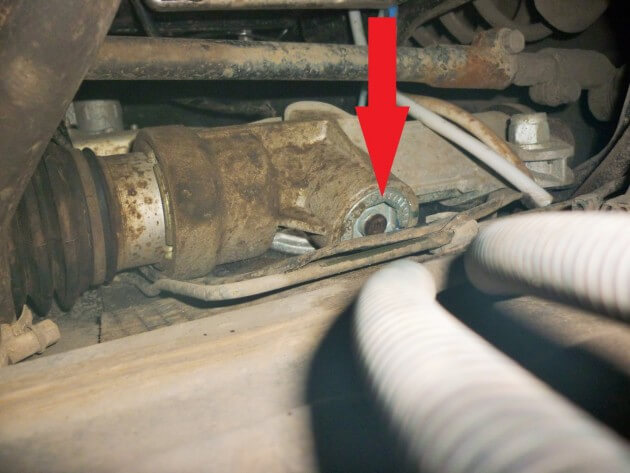

Теперь надо подлезть рукой под агрегат там, где отмечено желтым кружком (см.фото), только с внутренней стороны, под низом,

и нащупать там резиновый колпачок. Его необходимо извлечь, чтобы лучше надевался ключ.

Как видите, удачно вынуть его не получилось, при изъятии он лопнул пополам, поскольку сидел довольно плотно. Такого постарайтесь не повторять. Далее, берем ключ, о котором я говорил выше.

Теперь пробуем подлезть рукой под рулевую, чтобы вставить его в необходимое отверстие — оно показано на фото ниже, чтобы было более понятно, как подтянуть рулевую рейку на Калине.

Не стоит сильно ее подтягивать, поскольку вы можете переусердствовать, и тогда рулевую при поворотах может закусывать, что небезопасно. Лично на моем примере я сдвинул гайку на 30 градусов. И этого мне хватило, чтобы все стало работать нормально. Обязательно проверьте после выполнения этой процедуры, не возникают ли проблемы при повороте руля до упора. Если стуков нет, то регулировка рулевой рейки ВАЗ 2110 завершена. Сегодня мне попалась хорошая дорога для диагностики, вроде бы тишина. Но насколько всего этого хватит? Ну что ж, буду держать Вас в курсе событий!

Подтяжка рулевой рейки Калины со снятием

Потребуется

: специальный ключ для рулевой рейки Калины (подходит от ВАЗ 2110), снять рулевую рейку вместе с тягами (усами).

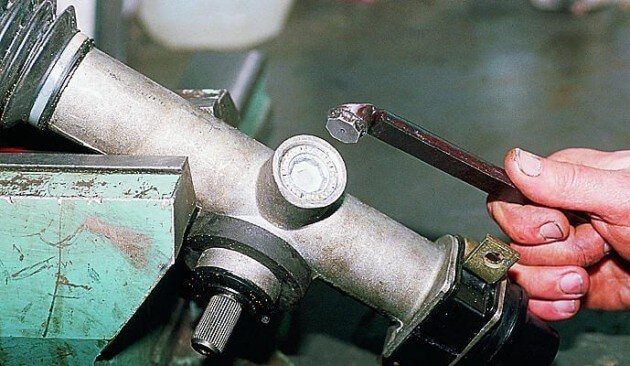

Закрепляем рулевую рейку в тисках, подложив бруски, чтобы она не шевелилась. Берем руками за тяги рейки (усы) и пошатыванием их, определяя величину люфта. Теперь, чтобы убрать люфт в рулевой рейке Калина следует воспользоваться специальным ключом. Вставляем его и поворачиваем его против часовой стрелки примерно на 10-15 градусов, после чего снова пошатываем усы руками. Если при очередной проверке люфт рейки остался, тогда подтягиваем рейку опять на 10-15 градусов. Так делаем до тех пор, пока люфт в рейке не исчезнет вообще.

Выработка в каждом случае разная, поэтому какого-то определенного момента затяжки не существует

Обратите внимание, что перетягивать рулевую рейку тоже нельзя, в противном случае руль будет тяжело вращать. После того, как рулевая рейка отрегулирована, нужно закернить гайку упора, обмяв резьбу картера

Кстати, так выглядит инструкция по регулировки рейки из сервисного руководства: Проверка зазора между упором рейки и гайкой упора

Снимите рулевой механизм с автомобиля.
Установите рейку в среднее положение, которое определяется размером (87±0,25) мм от оси шестерни до торца рейки. С помощью специального приспособления нагрузите рейку силой Р = (500±20) Н, или (51±2) кгс, на расстоянии 84 мм от оси шестерни в направлении к упору рейки.
Максимально допустимый зазор между упором и гайкой составляет 0,2 мм. Максимально допустимое перемещение Х рейки, замеренное через относительное перемещение нажимного пуансона 1, не должно превышать 0,16 мм.

Как подтянуть рулевую рейку на Калине без снятия

Несмотря на то, что в руководстве по ремонту ВАЗ 1117, 1118, 1119 написано, что для регулировки рулевого механизма его следует демонтировать, народные умельцы для экономии времени и сил подтягивают рейку прямо на машине. Самый удобный способ добраться до регулировочного болта — снизу, используя смотровую яму.

Регулировочная гайка снизу, поэтому если смотреть на нее снизу, то подтягиваем рейку по часовой стрелке, если получится добраться до нее сверху, тогда против часовой. Для определения люфта рейки используем не руки, а рулевое колесо. В остальном процесс выглядит аналогично.

Если даже после регулировки снова на Калине гремит рулевая рейка, тогда ее следует заменить на новую, либо попробовать отремонтировать.

А Вы знаете, чтобы рулевая рейка прослужила дольше, следует вовремя менять пыльники.

Рулевая рейка Калина должна служить, по заверению производителя, 10 лет без поломок. Однако весьма специфические российские дорожные условия вносят в этот срок серьезные коррективы, заставляя автовладельцев периодически проводить такую процедуру, как регулировка рулевой рейки. Кроме того, разнообразные дорожные ямы и выбоины становятся причиной частых поломок системы рулевого управления Лада Калина, что заставляет владельцев данного автомобиля нести дополнительные расходы.

Необходимые запчасти и материалы

Чтобы выполнить ремонт рулевой рейки Калины (рулевой рейки 2110, 2111, 2112 и т.д) я купил вот такой ремкомплект рулевой рейки 2110. Главное – это заменить втулку и упор рейки, что позволит победить люфт в рейке и грохот при проезде мелких неровностей.

На ценнике в «Би-Би» было указано, что ремкомплект «заводской», а на деле оказалось, что производитель – какой то ИП. Надеюсь, качество втулки и упора не уступит заводскому. Из комплекта были использованы: втулка рейки, упор рейки, кольцо уплотнительное упора рейки (маленькое) и гайка упора. Кольца среднее и большое, я оставил старые, так как они были в идеальном состоянии.

Кроме того, готовясь к ремонту, я разглядел порыв на левом (коротком) пыльнике рейки. Порыв возник благодаря «подкрылкам», установленным умельцами автосалона еще при покупке машины. Левый передний подкрылок все эти годы касался защитного колпачка рулевой рейки и в результате протер его. Даже не знаю, сколько времени я так проездил, но в итоге возник люфт и я созрел для ремонта рейки. На правом фото, сделанном из арки левого колеса, выступающая сверху часть подкрылка уже срезана и он больше не упирается в пыльник:

Перед ремонтом рейки я купил этот самый левый (короткий) пыльник рулевой рейки 2110 (за 80 р.), но найти его мне удалось не сразу. В продаже есть пыльники от 2108, однако «восьмерошные» нам не подходят, они на сантиметр меньше в диаметре. Позже, уже сняв рейку с машины, я обнаружил, что и центральная гофра также повреждена. За 5 лет и 140 тыс.км. она протерлась о корпус рейки (фото будет чуть ниже), не мудрено, что пыль попадала внутрь.

Гофру я все-таки купил, слава богу, в одном из ближайших магазинов она была в наличии, но на будущее вывод такой: центральную гофру надо менять обязательно, а потому ее следует купить заранее. Боковые же колпачки трению не подвержены, менять их или нет, определите сами, предварительно осмотрев их визуально.

Так выглядит комплект пыльников рулевой рейки Калины (рулевой рейки 2110). Левый на фото – родной.

При сборке, резиновые чехлы лучше всего закреплять одноразовыми пластиковыми хомутами (нейлоновыми стяжками), но длиной 30 см (28 см – минимум). Сотню стяжек я купил за 75 р, а поштучно их продают за 5 р. каждую. Если все нормально, то для ремонта Вам понадобится 4 такие стяжки.

Чтобы не вывернуть шпильки, которыми рейка крепится к кузову, их резьбу, перед откручиванием, необходимо замочить «вэдешкой» (WD-40) или керосином, причем сделать это желательно еще за пару дней до откручивания гаек. Горький опыт множества автолюбителей подсказывает, что свернуть шпильки проще простого, а это приводит к необходимости сверлить щит моторного отсека и вставлять изнутри болты подходящего размера

Внимание! Помните об этой опасности и гайки крепления рейки откручивайте очень осторожно! Больших усилий не прилагать! Маленький баллон «вэдэшки» с трубкой использовать в подкапотном пространстве очень удобно, а вот если Вы собираетесь воспользоваться керосином, то не забудьте приготовить небольшой шприц, ведь гайки крепления рейки к кузову находятся в весьма труднодоступных местах

Если рейка внутри окажется загрязненной и ржавой, то ее надо будет промыть (тем же керосином, соляркой или бензином), а затем, для надежности, не плохо бы выдуть всю грязь очистителем карбюратора.

При сборке рейки ее надо будет обильно смазать. По идее для этого надо использовать низкотемпературную смазку ФИОЛ, но найти ее довольно сложно, да и продается она только в больших банках, стоимостью 600 р.

Литол-24 на сильном морозе снижает свою пластичность, а вот при более высоких температурах он успешно заменяет ФИОЛ. Кроме того, Литол-24 продается на каждом углу и стоит недорого.

Итак, запчасти и материалы, использованные в ремонте:

    • Ремкомплект рулевой рейки 2110 (210 р.)
    • Защитные чехлы рулевой рейки 2110 (245 р. + 80 р.)
    • Пластиковые хомуты 30 см (не менее 4 шт)
    • Проникающая смазка для болтов (WD-40 или керосин)
    • Средство для промывки рейки (очиститель карбюратора, солярка или бензин)
    • Смазка ФИОЛ (в крайнем случае Литол-24)

Установка рейки

Через проем левого колеса возвращаем рулевую рейку в моторный отсек, устанавливаем на свое место уплотнитель и начинаем самую сложную операцию – установку рейки на автомобиль.

В идеале, один человек должен прижимать рейку к моторному отсеку, в то время как другой будет соединять ее с фланцем рулевого вала. Я делал без помощника, поэтому слегка наживил гайки крепления рейки к кузову и прижимал рейку к кузову вот таким рычагом:

Не без труда я установил вал рулевой рейки и фланец в исходное положение (рисунок слева), но это во второй раз, а в первый я неверно совместил рейку и червячный Вал (рисунок справа).

После первой сборки рейки, болт фланца при прямом положении руля не вошел в выемку на валу, поэтому, пытаясь его закрутить, я еще и повредил на нем резьбу. Пришлось заменить болт, а рейку еще раз перебрать.

Как только ось и шлицы вала рулевой рейки у Вас будут совмещены с фланцем рулевой колонки, Вы можете прикручивать рейку к кузову. Здесь нам снова поможет ключ-трещотка, но помните, что прилагать излишнее усилие – недопустимо. Держите ключ, буквально двумя пальцами.

Когда вал станет на свое место, при повернутом на 45° вправо руле, выглядеть все это будет примерно вот так:

Чтобы фланец полностью наделся на вал рулевой рейки, можно взяться за рулевое колесо и толкнуть его от себя. Получится вот так:

После этого, надо закрутить стяжной болт фланца, но сделать это надо рукой, без использования ключей, чтобы не повредить резьбу болта, если он почему-то не попал в выемку на валу.

Резьбу стяжного болта очень легко повредить, поэтому закручивать его надо без использования ключа – руками


Признаюсь, сам я этого не предусмотрел, а потому запортил этот болт и поехал покупать новый. Ездить без этого болта, по идее, нельзя, но я заменил его более тонким ботом с гайкой и так доехал до магазина, а вообще, с рулевым управлением лучше не шутить. Если что, покупайте болт крепления шаровой опоры от классики – он точно подойдет.

Итак, если Вы толкнули руль от себя, то между рулем и накладкой рулевой колонки не останется зазора. Так оставлять нельзя, потому что при поворачивании руля, все это добро будет скрипеть.

Сейчас болт должен от руки легко вкрутиться во фланец, примерно, до такого состояния.

Напоминаю: ключом пока затягивать не надо. Все делаем руками в перчатках. Теперь, когда болт закручен, но еще не затянут, тянете руль на себя, он выдвинется примерно на сантиметр и возникнет зазор:

Отлично! Теперь можно затягивать болт накидным ключом на 13 – резьбу Вы теперь не повредите.

Итак, к этому моменту, рейка у Вас уже прикручена к кузову. Рекомендую Вам, выступающую резьбу четырех шпилек крепления к рейки к кузову, слегка смазать литолом. Это позволит избежать проблем при будущем возможном демонтаже рулевого механизма.

Если руль повернут, то возвращаем его в положение «прямо» и прикручиваем к рейке рулевые тяги. Большие болты на 17, которыми тяги крепятся к рейке, затягиваем тем же «метровым» ключом и достаточно сильно.

Сверху надеваем стопорную пластину. Сделать это надо обязательно, иначе болты могут и открутиться.

Теперь самое время еще раз проверить рейку на стуки. Для этого надо взяться за рулевую тягу и подергать ее вверх-вниз. Если все хорошо, то при такой проверке не должно быть никакого стука, рулевые тяги должны быть абсолютно неподвижны.

Далее прикручиваем термозащиту, подключаем разъемы РХХ и ДПДЗ, устанавливаем площадку под аккумулятор и фиксируем к ней снизу два провода, а на площадку устанавливаем саму АКБ. Не забыв вынуть тряпки (если они были), устанавливаем воздуховод между воздушным фильтром и двигателем, затягиваем все хомуты отверткой.

Инструменты для работы

Для того, чтобы было проще провести все ремонтные работы, необходимо позаботится о наличии следующих инструментов:

  • Ключ на «10».
  • Торцевая головка на «13» и ключ.
  • Специальный ключ для подтягивания рейки. (Маркировка для ВАЗ 2110 – прим.).

Стоимость такого ключа в магазинах составляет порядка 100-150 рублей

Пошаговый порядок подготовительных работ

Если вы не являетесь счастливым обладателем гаража с ямой или подъёмником, работы по подтяжке рулевой рейки можно выполнить на земле, однако перед этим необходимо подготовить рабочее место.

  1. В первую очередь снимаем аккумулятор, по очереди откручиваем клеммы и крепление батарей (при наличии – прим.).

Снимать фиксаторы батареи следует аккуратно

Выкрутив эти 4 болта по периметру подушка легко снимется

Подтяжка рулевой рейки

  1. В самом центре рулевой рейки строго с противоположной стороны, на ощупь ищем резиновый колпачок, который руками, либо при помощи отвёртки убираем с места.

Такой вид сверху откроется любому автолюбителю.

Именно на это посадочное место (указано жёлтой стрелкой) следует фиксировать ключ.

Необходимый инструмент

Теперь рассмотрим, какой инструмент понадобится Вам для самостоятельного ремонта рейки. Этот список не менее важен, чем список запчастей, ведь если у Вас не окажется правильного ключа, то ремонт может остановиться на самом интересном месте.

Начнем с самого экзотического и самого важного ключа, от которого ремонт рейки зависит целиком и полностью. Он понадобится Вам в тот момент, когда рейка будет уже снята с машины и перевернув ее Вы увидите гайку упора рейки

Готовясь к ремонту, я засунул фотоаппарат под рейку и сделал пару снимков. И вот что я увидел. Так выглядит гайка упора рейки (вид снизу):

Ключ рейки рулевого механизма бывает двух видов: для рейки 2108 и для рейки 2110. Для рейки 2108 это простой восьмигранник на 17, он нам не подходит. Наш вариант – это восьмигранник на 24, с углублением в центре, именно так выглядит ключ для гайки упора рейки 2110. Скажу сразу, вот такой вариант НЕ покупайте ни в коем случае:

Гайка упора сидит в корпусе довольно плотно, кроме того резьба ее замята при сборке, чтобы она не откручивалась. Такой ключик не способен открутить эту гайку, при первой же попытке он разваливается на части:

Чтобы при снятой рейке не метаться, в поисках решения, сразу покупайте более надежный ключ, в котором нет хлипких сварных соединений. Мне повезло, и в ближайшем магазине я приобрел вот такой добротный ключик, рукоять которого вкручена в головку:

Теперь рассмотрим второй, не менее важный для ремонта рейки, ключ. Мы не станем разбирать детали подвески, и тем самым нарушать ее геометрию. Просто открутим рулевые тяги от рулевой рейки, а при сборке установим их на место, поэтому регулировать развал после ремонта нам не понадобится. Однако рулевые тяги крепятся к рейке довольно мощными болтами, открутить которые обычным ключом Вам вряд ли удастся. Для этого нужна мощная головка на 15 мм и ключ с длинной рукояти около метра.

В моем распоряжении был шарнирный вороток с рукоятью 40 см и полуметровый кусок стальной трубы, послуживший удлинителем.

Третий ключ, который, по моему глубокому убеждению, обязателен для ремонта рейки – это ключ-трещотка, которым несравнимо удобнее откручивать и закручивать гайки крепления рейки к кузову. Дело в том, что гайку нужно прогнать почти по всей длине шпильки, а работать при этом приходится «на ощупь» – места там очень мало. С трещоткой все 4 гайки крепления рейки к кузову, Вы открутите и закрутите за 5 минут, а без нее можно провозиться и час.

Для трещотки необходимо приготовить головки на 10 и на 13, а головка на 15 должна подходить к упомянутому выше воротку. Так же пригодятся накидные ключи на 10 и на 13 (для снятия АКБ и площадки под ней), домкрат, острый нож (срезать хомуты), пара перчаток, фонарь, средних размеров плоская и крестовая отвертки для откручивания стальных хомутов. Для работ в районе педалей понадобится фонарь, а для снятия и установки рейки мне очень пригодилась большая монтировка.

Монтировка, или что-то подобное – просто обязательны, если Вы будете устанавливать рейку без напарника. Я хотел было позвать соседа по гаражу, но осилил данную операцию сам. Однако, вытирая пот со лба, сразу скажу – дело это непростое и лучше позвать соседа заранее.

Вот список использованного в ремонте инструмента:

    • Спецключ для гайки упора рулевой рейки 2110
    • Большой шарнирный вороток (для головки на 15)
    • Ключ трещотка средний (для головок на 10 и на 13)
    • Головки на 10, 13 и 15
    • Накидные ключи на 10, 13 (не обязательно).
    • Нож
    • Отвертка плоская и крестовая
    • Домкрат
    • Фонарь
    • Большая монтировка
