Как заменить и отрегулировать шкворня на подшипниках уаз патриот своими руками

Выбор шкворней

Формально на оба типа мостов, встречающихся у УАЗ «Буханки» можно установить любую разновидность шкворней, в том числе составные или цилиндроконические. Однако основной выбор стоит между Т-образными и подшипниковыми шкворнями. Окончательное решение зависит в первую очередь от условий эксплуатации. Подшипниковый шкворень обеспечивает лучшую управляемость, устойчивость автомобиля к осевым нагрузкам, не требует частой проверки и подтяжки, имеет большой ресурс работы.

Однако если «буханку» придется эксплуатировать в условиях бездорожья, то лучше остановиться на проверенных временем Т-образных шкворнях. Такая конструкция отличается большей надежность и стойкостью к неблагоприятным условиям, не боится попадания воды, проще устанавливается и не требует дополнительных манипуляций при монтаже.

Для демонтажа старого шкворня и установки нового понадобятся следующие инструменты и материалы:

• ремонтный комплект шкворневого узла со специальным ключом для откручивания и закручивания регулировочной гайки шкворня;
• прокладки на фланец ступичного узла (2 штуки);
• смазка для высоконагруженных узлов;
• пара домкратов, противооткатные упоры и страховочная автомобильная подставка либо подъемник;
• баллонный ключ;
• монтажка;
• набор рожковых гаечных ключей;
• набор фланцевых головок;
• линейка или предпочтительней штангенциркуль;
• молоток и отвертка;
• смазочный шприц

Перед установкой шкворня необходимо демонтировать старую деталь. В идеале все манипуляции лучше делать на подъемнике, так как работа под вывешенным на домкратах автомобилем опасна.

Для демонтажа необходимо произвести следующие действия.

1. Вывесить передний мост для получения доступа к переднему мосту.
2. Слить трансмиссионное масло из моста.
3. Снять тормозной щит, колодки и суппорт, поперечную рулевую гайку и рулевой наконечник. Также необходимо вывернуть масленку.
4. Чтобы демонтировать старый шкворень, необходимо открутить ключом на 14 (13) пять болтов крепления поворотного кулака к картеру моста.
5. В отверстие между фланцами нужно вставить отвертку и развести фланцы (для вставки можно забить отвертку молотком).
6. Далее нужно вытащить поворотный узел вместе с полуосью и поставить его вертикально. В качестве подставки можно использовать снятое колесо либо затянуть поворотный узел в тисках слесарного стола.

Далее нужно переходить к непосредственному демонтажу шкворня с поворотного узла.

1. Ключом на 24 необходимо отвернуть гайку крепления шкворня и снять накладку. Монтажное отверстие необходимо очистить от грязи и пыли.
2. Штангенциркулем необходимо замерить расстояние от верхней кромки резьбовой части до регулировочной гайки. Показатель нужно записать — он пригодится при последующей установке нового шкворня.
3. Специальный ключом, идущим в ремкомплекте, нужно открутить зажимную втулку. Если гайка не поддается, то необходимо постучать по свободному концу шкворня молотком или обработать место крепления специальным аэрозолем.
4. Далее нужно открутить гайки на сальнике переднего кулака и снять его, отделив ШРУС.
5. Затем нужно снять отработавшие шкворни, удалить отверткой остатки вкладышей и обработать аэрозолем посадочные места вкладышей, очистив их от грязи и ржавчины.

Конструкция и принцип работы шкворней со сферической опорой УАЗ «Хантер» и «Патриот»

Данные шкворни объединяют в себе преимущества обычных шкворней и шкворней на шаре, от первых они взяли простоту конструкции, от вторых — улучшенные характеристики и сниженные силы трения. Конструктивно шкворень представляет собой цилиндроконический стержень с полусферической головкой, выточенный из одной заготовки. На узкой части шкворня предусмотрена резьба под гайку, вдоль оси детали высверлен канал для смазки, а на головке выполнены проточки для распределения смазки по трущимся поверхностям.

Шкворень жестко устанавливается в корпусе поворотного кулака, для фиксации используется зажимная втулка, в которую шкворень входит своей конической частью, а сверху через стальную накладку шкворень с втулкой стягивается гайкой. Сферической частью шкворень упирается в бронзовый вкладыш (сегодня есть модификации с пластиковыми вкладышами, однако они менее надежные), который, в свою очередь, уложен в опору шкворня на корпусе ШОПК. Регулировка относительного положения деталей узла осуществляется с помощью прокладок, подкладываемых под накладку шкворня.

Работает шкворень данного типа следующим образом: при повороте колеса шкворни, жестко соединенные с корпусом кулака, своими сферическими головками проворачиваются во вкладышах. Причем такие шкворни лучше воспринимают отклонения кулака в вертикальной плоскости, что обеспечивает их длительный ресурс и надежность работы в любых условиях.

Замена шкворней на уаз буханка своими руками

Начать будет разумно с выбора деталей. Например, помимо стандартных шкворней сейчас продаются и роликовые, а что же будет лучше, определяется планируемыми условиями эксплуатации.

При поездках по грунтовым дорогам, где нет сильной грязи, ролико-подшипниковые шкворни, пожалуй, будут полезнее. А вот на лесных дорогах, где грязи много, предпочтительнее стандартные шкворни — они окажутся куда надёжнее.

При покупке стоит принимать во внимание упаковку детали — на ней должен быть адрес фирмы-создателя. Перед тем, как начать работу, на домкратах необходимо вывесить передний мост

Работа начинается со снятия тормозного суппорта, потом снимается тормозной щит, чтобы при снятии шкворня они не мешали. Потом точно так же убирается рулевой наконечник, выворачивается маслёнка.

Всё, можно разбирать шкворень. Сперва туда аккуратно вкручивается болт. Потом шкворень вытягивается через поддевание за шляпку. Далее нужно вытащить шайбу, выпрессовать втулку (удобнее всего, пожалуй, поможет заточенный гвоздь).

Когда втулка будет вытащена, все внутри получше моется бензином, удаляются застаревшие смазка и грязь, внутрь заносится свежая смазка.

Ну вот и всё! Можно ставить новый шкворень, аккуратно забивая на место. Аккуратно, следите, если шкворень начал туго идти, возможно, он перекосился и стоит переустановить его заново.

Не забудьте после установки провести регулировку рулевого управления.

Как заменить шкворни своими руками?

Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита – они нам будут мешать при замене шкворней на УАЗе.

Далее вкручиваем в шкворень болт на М10. Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина. Ее мы закрепляем над шкворнем и проделываем отверстие М10. Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем их.

При замене шкворня УАЗа важно полностью очистить старую втулку от смазки. Вместо нее закладывается новая

В качестве таковой используется «Литол-24». Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью – важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком. Если это произошло, шкворень достают наружу и запрессовывают по новой. Все остальные элементы собираются в обратной последовательности.

Конструкция и принцип работы Т-образных цилиндрических шкворней

Такой шкворень представляет собой деталь в виде двух цилиндров разного диаметра, выточенную из цельной заготовки. На торце верхней (широкой) части, в его центре, выточен канал с резьбой для установки пресс-масленки. Рядом, со смешением от центра, высверлен канал меньшего диаметра с гладкими стенками под установку стопорного штифта. На боковой поверхности нижней (узкой) части предусмотрена кольцевая выточка для распределения смазки. Также в шкворне может выполняться сквозной продольный канал для смазки всего узла в сборе.

Шкворень широкой частью запрессовывается в корпус поворотного кулака и фиксируется стальной накладкой (она удерживается четырьмя болтами), а проворачивание предотвращается штифтом. Своей узкой частью шкворень устанавливается в бронзовую втулку, запрессованную в корпус шаровой опоры. Втулка калибруется таким образом, чтобы шкворень мог проворачиваться в ней без заклинивания. Между широкой частью шкворня и корпусом шаровой опоры укладываются металлические прокладки, с помощью которых осуществляется центровка всего шкворневого механизма. Для облегчения поворота и снижения интенсивности износа деталей шкворни установлены под небольшим углом.

Как заменить шкворни своими руками?

Для начала сливаем масло из моста. Если оно черное, повторному использованию оно не подлежит. Далее срываем колесные болты и поддомкрачиваем автомобиль. Вывесив мост, приступаем к демонтажу суппорта и тормозного щита – они нам будут мешать при замене шкворней на УАЗе.

Далее вкручиваем в шкворень болт на М10. Затем вытягиваем шляпку и вынимаем элемент таким способом. Если демонтаж при помощи болта не получился, потребуется стальная пластина. Ее мы закрепляем над шкворнем и проделываем отверстие М10. Через него уже вкручиваем наш болт соответствующего диаметра. Под пластиной наживляем несколько гаек и закручиваем их.

При замене шкворня УАЗа важно полностью очистить старую втулку от смазки. Вместо нее закладывается новая

В качестве таковой используется «Литол-24». Дальше устанавливают новый шкворень. Его забивают молотком через деревянную плашку. Запрессовывается шкворень не полностью – важно исключить малейшие перекосы. В противном случае он пойдет туго и с характерным звуком. Если это произошло, шкворень достают наружу и запрессовывают по новой. Все остальные элементы собираются в обратной последовательности.

Читать дальше: Какая страна выпускает форд

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

Теоретические основы

Технический опыт показывает, что площадь соприкосновения сопрягаемых деталей вращения сильно влияет на надежность работы механизма шкворня.

В шарнирном механизме важно идеальное совмещение чашки и шара. Вследствие того, что эти детали производятся на различных станках разными рабочими, то не стоит надеяться на хороший результат сопряжения

Поэтому в процессе эксплуатации полусферический контакт превращается в точечный. Это приводит к разбалансировке механизма, появлению разрушительных колебательных усилий и поломке.

В подшипниковом узле площадью сопряжения служит вся поверхность обоймы. Правильно запрессованная опора качения способна длительное время выдерживать положенные дорожные нагрузки. Недостатком является невысокая сопротивляемость ударным напряжениям, которые возникают при езде по пересеченной местности.

Для устранения нежелательных колебаний после замены шаровых шкворней на подшипниковые УАЗ оснащается рулевым демпфером.

Установка шкворней с подшипниками

Надежная работа рассматриваемого узла зависит от правильного монтажа всех деталей. Замена заводских вкладышей УАЗ Патриот производится в случае их износа и появления люфта в поворотном механизме. Возникновение зазоров свидетельствует о разрушении пластиковых элементов и скорой поломке всего шкворневого механизма.

Для монтажа новых элементов нужно снять ступицу переднего колеса с поворотным кулаком. На картере данного элемента располагаются чашки шкворня, которые требует замены. Они подрезаются болгаркой и выбиваются изнутри чулка, место среза зачищается. На эту поверхность привариваются втулки из комплекта подшипниковых опор

Важно, чтобы новые детали были смонтированы без перекосов

В поставленные чашки запрессовываются обоймы подшипников. Размеры сопрягаемых деталей исполнены таким образом, чтобы установка прошла с натягом. Лучше заранее проверить соответствие параметров перед производством работ. В обойму вставляется подшипник и картер поворотного кулака ставится на место. Не забываем поменять смазку в механизме.

Приваренная чашка подшипников УАЗ

Закрепление тела опоры на шкворневом пальце производится при затягивании разрывных гаек. Попеременное закручивание производится до отсутствия зазоров. Далее на палец одеваются установочные шайбы и выполняется регулировка.

Монтаж рулевого демпфера

Установка предохранительного механизма производится после замены шкворней. Демпфер представляет собой амортизатор, который гасит вибрации передней подвески. В результате лучше управляемость машины и уменьшается износ резины.

Целесообразность этого узла спорна, но бывалые автовладельцы УАЗа настойчиво рекомендуют произвести монтаж демпфера. Он ставится на специальные кронштейны, оснащенные сайлент-блоками. Для нормальной работы важна точность совпадения посадочных отверстий. При частых выездах Патриота на природу стоит установить устройство на верхнюю рулевую тягу, чтобы избежать преждевременной поломки.

Монтаж рулевого демпфера производится при помощи сварки или на хомуты. Ничего сложного в этой процедуре нет, нужно лишь соблюсти параллельность осей.

Установка новых шкворней

Размещение элементов.

Для установки нового шарового узла требуется смазать нижнюю крышку и элемент с шаровой головкой консистентной смазкой. Крышка ставится в посадочное гнездо при помощи съемника для ступичных подшипников. Верхняя крышка устанавливается на штатное место таким же образом. Затем полость шкворневого узла заполняется смазкой, отверстие закрывается масленкой или болтом.

Если на машине используется узел со сменными вкладышами, монтажные поверхности протираются от грязи и старой смазки. Затем в посадочное гнездо укладывается новый вкладыш. На поверхности детали имеются выступы, которые совмещаются с прорезями на основании узла. Для плотного размещения элементов используется палец с шаром, деталь ставится в выемку, а затем по резьбовой части наносится легкий удар молотком. При этом рекомендуется использовать защитную прокладку. Похожим образом устанавливается второй элемент.

Узлы заполняются смазкой, производится затяжка резьбовых втулок с моментом 70-100 Н*м. Если элементы затянуты корректно, для поворота кулака требуется приложить усилие в пределах 10-15 Н*м. На верхнюю часть поворотного кулака устанавливается сошка с прокладками и конусными шайбами, а затем крест-накрест закручиваются гайки. После монтажа нового узла необходимо проверить угол установки передних колес на специальном стенде.

Регулировка устройства

Для регулировки узлов шарикового типа используются прокладки, расположенные под корпусом сошки. Усилие прижатия крышек к шариковому элементу корректируется путем увеличения или уменьшения толщины элементов. По аналогии заменяются прокладки, расположенные под нижней крышкой поворотного кулака. Изделия стандартного типа регулируются путем затягивания зажимных гаек, корректность регулировки проверяется по усилию, необходимому для поворота кулака.

Текст видео

Шкворень УАЗ 469, 452 Буханка с/о на комбинированном подшипнике мост Тимкен, редукторный (неограниченный ресурс) «Autogur73» https://autogur73.ru/shkvornevaya-sis.

Применяется на:УАЗ 469, 452 Буханка с мостами Тимкен (гражданский) и редукторными (военными).ОписаниеШкворень на комбинированном подшипнике разработан для использовании в поворотном кулаке моста Тимкен и редукторный (военный) автомобилей УАЗ. Является авторской разработкой Autogur73.

По конструкции он повторяет шкворень старого образца на бронзовых втулках, но в отличии от него, трение скольжения заменены на трение качения. Благодоря этому в узле возникает на много меньше сопротивление вращению, тоесть повороту , и самое главное нет износа.

Это конструкция на двух подшипниках комбинированных. Шкворень, являющийся подшипником. Благодаря этому удалось разместить два вида подшипника в таком малом пространстве. Здесь каждый из нагрузок воспринимает свой подшипник. Осевую нагрузку держит упорный роликовый подшипник No 9105. А радиальную – игольчатый No 202614.

Обоймы подшипника (рабочие поверхности, линзы) являются одним телом, что исключает перекосы во время установки и последующей работы. Благодаря этому, распределяется нагрузка на все тела качения равномерно, исключая точечных нагрузок.

Конструкция повторяет конструкцию шкворней на бронзовых втулках, с заменой трения скольжения на трение качения. Поэтому в этих узлах нет износа, значит нет необходимости постоянной подтяжки. Нужно отметить еще такую особенность, в отличие от бронзовых, точка восприятия радиальных нагрузок разнесена дальше от центра шара, от этого значения этих нагрузок меньше, и значительно, как минимум на 25% .

Замена и установка:Осуществляются без какой-либо дополнительной обработки или спец инструмента.

Можно задавать сильный натяг, без возрастания усилия на руле и ущерба для подшипников, так как упорные имеют огромный запас по прочности — 7 т!

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой

Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.

проект «УАЗБУКА»: Буханка Установка шаровых опор с кастором +5 и бронзовых шкворней.

Продолжаем, совместно с Магазин4х4 усовершенствовать автомобиль УАЗ-2206 .

Поскольку завод «осчастливил» всех УАЗоводов пластиковыми вставками в шкворня, которые надо менять раз в 10 тысяч километров, то вопрос замены на более надежную конструкцию не стоял. Вопрос был только в том, когда менять.

На рынке представлены несколько альтернативных конструкций: это шкворня на подшипниках и шкворня с бронзовыми вкладышами. Шкворня на подшипниках более капризные, они не выносят ударных нагрузок. Хотя тут есть много разных мнений и сломано немало копий.

Мы же решили поставить проверенный вариант: шкворня с бронзовыми вкладышами от нашего давнего партнера СТО Ваксойл-Сервис

Поскольку на Буханках 2015 года стоят гибридные мосты, то нужен комплект для мостов типа «Спайсер». Выбрали полную комплектацию: с прокладками, манжетами и шкворневым ключом.

«Правильный» шкворневой ключ

Заодно, если уж залазить в этот узел, решили заменить ШОПКи на новые, усиленные, с кастором +5°

ШОПК — Шаровая Опора Поворотного Кулака

Правый и левый ШОПК различаются между собой, и чтобы из не перепутать они подписаны.

Технология установки вкладыша из бронзы и модернизированных шкворней практически не отличается от изложенного в «Руководстве по ремонту и эксплуатации». Так же есть замечательная инструкция, с картинками, от технического директора СТО «Ваксойл-Сервис» Мазурова Пётра по эксплуатации и ремонту шкворневого узла автомобилей УАЗ

Для нашего случая дополним, что на УАЗ Буханке 2015 года уже установлены передние тормоза с АБС, поэтому надо еще снять датчик АБС

А при снятии рулевых тяг

Все рулевые наконечники были заменены на продукцию RedBTR

При демонтаже обнаружилась грустная картина: шкворня которые ходили полгода уже ржавые

Для сравнения новый и старый шкворень

До рабочей поверхности ржа не дошла, но это было только делом времени.

Виной всему прокладка, которая не сдерживала поступление воды

У заводского ШОПК почему то оказались недоварены опоры шкворня.

Может это технология такая, а может завод посчитал, что и так крепко

Если сравнивать заводской ШОПК и новый, усиленный, то можно заметить, что: новый ШОПК более массивный

Толщина металла в самом тонком и самом нагруженном месте увеличена чуть ли не в два раза

Заводские, пластиковые втулки

Упорная шайба ШРУСа так же пластиковая

Новая, будет стальная

Получили конструктор: Старые ШОПК (положили в запас)

Корпус поворотного кулака с тормозным диском

ШРУС (шарнир равных угловых скоростей)

Все это отмываем от старой смазки в бензине.

Запасаемся новой смазкой: Литол-24 в количестве 1-2кг и смазкой ШРУС-4

Далее можно собирать по инструкции, которая есть в комплекте

Но намного нагляднее и понятнее воспользоваться видео-инструкцией от СТО «Ваксойл-Сервис»

Уложили бронзовый вкладыш

Оправкой его туда направили и затем, старым шкворнем «оприходовали»

Дальше ломали голову по поводу того как притереть шкворня

Хорошо, что позже появилась видео-инструкция и ломать голову уже не надо:

Собираем вторую шаровую опору

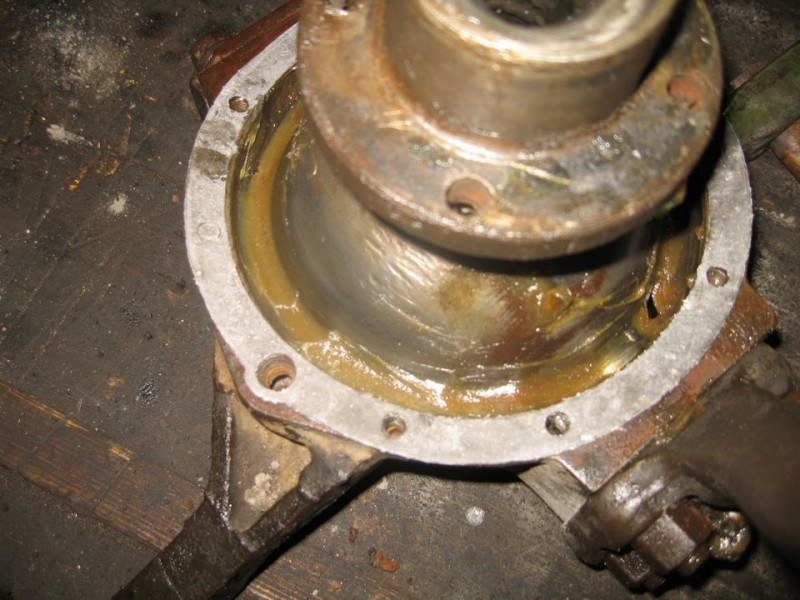

Вначале монтаж пробовали делать и так и сяк, но пришли к выводу, что на колесе все же удобнее. (пригодилась старая запаска) Закрепили на запаске корпус поворотного кулака, набили его ЛИТОЛом

И так же добавляем смазки, но теперь уже ШРУС-4

В шаровую опору закладываем ЛИТОЛ-24

Соединяем шаровую опору с корпусом поворотного кулака, устанавливаем шкворни.

Наибольшие затруднения вызвал процесс отлавливания 0,2 мм. Корпус ШОПК сферический, измерение при помощи штангенциркуля сильно зависит от того как его расположить. Но методом проб и ошибок, вроде как, поймали эти 0,2 мм

Затягиваем шкворни, устанавливаем гайки с шайбой и прокладкой, их так же затягиваем. Ставим сальник ШРУСа, манжету поворотного кулака. Устанавливаем поворотный кулак на мост.

Регулируем натяг шкворней.

Километров через восемьсот пробовали протянуть шкворня, они не протянулись. А вот после казахских дорог регулировка, немного, но потребовалась.

Пошаговая инструкция по замене шкворней на УАЗе своими руками

Удобная замена шкворней на УАЗ подразумевает поднятие внедорожника на гидравлическом подъемнике или установку на смотровую яму. В крайнем случае работы можно проводить на ровной площадки с использованием противооткатных упоров. Стоит заметить, что процесс замены шкворней на УАЗ «Патриот» практически ничем не отличается от таких же работ с обычными «буханками», «фермерами» и т. д.

Шкворень переднего моста на Patriot

Необходимые инструменты и средства

Если детали будут меняться на смотровой яме или площадке, поставьте на ручник (для подстраховки включите 1-ю передачу), под задние колеса – упоры, приготовьте козлы для вывешивания. Из инструментов и оборудования понадобятся:

• домкрат;
• баллонный ключ;
• рожковые, накидные ключи и головки с воротком;
• монтажка;
• молоток, плоская отвертка, плоскогубцы;
• линейка;
• шприц для смазки.

Разборка

Снимите колесо, вытащите тормозные колодки и открутите суппорт в сборе. Чтобы он не мешал, привяжите его рядом в удобном месте

Соблюдайте осторожность, чтобы не испортить тормозной шланг

Далее:

1. Снимите рулевую тягу. Вытащите пассатижами шплинт, стопорящий гайку рулевого наконечника. Теперь ее можно открутить ключом на 19;
2. Чтобы демонтировать наконечник, между тягой и рычагом вставьте монтажку, и, навалившись на нее, стукните молотком прямо в торец рычага;
3. Отсоедините кулак от картера, отвернув 5 метизов ключом на 14 или 13;
4. Просуньте отвертку меж фланцами и разведите их;
5. На них имеется пара отверстий с резьбой, предусмотренных для разборки узла. Если ввернуть в них болты, стык раздвинется.

Как правильно снять механизм

Около моста положите колесо внешней стороной кверху. Механизм извлекайте вместе с полуосью. Поставьте его на колесный диск в вертикальном положении. В этом случае шпильки точно войдут в отверстия. Конечно, если имеется стол, лучше работать на нем. Но если нет, колесо все же лучше, чем пол или земля.

Линейкой измерьте расстояние от гайки (она нужна для регулировок) до верхней части резьбы. Результат запишите. Далее понадобится спецключ, обычно входящий в набор нового шкворня. Инструментом отверните втулку. Если не получается, сначала попробуйте воздействовать на нее аэрозолем (WD40). При отсутствии результата прогрейте проблемное место газовой горелкой (баллончик). На сальнике — гайки, которые требуется отвернуть. В итоге кулак отделится от ШРУСа. Извлеките старые изделия, отверткой удалите то, что осталось от вкладышей. Их посадочные места тоже освободите от загрязнений.

Установка

Возьмите вкладыш: его усики должны совпасть с пазами в посадочном месте шкворня

Возьмите старый узел, молоток и осторожно осадите вкладыш. Как только звук удара станет звонким, прекращайте стучать: деталь на месте! Если у шкворня нет отверстия по тавотницу, набейте смазку

Регулировка шкворня и сборка

Установите шкворень, заверните гайку. Посмотрите ваши «записи»: вворачивать метиз нужно на такое же расстояние, какое было. Т. е. от отливки до сферической поверхности кулака с одной и другой стороны. При отличающимся расстоянии откручивайте гайку с одной стороны и закручивайте с другой: это вызовет смещение первой части кулака относительно второй. Регулировку шкворней на УАЗ можно считать законченной. Далее до упора затяните гайки, а потом немного открутите где-то на 1/6 оборота. Вверните тавотницы и прошприцуйте узел до тех пор, пока смазка не полезет из соединений.

Поставьте узел на автомобиль и произведите сборку в обратном порядке. По окончании проверьте качество работы. Покачайте колесо в вертикальной плоскости. Если чувствуется биение, подтяните гайки. Заворачивать надо одинаково: если верхнюю на пол оборота, то и нижнюю на столько же. Теперь проверьте колесо по горизонтали: покачайте его (как будто машина проходит поворот). Усилие должно быть, но небольшим. При тяжелом движении колеса ослабьте гайки и наоборот. На последнем этапе поставьте на место поперечную тягу.

После окончания работ произведите повторную регулировку и смазку через 500 км пробега. В дальнейшем обслуживание производится в соответствии с инструкцией по эксплуатации.

В заключение

Шкворень является одновременно элементом и ходовой части, и рулевого управления. Поэтому данный механизм нужно содержать в исправном состоянии. При значительной выработке владелец внедорожника УАЗ будет испытывать массу проблем, одна из которых – неравномерный износ протектора

Поэтому так важно вовремя диагностировать неисправность и производить техническое обслуживание (шприцевание шкворней)

При трудностях на дороге нередко может потребоваться заменить шкворни на уаз буханка.

Конечно, если машина не слишком часто используется и ездит по неопасным дорогам, то шкворни могут служить очень долго, но при постоянной активной эксплуатации на жёстком бездорожье непременно рано или поздно потребуется их поменять.

Но не стоит бояться, ведь сделать это нисколько не трудно

Важно просто правильно работать

Заключение

Итак, мы выяснили, что собой представляют шкворни и как их самостоятельно заменить на автомобиле УАЗ «Патриот». Как видите, процедуру можно выполнить своими руками. Однако для этого нужен специальный съемник. Не забывайте и о зазорах (уплотняем их прокладками), которые впоследствии будут прирабатываться.

Прекрасные внедорожные качества УАЗ Патриот не в последнюю очередь зависят от специальных шарниров (шкворней) поворотного кулака, поэтому их необходимо своевременно менять и регулировать. Далее мы расскажем о различных типах шарниров, устанавливаемых на эти автомобили, их замене и особенностях регулировки. Это поможет вам своими руками заменить и отрегулировать шкворня на УАЗ Патриот.
