Климат-контроль в автомобиле как работает в чем особенность эксплуатация и неисправности микроклимата

Как пользоваться климат-контролем

Кто впервые купил автомобиль с климат контролем, сразу начинает задавать вопрос, как включать КК, как настраивать и т.д.

Стандартное обозначение кнопки включения-выключения — это ON-OFF.

Для включения кондиционера кнопка обозначается так — А/С.

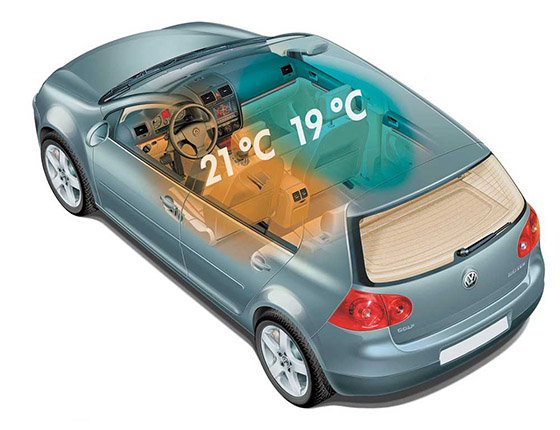

Максимальная разницу обычно делают до 5 градусов между зонами.

Чтобы система поддерживала температуру на автомате, надо нажать на кнопку AUTO.

Для выбора направления подачи воздуха, используются кнопки направления потока.

Так выглядят обозначения значков на панели приборов некоторых моделей Фольксваген.

Не меньше одного раза в год специалисты рекомендуют проводить проверку на герметичность устройств, содержащих хладагенты. Если объем охлаждающего хладагента, это чаще всего фреон, уменьшился, то надо дозаправить, обычно заправляют специалисты, проводящие ремонт автомобильных кондиционеров.

Автоматический режим рециркуляции

Ещё одно новшество. При нажатии кнопки 14 режим рециркуляции включается/выключается автоматически, для чего система использует показания сенсора качества воздуха. О его активации свидетельствует жёлтая лампочка, встроенная в клавишу. Задействование этого режима приводит к включению рециркуляции в следующих случаях:

• если сенсор выявляет наличие в поступающем извне воздухе повышенную концентрацию вредных веществ. При снижении уровня вредных веществ до нормативных показателей рециркуляция будет выключена;
• если включён режим обдува лобового стекла. В данном случае рециркуляция будет действовать 20 секунд, после чего выключится.

Отметим, что датчик качества воздуха способен анализировать воздух только на наличие определённых вредных веществ, на запахи он не реагирует. В последнем случае нужно задействовать кнопку 13 для ручного включения режима.

Как правильно пользоваться климат-контролем

Используемая в современных автомобилях система климат-контроля требует определенных особенностей обращения. Если правильно пользоваться климат-контролем, можно значительно продлить срок службы самой системы, а также свести к минимуму стоимость ее периодического обслуживания.

Одним из основных условий долгой службы такой системы является ее регулярное обслуживание. Соединения шлангов и штуцеров в любом случае не обладают абсолютной герметичностью. Поэтому периодически будет требоваться заправка системы рабочим газом. Пониженное давление в системе приведет к ускоренному выходу из строя компрессора, что повлечет значительные денежные затраты.

Кроме того, для правильного пользования климат-контролем нужно регулярно менять фильтр салонного воздуха. Через определенный промежуток пробега фильтр засоряется дорожной пылью, насекомыми, на нем начинают размножаться бактерии. По причине засорения пропускная способность фильтра падает и в салон начинает поступать меньшее количество воздуха, а тот воздух, который проходит, содержит значительное количество пыли и бактерий. Данный элемент необходимо менять не реже, чем указано в технической документации к автомобилю.

Еще одним аспектом правильного использования климат-контроля является периодическое включение кондиционера. Чтобы продлить срок службы самого компрессора, а также системы трубопроводов при отсутствии необходимости регулярного использования нужно хотя бы пару раз в месяц на непродолжительное время включать кондиционер.

Также чтобы избежать выхода из строя деталей системы вентиляции салона не стоит на холодном автомобиле переключать направление обдува. В особенности это касается машин, которые длительно находились на открытом воздухе. Обледенение пластиковых задвижек, управляющих потоками воздуха, может привести к их поломке. Перед изменение обдува нужно желательно прогреть салон.

Немалый вред здоровью наносит включение системы кондиционирования на полную мощность. Причиной простудных заболеваний в большинстве случаев является разница температур. Поэтому при температуре окружающего воздуха 35 градусов, если в салоне автомобиля будет 22 градуса, вполне возможно подхватить простуду. Согласно проведенных исследований, оптимальной разницей между внешней температурой и температурой в салоне является 5 градусов. Это не много, но выставленная температура на кондиционере в 18 градусов при 35-градусной жаре является фактически гарантией хорошего бронхита.

При необходимости быстро прогреть или наоборот – быстро охладить воздух в салоне, нужно включить рециркуляцию, временно перекрыв забор внешнего воздуха. Необходимо заметить, что длительное пребывание людей в салоне с закрытыми окнами и включенной рециркуляцией недопустимо, такой режим можно использовать кратковременно, после установления требуемой температуры переходить на забор внешнего воздуха.

Принцип работы системы кондиционирования воздуха

Для комфортного пребывания в автомобиле в летний период нужна система, которая будет охлаждать приходящий с улицы воздух. И если с отопителем всё более или менее ясно, то вот откуда взять холод горячему двигателю, предположить сложнее. Лучший способ объяснить, как работает кондиционер автомобиля – описать, что происходит с хладагентом при движении по системе. Начнем наше описание с компрессора. Он находится под капотом авто и приводится в движение за счёт вращения коленчатого вала двигателя.

1. Компрессор представляет собой простой насос, который прокачивает хладагент по системе. Горячий фреон под высоким давлением проходит через трубку к конденсатору.
2. Конденсатор стоит перед радиатором автомобиля, выглядит так же и делает то же самое, что и радиатор: он использует проходящий через него поток, чтобы охладить газ. Горячий хладагент при остывании конденсируется в холодную жидкость.
3. Теперь жидкий фреон течёт через трубку высокого давления к клапану. В зависимости от марки авто этот клапан называется либо тепловым, либо расширительным клапаном.
4. Клапан пропускает только небольшое количество фреона, а также уменьшает давление, создаваемое компрессором.
5. Холодный хладагент низкого давления поступает в испаритель, который похож на радиатор печки. Но поскольку фреон холодный, то поток, который проходит через него, охлаждается.
6. За циркуляцию воздуха через испаритель отвечает тот же вентилятор отопителя.

Схема работы системы кондиционирования воздуха

После завершения цикла хладагент поступает обратно в компрессор через трубку низкого давления, начиная цикл заново. Регулировка степени охлаждения и интенсивности обдува также возлагается на водителя.

Эти системы очень важные и полезные, от их работы зависит не только комфорт, но и безопасность. И если раньше автомобили оснащались кондиционерами только в дорогих комплектациях, то сейчас эта опция имеется уже в базе. Обе системы (отопления и кондиционирования) находятся в одном блоке. Переключение потоков (от радиатора к испарителю) происходит за счёт перемещения заслонки. Многие замечали, что при длительной поездке становится либо невыносимо жарко, либо холодно (в зависимости от того, что включено). Для того чтобы сделать температуру в салоне комфортной, нужно оборудовать машину автоматическим регулятором. Отличие её от простого кондиционера с печкой в том, что они имеют общую электронную систему управления с набором датчиков. Водителю достаточно раз выставить нужные параметры, и климат-контроль сам выберет, что нужно включить в данных погодных условиях. Работа климата заключается в считывании информации с датчиков и принятии решения, что именно требуется включить в данный момент, и с какой интенсивностью. После того как температура в салоне достигнет заданной, климатический контроль перейдёт в режим поддержки. Боле продвинутые системы имеют дополнительные датчики определения температуры за бортом и датчики солнечного света, чтоб реагировать на любые изменения. В более дорогих версиях авто климат-контроль может быть двух, трёх и даже четырёхзонным, чтобы каждый мог установить себе нужные параметры.

Что делать, если не работает система климат контроля

Как и любое другое устройство, можно сделать диагностику климат контроля самому. В зависимости от марки и модели авто, ошибки сбоя в работе климатической системы в автомобиле могут обозначаться по-разному.

К примеру, на машине Nissan Tiida (Ниссан Тиида) диагностику делают в следующем порядке:

1. Включить зажигание. Нажать кнопку OFF для того, чтобы ввести климатическое оборудование в режим самодиагностики. Должны светиться все соответствующие лампочки.
2. Повысить температуру на один шаг, на дисплее появится цифра «2». В этом режиме идет проверка электропроводов на обрыв. Если провода все целы, то вместо цифры «2» должна появиться цифра «20». Если есть неполадки в цепи, то вместо 20 могут быть другие обозначения, этот код надо смотреть в мануале по расшифровке кодов ошибок.
3. Проверяем, в каком положении находятся смесители и заслонки направления обдува. Здесь повышаем температуру еще на +1, должна появиться цифра 3 и начаться самодиагностика. Если неполадок в этой части нет, то появится цифра 30. Если другое обозначение, идем в мануал и смотрим, что за код ошибки климат контроля.
4. Проверяем ДВС всех заслонок, которые только есть. Поднимаем градус еще на одну единицу. В автомобиле есть 6 разных заслонок. Проверяется работа каждой заслонки переключением каждой из них по отдельности проверять рукой, воздух идет или нет.
5. Проверяем, правильно ли датчики измеряют температуру. Остужаем салон, если он нагрет, проветрили, чтобы данные были точнее. Опять поднимаем температура на одну единицу. На экране дисплея должна высветиться цифра 5. Сначала начинается проверка датчика температуры наружного воздуха. Жмем на кнопку подачи воздуха на лобовое стекло и на экране в это время должна показываться температура на улице. После следующего нажатия на эту же кнопку должны появиться показания температуры в салоне авто. Жмем третий раз на эту кнопку и должна показаться температура всасываемого воздуха (если оборудование все западное, то в Фаренгейтах, если для России и стран СНГ, то до в Цельсиях).
6. Поправляем показания температуры. Можно вручную выставить коррекцию температурного диапазона для датчика температуры от -3 до +3 градусов. Для корректировки температуры, надо опять выставить значение температуры на цифру 5.

Для каждой модели проверка работоспособности может быть разной.

Достоинства и недостатки

К положительным качествам климат-контроля можно отнести:

• Легкость управления;
• Полностью автоматическая работа оборудования;
• Наличие дополнительных функций (прогрев лобового стекла, удаление лишней влаги);
• Возможность отдельной установки температурного режима (для двухзонных типов и выше).

Но и без недостатков не обошлось. К негативным качествам климат-контроля относятся:

• Сложность конструкции;
• Высокая стоимость ремонта;
• Некорректная работа при неисправности одного из составных элементов;
• Сложность самостоятельного обслуживания.

Климат-контроль сейчас является передовой системой, обеспечивающей комфортабельные условия в салоне авто, поэтому все больше автопроизводителей комплектуют этой установкой свои модели. Но пока вытеснить отдельно установленные печки с кондиционерами эта система не в состоянии. И виной тому – дороговизна оборудования. Многие автолюбители не хотят переплачивать значительную сумму за авто с «климатом», отдавая предпочтение моделям с простыми кондиционерами.

Виды и принцип работы климат-контроля

Как известно, появление климат-контроля ознаменовало собой новую эпоху в развитии системы кондиционирования салона автомобиля. С конструктивной точки зрения система заметно усложнилась, но с точки зрения пользователя в лице водителя она упростилась. Теперь для её использования требуется минимальное количество манипуляций.

В своём развитии система климатического управления в салоне машины не остановилась. С каждым новым автомобилем производитель вносит отдельные улучшения и косметические преобразования. Кардинальных перемен в работе или появление новой системы ожидать не стоит.

Сегодня существуют следующие виды климат-контроля:

Однозонная система

Формирует единую зону микроклимата для всего салона автомобиля. Индивидуальные настройки для водителя и пассажиров в отдельности невозможны. Один из первых и самых простых сегодня видов климат-контроля. Проста и понята в эксплуатации.

Двухзонная система

Обеспечивает специальную индивидуальную зону микроклимата для водителя и переднего пассажира в отдельности. Очень удобный вариант организации температурного режима в салоне автомобиля. Сегодня считается устаревшим и используется очень редко.

Трехзонная система

Организация зоны микроклимата включает индивидуальные настройки для водителя, переднего пассажира и пассажиров, сидящих на задних сидениях. Усовершенствованный вид климатической установки обеспечивающий собственный температурный режим для трёх зон.

Четырёхзонная система

Самый продвинутый и современный вид климат-контроля. Установка даёт возможность создания собственной индивидуальной климатической зоны для водителя, переднего пассажира и двух пассажиров задних сидений. Организация кондиционирования и поддержания индивидуальной температуры осуществляется за счёт специальной сложной электронной системы.

Непосредственно принцип работы системы климат-контроля прост если не вдаваться в технические подробности.

Вся установка состоит из 3 основных элементов:

Блок управления

Обеспечивает сбор информации с внутренних и наружных датчиков, работающих в режиме реального времени. Он её систематизирует, обрабатывает и отдаёт команды системе кондиционирования, заслонкам и электродвигателям. Блок управления меняет отдельные параметры системы в зависимости от условий окружающей среды и пользовательских настроек.

Датчики

Располагаются внутри и снаружи автомобиля. Постоянно отслеживают показатели температуры, влажности  и прочие важные параметры. Полученную информацию в режиме реального времени передают на блок управления для дальнейшего анализа.

Исполнительные устройства

Заслонки, электрические двигатели и прочие элементы системы подачи и распределения потоков воздуха. Регулируют направление и интенсивность потока воздуха и прочие параметры, отвечающие за обеспечение комфортных условий для водителя и пассажиров.

За последние годы количество автомобилей с климат-контролем заметно увеличилось, но все равно доминирующее положение среди подержанных машин занимают транспортные средства, оснащённые кондиционером. Это убедительно показывает следующая диаграмма.

На ней 50% водителей используют автомобили с кондиционером, 16,67% водителей ездят на машинах без любых систем кондиционирования воздуха и только на 33,33% машин установлена система климат-контроль. Только третья часть машин на дорогах обладает устройством автоматического поддержания климата внутри салона.

Во многом такая ситуация обусловлена тем, что зачастую средний возраст машин приближается к 10 годам. В массе своей автомобили этого года выпуска оснащались кондиционерами.

Принципы управления

В зависимости от модели, марки и года выпуска машины, на них используются разные управляющие органы. Но обозначения применяют стандартизированные, чтобы у водителей не возникало проблем с включением системы при пересадке на другие автомобили.

• для включения системы предусмотрена кнопка On/Off или клавиша, на которой изображается разорванный кружок;
• чтобы перейти в режим использования кондиционера, есть кнопка A/C;
• для регулирования общей температуры или параметров разных зон применяют валики или кнопки, стандартный регулировочный шаг составляет 0,5 градуса Цельсия;
• нажав кнопку Auto, вы переведёте климатическую систему в удобный режим автоматического поддержания заданных ранее параметров;
• на блоках управления климатическим контролем есть несколько клавиш, с помощью которых меняют направление движение воздуха внутри салона автомобиля, минимум их бывает 3. Они переводят систему на обдув в зоне ног, ног и голову и лобового стекла. Но на современных автомобилях их намного больше.

Управлять системой в машине достаточно просто. Вам нужно вращающимися регуляторами и кнопками выставить нужные параметры и выбрать требуемую область обдува подогретым или охлаждённым воздухом.

Но каждый автомобиль может иметь свои уникальные нюансы. Потому с правильно работающим отоплением и охладителем рекомендуем разбираться с помощью руководства по эксплуатации для конкретной модели автомобиля.

Для достижения оптимальных рабочих характеристик рекомендуется использовать высокие обороты двигателя. Если вы хотите, чтобы салон быстрее охладился или прогрелся, после выбора нужных параметров перейдите на низкую передачу и поднимите обороты мотора. Как только температура дойдёт до оптимальных показателей, можно возвращаться к нормальному режиму работы силового агрегата.

Принцип работы

Имейте в виду! Принцип работы бытового климатизатора заключается в нескольких этапах:

1. После включения электроприбора воздух попадает в систему и направляется для тщательной фильтрации и стерилизации ионами серебра.
2. Затем воздушный поток дополнительно очищается водой, стерилизуется ультрафиолетовыми лучами или биофотокатализаторами.
3. Пройдя 3 или 5 ступенчатую очистительную систему, воздух полностью очищается и становится более увлажненным.

Благодаря тому, что загрязненный воздух очищается водой или льдом, пользователю не придется тратить лишние средства на приобретение химических моющих средств.

Как работает климат-контроль

Климат-контроль отслеживает при помощи датчиков температуру воздуха за бортом и внутри автомобиля. Поток извне в салон нагнетается вентилятором и разделяется на две части: одна проходит через печку, а другая через испаритель кондиционера.

После теплообменников воздух смешивается и поступает в салон через систему коробчатых воздуховодов и дефлекторов.

Регулирование параметров осуществляется путем изменения положения центральной и дополнительных шторок. Другое название – заслонки температурного регулирования. Они поворачиваются на осях электрическими сервоприводами, увеличивая или уменьшая сечение каналов.

Управление ими осуществляется электронным блоком с учетом заданных водителем или пассажирами показателей.

Регулятор на панели климат-контроля устанавливается в определенное положение, например 23 °C . Данные с него передаются на процессор, который с учетом информации от датчиков и в соответствии с собственным алгоритмом управляет работой системы.

Отслеживание параметров осуществляется в режиме реального времени, наружные и внутренние параметры имеют свойство постоянно изменяться в зависимости от условий движения.

Как пользоваться

Рекомендации по выбору режима работы кондиционера:

• В тёплое время года рекомендуется направлять воздух в регулируемые центральные и боковые сопла на панели приборов для лучшей вентиляции салона. Установите среднюю или максимальную скорость воздушного потока для эффективного удаления избытков тепла из салона. Установите минимальную температуру поступающего воздуха, при необходимости отрегулируйте температуру.
• Для устранения запотевания стёкол, например в сырую погоду, необходимо направлять тёплый воздух на стёкла автомобиля. Нажмите кнопку или . Установите среднюю или максимальную скорость воздушного потока для эффективного обдува стёкол автомобиля. Установите максимальную температуру подаваемого воздуха, при необходимости отрегулируйте температуру воздуха. Подаваемый на стёкла воздух должен быть теплее наружного воздуха.

Рекомендации по выбору режима работы климат-контроля:

• Для автоматического поддержания теплового комфорта в салоне необходимо включить режим «AUTO». С помощью рукоятки установите комфортную температуру воздуха в салоне.
• На информационном табло отображается заданное значение комфортной температуры воздуха в салоне. Данное значение является условным и оно не всегда будет равно температуре воздуха в салоне. Система управления автоматически регулирует температуру, скорость потоков и распределение воздуха в салоне в зависимости не только от заданного комфортного значения, но и в зависимости от температуры наружного воздуха, интенсивности солнечного излучения, режима движения и других факторов.
• при нажатии любой из кнопок распределения потока воздуха (стекло, лицо, ноги) происходит распределение воздушного потока в соответствии с выбранными направлениями. При этом контрольный сигнализатор на кнопке «AUTO» гаснет, но автоматический режим сохраняется, о чем свидетельствует отсутствие символа вентилятора и его шкалы скорости на информационном;
• При включении автоматического климат-контроля рекомендуется сначала установить на информационном табло значение 22 градуса комфортной температуры (номинальное значение, одобряемое большинством пользователей) независимо от окружающих условий или состояния автомобиля (движение, стоянка). Система работает таким образом, чтобы максимально быстро достичь заданного уровня теплового комфорта и в дальнейшем поддерживать его на постоянном уровне.
• Если при включенном автоматическом режиме, находясь в автомобиле в течение длительного времени (при работающем двигателе, в движении или на стоянке), Вы чувствуете избыточное тепло или холод, измените установленное значение комфортной температуры соответственно в большую или меньшую сторону. Используйте небольшую коррекцию (±1 градус) для того, чтобы найти наиболее комфортное для Вас значение. Не рекомендуется изменять значение установленной комфортной температуры слишком часто, т.к. системе требуется определённое время, чтобы достичь заданного уровня теплового комфорта.
• Если в режиме «AUTO» установить на информационном табло значение минимальной (LO) или максимальной (HI) температуры, регулирование температуры воздуха в салоне прекратится, и будет подаваться воздух с минимальной или максимальной возможной температурой. Чтобы вернуться в режим автоматического поддержания теплового комфорта, установите на информационном табло цифровое значение температуры.
• Режим минимальной (LO) или максимальной (HI) температуры не приведет к более быстрому охлаждению или прогреву салона после стоянки автомобиля. Всегда используйте номинальное значение комфортной температуры 22 градуса для максимально быстрого достижения комфорта в салоне, в том числе после стоянки автомобиля.

Режим «Defrost MAX» (на Vesta, XRAY) — принудительно включается кондиционер (если позволяют условия), электрообогрев лобового и заднего стекла и боковых зеркал заднего вида. Весь поток воздуха направляется в сопла обдува ветрового и передних боковых стёкол, устанавливается максимальная скорость и температура воздуха.

Заслонки

На первый взгляд важность заслонок в климат контроле не просматривается, но это только на первый взгляд. Если углубится в эту тему, то начинаешь понимать, что без заслонок и правильной их работы эффективность функционирования всего климат контроля сводится к нулю

Если углубится в эту тему, то начинаешь понимать, что без заслонок и правильной их работы эффективность функционирования всего климат контроля сводится к нулю.

И вот почему.

Заслонок может быть несколько типов и все они делятся по назначению:

1. Центральная заслонка;
2. Заслонка рециркуляции;
3. Приточного воздуха;
4. Для оттаивания стекол;
5. В системах от 2 – х и более зон – температурного регулирования.

Даже из их названия видно, что работа заслонок играет важную роль в правильном функционировании климат контроля.

Климат-контроль и кондиционер — отличия

У внимательного читателя может возникнуть вопрос: зачем так усложнять систему? Вполне можно обойтись для поездок в холодное время печкой, а летом ограничится кондиционером.

Раньше так и было: каждая из таких систем способна обеспечить комфортный микроклимат в салоне, но только при условии, если внутренние и наружные условия в автомобиле будут оставаться неизменными.

А для движущего объекта, каковым является машина, это в принципе невозможно. Температура наружного воздуха и напор изменяются вместе со скоростью и направлением движения автомобиля.

Двигатель при запуске холодный и постепенно разогревается, кондиционеру необходимо время для выхода на рабочий режим. Все эти факторы при отсутствии автоматики отслеживаются человеком и корректируются вручную.

Основное отличие климат-контроля и кондиционера состоит в наличии системы управления. Она отслеживает, параметры температурно-влажностного режима и регулирует их без участия водителя и пассажиров.

В такой установке кондиционер является одним из компонентов, который выполняет функции охлаждения и уменьшения влажности. Этот поток смешивается с подогретым и на выходе мы получаем комфортные для человека показатели, которые поддерживаются в заданных пределах автоматически.
