- Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф
- Как самому заменить лампы
- Замена ламп ближнего света
- Лампы ближнего света их виды и неисправности
- Замена ламп на Калине своими руками
- Видео «Установка лампочки ближнего освещения на Калину»
- Philips
- Замена приборов ближнего освещения в Ладе Калина: инструкция
- Ближнее освещение Калины: факторы неполадок
- Как отрегулировать фары на Ладе Калине своими руками
- Особенности конструкции
- Какие лампы ближнего света выбрать на Калину
Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф
Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

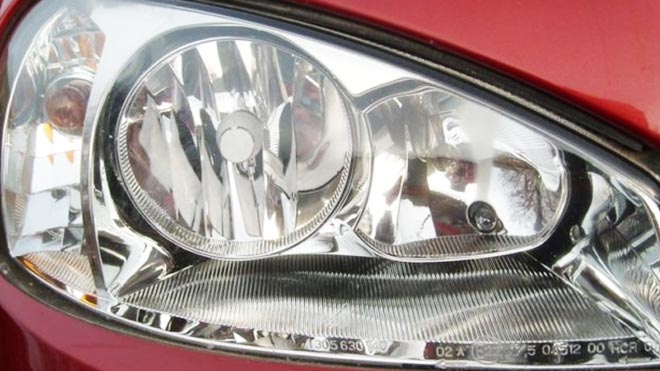

Какие лампы устанавливаются в передней блок фаре Лада Калина 1
- Лампа ближнего света — H7 12v/55w
- Лампа дальнего света — h2 12v/55w
- Лампа габаритов — w5w 12v/5w
- Лампа указателя поворотов — PY21W 12v/21w
Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.
Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.
- PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
- PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
- PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
- OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
- OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
- OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
- BOSCH H7-12-55 Pure Light цена лампы от 250 руб
- МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
- GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб
Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах
- PHILIPS H7-12-55 LONGLIFE ECO VISION
- OSRAM H7-12-55 Ultra Life
Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.
Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.
- OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
- PHILIPS H7-12-55 +130% X-TREME VISION 3700К
При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.
Почему не горит лампа ближнего света фар на Калине?
Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.
- Перегорела лампа
- Плохой контакт колодки лампы
- Сгорел предохранитель
Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.
Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар
Снимаем колодку с лампы и убираем ее в сторону
Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.
Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности
Снимаем резиновый пыльник с лампы дальнего света
Отсоединяем колодку проводов от лампы
Отжимаем металлический фиксатор лампы и вынимаем лампу.
Устанавливаем новую лампу и производим сборку
Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.
Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места
Вынимаем старую лампу из патрона и устанавливаем новую
Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его
Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую
На этом замена ламп в передней блок фаре закончена.
При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.
2018-g.ru
Как самому заменить лампы
Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.
В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.
Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.
Дальний модуль
Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.
Для выполнения операции потребуется:
- Заглушить мотор Калины.
- Открыть крышку капота.
- Снять защитный пыльник на тыльной стороне фонаря.
- Аккуратно отключить пластиковую фишку.
- Открыть фиксатор.
- Вытащить лампу.
Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.
Ближний свет
Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:
- Без снятия фары.
- С демонтажем модуля.
Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.
Для смены ламп на установленной оптике:
- Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
- Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
- Открыть уплотнители модулей света.
- Демонтировать колодку с проводами.
- Отвести пружинный фиксатор.
- Вынуть деталь.
Сборка фары с новой запчастью осуществляется в обратном порядке.
Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.
Габарит и ДХО
В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.
Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.
Замена ламп ДХО на Калине второй генерации:
- Открыть капот.
- Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
- Повернуть влево на 90°.
- Потянуть на себя.
Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.
Поворотник
Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.
Чтобы поставить новую лампу, нужно:
- Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
- Отодвинуть детали к двигателю.
- Нащупать пластмассовый патрон и повернуть его в левую сторону.
- Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.
Чтобы поставить новую деталь, нужно:
- Установить ее в патрон.
- Нажать и повернуть вправо до упора.
Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.
Противотуманки
При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:
- Вывернуть колесо в сторону моторного отсека.
- Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
- Отогнуть подкрылок.
- Повернуть световую лампу влево до упора.
- Потянуть на себя.
- Отключить штекер.
Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.
После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.
Замена ламп ближнего света
Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.
Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.
Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж.
Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно)
Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.
Продолжается замена лампочки ближнего света лада калина 1 поколения, на этапе отключения проводки
Контактная группа нередко прикипает, что заставляет мастера немного напрячься. Раскачивая со стороны в сторону колодку, потребуется ее стянуть с посадочного места. При этом, нужно придерживать корпус устройства, чтобы не повредить элемент. Если деталь будет сломана починить ее невозможно – узел меняется целиком.

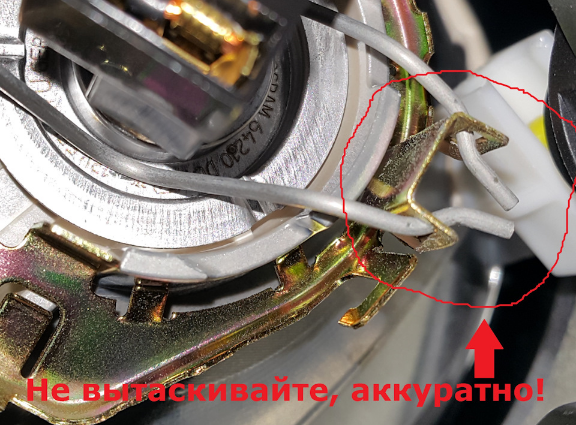

Далее следует вывести из зацепа пружину фиксатора лампы. Затем ее потребуется отодвинуть в сторону, чтобы не мешала.
Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку
Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы.
Монтаж новой детали выполняется в обратной последовательности
При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.
Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.
Лампы ближнего света их виды и неисправности
Лада Калина – бюджетный проект отечественного завода АвтоВАЗ, и как подобает автомобилю эконом-класса, он не может порадовать высококачественными комплектующими, которые могут прослужить без перебоев хотя бы пару лет. Чаще всего выходят из строя лампы ближнего света. Причин неисправностей может быть несколько. Это:
- Не герметичность фары, что приводит к ее засорению. Пыль оседает в лампе и приводит к губительному перегреву.
- Увеличенное напряжение в бортовой сети, что напрямую связано с работой фар ближнего света. Для того, чтобы выяснить, какое напряжение вырабатывает генератор, нужно диагностировать его при помощи тестера. Напряжение не должно превышать 14.4 В.
- Повышенное напряжение приводит к перегреву предохранителя.
- Нарушение электроцепей правой и левой ламп.
- Окисление контактов.
Встречаются и другие причины, но эти наиболее распространенные.
Для того, чтобы выяснить, нужна ли замена лампы, или поломка кроется в других деталях, например, в дефектном предохранителе (F12 и F13), необходимо предварительно проверить его мультиметром, поставить его на прозвонку и коснуться параллельных контактов на предохранителе или лампе, если звенит то исправно, молчит, то нужно менять неисправную деталь.
Важно узнать, подается ли напряжение вообще, на все клеммы. Если напряжение не подается, то нужно прозванивать провод до тех пор, пока не обнаружится причина поломки
Здесь стоит уточнить, что ездить без ламп ближнего света категорически недопустимо, так как в темное время суток, такое упущение может привезти к серьезному ДТП.
На настоящий момент существует широкий ассортимент ламп. Опытные автомобилисты ставят на Ладу Калину следующие:
- Лампы фирмы Osram, которые стоят порядком 310 руб.
- Narva, стоящие чуть дешевле, 290-300 руб.
- Прекрасным вариантом для Лады Калины являются галогенные лампы Philips H7, стоящие 290 руб. за штуку.

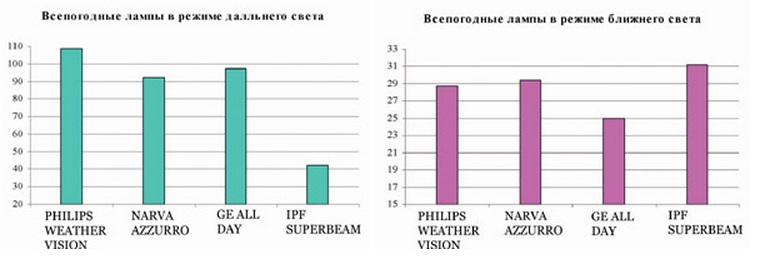

Также имеются всевозможные модификации: всепогодные лампы, улучшенного визуального эффекта, сверхмощные, предназначенные для круглосуточной эксплуатации и др.
Замена ламп на Калине своими руками
Оптические приборы автомобиля выполнены по модульной системе. Следовательно, замена лампочек Лада Калина осуществима без посторонней помощи. Для выполнения процедуры потребуется.
- Фонарь. Лампочки снимаются с внутренней стороны осветительных приборов и крепежи плохо освещаются. Для облегчения работ нужно подсвечивать рабочее пространство. В идеальных условиях потребуется вмешательство помощника. Второй номер будет только подсвечивать.
- Стандартные гаечные ключи и плоская отвертка. Ключами освобождается доступ к требуемым деталям. А отверткой снимаются стопоры. Также можно использовать шило или специальный съемник. Для работ с приборкой будет необходима крестовая отвертка.
- Бумажные салфетки и спирт, без этого замена лампочки ближнего света лада калина 1 и других элементов будет невозможна. Если пользователь случайно коснулся рабочей зоны издучателя или фары – отпечатки пальцев и попавшую грязь потребуется начисто вытереть. В противном случае, жир может сильно снизить эффективность оптики и сократить ее срок эксплуатации.
- Также может потребоваться раскрепляющий составпо типу ВД 40. Некоторые винты склонны к закипанию и окислению, что сильно усложняет их откручивание.
- Набор ключей типа TORX. Отдельные водители жалуются, что в машине применяют «звездочки», которые невозможно открутить обычными ключами. Откуда берутся подобные элементы неизвестно.
Также рекомендуется помыть машину перед выполнением процедуры – с чистыми поверхностями работать гораздо приятнее.
Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его
Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую
На этом замена ламп в передней блок фаре закончена.
При замене ламп ближнего и дальнего света фар, не трогайте их за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.
В заключении посмотрите видео, как поменять лампочки на Калине.
Видео «Установка лампочки ближнего освещения на Калину»
Детальная инструкция по установке ламп ближнего света в Калине приведена на видео ниже (автор ролика — канал Kalinin).
Каждая деталь автомобиля имеет свой ресурс, по истечении которого она выходит из строя и нуждается в ремонте или замене. Лампы в фарах — не исключение. В сегодняшней статье мы опишем, как заменить их самостоятельно. Для начала вам надо будет посетить автомагазин и приобрести новые лампы. Лампы ближнего света для Лады Калина имеют обозначение Н7, а дальнего — Н1. Мощность у них одинаковая — 55 ватт. Также будет полезным знать, какие предохранители отвечают за фары — F12 и F13 за ближний свет, F14 и F15 — за дальний.
Кроме того, в процессе замены ламп постарайтесь не притрагиваться к колбам. Они очень чувствительны к малейшему загрязнению, что сразу сказывается на качества освещения. Если вы всё-таки прикоснулись к колбе, то протрите её чистой тряпочкой, смоченной в спирте, и дайте высохнуть, после чего уже можно устанавливать лампу в фару.
Как заменить лампу ближнего и дальнего света на калине
1) Откройте капот и снимите клеммы с АКБ.
2) Найдите круглый чехол на корпусе фары. Подденьте его пальцами и аккуратно потяните на себя — он снимется без труда;
3) Разъедините наконечники 2-х проводов, запомнив, как они стояли;
4) Снимите специальный металлический фиксатор со сдвоенного крючка;
5) Аккуратно возьмите лампочку за контакты и вытащите её;
6) Возьмите новую лампу, установите в обратном порядке
Внимание! На цоколе лампочки есть небольшой выступ. Он должен совпадать с пазом, иначе лампа будет стоять неправильно
7) Установите фиксатор и осторожно попробуйте покрутить лампу. В идеале, она не должна проворачиваться
В противном случае выньте её и повторите п.6;
8 ) Подсоедините провода также, как они стояли до замены, установите чехол. Как видите, замена лампочки ближнего света на Калине — не слишком сложная процедура. Лампа дальнего света меняется аналогичным образом. После выполнения всех работ, подсоедините клеммы к аккумулятору, закройте капот и проверьте работоспособность ламп.
Заключение
В заключение следует заметить, что менять лампы ближнего и дальнего света на Ладе Калина неудобно без проведения ряда подготовительных работ, а именно снятия бачка стеклоомывателя и бачка с охлаждающей жидкостью. Хотя это и сильно увеличивает трудоёмкость, но зато значительно упрощает доступ к фарам. В любом случае, снимать бачки или нет, решать вам.
В темное время суток видимость, а, следовательно, безопасность передвижения на автомобиле, прежде всего зависит от состояния ламп головного света. Если днем водителю для контроля дорожной обстановки достаточно зрения, то ночью или при проезде тоннелей невозможно обойтись без искусственного освещения дороги. Движение ночью с неработающими лампами или отсутствующими фарами запрещено правилами дорожного движения. Во многих странах правила требуют включения световых приборов даже при движении днем. Знание того, как поменять лампочку ближнего света на “Калине” позволяет водителю устранить неисправность прямо на дороге, не тратя время на поездку на СТО.
Philips
Не менее известная во всем мире компания специализируется на выпуске самой разнообразной продукции, среди которой галогеновые и газоразрядные лампы. Мало кому известно, но именно этот производитель причастен к производству энергосберегающих ламп, которые в настоящее время весьма популярны.
В автомобильной промышленности Philips – это основной поставщик источников освещении и оптики на конвейеры многих заводов. Помимо этого, компания поставляет свои продукты и на вторичный рынок, существенно расширяя его ассортимент галогеновыми, ксеноновыми и светодиодными лампами.
Замена приборов ближнего освещения в Ладе Калина: инструкция
Итак, непосредственно перед заменой лампочки понадобится установить машину на ровный участок. Далее следует включить стояночный тормоз. Следующий этап – отключение от аккумуляторной батареи провода массы.
Порядок демонтажа левой, а затем правой лампочки. Сам подступ к правой перекрывается бачком стеклоомывателя. Для его извлечения нужно произвести некоторые манипуляции:
- убрать клеммы питания электрического моторчика омывателя (в Калине хетчбэк и универсал установлено 2 моторика);
- отвинтить болт крепежа бачка омывателя, расположенного над блок-фарой;
- открутить гайку, фиксирующую бачок сзади к кузову рядом с правой стойкой амортизатора;
- извлечь бачок
Важно! В ходе снятия бачка действуйте максимально бережно, чтобы не разлилась жидкость омывателя. При открытом доступе к фаре лампочки ближнего освещения (правая и левая) при демонтаже осуществляются идентично
Чтобы подобрать к левой лампочке, помешает оборудованный расширительный бачок. Демонтаж последнего без потери ОЖ затруднителен. Для извлечения лампы на Калине понадобится произвести ряд шагов:
При открытом доступе к фаре лампочки ближнего освещения (правая и левая) при демонтаже осуществляются идентично. Чтобы подобрать к левой лампочке, помешает оборудованный расширительный бачок. Демонтаж последнего без потери ОЖ затруднителен. Для извлечения лампы на Калине понадобится произвести ряд шагов:
- снять резиновую крышечку, предоставив тем самым подступ к фаре;
- запомнить размещение 2 проводов питания, подключенных к блок-фаре, отстыковать их;
- нажать на скобу-защелку (стальную), приподняв ее;
- из пазов вывести скобу-защелку, отведя в сторону;
- достать лампочку ближнего света, аккуратно беря за контакты.
Демонтаж ламп выполняется в следующей очередности:
- Нужно новую лампочку вставить в блок-фару. Цоколь повернуть таким образом, чтобы выступ был совмещен с пазом в светильнике.
- Закрепить лампочку скобой-защелкой. Последнюю прикрепить в пазы, следя за тем, чтобы лампа не прокрутилась, а выступ цоколя не сдвинулся относительно паза.
- Внимательно осмотреть прочность крепежа защелки.
- Подключить провода питания, обязательно соблюдая полярность.
- Закрутить резиновую крышку.
В том случае, если был извлечен бачок омывателя, нужно поставить его на прежнее место, подсоединив к моторчику провода.
После окончания процесса предстоит подсоединить провод массы к аккумуляторной батарее, проверив работу фары.
В завершение отметим, что ближний свет очень важен, в частности для вашей безопасности. А лампочки ближнего света либо иные другие в Калине вовсе не сложно поменять самостоятельно
Важно помнить о том, что у каждой лампочки имеется своя мощность и обозначение. Поэтому заранее узнавайте все нюансы, а только потом приобретайте подходящее решение касательно маркировки и мощности
Хорошей видимости и легкого движения вашей Ладе Калина!
Ближнее освещение Калины: факторы неполадок
Самой частой неисправностью в ТС является перегорание лампочек. Порой это случается довольно часто, свидетельствуя о появлении вспомогательной причины, ставшей поводом поломки.
Примечание: в ходе демонтажа галогенных лампочек нужно наблюдать за стерильностью колбы
Очень важно не допустить попадания мусора и грязи. Следовательно, порой прикосновение пальцев может сыграть злую шутку
Ближнее освещение на Ладе Калина отказывает светить в таких случаях:
- Отказывает работать предохранитель, что защищает цепь питания лампочки.
- Разгерметизировался корпус фары, попала внутрь грязь, посторонние частицы мусора. Отражатель вместе с колбой лампочки засоряются, и это ведет к перегреву и, соответственно, повреждению нити накаливания.
- Неустойчивая деятельность стабилизатора напряжения генератора. Как известно, скачки напряжения существенно повышают поломку галогенных лампочек.
- Повредилось питания осветительного оборудования, к примеру, произошло окисление, обрыв провода, не срабатывает контакт штекеров лампочки.
Как отрегулировать фары на Ладе Калине своими руками
05.10.2018Время от времени водители сталкиваются с неприятным и опасным моментом — световой завесой. Широкий высокий луч от осветительных приборов транспортного средства засвечивает пространство перед автомобилем
Подобная ситуация в 30% становится причиной дорожно-транспортных происшествий.
Избежать этого легко: важно систематически проверять и регулировать положение светотехники на авто. Это не самая сложная задача, вполне выполнимая самостоятельно без привлечения специалистов
Алгоритм универсальный для всех машин. В качестве примера рассмотрим, как происходит регулировка фар Калина Лада.
Корректор фар: устройство и неисправности
Устройство, контролирующее и регулирующее положение световых приборов автомобиля, называется корректор фар. Допускается регулировка фар на Калине, используя:
- ручной корректор фар Калины;
- электрокорректор фар.
Принцип работы в обоих случаях схож, отличие в одном. Первый вариант предполагает осуществлять коррекцию при помощи регулятора, установленного в салоне автомобиля. Водитель собственноручно изменяет наклон автомобильного освещения. Электрокорректор работает автоматически: в зависимости от расположения машины устройство меняет угол наклона оптики.Возможные неполадки:
Неточность датчика. Поломка кронштейна приводит к сбою показателей синхронизатора отслеживающего элемента.
Закисание контактов. Из-за сниженной проводимости электропровода устройство начинает сбоить.
Заводская недоработка. Из электрокорректора выпадает регулирующий элемент.
Как отрегулировать фары
Регулировка фар на Ладе Калине не требует сложных манипуляций и специального знания. Автолюбитель в состоянии сделать регулировку своими руками. Прежде всего нужно помнить, что настройка оптики связана с элементами ходовой части Калины, давлением внутри шин и состоянием лампочек. Необходимо заменить потемневшие лампы, отрегулировать давление (оно должно быть одинаково для каждой стороны машины).Инструментарий для проверки и корректировки световых огней на Ладе Калине:
- рулетка, достаточно 5 метров;
- лист картонный или фанера крупных размеров;
- ключ на 6 граней пятимиллиметровый;
- груз не менее 75 кг;
- ручка (карандаш);
- непрозрачный текстиль (кусок черной ткани).
Этапы регулировки осветительных приборов Лады Калины:
Подкатите автомобиль к гладкой стене, строго перпендикулярно, остановите на расстоянии 5 метров. Разместите груз на водительском кресле.
Расположите у стены экран-фанеру с расчерченной схемой регулировки света фар. На схему нанесите три вертикальных полосы: осевая и две линии, соответствующие центрам лампочек ближнего света, симметричные осевой. Две горизонтальных полоски: первая соответствует середине фар (отсчет идет снизу), вторая должна быть проведена ниже на 75 мм — это центральное положение светового луча.
Поставьте корректор фаровых огней Калины на ноль и включите ближний свет.
Отрегулированными осветительные устройства на Калине будут, когда на нижней (второй) горизонтальной черте располагается верхняя линия световой полосы. По крайним вертикальным полоскам должны располагаться изломы границ светового пучка. Если реальное положение светового пятна не соответствует параметрам регулировки, открывайте капот, находите винты регулировки и проводите коррекцию (подтягивая или отдавая крепеж). На каждую фару по два винта. Один отвечает за горизонтальную плоскость. При помощи второго можно поднять или опустить световой луч.
Правильное расположение окна света корректируется отдельно для каждой фары, при этом вторая закрывается плотным текстилем.
Аналогичным образом происходит регулировка ПТФ на Ладе Калине
Граница потока света должна располагаться на полметра ниже уровня фар.Важно уделять внимание корректному расположению света фаровых огней на Калине, в том числе и ПТФ. При правильном расположении оптики водитель автоматически избегает аварийных ситуаций, возникающих в случаях плохой освещенности дороги ночью, при туманах, дождях и снегопадах или из-за ослепления встречного транспорта.Сам процесс регулировки на Калине не слишком долгий и нетребует особенных умений, большинство автолюбителей самостоятельно справятся с ним. Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию
Если вы не рискнете провести процедуру собственноручно, можно обратиться на любую СТО, где охотно помогут специалисты.Как отрегулировать фары на Ладе Калине своими рукамиСсылка на основную публикацию
Особенности конструкции
Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.
Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:
- поворотники – PY21W;
- ближний свет – H7/55 Вт;
- дальний свет – H1/60 Вт;
- противотуманки – H11/55 Вт;
- габариты – W5W.
В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.
Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.
Какие лампы ближнего света выбрать на Калину
Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.
- PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
- PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
- PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
- OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
- OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
- OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
- BOSCH H7-12-55 Pure Light цена лампы от 250 руб
- МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
- GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб
Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах
- PHILIPS H7-12-55 LONGLIFE ECO VISION
- OSRAM H7-12-55 Ultra Life
Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.
Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.
- OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
- PHILIPS H7-12-55 +130% X-TREME VISION 3700К
При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.
