Как поднять зарядку генератора ваз 2110, увеличить напряжение при помощи впайки диода

ГУ или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Реле-регулятор напряжения ВАЗ 2106 обеспечивает нормальное функционирование важных механизмов и приборов транспортного средства. От него, в частности, зависит адекватная работа системы зажигания автомобиля и его генератора, а также состояние АКБ.

Как повысить заряд генератора используя дополнительный диод

Как увеличить напряжение генератора Многие автомобилисты сталкивались с таким понятием, как низкое напряжение в сети. Виновником ситуации становился генератор, который выдавал недостаточное количество тока. Можно ли каким-нибудь способом увеличить напряжение, выдаваемое агрегатом? Как увеличить мощность генератора, не повредив цепь и общую систему.

Диод в схему

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Этот вариант увеличения напряжения, несмотря на простоту, дает самый надежный результат. Подходит идеально для отечественных, вазовских моделей авто.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

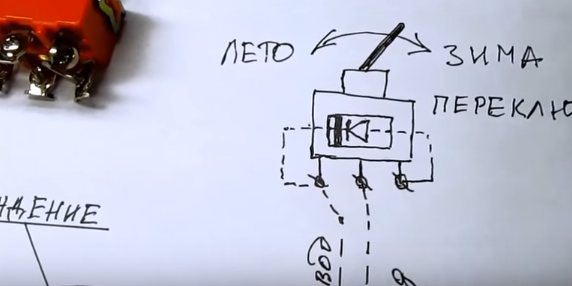

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.

Особенно критично падение вольтажа ниже стандартных значений для современных кальциевых АКБ. Дело в том, что низкая просадка убивает такие батареи, они портятся. Естественно, не рекомендован и повышенный показатель напряжения. Он должен быть не больше 14.6 вольт (подробнее об этом в таблице, в конце статьи).

Установка диода в цепь – это универсальное решение, дающее хороший результат. Однако следует помнить о некоторых важных моментах:

• Соблюдать полярность, подключая дополнительный диод. Если нарушить это правило, то зарядка на АКБ поступать не будет.
• Диод обязан быть подобран так, чтобы выдавать ток не менее 5 А.
• Желательно устанавливать диод вне генератора, так как он будет сильно греться.
• Более эффективными считаются кремниевые диоды. Они способны забирать напряжение в пределах 0.8-1.2. А вот германиевые диоды – не больше 0.7 вольт.

Разновидности реле-регуляторов

Существует два их типа, которые работают по единому принципу, увеличивая или понижая бортовое напряжение авто в зависимости от нагрузки.

1. Устройство, размещаемое непосредственно на корпусе генератора и совмещаемого с щеточным узлом.
2. Реле, устанавливаемое отдельно, в подкапотном пространстве. Через прибор идет провод от генератора на аккумуляторную батарею.

Первый тип реле-регулятора – только неразборный (электронные компоненты, расположенные внутри, заливаются эпоксидной смолой). Что касается второй разновидности, то ранее делали механические устройства, однако из-за надежности позже от них отказались, и сегодня можно встретить неразборный электронный вариант, где «внутренности» также залиты компаундом.

Если ваш аккумулятор не заряжается (или процесс идет очень плохо), либо наоборот, перегорают лампочки и выкипает электролит, необходимо сначала понять: действительно ли виноват регулятор напряжения. Сделать это можно двумя методами: непосредственно на машине или после демонтажа устройства. Каждый вариант стоит рассмотреть подробнее.

Функции ДМ

Если вспомнить курс физики еще со школьной программы, то мы сделаем вывод, что существует две разновидности электротока. Это постоянный и переменный. Чем они друг от друга отличаются?

Тут ничего сложного. Ключевым отличием является то, что переменный ток имеет заряженные частицы, которые движутся в разных направлениях. В случае же с постоянным током движение всегда осуществляется только в одном направлении.

Хочется заметить, что у переменного тока экономические характеристики заметно лучше. Они эффективнее справляются с передачей тока на достаточно большие расстояния. Проблема лишь в том, что на большинстве электроприборов транспортных средств предусматривается питание именно от постоянного тока. Чтобы автомобиль мог нормально функционировать, электрозависимое оборудование должно получить определенное количество постоянного тока. Сам генератор дать его не может, поскольку вырабатывает переменный вид тока.

Решить эту проблему позволяет наш сегодняшний герой. То есть диодный мост. Выглядит он как пара металлический электропроводящих пластин. На них располагаются диоды, выступающие в качестве полупроводников. Они установлены в определенной последовательности.

ДМ позволяет пропускать ток, но при этом мост задает одно направление. То есть происходит процесс выпрямления. Нюанс еще и в том, что мост задает движение только одном направлении. А именно от генератора на бортовую сеть.

Исправность ДМ не вечная. Периодически элемент генератора выходит из строя

И не важно, какой у вас автомобиль. Это может быть:

• ВАЗ 2107;
• ВАЗ 2114;
• Тойота Королла;
• Лада Приора;
• Ниссан Кашкай;
• Деу Матиз;
• ВАЗ 2110;
• Митсубиси Лансер;
• Форд Мондео;
• УАЗ Патриот;
• Хендай Солярис и пр.

Вне зависимости от автомобиля, можно и нужно проверить работоспособность устройства своими руками. Для этих целей актуально воспользоваться тестером.

Если не уверены в правильности своих действий, посмотрите наглядные видео. Не спешите делать виноватым во всем именно мост. Не разбирая и не выпаивая диоды, сначала убедитесь в его неисправности.

Способ №5. Выносной трехуровневый регулятор напряжения

Устанавливается вместо штатного. Состоит из щеточного узла и выносного реле, которое крепится в любом удобном месте под капотом (или даже в салоне). На регуляторе имеется трехпозиционный тумблер, переключая который, можно влиять на выдаваемое генератором напряжение. В результате его установки можно устанавливать напряжение бортовой сети 14,7 В, 14,2 В и 13,8 В. Средний режим считается нормальным, первый – для зимы, последний – для лета. Девайс очень даже годный, если не забывать своевременно переключать тумблер в подходящее положение. Стоит на момент написания статьи порядка 300-400 рублей.

Как проверить диодный мост на генераторе…

Немногие автолюбители разбираются в электрической части автомобиля и даже самая легкая поломка, ставит их в тупиковую ситуацию. А ведь бывает, что ремонт ерундовый и можно сделать самому, сэкономив таким образом не малые деньги на поездку в автосервис. В этой статье мы поговорим как простому автолюбителю сделать ремонт генератора, а именно о диодном мосте который там стоит. Генератор в авто необходим, без него машина долго не протянет, ведь он даёт энергию всей электрической системе автомобиля и еще при этом он заряжает аккумуляторную батарею. Переменным током всего этого не сделать, а наоборот мы только загубим свой авто, вот поэтому в генераторе и предусмотрен диодовый мост, который состоит из четырех или шести мощных диодов, которые делают из переменного – постоянный ток. Такой способ выпрямления называют двухполярным. Диоды крепятся на корпусе генератора.

Обычно диоды перегорают по самым распространенным, двум причинам, первое – это попадание в него влаги ( при мойке машины или езде по воде) и второе в зимнее время, когда приходиться “прикуривать” от другого авто, вот именно в этот момент, когда перепутываешь провода плюс с минусом.. Есть конечно и другие варианты, но эти, самые распространенные.

Помните, если сгорел диодный мост, то обязательно будут проблемы и с аккумулятором. Ведь они взаимосвязаны. Аккумулятор или совсем не будет заряжаться, или наоборот получит перезаряд, и соответственно – это приведет к вскипанию электролита. Если эту проблему не устранить сразу, то скорее всего вам придется еще и покупать новый аккумулятор. Вот поэтому вы должны хоть маломальски знать как с помощью обыкновенного тестера можно проверить диоды в генераторе.

Сам процесс проверки не составит больших знаний и труда, для этого нам понадобится тестер или если его нет , то простую переноску (контрольную лампу на 12 вольт). Рассмотрим и тот и другой способ проверки, я думаю хуже от этого не будет.

Итак первый способ с использованием лампы.

К минусу аккумулятора подключаем пластину диодного моста, (корпус) , пластина должна быть хорошо прижата к генератору( тоже к корпусу). Потом берем нашу переноску или лампу и подключаем один конец к плюсу аккумулятора, а вторым концом дотрагиваемся до клеммы выхода дополнительных диодов, а затем к болту положительного вывода и к точкам, где подключается статорная обмотка. При этом не в каком из прикосновений лампа не должна загораться, если это произойдет, значит диодный мост пробит. По месту подключения, можно определить, какой именно диод неисправен.

Теперь рассмотрим вариант , как проверить диодный мост на обрыв…

Для этого необходимо подключить минусовую пластину контрольной лампы 12 В с отрицательной клеммы на положительную. Потом берем свободный конец контрольной лампы и крепим его к минусу аккумулятора и далее проверяем в тех же точках, как проверяли выше, только теперь лампа должна гореть, если она не горит или горит тускло, значит – обрыв.

Теперь рассмотрим второй способ с помощью тестера (мультиметра)

Для этого нужно обязательно снять весь диодный мост с генератора, вытащить его и положить на стол. Проверять нужно каждый диод по отдельности. Берем тестер, ставим в режим “прозвона” – это когда замыкаешь оба щупа тестера и он звонит, если нет такой функции, то ставим тестер на 1 кОм. берем два щупа и подсоединяем к двум концам диода, потом меняем щупы местами. Если тестер показывает в одну сторону 400-800 Ом, а в другую ничего не показывает, значит диод исправен.

Если тестер ничего не показывает в обоих направлениях, значит диод оборван, если показывает малое сопротивление или одинаковое с обеих сторон, значит пробит. Если вы нашли такой диод, то незамедлительно поменяйте его. Я думаю, что паяльником вы умеете пользоваться. Если нет, то поверьте мне – это не сложнее, чем искать неисправный диод. Удачи….

Выпрямитель на основе диодного моста

Схема двухполупериодного выпрямителя на основе диодного моста, пригодная для сборки своими руками, изображена на рис. 3а. Выпрямлению подвергается напряжение, снимаемое со вторичной понижающей обмотки трансформатора Т. Для этого нужно подключить диодный мост к трансформатору.

Пульсирующее выпрямленное напряжение сглаживается электролитическим конденсатором С, имеющим достаточно большую емкость – обычно порядка нескольких тысяч мкФ. Резистор R играет роль нагрузки выпрямителя на холостом ходу. В таком режиме конденсатор С заряжается до амплитудного значения, которое в 1,4 (корень из двух) раза выше действующего значения напряжения, снимаемого со вторичной обмотки трансформатора.

С ростом нагрузки выходное напряжение уменьшается. Избавиться от этого недостатка можно, подключив к выходу выпрямителя простейший транзисторный стабилизатор. На принципиальных схемах изображение диодного моста часто упрощают. На рис. 3б показано, как еще может быть изображен соответствующий фрагмент на рис. 3а.

Следует заметить, что, хотя прямое сопротивление диодов невелико, тем не менее, оно отлично от нуля. По этой причине они нагреваются в соответствии с законом Джоуля-Ленца тем сильнее, чем больше величина тока, протекающего по цепи. Для предотвращения перегрева мощные диоды часто устанавливаются на теплоотводах (радиаторах).

Простейшим преобразователем переменного тока в постоянный является диодный мост. Им называется такой элемент электрической цепи, который состоит из нескольких диодов, соединённых друг с другом по специальной схеме. Придуманный ещё в 1895 году такой способ включения до сих пор успешно применяется в электроцепях. Практически ни один блок питания не обходится без его использования, ведь фактически все электронные схемы запитываются от источников постоянного тока.

Проверка диодного моста при помощи лампочки

Естественно мультиметр имеется не у каждого автовладельца и поэтому нужно знать, как проверить генератор транспортного средства подручными средствами? Для этого нужно два куска электрического провода и автомобильная лампа. Сама проверка подразумевает следующие несложные действия:

1. Снимается защитный кожух генератора и на минусовую клемму аккумуляторной батареи подключается пластина диодного моста.
2. Провод от одного конца лампочки подключается к плюсу аккумуляторной батареи, а вторым нужно поочерёдно прикасаться к клеммам оставшихся диодов и к местам подключения обмотки стартера.
3. Если на любом выводе диода лампа загорается, значит, этот элемент вышел из строя и его нужно поменять.

В некоторых случаях может потребоваться проверка диодного моста на обрыв, для чего нужно провести следующие манипуляции:

1. Провод от минусового контакта лампочки подсоединяется к минусу аккумуляторной батареи и в аналогичной последовательности с проверкой на пробой диодов, проводится их тестирование. Единственное что в такой ситуации лампочка должна постоянно гореть.
2. Если в процессе проверки на любой из клемм диодов лампочка не загорелась или её свет очень тусклый, то произошёл обрыв детали и её придётся поменять.

Выявить, почему возникают неисправности в диодном мосту генератора можно самостоятельно в условиях гаража. При этом потребуется обычный тестер, который есть практически у каждого автолюбителя или автомобильная лампочка с двумя проводами.

Зарядка АКБ при работе двигателя на холостом ходу

Несмотря на то, что строение автомобиля и принцип работы тех или иных агрегатов детально изучают в автошколе, многие водители интересуются вопросами, на которые может быть только утвердительный ответ. Один из таких вопросов — заряжается ли аккумулятор при работе двигателя на холостом ходу? Ответ будет однозначным — заряжается. Однако, если немного углубиться в техническую сторону вопроса, можно обнаружить массу особенностей.

Холостые обороты и принцип работы генератора

Холостые обороты — так называют специальный режим работы двигателя, во время которого коленчатый вал и все связанные с ним компоненты работают, но момент движения на колеса не передается. То есть автомобиль находится в неподвижном состоянии. Холостой ход необходим для прогрева двигателя и всех остальных систем. Кроме того, его можно использовать и для подзарядки аккумуляторной батареи, которая тратит много энергии на запуск двигателя.

На нашем портале vodi.su мы уделяли много вниманию элементам электрооборудования автомобиля, в том числе генератору и аккумулятору, поэтому не будем лишний раз останавливаться на их описании. Основные задачи аккумулятора скрыты в его названии — аккумуляция (накопление) электрического заряда и обеспечение работы некоторых из потребителей, когда машина стоит — противоугонная сигнализация, электронный блок управления, подогрев сидений или заднего стекла и так далее.

Основные задачи, которые выполняет генератор:

• преобразование энергии вращения коленвала в электричество;
• зарядка автомобильного аккумулятора во время холостого хода или движения транспортного средства;
• питание потребителей — система зажигания, прикуриватель, системы диагностики, ЭБУ и пр.

Электроэнергия в генераторе вырабатывается вне зависимости от того, движется авто или стоит на месте. Конструктивно шкив генератора связан ременной передачей с коленчатым валом. Соответственно, как только коленчатый вал начинает крутиться, момент движения через ремень передается на якорь генератора и происходит выработка электрической энергии.

Зарядка аккумулятора на холостых ходах

Благодаря регулятору напряжения, напряжение на клеммах генератора поддерживается на постоянном уровне, который указан в инструкции к прибору и на этикетке. Как правило, это 14 Вольт. Если же генератор находится в неисправном состоянии и выходит из строя регулятор напряжения, выдаваемое генератором напряжение может значительно изменяться — понижаться или повышаться. Если оно слишком низкое, АКБ не сможет зарядиться. Если же превысит допустимый предел, то электролит начнет закипать даже на холостых оборотах. Также есть высокий риск выхода из строя предохранителей, сложной электроники и всех подключенных к автомобильной цепи потребителей.

Помимо напряжения, выдаваемого генератором, значение имеет сила тока. А она напрямую зависит от скорости вращения коленчатого вала. Для той или иной модели пиковый ток выдается на максимальной скорости вращения — 2500-5000 оборотов в минуту. Скорость же вращения коленчатого вала на холостых ходах составляет от 800 до 2000 об/мин. Соответственно, сила тока будет ниже на 25-50 процентов.

Отсюда приходим к выводу, если ваша задача — подзарядить аккумуляторную батарею на холостом ходу, необходимо выключить ненужные в данный момент потребители электричества, чтобы зарядка происходила быстрее. Для каждой модели генератора существуют детально разработанные таблицы с таким параметром, как тонкоскоростная характеристика автомобильного генератора (ТСХ). ТСХ снимается на специальных стендах и по статистике сила тока в амперах на холостых ходах для большинства моделей составляет 50% от номинальной величины на пиковых нагрузках. Этого значения должно быть вполне достаточно для обеспечения работы жизненно важных систем автомобиля и пополнения заряда АКБ.

Выводы

Из всего выше перечисленного приходим к выводу, что даже на холостых ходах аккумулятор заряжается. Однако, это возможно при условии, что все элементы электрической сети работают нормально, нет утечки тока, аккумуляторная батарея и генератор находятся в исправном состоянии. Кроме того, в идеале система построена таким образом, чтобы часть тока от генератора шла на АКБ для компенсации затраченных на пусковой ток ампер.

Как только АКБ заряжается до нужного уровня, срабатывает реле-регулятора, которое отключает подачу тока на стартерную батарею. Если же по каким-то причинам зарядки не происходит, АКБ начинает быстро разряжаться или, наоборот, электролит выкипает, необходимо диагностировать всю систему на исправность компонентов, на наличие короткого замыкания в обмотках или утечек тока.

(1 оценок, среднее: 5,00 из 5)

Проверка зарядки

Осуществляется диагностика различными методами. Основные из них: визуальная проверка, компьютерная диагностика и тестирование с помощью физизмерений.

Визуальный осмотр гена и аккумулятора заботливый владелец обязан проводить хотя бы раз в 7 дней.

Кроме того, в летнее время нужно проводить контролирование ступеней электролита АКБ. Это делается через предусмотренное окошечко батареи либо на просвет.

Электролит может выкипать из аккумулятора не только из-за сильной жары, но и по причине перезаряда. Т.е, ген бывает неисправен, выдает больше тока, чем необходимо. Очевидно, что итог такой ситуации ни к чему хорошему не приведет – увеличится концентрация кислоты, пластины разъедаются, ток еще больше увеличивается.

Определить выкипание электролита от неисправного гена несложно. Такой процесс априори приведет к уничтожению АКБ. На корпусе батареи будут заметен чужеродный налет, преобразование слоя краски и т.д. На аккумуляторах с контрольным окошечком индикатор будет светиться не зеленым, а красным светом.

Видео: как проверить аккумулятор и всю электроцепь автомобиля Рено

Умная машина даст более точные данные. Именно она позволит увидеть полную картину работы гена и блока управления зарядом. Однако, как и говорилось выше, не все модели автомобилей дают такую возможность проверки. Но на бюджетных моделях авто проверку удастся осуществить и с помощью обычного мультиметра.

Не только мультиметр, а также и другие диагностические приборы дадут возможность осуществить проверку. Это нагрузочная вилка, ареометр и т.д.

Ареометр предназначен для замера плотности электролита. Как известно, нормальная плотность должна быть равна 1,23-1,28 г/см.куб. Чем ниже температура, тем выше должна быть плотность батареи.

Нагрузочная вилка помогает определить «подгулявшую» банку аккумулятора.

Таким образом, диагностика сводится к следующему:

1. Ген неисправен, идет перезарядка аккумулятора – либо неисправен регулятор, либо мост, либо коротит обмотка.
2. Потеряна емкость батареи, что вызвано старением, выкипанием электролита и т.д.

Проверить зарядку генератора можно также обычным тестером. Главное – своевременно проводить диагностику, осуществлять периодический осмотр, испытывать зарядку АКБ.

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

Аккумулятор и генератор являются двумя источниками электроэнергии. Аккумулятор используется для запуска двигателя и для подпитки систем автомобиля, если генератор не справляется с нагрузкой. Роль генератора заключается в обеспечении питанием потребителей тока в бортовой сети при работающем двигателе и подзарядка аккумулятора. Вот эта последняя его функция и будет нас интересовать. При эксплуатации не редкость ситуации, когда аккумулятор не заряжается во время поездки или получает недостаточный заряд. Давайте разберёмся с причинами этого.

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Диод в схему

Установка диода с тумблером – самый простой способ увеличить напряжение. Тут не нужно заморачиваться, искать много информации в книжках и т.п. Все максимально доступно, никаких особых сложностей.

Целью данного способа увеличения напряжения в бортовой сети автомобиля является обман регулятора, который находится внутри генератора. Как известно, на старых отечественных моделях авто (копейка, Ваз 2105 и т.д.) просадка напряжения порой доходит до критичных значений – бывает, и до 12.5 вольт опускается. Аккумулятор, понятно, заряжаться при таком напряжении не будет.

Регулятор напряжения – это те же щетки, таблетка, шоколадка – названий много, но это один и тот же элемент, который отвечает за регулирование напряжение в генераторе. На наших отечественных автомобилях, преимущественно старого года выпуска, таблетки стоят плохого качества. Они плохо регулируют вольтаж, и как было сказано выше, порой значение тока просаживается ниже плинтуса.

Итак, что нужно сделать – вставить дополнительный диод в цепь. Этим мы добьемся следующего: насколько на диоде будет понижено напряжение, настолько регулятор будет повышать общий ток в цепи.

Интегрировать диод можно несколькими способами. Один из лучших – дистанционно. Берется простой тумблер, устанавливается где-нибудь в удобном месте.

Очевидно, что тумблер следует провести через провод на генератор. Вставить диод можно в прорезь моста генератора, в том месте, где проходит проводок с обмотки возбуждения на регулятор. Т.е, диод просто врезаем в проводок между мостом и регулятором.

К диоду выводим отдельно тумблер через два провода, как показано на фото ниже.

Когда напряжения в бортовой сети достаточно, например, в летнее время, диод просто установлен, не задействован. Если тока мало, достаточно включить тумблер, активировав диод. Таким способом, мы обманываем регулятор.

Диоды можно использовать следующие.

Подойдут также их аналоги, например, импортные. Они намного компактнее, изготовлены из пластмассы (корпус). Отечественные – металлические.

С помощью диода можно обеспечить падение напряжения в 0.9 или 1.2 вольт. Таким образом, если просадка получается до 13-13.6, то примерно 1 вольт будет регулятором добавляться. Для зимних нагрузок это нормально. Стандартная просадка регулятора должна быть до 13.8 вольт, не ниже. При таком значении аккумулятор может еще заряжаться, но если вольтаж будет меньше – уже нет.
