Принцип работы интеркулера: как снять, промыть и установить своими руками

Каким брендам можно доверять

Если вы не гонщик-профессионал, можно покупать интеркулер от крупного концерна. Профессионалы обычно размещают личные заказы, над которыми работают лучшие специалисты. Для езды по городу подойдут изделия следующих производителей: Valeo (Франция), Behr и Hella (Германия), Nissen (Дания).

Дешевле обойдутся следующие: Thermotec (Польша), Klokkerholm и JP Group(Дания).

Относительно недорогие варианты предлагают следующие производители: NRF (Нидерланды), Ava Quality Cooling (Германия), Magneti Marelli (Италия). Они не позволят «выжать» 100% мощности, но и подавляющее большинство автовладельцев гонщиками не являются.

1 Интеркулер: назначение и преимущества

Как бы это ни было странно, но далеко не все владельцы современных машин с турбированным движком, достаточно осведомлены и разбираются в приборах и деталях, находящих под капотом их автомобиля. Про наличие там интеркулера, вообще говорить не приходится. Именно поэтому в статье, сначала стоит разобрать, что же это за прибор и с чем его едят.

Интеркулер, или как его еще дословно переводят с английского – промежуточный охладитель, представляет собой радиатор или теплообменник, основным назначением которого является охлаждение перегретого воздуха, поступающего от турбокомпрессора. Температура этого самого воздуха, как правило, достигает 200 ˚С. Такому перегреву способствуют температура самого компрессора и термодинамический эффект от сжатия воздуха. Из школьного курса физики многие запомнили, что нагревание воздуха сулит уменьшение его плотности, а в случае с турбонаддувом из-за этого будет существенно снижаться и его давление.

Как утверждают специалисты, интеркулер способен снизить температуру воздуха до 50 ˚С, что обеспечит значительно более хорошее наполнение цилиндров двигателя, а соответственно и увеличит его мощность, повысит экономичность и снизит уровень вредных выбросов. Совсем не странно, что использование интеркулера при исправности всех систем гарантирует увеличение мощности движка на 20 %.

Что интересно, охлаждая воздух, интеркулер создает для него препятствие, а это также влияет на давление наддува. Но несмотря на это, прибор предоставляет значительно больше преимуществ, ввиду чего его использование можно назвать компромиссом для достижения требуемого эффекта.

2 Типы интеркулеров и их особенности

Различают всего два вида охладителей по принципу их работы – воздушный и водный интеркулеры. Воздушный охладитель имеет более простую конструкцию и принцип работы, поэтому и получил намного большее распространение. Воздушный вариант представляет собой охладитель – радиатор, который состоит из труб, меняющих направление по длине прибора и находящихся между ними металлических пластин. Устанавливается между турбокомпрессором и коллектором.

За счет изменения направления трубочек, увеличивается площадь теплообменника, а соответственно улучшается процесс охлаждения. Однако каждый изгиб трубки теплообменника создает препятствие для воздуха, что негативно сказывается на давлении наддува. Металлические пластины, как и в радиаторе, используются для увеличения площади теплообменника. Из-за высоких показателей теплопроводности в качестве материала для изготовления интеркулера чаще всего используется алюминий.

Что касается интеркулера с водяным принципом охлаждения, то он имеет ряд конструктивных особенностей, отличающих его от воздушного аналога. Прежде всего это компактность. Благодаря своим размерам, прибор может быть установлен в любом свободном месте под капотом. Опять же, возвращаясь к школьному курсу физики, вспомним, что вода, а именно она является охлаждающей жидкостью, является отличным теплопроводником, а поэтому отводить тепло она будет существенно лучше, намного продуктивнее увеличивая тем самым мощность двигателя.

Но не все так гладко, многих удивит сложная конструкция интеркулера, которая, по сути, представляет двухконтурную охладительную систему, включая в себя помимо самого прибора водяной насос, воздушный радиатор, систему труб и блок управления. Именно из-за такой сложной конструкции водяной охладитель используется в исключительных случаях, когда воздушная система неприемлема для установки.

Чистка интеркулера своими руками

Предположим, вы уже разобрались, почему масло в интеркулере появилось столь внезапно, и устранили причину попадания смазочного материала в промежуточный охладитель. Однако вам предстоит ещё выполнить очистку самого интеркулера. Если не сделать этого, масло будет смешиваться с проходящим через радиатор воздухом и попадать в топливную смесь, ухудшая параметры её горения.

Кроме того, существенно снизится эффективность охлаждения воздуха в интеркулере, что приведёт к лишению автомобиля преимуществ, получаемых от его установки. В самом неприятном случае масло может загореться, что обычно происходит в результате перегрева мотора при длительной работе в предельных режимах.

Необходимо провести комплексную очистку этого приспособления — чтобы сделать это, его придётся демонтировать. Большинство интеркулеров, работающих по принципу «воздух-воздух» снять можно максимально просто — для этого достаточно открутить несколько болтов и разжать хомуты, а вот с жидкостными моделями могут возникнуть сложности.

Чтобы узнать, чем промыть интеркулер от масла, внимательно изучите инструкцию по эксплуатации транспортного средства — обычно производитель предоставляет перечень допустимых средств.

Если указания на них отсутствуют, приобрести их не удаётся или они обходятся слишком дорого, можно обратить внимание на универсальную автомобильную химию. В частности, хорошие результаты даёт применение средства Profoam 2000

В сети можно часто встретить рекомендации относительно применения бензина, керосина, Уайт-спирита и прочих веществ, однако применять их без консультации со специалистом нельзя.

Некоторые интеркулеры содержат материалы, которые легко повреждаются растворителями или горючим — соответственно, использование таких средств приведёт к необратимому повреждению детали силового агрегата. Идеальным вариантом является использование услуг сервисного центра, хотя это потребует от вас немалых расходов.

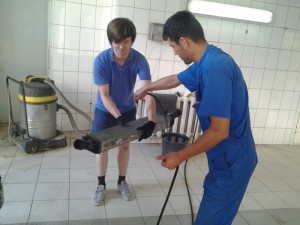

После того как вы промыли интеркулер согласно инструкции, указанной на ёмкости с очистительным средством, смойте остатки автомобильной химии водой. Будьте внимательны — наливать её следует только под малым давлением, так как соты радиатора могут достаточно легко повреждаться большим напором.

Повторяйте цикл очистки до тех пор, пока из интеркулера не начнёт выходить чистая вода — обычно для этого требуется 5–6 промывок. В конце можете продуть устройство тёплым воздухом под небольшим давлением — но помните, что высокая температура и увеличенный напор могут повредить интеркулер.

Когда всё будет завершено, и вы полностью устраните лишнюю воду, приспособление стоит также очистить от внешних загрязнений и установить на автомобильный двигатель.

ОЧИСТКА

Выявить первичный источник проблемы появления масла в интеркулере и устранить неисправность – это только часть решения задачи. Вам обязательно нужно будет осуществить глубокую чистку самого интеркулера.

Необходимо, чтобы масло не смешивалось с воздухом, который движется по радиатору и не вредило качеству топлива. В противном случае устройство не сможет достойно справляться с возложенными на него функциями, и плюсы от его монтажа буду утеряны.

Для очистки детали можно обратиться в сервисный центр, но это довольно затратная процедура.

Алгоритм самостоятельной очистки интеркулера следующий:

1. Снять деталь.
2. Очистить от загрязнений внутри.
3. Очистить от масла.
4. Высушить.
5. Вернуть в исходное положение.

Весь цикл может занять у вас от двух до трех часов.

Устройство воздушного типа демонтируется просто: нужно извлечь болты, с помощью которых оно закреплено, и разжать хомуты. После этого можно снимать интеркулер. Снятие жидкостных деталей требует больше трудозатрат и нуждается в дополнительных инструментах.

Средство для очистки устройства лучше выбирать согласно инструкции по эксплуатации автомобиля

Такие препараты, как бензин, керосин и уайт-спирит для чистки интеркулера следует применять с осторожностью и только, проконсультировавшись с профессионалами

Дело в том, эти средства могут испортить деталь, поэтому используя их для промывки, вы действуете на свой страх и риск. Однако на профильных форумах есть много информации, подтверждающей применение этих препаратов с положительным результатом и без вреда для охладителя.

Интеркулер с сильными загрязнениями следует очищать в четыре этапа:

1. Сначала удаляем наросты и камни механическим путем, распрямляем деформированные участки.
2. С помощью автомобильной химии чистим от загрязнений. Используем, например, универсальное средство Profoam 2000. Оно хорошо справляется с жиром и прилипшей грязью. Его достаточно распылить на участке, требующем обработки, и смыть через 30 секунд. Работать с Profoam 2000 следует в перчатках.
3. Промываем охладитель от масла средствами для очистки карбюратора, двигателя или радиатора в соответствии с инструкцией для выбранного препарата.
4. Смываем остатки химических очистителей водой.

Для полной очистки детали может потребоваться от пяти до шести промывок.

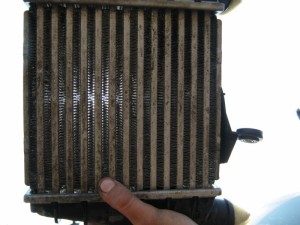

Если обнаруживается, что на сотах охладителя присутствует большое количество масла, которое не отмывается с помощью универсальной автомобильной химии, то может понадобиться добавить еще один промежуточный этап очистки.

Необходимо залить соты детали керосином, бензином или уайт-спиритом и оставить так на время, пока масло не размокнет. Для этого закрывают нижние отверстия устройства и через верхнее наполняют его очищающей жидкостью, пока ее уровень полностью не покроет соты.

Сигналом к завершению цикла промывки служит чистая вода, выходящая из охладителя. Также в чистом интеркулере сквозь пластины должен хорошо проходить свет (не меньше, чем на 80%).

На последнем этапе можно применить продувание детали теплым воздухом под малым давлением. Следите за тем, чтобы высокая температура и повышенный напор не испортили устройство.

Интеркулер дизельного двигателя нуждается в регулярной профилактической чистке, даже если масла в нем нет. В процессе использования в нем скапливается пыль и различные отложения, которые нарушают теплообмен и снижают эффективность охлаждения воздуха, что влечет за собой потерю мощности двигателя.

О ВАЖНОСТИ СВОЕВРЕМЕННОЙ ДИАГНОСТИКИ

Обратите внимание на то, что приступать к устранению проблемы появления масла в интеркулере дизельного двигателя, следует сразу же после того, как вы ее обнаружили. Затягивание ситуации ведет к тому, что накопившееся масло будет трудно удалить универсальными средствами, и придется пользоваться дорогостоящими химическими препаратами

Также нарушения в работе дизельного двигателя, которые становятся следствием появления масла в охладителе, будут со временем усугубляться, и вам придется приложить немалые усилия, чтобы вернуть двигательную систему к нормальному функционированию.

Если вам не удалось собственными силами найти и устранить неисправность, обратитесь к специалистам автосервиса. Для диагностики некоторых поломок без профессионального оборудования и знаний мастера не обойтись.

3 Почему чистка интеркулера увеличит мощность двигателя?

Понятное дело, что интеркулер, как и любой автомобильный узел поддается загрязнению, особенно в отечественных условиях эксплуатации. В наших краях этому способствует много факторов начиная от езды по бездорожью и заканчивая зимней активизацией мероприятий по посыпанию дорог песочно-шлаковыми смесями и солью, которые просто губительны для алюминия, из чего изготовлен интеркулер. Вся беда в том, что чаще всего, охладитель устанавливается спереди основного радиатора, а поэтому вся грязь и прочие элементы, вылетающие из-под колес впередиидущего транспортного средства, принимает на себя именно интеркулер.

Если охладитель забит грязью – это одно дело, но когда туда попадают соли, владелец автомобиля и заметить не успеет, как пластины прибора обрастут результатами реакции соли и алюминия. По мере загрязнения охладитель будет скапливать в себе еще и масло, что «скрепит» грязь, соли, шлак и песок между собой в «непробиваемую массу», которая попросту сведет все потуги теплообменника на нет.

Как это происходит. Коэффициент теплоотдачи охладителя напрямую зависит от многих факторов, в том числе даже от шероховатости стенок алюминиевых пластин и их чистоты. Та самая масса грязи, песка и солей, скрепленная маслом, создает препятствие на пути воздуха действуя как изоляционное покрытие и тем самым уменьшая результаты теплообмена. Как уже говорилось выше, плохой теплообмен – меньше продуктивность. Именно поэтому чистка интеркулера от грязи и прочих отложений в любом случае даст положительный эффект на показателе мощности.

5 Как провести прочистку интеркулера?

Условно сие мероприятие можно разделить на несколько логичных этапов.

Первое, что нужно сделать, – это добраться до самого охладителя. В зависимости от модели автомобиля и места под капотом, где он установлен, может понадобиться и разбор бампера с передней панелью, а возможно будет достаточно просто снять защиту с арки. Нужно понимать, что избрав путь наружной очистки, вы избежите хлопотных работ по снятию прибора, однако и промыть теплопроводник получится на порядок хуже.

Чтобы промыть прибор снаружи, достаточно будет шланга с небольшим напором воды, мягкой щетки и средства против грязи. Еще раз напомним, что водяной напор под большим давлением крайне неблагоприятно может повлиять на пластины радиатора.

Что касается внутренней чистки, то процесс снятия сильных проблем не вызывает, прибор, как правило, прикрепляется двумя болтами

После извлечения вожделенного интеркулера из-под капота важно правильно оценить масштабы требуемых работ. При самом сильном загрязнении (особо его заметно с тыльной стороны) специалисты советуют проводить чистку в 3 этапа:

1. Механическая чистка. Удаление насекомых, камней, наростов, выпрямление деформированных пластин при помощи подручных средств.
2. Очистка от грязи и других отложений при помощи химических средств. К примеру, Profoam 2000.
3. Внутренняя чистка. Чтобы почистить прибор внутри от масла, используются средства для прочистки карбюратора, двигателя,  радиатора либо же обычный керосин или бензин, Уайт-спирит или ацетон.

После того как интеркулер будет очищен от грязи и масла, сквозь радиаторные пластины должен проходить свет не менее чем на 80 %. Проведя все процедуры, перед установкой охладителя обратно под капот его следует высушить. Для этого можно задействовать компрессор.

По словам механиков, для того чтобы снять прибор, промыть его и поставить обратно, должно хватить 2–3 часов.

В итоге вернув прибор на свое место, вы, несомненно, почувствуете положительные изменения в динамике разгона автомобиля, его резвости, легкости и мощности.

Ни гвоздя ни жезла, друзья.

Для чего нужен интеркулер

Охладитель представляет собой своеобразный радиатор. Задачей устройства является охлаждение сжатого воздуха перед подачей в цилиндры ДВС. Охлаждение позволяет поместить большее количество воздуха в цилиндр, в результате чего удается сжечь больше горючего. Мощность двигателя при подаче холодного воздуха под давлением оказывается намного выше. Местом установки интеркулера закономерно выступает участок после турбины. Использование охладителя на дизеле позволило добиться прироста мощности, снизить токсичность отработавших газов, получить полное сгорание топливно-воздушной смеси, уменьшить расход топлива. Дизельный мотор с турбонаддувом стал более оборотистым, возросла моментная характеристика «на низах» и КПД двигателя, максимальная скорость дизелей стала выше.

Установка интеркулера на дизельный мотор обусловлена тем, что двигатели данного типа крайне требовательны к температуре рабочей смеси по сравнению с бензиновыми ДВС. Охладитель способен снизить температуру наддувочного воздуха до 55-70 градусов Цельсия.

Охлаждение воздуха в системе может происходить по следующим схемам:

• воздушное охлаждение;
• жидкостное охлаждение;
• комбинированная схема;

1. В первом случае воздух нагнетается турбокомпрессором и далее проходит по сотам интеркулера, отдавая избытки тепла в атмосферу. Данная схема напоминает работу радиатора системы охлаждения двигателя.
2. Охлаждение по второй схеме предполагает прохождение воздуха через устройство, заполненное жидкостью для охлаждения. Подобное решение сложнее конструктивно и дороже, так как требует установки дополнительного насоса для прокачки жидкости, а также отдельных электронных блоков управления.
3. Комбинированное охлаждение используется в конструкции турбонаддува на высокофорсированных гоночных автомобилях. Схема охлаждения надувочного воздуха в таких машинах включает в себя сразу несколько интеркулеров, одни из которых работают по принципу воздушного охлаждения, а другие представляют собой варианты жидкостных радиаторов. Охладители в комбинированных схемах задействуются последовательно.

Охлаждение по принципу воздух-воздух менее эффективно сравнительно со схемами воздух-вода и комбинированными решениями. При этом главным преимуществом воздушного радиатора является простота и доступность данного решения, что и обусловило повсеместную установку интеркулеров подобного типа на серийные дизельные и бензиновые автомобили.

4 Средства, инструменты и способы прочистки

Способов прочистки/промывки интеркулера существует ровно столько, сколько может предложить ваша фантазия в этом деле. Но есть особенности, которые следует учитывать при проведении этого мероприятия. Так, многие автовладельцы не рискуют осуществлять промывку интеркулера при помощи станции Kärcher, сильный напор может повредить или погнуть алюминиевые пластины охладителя. Многие довольно скрупулезно относятся к выбору средства для прочистки, однако, как показывает практика, результат не всегда зависит от этого.

Существует два варианта, как можно почистить интеркулер – внутри и снаружи. Внутренняя промывка охладителя предполагает его снятие, наружная промывка – соответственно без снятия. И в том и в другом случае для того, чтобы промыть теплопроводник, автолюбители используют разнообразные очистители для двигателя, для радиатора, различные моющие средства, керосин, бензин – в общем все то, что когда-либо на практике помогало избавиться от внушительных загрязнений.

Конструктивное различие этих способов заключается в том, что снимая охладитель, есть возможность промыть его более тщательно, поскольку тыльная часть радиатора, в отличие от передней, всегда загрязнена намного сильнее

Поэтому перед тем как решится на промывку, важно хотя бы интуитивно, опираясь на пробег и условия эксплуатации, определить степень загрязнения

Еще один важный момент – наличие в теплоотводнике масла, что уже упоминалось ранее

Убедившись в его наличии, важно понимать, что для его удаления могут понадобиться кардинально другие средства. Практика показывает, что в случае наличия масла, промывка проводится в 2 этапа – промывка интеркулера от грязи и других отложений, а потом только от масла

Обычно для борьбы с маслом отлично подходит керосин или бензин.

Что предпринять при наличии масла в интеркулере

При обнаружении смазки на поверхности или внутри радиатора, нужно диагностировать причину её появления. Что для этого понадобится:

• проверить функционирование вентиляции поддона;
• заменить фильтра;
• осмотреть сальники.

После выполнения этих мер промываем интеркулер. Для этого потребуется:

• снять интеркулер с силовой установки, воспользовавшись рекомендациями из инструкции по обслуживанию автомобиля;
• очистить от масла и грязи радиатор снаружи;
• вопрос, чем промыть интеркулер, легко решаем, для этого используются бензин, керосин, ацетон в равных пропорциях. Эта смесь заливается внутрь радиатора на 12 часов;
• для последующей очистки интеркулера от остатков промывочной смеси подойдёт моющее средство для посуды, смешанное с горячей водой;
• промывка интеркулера завершается чистой подогретой водой.

Оперативное обнаружение масла в интеркулере позволит своевременно устранить неисправности двигателя, не допуская ухудшения его рабочих параметров. На всех этапах промывки радиатора следует использовать средства индивидуальной защиты и не допускать контакта моющих средств с открытыми участками тела.

Устройство интеркулера и эффективность его использования

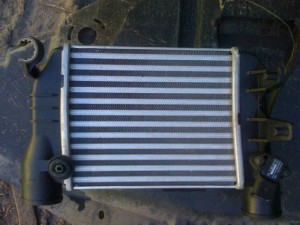

Снаружи интеркулер напоминает радиатор с большим количеством ходов, трубок, пластин и прочих элементов, предназначенных для рассеивания тепла. Патрубки имеют максимальную длину для лучшего охлаждения и выполнены без загибов, чтобы избежать потери давления.

Для повышения эффективности отвода тепла к патрубкам приварены дополнительные внешние пластины. Используемый при этом материал обычно медь и алюминий – эти металлы имеют хорошую теплоотдачу.

Работа интеркулера очень эффективна, так при понижении температуры воздуха на 10 градусов, мощность двигателя повышается ориентировочно на 3 %. Воздушный вид интеркулеров способен охладить воздух на 50 градусов, что даёт прибавку к мощности мотора в 15 %. Значительно производительнее водные виды систем, понижающие температуру до 70 градусов. Это повышает эффективность работы двигателя на 21 %.

Наряду с положительными сторонами от использования интеркулера, существуют и недостатки:

• снижение давления воздуха. Из-за трения внутри системы рабочее тело теряет часть энергии;
• дополнительная масса, которая доходит до 20 кг;
• в водных системах требуется дополнительная охлаждающая жидкость. Её утечка снижает эффективность устройства в несколько раз.

Однако если интеркулер демонтировать, то система подачи воздуха, рассчитанная на работу с ним, будет не так эффективна.

Как выжать максимум из интеркулера

Предположим, у производителя уже на руках есть готовое изделие: прочное, стойкое к перепадам температур и давлений, достаточно компактное. Мы еще затронем критерии, по которым определяется возможность установки выбираемого интеркулера на конкретную модель авто. А пока решим, как же максимизировать пользу от этого элемента.

1. Любители тюнингованных авто зачастую дорабатывают воздухозаборники. Делается это для достижения равномерного распределения воздуха, поступающего на радиатор. Он не должен огибать радиатор, не должен идти под углом (хотя бывают исключения);
2. Использование жидкости. Здесь есть два варианта: поливание водой интеркулера воздух/воздух или полностью жидкостный интеркулер. Первое используется, к примеру, в Subaru Impreza WRX STI. Второе решение не слишком надежное и требует доработки системы охлаждения авто, но отличается просто невероятным КПД;
3. Установка сразу нескольких интеркулеров. Отличное решение для V-образных двигателей – простое, надежное, относительно доступное.

Запчасти на subaru impreza

Натяжитель ремня ГРМ

Как видите, анекдотичное выражение «под большие турбины нужны большие, взрослые кулера» не всегда связано с реальностью.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

• Проверить масляный фильтр
• Проверить воздушный фильтр и состояние воздухопроводов
• Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
• Проверить состояние сальников турбины
• Проверить состояния маслопроводов
• Проверить уровень моторного масла в двигателе
• Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.
