Сигнализация starline a61 с автозапуском (схема подключения и инструкция по эксплуатации)

Способы прошивки

Полезно знать

Независимо от способа прошивки, прежде чем прописать новый коммуникатор и пользоваться им, автовладелец должен установить в устройство рабочую батарейку.

Элемент питания вставляется в отсек, спрятанный за задней защитной крышкой брелока. При установке батарейки необходимо учитывать полярность.

Соответствие кнопок на коммуникаторах Старлайн

Таблица: соответствие способов программирования для разных моделей Старлайн

Вариант 1

Чтобы перепрограммировать устройство этим методом, выполняются следующие действия:

1. На первом этапе производится отключение режима защиты. Выключать охрану можно с помощью коммуникатора или сервисной кнопки.
2. Клавиша входа в аварийный режим обслуживания для записи нажимается семь раз. При каждом последующем «клике» должен срабатывать светодиодный индикатор.
3. Производится включение зажигания, для этого ключ переводится из положения «Lock» в «ACC». Сирена должна воспроизвести семь звуковых сигналов.
4. На прописываемом коммуникаторе одновременно нажимаются первая и вторая клавиши (с закрытым и открытым замками). Если требуется перепрошить брелок для моделей В61, В91 или A91, то для этого используются элементы управления 2 и 3.
5. Если привязка выполнена успешно, то сработает один сигнал сирены. В случае, когда прописывается несколько брелоков, программирование следующего выполняется сразу. В подтверждение сработает сирена. Если привязка не была произведена, то внешние осветительные приборы моргнут пять раз.
6. После завершения процедуры программирования производится отключение системы зажигания.

Вариант 2

Инструкция по реализации второго способа привязки:

1. Производится отключение режима охраны. В автомобиле включается зажигание.
2. Кнопка входа в сервисный режим обслуживания нажимается и удерживается на протяжении шести секунд. О входе в меню программирования сообщат четыре звуковых импульса сирены.
3. На коммуникаторе одновременно нажимаются первая и вторая клавиши. Это приведет ко внесению кода брелока в память микропроцессора.
4. При успешной привязке сирена сработает один раз. При необходимости запрограммировать запасной пульт процедура выполняется сразу после добавления основного устройства. Единственное отличие состоит в том, что на дополнительном коммуникаторе одновременно нажимаются третья и четвертая кнопки. При добавлении каждого нового пульта в память блока управления будет срабатывать сирена.
5. Если в ходе процесса произойдет сбой, то системы выйдет из меню привязки. Об этом сообщат пять морганий внешних световых приборов.
6. После программирования выполняется отключение системы зажигания.

Видео о привязке пультов

Канал «ДимАСС» в своем ролике рассказал о программировании брелка Старлайн.

1. Выключается режим защиты транспортного средства. Пользователь должен три раза включить и отключить зажигание. В результате последней манипуляции светодиодная лампочка загорится на несколько секунд.
2. Затем зажигание включается и отключается еще пять раз. В итоге ключ нужно оставить в положении «АСС». Сирена сигнализации должна подать пять импульсов, это свидетельствует о входе в меню программирования.
3. На коммуникаторе одновременно нажимаются первая и вторая клавиши. При успешном программировании сирена сработает один раз. Если привязывается несколько брелоков, то настройка остальных устройств выполняется сразу.
4. Чтобы выйти из меню программирования, нужно просто отключить зажигание. В подтверждение система три раза моргнет внешними световыми устройствами.

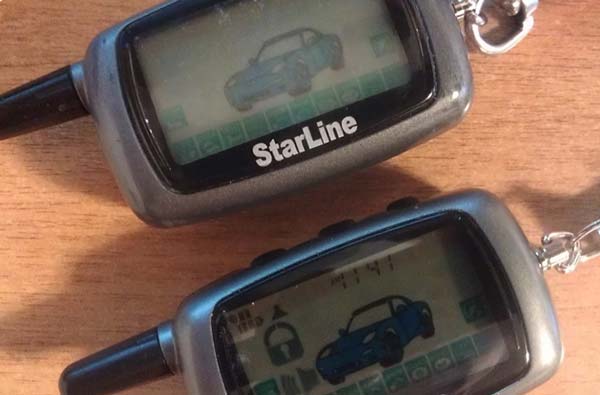

Описание брелока Starline А61

Сигнализация Старлайн оснащена двухсторонней кодовой авторизацией. Управление данной автосигнализацией происходит за счет особенного ключа шифрования, способного не допустить взлома. Установлена автосигнализация Starline может быть на любой автомобиль.

Брелок для сигнализации Старлайн легкий, с эргономичным дизайном. Благодаря обтекаемой форме он удобно располагается в руке и управлять автосигнализацией Starline с брелока легко получается ей одной, вторая рука не задействуется. На большом цветном экране устройства автосигнализации Starline выдается четкое изображение состояния автомобиля, находящегося на охране, в текущее время, календарь и уровень заряда батареи.

Благодаря двусторонней связи системы Старлайн А61 от автосигнализации позволяет автовладельцу не упускать из вида свой автомобиль, стоящий на автосигнализации, находясь даже на двухкилометровом расстоянии от него. При срабатывании сигнализации на брелоке А61 можно увидеть выделенную часть корпуса машины, на которую совершено воздействие.

Инструкция к автосигнализации Старлайн позволит узнать по максимуму про устройство Starline А61 и работу с ним. Стоит новая система А61 в диапазоне 2650 – 3000 рублей.

Прошивки для брелоков Старлайн А61

В некоторых случаях требуется перепрограммировать пульты. Причин перепрошивки брелоков несколько:

• основные пульты из стандартного комплекта А61 могут быть повреждены;
• запись необходима для установки нового брелока на сигнализацию при увеличении количества постоянных водителей;
• покупка машины на вторичном рынке со Starline А61 и отсутствие полного комплекта;
• отказы в записи или неисправности штатных брелоков.

В последнем случае надо провести инспекцию пульта.

1. Осмотреть брелок А61 на предмет механических повреждений. На ЖК дисплее не должно быть трещин или сколов.
2. Проверить исправность батарейки в брелоке или заменить ее. Дополнительно проинспектировать надежность контактов питания. Брелок Starline может не включаться из-за этого.

Если эти шаги не привели к удачному исходу, то стоит перепрошить пульт управления и осуществить новое программирование.

Почему не прописывается новый брелок Starline A61

Иногда не удается прошить или осуществить привязку пульта к системе. Это связано с ошибками. Приняв решение прописать брелок Starline а61 самостоятельно, владельцы могут совершить оплошности.

Ошибочного нажатия кнопок при записи

Различные модели систем имеют разные комбинации – на это стоит обратить внимание.
При переустановке часто забывают заново записать старые пульты.
Водитель не вошел в режим программирования.
Попытки записи большего количества брелоков, чем предусмотрено сигнализацией Starline.
Долгие интервалы между нажатием кнопок (выходит за установленные 20 секунд).. Избегание ошибок поможет осуществить грамотную запись пульта и программирование дополнительных функций в системе Starline А61

Избегание ошибок поможет осуществить грамотную запись пульта и программирование дополнительных функций в системе Starline А61.

Здравствуйте.Брелок сигналки не выдержал 4 ую перепайку кнопок, паял без станции, обычным 30 Вт паяльником, похоже запорол дорожку. До пайки была приобретена держалка плат с увеличительным стеклом и подсветкой… Не помогло… .После мучений и попытки накатать дорожку, плюнул на него и приобрёл брелок Китайца старлайн.Обучение: 7 раз нажать сервисную кнопку которая не секрет у всех прячется под рулевой колонкой, воткнуть ключ и завести машину ( просто поставить на зажигание у меня не прошло), сразу жмем как завели 2,3 кнопку ( написано не больше 5 сек.) на пульте, у меня надо было попасть в 3 секунды или меньше и не забываем как сирена пикнет прописать второй пульт( без обратной связи), тоже сразу 2-3 сек. Как пропишится пикнет сигналка 2 раза. Выключили зажигание, все, все прописано. Если нет, то повторяем…

Китайский пульт 1990 рублей. Кнопки если менять аккуратно по 15 рублей штука.

Чехол взял силиконовый, закрытый, вроде 200 или 300 рублей. Из дермонтина-экокожи) брать не стоит, вся грязь под кнопки лезет, включая влагу.

Дополнение от 17.03.18г. Время от времени брелок тупит, лечится вытаскиванием батареи. Батарею лучше ставить хорошую, похоже потребление выше оригинального брелка, слопал за месяц, но что разряжена батарея не показал.

Ещё с прошлого лета, после того как я попал под сильнейший ливень и вымок весь насквозь и по полной, у меня так же промок хорошенько брелок от сигналки. С тех пор он начал немного подтупливать и не всегда открывать с первого раза. Но по началу это особых проблем не доставляло, но вот последние пол года некоторые кнопки и вовсе отказались работать. А на запасном брелке почему то тоже стала подтупливать одна кнопка. В итоге последние пол года пришлось ходить с двумя брелками, с одного машину открывать, а другим закрывать. А в случае срабатывания сигналки, вырубить её было уже очень проблематично. Пробовал вскрывать брелок, чистить и т.п., но толку от этого мало было.И вот я не выдержал и решил взять новый брелок! Пошарив по магазинам, понял, что дешевле 2500р. у нас нигде нет. Такую цену уж совсем не хотелось отдавать. Пришлось пошариться на просторах АллиЭкспресса. Полазив и посмотрев рейтинги и отзывы решил заказать у ЭТОГО продавца брелок. Рейтинг у него хороший и отзывы тоже. Заказ мне обошёлся в 1300р. (что явно лучше, чем 2500р. у местных барыг). Заказ в принципе пришёл бы менее чем за 2 недели, если бы продавец не перепутал адреса и в итоге мой брелок менее чем через 2 недели после заказа пришёл совершенно в другой город. Написав продавцу, он извинился и сказал что пару дней назад уже отправил повторно уже на мой адрес. Посылки хорошо отслеживались даже нашим трекером от Почты России. В итоге всё равно через месяц я получил свой новый брелок. На вид он практически ничем не отличается от оригинала. Полная русификация. Дисплей даже получше будет, т.к. более чёткий и более яркий. Единственное что чуть хуже, это карабинчик для ключей, он немного потоньше оригинального, но по мне это не такая уже и проблема, на крайняк можно и со старого переставить.

Настройка длительности прокрутки стартера

Бывает так, что машина не заводится в холодных условиях, если стартер работает около секунды (заводские настройки Старлайн А91). В этом случае можно продлить время его работы. Инструкция следующая:

• при выключенном зажигании необходимо шесть раз нажать сервисную кнопку Valet для перехода в режим программирования;
• после поворота ключа (On) автомобиль моргнет шесть раз габаритами. Затем необходимо нажать клавишу Valet еще девять раз;
• нажатие любой кнопки на брелке определяет частоту вращения стартера (первая – 0,8 сек., вторая – 1,4 сек., третья – 2,0 сек). Длительный плюс короткий клик первой кнопки – 3,6 секунды.

Чтобы стартер не крутил при рабочем двигателе необходимо подключить серый с красным провод на тахометр панели для автоматической остановки.

Как настроить брелок на выключение

Для того чтобы избежать случайных нажатий в кармане и активации ненужных функций, есть опция выключения или блокировки брелка Старлайн А91. Для этого необходимо одновременно нажать на первую и третью кнопку. Разблокировка происходит в случае одновременного нажатия на вторую и третью клавишу.

Сброс настроек

При возникновении различных проблем или глюков автосигнализации, рекомендуется сбросить настройки до заводских параметров. Чтобы скинуть их, необходимо провести следующую процедуру:

• ключ зажигания вставляется в замок и поворачивается в положение On;
• после этого осуществляется нажатие сервисной клавиши Валет 10 раз;
• теперь необходимо повернуть ключ в положение Off. Машина десять раз моргнет габаритами, а также издаст десять звуковых сигналов, подтверждая успешный переход в режим сброса пользовательских настроек;
• еще раз нажимаем кнопку Valet, а автомобиль еще раз издает сигнал;
• на брелке теперь нажимается первая кнопка. Короткая мелодия подтвердит, что операция выполнена успешно, и все параметры возвращены к заводским;
• для окончания процедуры нужно повернуть ключ в положение On. Второй способ – ничего не нажимать на протяжении десяти секунд. О том, что выход осуществлен, сообщит сам автомобиль, мигнув габаритами. Брелок же проиграет короткую мелодию.

Как настроить брелок после замены батарейки

• жмем и держим кнопку три до третьего звукового сигнала. Теперь показатель часов на дисплее мигает.
• при помощи первой и второй клавиши увеличиваем или уменьшаем данный показатель;
• следующий клик по третьей клавише переносит к настройке минут. Она осуществляется аналогичным образом (клавиши один и два);
• далее следует настройка будильника, а также установка времени на таймер;
• для подтверждения параметров достаточно не кликать ничего на протяжении нескольких секунд.

Далее следует восстановить остальные параметры, установленные пользователем.

Технические характеристики сигнализации Старлайн А61

Основные параметры охранной системы описаны далее:

1. Диапазон частот сигнализации starline А61 – от 433 до 434 МГц.
2. Для безопасности эксплуатации используется 128 каналов связи.
3. Рабочая дистанция брелока – до 800 метров. Запасной девайс сигнализации может работать до 15 м.
4. Прием информации возможен с расстояния до 2 километров (на открытой местности).
5. Блок сигнализации гарантированно работает при температуре от -40 до +85 градусов.
6. Питание системы осуществляется при напряжении 9-18 вольт. Сила потребляемого тока – до 15 мА.
7. Основной брелок сигнализации получает питание от стандартной батарейки размера ААА мощностью полтора вольта. Запасной пульт запитан батарейкой CR2450 мощностью три вольта.

Способы управления сигнализацией

Многофункциональный брелок системы предлагает несколько вариантов.

1. Кнопка 1 активирует стандартный режим охраны. Авто будет пищать после механического воздействия.
2. Вторая кнопка на брелке снимает автомобиль с такого режима.
3. Если последовательно нажимать первую и вторую кнопку, то произойдет активация бесшумной охраны. Машина не будет откликаться на воздействие, но владельцу придут сообщения, отображающиеся на экране брелока.
4. Двойное нажатие первой кнопки устанавливает авто под охрану без звукового сопровождения, а двойное нажатие второй клавиши – снять без сигнала.
5. При нажатии первой и третьей клавиши брелока происходит постановка под охрану авто с работающим двигателем.
6. Третья кнопка позволяет узнать о текущем состоянии машины и ее настройках: температуре салона. Двойной клик сообщит на дисплее брелока дополнительную информацию о температуре двигателя. Будет включен режим поиска авто.

Проверка брелока

Диагностика работоспособности пульта производится так:

1. Выполняется визуальная проверка коммуникатора. На корпусе устройства могут быть следы повреждений и трещины, но серьезные дефекты на брелоке не допускаются.
2. Производится извлечение батарейки и установка нового элемента питания.
3. Выполняется проверка отсека для аккумулятора, в частности, контактных элементов в гнезде. При наличии следов ржавчины на них производится очистка, для этого используется железная щетка.
4. В случае, если после этих действий коммуникатор не заработал, нужно поднести его максимально к антенне и нажать на кнопку. Причина проблем в работе устройства может заключаться в наличии помех на местности. Если при приближении брелока команда срабатывает, то коммуникатор рабочий.
5. Если описанные выше действия не помогли восстановить работу пульта, причину следует искать в плате. Проблема может заключаться в вышедших из строя компонентах, расположенных на схеме, отсоединении контактов на кнопках и т. д.

Кнопки сигнализации

На каждом из брелков расположено разное количество кнопок, с помощью которых происходит программирование функций Старлайн А9 и управление ими. В случае с основным устройством, таких клавиш — три и находятся они сбоку, поскольку всю переднюю панель занимает экран.

Для управления используют три типа нажатий:

1. кратковременные, не больше полусекунды;
2. долговременные, от трёх до шести секунд;
3. последовательные двух кнопок.

У каждой из клавиш или их сочетаний — своё предназначение. Так, первая отвечает за:

• включение охранного режима через кратковременное нажатие;
• включение или выключение мотора в режиме автозавода через долговременное воздействие;
• активацию охранного режима во время работы двигателя через долгое нажатие;
• поиск авто на стоянке через последовательное нажатие со второй клавишей;
• активацию «панического» режима через долгое последовательное нажатие со второй клавишей.

С помощью второй клавиши управляют:

• подтверждением выбора курсором обозначения команды на дисплее через краткое нажатие;
• открыванием багажником через долговременное воздействие.

С помощью третьей клавиши:

• перемещают по экрану дисплей для выбора нужной картинки с помощью коротких нажатий;
• выключают звуковое оповещение брелка с помощью кратковременного воздействия;
• активируют меню функций пульта через долговременное нажатие;
• программируют кнопку номер 1 через долгое шестисекундное нажатие;
• управляют подсветкой брелка последовательным с первой клавишей нажатием;
• настраивают таймер последовательным со второй клавишей нажатием.

Для управления через дополнительный брелок, на передней панели последнего расположились четыре кнопки. Это связано с отсутствием дисплея, на котором отображались бы значки функций.

Первая клавиша дополнительного пульта предназначена для выполнения таких команд, как:

• активация и дезактивация режима охраны коротким нажатием;
• руководство третьим допканалом через долговременное воздействие;
• активация «панического» режима через совместное со второй клавишей нажатие;
• руководство функционированием датчика удара через совместное с третьей кнопкой нажатие;
• включение служебного режима через совместное с четвёртой клавишей короткое воздействие.

Благодаря второй клавише возможно:

• заводить или глушить дистанционно мотор через короткое нажатие;
• продлевать интервал работы двигателя через долгое воздействие;
• активировать охранную систему при работающем ДВС через длительное нажатие;
• активировать автозапуск по температуре окружающей среды последовательным с третьей кнопкой нажатием;
• активировать ежедневный автозавод мотора в заданное время через совместное с четвёртой клавишей воздействие.

Другие кнопки дополнительного брелка предусмотрены для выполнения следующих функций:

• поиска транспортного средства на стоянке через кратковременное нажатие третьей клавиши;
• открывания багажника через длительное нажатие кнопки номер три;
• беззвучного включения и отключения охраны через короткое воздействие на кнопку номер четыре;
• руководства вторым допканалом через долгое нажатие кнопки 4;
• активации режима борьбы с ограблениями через совместное нажатие третьей и четвёртой кнопок;
• внесения запрограммированных параметров в память пульта с помощью последовательного нажатия двух названых клавиш.

Стоит отметить, что радиус воздействия дополнительного пульта управления равен всего 15 метрам.

Как прописать брелок Старлайн А8

Программирование брелока с обратной связью производится в соответствии с руководством пользователя, входящим в комплект поставки

Важно соблюдение последовательности действий, нарушение которой может привести к неисправностям и сбоям системы. Но при всём этом процедура самостоятельной прописки опций на пульте управления не отличается какой-то особой сложностью

Количество манипуляций невелико и они достаточно логичны.

Первым делом необходимо запрограммировать первую клавишу пульта управления. Прошить её можно неограниченное количество раз и присваивать самые разные функции из таблицы программирования. Но чаще всего за кнопкой закрепляют опцию постановки авто на охранный режим и снятия с него.

Чтобы запрограммировать кнопку номер один, необходимо выполнить следующие манипуляции:

• зажать третью клавишу на основном пульте управления до того момента, как на дисплее появится курсор;
• кратковременными нажатиями той же клавиши номер три переместить курсор к пиктограмме, обозначающей необходимую функцию — например, включения и выключения охранного режима;
• зажать третью клавишу до того момента, пока брелок не издаст звуковой сигнал — сначала двойной, а потом и тройной;
• кратковременно воздействовать на первую кнопку для активации записанной опции.

Программирование первой кнопки дополнительного брелока или же прописывание опций первой на основном пульте заново происходит по той же схеме. При этом учитывают то, что на других клавишах уже установлены те или иные функции. Поэтому во время программирования рекомендуется дополнительно фиксировать какие опции уже вписаны.

Определение назначения второй клавиши пульта происходит также с помощью курсора на жк-дисплее. Более подробно порядок программирования этой клавиши выглядит так:

• вызывают с помощью третьей клавиши курсор;
• посредством кратковременных воздействий на неё, перемещают курсор к нужной иконке;
• выбирают нужную функцию ещё одним долгим нажатием клавиши номер 3;
• для подтверждения опции нажимают кратковременно программируемую вторую кнопку.

При перемещении курсора важно постоянно следить за ним, поскольку в случае пропуска нужной иконки, придётся повторить процедуру по второму кругу. Подробнее об особенностях прошивки можно узнать из видео

Как прописать брелок сигнализации Starline A91?

Инструкция выглядит так:

1. Выключите зажигание автомобиля и нажмите сервисную кнопку сигнализации «Valet» 7 раз.

2. Включите зажигание. Вы должны услышать 7 сигналов сирены, они означают, что вы находитесь в режиме записи брелков сигнализации StarLine.

3. Одновременно нажмите кнопку 2 и кнопку 3 на брелке, и удерживайте их пока не прозвучит 1 сигнал сирены, подтверждающий успешную запись брелка.

4. Повторите пункт 3 для всех записываемых брелков подряд, с интервалом не более пяти секунд. Успешная запись нового брелка подтверждается сигналом сирены.

5. Выключите зажигание. Последуют 5 вспышек габаритных огней, подтверждающих выход из режима привязки брелков сигнализации Starline.

Спасибо! Установили так 3 брелка, только для B6 жали кнопки 1 и 2.

смотрите такой момент купил машину в которой нет штатной сигнализации, поставил доп сигнализацию старлайн. и такой вопрос могу ли я нупить ключ с ду и происать полноценно в сигнализацию старлайн и в пямять машины?

Один писк успешная запись не происходит.примерно через минуту мигает поворотниками выходит сама из режима програмирования.какие есть еще варианты ?

Тоже самое всё происходит. Не могу прописать

Тупо реклама ларька своего закатала тут

Сигнализация старлайн как сделать автозапуск?

На сигнализации старлайн включить автозапуск очень просто. Жаль, что вы не написали, какая именно сигнализация старлайн у вас. Жмем кнопку 1 три секунды, пока не появится звук, затем сразу кнопку три. Автозапуск включен.

Сигнализация шерхан мэджик кар 5 как сделать полный сброс?

Порядок действий для сброса такой:

• Нажать кнопки I и II одновременно.
• Удерживать их 2 сек.
• Дождаться одиночного звукового и светового сигнала.
• Удержать кнопку III три раза подряд.
• Обязательно должны быть сигналы светом и звуком устройства.
• Подождать, пока сигнализация издаст три подряд световых и звуковых аварийных сигнала.
• Готово! Сброс настроек выполнен.

Как подключить брелок автосигнализации Tomahawk?

Программирование брелков Tomahawk.

В память основного блока сигнализации, можно записать до 4-х брелоков, для этого необходимо:

1. Выключить зажигание;
2. Нажать кнопку OVERRIDE 7 раз;
3. Включить зажигание. Сирена издаст 7 «ЧИРПов» подтверждая вход в режим программирования брелоков;
4. Нажать и удерживать одновременно кнопки «открытия багажника» и «включение тихой охраны», пока не услышите «ЧИРПы» сирены, подтверждающие запоминание нового брелка (1 «ЧИРП» для первого брелка, 2 «ЧИРПа» для второго, 3 «ЧИРПа» для 3-го и 4 «ЧИРПа» для четвертого).

Для каждой сигнализации имеется своя инструкция. Лучше всего обратиться к производителю. Вот здесь можно найти необходимую инструкцию к Вашей сигнализации.
