Как проверить стартер, полезные советы

Реле стартера щелкает, но сам он не крутится

Если при повороте ключа зажигания щелчки доносятся из реле стартера, но при этом сам агрегат не крутится, то проблема может быть связана с неисправностью управляющего кабеля, который питает реле, или с проблемой в работоспособности самого реле.

В такой ситуации автомобиль можно завести, если замкнуть «плюс» от аккумулятора на положительную клемму управления с замка зажигания (к ней подключен провод наименьшего сечения из трех). Если при подобном подключении стартер начал крутиться, то неисправность точно не связана с аккумулятором, и проблему следует искать в реле, замке зажигания или проводке.

Диагностика втягивающего реле

Если при старте двигателя стартер не крутится, но при этом слышны щелчки, первым делом следует диагностировать само реле. Оно подключается к аккумуляторной батарее и замку зажигания через 2 кабеля. Один из них (толстого сечения) идет с положительной клеммы батареи, а второй (тонкого сечения) направляется с положительной клеммы управления замка зажигания. Имеется у реле и третий вывод (толстого сечения), который соединяет его с мотором стартера.

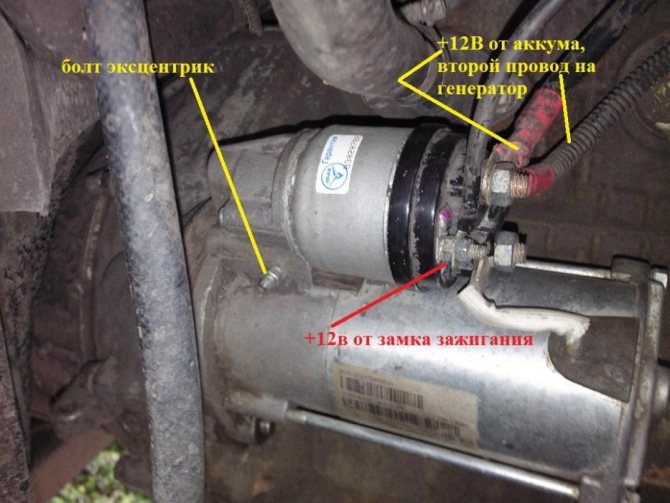

Чтобы диагностировать возможную неисправность во втягивающем реле, необходимо при помощи перемычки соединить две клеммы, к которым подходят провода толстого сечения. Для их соединения друг с другом можно использовать обычную отвертку, гаечный ключ или другие подручные инструменты

Возьмитесь на таком инструменте за изолированную поверхность и замкните с его помощью две большие клеммы (при этом важно, чтобы «перемычка» не касалась больше никаких металлических деталей под капотом)

Если результатом замыкания клемм стало вращение стартера, значит, проблема связана с контактными площадками в реле, которые могли обгореть из-за подачи высокого тока. В такой ситуации необходимо произвести замену реле, поскольку процедура зачистки контактов отнимет немало времени, но из-за отсутствия сплава цветных металлов на них, который наносится на заводе, проработают они недолго.

Диагностика проводки и контактов

В том, что стартер щелкает, но не крутится, могут быть виноваты плохие контакты или проблемы в проводке. Чаще всего неисправность возникает на пути передачи тока от положительной клеммы аккумулятора к втягивающему реле. Для запуска стартера требуется порядка 200 Ампер, но при проблемах в проводке и контактах до него может доходить гораздо меньший ток. Это приводит к тому, что запитать втягивающее реле удается (которому достаточно 10 Ампер), а на раскрутку самого стартера тока не хватает.

При подобной неисправности щелчки могут раздаваться сериями или время от времени умолкать. Если имеется такая проблема, необходимо проверить проводку, убедиться в отсутствии окисления на контактных площадках и в том, что они затянуты достаточно для полной передачи тока.

Диагностика и проверка стартера

Если вы оказались на трассе далеко от сервиса, вы должны знать, как снять стартер и диагностировать неполадки своими руками. Провести диагностику можно визуально и при помощи мультиметра. Визуальный осмотр даст определить вам сколы, трещины — их необходимо устранить. Далее вам необходимо проверить якорь стартера.

Как прозвонить якорь стартера мультиметром расскажем вам в этой статье. Если вы не имеете возможность прозвонить сами, мы поможем вам проверить якорь стартера мультиметром.

Ремонт стартера начинается с разборки якоря электродвигателя. Причинами неисправности могут быть:

1. Потеря контактов на клеммах.
2. Износ и поломка щеток.
3. Высокие температуры для пластин коллектора.
4. Плохая изоляция.
5. Замыкание между пластинами.
6. Межвитковое замыкание.
7. Заклинивание якоря в рыле.

Первые признаки неисправности стартера:

• характерный звук гула;
• вибрация при работе стартера;
• появление искр;
• сильное нагревание корпуса и появление неприятного запаха жженой пластмассы;
• изменение вращения якоря.

Самая распространенная проблема — короткое замыкание. Решение проблемы — визуальная диагностика выходов инки и проводки. Затем необходимо прочистить контакты и произвести диагностику мультиметром. Испорченный участок заклеить клеем.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

1. Проверить жгуты проводки реле на обрыв.
2. Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
3. Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

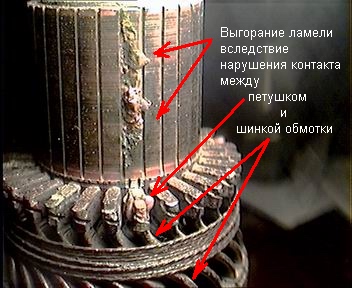

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Как проверить мультиметром

Зачастую в обычного автовладельца нет возможности произвести проверку контрольной лампочкой либо дефектоскопом, поэтому самые доступные методы проверки стартера — проверка на аккумуляторе и мультиметром. Щетки и обмотки стартера будем проверять на замыкание, в режимах мегомметра или прозвонки, а обмотки реле — на небольшое сопротивление.

Проверка стартера мультиметром

Разборка и проверка всех деталей стартера

Итак, как проверить стартер мультиметром — нужно лишь разобрать его и замерять сопротивление между:

• щетками и пластиной;
• обмоткой и корпусом;
• пластинами коллектора и сердечником якоря;
• корпусом стартера и обмоткой статора;
• контактом выключения зажигания и постоянным плюсом, он же болт шунта подключения обмоток возбуждения электродвигателя стартера (проверяется состояние втягивающей обмотки реле). При исправности должно быть 1-1,5 Ом;
• выводом подключения зажигания и корпусом тягового реле (проверяется удерживающая обмотка втягивающего реле). Должно быть 2-2,5 Ом.

Стоит отметить, что сопротивление обмоток якоря мизерное и обычным мультиметром его не определить, поэтому можно лишь прозвонить обмотки на отсутствие обрыва (каждая ламель коллектора должна звониться со всеми остальными) или проверить падения напряжения (на всех должно быть одинаковым) на соседних ламелях при подаче на них постоянного тока (около 1А).

Напоследок представляем для вас сводную таблицу, куда сведена информация о том, какими методами можно проверить ту или иную часть стартера.

Диагностика бендикса

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

• засохла или загустела смазка;
• износились пружины;
• на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

• корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
• якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
• втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
• щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
• приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

• одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
• прочность и продолжительная эксплуатация;
• возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
• практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

• трудности с запуском в большие морозы;
• значительная масса агрегата;
• высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
• достаточно высокие цены на запчасти.

Последовательность контроля работоспособности стартера

Если при переводе ключа зажигания в положение «Старт» стартер не подает никаких признаков жизни, необходимо выполнить следующую последовательность действий:

1. Измерить мультиметром напряжение на клеммах аккумулятора. Должно быть не менее 12 Вольт для запуска двигателя. Если меньше, следует зарядить аккумуляторную батарею.

2. Далее необходимо произвести измерение качества шины «земля» автомобиля. Следует проверить контакты шины «минус АКБ» — кузов автомобиля и «минус АКБ»-корпус двигателя, собственно, стартера. Это лучше сделать, включив зажигание, и измеряя напряжения между минусом АКБ, металлическими элементами корпуса двигателя и зачищенными элементами кузова двигателя. Напряжения должны быть строго 0,0 Вольт. Если больше, возможно нарушены контакты соединений.

3. Перед проведением дальнейших действий лучше произвести компьютерную диагностику. Во многих автомобилях запуск двигателя может блокировать иммобилайзер, возможно, требуется привязка ключа. Неисправность узлов автоматической коробки переключения передач также может ввести режим запрета на запуск авто.

4. Для дальнейшей диагностики стартера требуется электрическая схема автомобиля и схема расположения реле и предохранителей. Система запуска автомобиля может быть организована одним из двух способов. В автомобилях более ранних годов выпуска напряжение на втягивающее реле стартера подавалось непосредственно с контактной группы замка зажигания. Неисправность контактной группы приводит к отсутствию напряжения, подающегося на втягивающее реле. В таком случае необходимо проверить наличие контактов по схеме подключения замка зажигания. В современных автомобилях для управления срабатыванием стартера используется реле стартера, обычно устанавливаемое в блоке реле и предохранителей в подкапотном пространстве. Необходимо проверить исправность реле, наличие на его входном контакте напряжения +12 Вольт. Можно принудительно включить стартер, замкнув контакты реле.

5. Далее переходят непосредственно к работам со стартером. Он обычно расположен в области маховика. Более удобное расположение – между двигателем и радиатором системы охлаждения. В этом случае доступ к нему упрощен. Хуже, если стартер расположен за двигателем под выпускным коллектором. В любом случае, необходимо отследить путь пролегания проводов, идущих от стартера. От него отходят два проводника: один толстый (сечение не менее 25 кв.мм.) для запуска электродвигателя и тонкий – для управления втягивающим реле.

6. В первую очередь необходимо в удобном месте зачистить тонкий проводник, подсоединить к нему провод сечением не менее 2 кв.мм. и заизолировать место соединения. Затем перевести коробку передач в нейтральное положение. После этого соединить подключенный проводник к положительной клемме заряженного АКБ. Если при этом не последует никаких действий со стороны стартера, возможны следующие варианты:

• неисправность обмотки втягивающего реле (обрыв);
• износ щеток электродвигателя стартера;
• поломка ламелей коллектора;
• обрыв обмотки якоря;
• отсутствие контакта на разъеме тонкого провода (часто встречается, когда тонкий проводник приходит в разъем «под фишку», его иногда достаточно просто пошевелить);
• отсутствие заземления на корпусе двигателя автомобиля (для большей уверенности можно мощным проводом соединить корпус двигателя с минусом АКБ).

7. Если втягивающее реле сработало уверенно, но электродвигатель стартера не вращается, следует проверить наличие напряжения + 12 Вольт на выходе толстого проводника. Он обычно имеет соединение «под гайку», иногда контакты подгорают и обугливаются. В таком случае следует снять и зачистить контактные зоны. Также следует проверить соединение толстого проводника в области положительной клеммы аккумуляторной батареи.

8. С помощью мультиметра можно проверить сопротивление обмотки втягивающего реле (между подсоединенным проводником и корпусом двигателя оно должно быть в пределах от 3 до 20 Ом для различных типов стартеров).

9. В случае, когда предыдущие действия не привели к положительному результату, необходимо приступить к диагностике неисправности на снятом с автомобиля стартере.

Видео — как замкнуть стартер на прямую, если он не крутит:

Неисправность стартера

Если при запуске двигателя стартер издает один громкий щелчок и больше ничего не происходит, в 100%!случаев это вызвано неполадками в самом модуле. Один щелчок свидетельствует о том, что заряд доходит до стартера, так как реле щелкает. При этом выход из строя реле исключается. Причиной проблемы с функционированием этого модуля может быть нестабильный заряд, который до него доходит. В таком случае следует попробовать запустить двигатель еще раз, и повторять попытки с интервалом 20 секунд. Возможно, со 2-й или 3-й попытки у вас получится завести машину. Если двигатель так и не завелся, исследуйте такие потенциальные причины неисправности:

• вышел из строя бендикс стартера;
• сломалось втягивающее устройство;
• главная обмотка стартера оборвалась;
• замыкание обмотки;
• изношены щетки и втулки.

В последнем случае необходимо лишь заменить вышедшие из строя составляющие.

В любом случае, вне зависимости от причины, по которой возникла данная неполадка, первым делом следует осмотреть и проверить все видимые снаружи контакты. Нередко стартер перестает выполнять нормально свои функции из-за слабого контакта в том или ином узле. Также довольно частой причиной является нестабильный заряд. В таком случае достаточно лишь повторить попытку запуска двигателя несколько раз. Скорее всего, после двух-трех попыток вам удастся завести двигатель, и подобная ситуация не повторится при следующих запусках.

Даже если в итоге вам удалось завести двигатель с какой-то попытки, не стоит считать проблему решенной. В противном случае в какой-то момент автомобиль просто перестанет заводиться и вам придется искать альтернативные способы запуска двигателя. Не стоит решать проблему заменой стартера.

Автомобиль давно перестал быть роскошью. Представить жизнь без машины нынче трудно. Многие люди ездят на авто ежедневно и по любой потребности — на работу, учебу, дачу, по магазинам, на отдых. И поэтому становится очень плохо, когда автомобиль не заводится. Рушатся планы, отменяются встречи, люди теряют деньги!

Ситуации, когда стартер работает, но авто все равно не заводится, мы разберем в другой раз. А сейчас — о том, что делать, если не крутит стартер на Приоре.

Для начала поймем, как работает стартер, каково его устройство. Электродвигатель с шестеренкой, которая зацепляется с маховиком двигателя и крутит его при запуске. Все это упрятано в корпус, на котором крепится втягивающее реле. Оно предназначено для ходом шестеренки и подачи питания на электромоторчик.

Когда вы поворачиваете ключ зажигания, ток подается на реле. С помощью электромагнита оно втягивается, при помощи специального механизма передвигает при этом шестеренку и запускает двигатель путем замыкания контактов. Когда ключ отпускается, на магнит втягивающего реле питание перестает подаваться, происходит срабатывание реле в другую сторону и контакты размыкаются. Итак, мы знаем, как в общих чертах выглядит принцип работы стартера, соответственно теперь нам будет проще понять, отчего на Приоре не крутит стартер.

Если при повороте ключа зажигания раздаются щелкающие звуки, а лампочки на панели приборов гаснут — возможно, дело в аккумуляторе. Его необходимо проверить, подзарядить, долить электролита или заменить. Аккумулятор в порядке? Тогда ситуация становится интереснее. Проверьте провода, которые идут от аккумулятора. Если они греются, проверьте их контакт с аккумулятором. Снимите с клеммы, зачистите, смажьте их (бывает, происходит окисление) и установите обратно.

Посмотрите соединение клеммы массы с кузовом. Если нужно — зачистите данное соединение. Проверьте место соединения клеммы «плюс» и стартера. Определите, поступает ли питание на втягивающее реле от замка зажигания. Для этого нужно отсоединить разъём от реле, и повернув ключ зажигания «на старт» замерить напряжение на разъеме.

Все еще не крутит стартер Приоры? Тогда придется снять его с машины и проверить.

Процедура снятия выглядит так: отсоедините клеммы аккумулятора, открутите и снимите воздушный фильтр, отверните и снимите провод «плюс» от стартера. Затем отсоедините разъем от реле, отверните гайки крепления стартера и снимите его. Мы уже куда ближе подобрались к решению вопроса, почему у Приоры стартер не крутит. Теперь берем провода для прикуривания («крокодилы») и соединяем ими провод «минус» аккумулятора и корпус стартера. Плюсовой замыкаем на разъем реле, после чего должно произойти срабатывание и выброс шестеренки вперед. Если нет — меняйте втягивающее.

Можно зацепить минусовой провод на корпус стартера, а плюсовой — на нижний вывод втягивающего реле. Электромотор не сработал? Виноваты, скорее всего, щетки электродвигателя.

Как проверить мультиметром

Зачастую в обычного автовладельца нет возможности произвести проверку контрольной лампочкой либо дефектоскопом, поэтому самые доступные методы проверки стартера — проверка на аккумуляторе и мультиметром. Щетки и обмотки стартера будем проверять на замыкание, в режимах мегомметра или прозвонки, а обмотки реле — на небольшое сопротивление.

Итак, как проверить стартер мультиметром — нужно лишь разобрать его и замерять сопротивление между:

• щетками и пластиной;
• обмоткой и корпусом;
• пластинами коллектора и сердечником якоря;
• корпусом стартера и обмоткой статора;
• контактом выключения зажигания и постоянным плюсом, он же болт шунта подключения обмоток возбуждения электродвигателя стартера (проверяется состояние втягивающей обмотки реле). При исправности должно быть 1-1,5 Ом;
• выводом подключения зажигания и корпусом тягового реле (проверяется удерживающая обмотка втягивающего реле). Должно быть 2-2,5 Ом.

Проводимость между корпусом и обмоткой, валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, между двумя обмотками должна отсутствовать.

Стоит отметить, что сопротивление обмоток якоря мизерное и обычным мультиметром его не определить, поэтому можно лишь прозвонить обмотки на отсутствие обрыва (каждая ламель коллектора должна звониться со всеми остальными) или проверить падения напряжения (на всех должно быть одинаковым) на соседних ламелях при подаче на них постоянного тока (около 1А).

Напоследок представляем для вас сводную таблицу, куда сведена информация о том, какими методами можно проверить ту или иную часть стартера.

Проверяемые элементы и методы	Втягивающее реле	Якорь	Щетки стартера	Обмотка стартера	Бендикс
Мультиметр
Визуально
Аккумулятор
Лампочка
Механически

Надеюсь, данная информация помогла вам узнать, как проверить стартер своими руками в гаражных условиях, имея в своем распоряжении только аккумулятор или мультимет. Как видите, проверка стартера на работоспособность может и не требовать профессионального оборудования или знания электросхем. Нужны лишь элементарные навыки использования омметра и тестера с контрольной лампочкой. Но для профессионального ремонта в обязательном порядке нужен и ППЯ — прибор проверки якорей.

Как подключить стартер напрямую к аккумулятору

У российских автомобилистов, владельцев старых поддержанных машин часто возникает проблема с пуском авто. Виновником оказывается не столько стартер, сколько элементы его включения и коммутация. Автоматически возникает вопрос, связанный с тем, как подключить стартер напрямую от аккумуляторной батареи или как-то ещё. Интересно, возможно ли это сделать?

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Проверка индикатором короткозамкнутых витков (ИКЗ)

Попадаются якоря, у которых не видно проводов, подсоединённых к коллектору из-за заливки непрозрачным компаундом или из-за бандажа. Поэтому трудно определить коммутацию на коллекторе относительно пазов. Поможет в этом индикатор короткозамкнутых витков.

Икз в корпусе

Этот прибор имеет небольшие размеры и прост в эксплуатации.

Устройство ИКЗ

Сначала проверьте якорь на отсутствие обрывов. Иначе, индикатор не сможет определить короткое замыкание. Для этого тестером измерьте сопротивление между двумя соседними ламелями. Если сопротивление превышает среднее хотя бы в два раза, значит, есть обрыв. При отсутствии обрыва переходите к следующему этапу.

Регулятор сопротивления позволяет выбрать чувствительность прибора. У него имеются две лампочки: красная и зелёная. Настройте регулятор так, чтобы красная лампочка начала гореть. На корпусе индикатора есть два датчика в виде белых точек, расположенных на расстоянии 3 сантиметра друг от друга. Приложите индикатор датчиками к обмотке. Медленно крутите якорь. Если загорится красная лампочка, значит, есть короткое замыкание.
